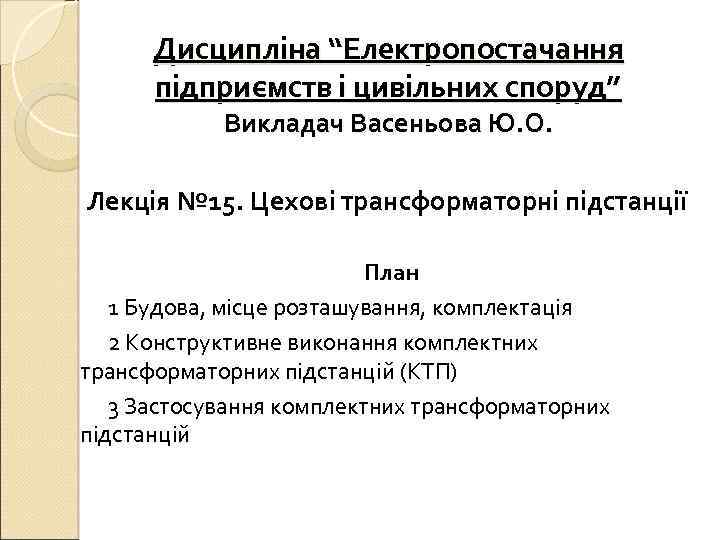

Дисципліна “Електропостачання підприємств і цивільних споруд” Викладач Васеньова Ю. О. Лекція № 15. Цехові трансформаторні підстанції План 1 Будова, місце розташування, комплектація 2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) 3 Застосування комплектних трансформаторних підстанцій

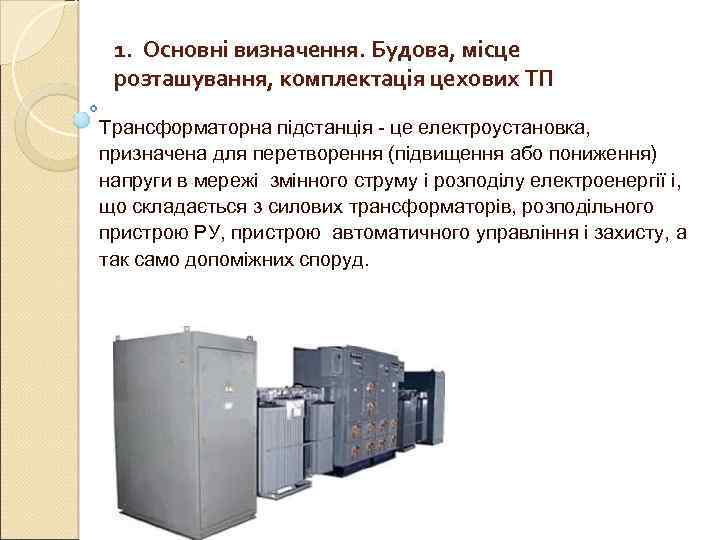

1. Основні визначення. Будова, місце розташування, комплектація цехових ТП Трансформаторна підстанція - це електроустановка, призначена для перетворення (підвищення або пониження) напруги в мережі змінного струму і розподілу електроенергії і, що складається з силових трансформаторів, розподільного пристрою РУ, пристрою автоматичного управління і захисту, а так само допоміжних споруд.

1. Основні визначення. Будова, місце розташування, комплектація цехових ТП (продовження) Залежно від конструкції трансформаторні підстанції можуть бути закритими і відкритими. Закриті підстанції розташовуються в спеціальних будівлях. Для таких підстанцій вища напруга 6— 10 к. В (сюди відносяться ЦРП, ТП). Відкриті підстанції споруджуються ззовні будівлі. Вища напруга такої підстанції 35 к. В і вище (наприклад, ГПП).

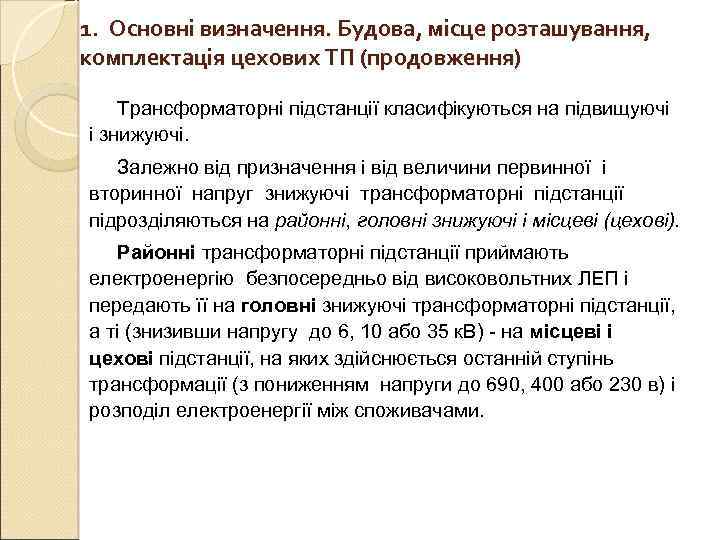

1. Основні визначення. Будова, місце розташування, комплектація цехових ТП (продовження) Трансформаторні підстанції класифікуються на підвищуючі і знижуючі. Залежно від призначення і від величини первинної і вторинної напруг знижуючі трансформаторні підстанції підрозділяються на районні, головні знижуючі і місцеві (цехові). Районні трансформаторні підстанції приймають електроенергію безпосередньо від високовольтних ЛЕП і передають її на головні знижуючі трансформаторні підстанції, а ті (знизивши напругу до 6, 10 або 35 к. В) - на місцеві і цехові підстанції, на яких здійснюється останній ступінь трансформації (з пониженням напруги до 690, 400 або 230 в) і розподіл електроенергії між споживачами.

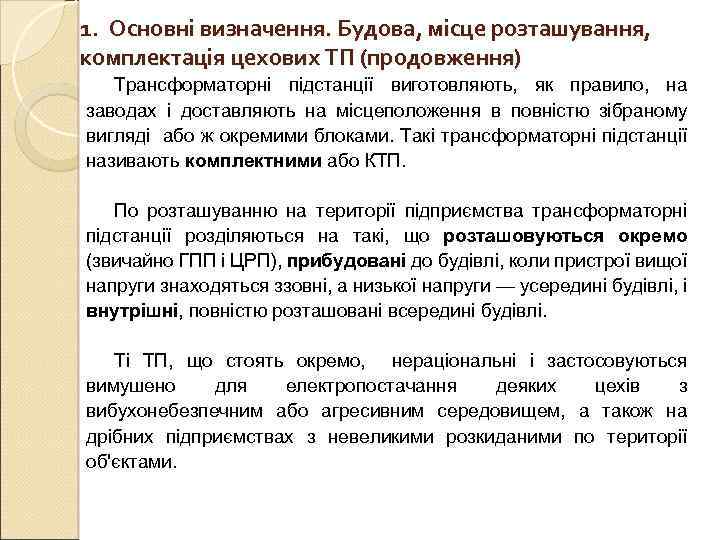

1. Основні визначення. Будова, місце розташування, комплектація цехових ТП (продовження) Трансформаторні підстанції виготовляють, як правило, на заводах і доставляють на місцеположення в повністю зібраному вигляді або ж окремими блоками. Такі трансформаторні підстанції називають комплектними або КТП. По розташуванню на території підприємства трансформаторні підстанції розділяються на такі, що розташовуються окремо (звичайно ГПП і ЦРП), прибудовані до будівлі, коли пристрої вищої напруги знаходяться ззовні, а низької напруги — усередині будівлі, і внутрішні, повністю розташовані всередині будівлі. Ті ТП, що стоять окремо, нераціональні і застосовуються вимушено для електропостачання деяких цехів з вибухонебезпечним або агресивним середовищем, а також на дрібних підприємствах з невеликими розкиданими по території об'єктами.

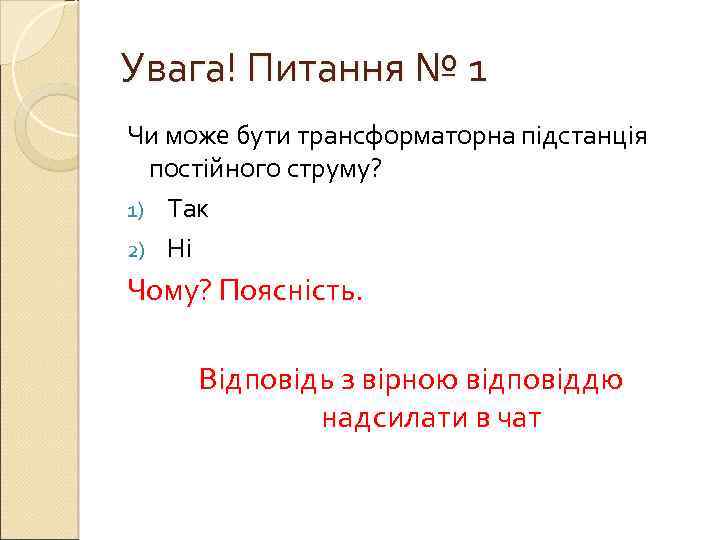

Увага! Питання № 1 Чи може бути трансформаторна підстанція постійного струму? 1) Так 2) Ні Чому? Поясність. Відповідь з вірною відповіддю надсилати в чат

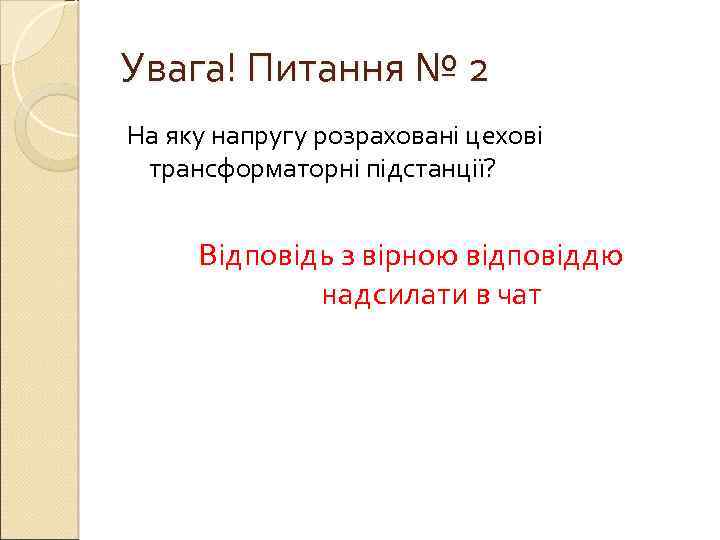

Увага! Питання № 2 На яку напругу розраховані цехові трансформаторні підстанції? Відповідь з вірною відповіддю надсилати в чат

Увага! Питання № 3 Які ТП називаються комплектними? Відповідь з вірною відповіддю надсилати в чат

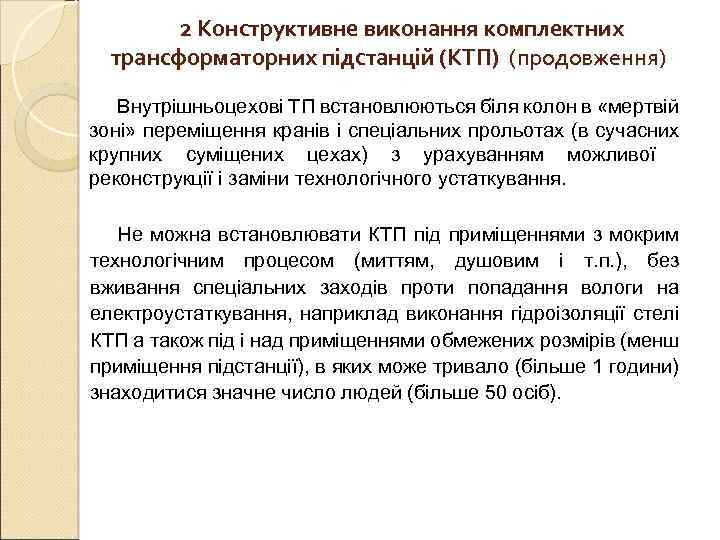

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) Внутрішньоцехові ТП встановлюються біля колон в «мертвій зоні» переміщення кранів і спеціальних прольотах (в сучасних крупних суміщених цехах) з урахуванням можливої реконструкції і заміни технологічного устаткування. Не можна встановлювати КТП під приміщеннями з мокрим технологічним процесом (миттям, душовим і т. п. ), без вживання спеціальних заходів проти попадання вологи на електроустаткування, наприклад виконання гідроізоляції стелі КТП а також під і над приміщеннями обмежених розмірів (менш приміщення підстанції), в яких може тривало (більше 1 години) знаходитися значне число людей (більше 50 осіб).

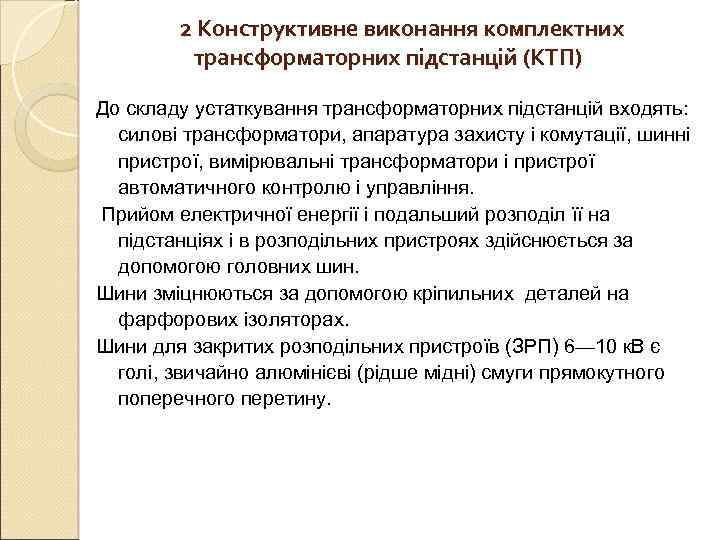

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) До складу устаткування трансформаторних підстанцій входять: силові трансформатори, апаратура захисту і комутації, шинні пристрої, вимірювальні трансформатори і пристрої автоматичного контролю і управління. Прийом електричної енергії і подальший розподіл її на підстанціях і в розподільних пристроях здійснюється за допомогою головних шин. Шини зміцнюються за допомогою кріпильних деталей на фарфорових ізоляторах. Шини для закритих розподільних пристроїв (ЗРП) 6— 10 к. В є голі, звичайно алюмінієві (рідше мідні) смуги прямокутного поперечного перетину.

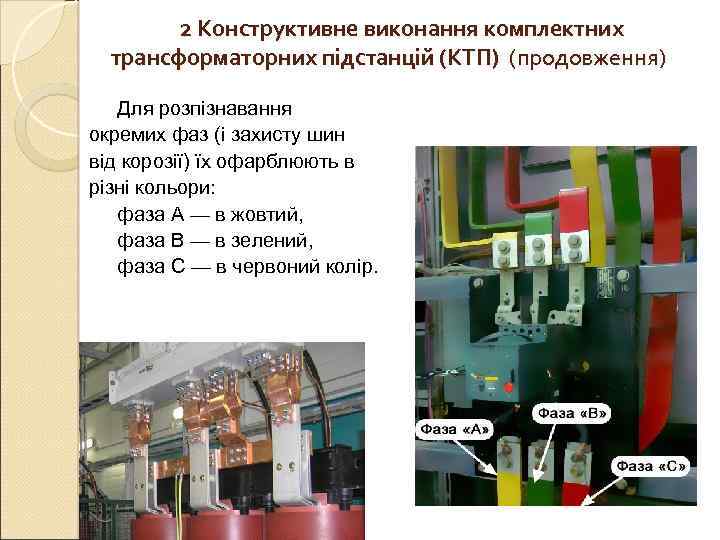

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) Для розпізнавання окремих фаз (і захисту шин від корозії) їх офарблюють в різні кольори: фаза А — в жовтий, фаза В — в зелений, фаза С — в червоний колір.

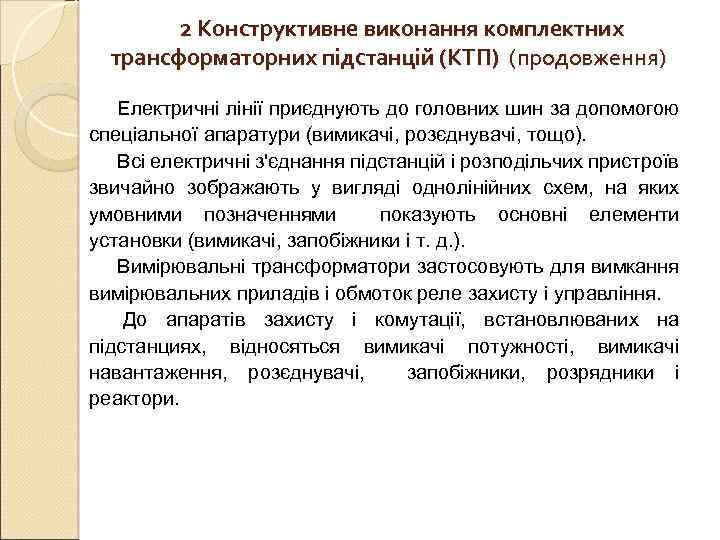

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) Електричні лінії приєднують до головних шин за допомогою спеціальної апаратури (вимикачі, розєднувачі, тощо). Всі електричні з'єднання підстанцій і розподільчих пристроїв звичайно зображають у вигляді однолінійних схем, на яких умовними позначеннями показують основні елементи установки (вимикачі, запобіжники і т. д. ). Вимірювальні трансформатори застосовують для вимкання вимірювальних приладів і обмоток реле захисту і управління. До апаратів захисту і комутації, встановлюваних на підстанциях, відносяться вимикачі потужності, вимикачі навантаження, розєднувачі, запобіжники, розрядники і реактори.

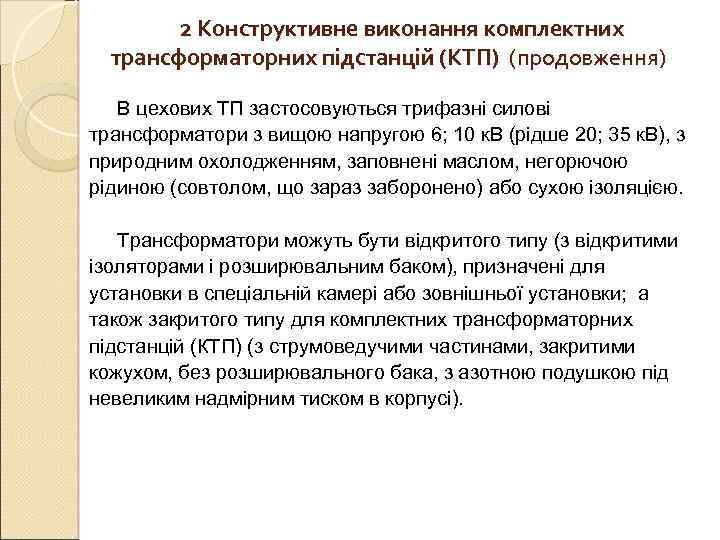

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) В цехових ТП застосовуються трифазні силові трансформатори з вищою напругою 6; 10 к. В (рідше 20; 35 к. В), з природним охолодженням, заповнені маслом, негорючою рідиною (совтолом, що зараз заборонено) або сухою ізоляцією. Трансформатори можуть бути відкритого типу (з відкритими ізоляторами і розширювальним баком), призначені для установки в спеціальній камері або зовнішньої установки; а також закритого типу для комплектних трансформаторних підстанцій (КТП) (з струмоведучими частинами, закритими кожухом, без розширювального бака, з азотною подушкою під невеликим надмірним тиском в корпусі).

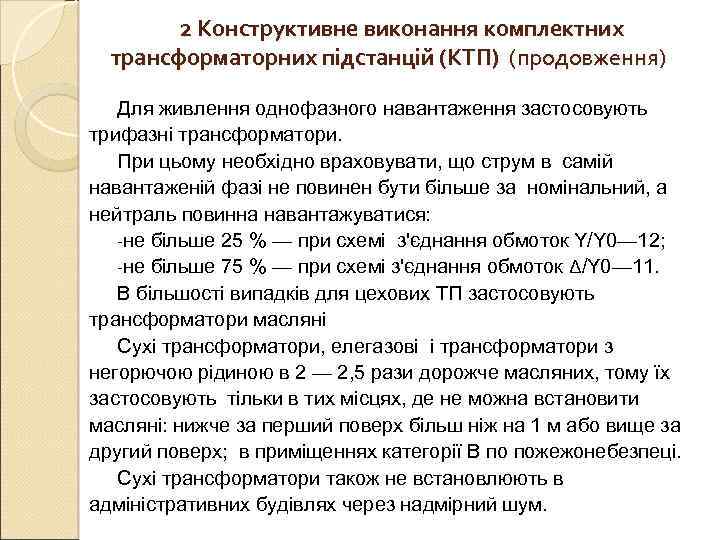

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) Для живлення однофазного навантаження застосовують трифазні трансформатори. При цьому необхідно враховувати, що струм в самій навантаженій фазі не повинен бути більше за номінальний, а нейтраль повинна навантажуватися: -не більше 25 % — при схемі з'єднання обмоток Y/Y 0— 12; -не більше 75 % — при схемі з'єднання обмоток Δ/Y 0— 11. В більшості випадків для цехових ТП застосовують трансформатори масляні Сухі трансформатори, елегазові і трансформатори з негорючою рідиною в 2 — 2, 5 рази дорожче масляних, тому їх застосовують тільки в тих місцях, де не можна встановити масляні: нижче за перший поверх більш ніж на 1 м або вище за другий поверх; в приміщеннях категорії В по пожежонебезпеці. Сухі трансформатори також не встановлюють в адміністративних будівлях через надмірний шум.

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) Сучасні комплектні трансформаторні підстанції внутрішнього (КТП) і зовнішнього (КТПН) виконання складаються з наступних основних вузлів: шаф вводу вищої напруги (внутрішньої установки ВВ-1, ВВ-2, ВВ-3 і зовнішньої установки ВВН-1 і ВВН-2); трансформаторів; розподільного пристрою низької напруги. .

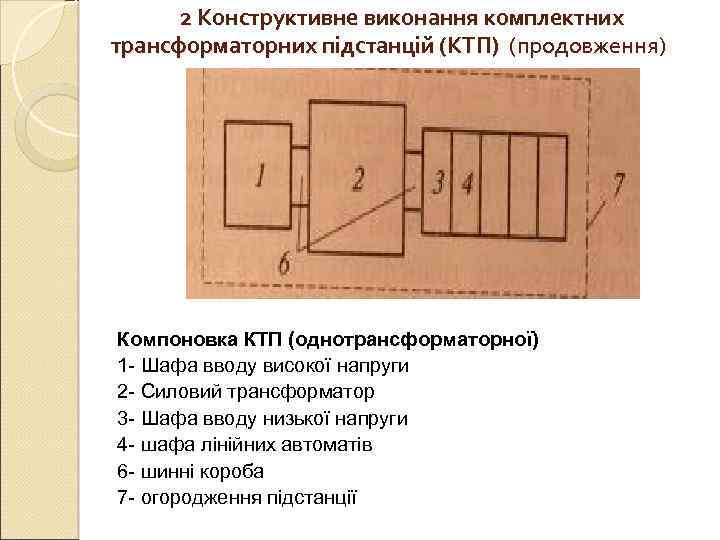

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) Компоновка КТП (однотрансформаторної) 1 - Шафа вводу високої напруги 2 - Силовий трансформатор 3 - Шафа вводу низької напруги 4 - шафа лінійних автоматів 6 - шинні короба 7 - огородження підстанції

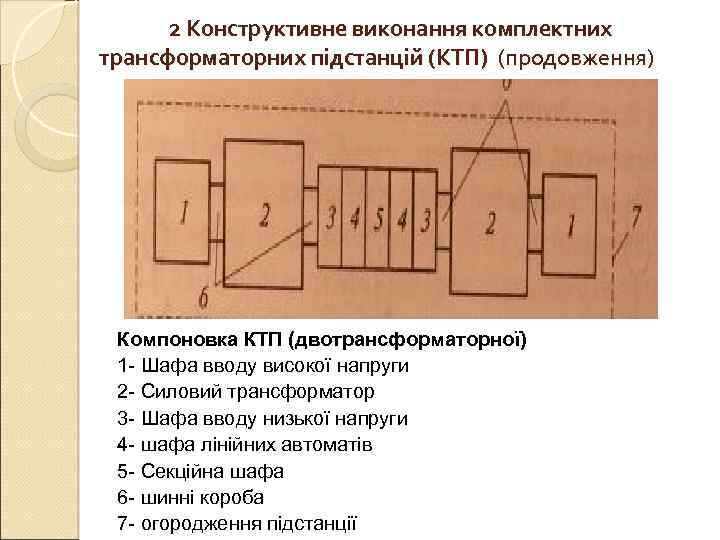

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) Компоновка КТП (двотрансформаторної) 1 - Шафа вводу високої напруги 2 - Силовий трансформатор 3 - Шафа вводу низької напруги . 4 - шафа лінійних автоматів 5 - Секційна шафа 6 - шинні короба 7 - огородження підстанції

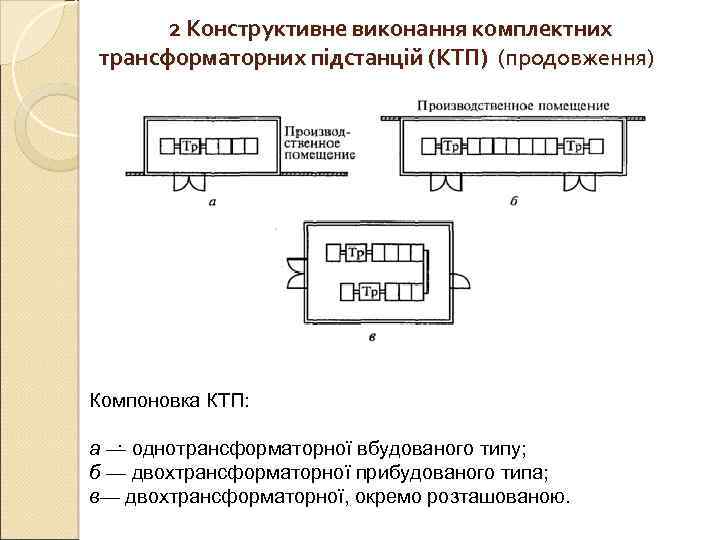

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) Компоновка КТП: . а — однотрансформаторної вбудованого типу; б — двохтрансформаторної прибудованого типа; в— двохтрансформаторної, окремо розташованою.

2 Конструктивне виконання комплектних трансформаторних підстанцій (КТП) (продовження) Компоновка КТП: . а — однотрансформаторної вбудованого типу; б — двохтрансформаторної прибудованого типа; в— двохтрансформаторної, окремо розташованою.

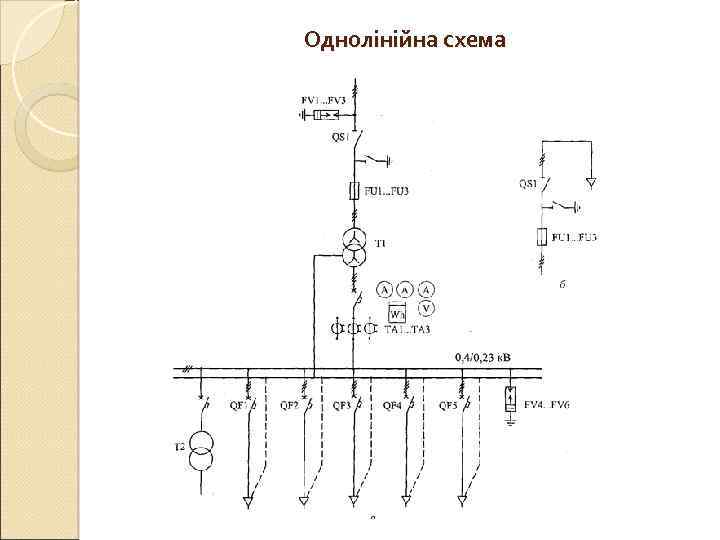

Однолінійна схема

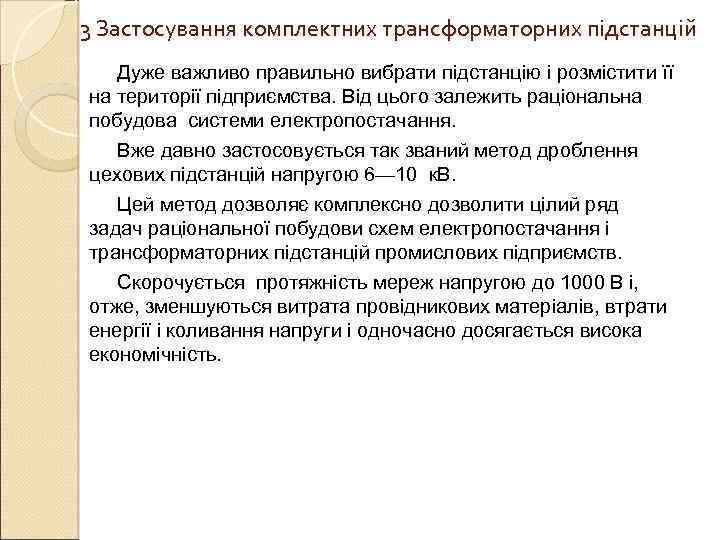

3 Застосування комплектних трансформаторних підстанцій Дуже важливо правильно вибрати підстанцію і розмістити її на території підприємства. Від цього залежить раціональна побудова системи електропостачання. Вже давно застосовується так званий метод дроблення цехових підстанцій напругою 6— 10 к. В. Цей метод дозволяє комплексно дозволити цілий ряд задач раціональної побудови схем електропостачання і трансформаторних підстанцій промислових підприємств. Скорочується протяжність мереж напругою до 1000 В і, отже, зменшуються витрата провідникових матеріалів, втрати енергії і коливання напруги і одночасно досягається висока економічність.

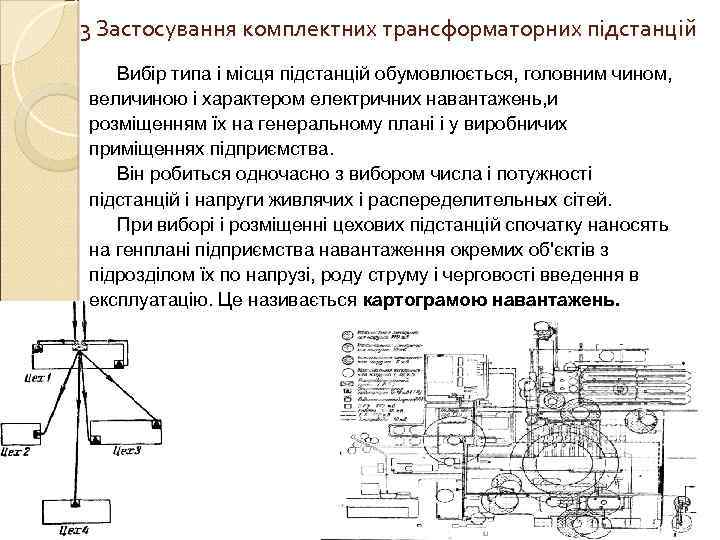

3 Застосування комплектних трансформаторних підстанцій Вибір типа і місця підстанцій обумовлюється, головним чином, величиною і характером електричних навантажень, и розміщенням їх на генеральному плані і у виробничих приміщеннях підприємства. Він робиться одночасно з вибором числа і потужності підстанцій і напруги живлячих і распеределительных сітей. При виборі і розміщенні цехових підстанцій спочатку наносять на генплані підприємства навантаження окремих об'єктів з підрозділом їх по напрузі, роду струму і черговості введення в експлуатацію. Це називається картограмою навантажень

3 Застосування комплектних трансформаторних підстанцій Вибір типа і місця підстанцій обумовлюється, головним чином, величиною і характером електричних навантажень, и розміщенням їх на генеральному плані і у виробничих приміщеннях підприємства. Він робиться одночасно з вибором числа і потужності підстанцій і напруги живлячих і распеределительных сітей. При виборі і розміщенні цехових підстанцій спочатку наносять на генплані підприємства навантаження окремих об'єктів з підрозділом їх по напрузі, роду струму і черговості введення в експлуатацію. Це називається картограмою навантажень.

Увага! Опитування! Дивлячись на однолінійну схему, оберіть з запропонованих відповідей вірну

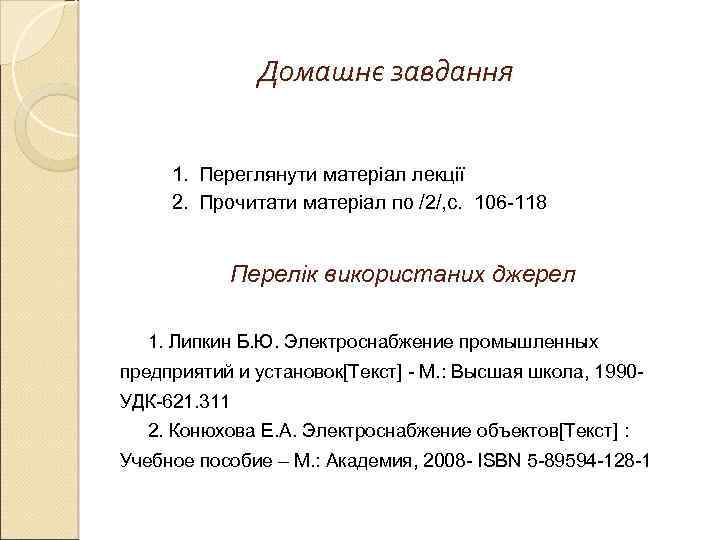

Домашнє завдання 1. Переглянути матеріал лекції 2. Прочитати матеріал по /2/, с. 106 -118 Перелік використаних джерел 1. Липкин Б. Ю. Электроснабжение промышленных предприятий и установок[Текст] - М. : Высшая школа, 1990 - УДК-621. 311 2. Конюхова Е. А. Электроснабжение объектов[Текст] : Учебное пособие – М. : Академия, 2008 - ISBN 5 -89594 -128 -1
