ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ СТАНДАРТ ЕСКД это

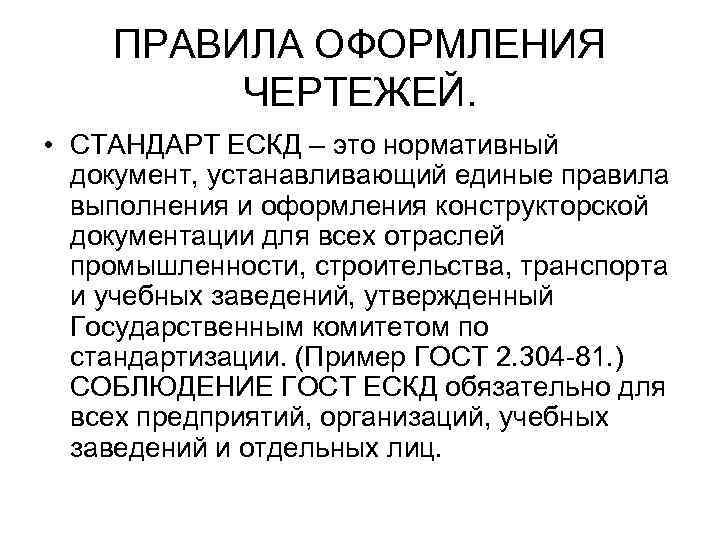

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ. • СТАНДАРТ ЕСКД – это нормативный документ, устанавливающий единые правила выполнения и оформления конструкторской документации для всех отраслей промышленности, строительства, транспорта и учебных заведений, утвержденный Государственным комитетом по стандартизации. (Пример ГОСТ 2. 304 -81. ) СОБЛЮДЕНИЕ ГОСТ ЕСКД обязательно для всех предприятий, организаций, учебных заведений и отдельных лиц.

Стандарты ЕСКД это нормативные документы , которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности

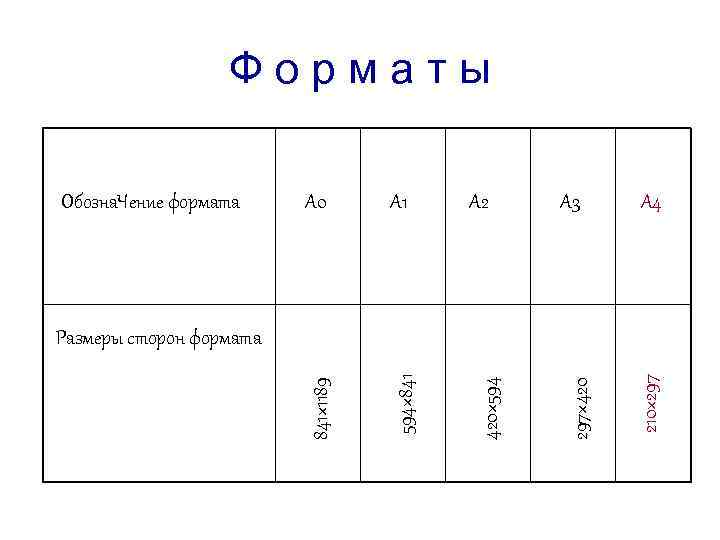

А 0 А 1 594× 841 Обозна. Чение формата 841× 1189 Форматы А 2 А 3 А 4 210× 297× 420× 594 Размеры сторон формата

РАСПОЛОЖЕНИЕ ФОРМАТА 1. ГОРИЗОНТАЛЬНОЕ. 2. 2. ВЕРТИКАЛЬНОЕ.

Наименование Начертание Толщина линии по отношению к толщине основной линии Основное назначение 1. Сплошная основная S 2. Сплошная тонкая От S/2 до S/3 Линия видимого контура. Линии перехода видимые. Линия контура видимого сечения. Линии размерные и выносные. Линии выноски. Линии контура наложенного сечения.

Наименование Начертание Толщина линии по отношению к толщине основной линии 3. СПЛОШНАЯ ВОЛНИСТАЯ От S/2 до S/3 Линии разграничения вида и разреза. Линия обрыва. Линии невидимого контура. Линии перехода невидимые. 4. штриховая Основное назначение От S/2 до S/3

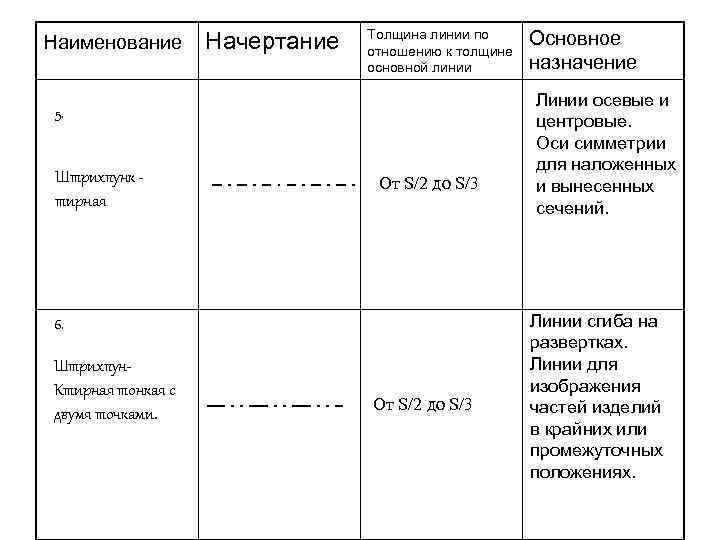

Наименование Начертание Толщина линии по отношению к толщине основной линии 5. Штрихпунк тирная От S/2 до S/3 6. Штрихпун. Ктирная тонкая с двумя точками. От S/2 до S/3 Основное назначение Линии осевые и центровые. Оси симметрии для наложенных и вынесенных сечений. Линии сгиба на развертках. Линии для изображения частей изделий в крайних или промежуточных положениях.

1 30 4 3 30 20 20 30 2 12 ллд

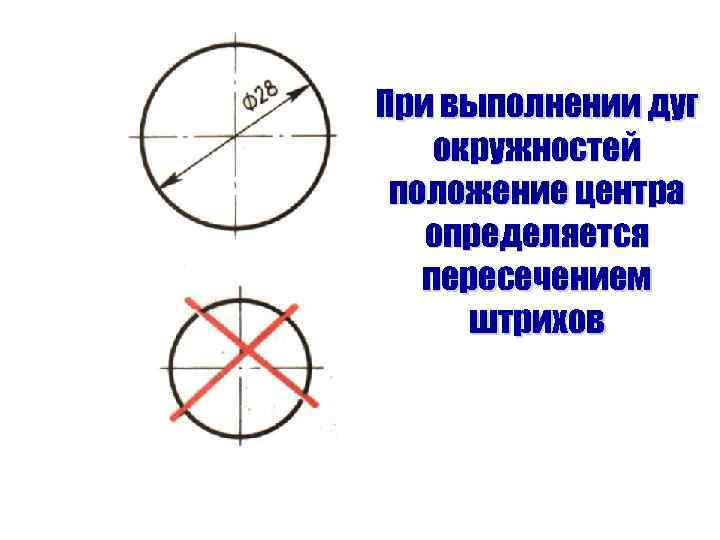

При выполнении дуг окружностей положение центра определяется пересечением штрихов

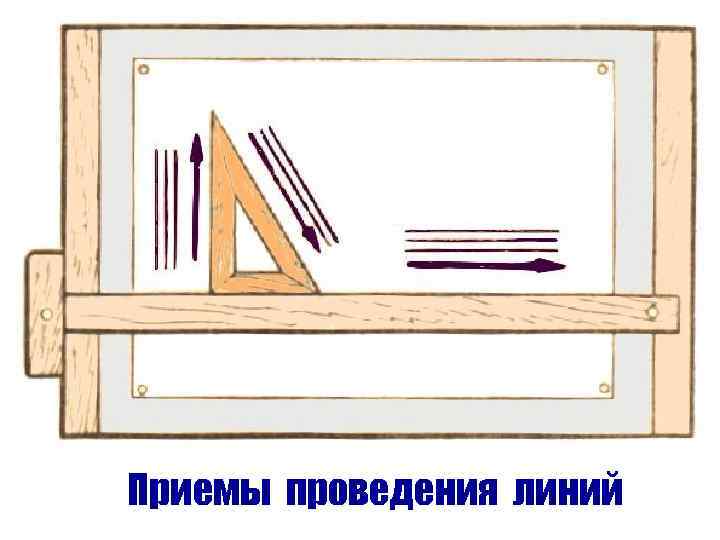

Приемы проведения линий

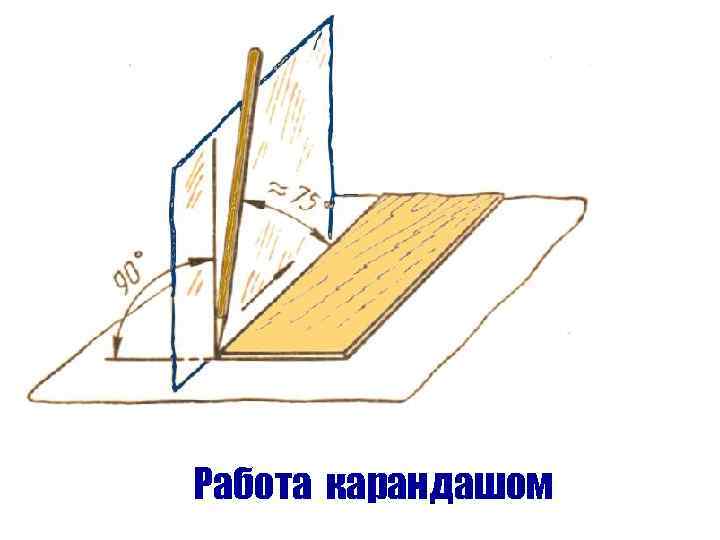

Работа карандашом

Контрольные вопросы. 1. Перечислите чертежные принадлежности. 2. Дайте определение ЕСКД. 3. Перечислите основные линии чертежа.
