Правила оформления чертежей Размеры разделяют на линейные

Правила оформления чертежей.

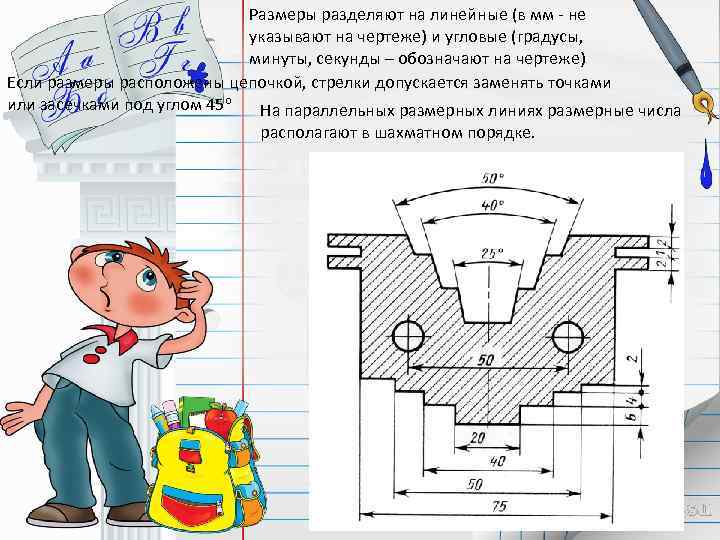

Размеры разделяют на линейные (в мм - не указывают на чертеже) и угловые (градусы, минуты, секунды – обозначают на чертеже) Если размеры расположены цепочкой, стрелки допускается заменять точками или засечками под углом 45 о На параллельных размерных линиях размерные числа располагают в шахматном порядке.

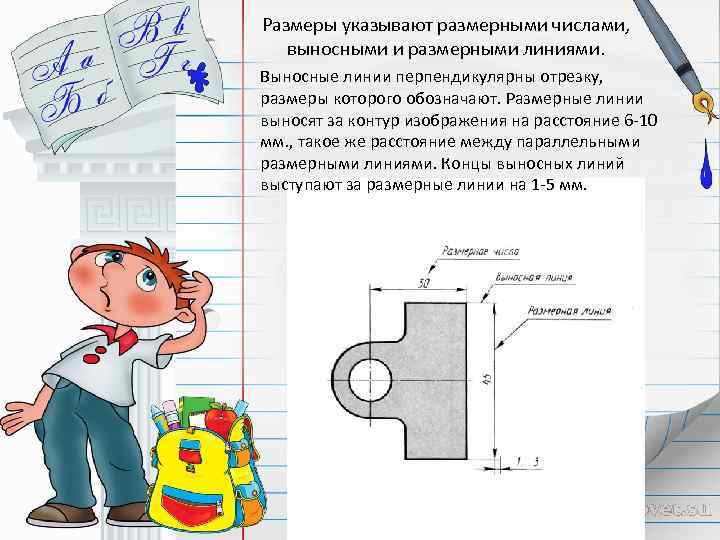

Размеры указывают размерными числами, выносными и размерными линиями. Выносные линии перпендикулярны отрезку, размеры которого обозначают. Размерные линии выносят за контур изображения на расстояние 6 -10 мм. , такое же расстояние между параллельными размерными линиями. Концы выносных линий выступают за размерные линии на 1 -5 мм.

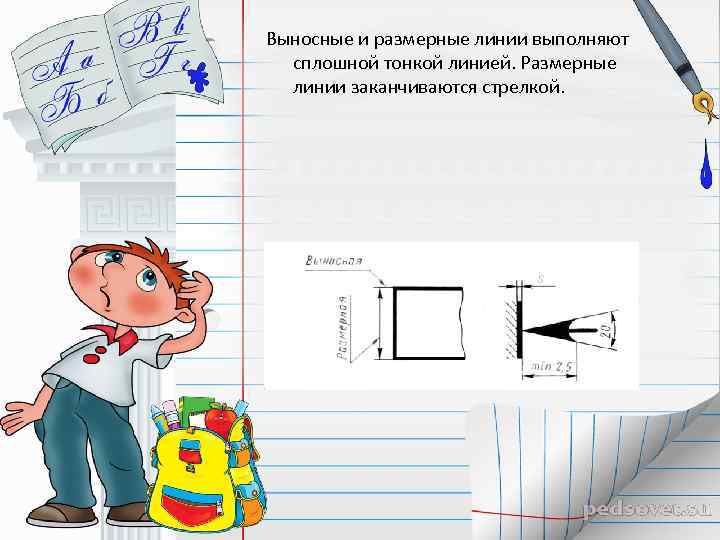

Выносные и размерные линии выполняют сплошной тонкой линией. Размерные линии заканчиваются стрелкой.

Размерное число пишут параллельно размерной линии. Над линией – если она горизонтальна или слева от неё – если линия вертикальна. Если длина размерной линии мала, линию продолжают, а стрелки наносят с наружной стороны. Каждый размер указывают 1 раз, начинают с наименьшего. Необходимо избегать пересечения размерных и выносных линий.

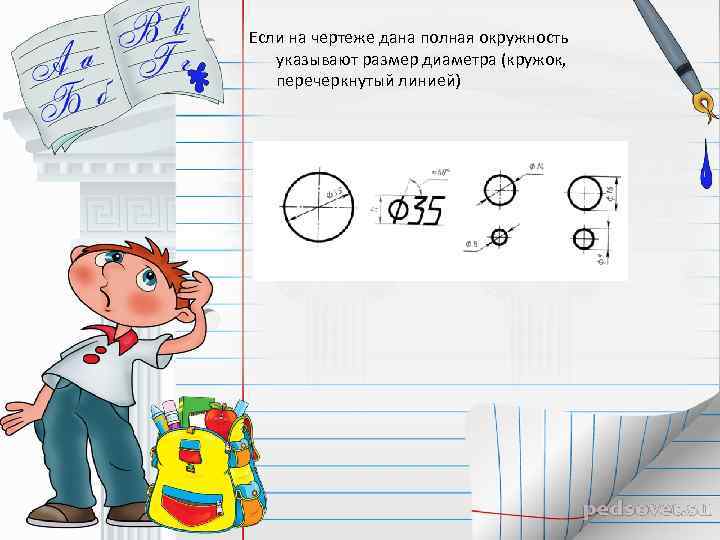

Если на чертеже дана полная окружность указывают размер диаметра (кружок, перечеркнутый линией)

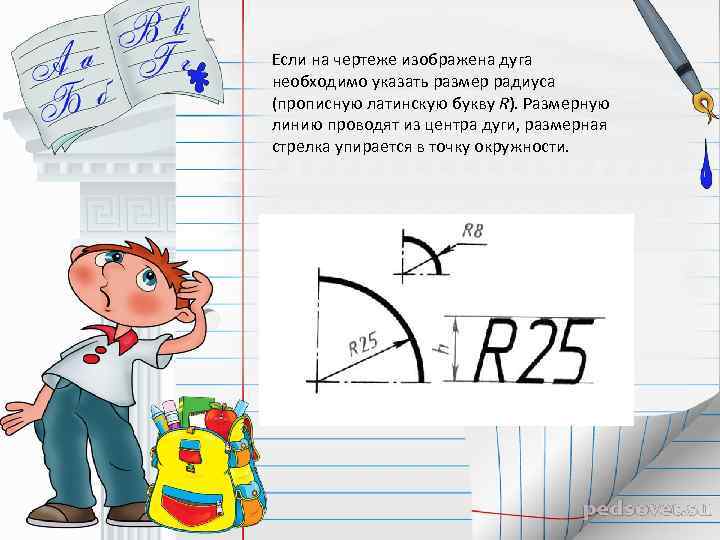

Если на чертеже изображена дуга необходимо указать размер радиуса (прописную латинскую букву R). Размерную линию проводят из центра дуги, размерная стрелка упирается в точку окружности.

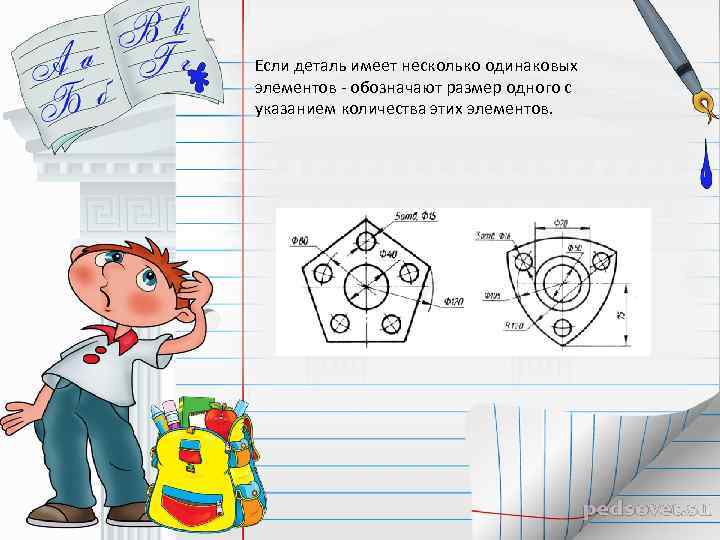

Если деталь имеет несколько одинаковых элементов - обозначают размер одного с указанием количества этих элементов.

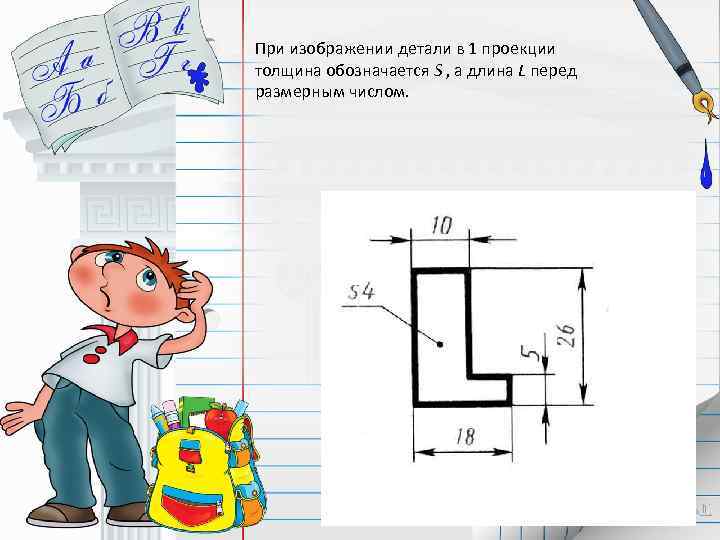

При изображении детали в 1 проекции толщина обозначается S , а длина L перед размерным числом.

Размеры проставляют действительные, независимо от масштаба. Угловые размеры при уменьшении и увеличении изображения не изменяются.

Обязательно проставляют размеры, указывающие взаимное положение частей предмета и габаритные размеры .

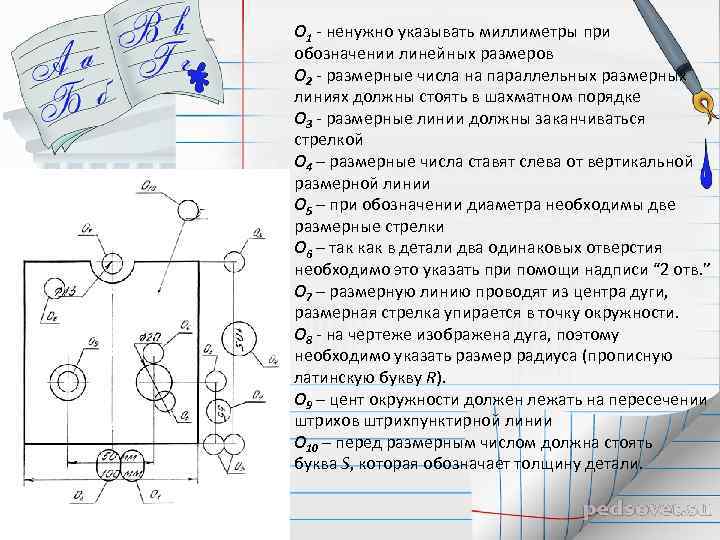

Практическая работа Определить ошибки на чертеже детали.

О 1 - ненужно указывать миллиметры при обозначении линейных размеров О 2 - размерные числа на параллельных размерных линиях должны стоять в шахматном порядке О 3 - размерные линии должны заканчиваться стрелкой О 4 – размерные числа ставят слева от вертикальной размерной линии О 5 – при обозначении диаметра необходимы две размерные стрелки О 6 – так как в детали два одинаковых отверстия необходимо это указать при помощи надписи “ 2 отв. ” О 7 – размерную линию проводят из центра дуги, размерная стрелка упирается в точку окружности. О 8 - на чертеже изображена дуга, поэтому необходимо указать размер радиуса (прописную латинскую букву R). О 9 – цент окружности должен лежать на пересечении штрихов штрихпунктирной линии О 10 – перед размерным числом должна стоять буква S, которая обозначает толщину детали.

Домашнее задание Ботвинников А. Д. , Виноградов В. Н. , Вышепольский И. С. Черчение, учебник для 7 -8 классов средней школы. Параграф № 2. 5; 2. 6; рис. 36 а стр. 30 (задание к графической работе № 2), выполнять в тетради.
