Правила оформления чертежей Форматы Основная надпись Масштабы

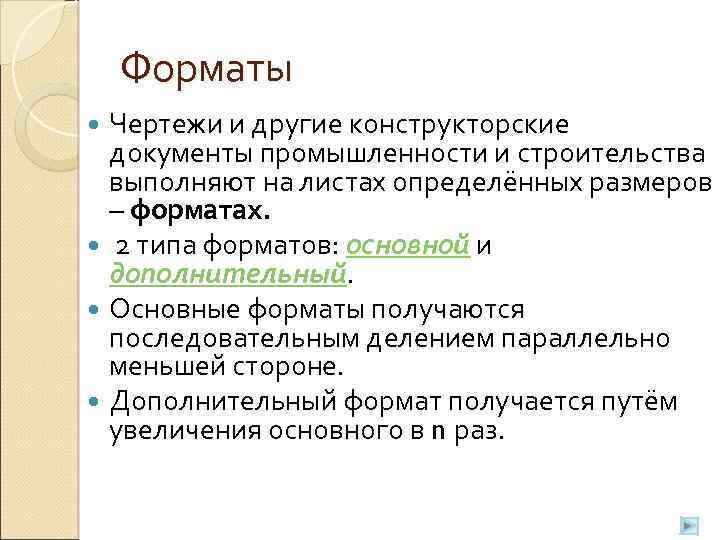

Форматы Чертежи и другие конструкторские документы промышленности и строительства выполняют на листах определённых размеров – форматах. 2 типа форматов: основной и дополнительный. Основные форматы получаются последовательным делением параллельно меньшей стороне. Дополнительный формат получается путём увеличения основного в n раз.

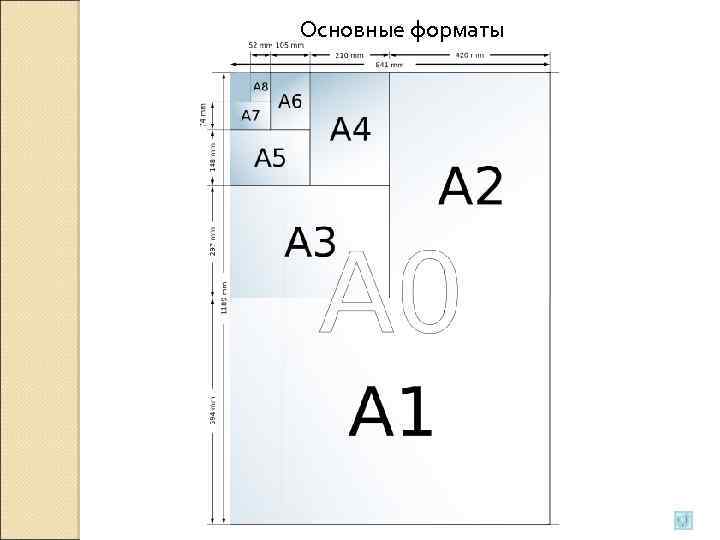

Основные форматы
Дополнительные форматы А 4 А 4 Формат А 4 × 5 А 4
Масштаб - это линейное изображение размера на чертеже какого-то предмета. Существует 3 вида масштаба: 1. Уменьшения М 1: 2, 5 М 1: 4 2. Увеличения М 2: 1 М 2, 5: 1 М 4: 1 3. Натуральный М 1: 1 Независимо от масштаба на чертеже наносят действительные размеры.
Последовательность построения основной надписи 7 22 7 25 30 15 Чертил Петров Н. 15. 9. 08 Название детали Проверил Школа № 18 7 кл. «А» Материал 145 № 2 20 70 1: 1 20
