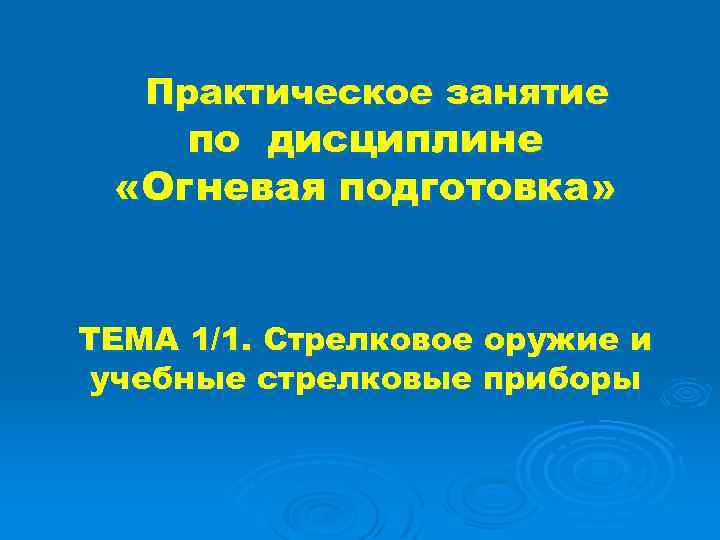

Практическое занятие по дисциплине «Огневая подготовка» ТЕМА 1/1. Стрелковое оружие и учебные стрелковые приборы Практическое занятие по дисциплине «Огневая подготовка» ТЕМА 1/1. Стрелковое оружие и учебные стрелковые приборы

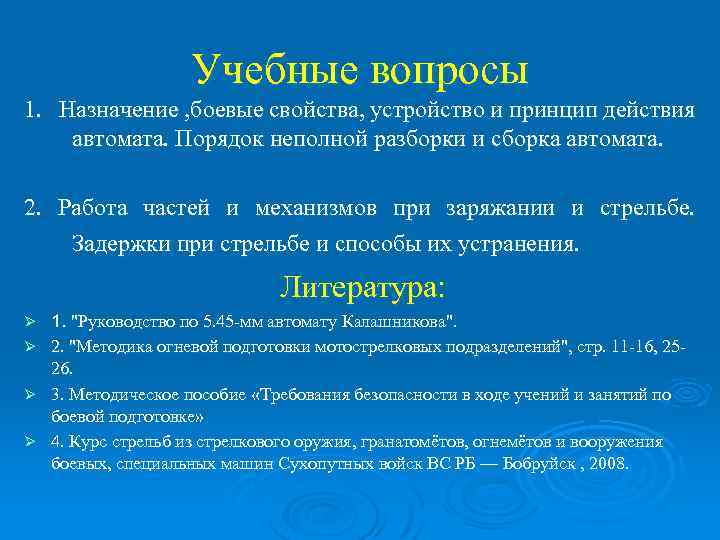

Учебные вопросы 1. Назначение , боевые свойства, устройство и принцип действия автомата. Порядок неполной Учебные вопросы 1. Назначение , боевые свойства, устройство и принцип действия автомата. Порядок неполной разборки и сборка автомата. 2. Работа частей и механизмов при заряжании и стрельбе. Задержки при стрельбе и способы их устранения. Литература: Ø Ø 1. "Руководство по 5. 45 -мм автомату Калашникова". 2. "Методика огневой подготовки мотострелковых подразделений", стр. 11 -16, 2526. 3. Методическое пособие «Требования безопасности в ходе учений и занятий по боевой подготовке» 4. Курс стрельб из стрелкового оружия, гранатомётов, огнемётов и вооружения боевых, специальных машин Сухопутных войск ВС РБ — Бобруйск , 2008.

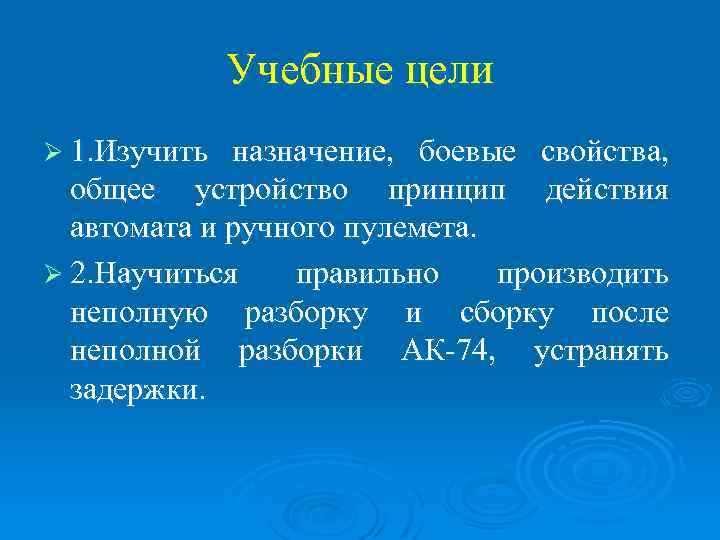

Учебные цели Ø 1. Изучить назначение, боевые свойства, общее устройство принцип действия автомата и Учебные цели Ø 1. Изучить назначение, боевые свойства, общее устройство принцип действия автомата и ручного пулемета. Ø 2. Научиться правильно производить неполную разборку и сборку после неполной разборки АК-74, устранять задержки.

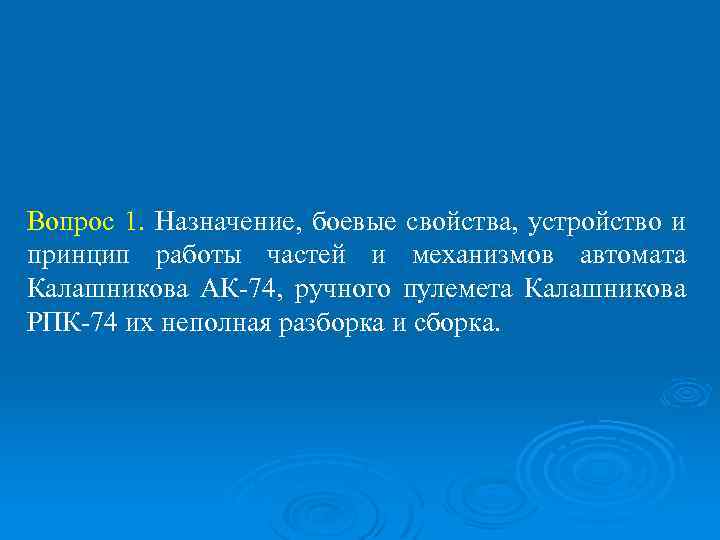

Вопрос 1. Назначение, боевые свойства, устройство и принцип работы частей и механизмов автомата Калашникова Вопрос 1. Назначение, боевые свойства, устройство и принцип работы частей и механизмов автомата Калашникова АК-74, ручного пулемета Калашникова РПК-74 их неполная разборка и сборка.

 5, 45 -мм автомат Калашникова является индивидуальным оружием, а 5, 45 -мм ручной 5, 45 -мм автомат Калашникова является индивидуальным оружием, а 5, 45 -мм ручной пулемет Калашникова является оружием стрелкового отделения. Они предназначены для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК 74 Н, АКС 74 Н и пулеметам РПК 74 Н, РПКС 74 Н* присоединяется ночной стрелковый прицел универсальный.

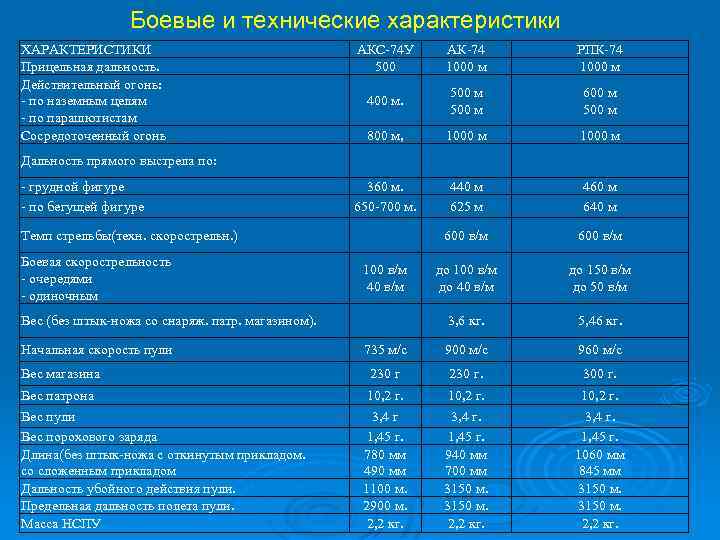

 Боевые и технические характеристики ХАРАКТЕРИСТИКИ Прицельная дальность. Действительный огонь: - по наземным целям Боевые и технические характеристики ХАРАКТЕРИСТИКИ Прицельная дальность. Действительный огонь: - по наземным целям - по парашютистам Сосредоточенный огонь АКС-74 У 500 АК-74 1000 м РПК-74 1000 м 400 м. 500 м 600 м 500 м 800 м, 1000 м 360 м. 650 -700 м. 440 м 625 м 460 м 640 м 600 в/м до 100 в/м до 40 в/м до 150 в/м до 50 в/м 3, 6 кг. 5, 46 кг. 735 м/с 900 м/с 960 м/с 230 г. 300 г. 10, 2 г. 3, 4 г 1, 45 г. 780 мм 490 мм 1100 м. 2900 м. 2, 2 кг. 10, 2 г. 3, 4 г. 1, 45 г. 940 мм 700 мм 3150 м. 2, 2 кг. 10, 2 г. 3, 4 г. 1, 45 г. 1060 мм 845 мм 3150 м. 2, 2 кг. Дальность прямого выстрела по: - грудной фигуре - по бегущей фигуре Темп стрельбы(техн. скорострельн. ) Боевая скорострельность - очередями - одиночным 100 в/м 40 в/м Вес (без штык-ножа со снаряж. патр. магазином). Начальная скорость пули Вес магазина Вес патрона Вес пули Вес порохового заряда Длина(без штык-ножа с откинутым прикладом. со сложенным прикладом Дальность убойного действия пули. Предельная дальность полета пули. Масса НСПУ

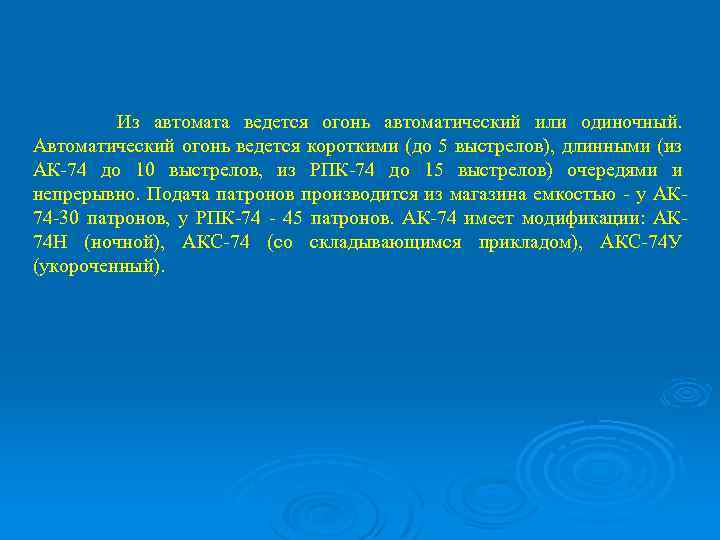

Из автомата ведется огонь автоматический или одиночный. Автоматический огонь ведется короткими (до 5 выстрелов), Из автомата ведется огонь автоматический или одиночный. Автоматический огонь ведется короткими (до 5 выстрелов), длинными (из АК-74 до 10 выстрелов, из РПК-74 до 15 выстрелов) очередями и непрерывно. Подача патронов производится из магазина емкостью - у АК 74 -30 патронов, у РПК-74 - 45 патронов. АК-74 имеет модификации: АК 74 Н (ночной), АКС-74 (со складывающимся прикладом), АКС-74 У (укороченный).

Автоматическое действие автомата (пулемета) основано на использовании энергии пороховых газов, отводимых из канала ствола Автоматическое действие автомата (пулемета) основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру.

Автомат (пулемет) состоит из следующих основных частей и механизмов: Ø ствола со ствольной коробкой, Автомат (пулемет) состоит из следующих основных частей и механизмов: Ø ствола со ствольной коробкой, с прицельным приспособлением и прикладом; Ø Ø Ø крышки ствольной коробки; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; Ø Ø ударно-спускового механизма; цевья; Ø магазина; Ø Кроме того, у автомата имеется дульный тормоз-компенсатор и штык-нож, а у пулемета — пламегаситель и сошка

И комплект автомата (пулемета) входят: принадлежности, ремень и сумка (у пулемета две сумки) для И комплект автомата (пулемета) входят: принадлежности, ремень и сумка (у пулемета две сумки) для магазинов; в комплект автомата (пулемета) со складывающимся прикладом, кроме того, входит чехол для автомата (пулемета) с карманом для магазина, а в комплект автомата (пулемета) с ночным прицелом входит также ночной стрелковый прицел универсальный.

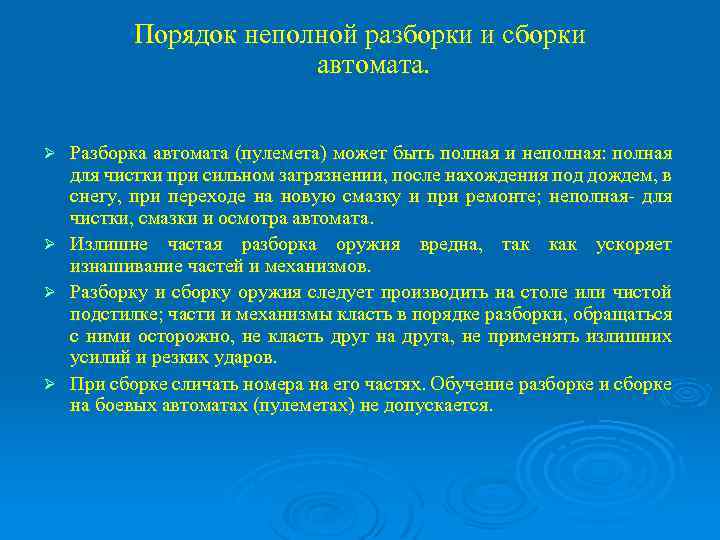

Порядок неполной разборки и сборки автомата. Разборка автомата (пулемета) может быть полная и неполная: Порядок неполной разборки и сборки автомата. Разборка автомата (пулемета) может быть полная и неполная: полная для чистки при сильном загрязнении, после нахождения под дождем, в снегу, при переходе на новую смазку и при ремонте; неполная- для чистки, смазки и осмотра автомата. Ø Излишне частая разборка оружия вредна, так как ускоряет изнашивание частей и механизмов. Ø Разборку и сборку оружия следует производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть друг на друга, не применять излишних усилий и резких ударов. Ø При сборке сличать номера на его частях. Обучение разборке и сборке на боевых автоматах (пулеметах) не допускается. Ø

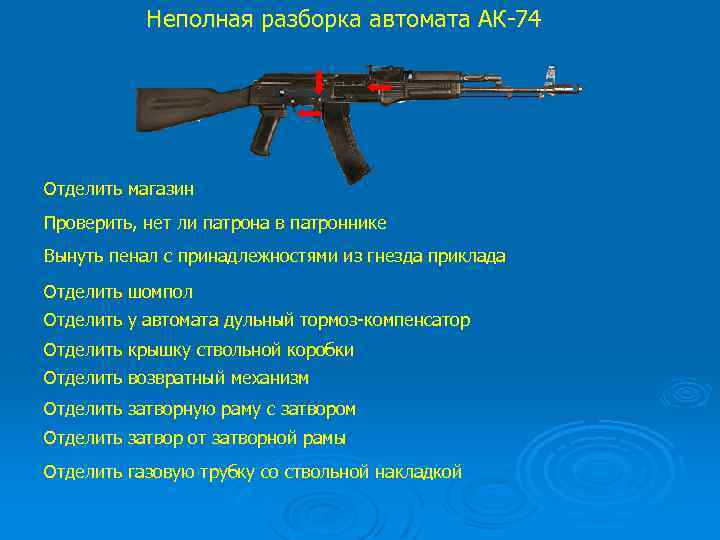

Неполная разборка автомата АК-74 Отделить магазин Проверить, нет ли патрона в патроннике Вынуть пенал Неполная разборка автомата АК-74 Отделить магазин Проверить, нет ли патрона в патроннике Вынуть пенал с принадлежностями из гнезда приклада Отделить шомпол Отделить у автомата дульный тормоз-компенсатор Отделить крышку ствольной коробки Отделить возвратный механизм Отделить затворную раму с затвором Отделить затвор от затворной рамы Отделить газовую трубку со ствольной накладкой

Неполная разборка автомата АК-74 Отделить магазин Проверить, нет ли патрона в патроннике Вынуть пенал Неполная разборка автомата АК-74 Отделить магазин Проверить, нет ли патрона в патроннике Вынуть пенал с принадлежностями из гнезда приклада Отделить шомпол Отделить у автомата дульный тормоз-компенсатор Отделить крышку ствольной коробки Отделить возвратный механизм Отделить затворную раму с затвором Отделить затвор от затворной рамы Отделить газовую трубку со ствольной накладкой

Сборка автомата АК-74 после неполной разборки Присоединить газовую трубку со ствольной накладкой Присоединить затвор Сборка автомата АК-74 после неполной разборки Присоединить газовую трубку со ствольной накладкой Присоединить затвор к затворной раме Присоединить затворную раму с затвором к ствольной коробке Присоединить возвратный механизм Присоединить крышку ствольной коробки Спустить курок с боевого взвода и поставить на предохранитель Присоединить у автомата дульный тормоз-компенсатор Присоединить шомпол Вложить пенал в гнездо приклада Присоединить магазин к автомату

Сборка автомата АК-74 после неполной разборки Присоединить газовую трубку со ствольной накладкой Присоединить затвор Сборка автомата АК-74 после неполной разборки Присоединить газовую трубку со ствольной накладкой Присоединить затвор к затворной раме Присоединить затворную раму с затвором к ствольной коробке Присоединить возвратный механизм Присоединить крышку ствольной коробки Спустить курок с боевого взвода и поставить на предохранитель Присоединить у автомата дульный тормоз-компенсатор Присоединить шомпол Вложить пенал в гнездо приклада Присоединить магазин к автомату

Вопрос 2. Задержки при стрельбе и способы их устранения Вопрос 2. Задержки при стрельбе и способы их устранения

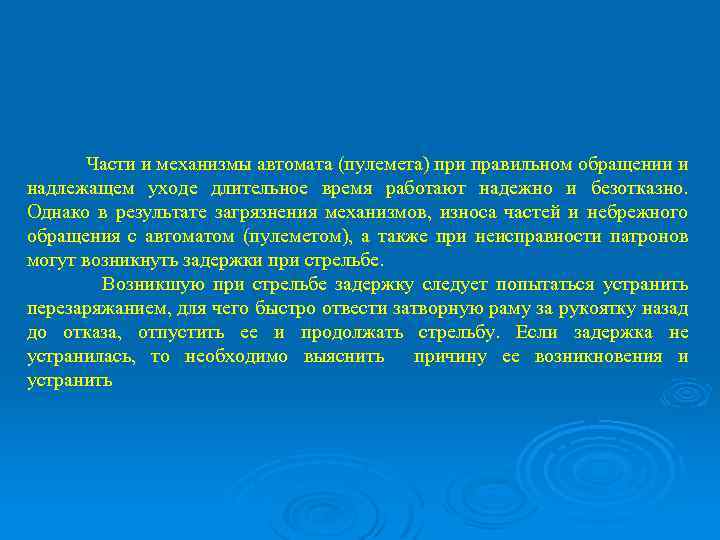

Части и механизмы автомата (пулемета) при правильном обращении и надлежащем уходе длительное время работают Части и механизмы автомата (пулемета) при правильном обращении и надлежащем уходе длительное время работают надежно и безотказно. Однако в результате загрязнения механизмов, износа частей и небрежного обращения с автоматом (пулеметом), а также при неисправности патронов могут возникнуть задержки при стрельбе. Возникшую при стрельбе задержку следует попытаться устранить перезаряжанием, для чего быстро отвести затворную раму за рукоятку назад до отказа, отпустить ее и продолжать стрельбу. Если задержка не устранилась, то необходимо выяснить причину ее возникновения и устранить

Задержки и их характеристики Причины задержки Способ устранения Перезарядить автомат или заменить магазин автомат Задержки и их характеристики Причины задержки Способ устранения Перезарядить автомат или заменить магазин автомат Затвор пошел вперед но выстрела не произошло в патроннике нет патрона 1. Загрязнение или неисправность магазина 2. Неисправна защелка магазина Утыкание патрона. 1. Неисправность магазина Удалить уткнувшийся патрон. Заменить магазин 1. Неисправность патрона 2. Неисправность ударника или ударно спускового механизма 3. Загрязнение или застывание смазки Перезарядить автомат Заменить Отправить автомат в в мастерскую в 1. Грязный патрон или загрязнение патронника 2. Загрязнение или неисправность выбрасывателя Отделить магазин и извлечь уткнувшийся патрон. Извлечь затвором или шомполом гильзу Очистить выбрасыватель Сдать в мастерскую 1. Загрязнение трущихся частей или патронника 2. Загрязнение или неисправность выбрасывателя Перезарядить автомат 1. Поломка возвратной пружины 2. Сопровождение затвора рамы рукой при рукой заряжании Пружину заменить Неподача патрона Отправить автомат в ре монтную мастерскую Патрон пулей уткнулся в казенный срез ствола Осечка Патрон в патроннике но выстрела не произошло Неизвлечение гильзы Гильза в патроннике, очередной патрон упер ся в нее пулей Прихват или неотражение гильзы Недоход затворной рамы в переднее положение Очистить ударно-спусковой Заменить смазку ударник механизм. Очистить от грязи Отправить в мастерскую Правильно заряжать оружие заряжать

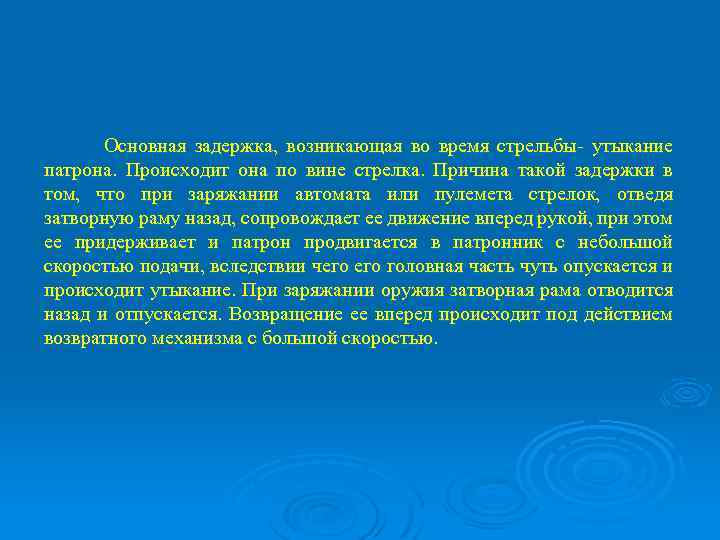

Основная задержка, возникающая во время стрельбы- утыкание патрона. Происходит она по вине стрелка. Причина Основная задержка, возникающая во время стрельбы- утыкание патрона. Происходит она по вине стрелка. Причина такой задержки в том, что при заряжании автомата или пулемета стрелок, отведя затворную раму назад, сопровождает ее движение вперед рукой, при этом ее придерживает и патрон продвигается в патронник с небольшой скоростью подачи, вследствии чего головная часть чуть опускается и происходит утыкание. При заряжании оружия затворная рама отводится назад и отпускается. Возвращение ее вперед происходит под действием возвратного механизма с большой скоростью.
