ПРАКТИЧЕСКОЕ ЗАНЯТИЕ Оценка эффективности мероприятий по ПУФ 1

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ Оценка эффективности мероприятий по ПУФ 1

Целью проведения мероприятий по ПУФ на ОЭ, является сохранение в работоспособном состоянии используемого технологического оборудования (уникального, специального и важного). Этой цели можно достичь путём реализации одного из двух вариантов: 1. Повысить устойчивость зданий, где находится уникальное, специальное и важное ТО (приложение Е), путём установки противообвальных устройств (ПОУ). 2. Повысить устойчивость функционирования уникального, специального и важного технологического оборудования, путём установки защитных устройств над каждым образцом этого оборудования (вантового типа и решетчатых конструкций). 2

Суть выполняемого задания – определить наиболее экономически выгодный способ сохранения технологического оборудования, для чего расчитать отношение W при установке 1) противообвальных устройств, 2) защитных устройств вантового типа, 3) решетчатых конструкций. По результатам расчётов выявить наиболее экономически выгодный способ сохранения технологического оборудования по наименьшему показателю W. 3

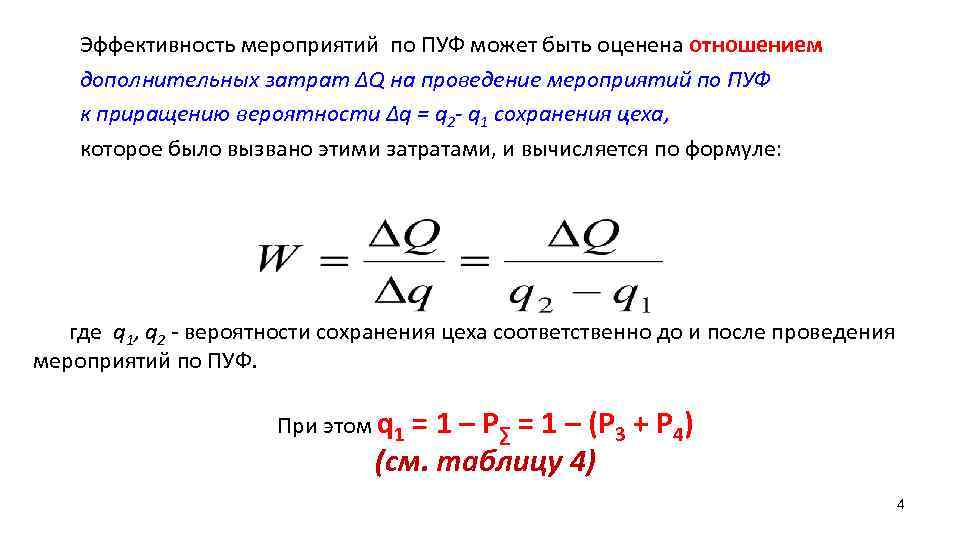

Эффективность мероприятий по ПУФ может быть оценена отношением дополнительных затрат ΔQ на проведение мероприятий по ПУФ к приращению вероятности Δq = q 2 - q 1 сохранения цеха, которое было вызвано этими затратами, и вычисляется по формуле: где q 1, q 2 - вероятности сохранения цеха соответственно до и после проведения мероприятий по ПУФ. При этом q 1 = 1 – P∑ = 1 – (P 3 + P 4) (см. таблицу 4) 4

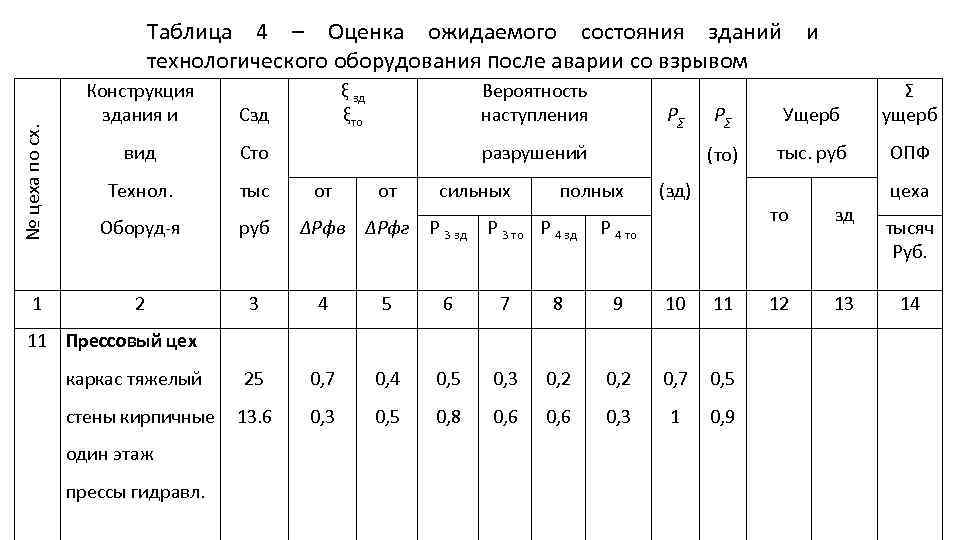

Таблица 4 – Оценка ожидаемого состояния зданий и технологического оборудования после аварии со взрывом № цеха по сх. Сзд ξто Вероятность наступления Р∑ вид Сто разрушений Технол. тыс от от Оборуд-я руб ΔРфв ΔРфг 1 Конструкция здания и 2 3 4 5 6 7 8 9 10 25 0, 7 0, 4 0, 5 0, 3 0, 2 13. 6 0, 3 0, 5 0, 8 0, 6 11 Прессовый цех сильных Р 3 зд полных Р∑ (то) Σ ущерб тыс. руб ОПФ то зд 11 12 13 14 0, 2 0, 7 0, 5 0, 6 0, 3 1 0, 9 Р 3 то Р 4 зд (зд) Ущерб Р 4 то цеха тысяч Руб. каркас тяжелый стены кирпичные один этаж прессы гидравл.

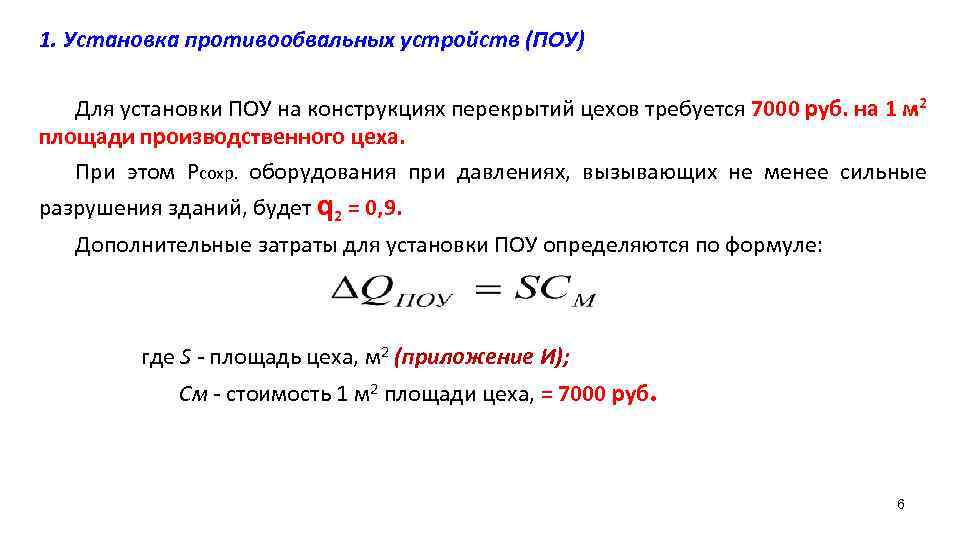

1. Установка противообвальных устройств (ПОУ) Для установки ПОУ на конструкциях перекрытий цехов требуется 7000 руб. на 1 м 2 площади производственного цеха. При этом Pсохр. оборудования при давлениях, вызывающих не менее сильные разрушения зданий, будет q 2 = 0, 9. Дополнительные затраты для установки ПОУ определяются по формуле: где S - площадь цеха, м 2 (приложение И); См - стоимость 1 м 2 площади цеха, = 7000 руб. 6

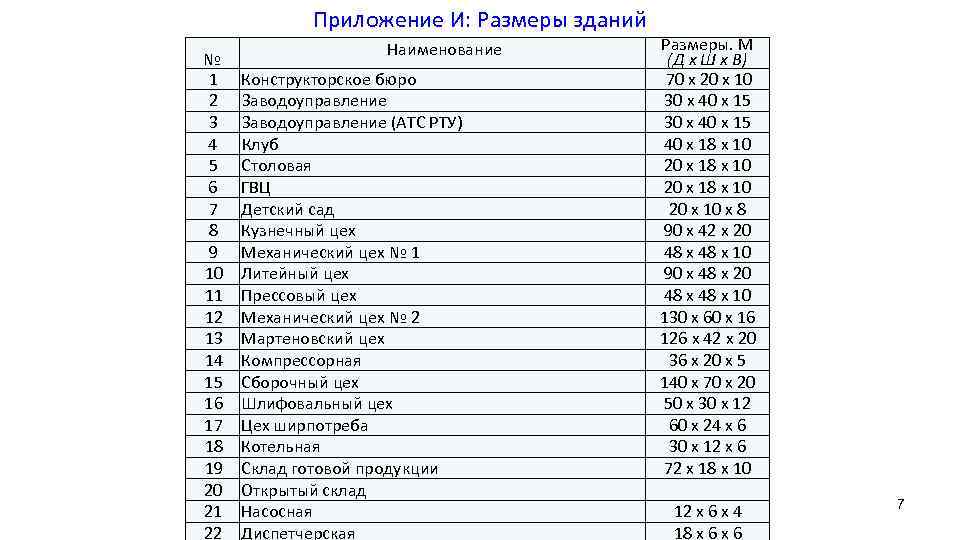

Приложение И: Размеры зданий № 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 Наименование Конструкторское бюро Заводоуправление (АТС РТУ) Клуб Столовая ГВЦ Детский сад Кузнечный цех Механический цех № 1 Литейный цех Прессовый цех Механический цех № 2 Мартеновский цех Компрессорная Сборочный цех Шлифовальный цех Цех ширпотреба Котельная Склад готовой продукции Открытый склад Насосная Диспетчерская Размеры. М (Д х Ш х В) 70 x 20 x 10 30 x 40 x 15 40 x 18 x 10 20 х 18 x 10 20 x 10 x 8 90 x 42 x 20 48 x 10 90 х 48 x 20 48 x 10 130 х 60 x 16 126 x 42 x 20 36 x 20 x 5 140 х 70 x 20 50 х 30 x 12 60 x 24 x 6 30 x 12 x 6 72 x 18 x 10 12 x 6 x 4 18 x 6 7

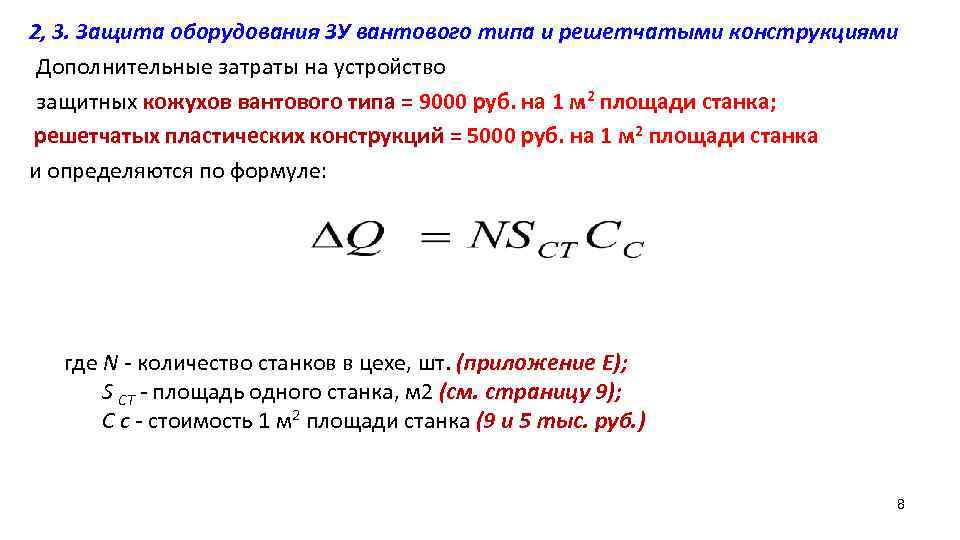

2, 3. Защита оборудования ЗУ вантового типа и решетчатыми конструкциями Дополнительные затраты на устройство защитных кожухов вантового типа = 9000 руб. на 1 м 2 площади станка; решетчатых пластических конструкций = 5000 руб. на 1 м 2 площади станка и определяются по формуле: где N - количество станков в цехе, шт. (приложение Е); S СТ - площадь одного станка, м 2 (см. страницу 9); С с - стоимость 1 м 2 площади станка (9 и 5 тыс. руб. ) 8

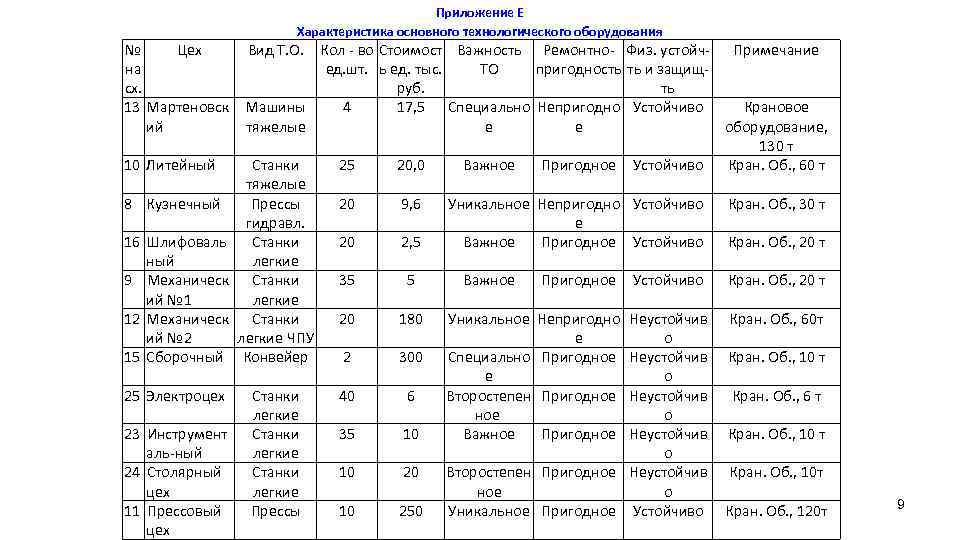

Приложение Е Характеристика основного технологического оборудования № Цех на сх. 13 Мартеновск ий 10 Литейный 8 Кузнечный 16 Шлифоваль ный 9 Механическ ий № 1 12 Механическ ий № 2 15 Сборочный 25 Электроцех 23 Инструмент аль-ный 24 Столярный цех 11 Прессовый цех Вид Т. О. Кол - во Стоимост Важность Ремонтно- Физ. устойч- Примечание ед. шт. ь ед. тыс. ТО пригодность ть и защищруб. ть Машины 4 17, 5 Специально Непригодно Устойчиво Крановое тяжелые е е оборудование, 130 т Станки 25 20, 0 Важное Пригодное Устойчиво Кран. Об. , 60 т тяжелые Прессы 20 9, 6 Уникальное Непригодно Устойчиво Кран. Об. , 30 т гидравл. е Станки 20 2, 5 Важное Пригодное Устойчиво Кран. Об. , 20 т легкие Станки 35 5 Важное Пригодное Устойчиво Кран. Об. , 20 т легкие Станки 20 180 Уникальное Непригодно Неустойчив Кран. Об. , 60 т легкие ЧПУ е о Конвейер 2 300 Специально Пригодное Неустойчив Кран. Об. , 10 т е о Станки 40 6 Второстепен Пригодное Неустойчив Кран. Об. , 6 т легкие ное о Станки 35 10 Важное Пригодное Неустойчив Кран. Об. , 10 т легкие о Станки 10 20 Второстепен Пригодное Неустойчив Кран. Об. , 10 т легкие ное о Прессы 10 250 Уникальное Пригодное Устойчиво Кран. Об. , 120 т 9

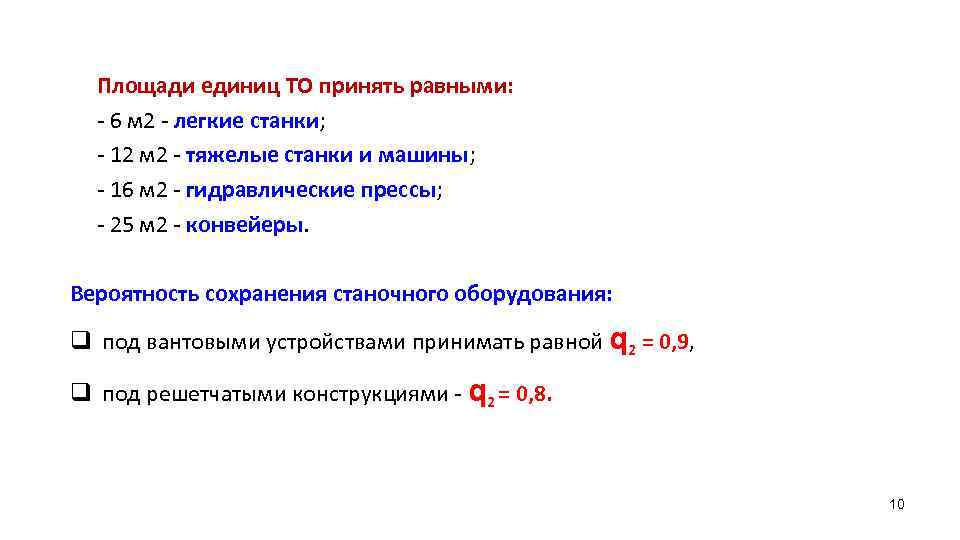

Площади единиц ТО принять равными: - 6 м 2 - легкие станки; - 12 м 2 - тяжелые станки и машины; - 16 м 2 - гидравлические прессы; - 25 м 2 - конвейеры. Вероятность сохранения станочного оборудования: q под вантовыми устройствами принимать равной q 2 = 0, 9, q под решетчатыми конструкциями - q 2 = 0, 8. 10

КОНЕЦ ЗАНЯТИЯ 11
