Практическое занятие № 7 Простые формы низшей категории

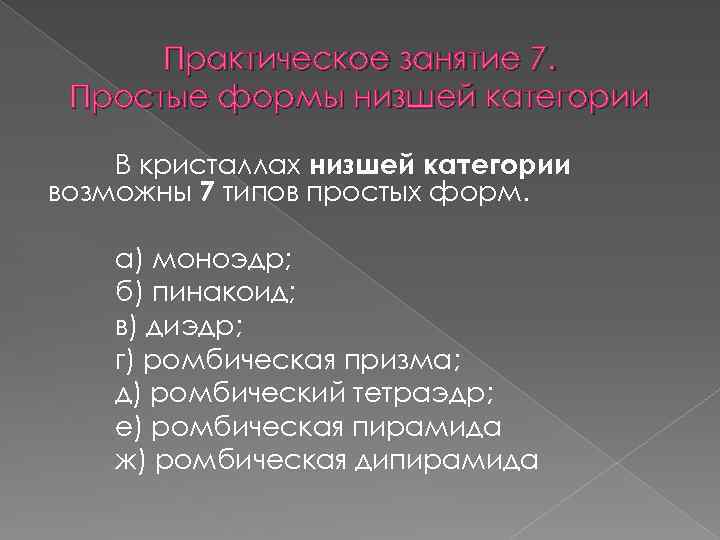

Практическое занятие 7. Простые формы низшей категории В кристаллах низшей категории возможны 7 типов простых форм. а) моноэдр; б) пинакоид; в) диэдр; г) ромбическая призма; д) ромбический тетраэдр; е) ромбическая пирамида ж) ромбическая дипирамида

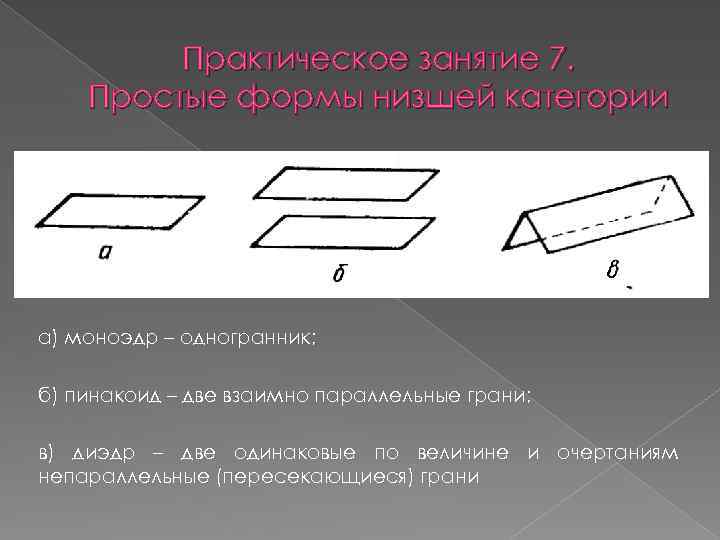

Практическое занятие 7. Простые формы низшей категории а) моноэдр – одногранник; б) пинакоид – две взаимно параллельные грани; в) диэдр – две одинаковые по величине и очертаниям непараллельные (пересекающиеся) грани

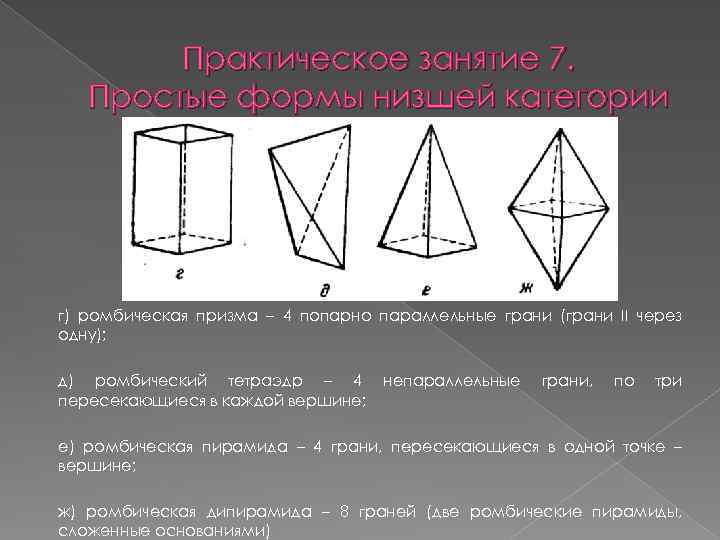

Практическое занятие 7. Простые формы низшей категории г) ромбическая призма – 4 попарно параллельные грани (грани II через одну); д) ромбический тетраэдр – 4 пересекающиеся в каждой вершине; непараллельные грани, по три е) ромбическая пирамида – 4 грани, пересекающиеся в одной точке – вершине; ж) ромбическая дипирамида – 8 граней (две ромбические пирамиды, сложенные основаниями)

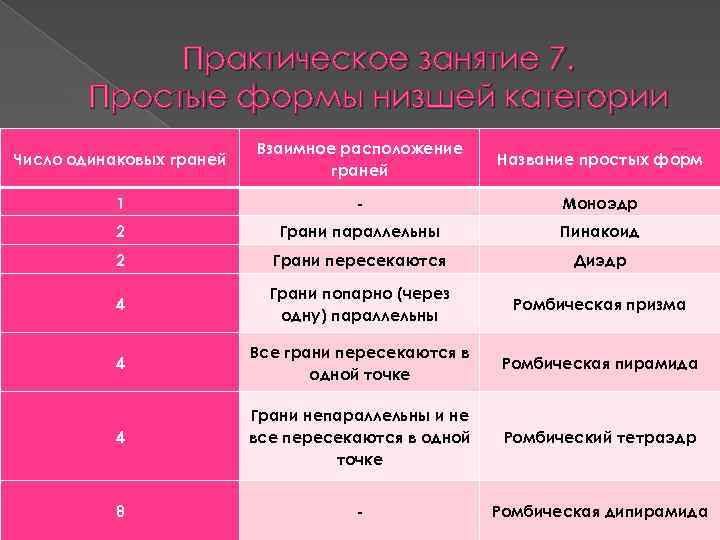

Практическое занятие 7. Простые формы низшей категории Число одинаковых граней Взаимное расположение граней Название простых форм 1 - Моноэдр 2 Грани параллельны Пинакоид 2 Грани пересекаются Диэдр 4 Грани попарно (через одну) параллельны Ромбическая призма 4 Все грани пересекаются в одной точке Ромбическая пирамида 4 Грани непараллельны и не все пересекаются в одной точке Ромбический тетраэдр 8 - Ромбическая дипирамида

Практическое занятие 7. Простые формы низшей категории Категория Сингония L 1 Моноэдр Центральный С Все координатные оси параллельны ребрам кристалла (осям соответсвующих поясов) Р Аксиальный L 2 РС Планальный Низшая Простые формы Планаксиальный Ромбическая Установка Планальный Моноклинная Формула Примитивный Триклинная Вид симметрии L 22 Р Аксиальный 3 L 2 Планаксиальный 3 L 23 РС Пинакоид Моноэдр, пинакоид, Ось Y - L 2 или диэдр нормаль к плоскости, Моноэдр, пинакоид, X и Z в плоскости, диэдр перпендикулярной оси Y, параллельно Пинакоид, ромбическая ребрам призма Моноэдр, пинакоид, диэдр, ромбическая призма, ромбическая пирамиды Z – L 2 (обычно по Пинакоид, ромбическая удлинению призма, ромбический кристалла), X и Y – тетраэдр оси L 2 или нормали к плоскостям Пинакоид, ромбическая симметрии призма, ромбическая дипирамида
