Практическое занятие № 3 Использование электрических и

Практическое занятие № 3 Использование электрических и магнитных полей

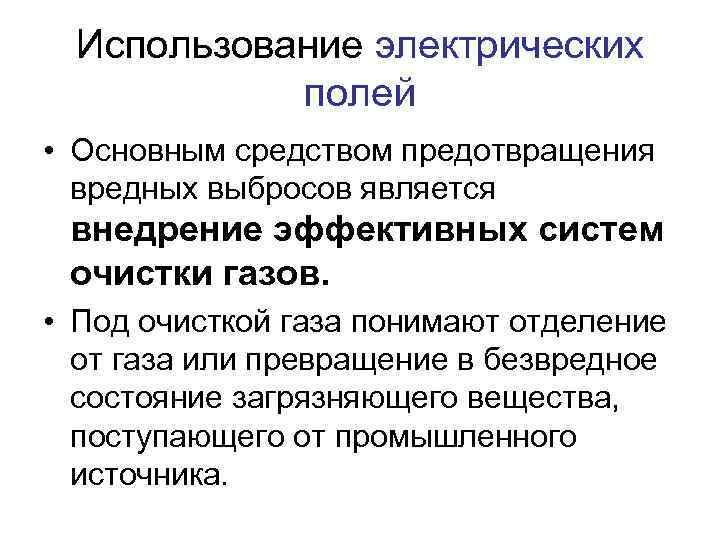

Использование электрических полей • Основным средством предотвращения вредных выбросов является внедрение эффективных систем очистки газов. • Под очисткой газа понимают отделение от газа или превращение в безвредное состояние загрязняющего вещества, поступающего от промышленного источника.

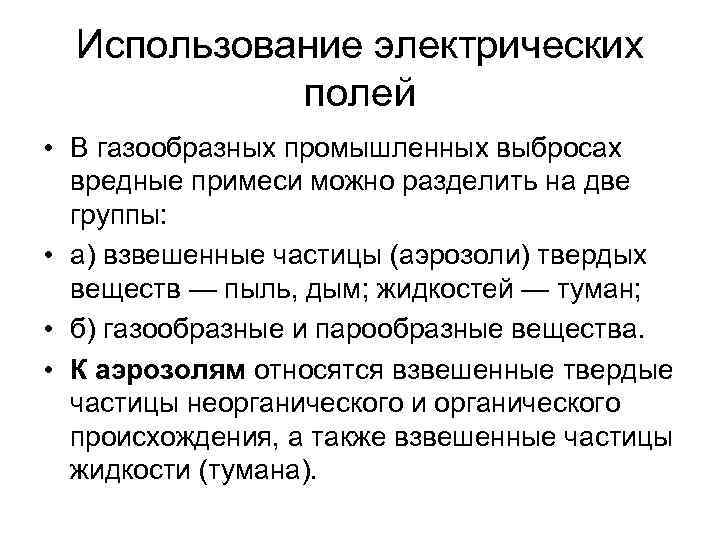

Использование электрических полей • В газообразных промышленных выбросах вредные примеси можно разделить на две группы: • а) взвешенные частицы (аэрозоли) твердых веществ — пыль, дым; жидкостей — туман; • б) газообразные и парообразные вещества. • К аэрозолям относятся взвешенные твердые частицы неорганического и органического происхождения, а также взвешенные частицы жидкости (тумана).

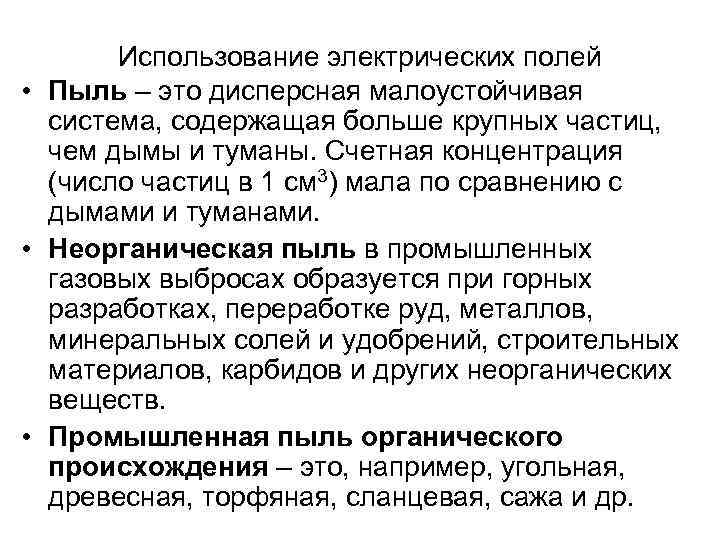

Использование электрических полей • Пыль – это дисперсная малоустойчивая система, содержащая больше крупных частиц, чем дымы и туманы. Счетная концентрация (число частиц в 1 см 3) мала по сравнению с дымами и туманами. • Неорганическая пыль в промышленных газовых выбросах образуется при горных разработках, переработке руд, металлов, минеральных солей и удобрений, строительных материалов, карбидов и других неорганических веществ. • Промышленная пыль органического происхождения – это, например, угольная, древесная, торфяная, сланцевая, сажа и др.

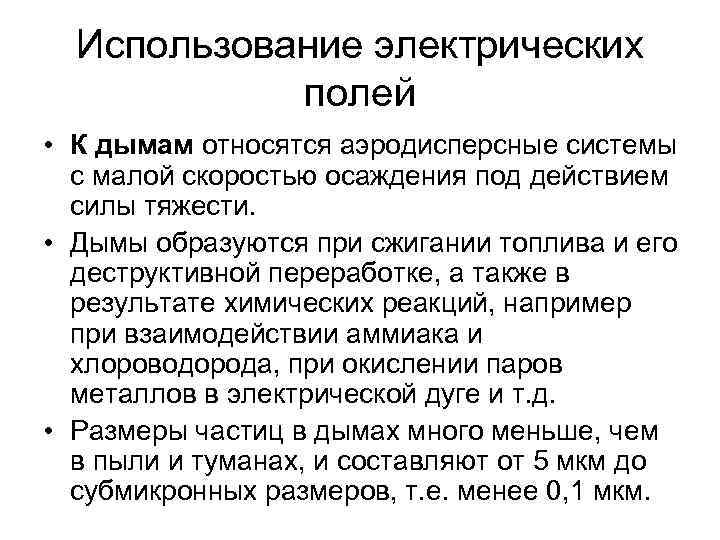

Использование электрических полей • К дымам относятся аэродисперсные системы с малой скоростью осаждения под действием силы тяжести. • Дымы образуются при сжигании топлива и его деструктивной переработке, а также в результате химических реакций, например при взаимодействии аммиака и хлороводорода, при окислении паров металлов в электрической дуге и т. д. • Размеры частиц в дымах много меньше, чем в пыли и туманах, и составляют от 5 мкм до субмикронных размеров, т. е. менее 0, 1 мкм.

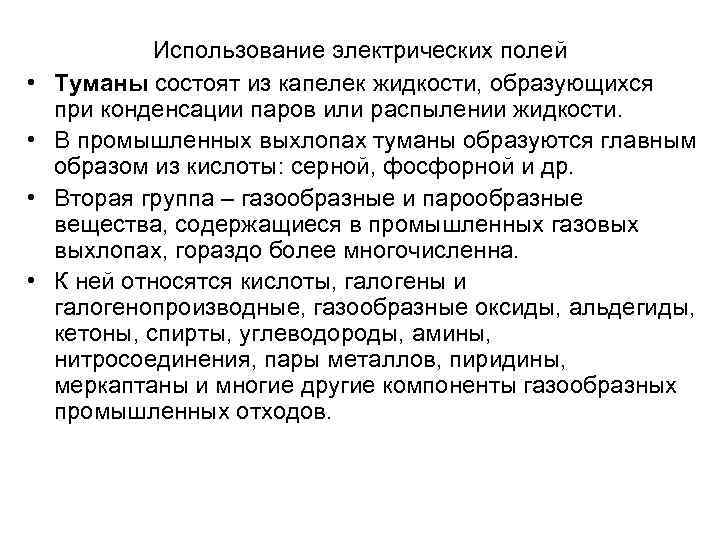

Использование электрических полей • Туманы состоят из капелек жидкости, образующихся при конденсации паров или распылении жидкости. • В промышленных выхлопах туманы образуются главным образом из кислоты: серной, фосфорной и др. • Вторая группа – газообразные и парообразные вещества, содержащиеся в промышленных газовых выхлопах, гораздо более многочисленна. • К ней относятся кислоты, галогены и галогенопроизводные, газообразные оксиды, альдегиды, кетоны, спирты, углеводороды, амины, нитросоединения, пары металлов, пиридины, меркаптаны и многие другие компоненты газообразных промышленных отходов.

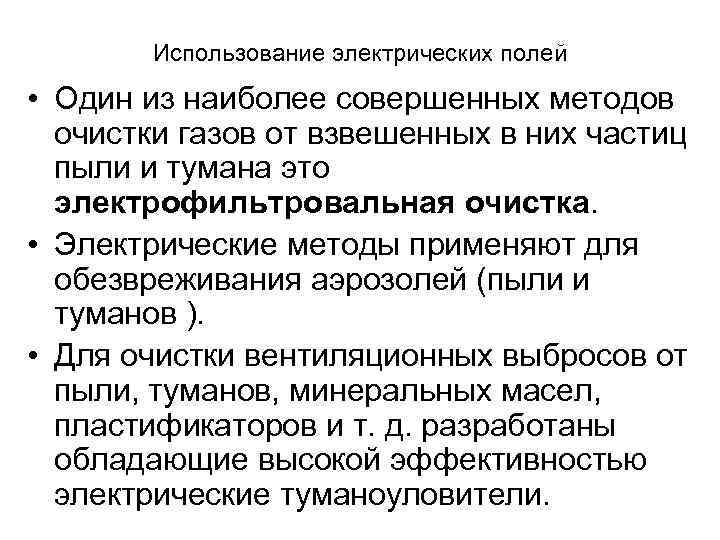

Использование электрических полей • Один из наиболее совершенных методов очистки газов от взвешенных в них частиц пыли и тумана это электрофильтровальная очистка. • Электрические методы применяют для обезвреживания аэрозолей (пыли и туманов ). • Для очистки вентиляционных выбросов от пыли, туманов, минеральных масел, пластификаторов и т. д. разработаны обладающие высокой эффективностью электрические туманоуловители.

Использование электрических полей • Электрическая очистка газа основана на принципе поляризации твердых частиц, содержащихся в газе или воздухе. Под действием электричества создается электрическое поле. Частицы поляризуются, притягиваются к одному из электродов и скапливаются на его поверхности. • Периодически образовывающийся налет удаляется. Применяется на предприятиях цветной и черной металлургии, химической и целлюлозно бумажной промышленности, промышленности строительных материалов, стекольных заводов в топливно энергетическом хозяйстве: для очистки обжиговых и отходящих газов из печей, сушилок, электролитных и стекло плавильных ванн, любых газов термических процессов, отходящего воздуха или газов от источников пыли на цементных заводах.

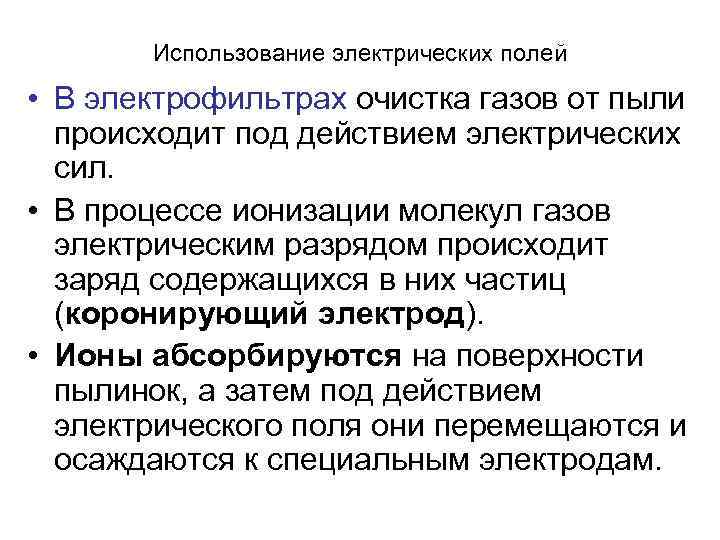

Использование электрических полей • В электрофильтрах очистка газов от пыли происходит под действием электрических сил. • В процессе ионизации молекул газов электрическим разрядом происходит заряд содержащихся в них частиц (коронирующий электрод). • Ионы абсорбируются на поверхности пылинок, а затем под действием электрического поля они перемещаются и осаждаются к специальным электродам.

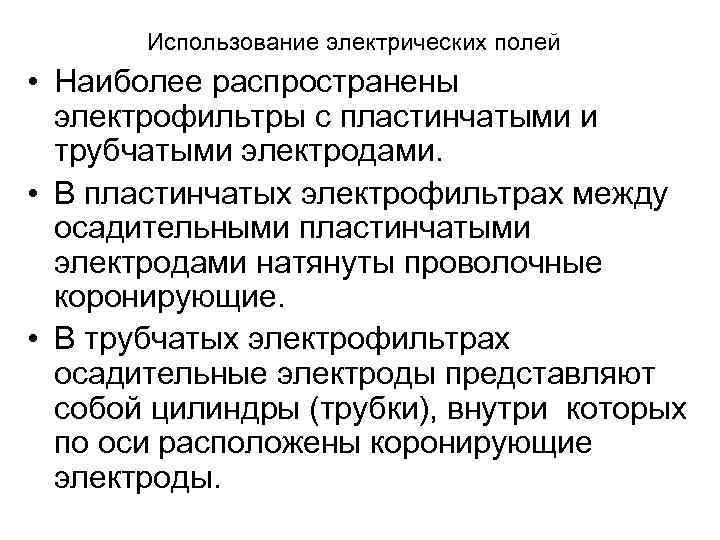

Использование электрических полей • Наиболее распространены электрофильтры с пластинчатыми и трубчатыми электродами. • В пластинчатых электрофильтрах между осадительными пластинчатыми электродами натянуты проволочные коронирующие. • В трубчатых электрофильтрах осадительные электроды представляют собой цилиндры (трубки), внутри которых по оси расположены коронирующие электроды.

Трубчатый электрофильтр: 1 осадительный электрод; 2 коронирующий электрод: 3 рама; 4 встряхивающее устройство; 5 изолятор

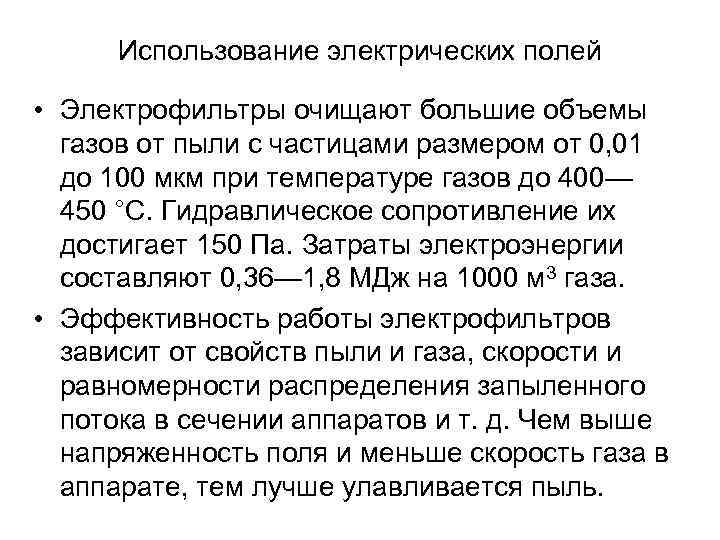

Использование электрических полей • Электрофильтры очищают большие объемы газов от пыли с частицами размером от 0, 01 до 100 мкм при температуре газов до 400— 450 °С. Гидравлическое сопротивление их достигает 150 Па. Затраты электроэнергии составляют 0, 36— 1, 8 МДж на 1000 м 3 газа. • Эффективность работы электрофильтров зависит от свойств пыли и газа, скорости и равномерности распределения запыленного потока в сечении аппаратов и т. д. Чем выше напряженность поля и меньше скорость газа в аппарате, тем лучше улавливается пыль.

Использование электрических полей

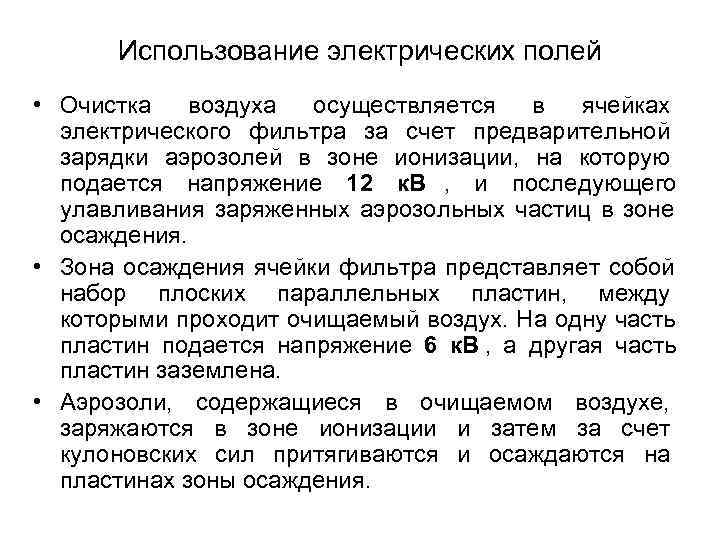

Использование электрических полей • Очистка воздуха осуществляется в ячейках электрического фильтра за счет предварительной зарядки аэрозолей в зоне ионизации, на которую подается напряжение 12 к. В , и последующего улавливания заряженных аэрозольных частиц в зоне осаждения. • Зона осаждения ячейки фильтра представляет собой набор плоских параллельных пластин, между которыми проходит очищаемый воздух. На одну часть пластин подается напряжение 6 к. В , а другая часть пластин заземлена. • Аэрозоли, содержащиеся в очищаемом воздухе, заряжаются в зоне ионизации и затем за счет кулоновских сил притягиваются и осаждаются на пластинах зоны осаждения.

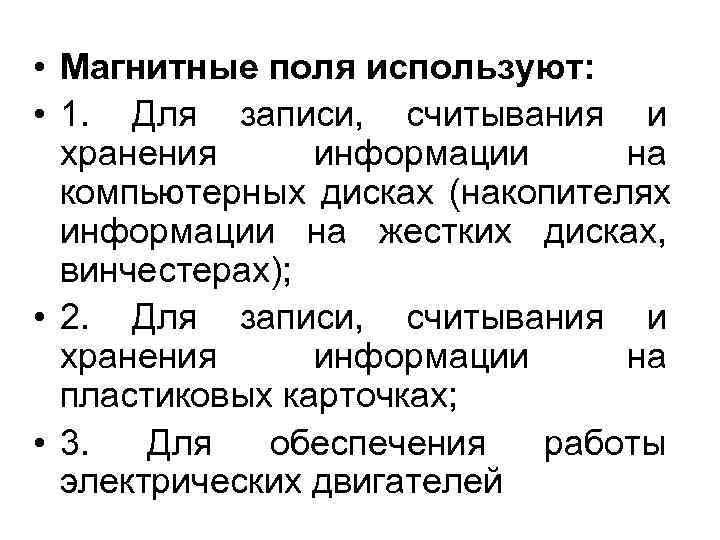

• Магнитные поля используют: • 1. Для записи, считывания и хранения информации на компьютерных дисках (накопителях информации на жестких дисках, винчестерах); • 2. Для записи, считывания и хранения информации на пластиковых карточках; • 3. Для обеспечения работы электрических двигателей

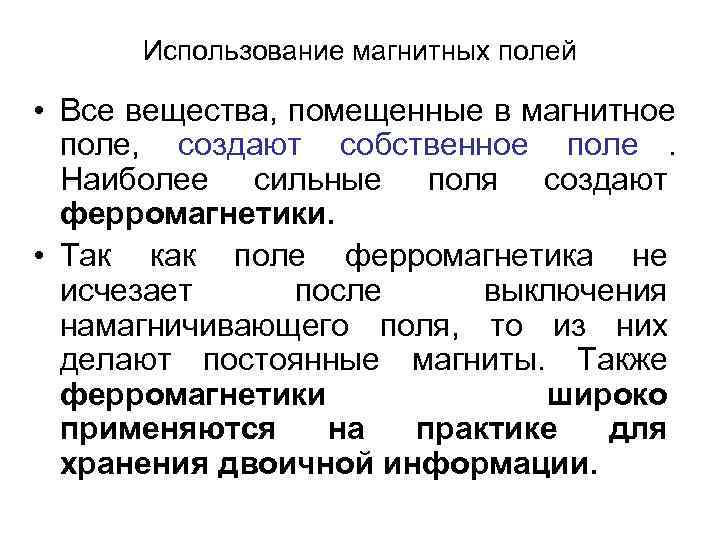

Использование магнитных полей • Все вещества, помещенные в магнитное поле, создают собственное поле. Наиболее сильные поля создают ферромагнетики. • Так как поле ферромагнетика не исчезает после выключения намагничивающего поля, то из них делают постоянные магниты. Также ферромагнетики широко применяются на практике для хранения двоичной информации.

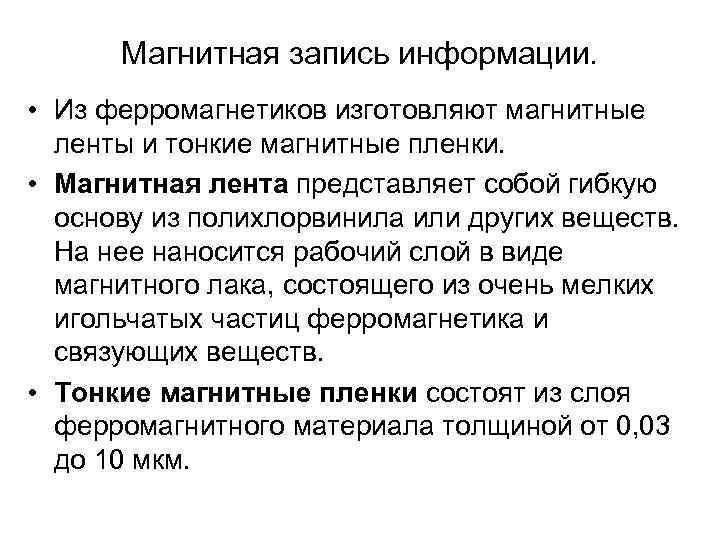

Магнитная запись информации. • Из ферромагнетиков изготовляют магнитные ленты и тонкие магнитные пленки. • Магнитная лента представляет собой гибкую основу из полихлорвинила или других веществ. На нее наносится рабочий слой в виде магнитного лака, состоящего из очень мелких игольчатых частиц ферромагнетика и связующих веществ. • Тонкие магнитные пленки состоят из слоя ферромагнитного материала толщиной от 0, 03 до 10 мкм.

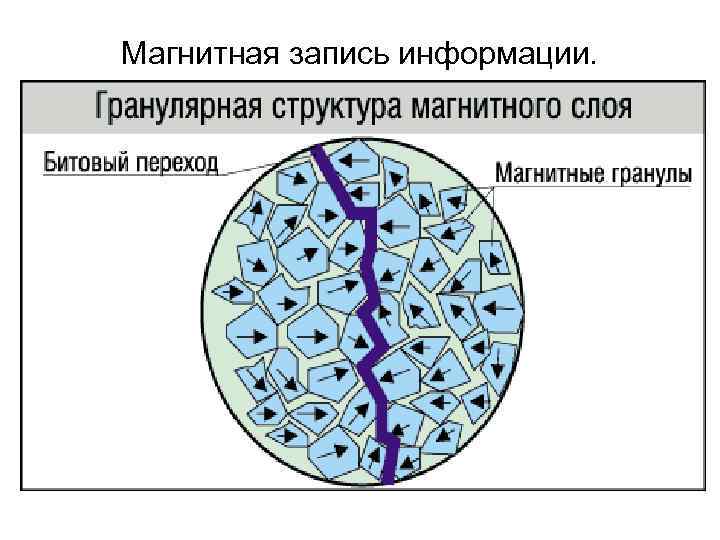

Магнитная запись информации. • Обычная ферромагнитная среда имеет гранулярную структуру и состоит из нескольких магнитных гранул (доменов), или кластеров. • Магнитные гранулы обычно располагаются нерегулярно и упаковываются случайным образом. Сегодня типичный размер гранул составляет 5 15 нм.

Магнитная запись информации.

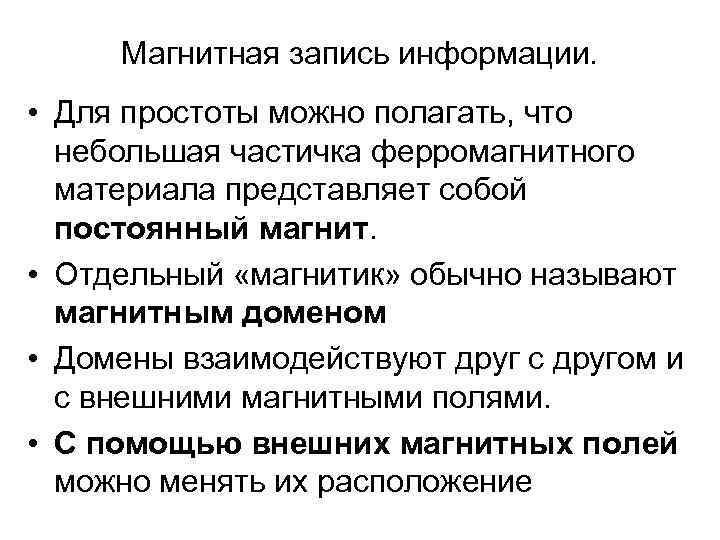

Магнитная запись информации. • Для простоты можно полагать, что небольшая частичка ферромагнитного материала представляет собой постоянный магнит. • Отдельный «магнитик» обычно называют магнитным доменом • Домены взаимодействуют друг с другом и с внешними магнитными полями. • С помощью внешних магнитных полей можно менять их расположение

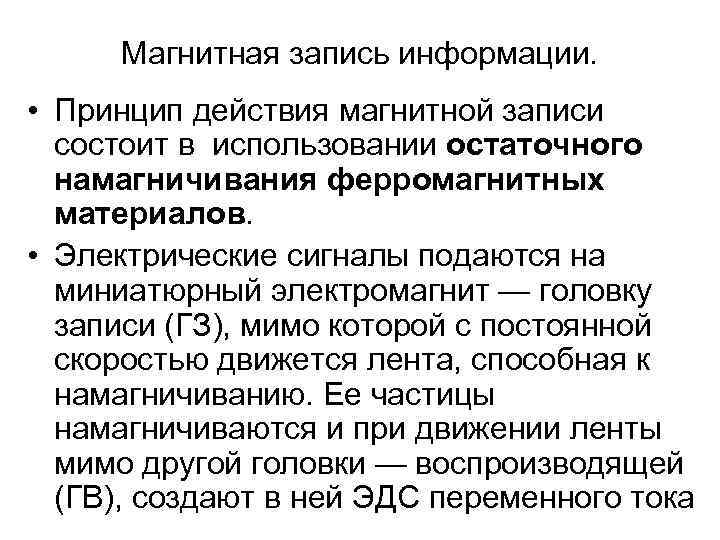

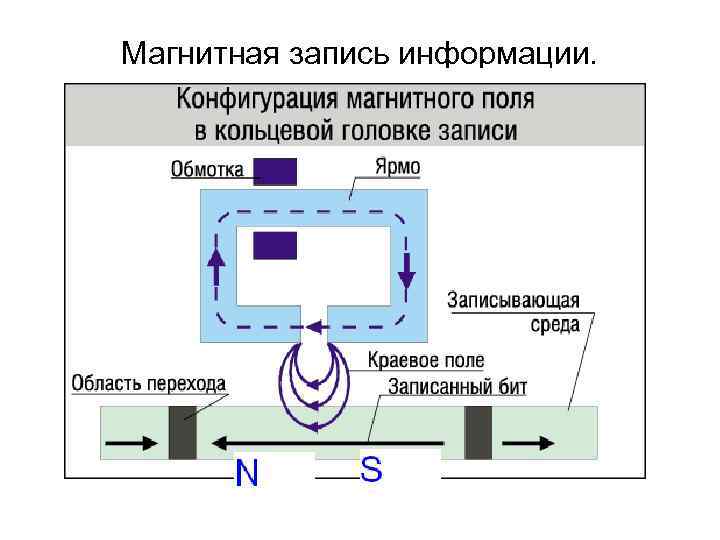

Магнитная запись информации. • Принцип действия магнитной записи состоит в использовании остаточного намагничивания ферромагнитных материалов. • Электрические сигналы подаются на миниатюрный электромагнит — головку записи (ГЗ), мимо которой с постоянной скоростью движется лента, способная к намагничиванию. Ее частицы намагничиваются и при движении ленты мимо другой головки — воспроизводящей (ГВ), создают в ней ЭДС переменного тока

Магнитная запись информации.

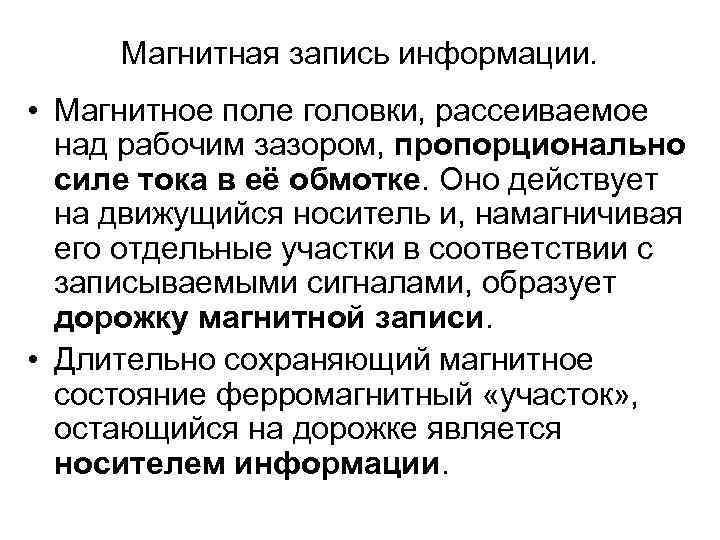

Магнитная запись информации. • Магнитное поле головки, рассеиваемое над рабочим зазором, пропорционально силе тока в её обмотке. Оно действует на движущийся носитель и, намагничивая его отдельные участки в соответствии с записываемыми сигналами, образует дорожку магнитной записи. • Длительно сохраняющий магнитное состояние ферромагнитный «участок» , остающийся на дорожке является носителем информации.

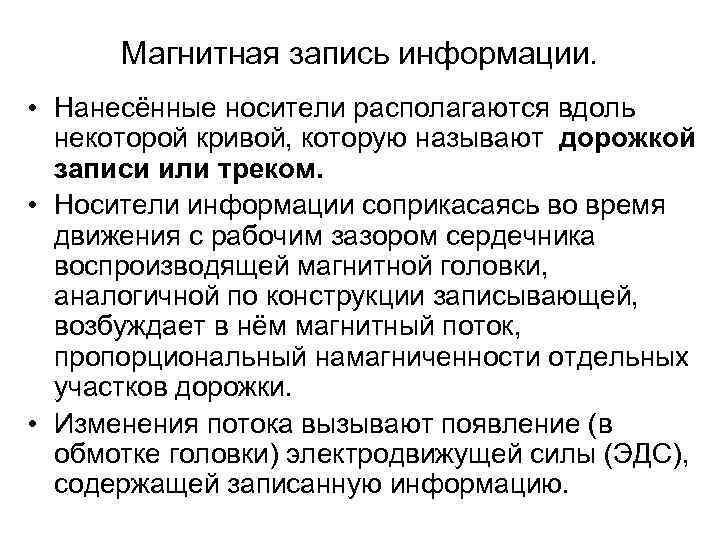

Магнитная запись информации. • Нанесённые носители располагаются вдоль некоторой кривой, которую называют дорожкой записи или треком. • Носители информации соприкасаясь во время движения с рабочим зазором сердечника воспроизводящей магнитной головки, аналогичной по конструкции записывающей, возбуждает в нём магнитный поток, пропорциональный намагниченности отдельных участков дорожки. • Изменения потока вызывают появление (в обмотке головки) электродвижущей силы (ЭДС), содержащей записанную информацию.

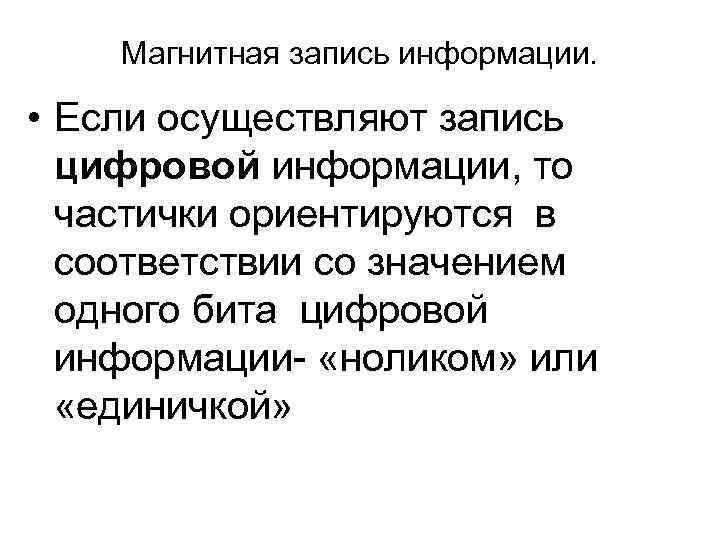

Магнитная запись информации. • Если осуществляют запись цифровой информации, то частички ориентируются в соответствии со значением одного бита цифровой информации «ноликом» или «единичкой»

Магнитная запись информации.

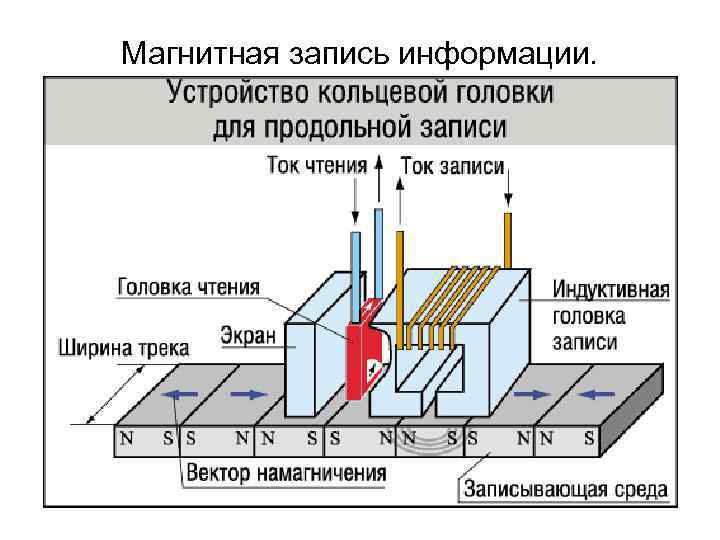

Магнитная запись информации.

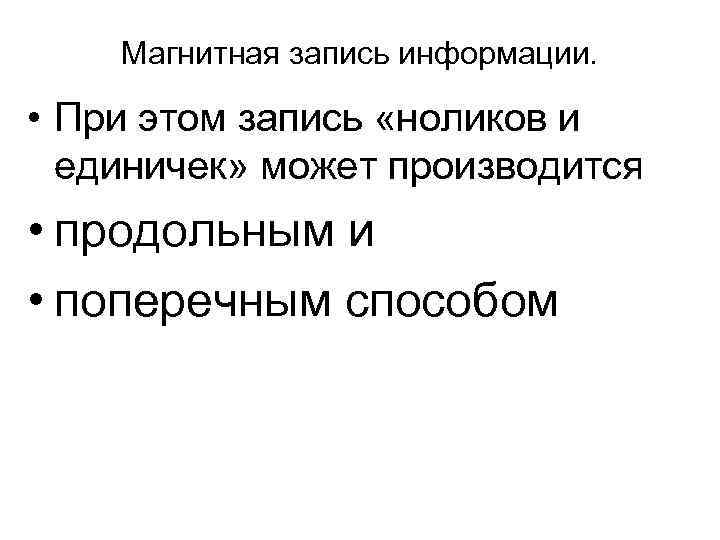

Магнитная запись информации. • При этом запись «ноликов и единичек» может производится • продольным и • поперечным способом

Магнитная запись информации.

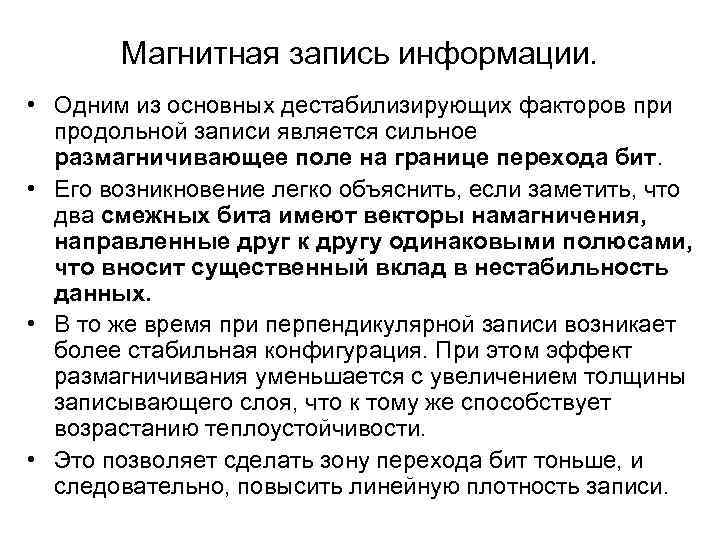

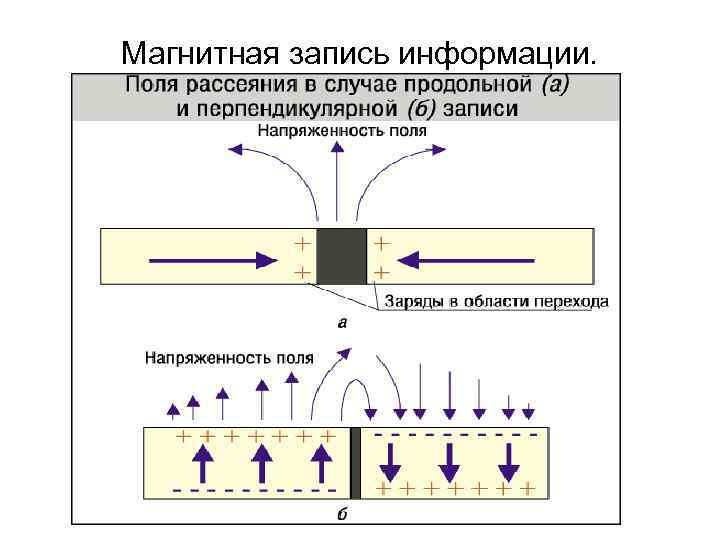

Магнитная запись информации. • Одним из основных дестабилизирующих факторов при продольной записи является сильное размагничивающее поле на границе перехода бит. • Его возникновение легко объяснить, если заметить, что два смежных бита имеют векторы намагничения, направленные друг к другу одинаковыми полюсами, что вносит существенный вклад в нестабильность данных. • В то же время при перпендикулярной записи возникает более стабильная конфигурация. При этом эффект размагничивания уменьшается с увеличением толщины записывающего слоя, что к тому же способствует возрастанию теплоустойчивости. • Это позволяет сделать зону перехода бит тоньше, и следовательно, повысить линейную плотность записи.

Магнитная запись информации.

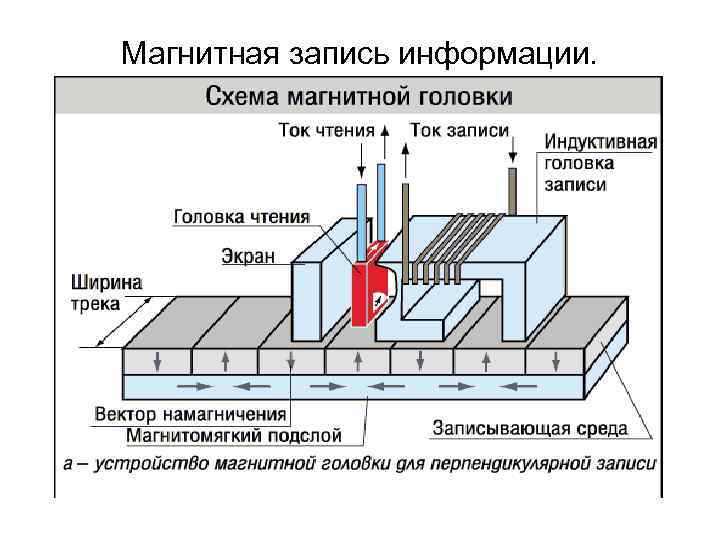

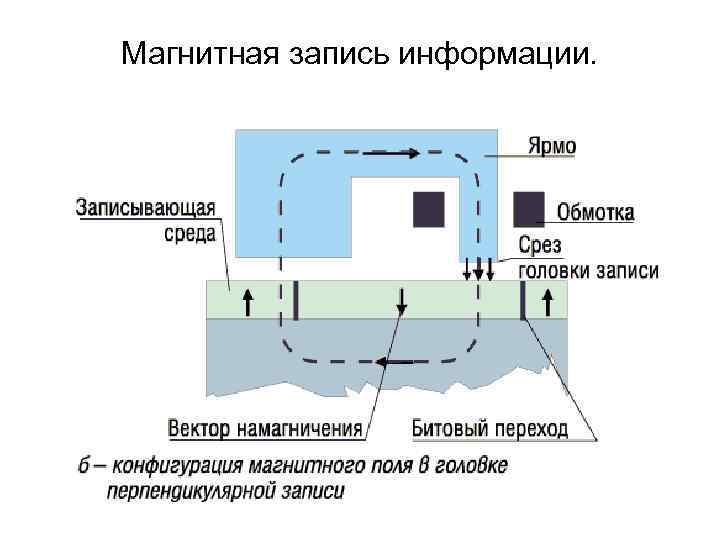

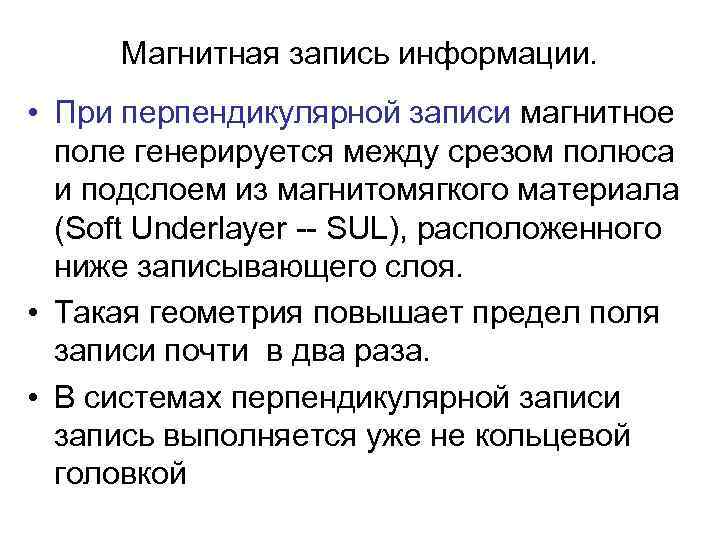

Магнитная запись информации. • При перпендикулярной записи магнитное поле генерируется между срезом полюса и подслоем из магнитомягкого материала (Soft Underlayer SUL), расположенного ниже записывающего слоя. • Такая геометрия повышает предел поля записи почти в два раза. • В системах перпендикулярной записи запись выполняется уже не кольцевой головкой

Магнитная запись информации.

Магнитная запись информации.

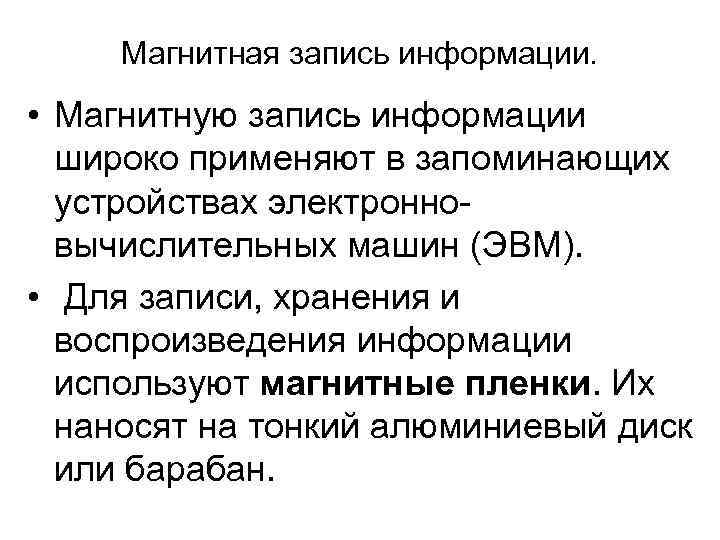

Магнитная запись информации. • Магнитную запись информации широко применяют в запоминающих устройствах электронно вычислительных машин (ЭВМ). • Для записи, хранения и воспроизведения информации используют магнитные пленки. Их наносят на тонкий алюминиевый диск или барабан.

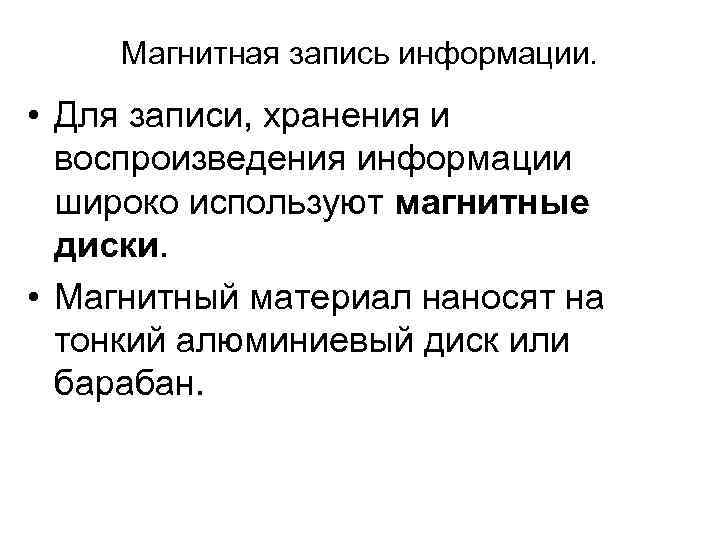

Магнитная запись информации. • Для записи, хранения и воспроизведения информации широко используют магнитные диски. • Магнитный материал наносят на тонкий алюминиевый диск или барабан.

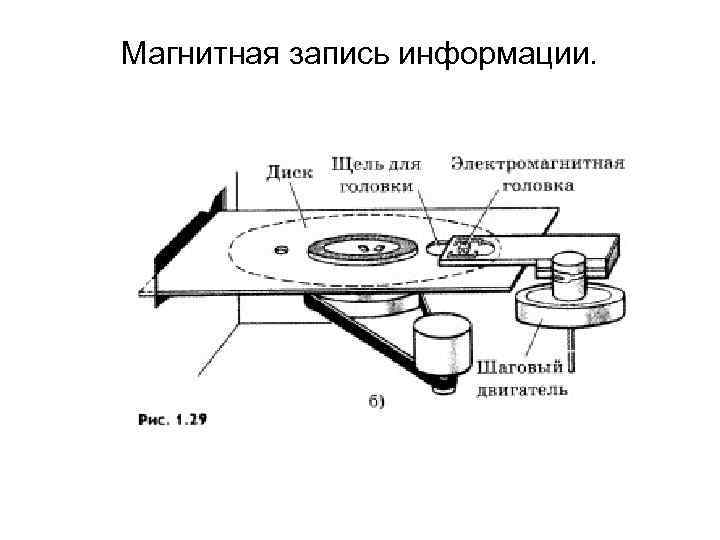

Магнитная запись информации.

Магнитная запись информации.

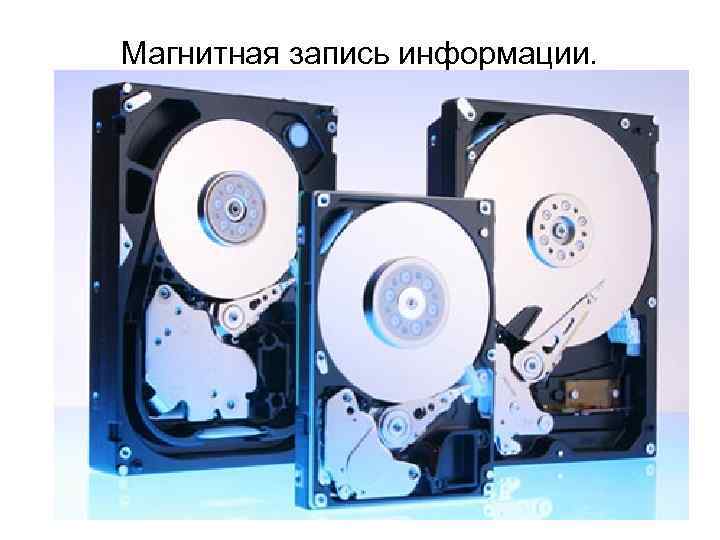

Магнитная запись информации.

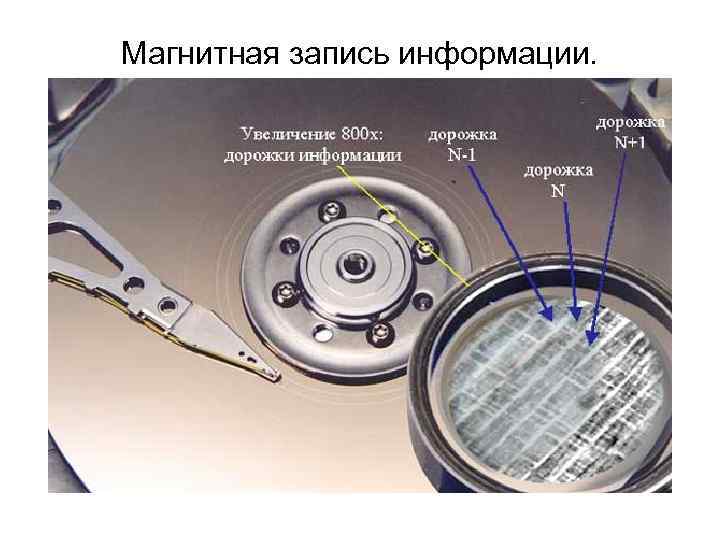

Магнитная запись информации.

Магнитная запись информации. • Как известно, емкость жесткого диска зависит от величины элементарных частиц доменов, формирующих на магнитной пластине логические нули и единицы, или, другими словами, от плотности записи информации.

• Наиболее значительным фактором для дисков, является поверхностная плотность, поскольку она определяет его основные параметры: физические размеры, емкость, производительность и стоимость одного мегабайта. • В свою очередь, поверхностная плотность зависит от двух факторов: плотности треков, определяемой числом треков на дюйм (Track Per Inch TPI), и линейной плотности количеством бит на дюйм трека (Bit Per Inch BPI).

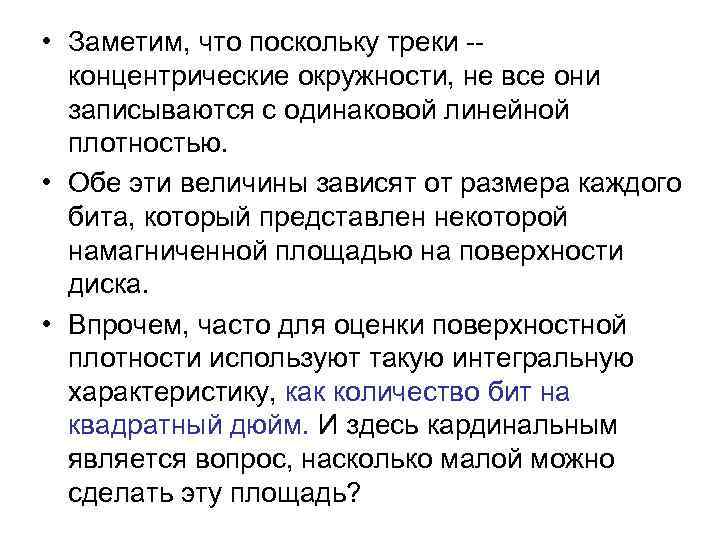

• Заметим, что поскольку треки концентрические окружности, не все они записываются с одинаковой линейной плотностью. • Обе эти величины зависят от размера каждого бита, который представлен некоторой намагниченной площадью на поверхности диска. • Впрочем, часто для оценки поверхностной плотности используют такую интегральную характеристику, как количество бит на квадратный дюйм. И здесь кардинальным является вопрос, насколько малой можно сделать эту площадь?

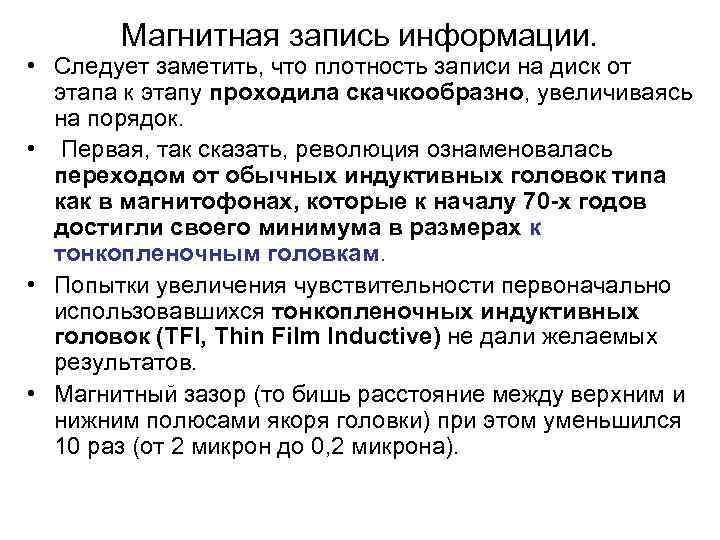

Магнитная запись информации. • Следует заметить, что плотность записи на диск от этапа к этапу проходила скачкообразно, увеличиваясь на порядок. • Первая, так сказать, революция ознаменовалась переходом от обычных индуктивных головок типа как в магнитофонах, которые к началу 70 -х годов достигли своего минимума в размерах к тонкопленочным головкам. • Попытки увеличения чувствительности первоначально использовавшихся тонкопленочных индуктивных головок (TFI, Thin Film Inductive) не дали желаемых результатов. • Магнитный зазор (то бишь расстояние между верхним и нижним полюсами якоря головки) при этом уменьшился 10 раз (от 2 микрон до 0, 2 микрона).

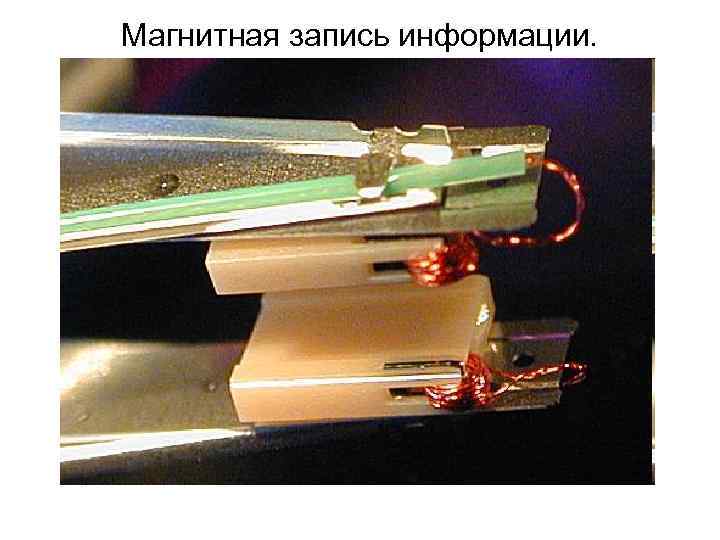

Магнитная запись информации.

Магнитная запись информации.

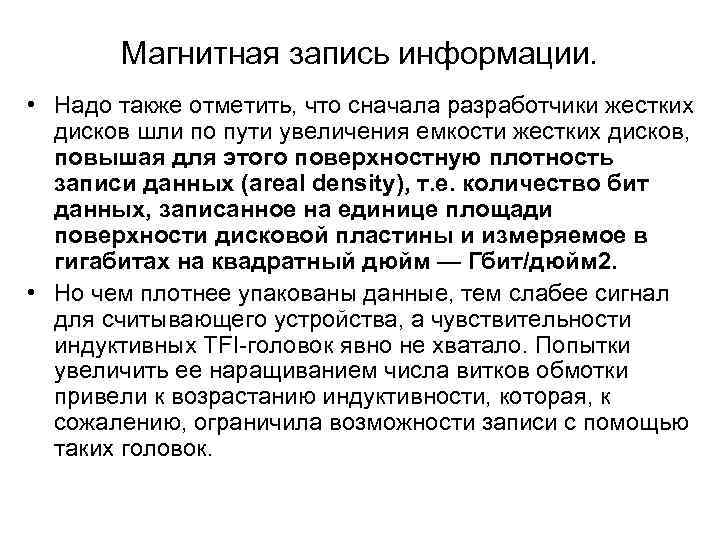

Магнитная запись информации. • Надо также отметить, что сначала разработчики жестких дисков шли по пути увеличения емкости жестких дисков, повышая для этого поверхностную плотность записи данных (areal density), т. е. количество бит данных, записанное на единице площади поверхности дисковой пластины и измеряемое в гигабитах на квадратный дюйм — Гбит/дюйм 2. • Но чем плотнее упакованы данные, тем слабее сигнал для считывающего устройства, а чувствительности индуктивных TFI головок явно не хватало. Попытки увеличить ее наращиванием числа витков обмотки привели к возрастанию индуктивности, которая, к сожалению, ограничила возможности записи с помощью таких головок.

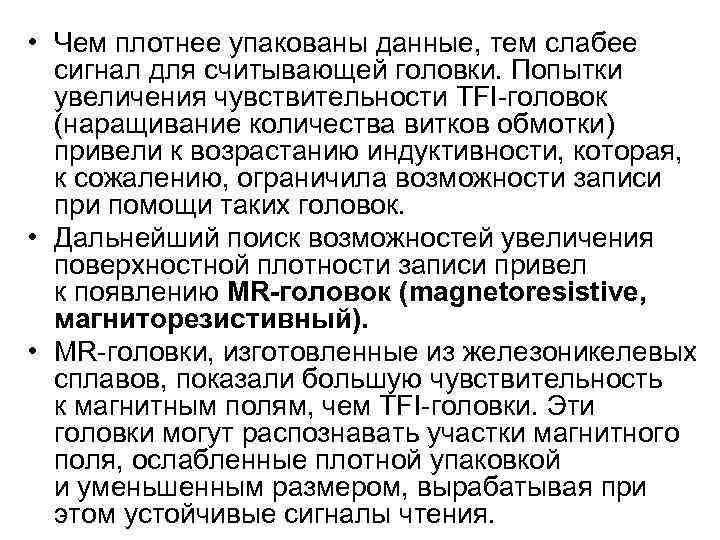

• Чем плотнее упакованы данные, тем слабее сигнал для считывающей головки. Попытки увеличения чувствительности TFI головок (наращивание количества витков обмотки) привели к возрастанию индуктивности, которая, к сожалению, ограничила возможности записи при помощи таких головок. • Дальнейший поиск возможностей увеличения поверхностной плотности записи привел к появлению MR-головок (magnetoresistive, магниторезистивный). • MR головки, изготовленные из железоникелевых сплавов, показали большую чувствительность к магнитным полям, чем TFI головки. Эти головки могут распознавать участки магнитного поля, ослабленные плотной упаковкой и уменьшенным размером, вырабатывая при этом устойчивые сигналы чтения.

Магнитная запись информации.

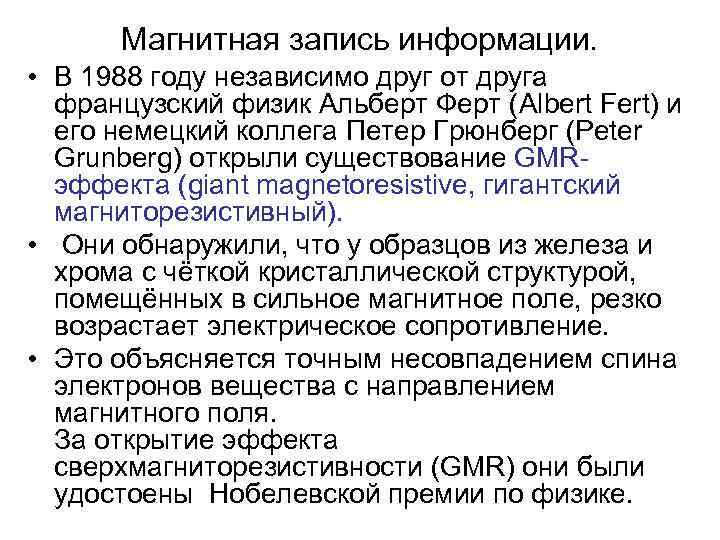

Магнитная запись информации. • В 1988 году независимо друг от друга французский физик Альберт Ферт (Albert Fert) и его немецкий коллега Петер Грюнберг (Peter Grunberg) открыли существование GMR эффекта (giant magnetoresistive, гигантский магниторезистивный). • Они обнаружили, что у образцов из железа и хрома с чёткой кристаллической структурой, помещённых в сильное магнитное поле, резко возрастает электрическое сопротивление. • Это объясняется точным несовпадением спина электронов вещества с направлением магнитного поля. За открытие эффекта сверхмагниторезистивности (GMR) они были удостоены Нобелевской премии по физике.

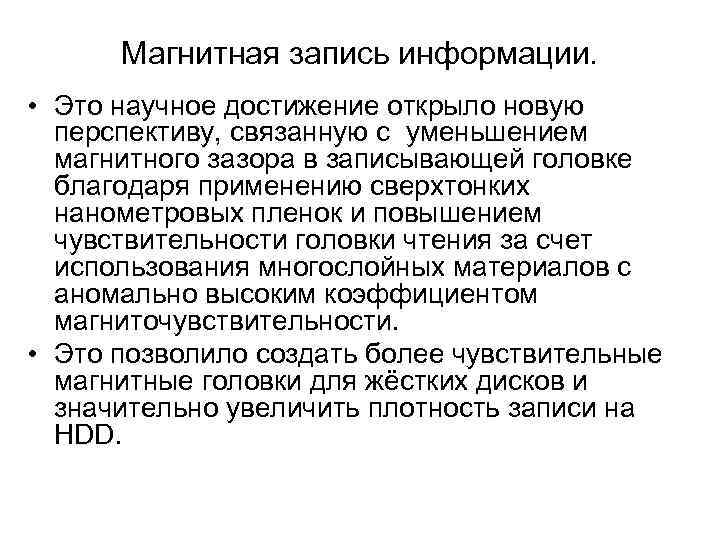

Магнитная запись информации. • Это научное достижение открыло новую перспективу, связанную с уменьшением магнитного зазора в записывающей головке благодаря применению сверхтонких нанометровых пленок и повышением чувствительности головки чтения за счет использования многослойных материалов с аномально высоким коэффициентом магниточувствительности. • Это позволило создать более чувствительные магнитные головки для жёстких дисков и значительно увеличить плотность записи на HDD.

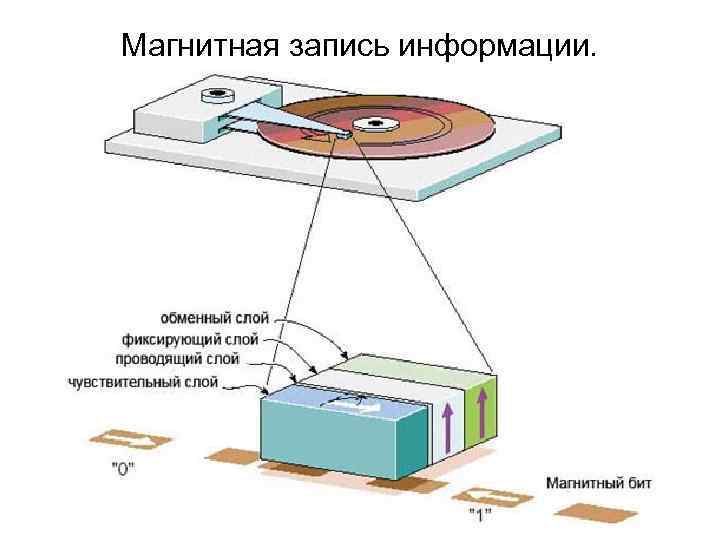

Магнитная запись информации.

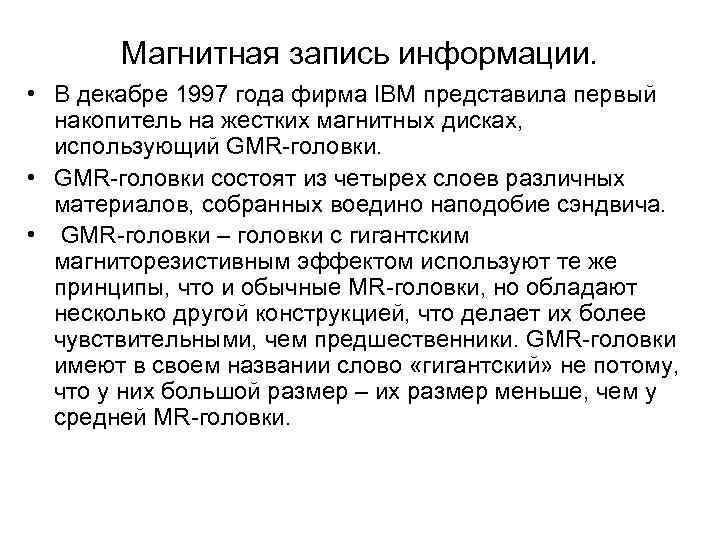

Магнитная запись информации. • В декабре 1997 года фирма IBM представила первый накопитель на жестких магнитных дисках, использующий GMR головки. • GMR головки состоят из четырех слоев различных материалов, собранных воедино наподобие сэндвича. • GMR головки – головки с гигантским магниторезистивным эффектом используют те же принципы, что и обычные MR головки, но обладают несколько другой конструкцией, что делает их более чувствительными, чем предшественники. GMR головки имеют в своем названии слово «гигантский» не потому, что у них большой размер – их размер меньше, чем у средней MR головки.

Магнитная запись информации. • В состав MR и GMR сенсоров входит несколько тонкопленочных элементов. В обоих сенсорах есть чувствительный слой (sensing layer), который реагирует на изменение внешнего магнитного поля. Помимо этого к чувствительному слою дополнительно прикладывается создаваемая специальными подмагничивающими тонкопленочными элементами (hard bias) постоянное внешнее магнитное поле, которое направлено так же, как и собственное магнитное поле чувствительного слоя. Такое подмагничивание нужно для того, чтобы создать внутри чувствительного слоя стабильную однодоменную магнитную структуру (single magnetic domain) с постоянным магнитным полем, что, с одной стороны, минимизирует доменный шум (domain noise), а с другой стороны — обеспечивает «непротиворечивость» чтения данных.

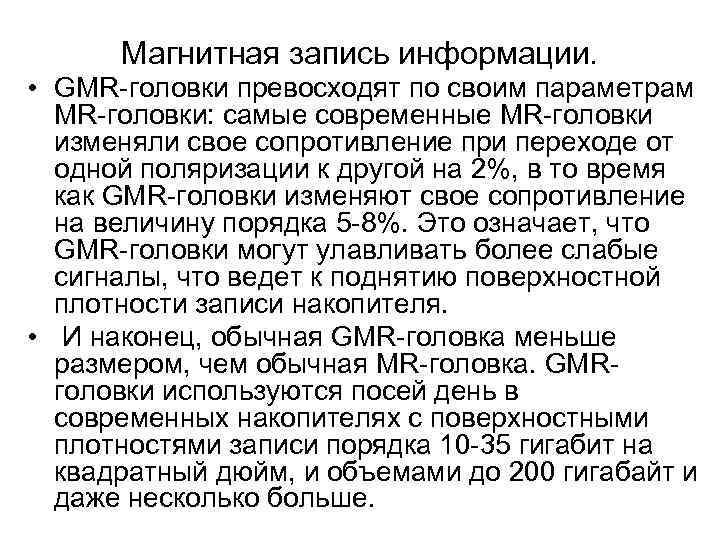

Магнитная запись информации. • GMR головки превосходят по своим параметрам MR головки: самые современные MR головки изменяли свое сопротивление при переходе от одной поляризации к другой на 2%, в то время как GMR головки изменяют свое сопротивление на величину порядка 5 8%. Это означает, что GMR головки могут улавливать более слабые сигналы, что ведет к поднятию поверхностной плотности записи накопителя. • И наконец, обычная GMR головка меньше размером, чем обычная MR головка. GMR головки используются посей день в современных накопителях с поверхностными плотностями записи порядка 10 35 гигабит на квадратный дюйм, и объемами до 200 гигабайт и даже несколько больше.

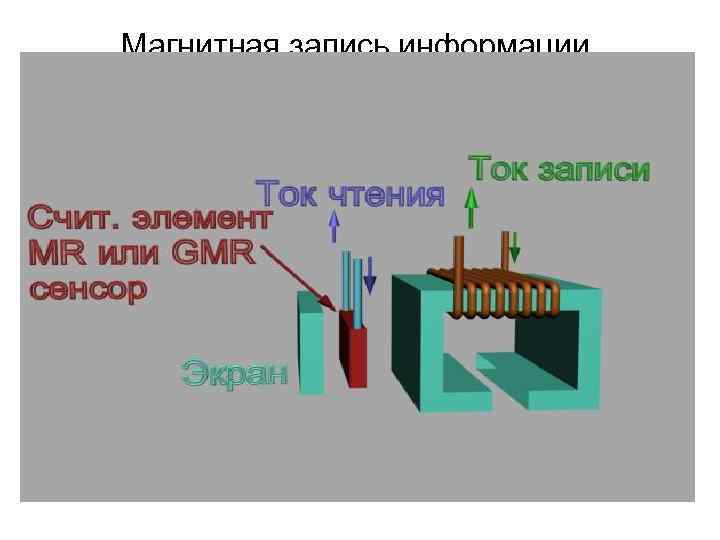

Магнитная запись информации.

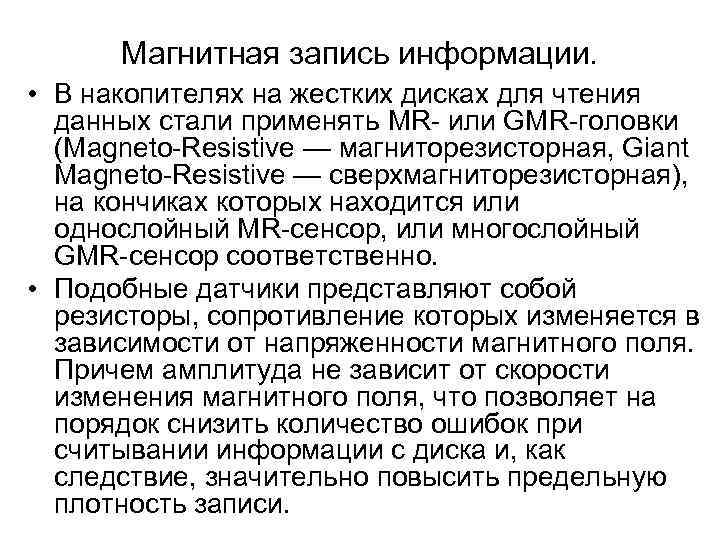

Магнитная запись информации. • В накопителях на жестких дисках для чтения данных стали применять MR или GMR головки (Magneto Resistive — магниторезисторная, Giant Magneto Resistive — сверхмагниторезисторная), на кончиках которых находится или однослойный MR сенсор, или многослойный GMR сенсор соответственно. • Подобные датчики представляют собой резисторы, сопротивление которых изменяется в зависимости от напряженности магнитного поля. Причем амплитуда не зависит от скорости изменения магнитного поля, что позволяет на порядок снизить количество ошибок при считывании информации c диска и, как следствие, значительно повысить предельную плотность записи.

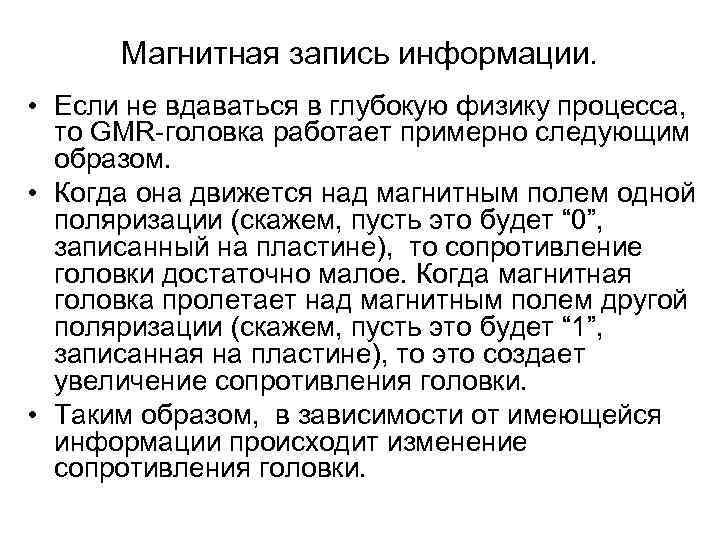

Магнитная запись информации. • Если не вдаваться в глубокую физику процесса, то GMR головка работает примерно следующим образом. • Когда она движется над магнитным полем одной поляризации (скажем, пусть это будет “ 0”, записанный на пластине), то сопротивление головки достаточно малое. Когда магнитная головка пролетает над магнитным полем другой поляризации (скажем, пусть это будет “ 1”, записанная на пластине), то это создает увеличение сопротивления головки. • Таким образом, в зависимости от имеющейся информации происходит изменение сопротивления головки.

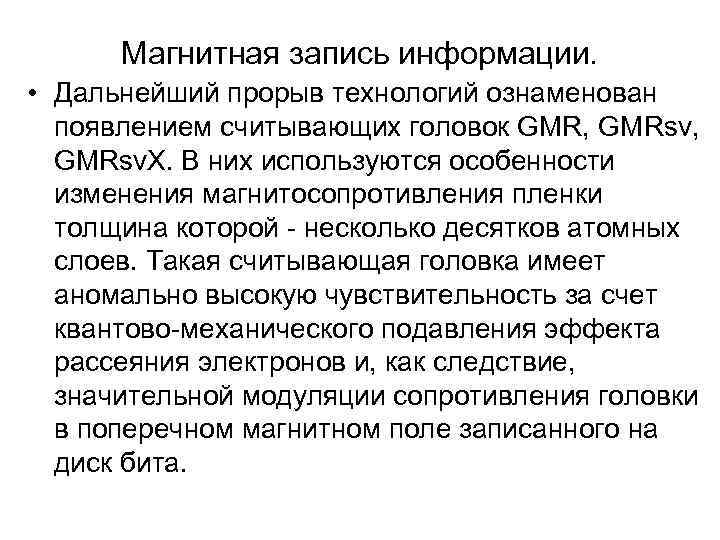

Магнитная запись информации. • Дальнейший прорыв технологий ознаменован появлением считывающих головок GMR, GMRsv. X. В них используются особенности изменения магнитосопротивления пленки толщина которой несколько десятков атомных слоев. Такая считывающая головка имеет аномально высокую чувствительность за счет квантово механического подавления эффекта рассеяния электронов и, как следствие, значительной модуляции сопротивления головки в поперечном магнитном поле записанного на диск бита.

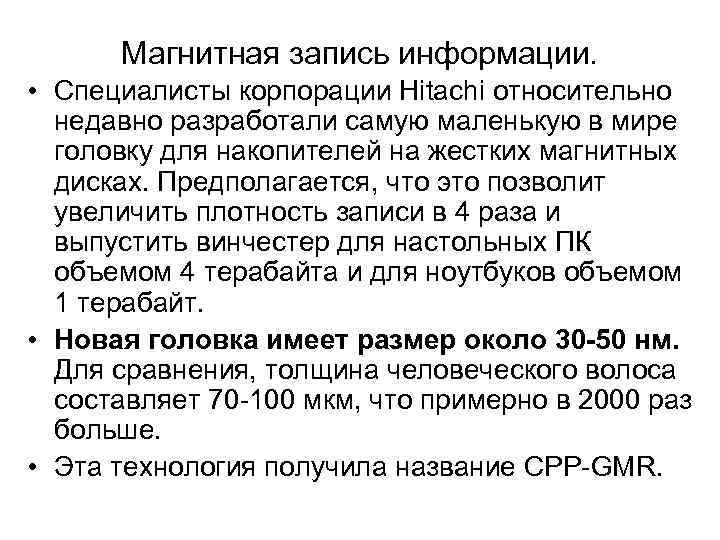

Магнитная запись информации. • Специалисты корпорации Hitachi относительно недавно разработали самую маленькую в мире головку для накопителей на жестких магнитных дисках. Предполагается, что это позволит увеличить плотность записи в 4 раза и выпустить винчестер для настольных ПК объемом 4 терабайта и для ноутбуков объемом 1 терабайт. • Новая головка имеет размер около 30 -50 нм. Для сравнения, толщина человеческого волоса составляет 70 100 мкм, что примерно в 2000 раз больше. • Эта технология получила название CPP GMR.

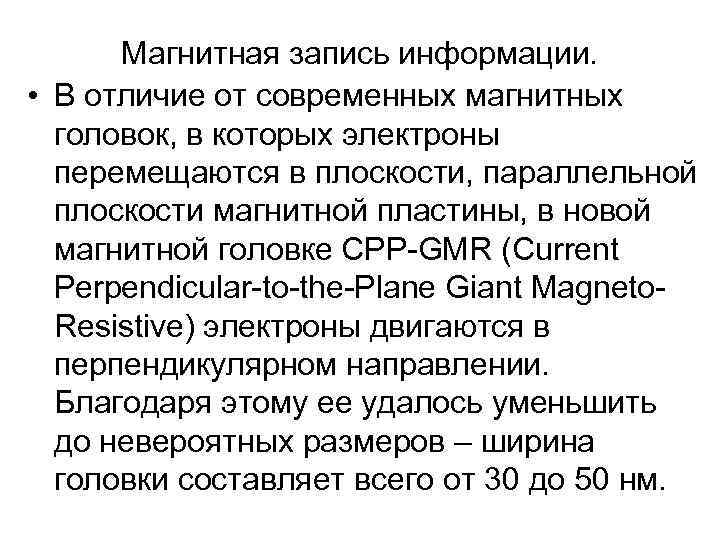

Магнитная запись информации. • В отличие от современных магнитных головок, в которых электроны перемещаются в плоскости, параллельной плоскости магнитной пластины, в новой магнитной головке CPP GMR (Current Perpendicular to the Plane Giant Magneto Resistive) электроны двигаются в перпендикулярном направлении. Благодаря этому ее удалось уменьшить до невероятных размеров – ширина головки составляет всего от 30 до 50 нм.

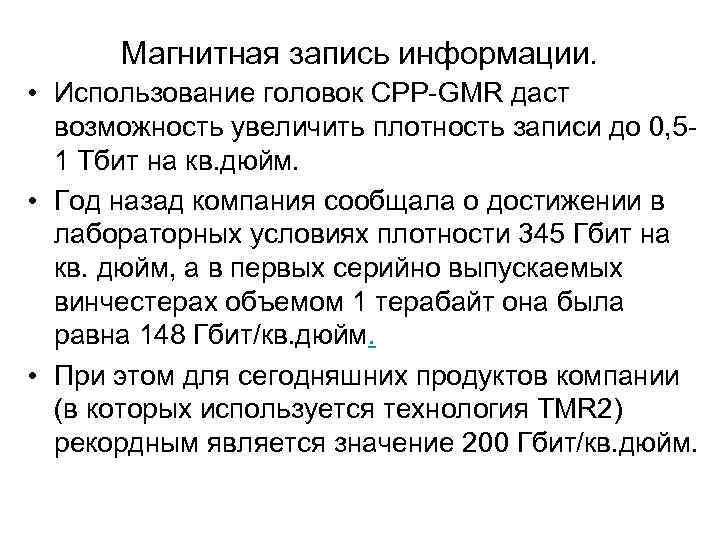

Магнитная запись информации. • Использование головок CPP GMR даст возможность увеличить плотность записи до 0, 5 1 Тбит на кв. дюйм. • Год назад компания сообщала о достижении в лабораторных условиях плотности 345 Гбит на кв. дюйм, а в первых серийно выпускаемых винчестерах объемом 1 терабайт она была равна 148 Гбит/кв. дюйм. • При этом для сегодняшних продуктов компании (в которых используется технология TMR 2) рекордным является значение 200 Гбит/кв. дюйм.

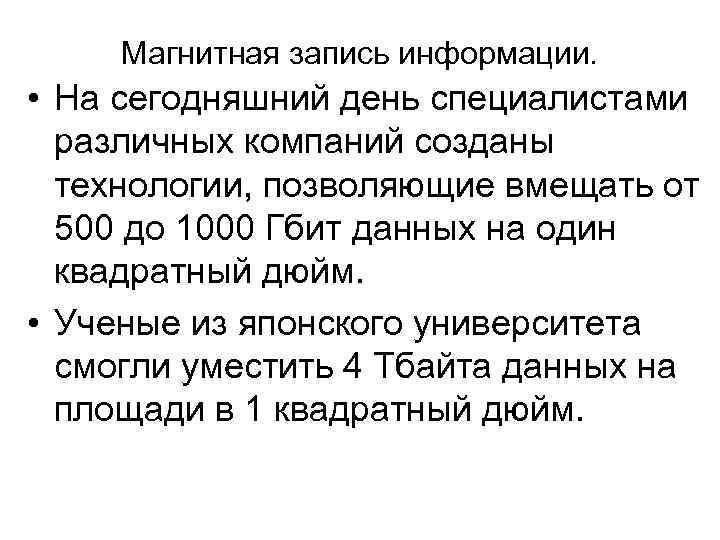

Магнитная запись информации. • На сегодняшний день специалистами различных компаний созданы технологии, позволяющие вмещать от 500 до 1000 Гбит данных на один квадратный дюйм. • Ученые из японского университета смогли уместить 4 Тбайта данных на площади в 1 квадратный дюйм.

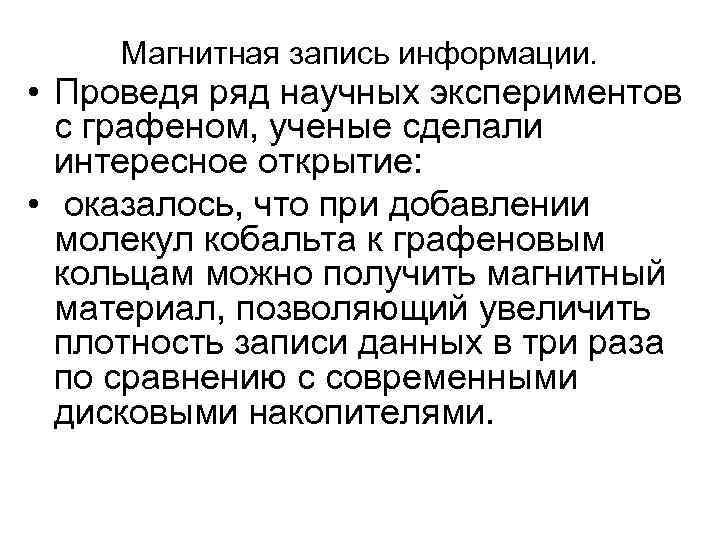

Магнитная запись информации. • Проведя ряд научных экспериментов с графеном, ученые сделали интересное открытие: • оказалось, что при добавлении молекул кобальта к графеновым кольцам можно получить магнитный материал, позволяющий увеличить плотность записи данных в три раза по сравнению с современными дисковыми накопителями.

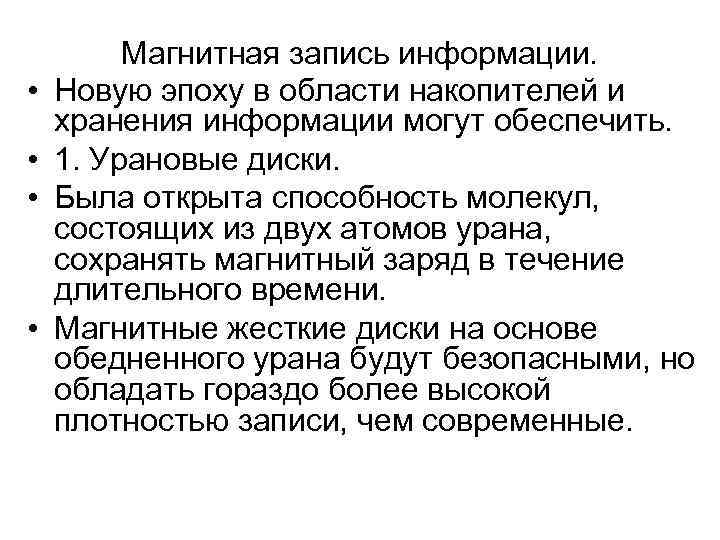

Магнитная запись информации. • Новую эпоху в области накопителей и хранения информации могут обеспечить. • 1. Урановые диски. • Была открыта способность молекул, состоящих из двух атомов урана, сохранять магнитный заряд в течение длительного времени. • Магнитные жесткие диски на основе обедненного урана будут безопасными, но обладать гораздо более высокой плотностью записи, чем современные.

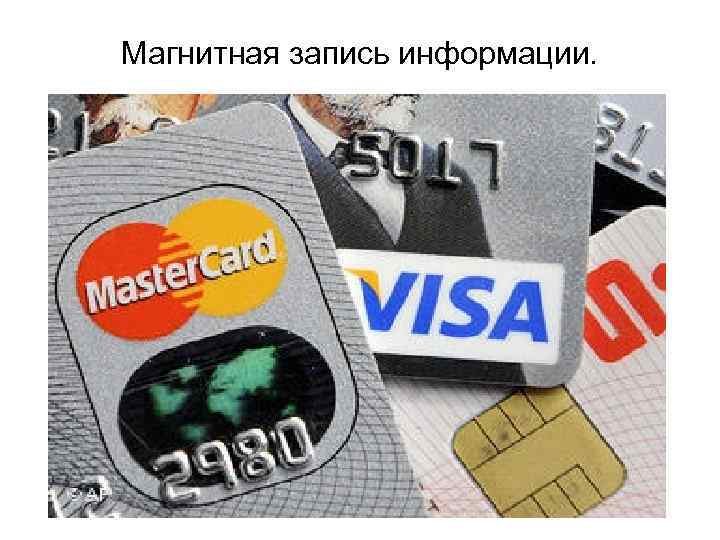

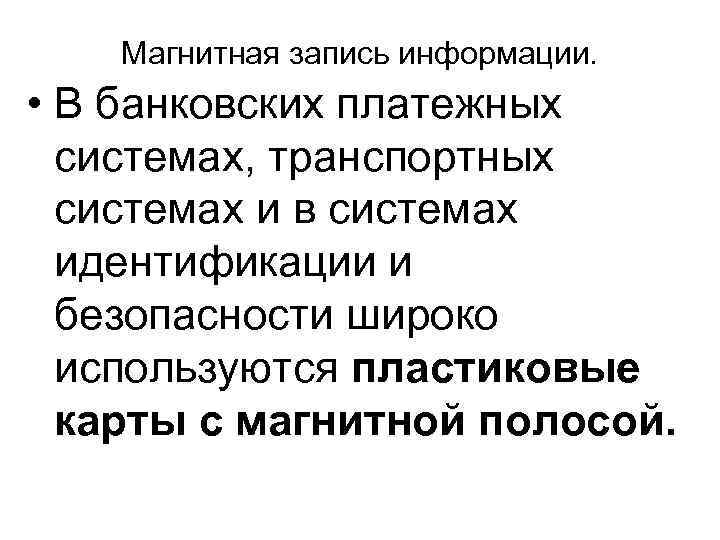

Магнитная запись информации. • В банковских платежных системах, транспортных системах и в системах идентификации и безопасности широко используются пластиковые карты с магнитной полосой.

Магнитная запись информации.

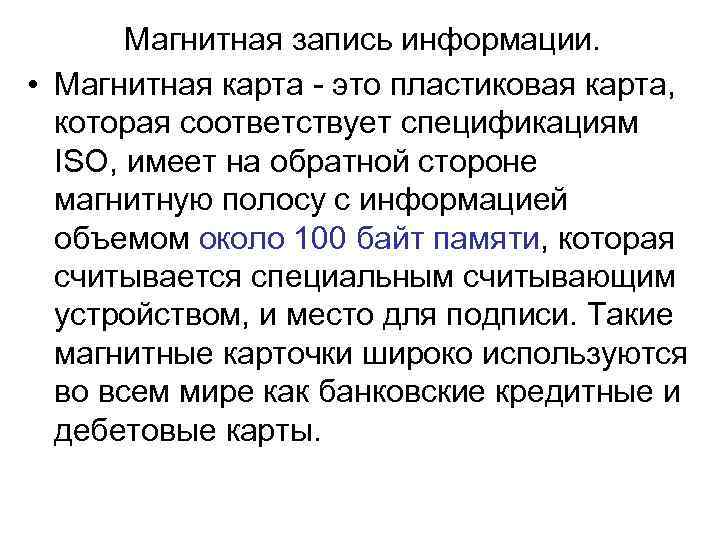

Магнитная запись информации. • Магнитная карта это пластиковая карта, которая соответствует спецификациям ISO, имеет на обратной стороне магнитную полосу с информацией объемом около 100 байт памяти, которая считывается специальным считывающим устройством, и место для подписи. Такие магнитные карточки широко используются во всем мире как банковские кредитные и дебетовые карты.

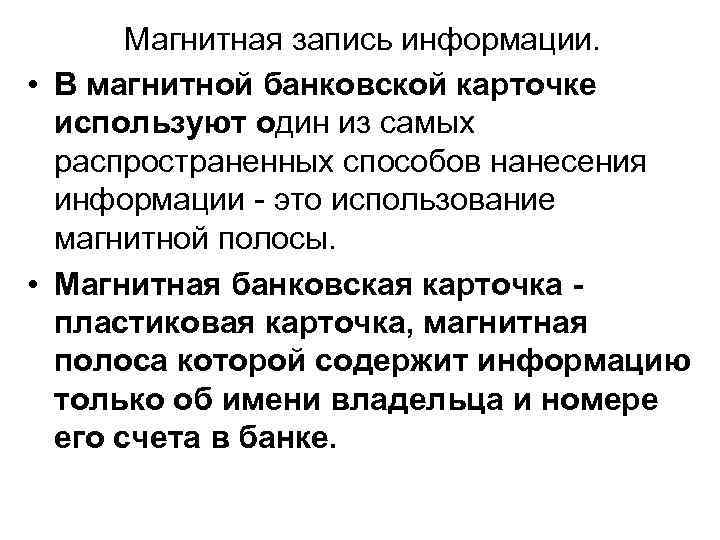

Магнитная запись информации. • В магнитной банковской карточке используют один из самых распространенных способов нанесения информации это использование магнитной полосы. • Магнитная банковская карточка - пластиковая карточка, магнитная полоса которой содержит информацию только об имени владельца и номере его счета в банке.

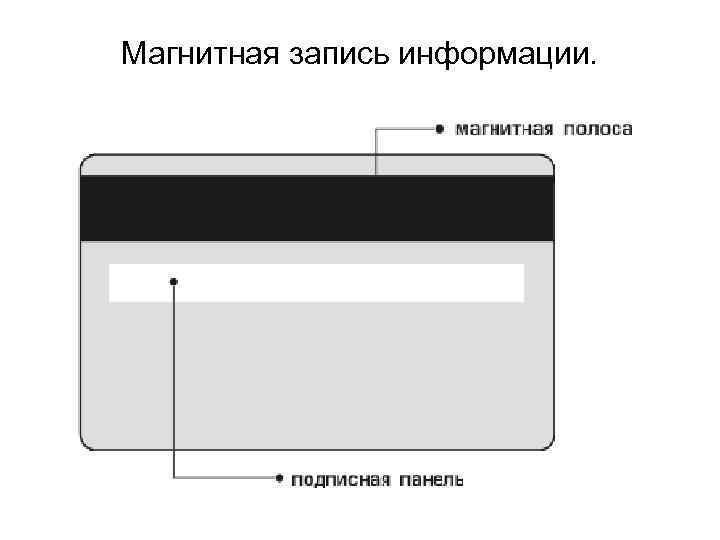

Магнитная запись информации.

Магнитная запись информации.

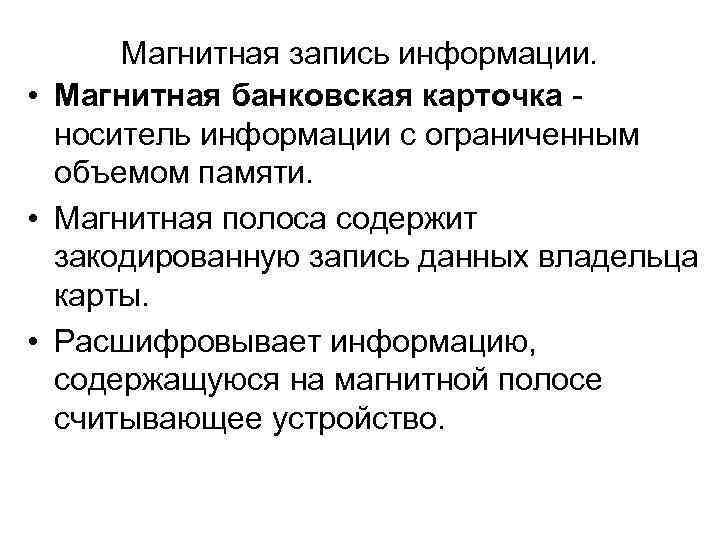

Магнитная запись информации. • Магнитная банковская карточка носитель информации с ограниченным объемом памяти. • Магнитная полоса содержит закодированную запись данных владельца карты. • Расшифровывает информацию, содержащуюся на магнитной полосе считывающее устройство.

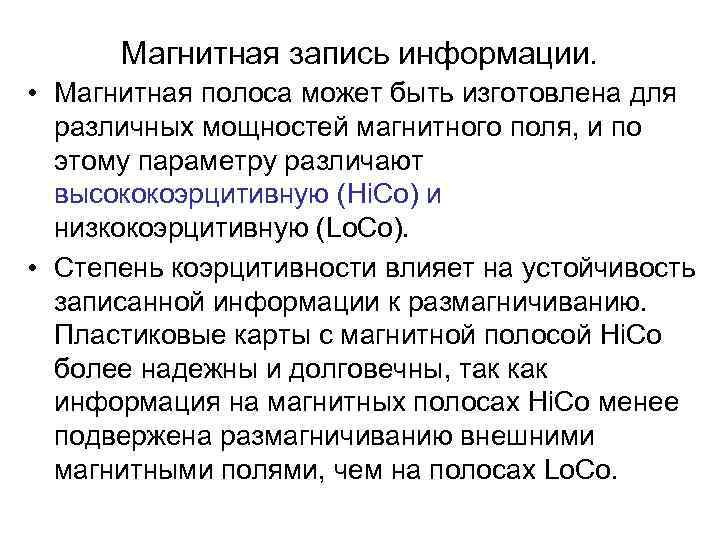

Магнитная запись информации. • Магнитная полоса может быть изготовлена для различных мощностей магнитного поля, и по этому параметру различают высококоэрцитивную (Hi. Co) и низкокоэрцитивную (Lo. Co). • Степень коэрцитивности влияет на устойчивость записанной информации к размагничиванию. Пластиковые карты с магнитной полосой Hi. Co более надежны и долговечны, так как информация на магнитных полосах Hi. Co менее подвержена размагничиванию внешними магнитными полями, чем на полосах Lo. Co.

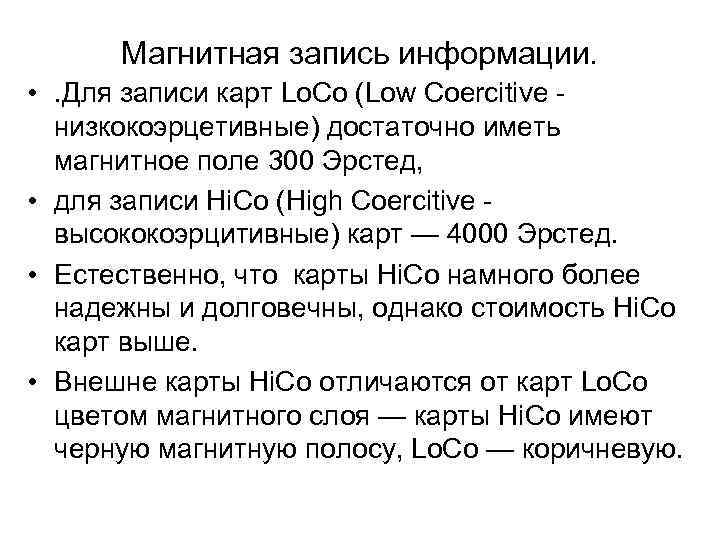

Магнитная запись информации. • . Для записи карт Lo. Co (Low Coercitive низкокоэрцетивные) достаточно иметь магнитное поле 300 Эрстед, • для записи Hi. Co (High Coercitive высококоэрцитивные) карт — 4000 Эрстед. • Естественно, что карты Hi. Co намного более надежны и долговечны, однако стоимость Hi. Co карт выше. • Внешне карты Hi. Co отличаются от карт Lo. Co цветом магнитного слоя — карты Hi. Co имеют черную магнитную полосу, Lo. Co — коричневую.

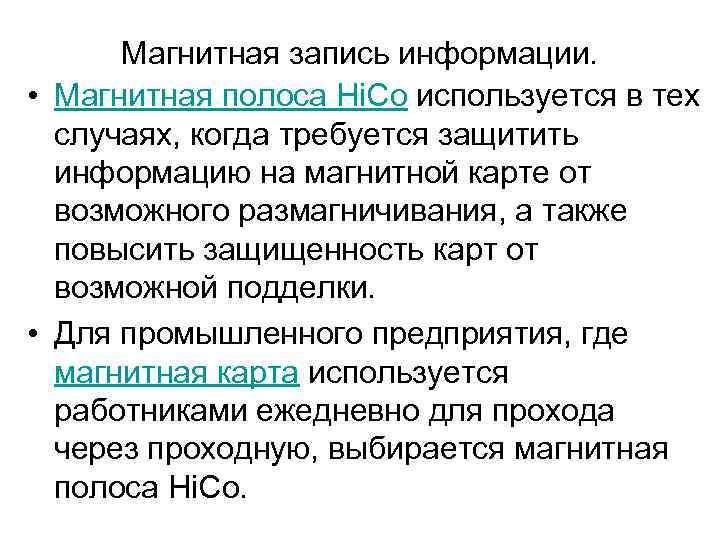

Магнитная запись информации. • Магнитная полоса Hi. Co используется в тех случаях, когда требуется защитить информацию на магнитной карте от возможного размагничивания, а также повысить защищенность карт от возможной подделки. • Для промышленного предприятия, где магнитная карта используется работниками ежедневно для прохода через проходную, выбирается магнитная полоса Hi. Co.

Магнитная запись информации.

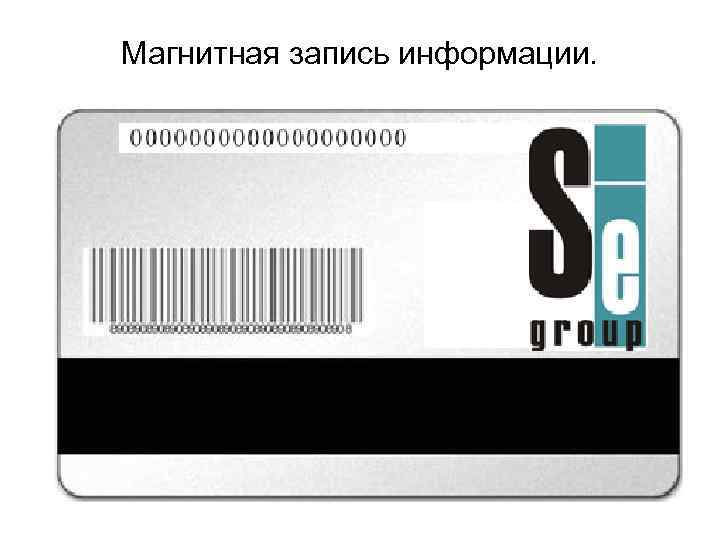

Магнитная запись информации.

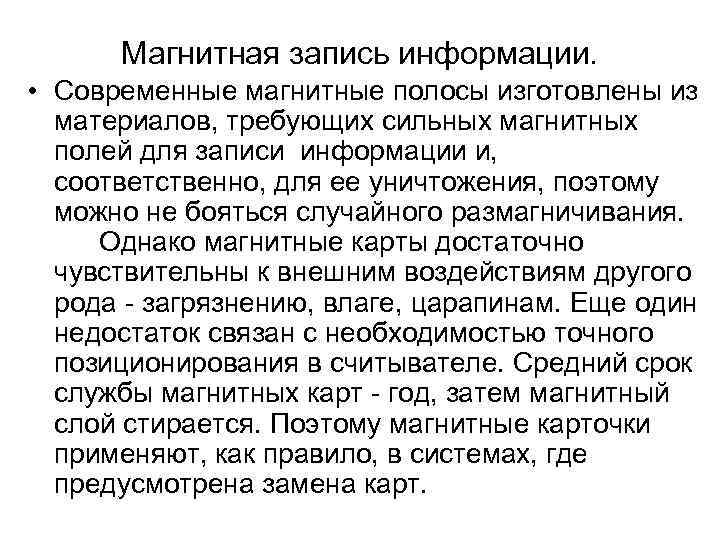

Магнитная запись информации. • Современные магнитные полосы изготовлены из материалов, требующих сильных магнитных полей для записи информации и, соответственно, для ее уничтожения, поэтому можно не бояться случайного размагничивания. Однако магнитные карты достаточно чувствительны к внешним воздействиям другого рода загрязнению, влаге, царапинам. Еще один недостаток связан с необходимостью точного позиционирования в считывателе. Средний срок службы магнитных карт год, затем магнитный слой стирается. Поэтому магнитные карточки применяют, как правило, в системах, где предусмотрена замена карт.

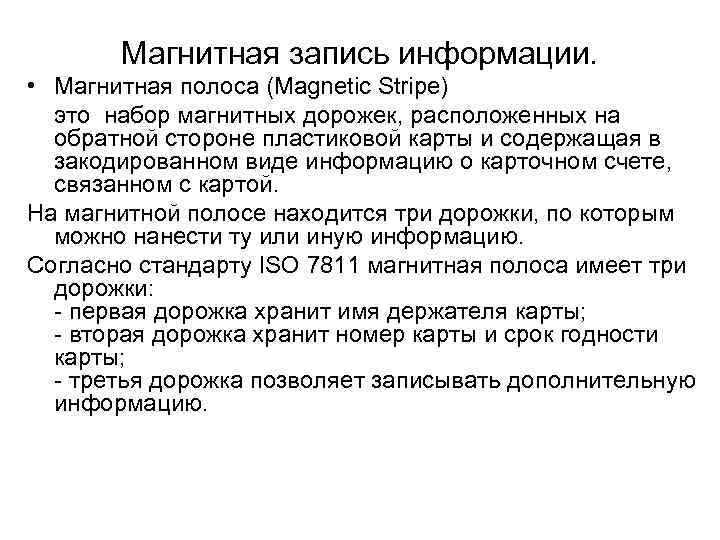

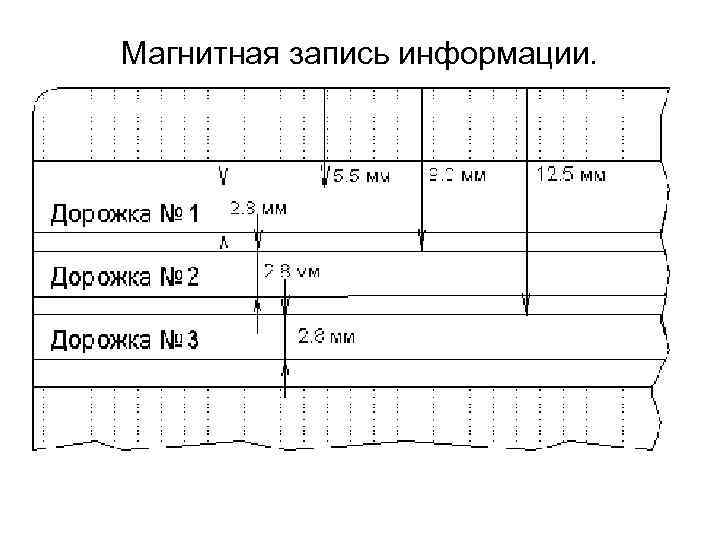

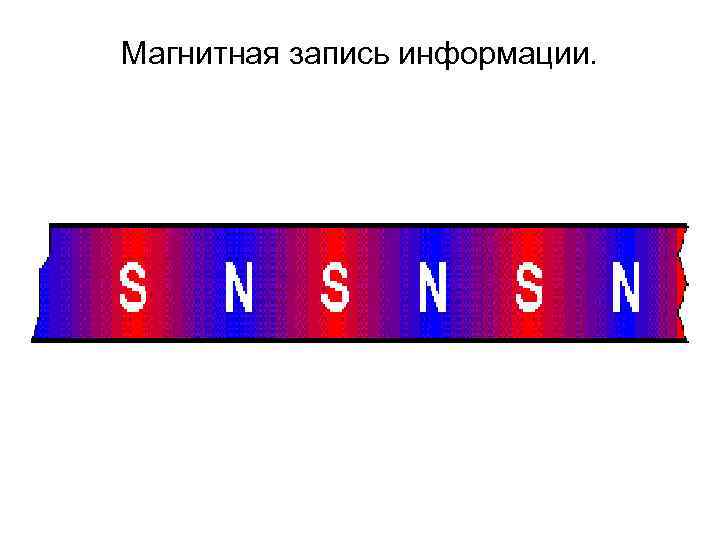

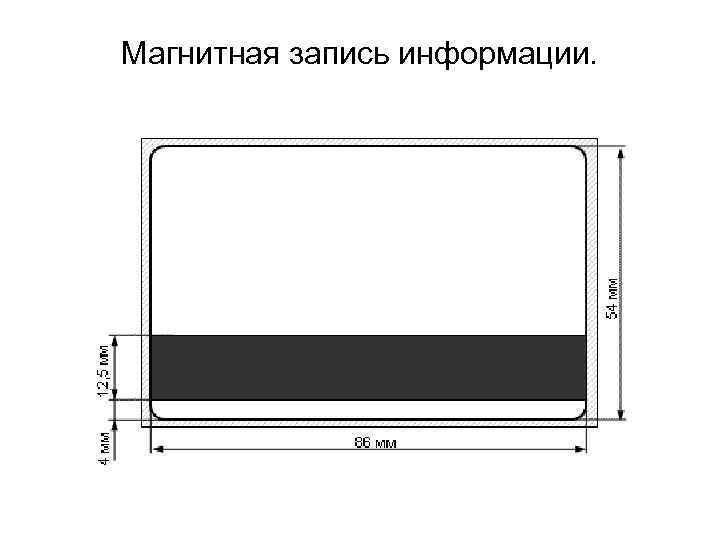

Магнитная запись информации. • Магнитная полоса (Magnetic Stripe) это набор магнитных дорожек, расположенных на обратной стороне пластиковой карты и содержащая в закодированном виде информацию о карточном счете, связанном с картой. На магнитной полосе находится три дорожки, по которым можно нанести ту или иную информацию. Согласно стандарту ISO 7811 магнитная полоса имеет три дорожки: первая дорожка хранит имя держателя карты; вторая дорожка хранит номер карты и срок годности карты; третья дорожка позволяет записывать дополнительную информацию.

Магнитная запись информации.

Магнитная запись информации.

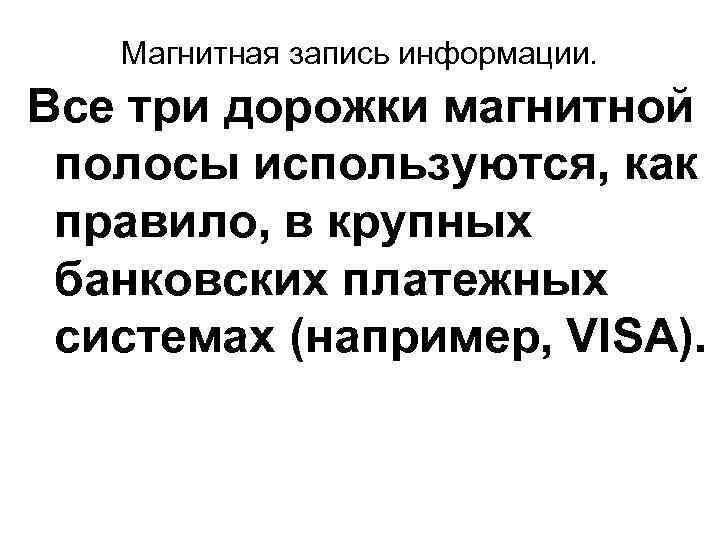

Магнитная запись информации. Все три дорожки магнитной полосы используются, как правило, в крупных банковских платежных системах (например, VISA).

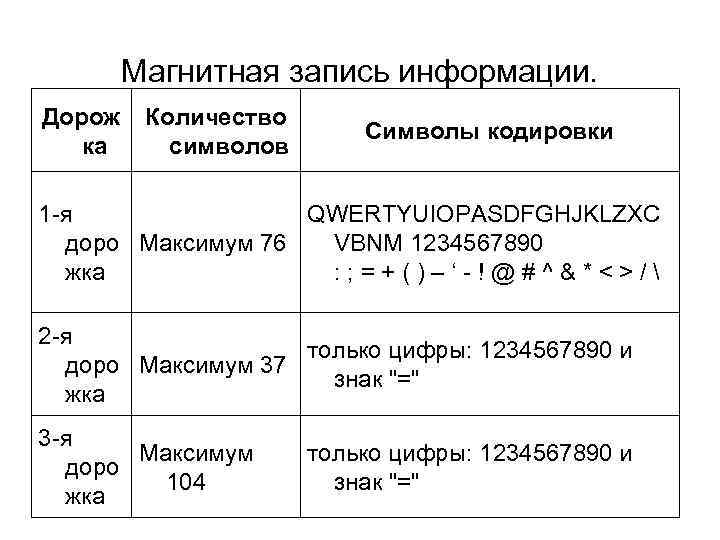

Магнитная запись информации. Дорож Количество Символы кодировки ка символов 1 я QWERTYUIOPASDFGHJKLZXC доро Максимум 76 VBNM 1234567890 жка : ; = + ( ) – ‘ ! @ # ^ & * < > / 2 я только цифры: 1234567890 и доро Максимум 37 знак "=" жка 3 я Максимум только цифры: 1234567890 и доро 104 знак "=" жка

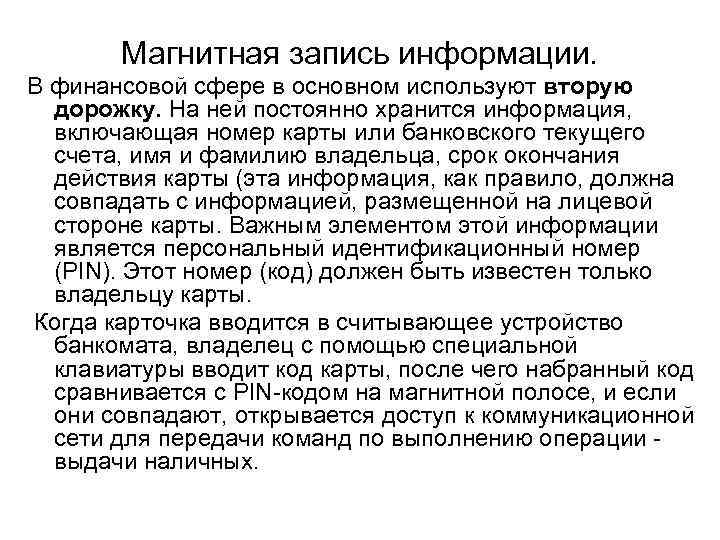

Магнитная запись информации. В финансовой сфере в основном используют вторую дорожку. На ней постоянно хранится информация, включающая номер карты или банковского текущего счета, имя и фамилию владельца, срок окончания действия карты (эта информация, как правило, должна совпадать с информацией, размещенной на лицевой стороне карты. Важным элементом этой информации является персональный идентификационный номер (PIN). Этот номер (код) должен быть известен только владельцу карты. Когда карточка вводится в считывающее устройство банкомата, владелец с помощью специальной клавиатуры вводит код карты, после чего набранный код сравнивается с PIN кодом на магнитной полосе, и если они совпадают, открывается доступ к коммуникационной сети для передачи команд по выполнению операции выдачи наличных.

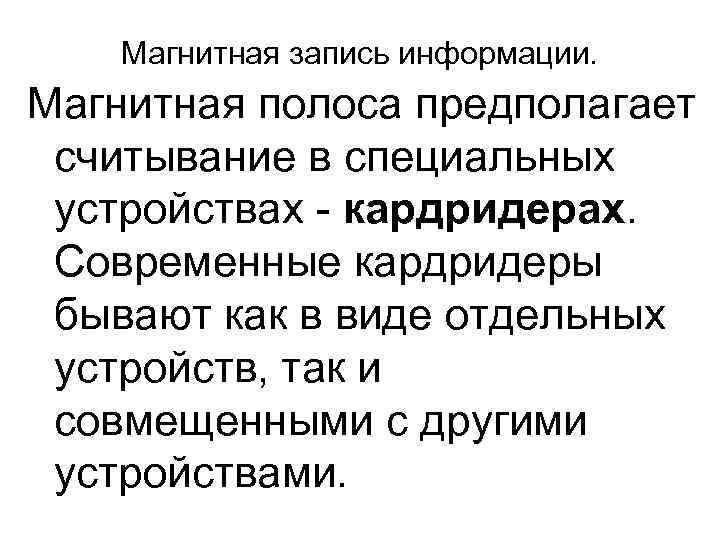

Магнитная запись информации. Магнитная полоса предполагает считывание в специальных устройствах кардридерах. Современные кардридеры бывают как в виде отдельных устройств, так и совмещенными с другими устройствами.

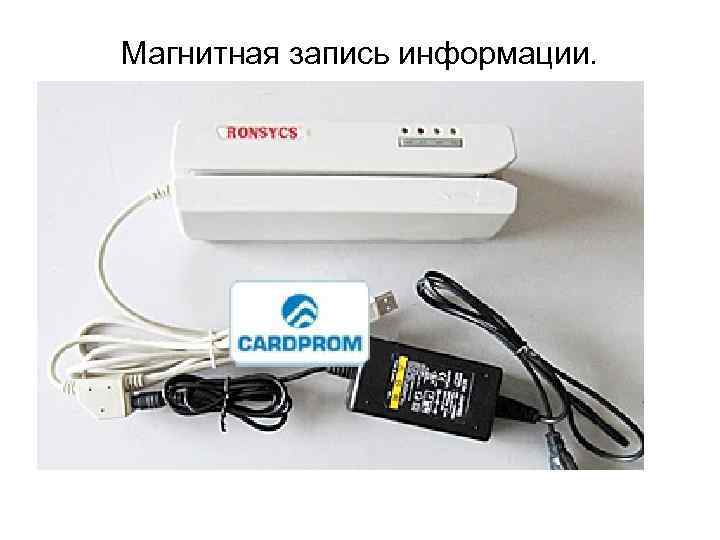

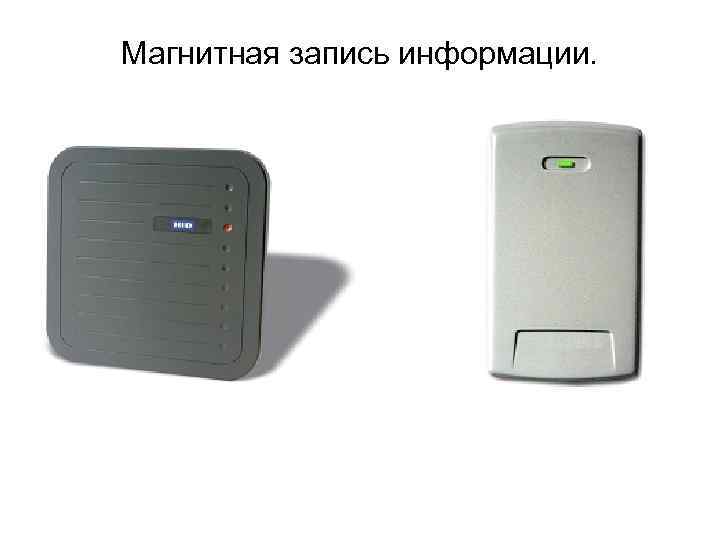

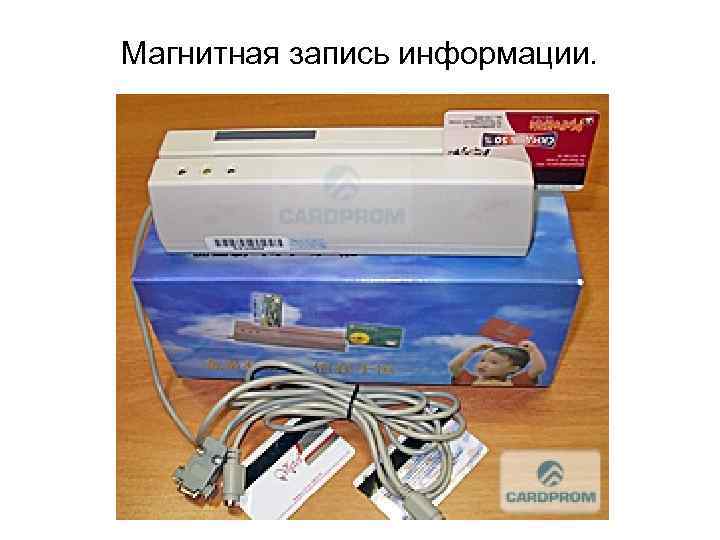

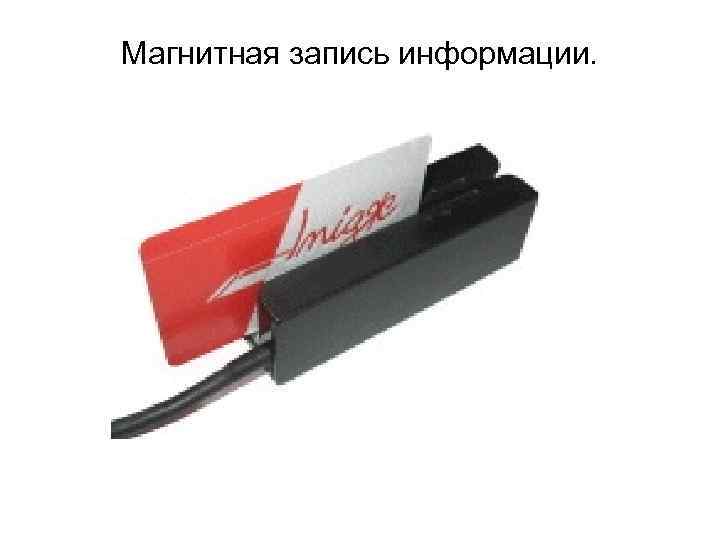

Магнитная запись информации. Считыватель – устройство, предназначенное для чтения информации с пластиковых карточек с магнитной полосой Lo. Co и Hi. Co и передачи этой информации управляющее устройство. В зависимости от вида монтажа корпуса считывателей могут быть выполнены: в стандартном исполнении – для установки внутри помещений; турникетном – для установки в консоли турникетов, при формировании четких контуров зоны прохода; вандалоустойчивом – для установки на улице, в прочном и стойким к любым погодным условиям корпусе.

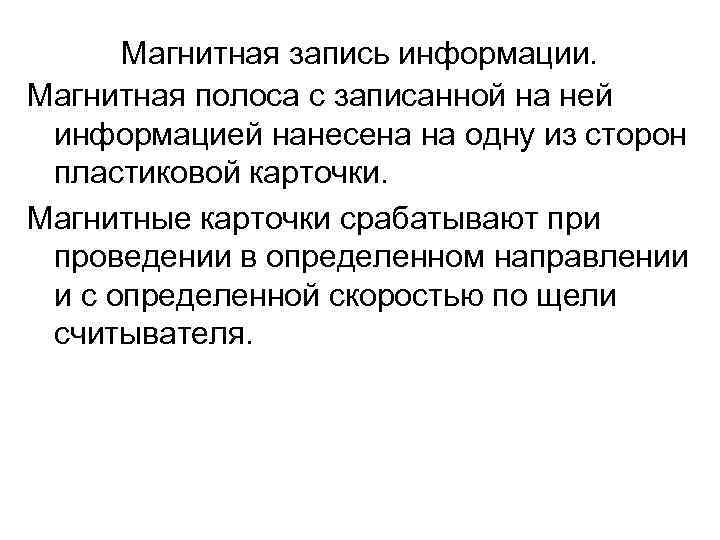

Магнитная запись информации. Магнитная полоса с записанной на ней информацией нанесена на одну из сторон пластиковой карточки. Магнитные карточки срабатывают при проведении в определенном направлении и с определенной скоростью по щели считывателя.

Магнитная запись информации.

Магнитная запись информации.

Магнитная запись информации.

Магнитная запись информации.

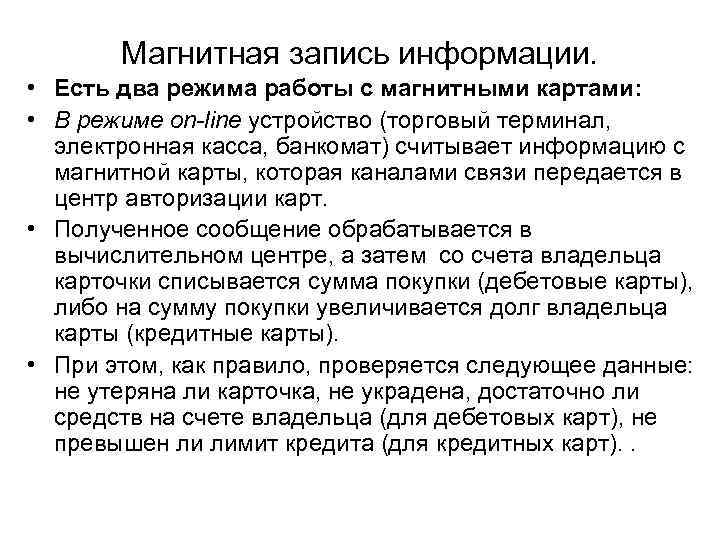

Магнитная запись информации. • Есть два режима работы с магнитными картами: • В режиме on-line устройство (торговый терминал, электронная касса, банкомат) считывает информацию с магнитной карты, которая каналами связи передается в центр авторизации карт. • Полученное сообщение обрабатывается в вычислительном центре, а затем со счета владельца карточки списывается сумма покупки (дебетовые карты), либо на сумму покупки увеличивается долг владельца карты (кредитные карты). • При этом, как правило, проверяется следующее данные: не утеряна ли карточка, не украдена, достаточно ли средств на счете владельца (для дебетовых карт), не превышен ли лимит кредита (для кредитных карт). .

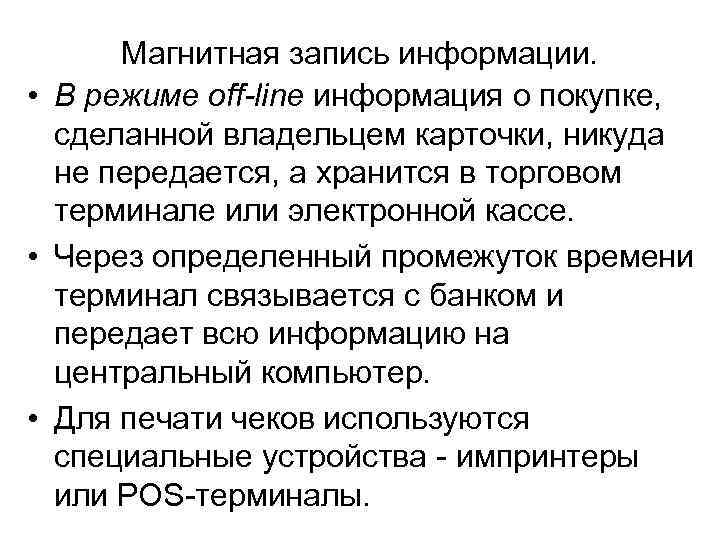

Магнитная запись информации. • В режиме off-line информация о покупке, сделанной владельцем карточки, никуда не передается, а хранится в торговом терминале или электронной кассе. • Через определенный промежуток времени терминал связывается с банком и передает всю информацию на центральный компьютер. • Для печати чеков используются специальные устройства импринтеры или POS терминалы.

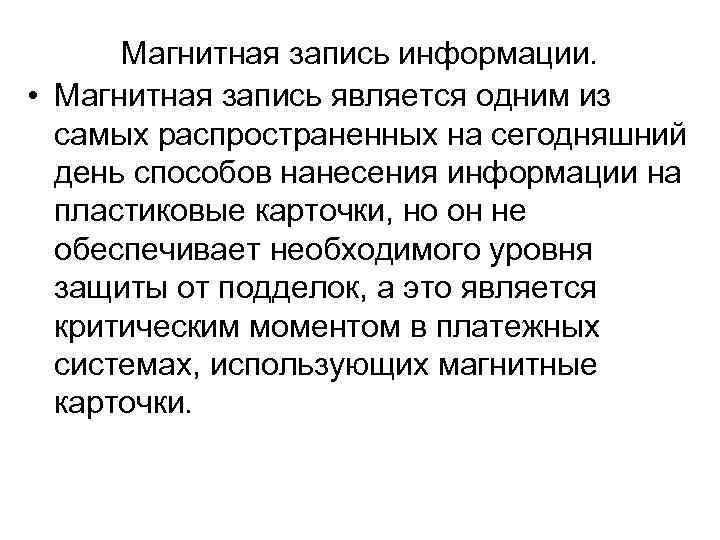

Магнитная запись информации. • Магнитная запись является одним из самых распространенных на сегодняшний день способов нанесения информации на пластиковые карточки, но он не обеспечивает необходимого уровня защиты от подделок, а это является критическим моментом в платежных системах, использующих магнитные карточки.

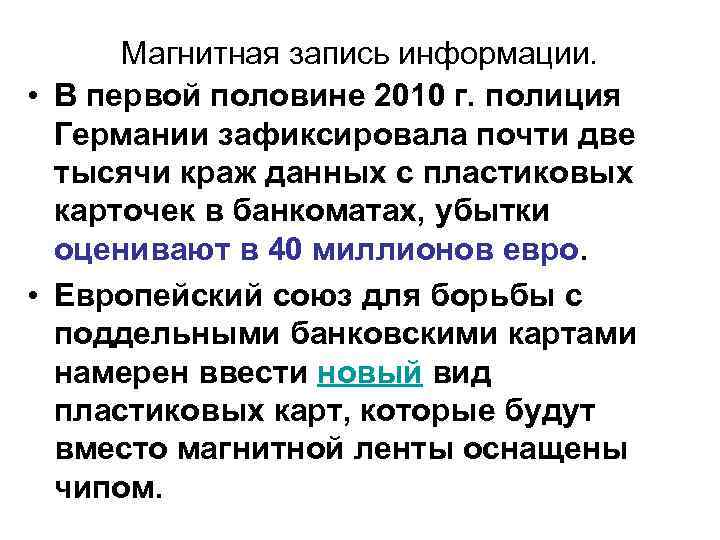

Магнитная запись информации. • В первой половине 2010 г. полиция Германии зафиксировала почти две тысячи краж данных с пластиковых карточек в банкоматах, убытки оценивают в 40 миллионов евро. • Европейский союз для борьбы с поддельными банковскими картами намерен ввести новый вид пластиковых карт, которые будут вместо магнитной ленты оснащены чипом.

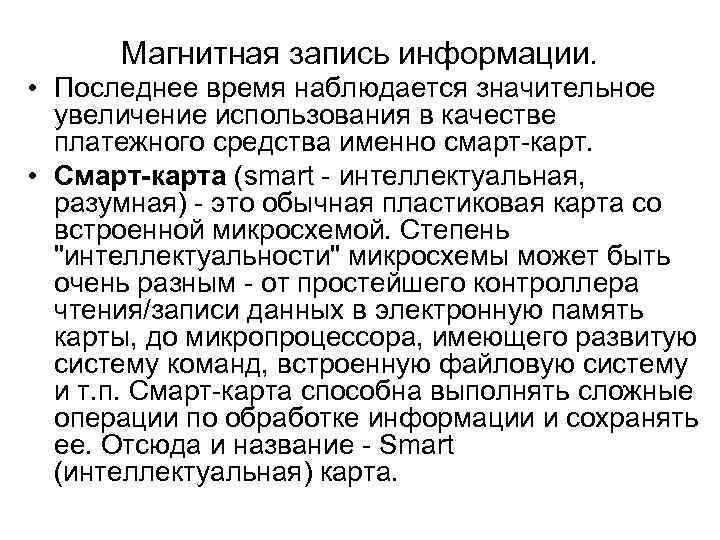

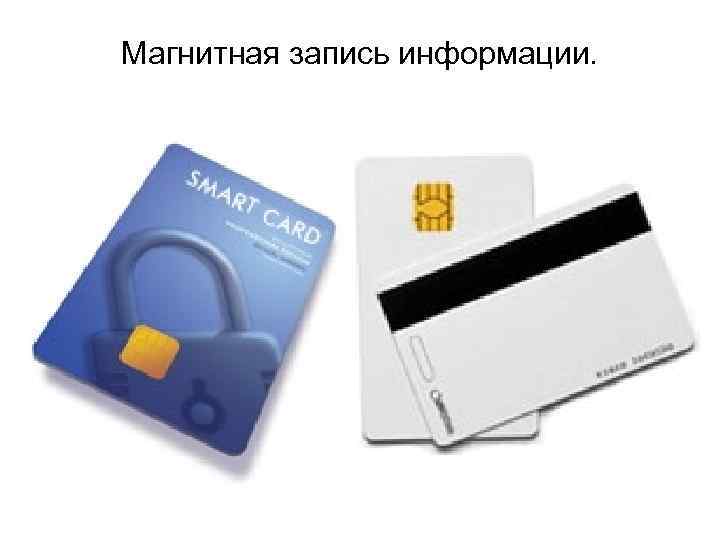

Магнитная запись информации. • Последнее время наблюдается значительное увеличение использования в качестве платежного средства именно смарт карт. • Смарт-карта (smart интеллектуальная, разумная) это обычная пластиковая карта со встроенной микросхемой. Степень "интеллектуальности" микросхемы может быть очень разным от простейшего контроллера чтения/записи данных в электронную память карты, до микропроцессора, имеющего развитую систему команд, встроенную файловую систему и т. п. Смарт карта способна выполнять сложные операции по обработке информации и сохранять ее. Отсюда и название Smart (интеллектуальная) карта.

Магнитная запись информации.

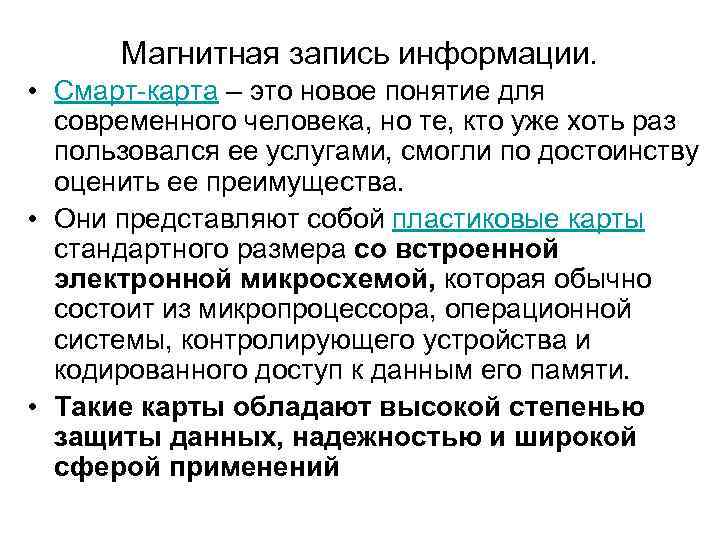

Магнитная запись информации. • Смарт карта – это новое понятие для современного человека, но те, кто уже хоть раз пользовался ее услугами, смогли по достоинству оценить ее преимущества. • Они представляют собой пластиковые карты стандартного размера со встроенной электронной микросхемой, которая обычно состоит из микропроцессора, операционной системы, контролирующего устройства и кодированного доступ к данным его памяти. • Такие карты обладают высокой степенью защиты данных, надежностью и широкой сферой применений

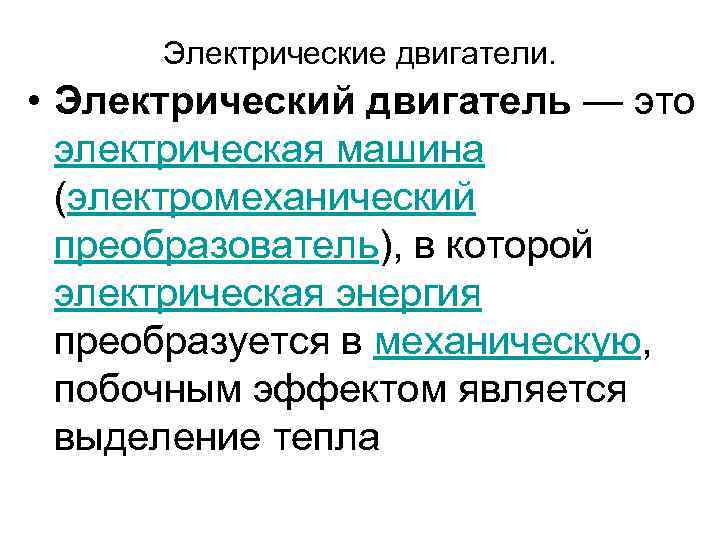

Электрические двигатели. • Электрический двигатель — это электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую, побочным эффектом является выделение тепла

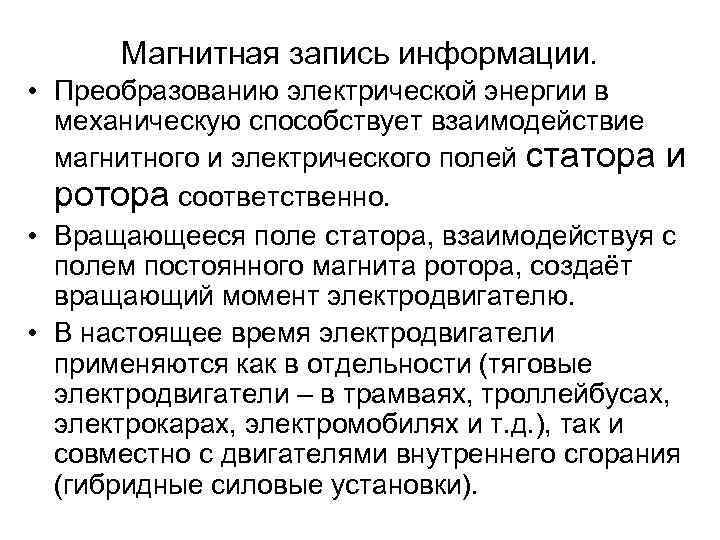

Магнитная запись информации. • Преобразованию электрической энергии в механическую способствует взаимодействие магнитного и электрического полей статора и ротора соответственно. • Вращающееся поле статора, взаимодействуя с полем постоянного магнита ротора, создаёт вращающий момент электродвигателю. • В настоящее время электродвигатели применяются как в отдельности (тяговые электродвигатели – в трамваях, троллейбусах, электрокарах, электромобилях и т. д. ), так и совместно с двигателями внутреннего сгорания (гибридные силовые установки).
