Практическое занятие 1 Оценка информационных возможностей непрерывного канала

Практическое занятие 1. Оценка информационных возможностей непрерывного канала связи на основе базовой модели. 1. 2. Базовая модель непрерывного канала связи Принципы оценки информационных возможностей непрерывного канала связи 3. Методика оценки информационных возможностей непрерывного канала связи. Литература: 1. Ильченко М. Е. , Урывский Л. А. Аспекты системного анализа в прикладной теории информации для телекоммуникаций. / В сб. : Кибернетика и системный анализ. – К. : ИК НАН Украины. – № 5, 2010. – с. 61 -67. 2. Галлагер Р. Теория информации и надежная связь. – М. : Сов. радио, 1974. – 720 с. 3. Основи теорії телекомунікацій / Під редакцією проф. . Ільченка М. Ю. / Підручник для вишів. – К. : Техніка, 2010, – 780 с. 4. Урывский Л. А. , Мошинская А. В. Исследование динамики показателей формулы К. Шеннона при передаче непрерывных сигналов – Зв’язок. – 2006. – № 2. – С. 62 -64. 5. Урывский, Л. А. , Мошинская А. В. , Рыжов В. И. Исследование пропускной способности непрерывного канала связи в условиях линейных и нелинейных ограничений передаваемого сигнала. – Наукововиробничий збірник «Наукові записки УНДІЗ» . – 2008. – № 2(4) , с. 119… 124

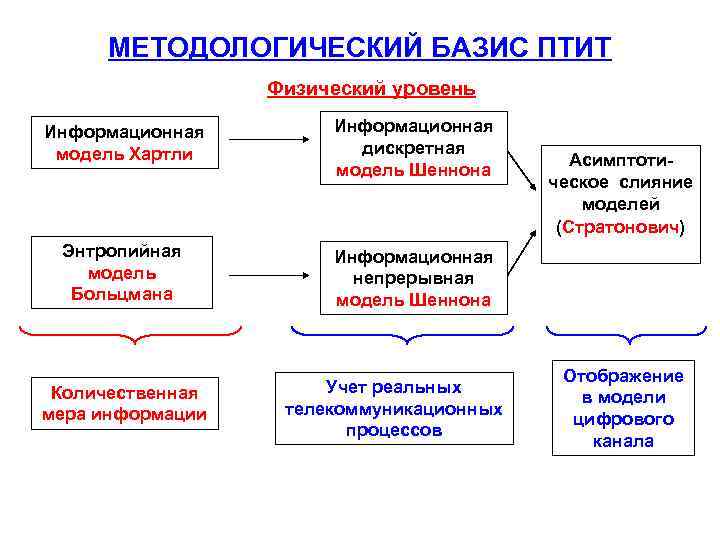

МЕТОДОЛОГИЧЕСКИЙ БАЗИС ПТИТ Физический уровень Информационная модель Хартли Информационная дискретная модель Шеннона Энтропийная модель Больцмана Информационная непрерывная модель Шеннона Количественная мера информации Учет реальных телекоммуникационных процессов Асимптотическое слияние моделей (Стратонович) Отображение в модели цифрового канала

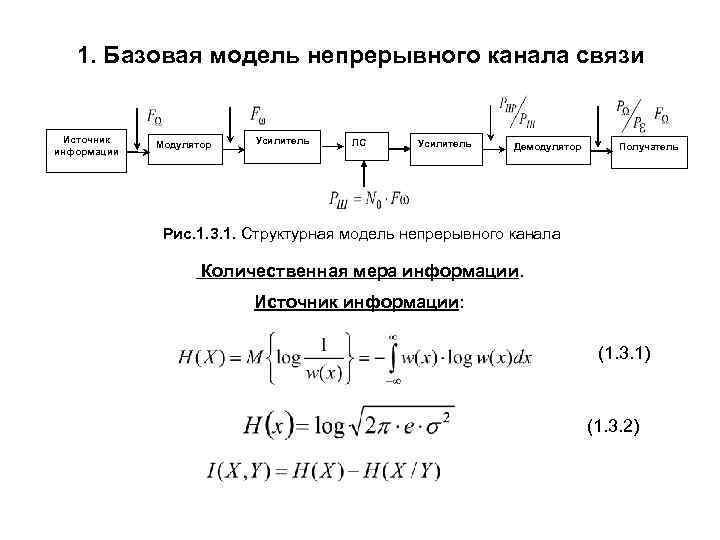

1. Базовая модель непрерывного канала связи Источник информации Модулятор Усилитель ЛС Усилитель Демодулятор Получатель Рис. 1. 3. 1. Структурная модель непрерывного канала Количественная мера информации. Источник информации: (1. 3. 1) (1. 3. 2)

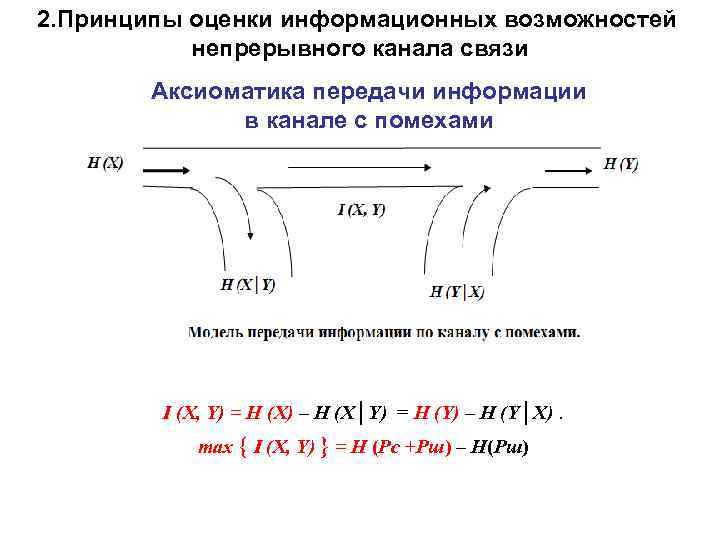

2. Принципы оценки информационных возможностей непрерывного канала связи Аксиоматика передачи информации в канале с помехами Взаимная информация I (X, Y) = Н (X) – Н (X│Y) = Н (Y) – Н (Y│X). max { I (X, Y) } = H (Pc +Pш) – H(Pш)

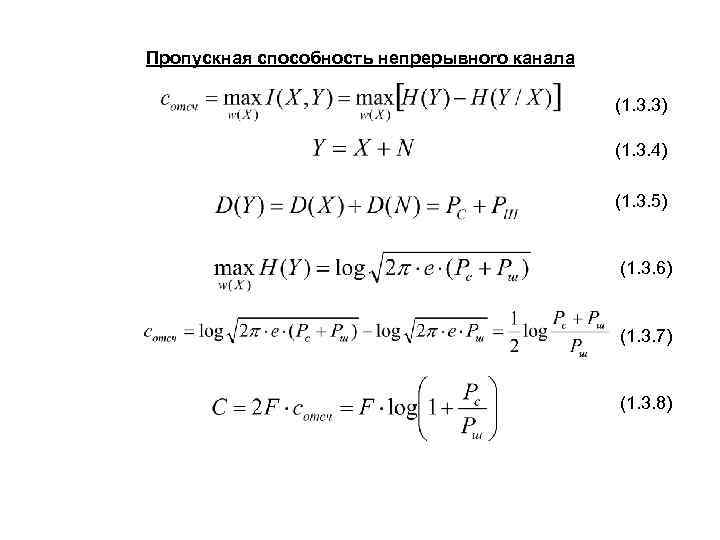

Пропускная способность непрерывного канала (1. 3. 3) (1. 3. 4) (1. 3. 5) (1. 3. 6) (1. 3. 7) (1. 3. 8)

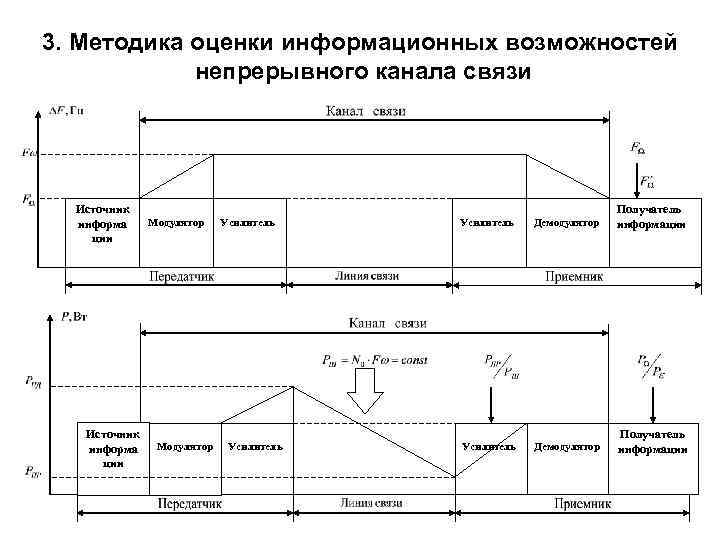

3. Методика оценки информационных возможностей непрерывного канала связи Источник информа ции Модулятор Усилитель Демодулятор Получатель информации

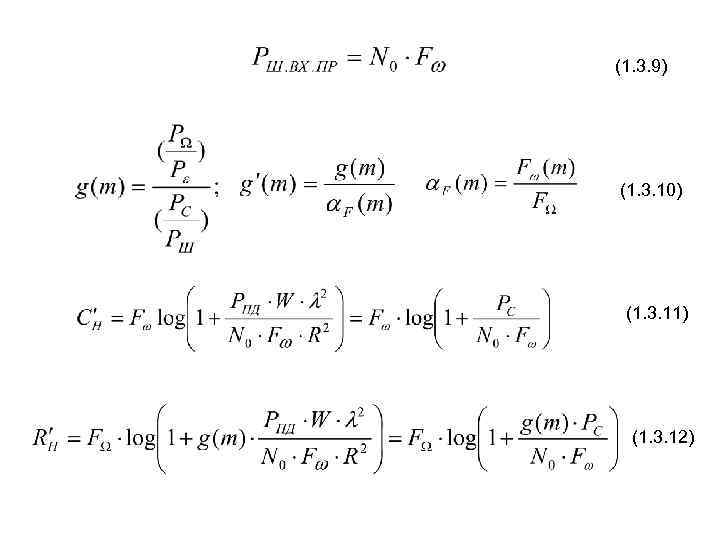

(1. 3. 9) (1. 3. 10) (1. 3. 11) (1. 3. 12)
