Практический семинар СКУД Terra. ID: Оборудование HID и ПО Terra. ID для контроля доступа и учета рабочего времени 19. 09. 2013 Теоретический блок

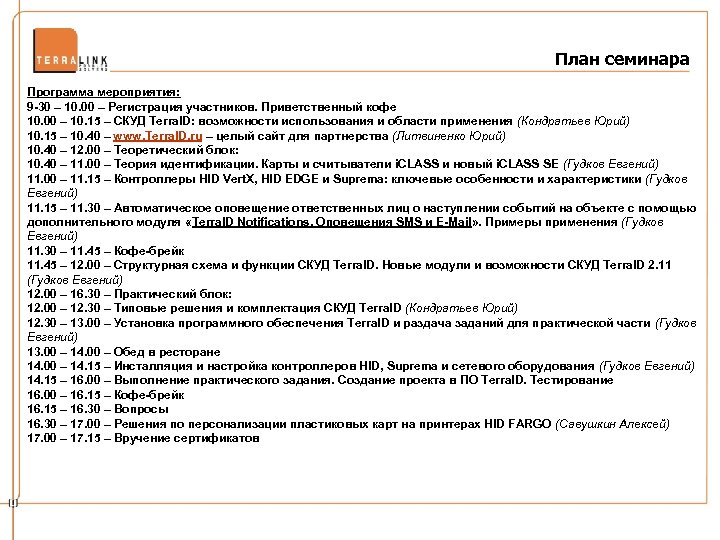

План семинара Программа мероприятия: 9 -30 – 10. 00 – Регистрация участников. Приветственный кофе 10. 00 – 10. 15 – СКУД Terra. ID: возможности использования и области применения (Кондратьев Юрий) 10. 15 – 10. 40 – www. Terra. ID. ru – целый сайт для партнерства (Литвиненко Юрий) 10. 40 – 12. 00 – Теоретический блок: 10. 40 – 11. 00 – Теория идентификации. Карты и считыватели i. CLASS и новый i. CLASS SE (Гудков Евгений) 11. 00 – 11. 15 – Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики (Гудков Евгений) 11. 15 – 11. 30 – Автоматическое оповещение ответственных лиц о наступлении событий на объекте с помощью дополнительного модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» . Примеры применения (Гудков Евгений) 11. 30 – 11. 45 – Кофе-брейк 11. 45 – 12. 00 – Структурная схема и функции СКУД Terra. ID. Новые модули и возможности СКУД Terra. ID 2. 11 (Гудков Евгений) 12. 00 – 16. 30 – Практический блок: 12. 00 – 12. 30 – Типовые решения и комплектация СКУД Terra. ID (Кондратьев Юрий) 12. 30 – 13. 00 – Установка программного обеспечения Terra. ID и раздача заданий для практической части (Гудков Евгений) 13. 00 – 14. 00 – Обед в ресторане 14. 00 – 14. 15 – Инсталляция и настройка контроллеров HID, Suprema и сетевого оборудования (Гудков Евгений) 14. 15 – 16. 00 – Выполнение практического задания. Создание проекта в ПО Terra. ID. Тестирование 16. 00 – 16. 15 – Кофе-брейк 16. 15 – 16. 30 – Вопросы 16. 30 – 17. 00 – Решения по персонализации пластиковых карт на принтерах HID FARGO (Савушкин Алексей) 17. 00 – 17. 15 – Вручение сертификатов
Практический семинар СКУД Terra. ID: Оборудование HID и ПО Terra. ID для контроля доступа и учета рабочего времени Теоретический блок Теория идентификации. Карты и считыватели i. CLASS и новый i. CLASS SE

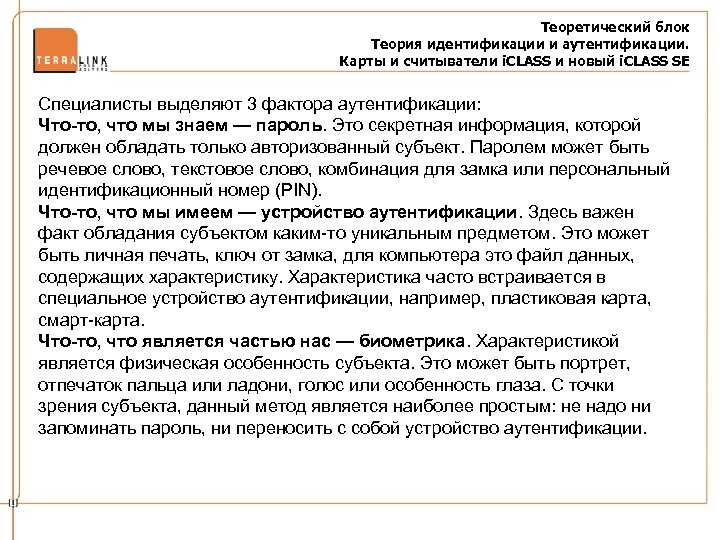

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Специалисты выделяют 3 фактора аутентификации: Что-то, что мы знаем — пароль. Это секретная информация, которой должен обладать только авторизованный субъект. Паролем может быть речевое слово, текстовое слово, комбинация для замка или персональный идентификационный номер (PIN). Что-то, что мы имеем — устройство аутентификации. Здесь важен факт обладания субъектом каким-то уникальным предметом. Это может быть личная печать, ключ от замка, для компьютера это файл данных, содержащих характеристику. Характеристика часто встраивается в специальное устройство аутентификации, например, пластиковая карта, смарт-карта. Что-то, что является частью нас — биометрика. Характеристикой является физическая особенность субъекта. Это может быть портрет, отпечаток пальца или ладони, голос или особенность глаза. С точки зрения субъекта, данный метод является наиболее простым: не надо ни запоминать пароль, ни переносить с собой устройство аутентификации.

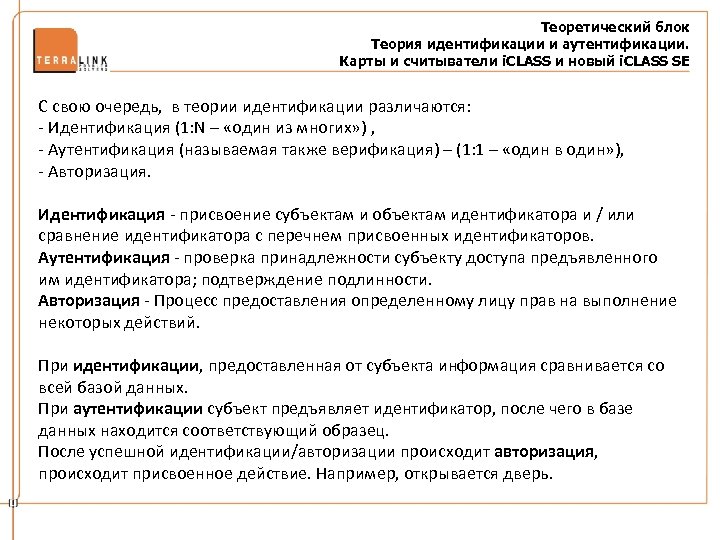

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE С свою очередь, в теории идентификации различаются: - Идентификация (1: N – «один из многих» ) , - Аутентификация (называемая также верификация) – (1: 1 – «один в один» ), - Авторизация. Идентификация - присвоение субъектам и объектам идентификатора и / или сравнение идентификатора с перечнем присвоенных идентификаторов. Аутентификация - проверка принадлежности субъекту доступа предъявленного им идентификатора; подтверждение подлинности. Авторизация - Процесс предоставления определенному лицу прав на выполнение некоторых действий. При идентификации, предоставленная от субъекта информация сравнивается со всей базой данных. При аутентификации субъект предъявляет идентификатор, после чего в базе данных находится соответствующий образец. После успешной идентификации/авторизации происходит авторизация, происходит присвоенное действие. Например, открывается дверь.

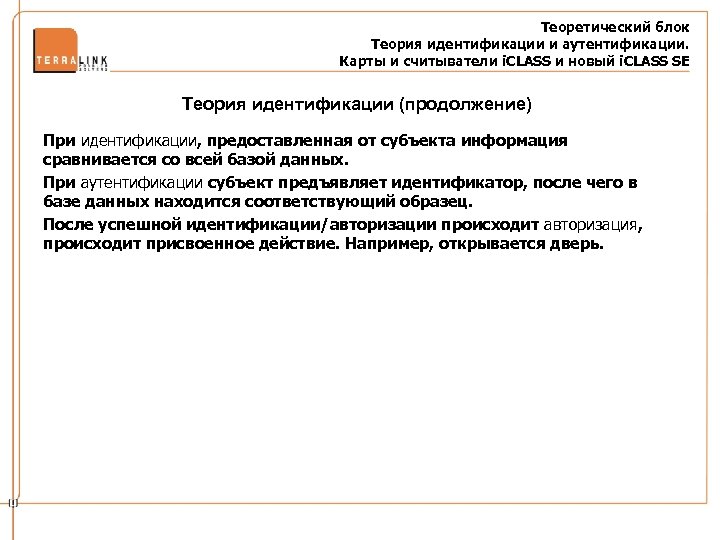

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Теория идентификации (продолжение) При идентификации, предоставленная от субъекта информация сравнивается со всей базой данных. При аутентификации субъект предъявляет идентификатор, после чего в базе данных находится соответствующий образец. После успешной идентификации/авторизации происходит авторизация, происходит присвоенное действие. Например, открывается дверь.
Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Технологии на сегодняшний день : Бесконтактный чип (13, 56 MHz) Магнитная полоса Контактный чип Проксимити (125 КГц)

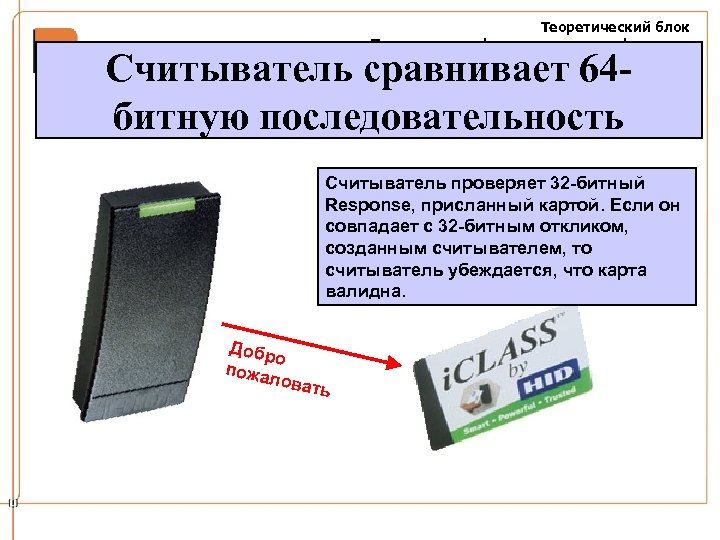

Теоретический блок Теория идентификации и аутентификации. Взаимодействие считывателя и карты i. CLASS SE Взаимодействие считывателя и карты И считыватель, и карта содержат: • Секретный ключ (диверсифицированный на карте с помощью CSN) • Алгоритм взаимной аутентификации • Генератор случайных чисел (RND)

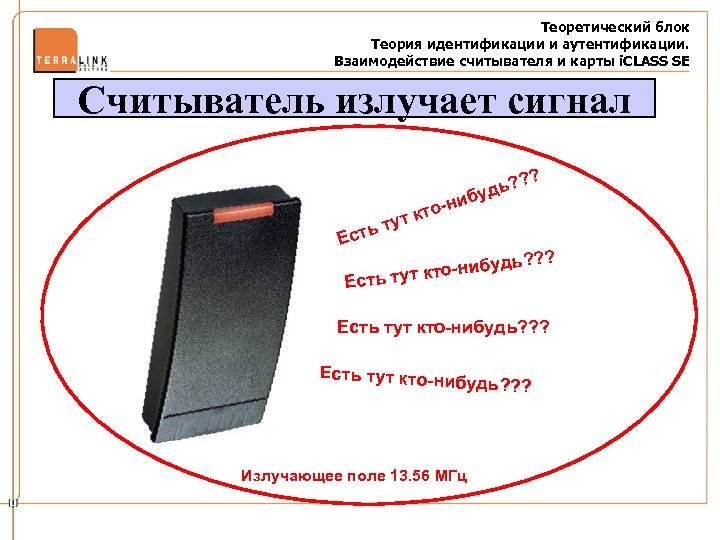

Теоретический блок Теория идентификации и аутентификации. Взаимодействие считывателя и карты i. CLASS SE Считыватель излучает сигнал кт тут ? ь? ? уд -ниб о ь Ест ? ? -нибудь? кто Есть тут кто-нибудь? ? ? Есть тут кто-ни будь? ? ? Излучающее поле 13. 56 МГц
Теоретический блок Теория идентификации и аутентификации. Взаимодействие считывателя и карты i. CLASS SE Карты попадают в поле ? ? удь б ни ктоут ь т Ест Да!!! RND 1 64 Bit CSN + Да!!! 64 Bi 64 Да B it C т к ту ь т Ес t CSN SN + + RN !!! ь уд иб -н то RN D 1 ? Карта, попав в поле считывателя, посылает свой уникальный CSN и свой собственный сгенерированный уникальный 16 битный случайный номер ? ? ?

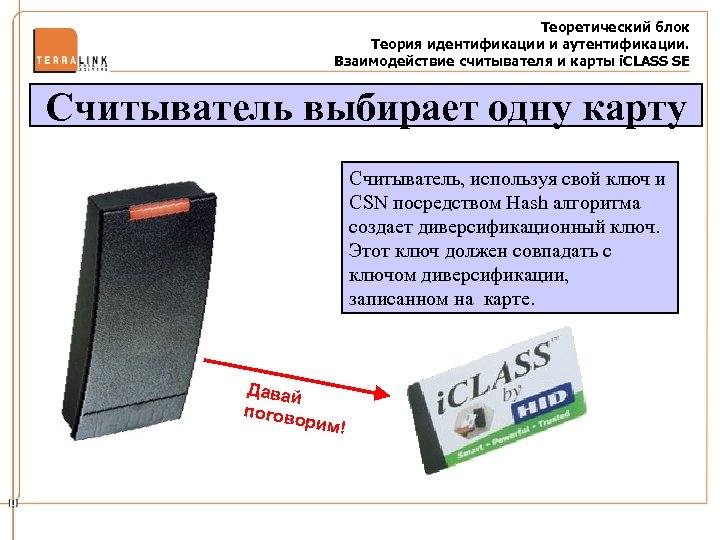

Теоретический блок Теория идентификации и аутентификации. Взаимодействие считывателя и карты i. CLASS SE Считыватель выбирает одну карту Считыватель, используя свой ключ и CSN посредством Hash алгоритма создает диверсификационный ключ. Этот ключ должен совпадать с ключом диверсификации, записанном на карте. Давай погов орим!

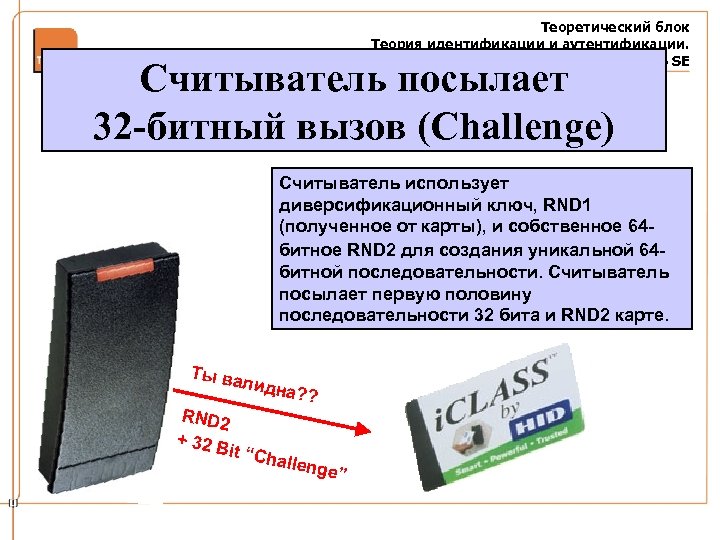

Теоретический блок Теория идентификации и аутентификации. Взаимодействие считывателя и карты i. CLASS SE Считыватель посылает 32 -битный вызов (Challenge) Считыватель использует диверсификационный ключ, RND 1 (полученное от карты), и собственное 64 битное RND 2 для создания уникальной 64 битной последовательности. Считыватель посылает первую половину последовательности 32 бита и RND 2 карте. Ты ва лидна RND 2 + 32 B it “Ch ? ? alleng e”
Теоретический блок Теория идентификации и аутентификации. Взаимодействие считывателя и карты i. CLASS SE Карта посылает 32 -битный отклик (Response) Карта использует диверсификационный ключ, RND 1 and RND 2 (посланную считывателем) для воссоздания той же уникальной 64 -битной последовательности. Если “Challenge” совпадает, карта посылает последние 32 бита “Response” считывателю. Да, в о дока т зате льст во! Посл е “Отк дние 32 бита лик”
Теоретический блок Теория идентификации и аутентификации. Взаимодействие считывателя и карты i. CLASS SE Считыватель сравнивает 64 битную последовательность Считыватель проверяет 32 -битный Response, присланный картой. Если он совпадает с 32 -битным откликом, созданным считывателем, то считыватель убеждается, что карта валидна. Добр о пожа лова ть
Теоретический блок Теория идентификации и аутентификации. Взаимодействие считывателя и карты i. CLASS SE Более детально: Взаимная аутентификация Credential Card Serial # Reader Request Tags (Excite) John Doe and RND 1 Card Serial+#number 1 Card Serial # Diversified RND 1 Key MA Algorithm Challenge RND 1 RND 2 and Challenge RND 2 Response If calculated Challenge Matches Challenge from the Reader then send Response RND 2 Challenge Response Hash 0 Diversified Key MA Algorithm Response If calculated Response Matches Response from the Credential then Authentication success.

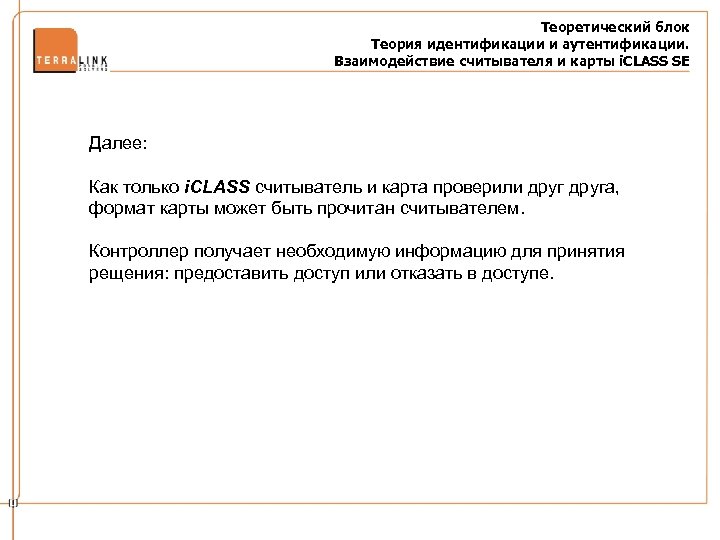

Теоретический блок Теория идентификации и аутентификации. Взаимодействие считывателя и карты i. CLASS SE Далее: Как только i. CLASS считыватель и карта проверили друга, формат карты может быть прочитан считывателем. Контроллер получает необходимую информацию для принятия рещения: предоставить доступ или отказать в доступе.

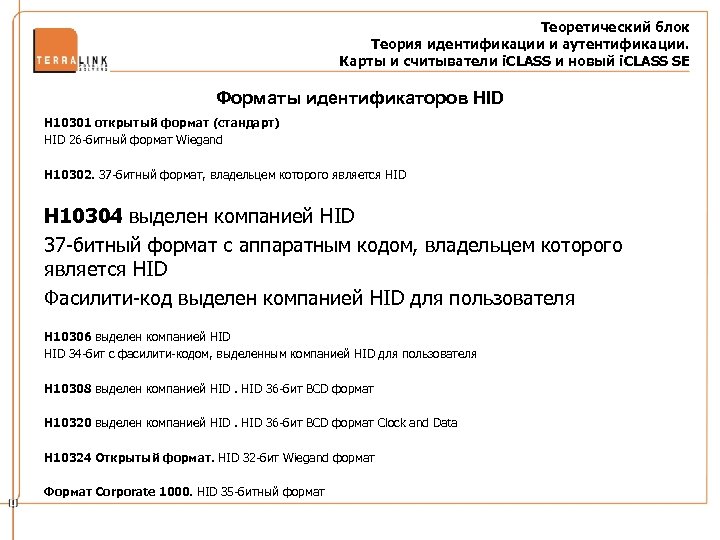

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Форматы идентификаторов HID H 10301 открытый формат (стандарт) HID 26 -битный формат Wiegand H 10302. 37 -битный формат, владельцем которого является HID H 10304 выделен компанией HID 37 -битный формат с аппаратным кодом, владельцем которого является HID Фасилити-код выделен компанией HID для пользователя H 10306 выделен компанией HID 34 -бит c фасилити-кодом, выделенным компанией HID для пользователя H 10308 выделен компанией HID 36 -бит BCD формат H 10320 выделен компанией HID 36 -бит BCD формат Clock and Data H 10324 Открытый формат. HID 32 -бит Wiegand формат Формат Corporate 1000. HID 35 -битный формат

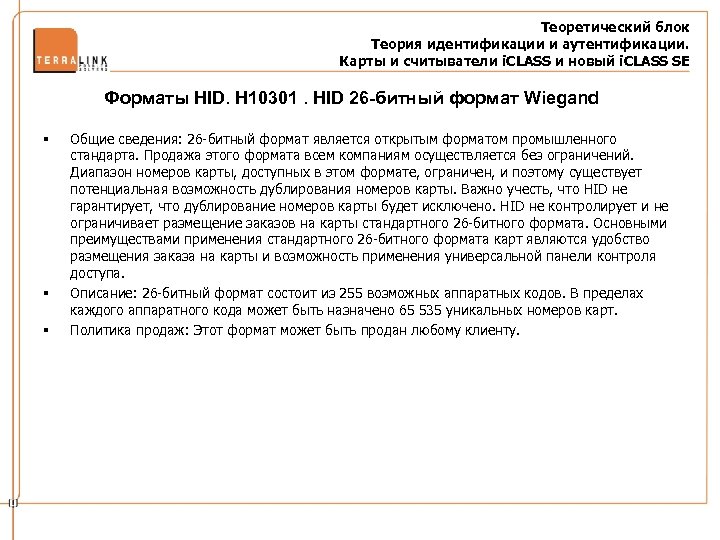

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Форматы HID. H 10301. HID 26 -битный формат Wiegand § § § Общие сведения: 26 -битный формат является открытым форматом промышленного стандарта. Продажа этого формата всем компаниям осуществляется без ограничений. Диапазон номеров карты, доступных в этом формате, ограничен, и поэтому существует потенциальная возможность дублирования номеров карты. Важно учесть, что HID не гарантирует, что дублирование номеров карты будет исключено. HID не контролирует и не ограничивает размещение заказов на карты стандартного 26 -битного формата. Основными преимуществами применения стандартного 26 -битного формата карт являются удобство размещения заказа на карты и возможность применения универсальной панели контроля доступа. Описание: 26 -битный формат состоит из 255 возможных аппаратных кодов. В пределах каждого аппаратного кода может быть назначено 65 535 уникальных номеров карт. Политика продаж: Этот формат может быть продан любому клиенту.

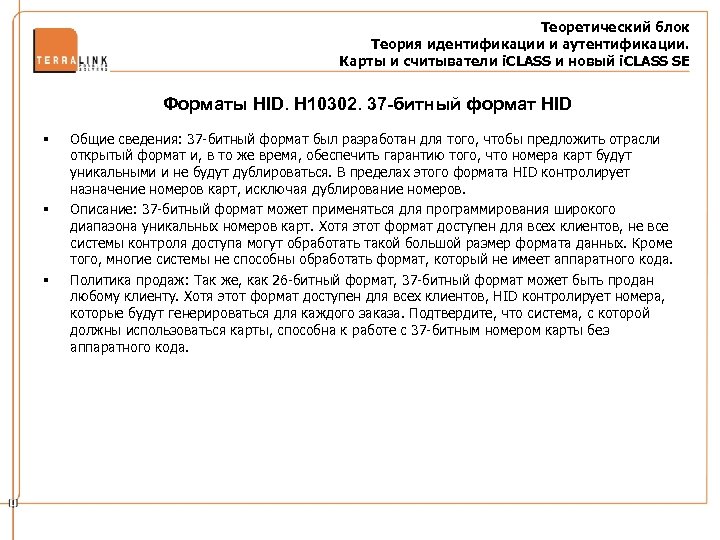

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Форматы HID. H 10302. 37 -битный формат HID § § § Общие сведения: 37 -битный формат был разработан для того, чтобы предложить отрасли открытый формат и, в то же время, обеспечить гарантию того, что номера карт будут уникальными и не будут дублироваться. В пределах этого формата HID контролирует назначение номеров карт, исключая дублирование номеров. Описание: 37 -битный формат может применяться для программирования широкого диапазона уникальных номеров карт. Хотя этот формат доступен для всех клиентов, не все системы контроля доступа могут обработать такой большой размер формата данных. Кроме того, многие системы не способны обработать формат, который не имеет аппаратного кода. Политика продаж: Так же, как 26 -битный формат, 37 -битный формат может быть продан любому клиенту. Хотя этот формат доступен для всех клиентов, HID контролирует номера, которые будут генерироваться для каждого заказа. Подтвердите, что система, с которой должны использоваться карты, способна к работе с 37 -битным номером карты без аппаратного кода.

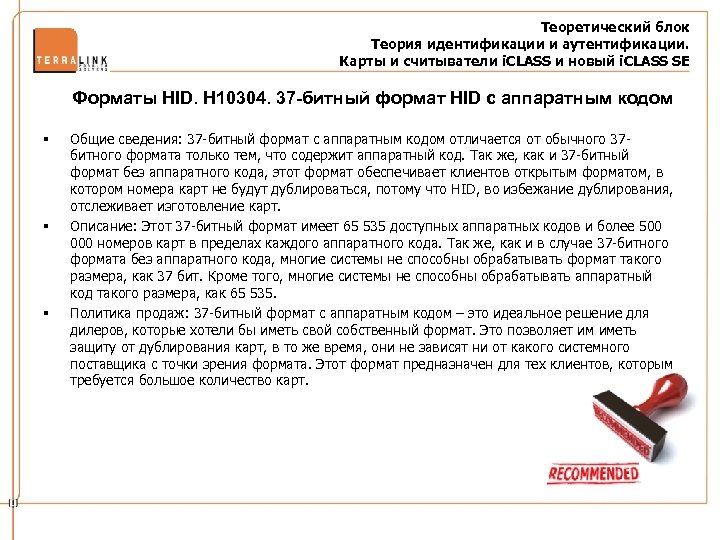

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Форматы HID. H 10304. 37 -битный формат HID с аппаратным кодом § § § Общие сведения: 37 -битный формат с аппаратным кодом отличается от обычного 37 битного формата только тем, что содержит аппаратный код. Так же, как и 37 -битный формат без аппаратного кода, этот формат обеспечивает клиентов открытым форматом, в котором номера карт не будут дублироваться, потому что HID, во избежание дублирования, отслеживает изготовление карт. Описание: Этот 37 -битный формат имеет 65 535 доступных аппаратных кодов и более 500 000 номеров карт в пределах каждого аппаратного кода. Так же, как и в случае 37 -битного формата без аппаратного кода, многие системы не способны обрабатывать формат такого размера, как 37 бит. Кроме того, многие системы не способны обрабатывать аппаратный код такого размера, как 65 535. Политика продаж: 37 -битный формат с аппаратным кодом – это идеальное решение для дилеров, которые хотели бы иметь свой собственный формат. Это позволяет им иметь защиту от дублирования карт, в то же время, они не зависят ни от какого системного поставщика с точки зрения формата. Этот формат предназначен для тех клиентов, которым требуется большое количество карт.

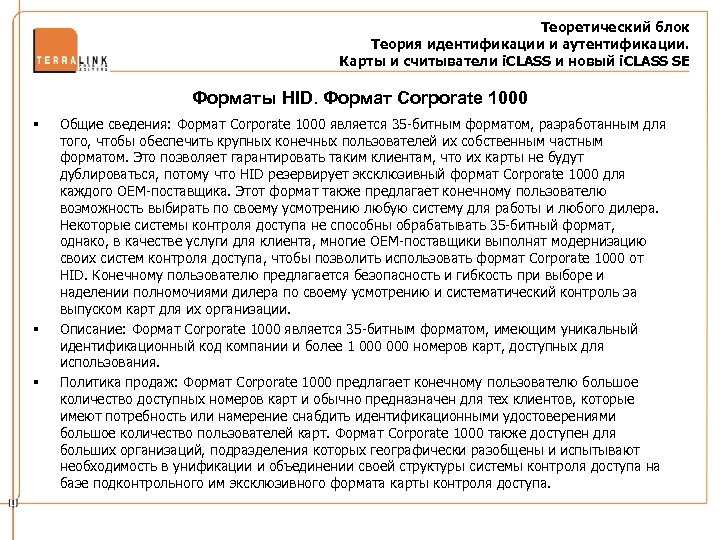

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Форматы HID. Формат Corporate 1000 § § § Общие сведения: Формат Corporate 1000 является 35 -битным форматом, разработанным для того, чтобы обеспечить крупных конечных пользователей их собственным частным форматом. Это позволяет гарантировать таким клиентам, что их карты не будут дублироваться, потому что HID резервирует эксклюзивный формат Corporate 1000 для каждого OEM-поставщика. Этот формат также предлагает конечному пользователю возможность выбирать по своему усмотрению любую систему для работы и любого дилера. Некоторые системы контроля доступа не способны обрабатывать 35 -битный формат, однако, в качестве услуги для клиента, многие OEM-поставщики выполнят модернизацию своих систем контроля доступа, чтобы позволить использовать формат Corporate 1000 от HID. Конечному пользователю предлагается безопасность и гибкость при выборе и наделении полномочиями дилера по своему усмотрению и систематический контроль за выпуском карт для их организации. Описание: Формат Corporate 1000 является 35 -битным форматом, имеющим уникальный идентификационный код компании и более 1 000 номеров карт, доступных для использования. Политика продаж: Формат Corporate 1000 предлагает конечному пользователю большое количество доступных номеров карт и обычно предназначен для тех клиентов, которые имеют потребность или намерение снабдить идентификационными удостоверениями большое количество пользователей карт. Формат Corporate 1000 также доступен для больших организаций, подразделения которых географически разобщены и испытывают необходимость в унификации и объединении своей структуры системы контроля доступа на базе подконтрольного им эксклюзивного формата карты контроля доступа.
Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Эволюция подразумевает изменения… § Идентификационные данные § Секретные ключи § Алгоритмы шифрации § Структура данных SIO-технология – это все об эволюции

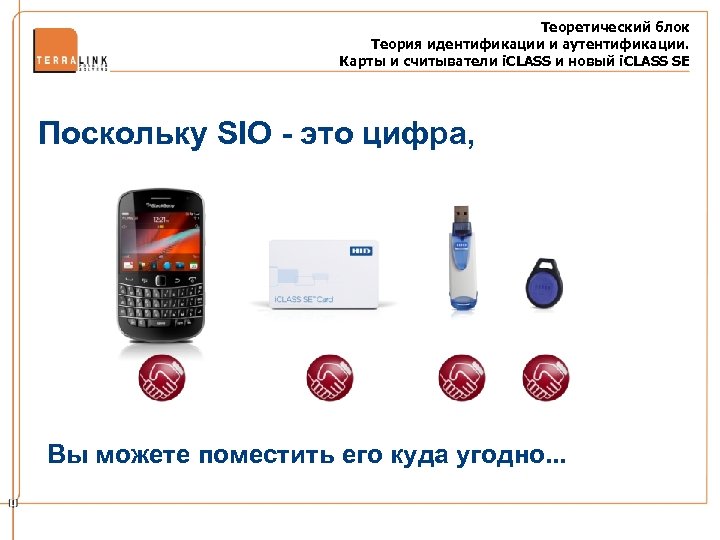

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Поскольку SIO - это цифра, Вы можете поместить его куда угодно. . .
Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Цифровая безопасность Secure Identity Object (SIO) Цифровая технология i. CLASS SE выходит далеко за рамки традиционной модели смарт-карт, предлагая надежную, стандартизированную, технологически независимую и гибкую структуру идентификации доступа. В современном мире, все более стремящимся к мобильности, высокий уровень безопасности, гарантируемый HID, теперь доступен посредством карт i. CLASS, смартфонов NFC, USB-токенов, компьютерных дисковых накопителей, а также с помощью контактных карт доступа. Secure Identity Object (SIO) — стандартизированный, независящий от конкретного устройства информационный объект, способный присутствовать на любом количестве идентификационных устройств. Такие информационные объекты обеспечивают дополнительный уровень защиты в дополнение к аппаратно-зависимой безопасности, действуя как некий объединитель с дополнительной диверсификацией, аутентификацией и шифрованием ключей.
Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE Цифровая безопасность Secure Identity Object (SIO). multi. CLASS SE™ — простота перехода. Считывающие устройства multi. CLASS SE™ — идеальное решение для клиентов, стремящихся обновить существующие решения, способное поддержать переход от низкочастотной к высокочастотной технологии, а также в цифровой мир смартфонов NFC и технологий будущего.

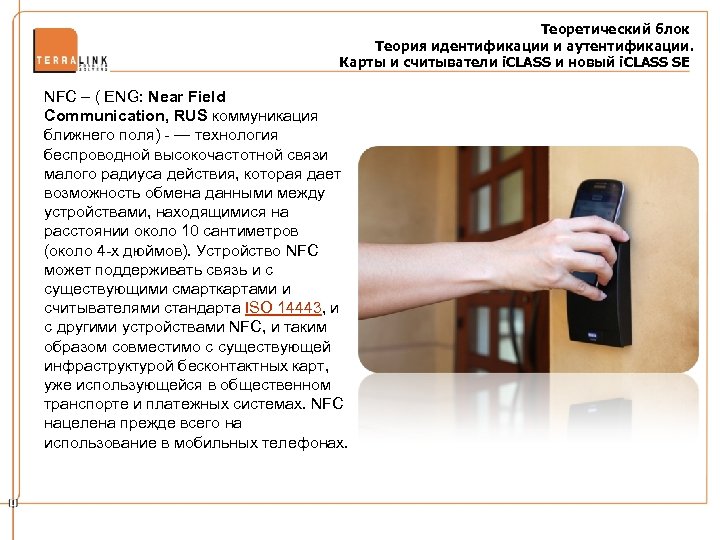

Теоретический блок Теория идентификации и аутентификации. Карты и считыватели i. CLASS и новый i. CLASS SE NFC – ( ENG: Near Field Communication, RUS коммуникация ближнего поля) - — технология беспроводной высокочастотной связи малого радиуса действия, которая дает возможность обмена данными между устройствами, находящимися на расстоянии около 10 сантиметров (около 4 -х дюймов). Устройство NFC может поддерживать связь и с существующими смарткартами и считывателями стандарта ISO 14443, и с другими устройствами NFC, и таким образом совместимо с существующей инфраструктурой бесконтактных карт, уже использующейся в общественном транспорте и платежных системах. NFC нацелена прежде всего на использование в мобильных телефонах.
Теоретический блок Теория идентификации. Карты и считыватели i. CLASS Вопросы? Гудков Евгений Технический специалист +7 495 721 -17 -21, доб. 158 Gudkov. E@terralink. ru www. idcards. ru www. terraid. ru

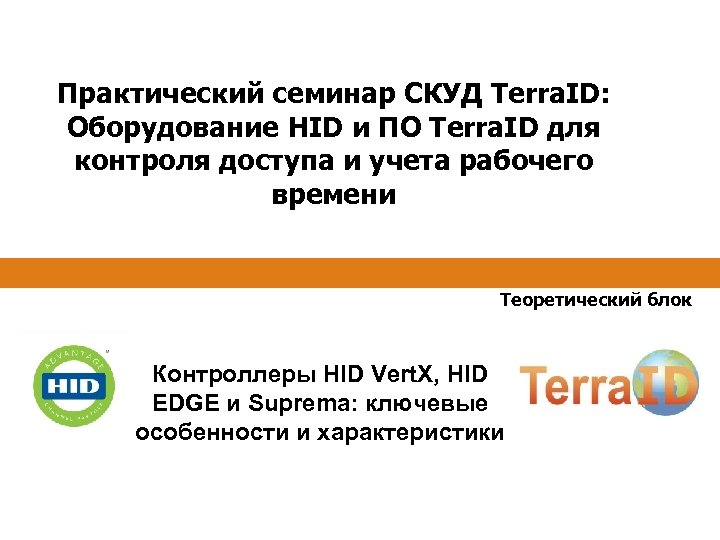

Практический семинар СКУД Terra. ID: Оборудование HID и ПО Terra. ID для контроля доступа и учета рабочего времени Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики

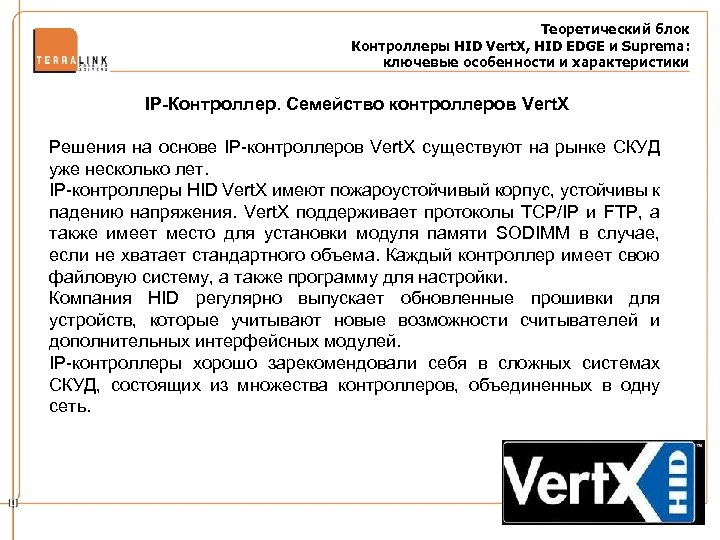

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Семейство контроллеров Vert. X Решения на основе IP-контроллеров Vert. X существуют на рынке СКУД уже несколько лет. IP-контроллеры HID Vert. X имеют пожароустойчивый корпус, устойчивы к падению напряжения. Vert. X поддерживает протоколы TCP/IP и FTP, а также имеет место для установки модуля памяти SODIMM в случае, если не хватает стандартного объема. Каждый контроллер имеет свою файловую систему, а также программу для настройки. Компания HID регулярно выпускает обновленные прошивки для устройств, которые учитывают новые возможности считывателей и дополнительных интерфейсных модулей. IP-контроллеры хорошо зарекомендовали себя в сложных системах СКУД, состоящих из множества контроллеров, объединенных в одну сеть.

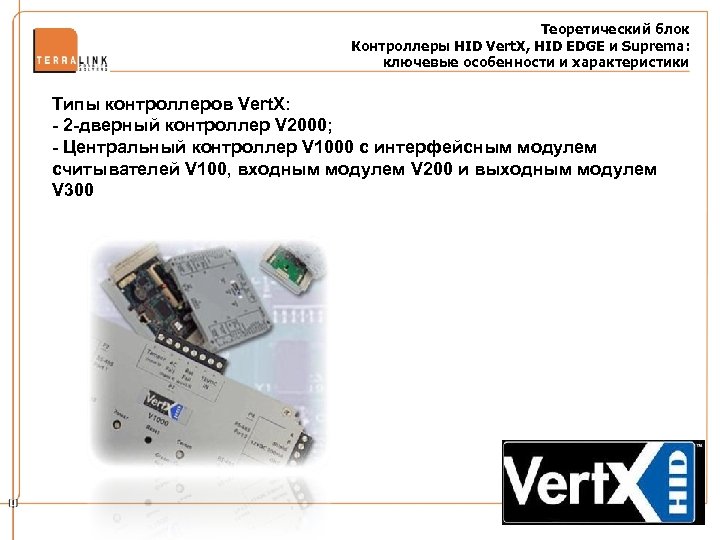

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Типы контроллеров Vert. X: - 2 -дверный контроллер V 2000; - Центральный контроллер V 1000 с интерфейсным модулем считывателей V 100, входным модулем V 200 и выходным модулем V 300

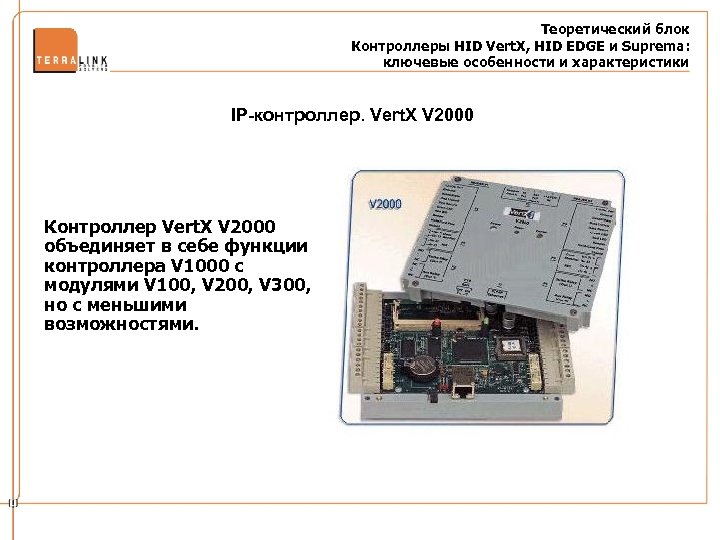

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-контроллер. Vert. X V 2000 Контроллер Vert. X V 2000 объединяет в себе функции контроллера V 1000 c модулями V 100, V 200, V 300, но с меньшими возможностями.

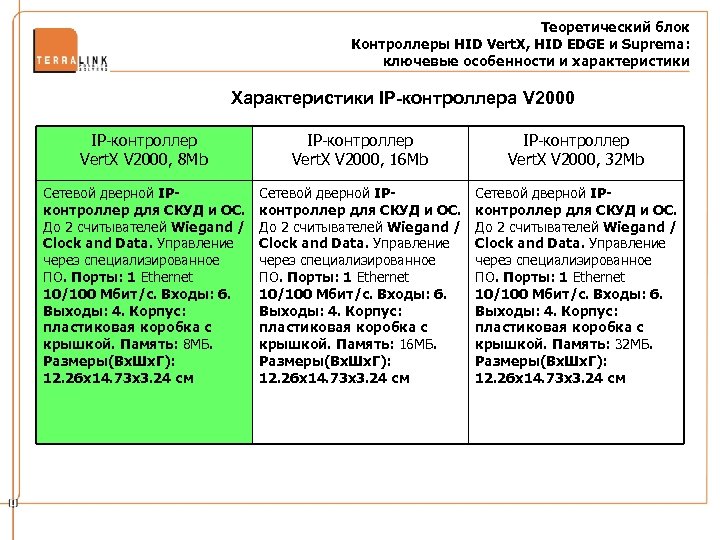

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Характеристики IP-контроллера V 2000 IP-контроллер Vert. X V 2000, 8 Mb IP-контроллер Vert. X V 2000, 16 Mb IP-контроллер Vert. X V 2000, 32 Mb Сетевой дверной IPконтроллер для СКУД и ОС. До 2 считывателей Wiegand / Clock and Data. Управление через специализированное ПО. Порты: 1 Ethernet 10/100 Мбит/с. Входы: 6. Выходы: 4. Корпус: пластиковая коробка с крышкой. Память: 8 МБ. Размеры(Вх. Шх. Г): 12. 26 x 14. 73 x 3. 24 см Сетевой дверной IPконтроллер для СКУД и ОС. До 2 считывателей Wiegand / Clock and Data. Управление через специализированное ПО. Порты: 1 Ethernet 10/100 Мбит/с. Входы: 6. Выходы: 4. Корпус: пластиковая коробка с крышкой. Память: 16 МБ. Размеры(Вх. Шх. Г): 12. 26 x 14. 73 x 3. 24 см Сетевой дверной IPконтроллер для СКУД и ОС. До 2 считывателей Wiegand / Clock and Data. Управление через специализированное ПО. Порты: 1 Ethernet 10/100 Мбит/с. Входы: 6. Выходы: 4. Корпус: пластиковая коробка с крышкой. Память: 32 МБ. Размеры(Вх. Шх. Г): 12. 26 x 14. 73 x 3. 24 см

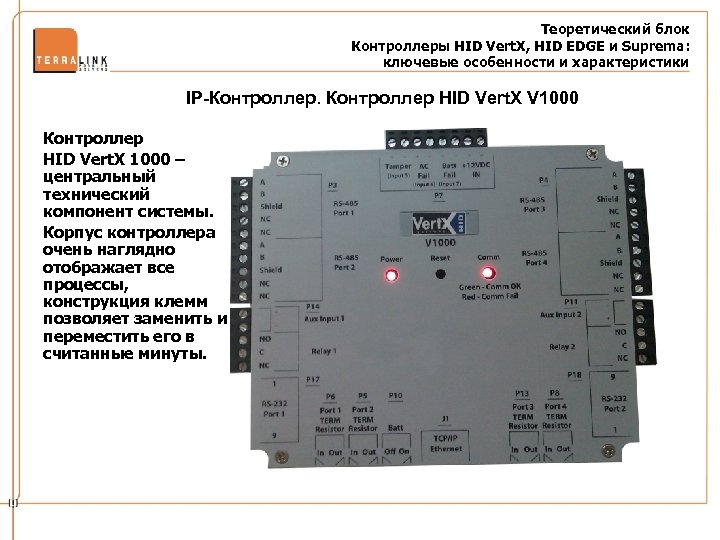

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер HID Vert. X V 1000 Контроллер HID Vert. X 1000 – центральный технический компонент системы. Корпус контроллера очень наглядно отображает все процессы, конструкция клемм позволяет заменить и переместить его в считанные минуты.
Теоретический блок Контроллеры HID Vert. X и EDGE: особенности и характеристики IP-Контроллер HID Vert. X V 1000 (продолжение) Индикаторы, расположенные на контроллере имеют следующее значение: 1. Power – питание, моргающая индикация – обмен данных по TCP/IP с сервером. 2. Comm. Наличие связи с downstreamпанелями. Красный – сбой связи. Зеленый – наличие связи. Моргающая зеленая индикация – обмен данных по RS-485 с интерфейсными модулями.

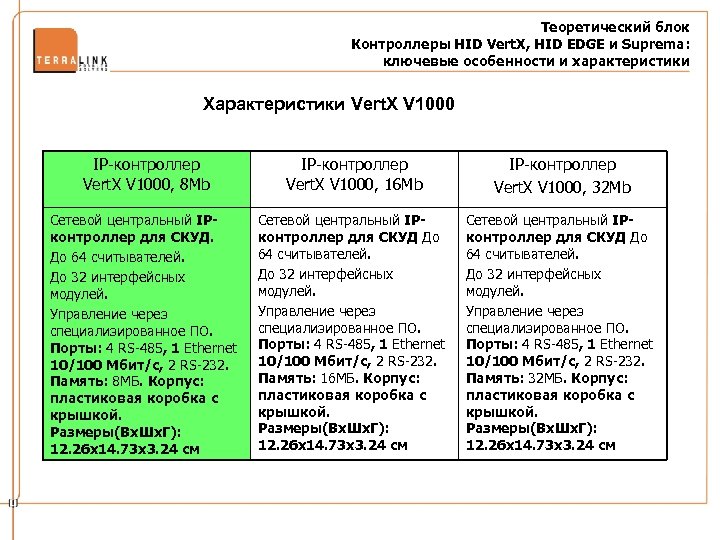

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Характеристики Vert. X V 1000 IP-контроллер Vert. X V 1000, 8 Mb IP-контроллер Vert. X V 1000, 16 Mb IP-контроллер Vert. X V 1000, 32 Mb Сетевой центральный IPконтроллер для СКУД. До 64 считывателей. До 32 интерфейсных модулей. Управление через специализированное ПО. Порты: 4 RS-485, 1 Ethernet 10/100 Мбит/с, 2 RS-232. Память: 8 МБ. Корпус: пластиковая коробка с крышкой. Размеры(Вх. Шх. Г): 12. 26 x 14. 73 x 3. 24 см Сетевой центральный IPконтроллер для СКУД До 64 считывателей. До 32 интерфейсных модулей. Управление через специализированное ПО. Порты: 4 RS-485, 1 Ethernet 10/100 Мбит/с, 2 RS-232. Память: 16 МБ. Корпус: пластиковая коробка с крышкой. Размеры(Вх. Шх. Г): 12. 26 x 14. 73 x 3. 24 см Сетевой центральный IPконтроллер для СКУД До 64 считывателей. До 32 интерфейсных модулей. Управление через специализированное ПО. Порты: 4 RS-485, 1 Ethernet 10/100 Мбит/с, 2 RS-232. Память: 32 МБ. Корпус: пластиковая коробка с крышкой. Размеры(Вх. Шх. Г): 12. 26 x 14. 73 x 3. 24 см
Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Характеристики дополнительных модулей для Vert. X V 1000 Интерфейсный модуль Vert. X V 100 на 2 считывателя для V 1000 Интерфейсный модуль Vert. X V 200 на 16 входов для V 1000 Интерфейсный релейный модуль Vert. X V 300 на 12 выходов для V 1000 Интерфейсный модуль для HID Vert. X V 1000. До 2 считывателей Wiegand / Clock and Data. Порты: 1 RS -485. Входы: 6. Выходы: 4. Корпус: пластиковая коробка с крышкой. Размеры(Вх. Шх. Г): 12. 26 x 14. 73 x 3. 24 см Интерфейсный модуль охранной сигнализации для контроллера HID Vert. X V 1000. Порты: 1 RS-485. Входы: 16. Выходы: 2. Корпус: пластиковая коробка с крышкой. Размеры(Вх. Шх. Г): 12. 26 x 14. 73 x 3. 24 см Интерфейсный релейный модуль для контроллера HID Vert. X V 1000. Порты: 1 RS 485. Входы: 2. Релейных выходов: 12. Корпус: пластиковая коробка с крышкой. Размеры(Вх. Шх. Г): 12. 26 x 14. 73 x 3. 24 см

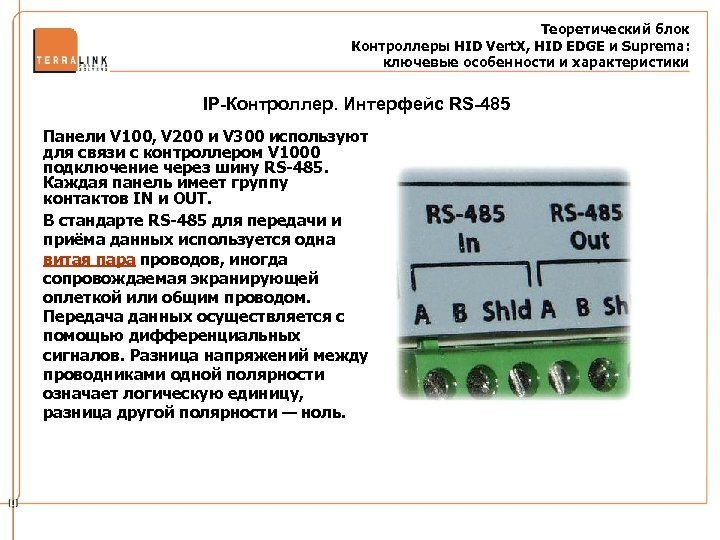

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Интерфейс RS-485 Панели V 100, V 200 и V 300 используют для связи с контроллером V 1000 подключение через шину RS-485. Каждая панель имеет группу контактов IN и OUT. В стандарте RS-485 для передачи и приёма данных используется одна витая пара проводов, иногда сопровождаемая экранирующей оплеткой или общим проводом. Передача данных осуществляется с помощью дифференциальных сигналов. Разница напряжений между проводниками одной полярности означает логическую единицу, разница другой полярности — ноль.

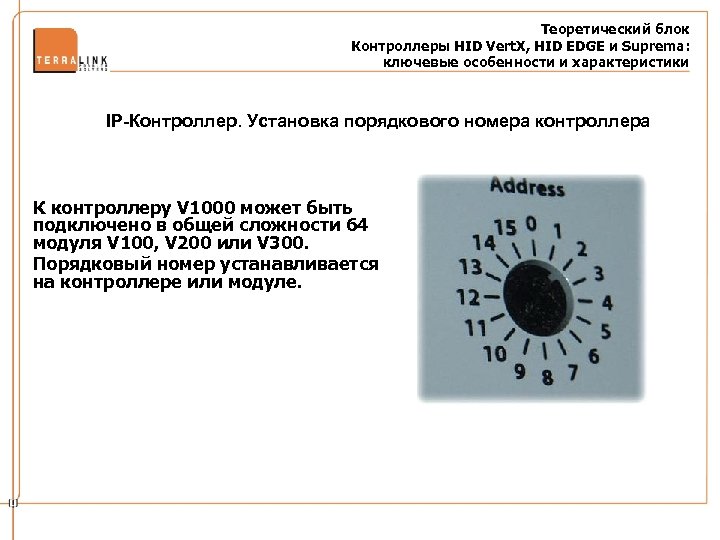

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Установка порядкового номера контроллера К контроллеру V 1000 может быть подключено в общей сложности 64 модуля V 100, V 200 или V 300. Порядковый номер устанавливается на контроллере или модуле.

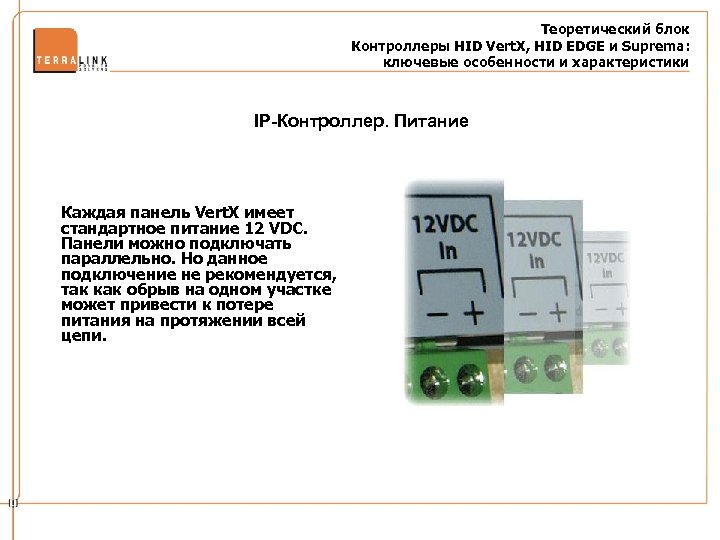

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Питание Каждая панель Vert. X имеет стандартное питание 12 VDC. Панели можно подключать параллельно. Но данное подключение не рекомендуется, так как обрыв на одном участке может привести к потере питания на протяжении всей цепи.

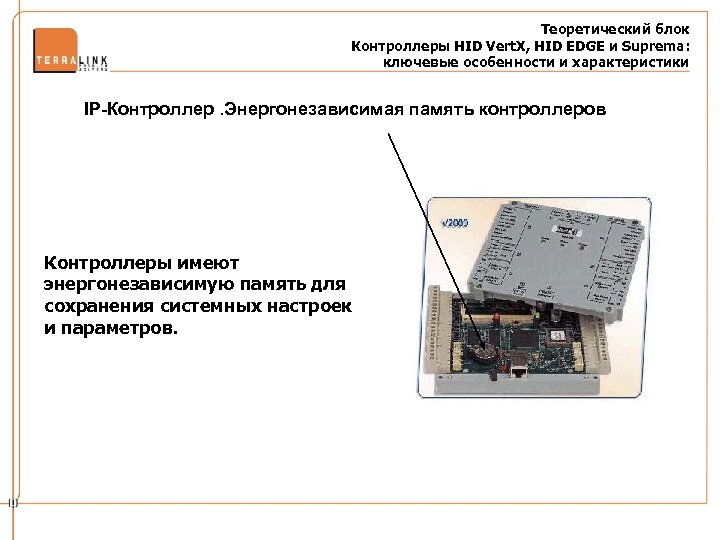

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Энергонезависимая память контроллеров Контроллеры имеют энергонезависимую память для сохранения системных настроек и параметров.

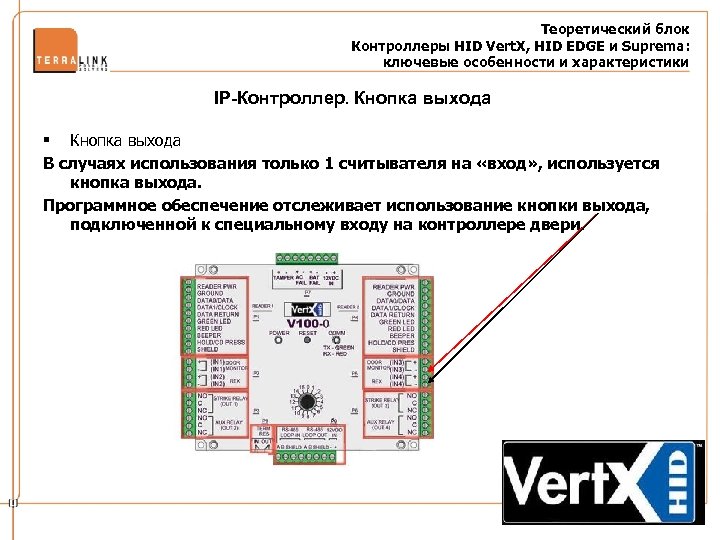

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Кнопка выхода § Кнопка выхода В случаях использования только 1 считывателя на «вход» , используется кнопка выхода. Программное обеспечение отслеживает использование кнопки выхода, подключенной к специальному входу на контроллере двери.

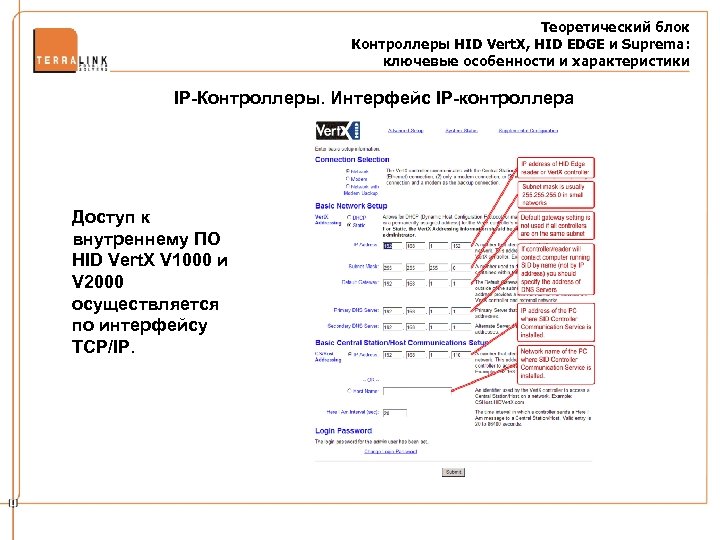

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллеры. Интерфейс IP-контроллера Доступ к внутреннему ПО HID Vert. X V 1000 и V 2000 осуществляется по интерфейсу TCP/IP.
Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Интерфейсный модуль Vert. X® V 100 § Подключение к V 1000 через RS-485. § Прием и обработка команд с V 1000 в режиме реального времени. § Передача данных об активности модуля на V 1000. § Индикация и обозначение выходов на корпусе. § Обработка доступа в режиме «оффлайн» на основе фасилити кода. § § Диапазон рабочих температур: от 0°до 50°C Дистанция при прокладке кабеля: RS 485 – 1220 м до хоста, Wiegand – 150 м до считывателя.

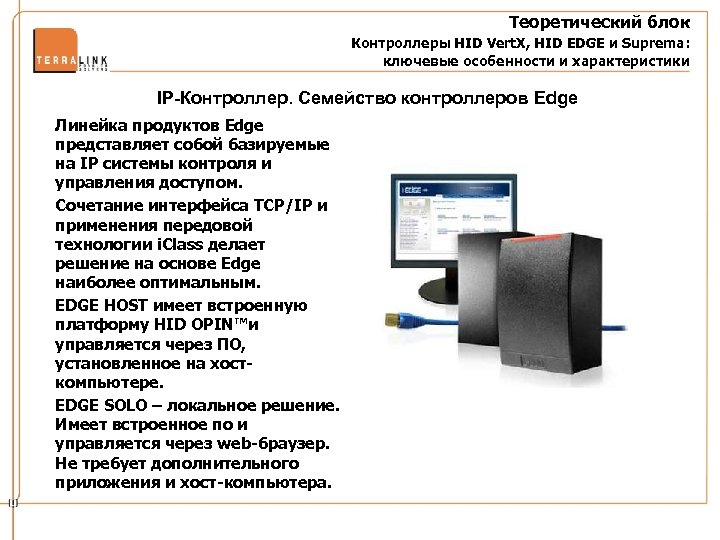

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Семейство контроллеров Edge Линейка продуктов Edge представляет собой базируемые на IP системы контроля и управления доступом. Сочетание интерфейса TCP/IP и применения передовой технологии i. Class делает решение на основе Edge наиболее оптимальным. EDGE HOST имеет встроенную платформу HID OPIN™и управляется через ПО, установленное на хосткомпьютере. EDGE SOLO – локальное решение. Имеет встроенное по и управляется через web-браузер. Не требует дополнительного приложения и хост-компьютера.

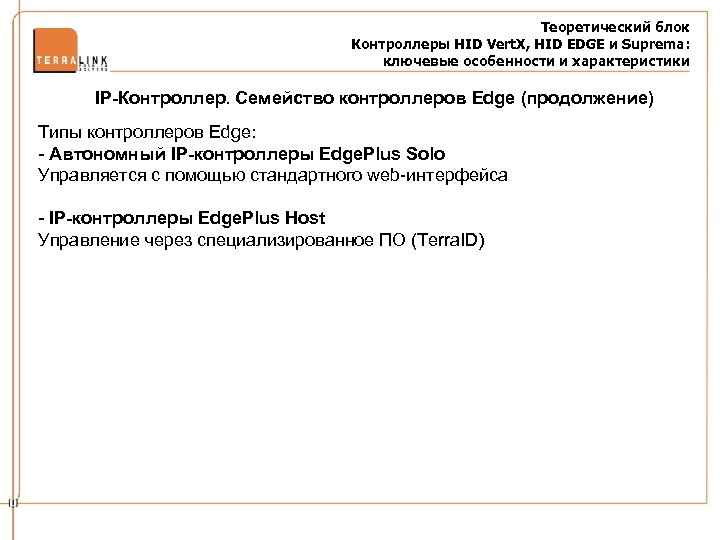

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Семейство контроллеров Edge (продолжение) Типы контроллеров Edge: - Автономный IP-контроллеры Edge. Plus Solo Управляется с помощью стандартного web-интерфейса - IP-контроллеры Edge. Plus Host Управление через специализированное ПО (Terra. ID)

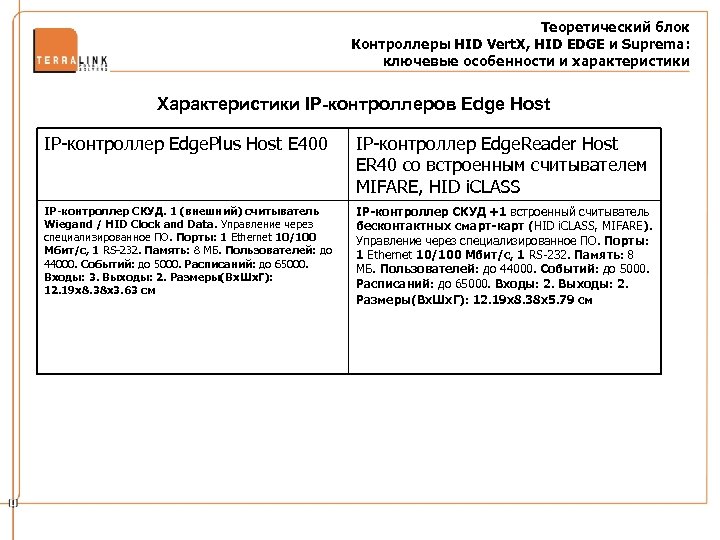

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Характеристики IP-контроллеров Edge Host IP-контроллер Edge. Plus Host E 400 IP-контроллер Edge. Reader Host ER 40 со встроенным считывателем MIFARE, HID i. CLASS IP-контроллер СКУД. 1 (внешний) считыватель Wiegand / HID Clock and Data. Управление через специализированное ПО. Порты: 1 Ethernet 10/100 Мбит/с, 1 RS-232. Память: 8 МБ. Пользователей: до 44000. Событий: до 5000. Расписаний: до 65000. Входы: 3. Выходы: 2. Размеры(Вх. Шх. Г): 12. 19 х8. 38 х3. 63 см IP-контроллер СКУД +1 встроенный считыватель бесконтактных смарт-карт (HID i. CLASS, MIFARE). Управление через специализированное ПО. Порты: 1 Ethernet 10/100 Мбит/с, 1 RS-232. Память: 8 МБ. Пользователей: до 44000. Событий: до 5000. Расписаний: до 65000. Входы: 2. Выходы: 2. Размеры(Вх. Шх. Г): 12. 19 х8. 38 х5. 79 см

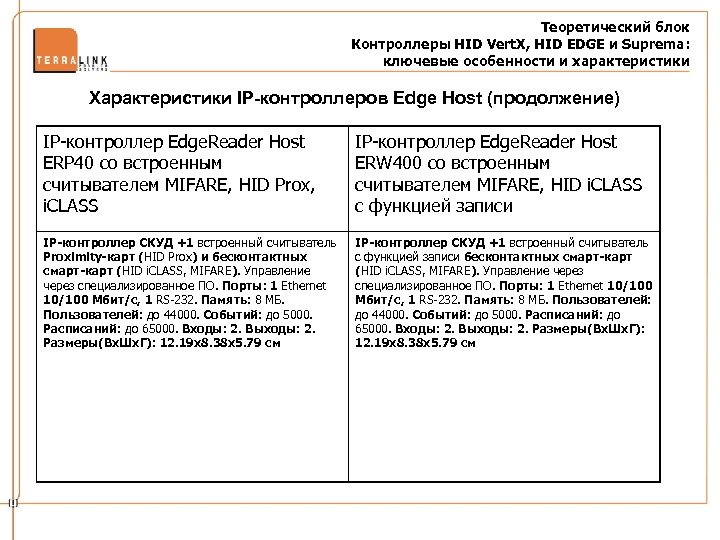

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Характеристики IP-контроллеров Edge Host (продолжение) IP-контроллер Edge. Reader Host ERP 40 со встроенным считывателем MIFARE, HID Prox, i. CLASS IP-контроллер Edge. Reader Host ERW 400 со встроенным считывателем MIFARE, HID i. CLASS с функцией записи IP-контроллер СКУД +1 встроенный считыватель Proximity-карт (HID Prox) и бесконтактных смарт-карт (HID i. CLASS, MIFARE). Управление через специализированное ПО. Порты: 1 Ethernet 10/100 Мбит/с, 1 RS-232. Память: 8 МБ. Пользователей: до 44000. Событий: до 5000. Расписаний: до 65000. Входы: 2. Выходы: 2. Размеры(Вх. Шх. Г): 12. 19 х8. 38 х5. 79 см IP-контроллер СКУД +1 встроенный считыватель с функцией записи бесконтактных смарт-карт (HID i. CLASS, MIFARE). Управление через специализированное ПО. Порты: 1 Ethernet 10/100 Мбит/с, 1 RS-232. Память: 8 МБ. Пользователей: до 44000. Событий: до 5000. Расписаний: до 65000. Входы: 2. Выходы: 2. Размеры(Вх. Шх. Г): 12. 19 х8. 38 х5. 79 см

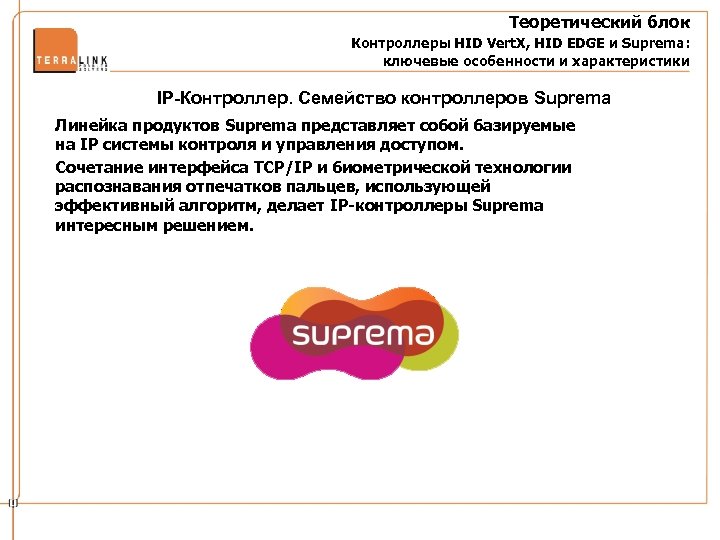

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики IP-Контроллер. Семейство контроллеров Suprema Линейка продуктов Suprema представляет собой базируемые на IP системы контроля и управления доступом. Сочетание интерфейса TCP/IP и биометрической технологии распознавания отпечатков пальцев, использующей эффективный алгоритм, делает IP-контроллеры Suprema интересным решением.

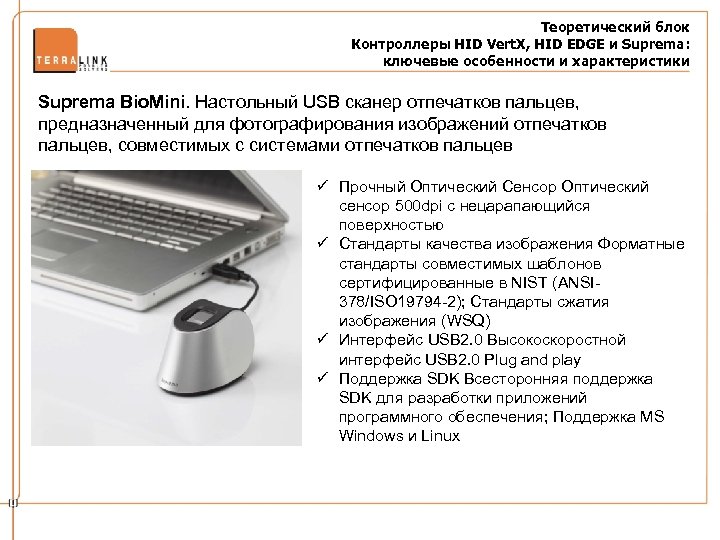

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Suprema Bio. Mini. Настольный USB сканер отпечатков пальцев, предназначенный для фотографирования изображений отпечатков пальцев, совместимых с системами отпечатков пальцев ü Прочный Оптический Сенсор Оптический сенсор 500 dpi с нецарапающийся поверхностью ü Стандарты качества изображения Форматные стандарты совместимых шаблонов сертифицированные в NIST (ANSI 378/ISO 19794 -2); Стандарты сжатия изображения (WSQ) ü Интерфейс USB 2. 0 Высокоскоростной интерфейс USB 2. 0 Plug and play ü Поддержка SDK Всесторонняя поддержка SDK для разработки приложений программного обеспечения; Поддержка MS Windows и Linux

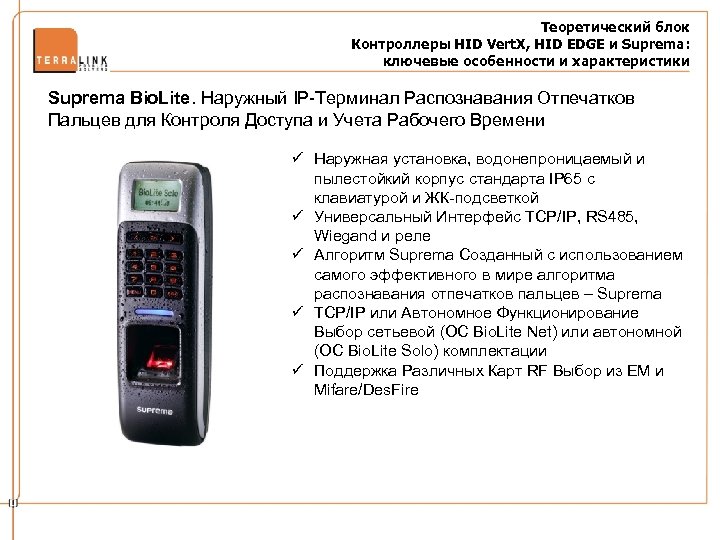

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Suprema Bio. Lite. Наружный IP-Терминал Распознавания Отпечатков Пальцев для Контроля Доступа и Учета Рабочего Времени ü Наружная установка, водонепроницаемый и пылестойкий корпус стандарта IP 65 с клавиатурой и ЖК-подсветкой ü Универсальный Интерфейс TCP/IP, RS 485, Wiegand и реле ü Алгоритм Suprema Созданный с использованием самого эффективного в мире алгоритма распознавания отпечатков пальцев – Suprema ü TCP/IP или Автономное Функционирование Выбор сетьевой (ОС Bio. Lite Net) или автономной (ОС Bio. Lite Solo) комплектации ü Поддержка Различных Карт RF Выбор из EM и Mifare/Des. Fire

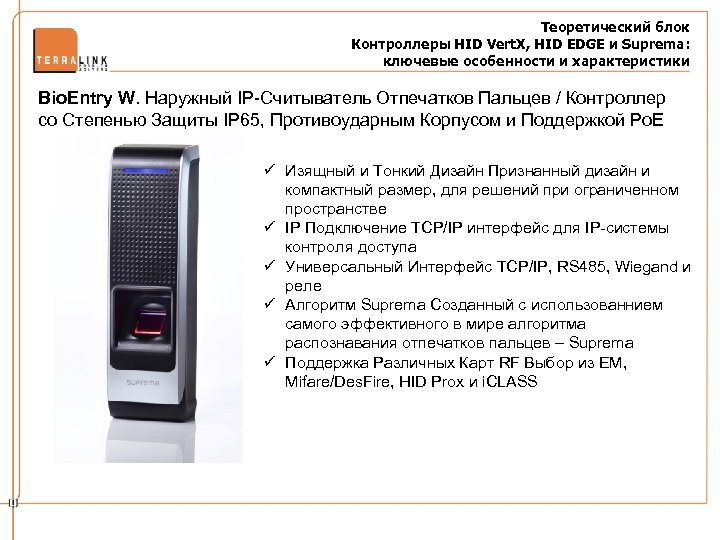

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Bio. Entry W. Наружный IP-Считыватель Отпечатков Пальцев / Контроллер со Степенью Защиты IP 65, Противоударным Корпусом и Поддержкой Po. E ü Изящный и Тонкий Дизайн Признанный дизайн и компактный размер, для решений при ограниченном пространстве ü IP Подключение TCP/IP интерфейс для IP-системы контроля доступа ü Универсальный Интерфейс TCP/IP, RS 485, Wiegand и реле ü Алгоритм Suprema Созданный с использованнием самого эффективного в мире алгоритма распознавания отпечатков пальцев – Suprema ü Поддержка Различных Карт RF Выбор из EM, Mifare/Des. Fire, HID Prox и i. CLASS

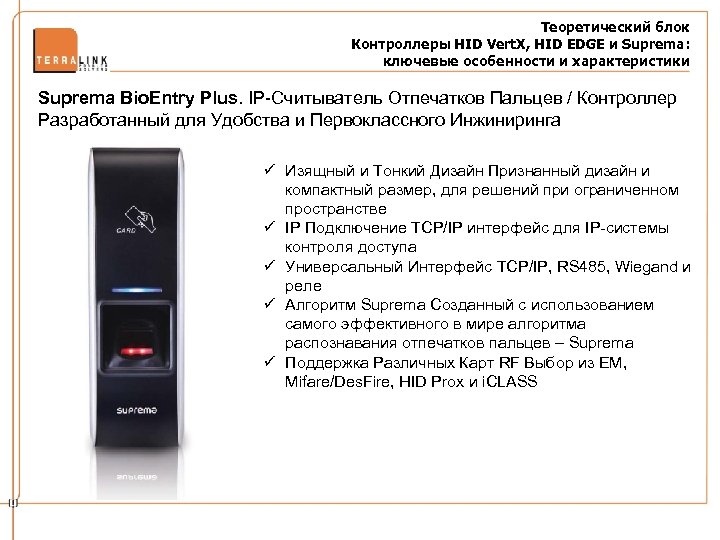

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Suprema Bio. Entry Plus. IP-Считыватель Отпечатков Пальцев / Контроллер Разработанный для Удобства и Первоклассного Инжиниринга ü Изящный и Тонкий Дизайн Признанный дизайн и компактный размер, для решений при ограниченном пространстве ü IP Подключение TCP/IP интерфейс для IP-системы контроля доступа ü Универсальный Интерфейс TCP/IP, RS 485, Wiegand и реле ü Алгоритм Suprema Созданный с использованием самого эффективного в мире алгоритма распознавания отпечатков пальцев – Suprema ü Поддержка Различных Карт RF Выбор из EM, Mifare/Des. Fire, HID Prox и i. CLASS

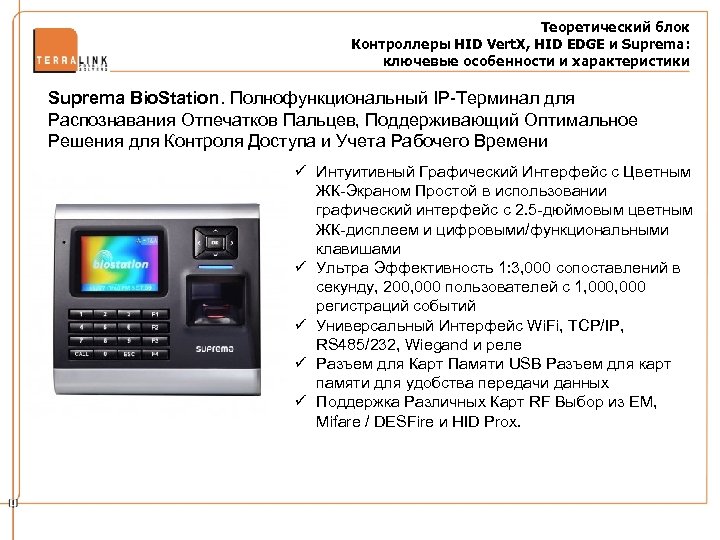

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Suprema Bio. Station. Полнофункциональный IP-Терминал для Распознавания Отпечатков Пальцев, Поддерживающий Оптимальное Решения для Контроля Доступа и Учета Рабочего Времени ü Интуитивный Графический Интерфейс с Цветным ЖК-Экраном Простой в использовании графический интерфейс с 2. 5 -дюймовым цветным ЖК-дисплеем и цифровыми/функциональными клавишами ü Ультра Эффективность 1: 3, 000 сопоставлений в секунду, 200, 000 пользователей с 1, 000 регистраций событий ü Универсальный Интерфейс Wi. Fi, TCP/IP, RS 485/232, Wiegand и реле ü Разъем для Карт Памяти USB Разъем для карт памяти для удобства передачи данных ü Поддержка Различных Карт RF Выбор из EM, Mifare / DESFire и HID Prox.

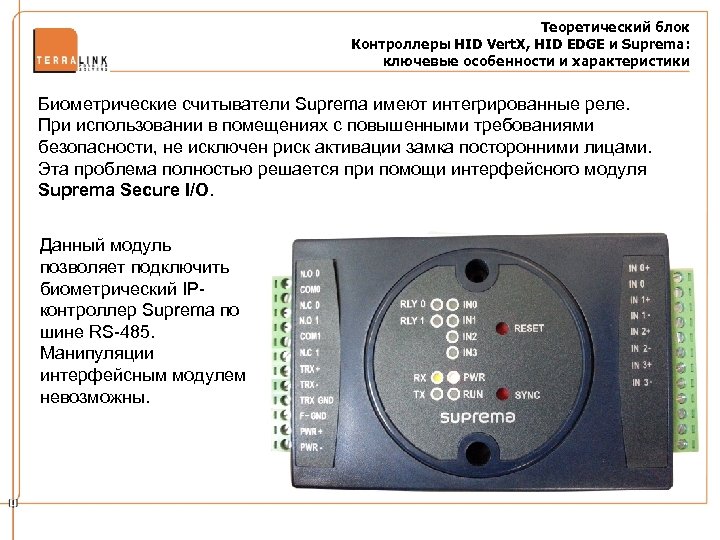

Теоретический блок Контроллеры HID Vert. X, HID EDGE и Suprema: ключевые особенности и характеристики Биометрические считыватели Suprema имеют интегрированные реле. При использовании в помещениях с повышенными требованиями безопасности, не исключен риск активации замка посторонними лицами. Эта проблема полностью решается при помощи интерфейсного модуля Suprema Secure I/O. Данный модуль позволяет подключить биометрический IPконтроллер Suprema по шине RS-485. Манипуляции интерфейсным модулем невозможны.

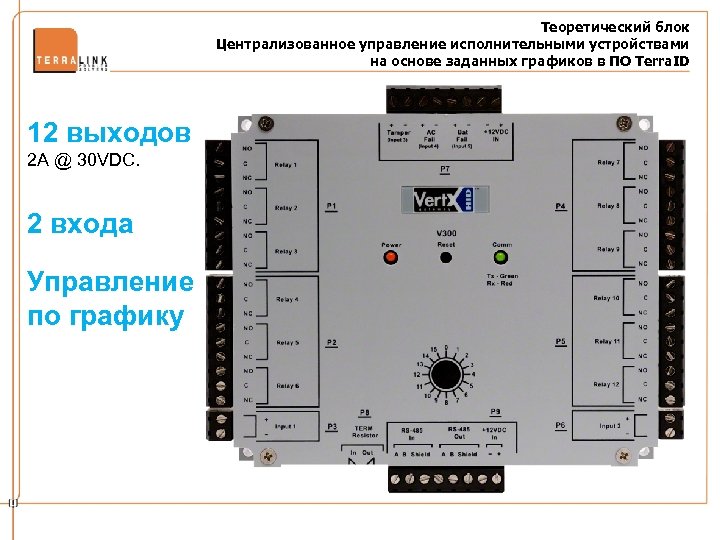

Теоретический блок Централизованное управление исполнительными устройствами на основе заданных графиков в ПО Terra. ID 12 выходов 2 A @ 30 VDC. 2 входа Управление по графику
Теоретический блок Контроллеры HID Vert. X и EDGE: особенности и характеристики Вопросы? Гудков Евгений Технический специалист +7 495 721 -17 -21, доб. 158 Gudkov. E@terralink. ru www. idcards. ru www. terraid. ru

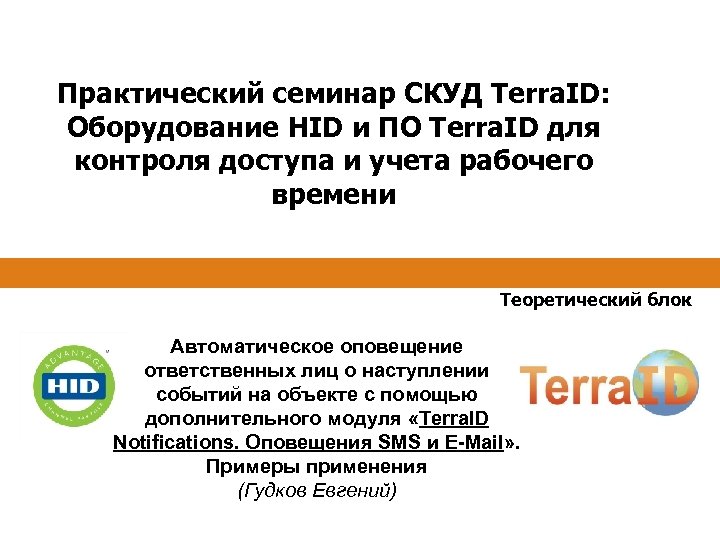

Практический семинар СКУД Terra. ID: Оборудование HID и ПО Terra. ID для контроля доступа и учета рабочего времени Теоретический блок Автоматическое оповещение ответственных лиц о наступлении событий на объекте с помощью дополнительного модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» . Примеры применения (Гудков Евгений)

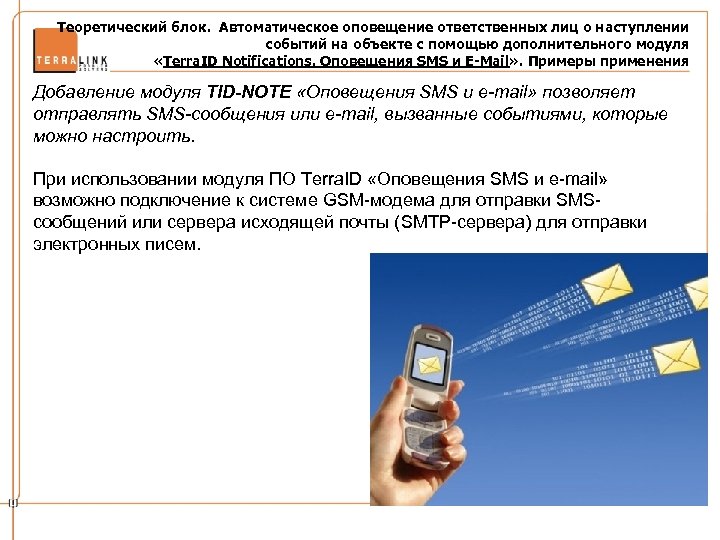

Теоретический блок. Автоматическое оповещение ответственных лиц о наступлении событий на объекте с помощью дополнительного модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» . Примеры применения Добавление модуля TID-NOTE «Оповещения SMS и e-mail» позволяет отправлять SMS-сообщения или e-mail, вызванные событиями, которые можно настроить. При использовании модуля ПО Terra. ID «Оповещения SMS и e-mail» возможно подключение к системе GSM-модема для отправки SMSсообщений или сервера исходящей почты (SMTP-сервера) для отправки электронных писем.

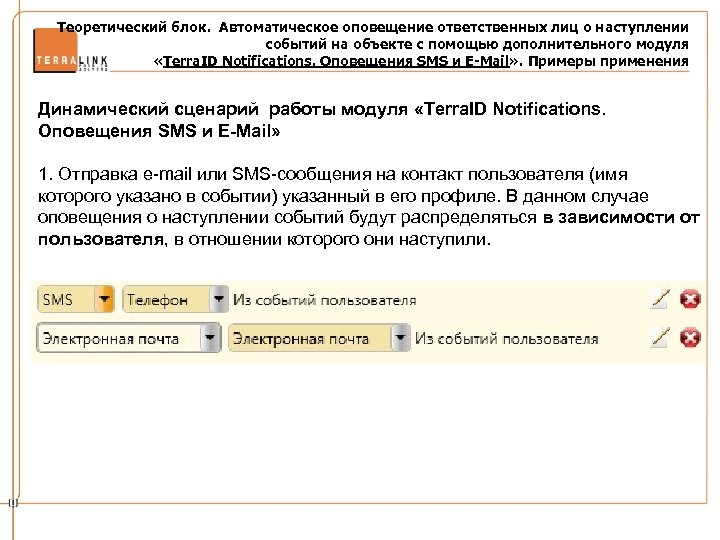

Теоретический блок. Автоматическое оповещение ответственных лиц о наступлении событий на объекте с помощью дополнительного модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» . Примеры применения Динамический сценарий работы модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» 1. Отправка e-mail или SMS-сообщения на контакт пользователя (имя которого указано в событии) указанный в его профиле. В данном случае оповещения о наступлении событий будут распределяться в зависимости от пользователя, в отношении которого они наступили.

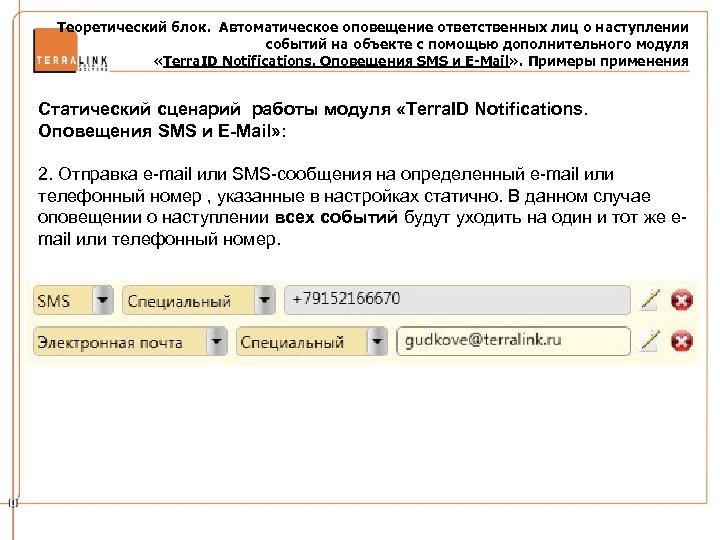

Теоретический блок. Автоматическое оповещение ответственных лиц о наступлении событий на объекте с помощью дополнительного модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» . Примеры применения Статический сценарий работы модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» : 2. Отправка e-mail или SMS-сообщения на определенный e-mail или телефонный номер , указанные в настройках статично. В данном случае оповещении о наступлении всех событий будут уходить на один и тот же email или телефонный номер.

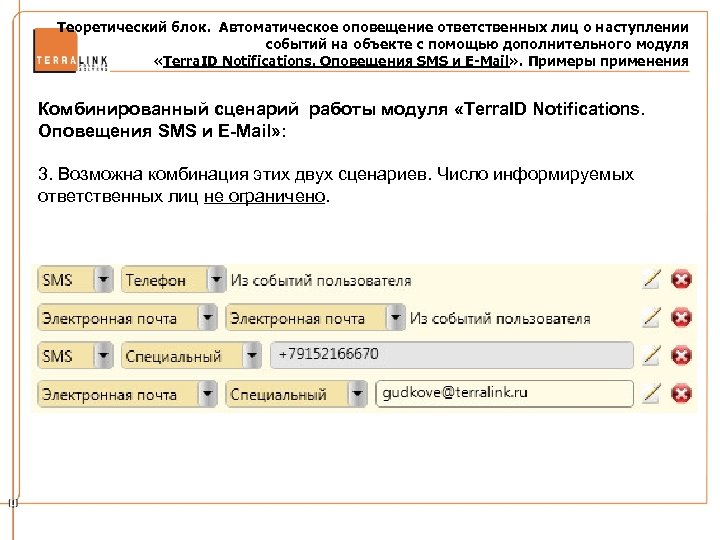

Теоретический блок. Автоматическое оповещение ответственных лиц о наступлении событий на объекте с помощью дополнительного модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» . Примеры применения Комбинированный сценарий работы модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» : 3. Возможна комбинация этих двух сценариев. Число информируемых ответственных лиц не ограничено.

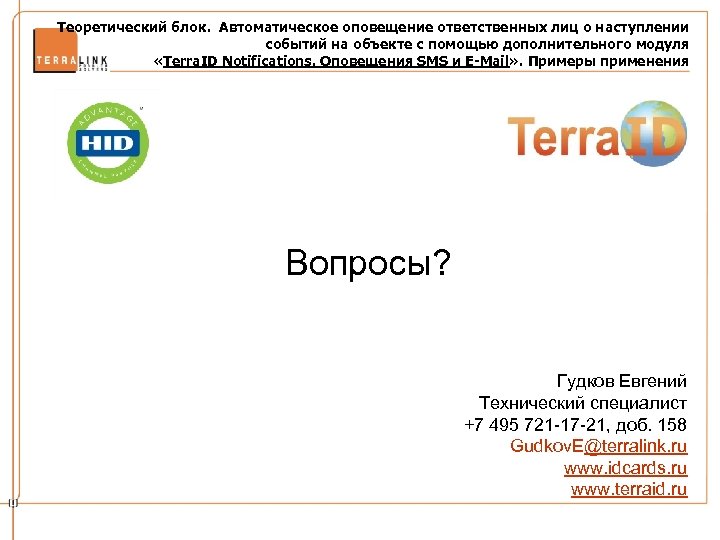

Теоретический блок. Автоматическое оповещение ответственных лиц о наступлении событий на объекте с помощью дополнительного модуля «Terra. ID Notifications. Оповещения SMS и E-Mail» . Примеры применения Вопросы? Гудков Евгений Технический специалист +7 495 721 -17 -21, доб. 158 Gudkov. E@terralink. ru www. idcards. ru www. terraid. ru

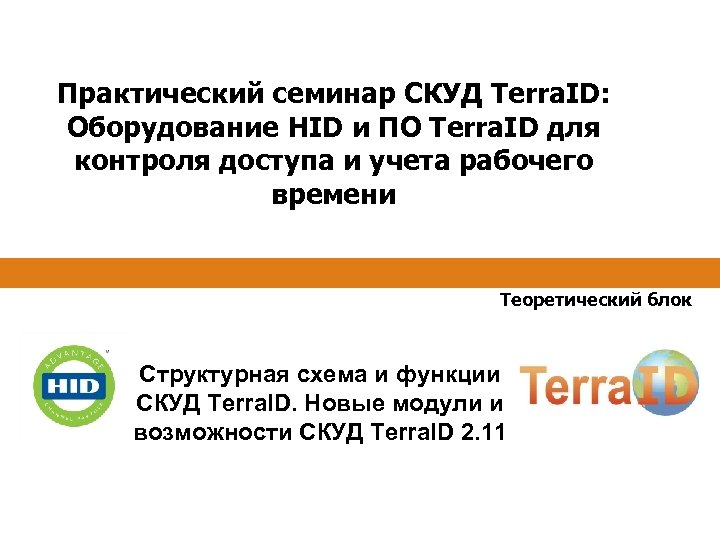

Практический семинар СКУД Terra. ID: Оборудование HID и ПО Terra. ID для контроля доступа и учета рабочего времени Теоретический блок Структурная схема и функции СКУД Terra. ID. Новые модули и возможности СКУД Terra. ID 2. 11

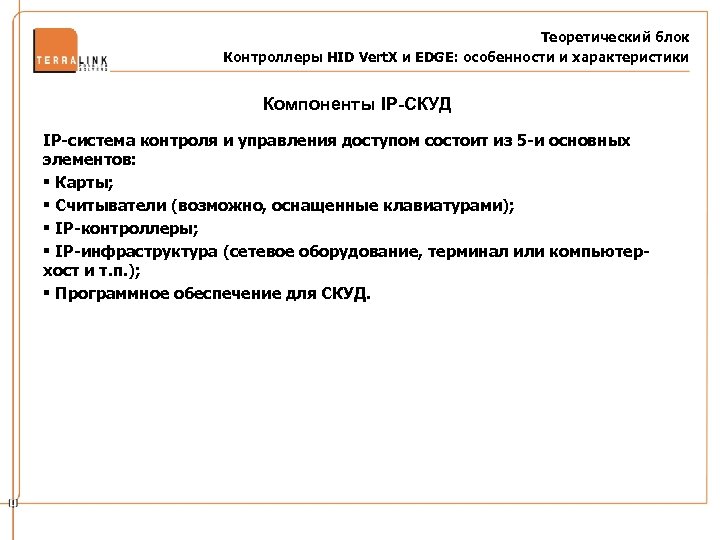

Теоретический блок Контроллеры HID Vert. X и EDGE: особенности и характеристики Компоненты IP-СКУД IP-система контроля и управления доступом состоит из 5 -и основных элементов: § Карты; § Считыватели (возможно, оснащенные клавиатурами); § IP-контроллеры; § IP-инфраструктура (сетевое оборудование, терминал или компьютерхост и т. п. ); § Программное обеспечение для СКУД.

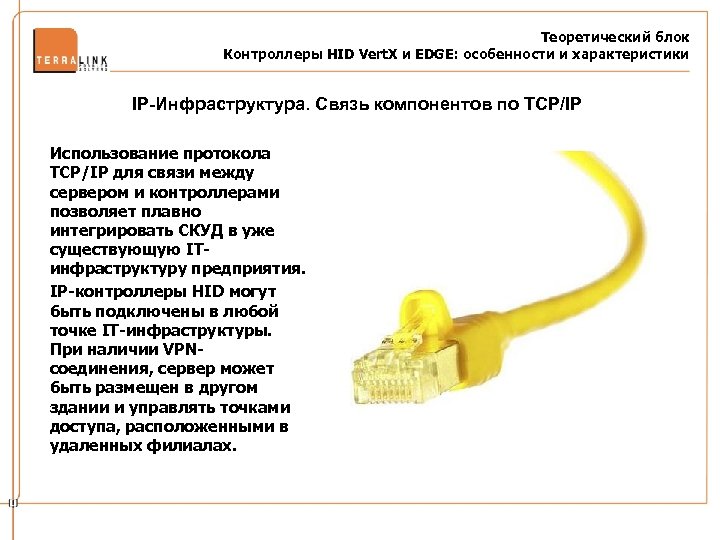

Теоретический блок Контроллеры HID Vert. X и EDGE: особенности и характеристики IP-Инфраструктура. Связь компонентов по TCP/IP Использование протокола TCP/IP для связи между сервером и контроллерами позволяет плавно интегрировать СКУД в уже существующую ITинфраструктуру предприятия. IP-контроллеры HID могут быть подключены в любой точке IT-инфраструктуры. При наличии VPNсоединения, сервер может быть размещен в другом здании и управлять точками доступа, расположенными в удаленных филиалах.

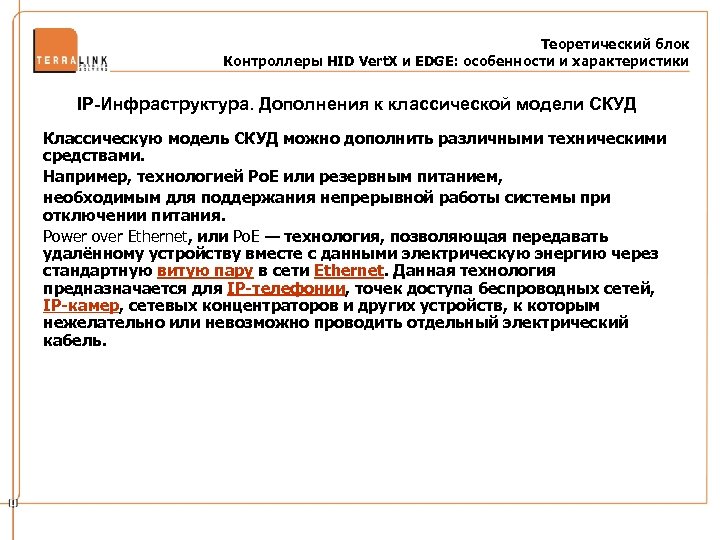

Теоретический блок Контроллеры HID Vert. X и EDGE: особенности и характеристики IP-Инфраструктура. Дополнения к классической модели СКУД Классическую модель СКУД можно дополнить различными техническими средствами. Например, технологией Po. E или резервным питанием, необходимым для поддержания непрерывной работы системы при отключении питания. Power over Ethernet, или Po. E — технология, позволяющая передавать удалённому устройству вместе с данными электрическую энергию через стандартную витую пару в сети Ethernet. Данная технология предназначается для IP-телефонии, точек доступа беспроводных сетей, IP-камер, сетевых концентраторов и других устройств, к которым нежелательно или невозможно проводить отдельный электрический кабель.

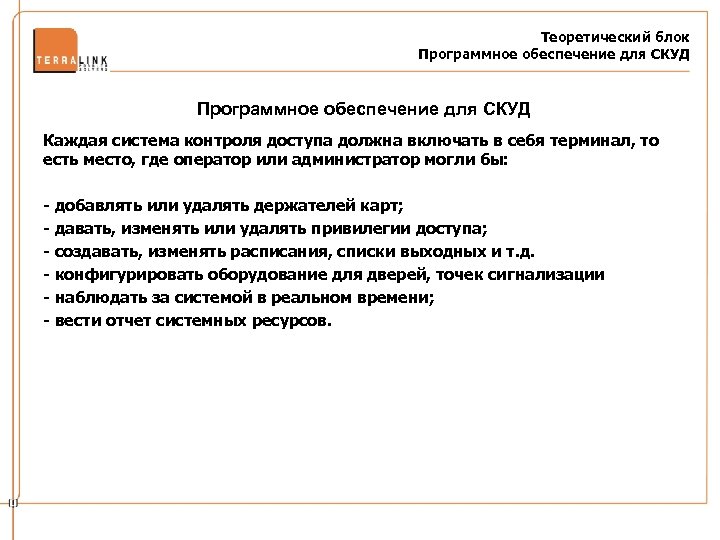

Теоретический блок Программное обеспечение для СКУД Каждая система контроля доступа должна включать в себя терминал, то есть место, где оператор или администратор могли бы: - добавлять или удалять держателей карт; - давать, изменять или удалять привилегии доступа; - создавать, изменять расписания, списки выходных и т. д. - конфигурировать оборудование для дверей, точек сигнализации - наблюдать за системой в реальном времени; - вести отчет системных ресурсов.

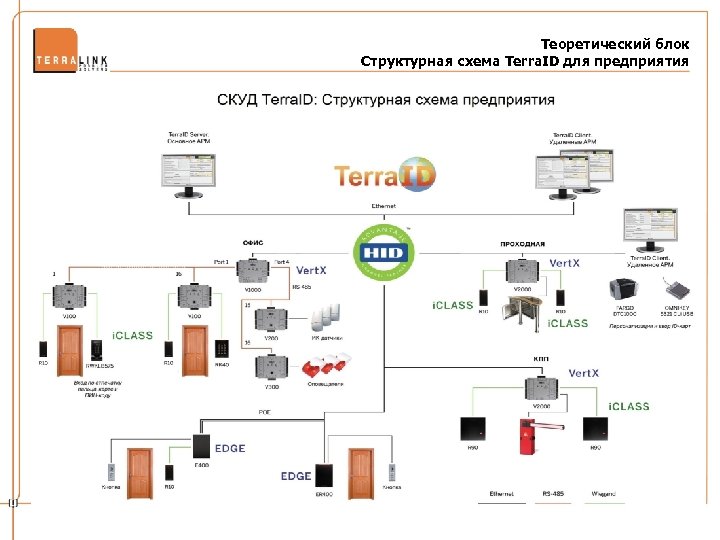

Теоретический блок Структурная схема Terra. ID для предприятия

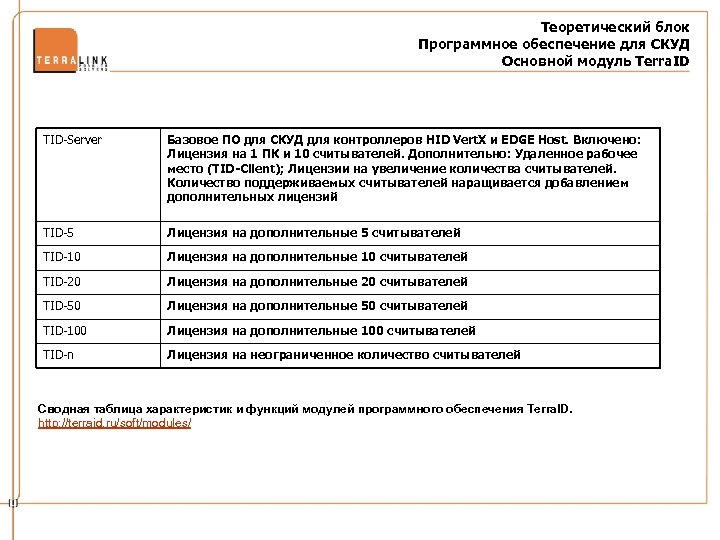

Теоретический блок Программное обеспечение для СКУД Основной модуль Terra. ID TID-Server Базовое ПО для СКУД для контроллеров HID Vert. X и EDGE Host. Включено: Лицензия на 1 ПК и 10 считывателей. Дополнительно: Удаленное рабочее место (TID-Client); Лицензии на увеличение количества считывателей. Количество поддерживаемых считывателей наращивается добавлением дополнительных лицензий TID-5 Лицензия на дополнительные 5 считывателей TID-10 Лицензия на дополнительные 10 считывателей TID-20 Лицензия на дополнительные 20 считывателей TID-50 Лицензия на дополнительные 50 считывателей TID-100 Лицензия на дополнительные 100 считывателей TID-n Лицензия на неограниченное количество считывателей Сводная таблица характеристик и функций модулей программного обеспечения Terra. ID. http: //terraid. ru/soft/modules/

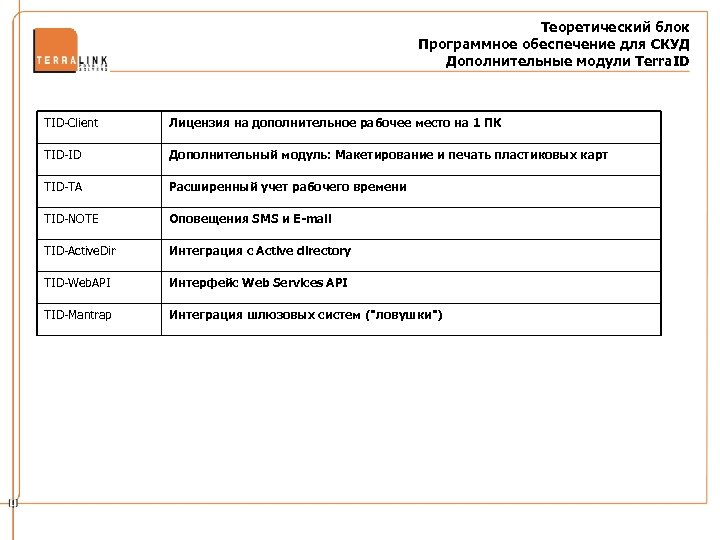

Теоретический блок Программное обеспечение для СКУД Дополнительные модули Terra. ID TID-Client Лицензия на дополнительное рабочее место на 1 ПК TID-ID Дополнительный модуль: Макетирование и печать пластиковых карт TID-TA Расширенный учет рабочего времени TID-NOTE Оповещения SMS и E-mail TID-Active. Dir Интеграция с Active directory TID-Web. API Интерфейс Web Services API TID-Mantrap Интеграция шлюзовых систем ("ловушки")

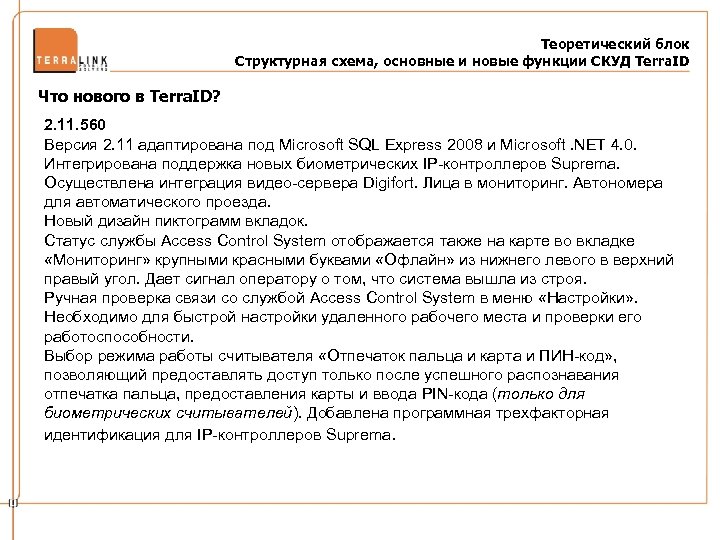

Теоретический блок Структурная схема, основные и новые функции СКУД Terra. ID Что нового в Terra. ID? 2. 11. 560 Версия 2. 11 адаптирована под Microsoft SQL Express 2008 и Microsoft. NET 4. 0. Интегрирована поддержка новых биометрических IP-контроллеров Suprema. Осуществлена интеграция видео-сервера Digifort. Лица в мониторинг. Автономера для автоматического проезда. Новый дизайн пиктограмм вкладок. Статус службы Access Control System отображается также на карте во вкладке «Мониторинг» крупными красными буквами «Офлайн» из нижнего левого в верхний правый угол. Дает сигнал оператору о том, что система вышла из строя. Ручная проверка связи со службой Access Control System в меню «Настройки» . Необходимо для быстрой настройки удаленного рабочего места и проверки его работоспособности. Выбор режима работы считывателя «Отпечаток пальца и карта и ПИН-код» , позволяющий предоставлять доступ только после успешного распознавания отпечатка пальца, предоставления карты и ввода PIN-кода (только для биометрических считывателей). Добавлена программная трехфакторная идентификация для IP-контроллеров Suprema.

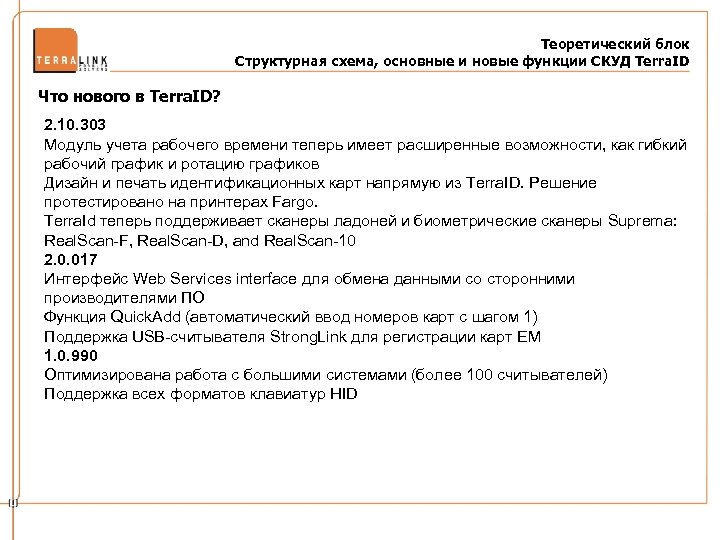

Теоретический блок Структурная схема, основные и новые функции СКУД Terra. ID Что нового в Terra. ID? 2. 10. 303 Модуль учета рабочего времени теперь имеет расширенные возможности, как гибкий рабочий график и ротацию графиков Дизайн и печать идентификационных карт напрямую из Terra. ID. Решение протестировано на принтерах Fargo. Terra. Id теперь поддерживает сканеры ладоней и биометрические сканеры Suprema: Real. Scan-F, Real. Scan-D, and Real. Scan-10 2. 0. 017 Интерфейс Web Services interface для обмена данными со сторонними производителями ПО Функция Quick. Add (автоматический ввод номеров карт с шагом 1) Поддержка USB-считывателя Strong. Link для регистрации карт EM 1. 0. 990 Оптимизирована работа с большими системами (более 100 считывателей) Поддержка всех форматов клавиатур HID

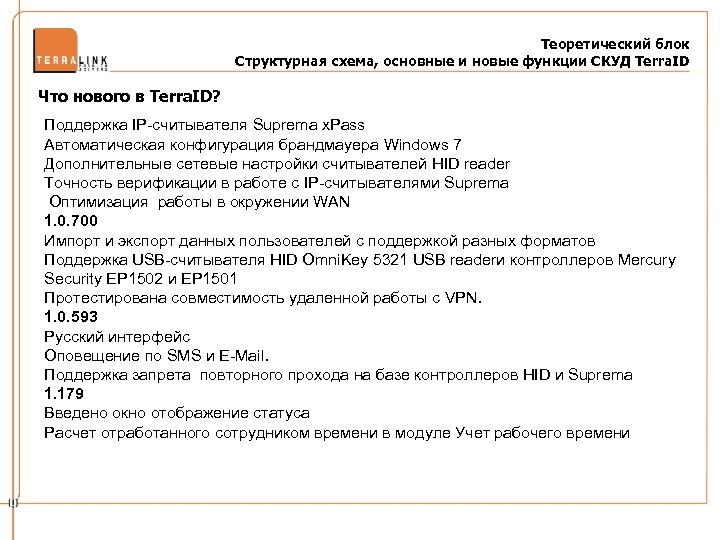

Теоретический блок Структурная схема, основные и новые функции СКУД Terra. ID Что нового в Terra. ID? Поддержка IP-считывателя Suprema x. Pass Автоматическая конфигурация брандмауера Windows 7 Дополнительные сетевые настройки считывателей HID reader Точность верификации в работе с IP-считывателями Suprema Оптимизация работы в окружении WAN 1. 0. 700 Импорт и экспорт данных пользователей с поддержкой разных форматов Поддержка USB-считывателя HID Omni. Key 5321 USB readerи контроллеров Mercury Security EP 1502 и EP 1501 Протестирована совместимость удаленной работы с VPN. 1. 0. 593 Русский интерфейс Оповещение по SMS и E-Mail. Поддержка запрета повторного прохода на базе контроллеров HID и Suprema 1. 179 Введено окно отображение статуса Расчет отработанного сотрудником времени в модуле Учет рабочего времени

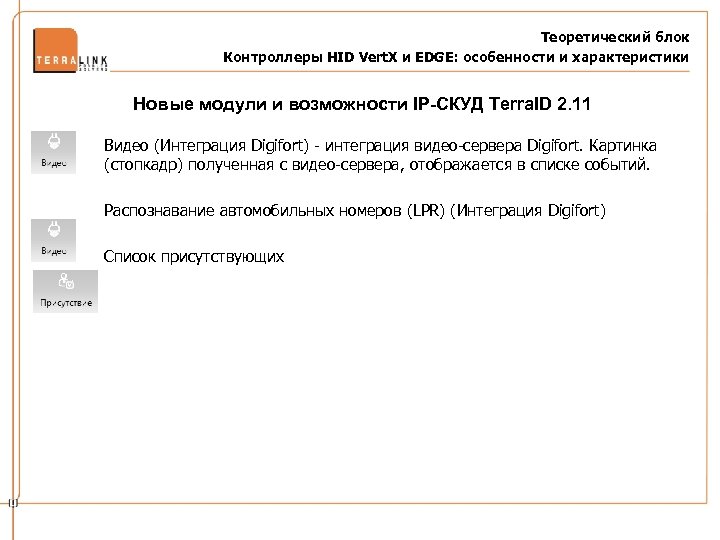

Теоретический блок Контроллеры HID Vert. X и EDGE: особенности и характеристики Новые модули и возможности IP-СКУД Terra. ID 2. 11 Видео (Интеграция Digifort) - интеграция видео-сервера Digifort. Картинка (стопкадр) полученная с видео-сервера, отображается в списке событий. Распознавание автомобильных номеров (LPR) (Интеграция Digifort) Список присутствующих

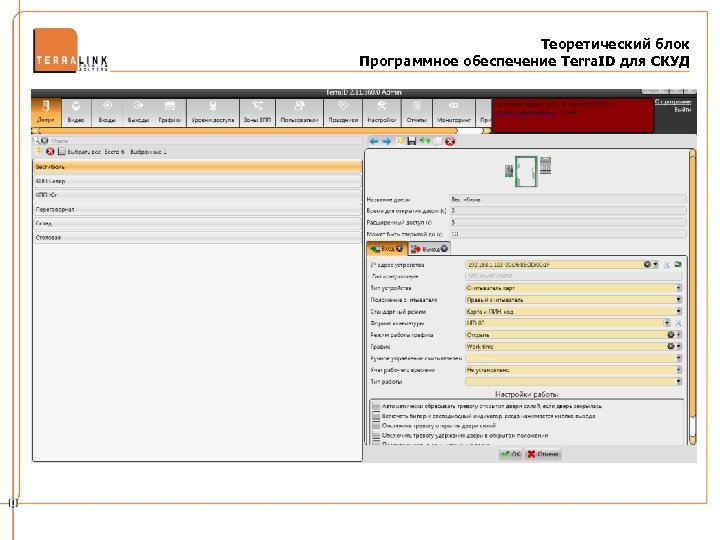

Теоретический блок Программное обеспечение Terra. ID для СКУД

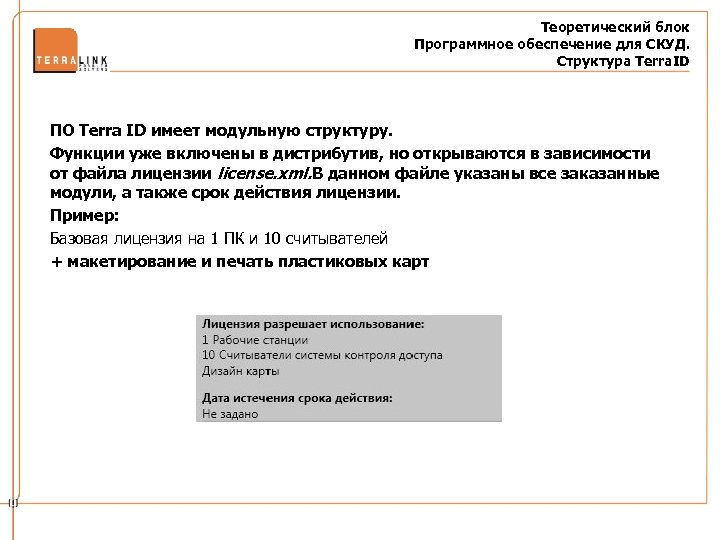

Теоретический блок Программное обеспечение для СКУД. Структура Terra. ID ПО Terra ID имеет модульную структуру. Функции уже включены в дистрибутив, но открываются в зависимости от файла лицензии license. xml. В данном файле указаны все заказанные модули, а также срок действия лицензии. Пример: Базовая лицензия на 1 ПК и 10 считывателей + макетирование и печать пластиковых карт

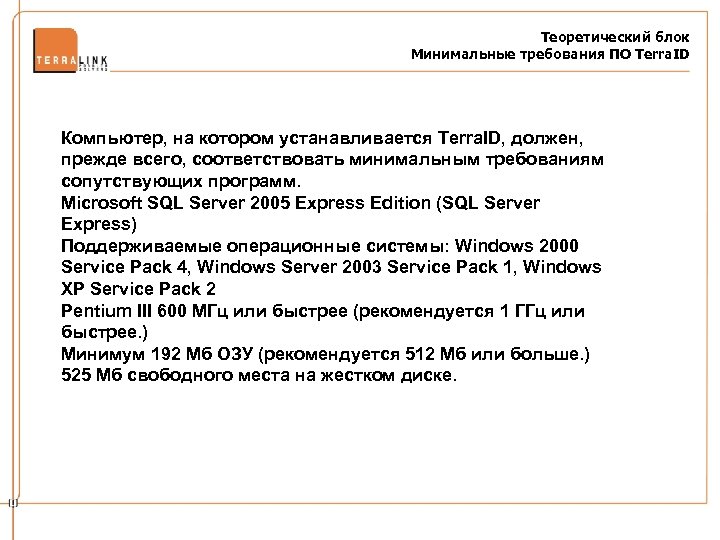

Теоретический блок Минимальные требования ПО Terra. ID Компьютер, на котором устанавливается Terra. ID, должен, прежде всего, соответствовать минимальным требованиям сопутствующих программ. Microsoft SQL Server 2005 Express Edition (SQL Server Express) Поддерживаемые операционные системы: Windows 2000 Service Pack 4, Windows Server 2003 Service Pack 1, Windows XP Service Pack 2 Pentium III 600 МГц или быстрее (рекомендуется 1 ГГц или быстрее. ) Минимум 192 Мб ОЗУ (рекомендуется 512 Мб или больше. ) 525 Мб свободного места на жестком диске.
Вопросы? Гудков Евгений Технический специалист +7 495 721 -17 -21, доб. 158 Gudkov. E@terralink. ru www. idcards. ru www. terraid. ru
