Практическая работа АЧР выбора объема

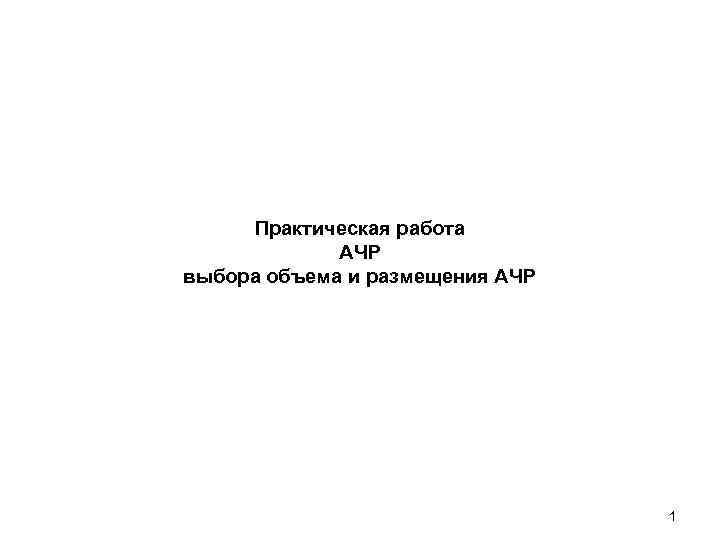

Практическая работа АЧР выбора объема и размещения АЧР 1

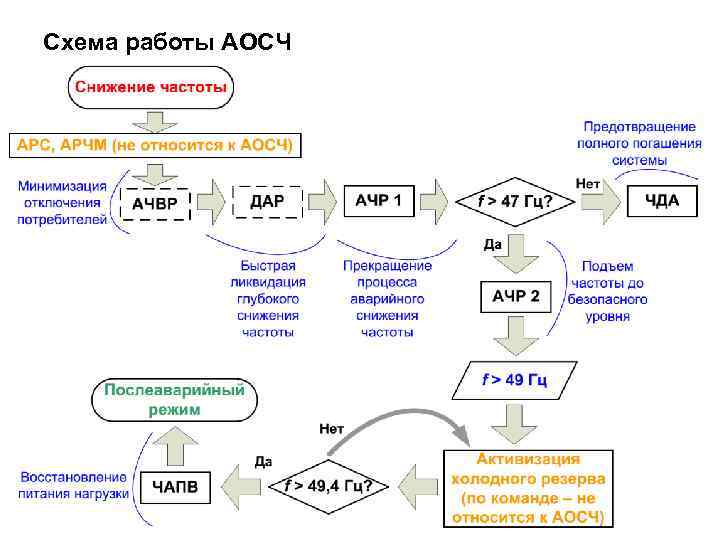

Схема работы АОСЧ 2

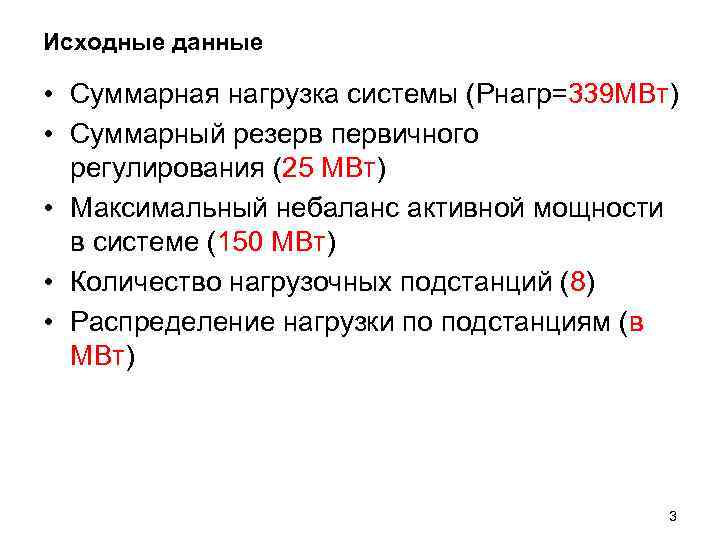

Исходные данные • Суммарная нагрузка системы (Pнагр=339 МВт) • Суммарный резерв первичного регулирования (25 МВт) • Максимальный небаланс активной мощности в системе (150 МВт) • Количество нагрузочных подстанций (8) • Распределение нагрузки по подстанциям (в МВт) 3

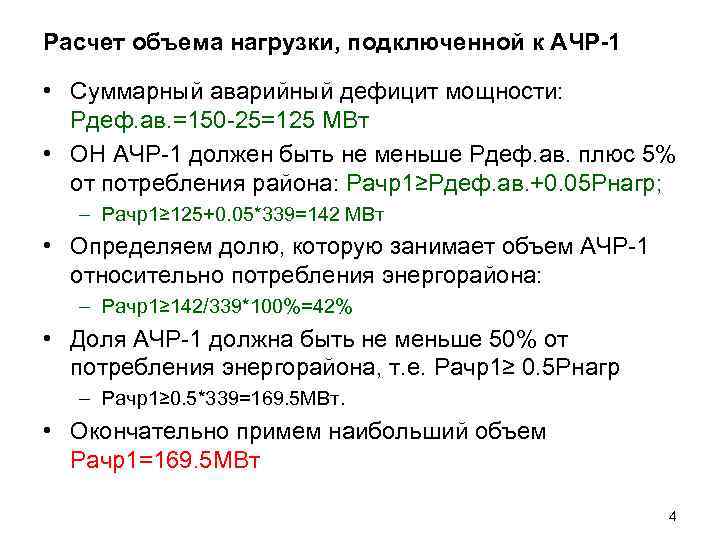

Расчет объема нагрузки, подключенной к АЧР-1 • Суммарный аварийный дефицит мощности: Pдеф. ав. =150 -25=125 МВт • ОН АЧР-1 должен быть не меньше Pдеф. ав. плюс 5% от потребления района: Pачр1≥Pдеф. ав. +0. 05 Pнагр; – Pачр1≥ 125+0. 05*339=142 МВт • Определяем долю, которую занимает объем АЧР-1 относительно потребления энергорайона: – Pачр1≥ 142/339*100%=42% • Доля АЧР-1 должна быть не меньше 50% от потребления энергорайона, т. е. Pачр1≥ 0. 5 Pнагр – Pачр1≥ 0. 5*339=169. 5 МВт. • Окончательно примем наибольший объем Pачр1=169. 5 МВт 4

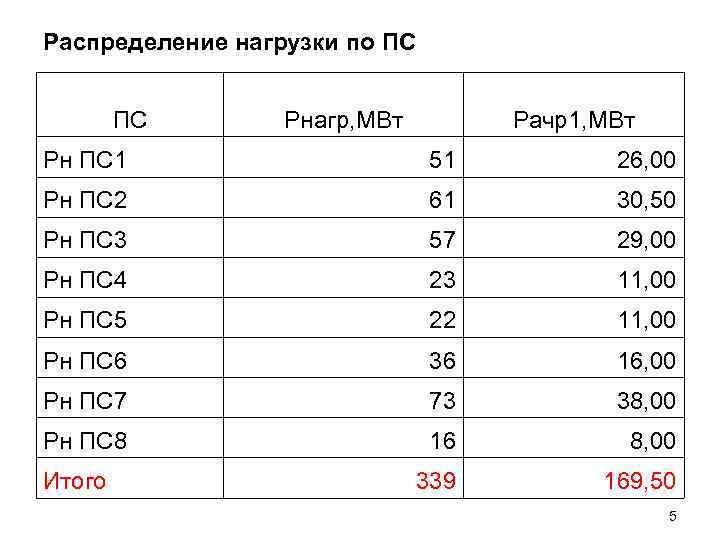

Распределение нагрузки по ПС Pнагр, МВт Pачр1, МВт Pн ПС 1 51 26, 00 Pн ПС 2 61 30, 50 Pн ПС 3 57 29, 00 Pн ПС 4 23 11, 00 Pн ПС 5 22 11, 00 Pн ПС 6 36 16, 00 Pн ПС 7 73 38, 00 Pн ПС 8 16 8, 00 Итого 339 169, 50 5

Распределение АЧР-1 по очередям • Далее необходимо распределить объем АЧР по очередям, задать для каждой очереди уставку срабатывания по частоте и выдержку времени. • Распределение объемов АЧР по очередям должно быть как можно более равномерным. При этом с точки зрения селективности и адаптивности АЧР, количество очередей должно быть наибольшим. • Как правило задают 10 -20 очередей с шагом уставки по частоте 0, 1 -0, 2 Гц. • Также в рамках АЧР-1 выделяют первую очередь - специальную очередь АЧР (САЧР), которая имеет завышенные уставки по частоте (49, 2 Гц), а ее объем составляет 3 -4% от мощности потребления. 6

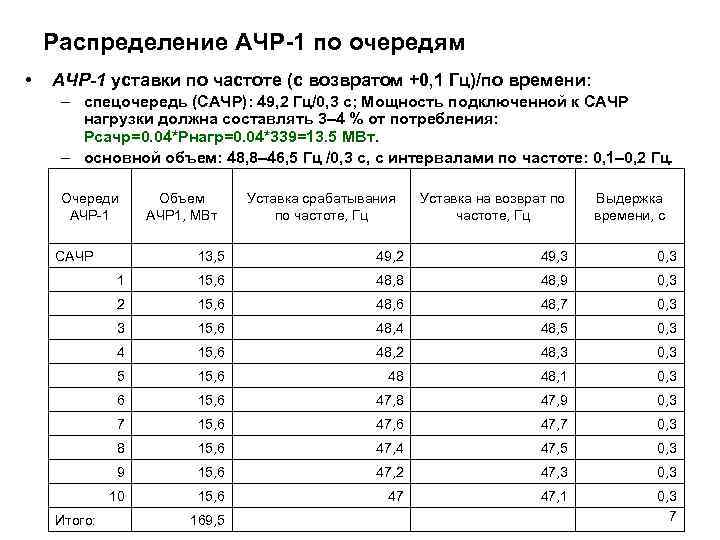

Распределение АЧР-1 по очередям • АЧР-1 уставки по частоте (с возвратом +0, 1 Гц)/по времени: – спецочередь (САЧР): 49, 2 Гц/0, 3 с; Мощность подключенной к САЧР нагрузки должна составлять 3– 4 % от потребления: Pсачр=0. 04*Pнагр=0. 04*339=13. 5 МВт. – основной объем: 48, 8– 46, 5 Гц /0, 3 с, с интервалами по частоте: 0, 1– 0, 2 Гц. Очереди Объем Уставка срабатывания Уставка на возврат по Выдержка АЧР-1 АЧР 1, МВт по частоте, Гц времени, с САЧР 13, 5 49, 2 49, 3 0, 3 15, 6 48, 8 48, 9 0, 3 2 15, 6 48, 7 0, 3 15, 6 48, 4 48, 5 0, 3 4 15, 6 48, 2 48, 3 0, 3 5 15, 6 48, 1 0, 3 6 15, 6 47, 8 47, 9 0, 3 7 15, 6 47, 7 0, 3 8 15, 6 47, 4 47, 5 0, 3 9 15, 6 47, 2 47, 3 0, 3 10 15, 6 47, 1 0, 3 Итого: 169, 5 7

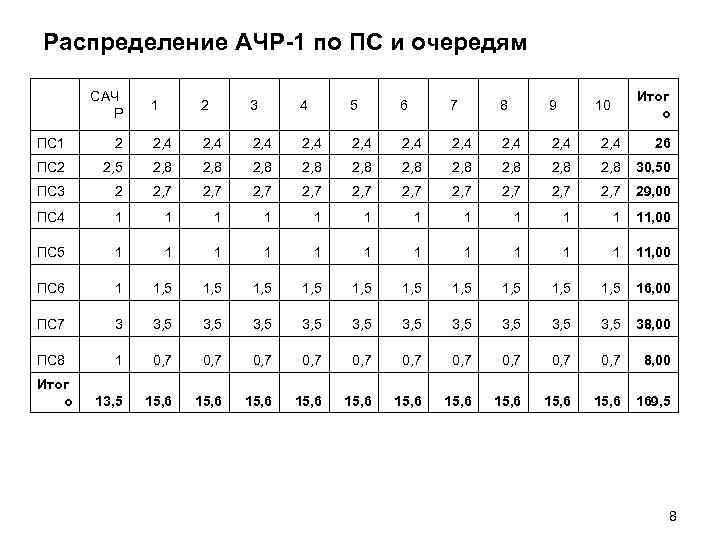

Распределение АЧР-1 по ПС и очередям САЧ Итог 1 2 3 4 5 6 7 8 9 10 Р о ПС 1 2 2, 4 2, 4 2, 4 26 ПС 2 2, 5 2, 8 2, 8 2, 8 30, 50 ПС 3 2 2, 7 2, 7 2, 7 29, 00 ПС 4 1 1 1 11, 00 ПС 5 1 1 1 11, 00 ПС 6 1 1, 5 1, 5 1, 5 16, 00 ПС 7 3 3, 5 3, 5 3, 5 38, 00 ПС 8 1 0, 7 0, 7 0, 7 8, 00 Итог о 13, 5 15, 6 15, 6 15, 6 169, 5 8

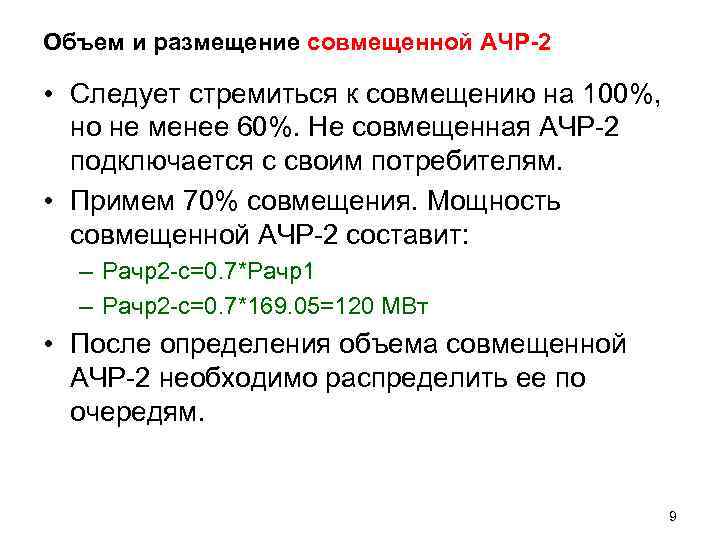

Объем и размещение совмещенной АЧР-2 • Следует стремиться к совмещению на 100%, но не менее 60%. Не совмещенная АЧР-2 подключается с своим потребителям. • Примем 70% совмещения. Мощность совмещенной АЧР-2 составит: – Pачр2 -с=0. 7*Pачр1 – Pачр2 -с=0. 7*169. 05=120 МВт • После определения объема совмещенной АЧР-2 необходимо распределить ее по очередям. 9

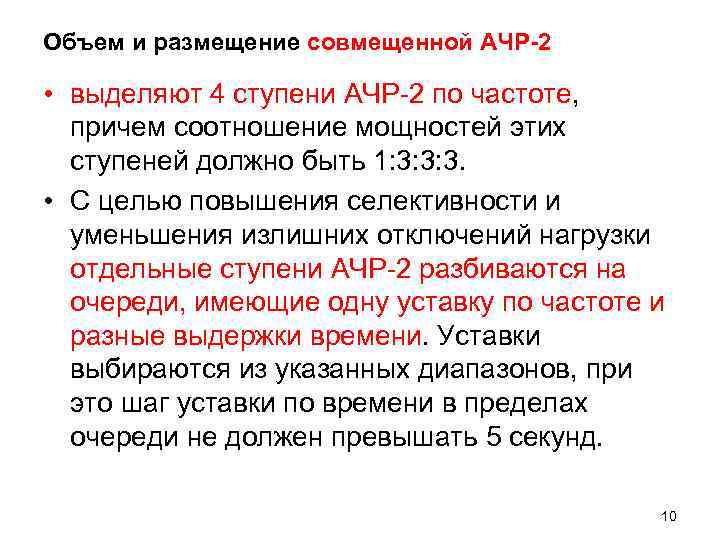

Объем и размещение совмещенной АЧР-2 • выделяют 4 ступени АЧР-2 по частоте, причем соотношение мощностей этих ступеней должно быть 1: 3: 3: 3. • С целью повышения селективности и уменьшения излишних отключений нагрузки отдельные ступени АЧР-2 разбиваются на очереди, имеющие одну уставку по частоте и разные выдержки времени. Уставки выбираются из указанных диапазонов, при это шаг уставки по времени в пределах очереди не должен превышать 5 секунд. 10

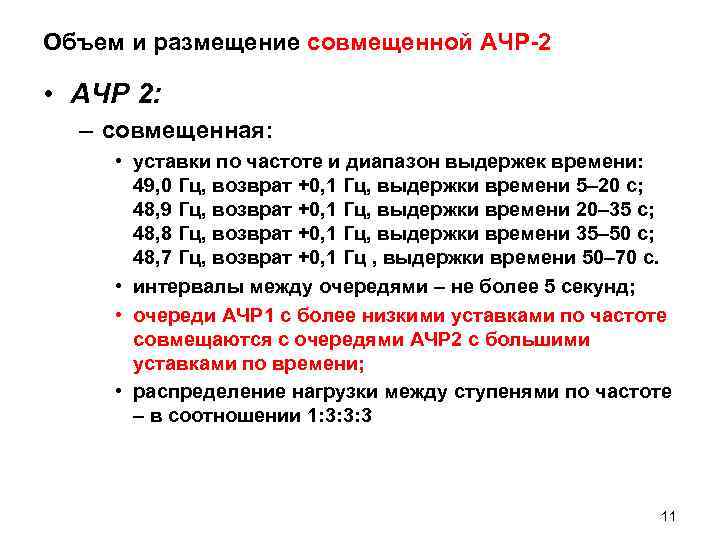

Объем и размещение совмещенной АЧР-2 • АЧР 2: – совмещенная: • уставки по частоте и диапазон выдержек времени: 49, 0 Гц, возврат +0, 1 Гц, выдержки времени 5– 20 с; 48, 9 Гц, возврат +0, 1 Гц, выдержки времени 20– 35 с; 48, 8 Гц, возврат +0, 1 Гц, выдержки времени 35– 50 с; 48, 7 Гц, возврат +0, 1 Гц , выдержки времени 50– 70 с. • интервалы между очередями – не более 5 секунд; • очереди АЧР 1 с более низкими уставками по частоте совмещаются с очередями АЧР 2 с большими уставками по времени; • распределение нагрузки между ступенями по частоте – в соотношении 1: 3: 3: 3 11

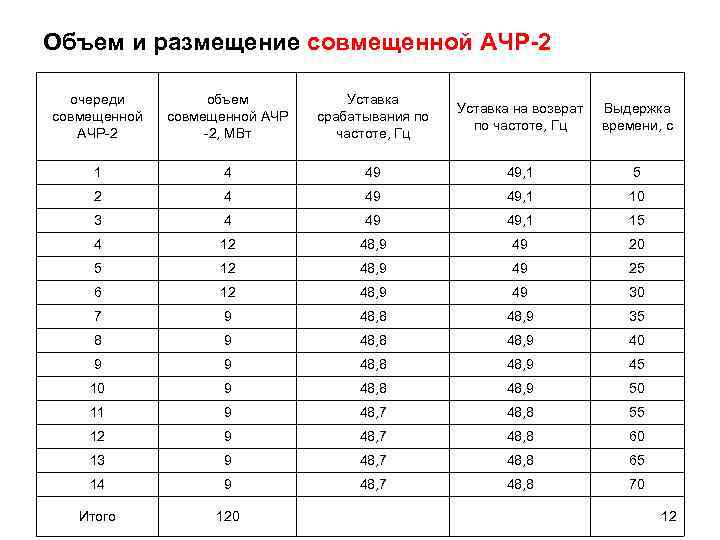

Объем и размещение совмещенной АЧР-2 очереди объем Уставка Уставка на возврат Выдержка совмещенной АЧР срабатывания по по частоте, Гц времени, с АЧР-2 -2, МВт частоте, Гц 1 49, 1 5 2 49, 1 10 3 49, 1 15 4 12 48, 9 49 20 5 12 48, 9 49 25 6 12 48, 9 49 30 7 9 48, 8 48, 9 35 8 9 48, 8 48, 9 40 9 48, 8 48, 9 45 10 9 48, 8 48, 9 50 11 9 48, 7 48, 8 55 12 9 48, 7 48, 8 60 13 9 48, 7 48, 8 65 14 9 48, 7 48, 8 70 Итого 120 12

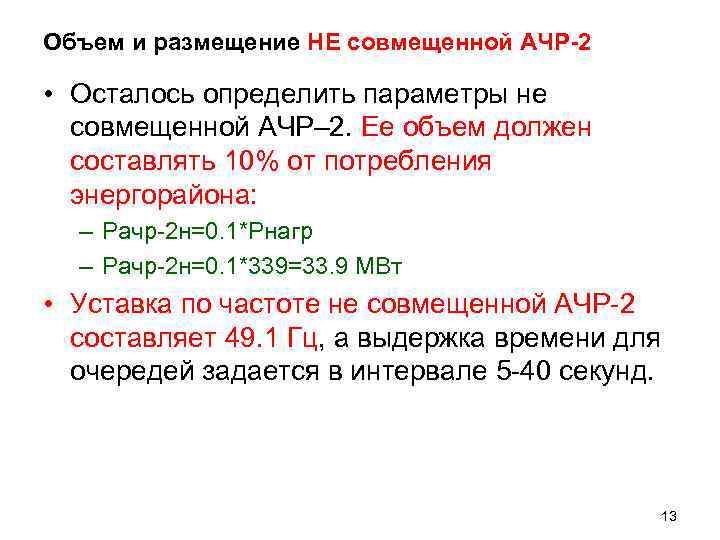

Объем и размещение НЕ совмещенной АЧР-2 • Осталось определить параметры не совмещенной АЧР– 2. Ее объем должен составлять 10% от потребления энергорайона: – Pачр-2 н=0. 1*Pнагр – Pачр-2 н=0. 1*339=33. 9 МВт • Уставка по частоте не совмещенной АЧР-2 составляет 49. 1 Гц, а выдержка времени для очередей задается в интервале 5 -40 секунд. 13

Объем и размещение НЕ совмещенной АЧР-2 • АЧР 2: – несовмещенная: • уставка по частоте: 49, 1 Гц (возврат +0, 1 Гц); • уставки по времени в диапазоне: 5– 40 секунд, с интервалами не более 5 секунд. Очереди не Объем не Уставка на Выдержка совмещенной срабатывания по возврат по времени, АЧР-2, МВт частоте, Гц с 1 4, 2 49, 1 49, 2 5 2 4, 2 49, 1 49, 2 10 3 4, 2 49, 1 49, 2 15 4 4, 2 49, 1 49, 2 20 5 4, 2 49, 1 49, 2 25 6 4, 3 49, 1 49, 2 30 7 4, 3 49, 1 49, 2 35 8 4, 3 49, 1 49, 2 40 Итого 33, 9 14

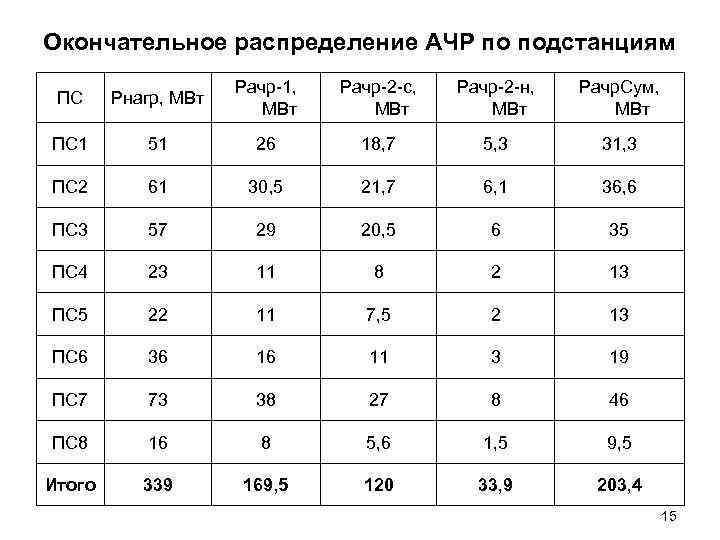

Окончательное распределение АЧР по подстанциям Pачр-1, Pачр-2 -с, Pачр-2 -н, Pачр. Сум, ПС Pнагр, МВт МВт ПС 1 51 26 18, 7 5, 3 31, 3 ПС 2 61 30, 5 21, 7 6, 1 36, 6 ПС 3 57 29 20, 5 6 35 ПС 4 23 11 8 2 13 ПС 5 22 11 7, 5 2 13 ПС 6 36 11 3 19 ПС 7 73 38 27 8 46 ПС 8 16 8 5, 6 1, 5 9, 5 Итого 339 169, 5 120 33, 9 203, 4 15

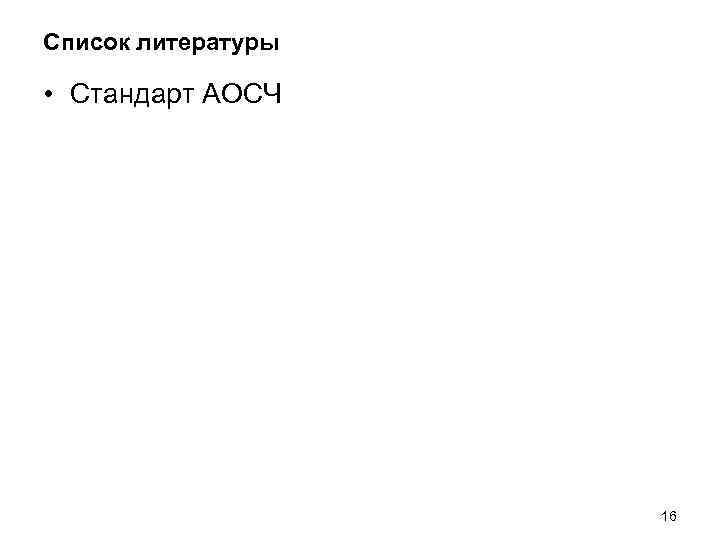

Список литературы • Стандарт АОСЧ 16
