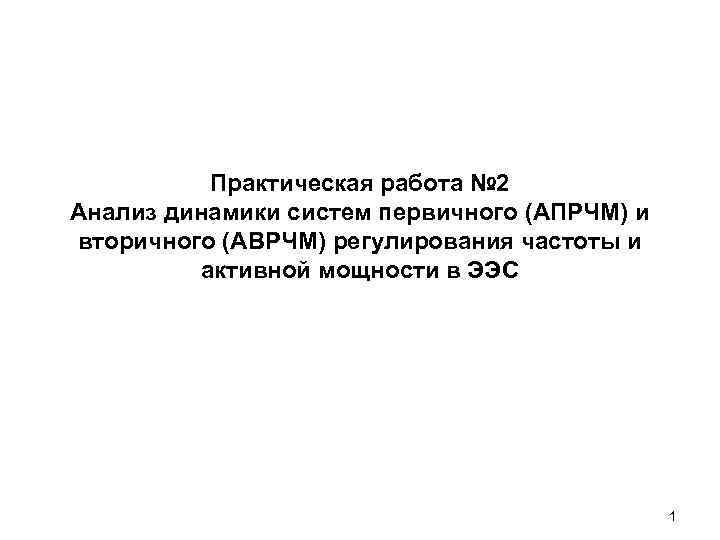

Практическая работа № 2 Анализ динамики систем первичного (АПРЧМ) и вторичного (АВРЧМ) регулирования частоты и активной мощности в ЭЭС 1

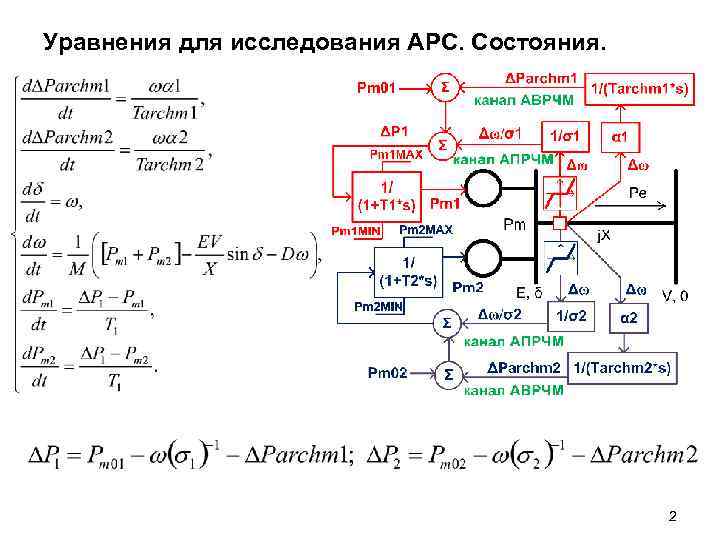

Уравнения для исследования АРС. Состояния. 2

Динамика АПРЧМ. КЗ в приемной системе. If (t>1 & t<4){V=0. 1}. Работает только АПРЧМ 3

Динамика АРС. Зона нечувствительности If (t>0){ V=1+A*sin(OMEGA*π*t) } Гармонический зависимость изменения напряжения на шинах приемной системы. Необходимо продемонстрировать влияние зоны нечувствительности на работу первичного регулятора. Для этого, изменяя характеристики А и/или OMEGA, получить характеристики динамики для двух случаев: 1. канал АПРЧМ вводится и 2. канал АПРЧМ не вводится в работу. 4

Динамика АРС. Зона нечувствительности. Канал АПРЧМ не вводится в работу A=0. 05, OMEGA=2 5

Динамика АРС. Зона нечувствительности. Канал АПРЧМ вводится в работу A=0. 1, OMEGA=2 6

Время реакции систем первичного, вторичного и третичного регулирования 7

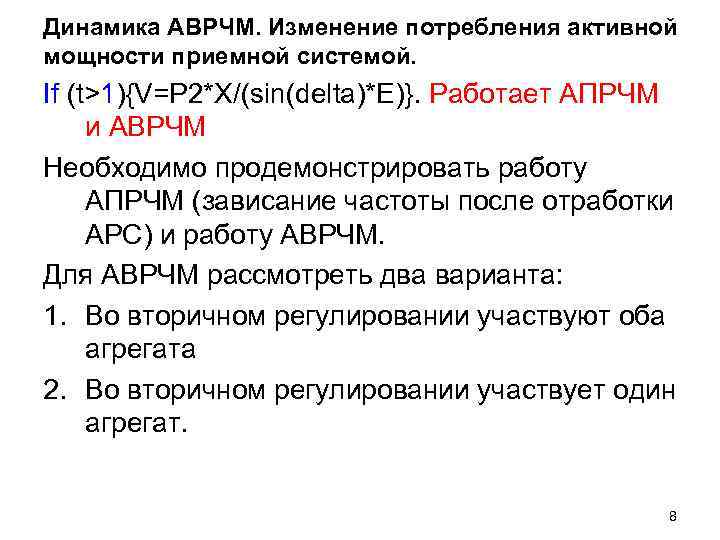

Динамика АВРЧМ. Изменение потребления активной мощности приемной системой. If (t>1){V=P 2*X/(sin(delta)*E)}. Работает АПРЧМ и АВРЧМ Необходимо продемонстрировать работу АПРЧМ (зависание частоты после отработки АРС) и работу АВРЧМ. Для АВРЧМ рассмотреть два варианта: 1. Во вторичном регулировании участвуют оба агрегата 2. Во вторичном регулировании участвует один агрегат. 8

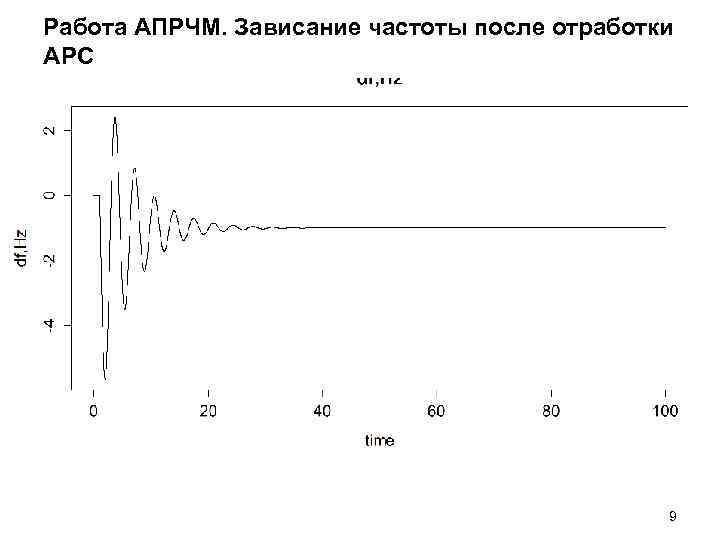

Работа АПРЧМ. Зависание частоты после отработки АРС 9

Работа АВРЧМ. Во вторичном регулировании участвуют оба агрегата 10

Работа АВРЧМ. Во вторичном регулировании участвует один агрегат 11
