Практическая работа 1 часть2 ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ

Практическая работа 1 (часть2)

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ Для формирования полноценной жилой среды, учитывающей комплекс экономических, социальных, технических, эксплуатационных и эстетических требований применяют прием смешанной застройки. В застройке населенных пунктов используют разные типы жилых зданий квартирного типа, которые классифицируются по ряду признаков. 2

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ Жилые дома делятся по количеству квартир на: Ø одноквартирные; Ø многоквартирные 3 Одноквартирный жилой дом

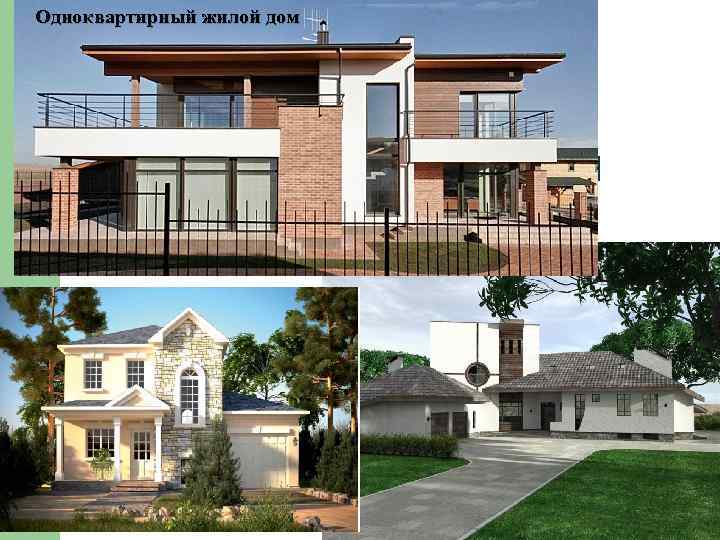

Одноквартирный жилой дом 4

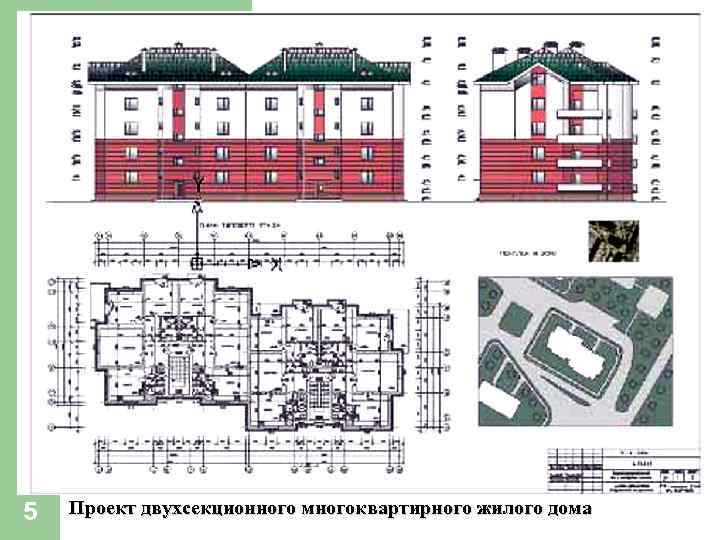

5 Проект двухсекционного многоквартирного жилого дома

Многоквартирный жилой дом 6

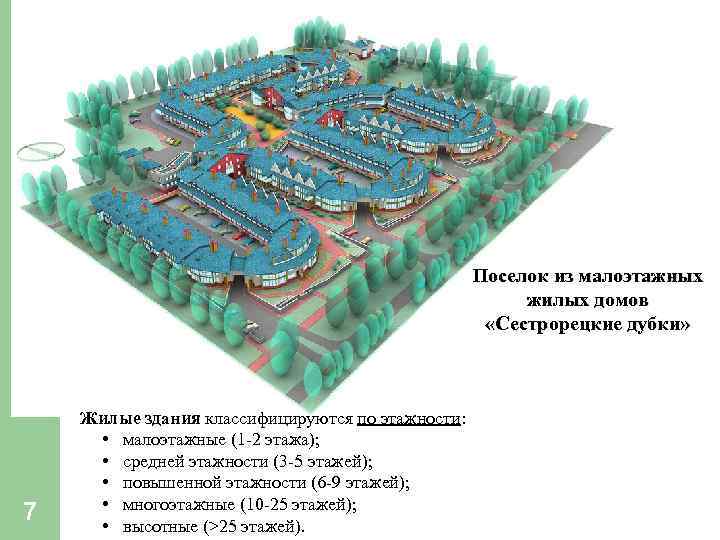

Поселок из малоэтажных жилых домов «Сестрорецкие дубки» 7 Жилые здания классифицируются по этажности: • малоэтажные (1 -2 этажа); • средней этажности (3 -5 этажей); • повышенной этажности (6 -9 этажей); • многоэтажные (10 -25 этажей); • высотные (>25 этажей).

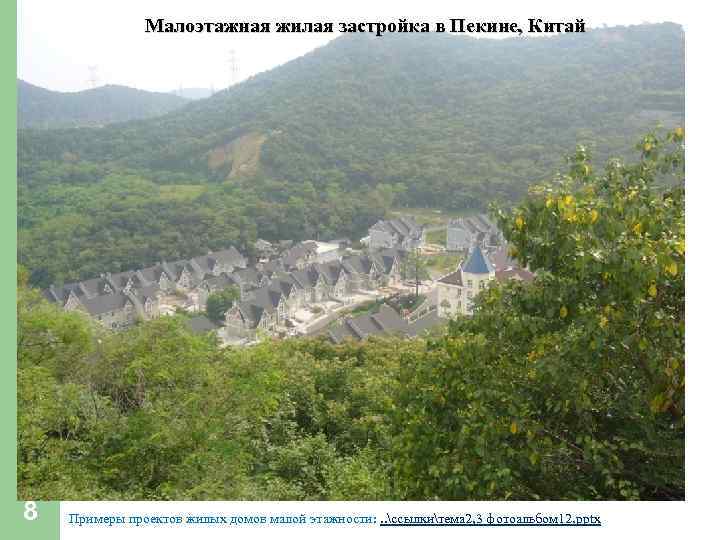

Малоэтажная жилая застройка в Пекине, Китай 8 Примеры проектов жилых домов малой этажности: . . ссылкитема 2, 3 фотоальбом 12. pptx

1 Жилые дома: 1 – средней этажности; 2 – повышенной этажности 2 Примеры проектов жилых домов средней этажности: . . ссылкитема 2, 3 фотоальбом 13. pptx Примеры проектов жилых домов повышенной этажности: . . ссылкитема 2, 3 фотоальбом 14. pptx 9

Многоэтажный жилой дом «Парус» в Москве 10 Высотный жилой дом (Корея)

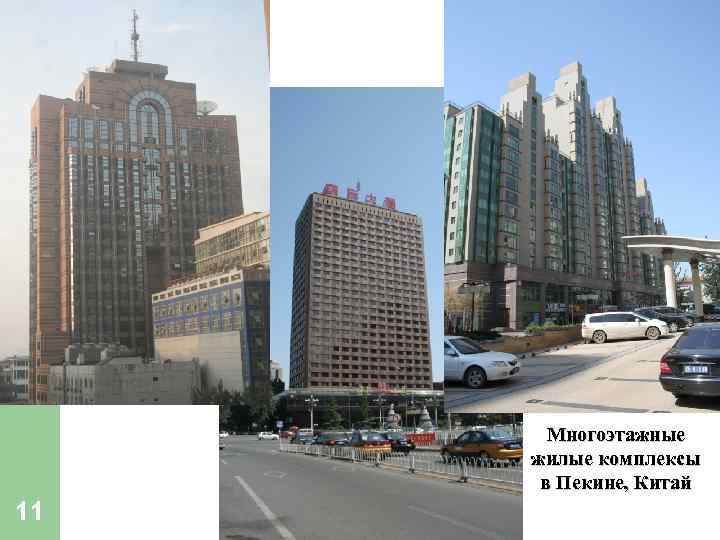

Многоэтажные жилые комплексы в Пекине, Китай 11

12 Многоэтажный жилой комплекс в Пекине, Китай,

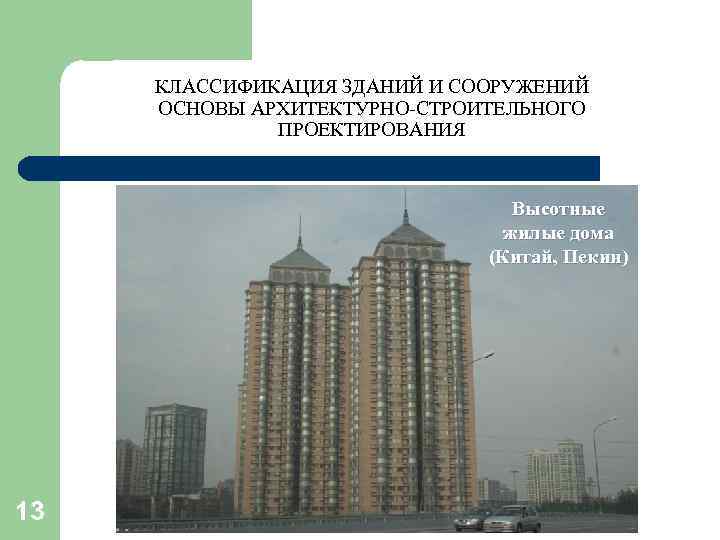

КЛАССИФИКАЦИЯ ЗДАНИЙ И СООРУЖЕНИЙ ОСНОВЫ АРХИТЕКТУРНО-СТРОИТЕЛЬНОГО ПРОЕКТИРОВАНИЯ Высотные жилые дома (Китай, Пекин) 13

Комплекс высотных жилых домов в Пекине, Китай 14 Примеры проектов многоэтажных жилых домов: . . ссылкитема 2, 3 фотоальбом 15. pptx Примеры проектов высотных жилых домов: . . ссылкитема 2, 3 фотоальбом 16. pptx

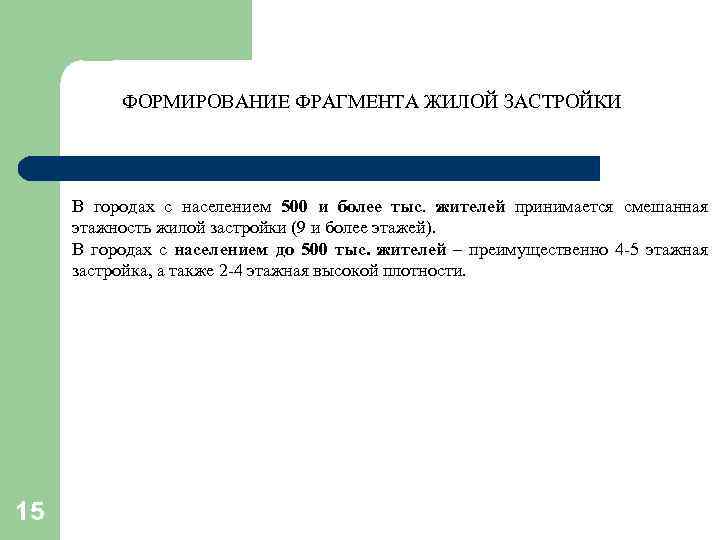

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ В городах с населением 500 и более тыс. жителей принимается смешанная этажность жилой застройки (9 и более этажей). В городах с населением до 500 тыс. жителей – преимущественно 4 -5 этажная застройка, а также 2 -4 этажная высокой плотности. 15

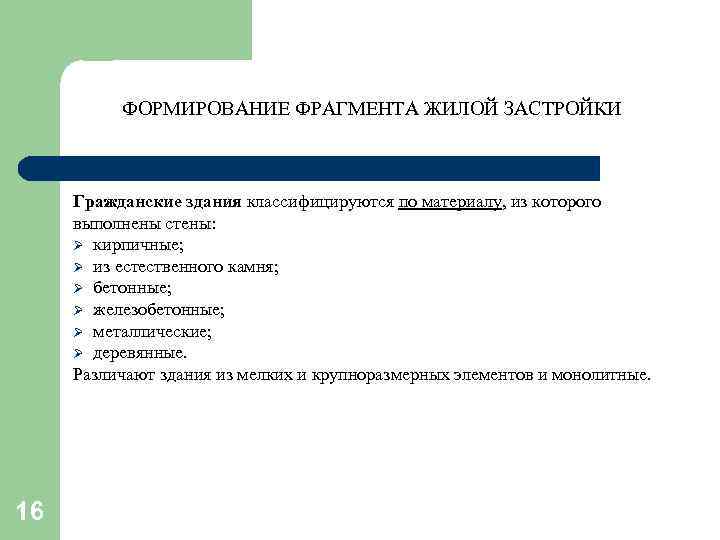

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ Гражданские здания классифицируются по материалу, из которого выполнены стены: Ø кирпичные; Ø из естественного камня; Ø бетонные; Ø железобетонные; Ø металлические; Ø деревянные. Различают здания из мелких и крупноразмерных элементов и монолитные. 16

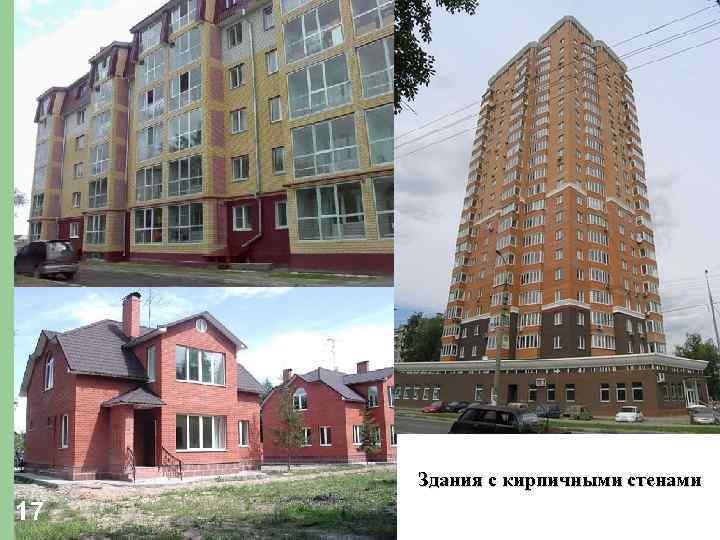

Здания с кирпичными стенами 17

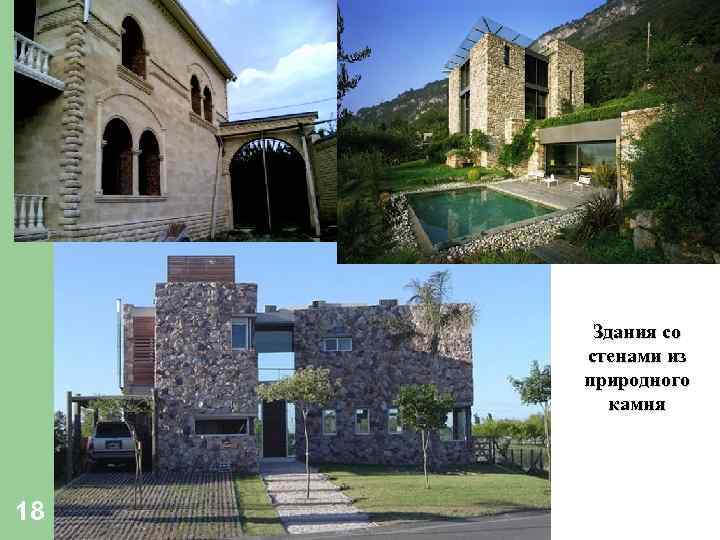

Здания со стенами из природного камня 18

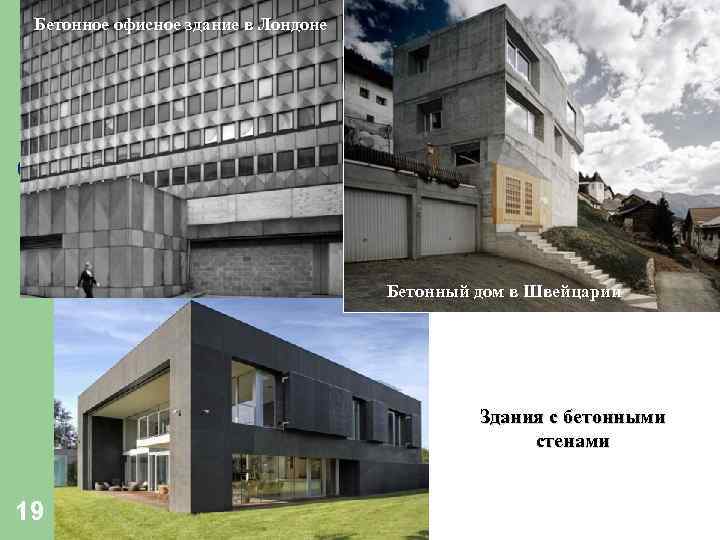

Бетонное офисное здание в Лондоне Бетонный дом в Швейцарии Здания с бетонными стенами 19

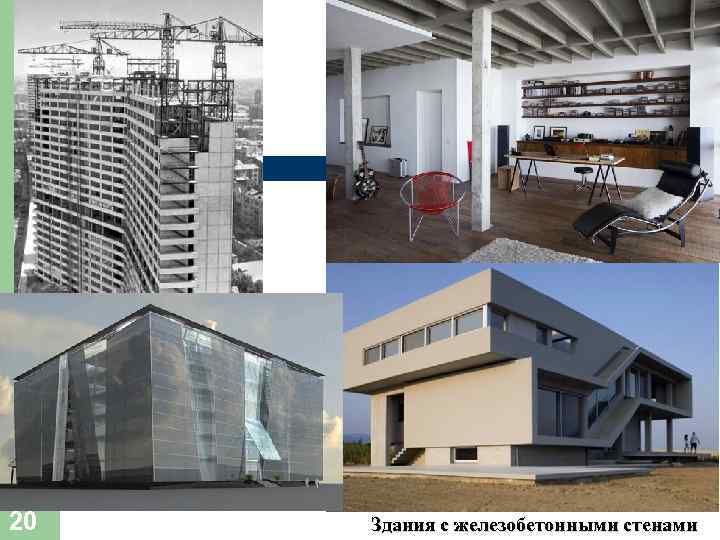

20 Здания с железобетонными стенами

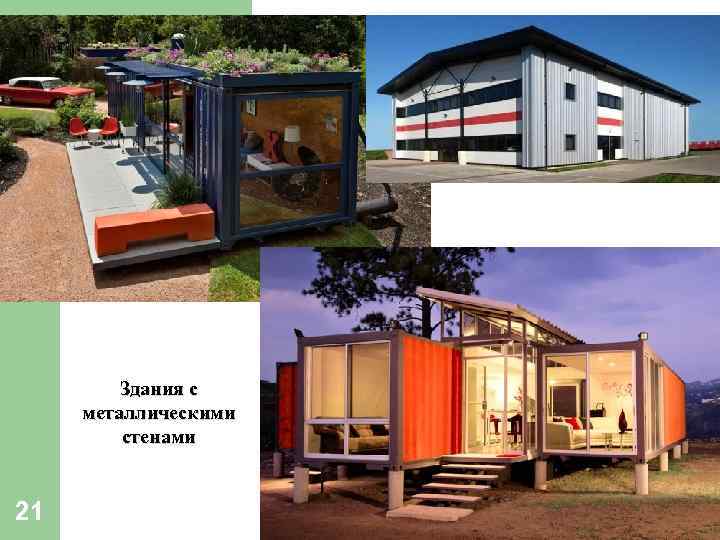

Здания с металлическими стенами 21

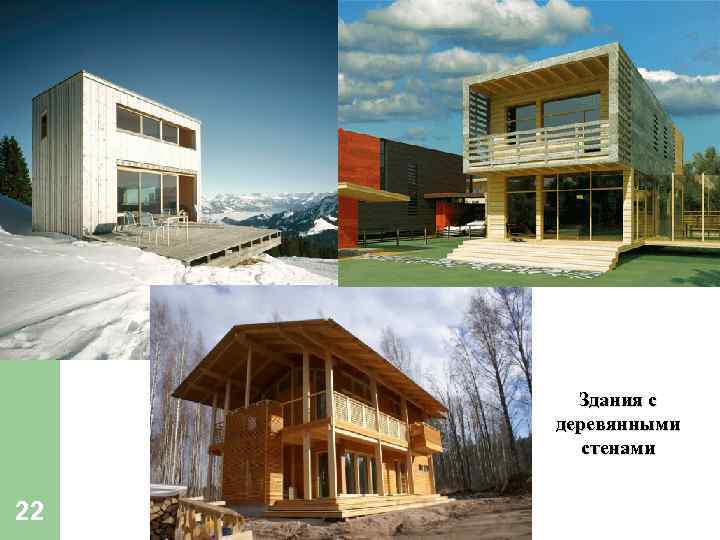

Здания с деревянными стенами 22

Здания с деревянными стенами 23

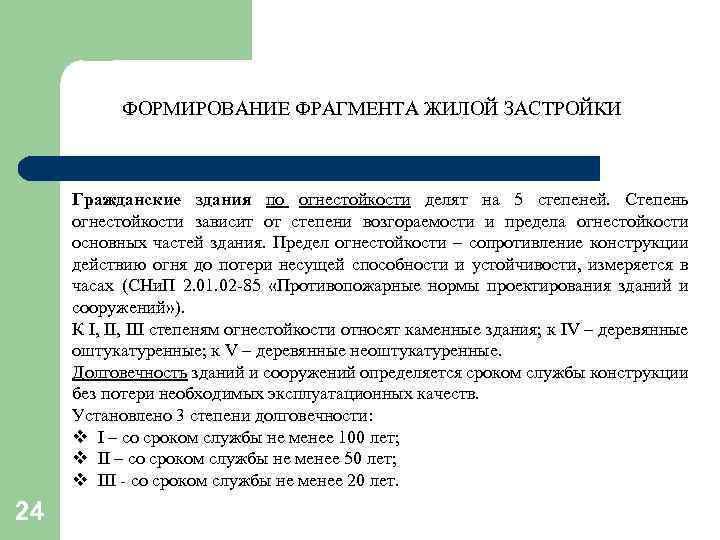

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ Гражданские здания по огнестойкости делят на 5 степеней. Степень огнестойкости зависит от степени возгораемости и предела огнестойкости основных частей здания. Предел огнестойкости – сопротивление конструкции действию огня до потери несущей способности и устойчивости, измеряется в часах (СНи. П 2. 01. 02 -85 «Противопожарные нормы проектирования зданий и сооружений» ). К I, III степеням огнестойкости относят каменные здания; к IV – деревянные оштукатуренные; к V – деревянные неоштукатуренные. Долговечность зданий и сооружений определяется сроком службы конструкции без потери необходимых эксплуатационных качеств. Установлено 3 степени долговечности: v I – со сроком службы не менее 100 лет; v II – со сроком службы не менее 50 лет; v III - со сроком службы не менее 20 лет. 24

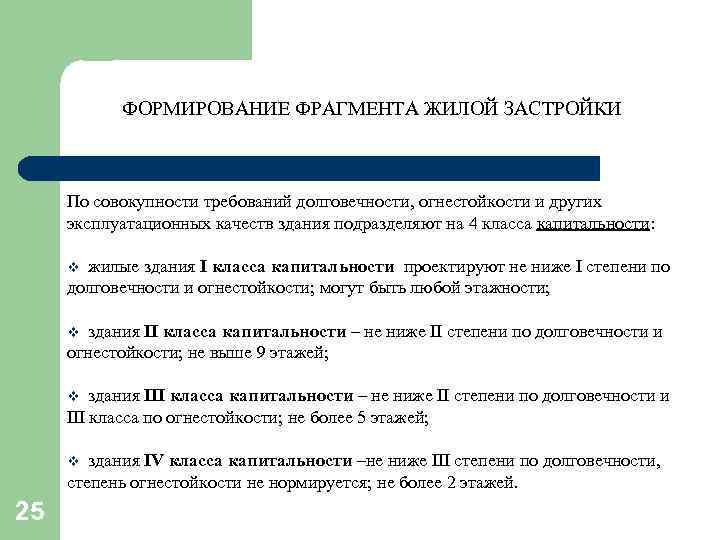

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ По совокупности требований долговечности, огнестойкости и других эксплуатационных качеств здания подразделяют на 4 класса капитальности: жилые здания I класса капитальности проектируют не ниже I степени по долговечности и огнестойкости; могут быть любой этажности; v здания II класса капитальности – не ниже II степени по долговечности и огнестойкости; не выше 9 этажей; v здания III класса капитальности – не ниже II степени по долговечности и III класса по огнестойкости; не более 5 этажей; v здания IV класса капитальности –не ниже III степени по долговечности, степень огнестойкости не нормируется; не более 2 этажей. v 25

26

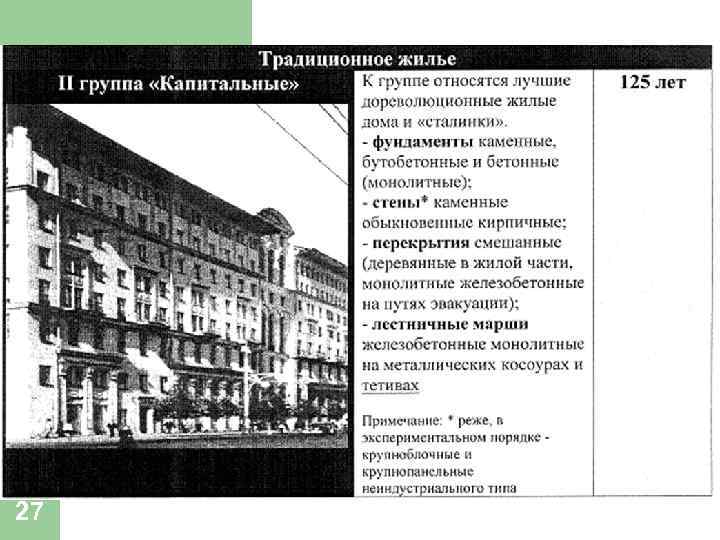

27

28

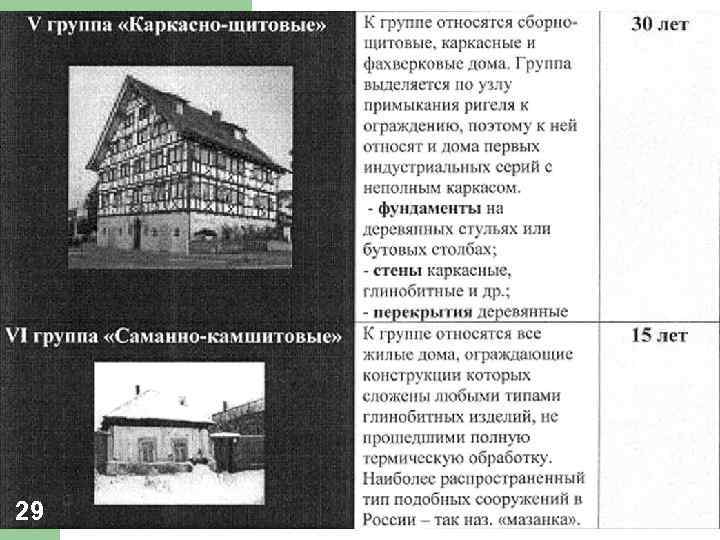

29

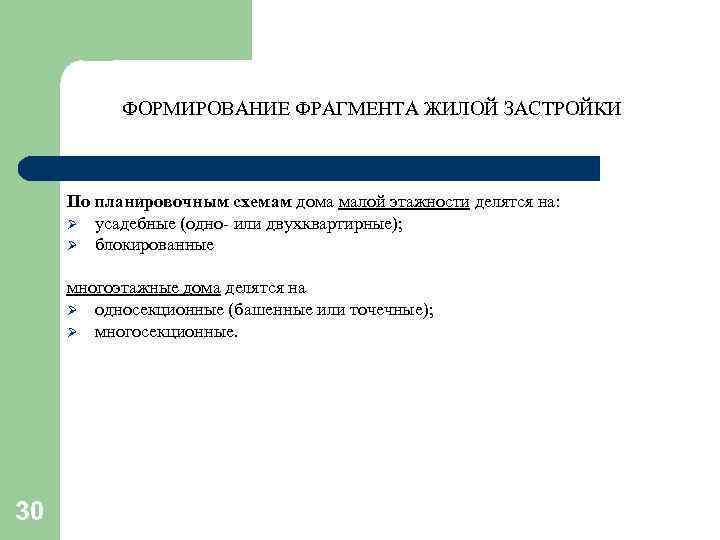

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ По планировочным схемам дома малой этажности делятся на: Ø усадебные (одно- или двухквартирные); Ø блокированные многоэтажные дома делятся на Ø односекционные (башенные или точечные); Ø многосекционные. 30

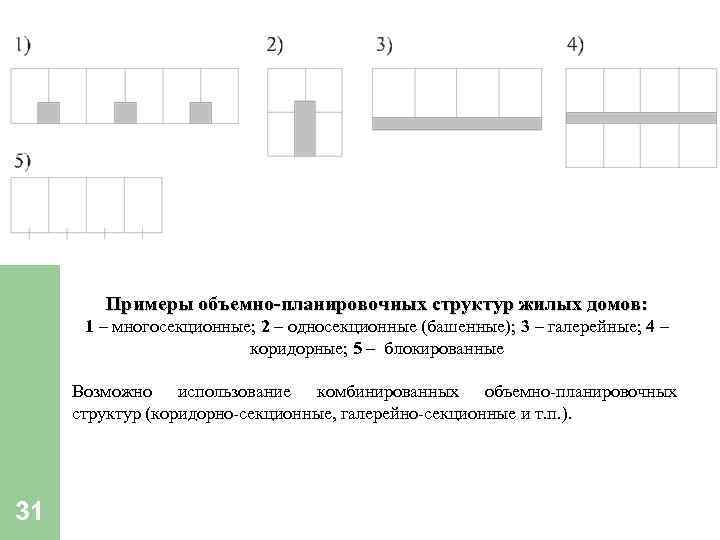

Примеры объемно-планировочных структур жилых домов: 1 – многосекционные; 2 – односекционные (башенные); 3 – галерейные; 4 – коридорные; 5 – блокированные Возможно использование комбинированных объемно-планировочных структур (коридорно-секционные, галерейно-секционные и т. п. ). 31

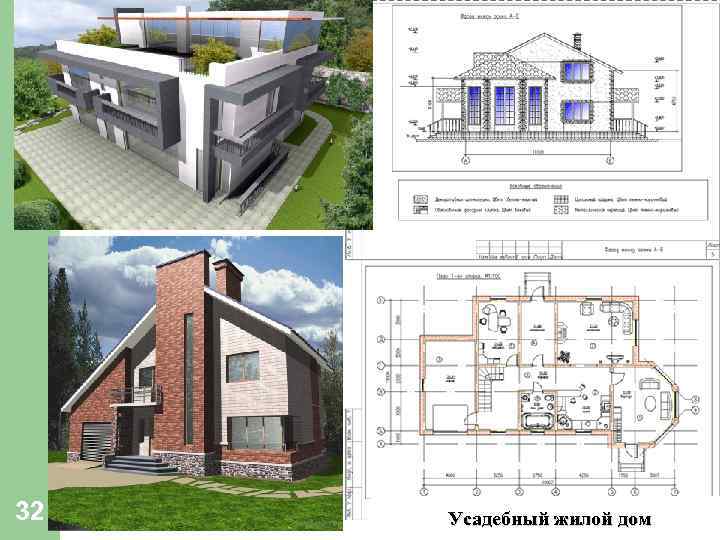

32 Усадебный жилой дом

33 Блокированный жилой дом

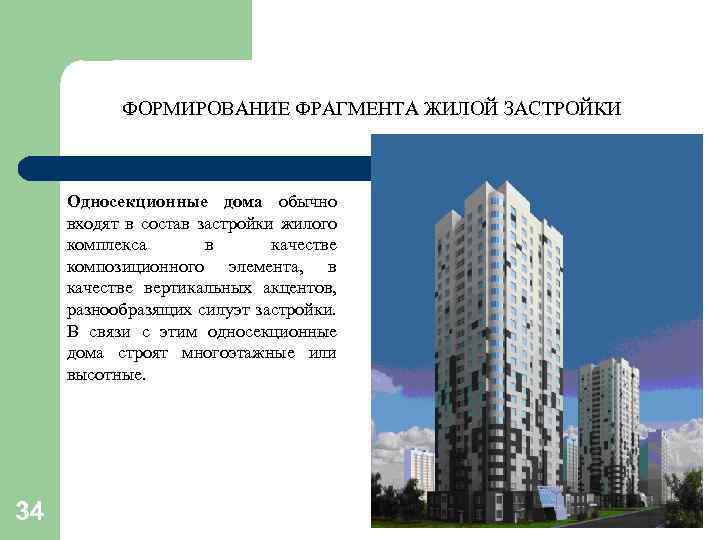

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ Односекционные дома обычно входят в состав застройки жилого комплекса в качестве композиционного элемента, в качестве вертикальных акцентов, разнообразящих силуэт застройки. В связи с этим односекционные дома строят многоэтажные или высотные. 34

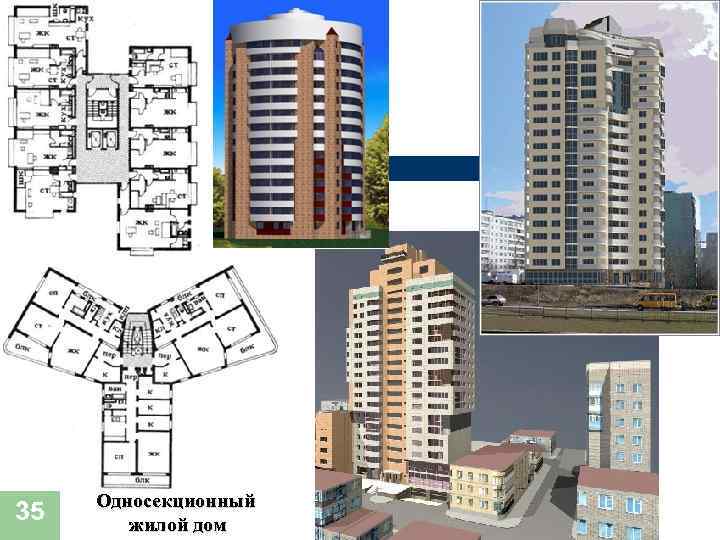

35 Односекционный жилой дом

Галерейный жилой дом 36

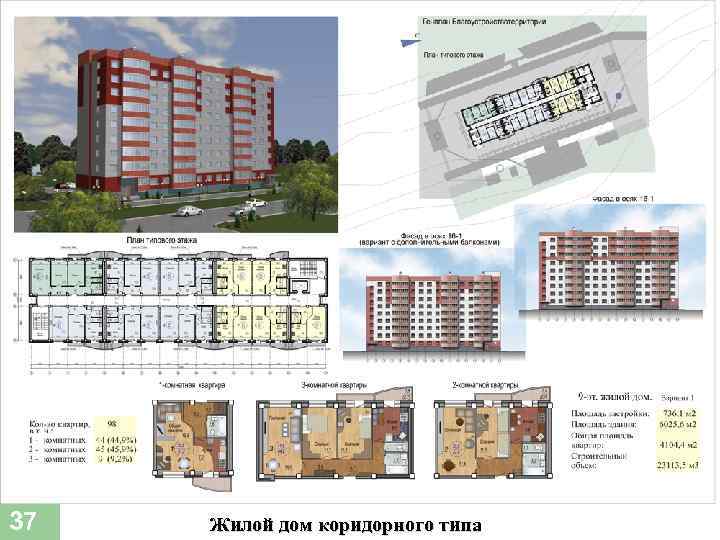

37 Жилой дом коридорного типа

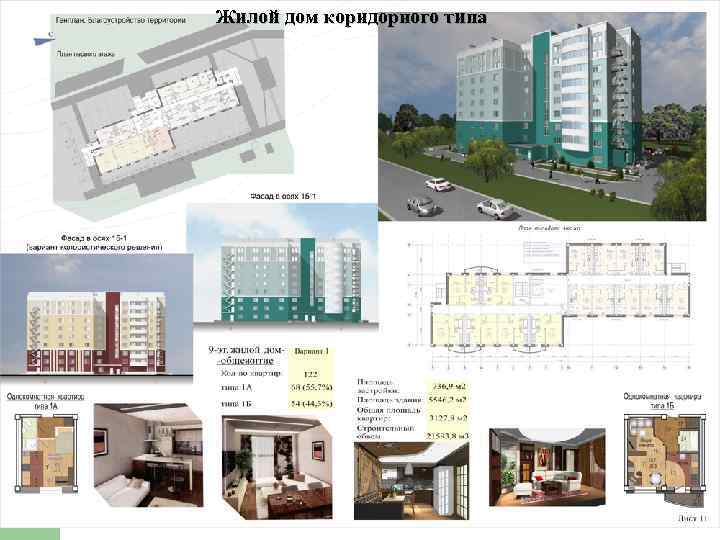

Жилой дом коридорного типа 38

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ Многосекционные дома являются наиболее распространенным типом жилых зданий. До 80%городских домов имеют такую планировочную схему. Многосекционные дома строятся, как правило, выше 2 этажей и применяются в любом климатическом районе. Эти домам компонуются из планировочных секций – ячеек состоящих из нескольких квартир, объединенных лифтоволестничным узлом. 39

Многосекционный жилой дом 40

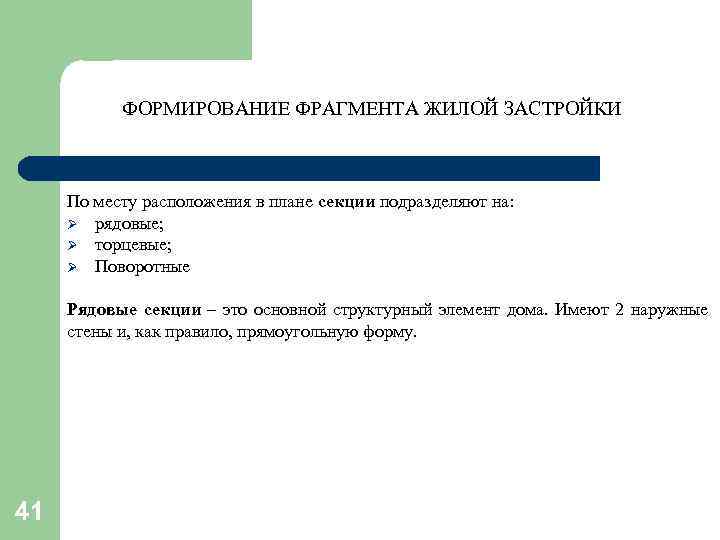

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ По месту расположения в плане секции подразделяют на: Ø рядовые; Ø торцевые; Ø Поворотные Рядовые секции – это основной структурный элемент дома. Имеют 2 наружные стены и, как правило, прямоугольную форму. 41

Рядовые секции 42

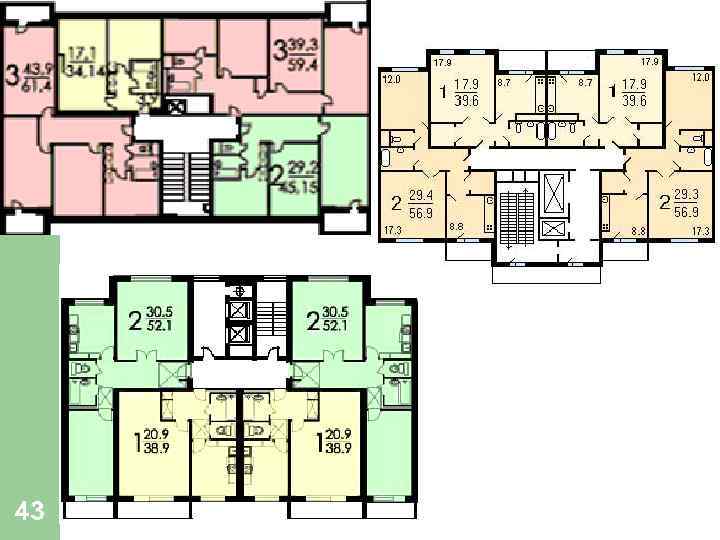

43

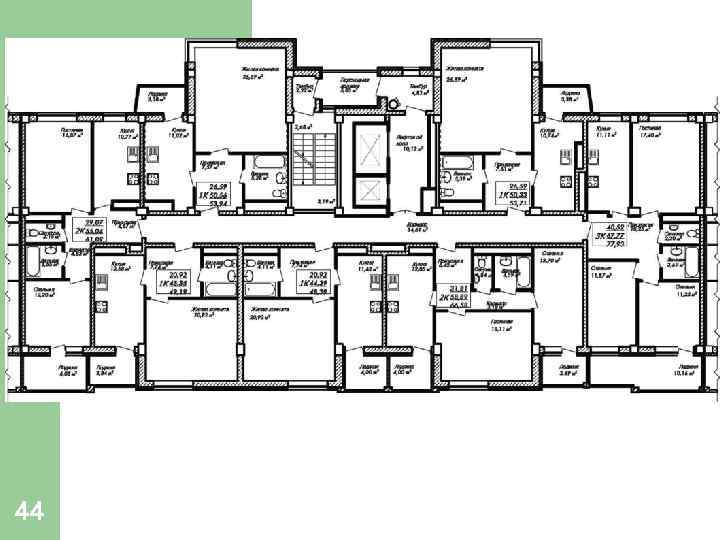

44

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ Торцевые секции – расположены в торцах дома. Отличаются от рядовых тем, что имеют 3 наружные стены. Это дает возможность обеспечить большее освещение квартиры. Планировка торцевой секции может повторять планировку рядовой, а может быть изменена за счет увеличения количества комнат при той же площади или за счет увеличения количества общей площади. Это дает возможность разнообразить набор квартир в доме. 45

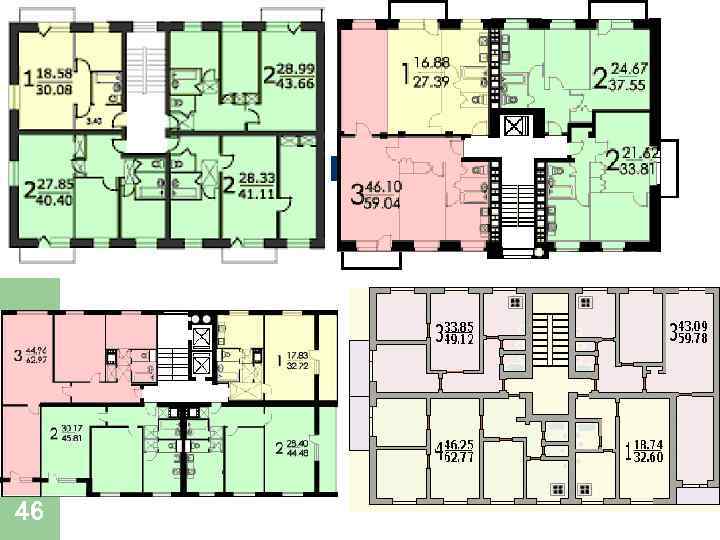

46

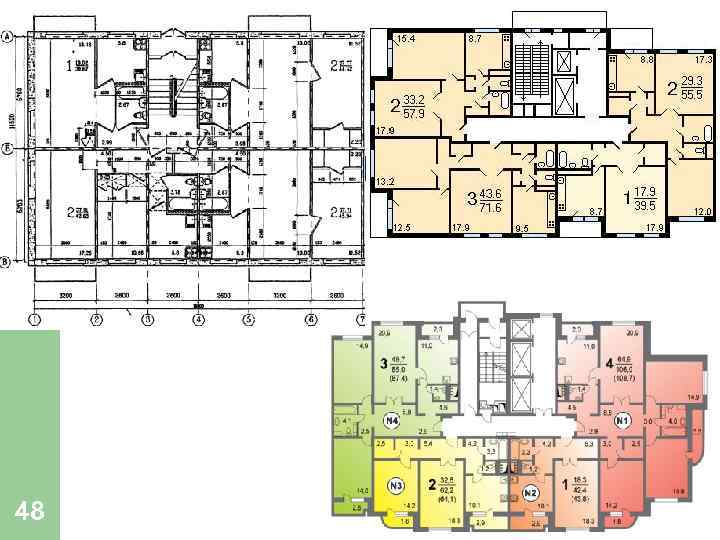

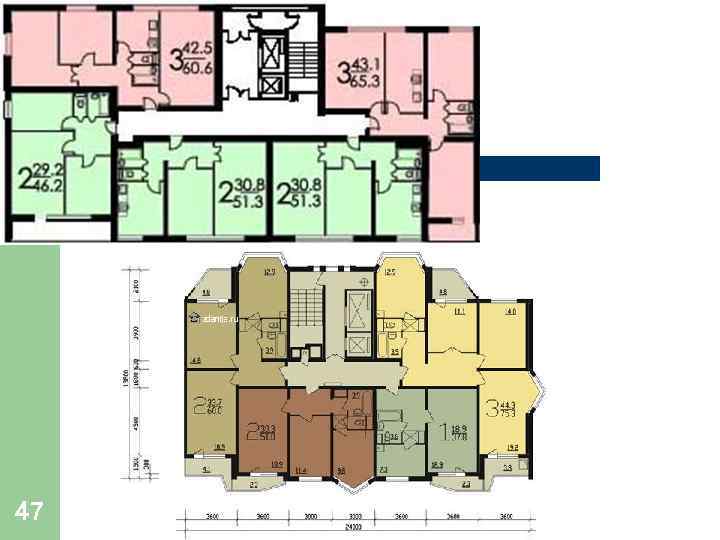

47

48

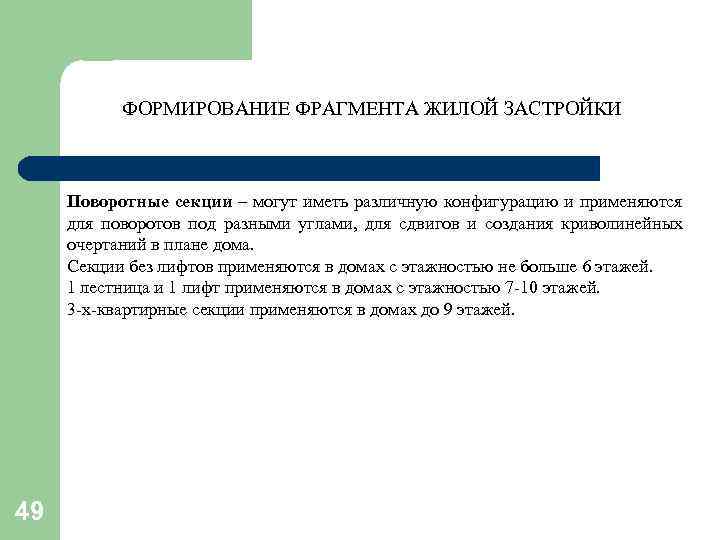

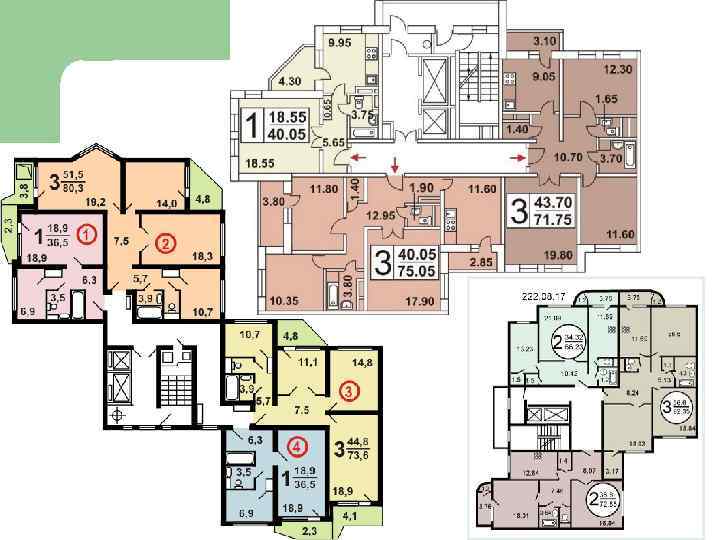

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ Поворотные секции – могут иметь различную конфигурацию и применяются для поворотов под разными углами, для сдвигов и создания криволинейных очертаний в плане дома. Секции без лифтов применяются в домах с этажностью не больше 6 этажей. 1 лестница и 1 лифт применяются в домах с этажностью 7 -10 этажей. 3 -х-квартирные секции применяются в домах до 9 этажей. 49

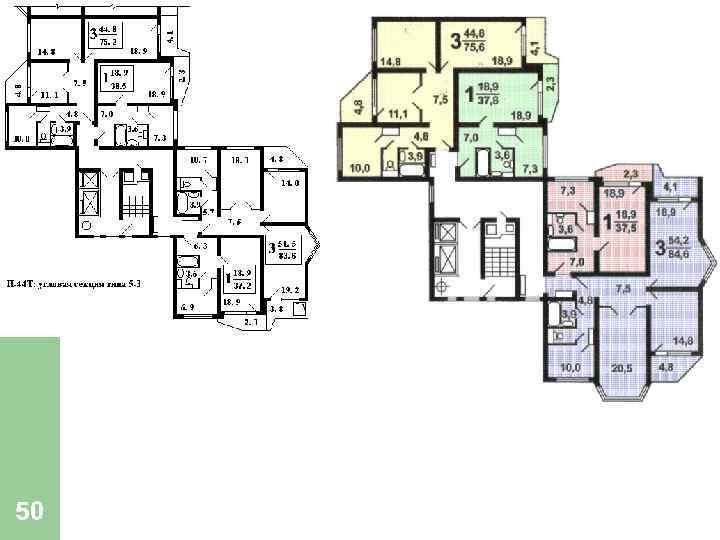

50

51

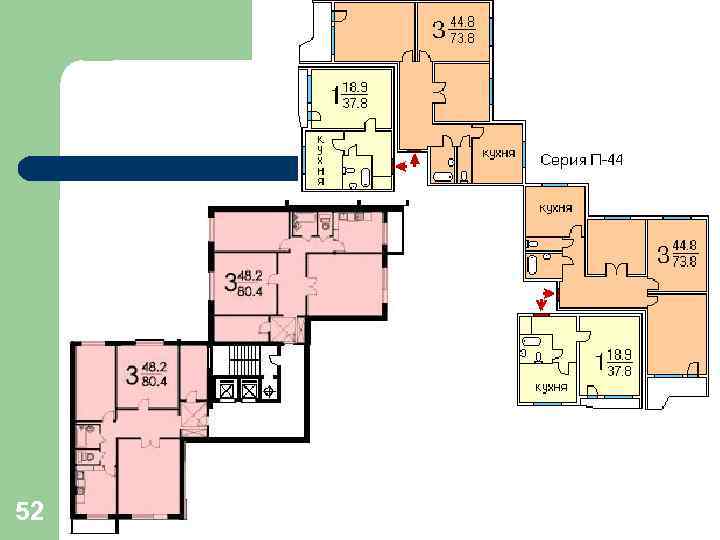

52

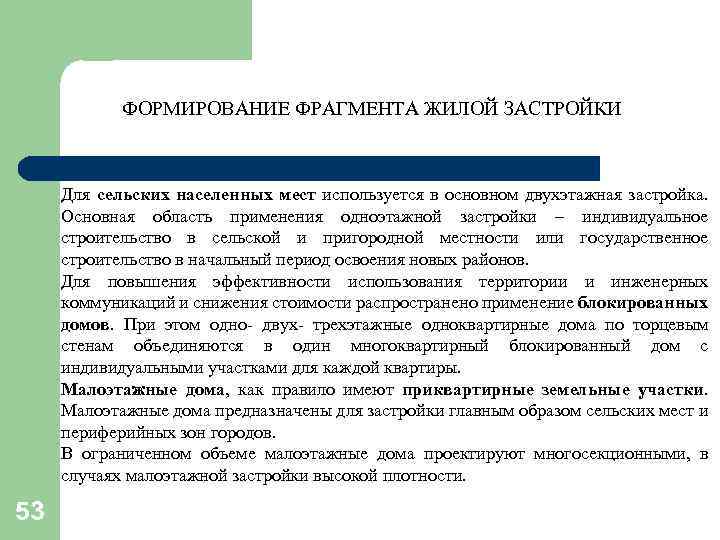

ФОРМИРОВАНИЕ ФРАГМЕНТА ЖИЛОЙ ЗАСТРОЙКИ Для сельских населенных мест используется в основном двухэтажная застройка. Основная область применения одноэтажной застройки – индивидуальное строительство в сельской и пригородной местности или государственное строительство в начальный период освоения новых районов. Для повышения эффективности использования территории и инженерных коммуникаций и снижения стоимости распространено применение блокированных домов. При этом одно- двух- трехэтажные одноквартирные дома по торцевым стенам объединяются в один многоквартирный блокированный дом с индивидуальными участками для каждой квартиры. Малоэтажные дома, как правило имеют приквартирные земельные участки. Малоэтажные дома предназначены для застройки главным образом сельских мест и периферийных зон городов. В ограниченном объеме малоэтажные дома проектируют многосекционными, в случаях малоэтажной застройки высокой плотности. 53

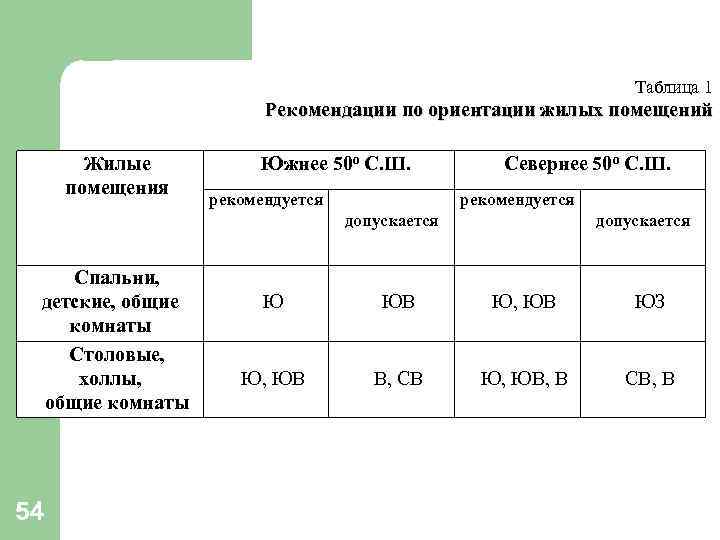

Таблица 1 Рекомендации по ориентации жилых помещений Жилые помещения Южнее 50 о С. Ш. рекомендуется Севернее 50 о С. Ш. рекомендуется допускается Спальни, детские, общие комнаты Столовые, холлы, общие комнаты 54 допускается Ю ЮВ Ю, ЮВ ЮЗ Ю, ЮВ В, СВ Ю, ЮВ, В СВ, В
