>ПОЗИЦИОННЫЕ И МЕТРИЧЕСКИЕ ЗАДАЧИ НАЧЕРТЕТЕЛЬНОЙ ГЕОМЕТРИИ ПОЗИЦИОННЫЕ И МЕТРИЧЕСКИЕ ЗАДАЧИ НАЧЕРТЕТЕЛЬНОЙ ГЕОМЕТРИИ

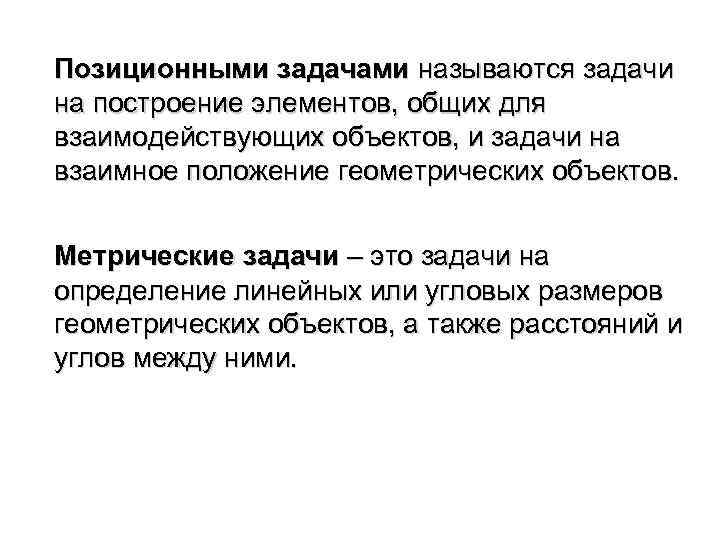

>Позиционными задачами называются задачи на построение элементов, общих для взаимодействующих объектов, и задачи на Позиционными задачами называются задачи на построение элементов, общих для взаимодействующих объектов, и задачи на взаимное положение геометрических объектов. Метрические задачи – это задачи на определение линейных или угловых размеров геометрических объектов, а также расстояний и углов между ними.

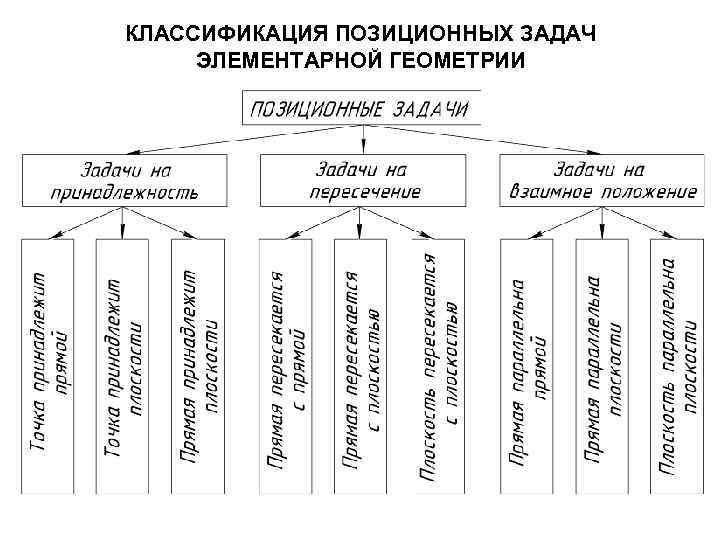

>КЛАССИФИКАЦИЯ ПОЗИЦИОННЫХ ЗАДАЧ ЭЛЕМЕНТАРНОЙ ГЕОМЕТРИИ КЛАССИФИКАЦИЯ ПОЗИЦИОННЫХ ЗАДАЧ ЭЛЕМЕНТАРНОЙ ГЕОМЕТРИИ

> ПРИМЕРЫ ПОЗИЦИОННЫХ ЗАДАЧ ПРИМЕРЫ ПОЗИЦИОННЫХ ЗАДАЧ

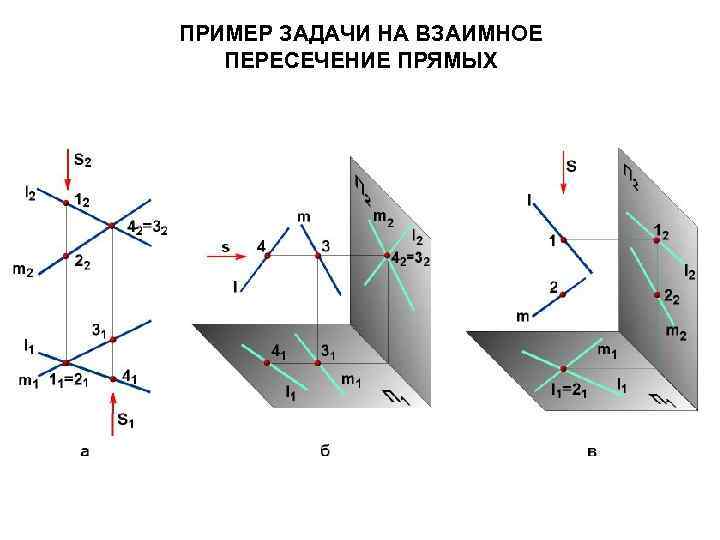

>ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПРЯМЫХ ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПРЯМЫХ

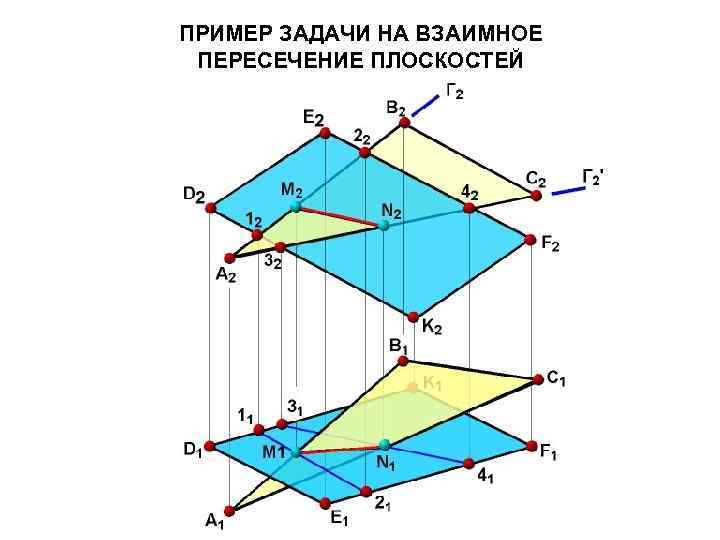

>ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПЛОСКОСТЕЙ ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПЛОСКОСТЕЙ

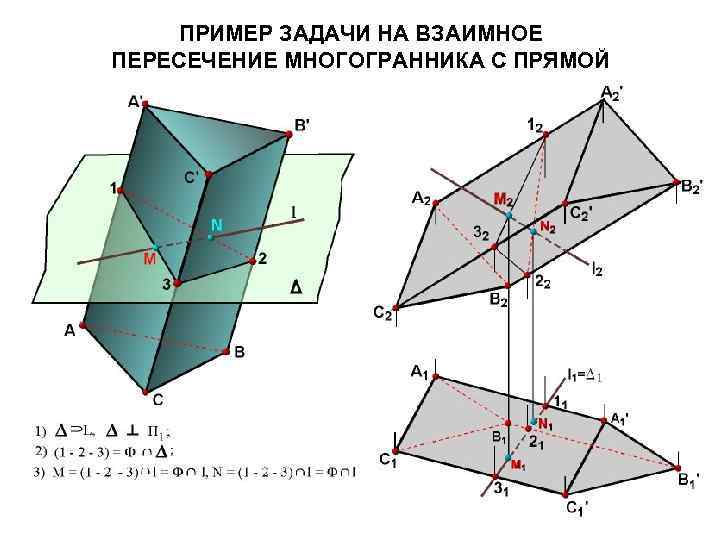

> ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ МНОГОГРАННИКА С ПРЯМОЙ ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ МНОГОГРАННИКА С ПРЯМОЙ

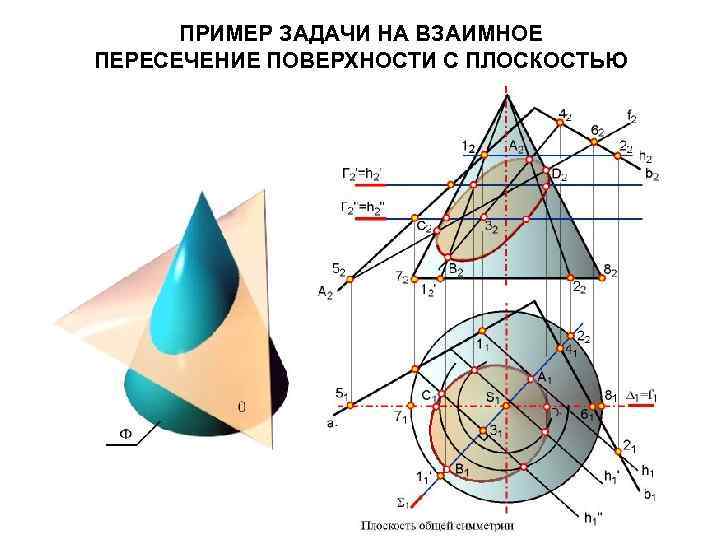

> ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТИ С ПЛОСКОСТЬЮ ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТИ С ПЛОСКОСТЬЮ

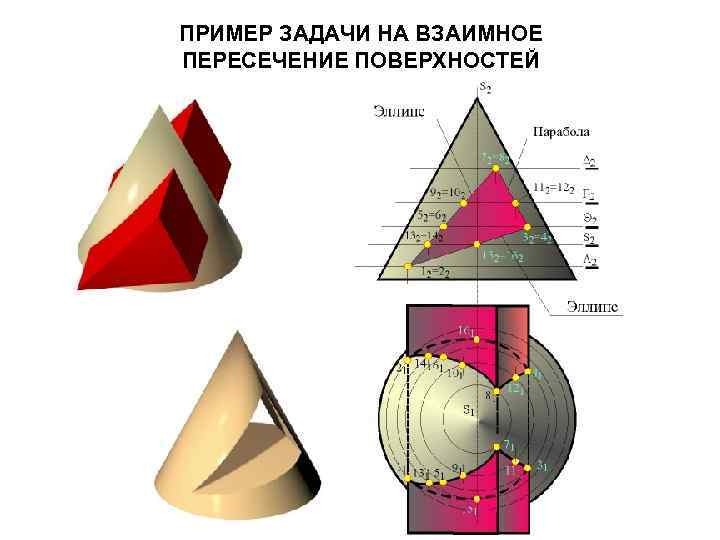

>ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ ПРИМЕР ЗАДАЧИ НА ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ

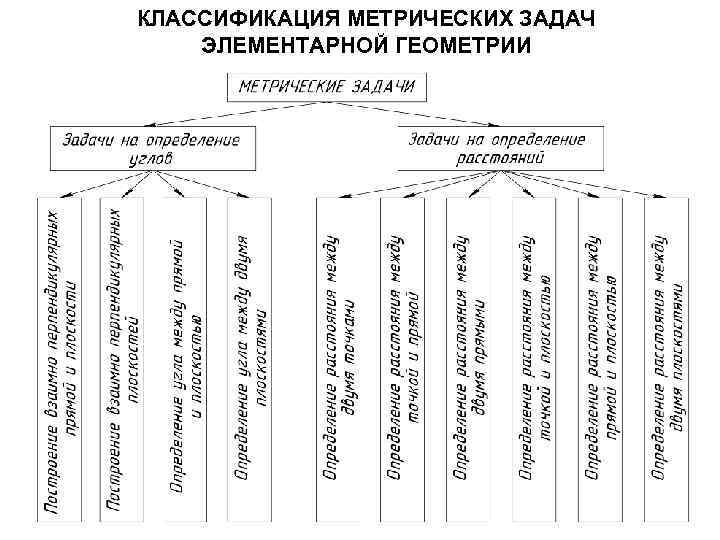

>КЛАССИФИКАЦИЯ МЕТРИЧЕСКИХ ЗАДАЧ ЭЛЕМЕНТАРНОЙ ГЕОМЕТРИИ КЛАССИФИКАЦИЯ МЕТРИЧЕСКИХ ЗАДАЧ ЭЛЕМЕНТАРНОЙ ГЕОМЕТРИИ

>Для решения метрических задач в инженерной графике используются способы преобразования проекций: - способ Для решения метрических задач в инженерной графике используются способы преобразования проекций: - способ вращения (вращение, совмещение, плоско-параллельное перемещение); - способ замены плоскостей проекций.

> СПОСОБ ВРАЩЕНИЯ Способ вращения вокруг неподвижной оси используется для определения СПОСОБ ВРАЩЕНИЯ Способ вращения вокруг неподвижной оси используется для определения натуральной величины плоских фигур Элементы способа: а) ось вращения і – прямая, вокруг которой вращается точка. Ось вращения берут перпендикулярной к плоскостям проекций π1 или π2; б) плоскость вращения, т. е. плоскость, в которой точка перемещается и которая перпендикулярна к оси вращения; в) центр вращения – точка пересечения оси с плоскостью вращения; г) радиус вращения – расстояние от точки до центра вращения.

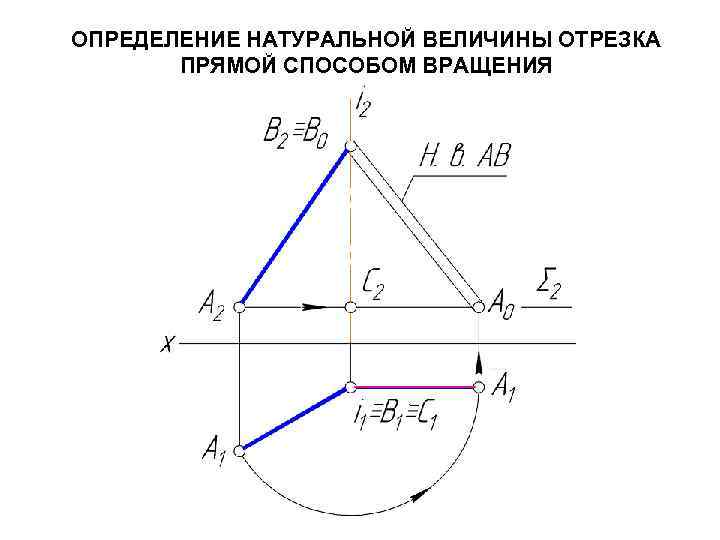

>ОПРЕДЕЛЕНИЕ НАТУРАЛЬНОЙ ВЕЛИЧИНЫ ОТРЕЗКА ПРЯМОЙ СПОСОБОМ ВРАЩЕНИЯ ОПРЕДЕЛЕНИЕ НАТУРАЛЬНОЙ ВЕЛИЧИНЫ ОТРЕЗКА ПРЯМОЙ СПОСОБОМ ВРАЩЕНИЯ

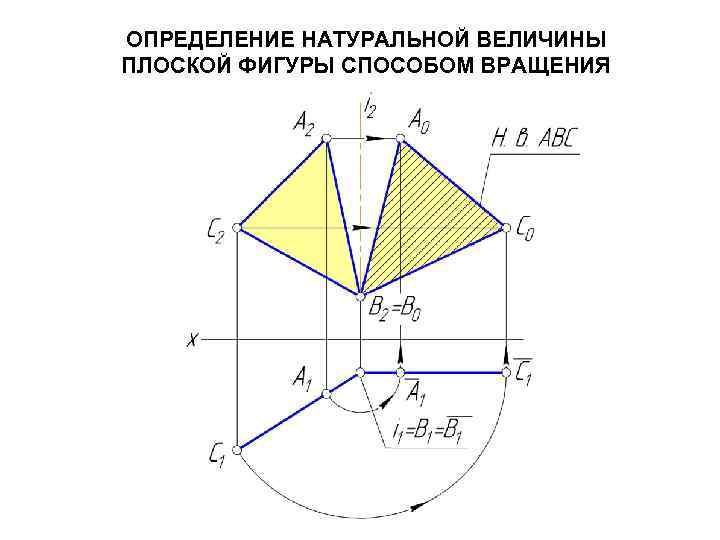

>ОПРЕДЕЛЕНИЕ НАТУРАЛЬНОЙ ВЕЛИЧИНЫ ПЛОСКОЙ ФИГУРЫ СПОСОБОМ ВРАЩЕНИЯ ОПРЕДЕЛЕНИЕ НАТУРАЛЬНОЙ ВЕЛИЧИНЫ ПЛОСКОЙ ФИГУРЫ СПОСОБОМ ВРАЩЕНИЯ

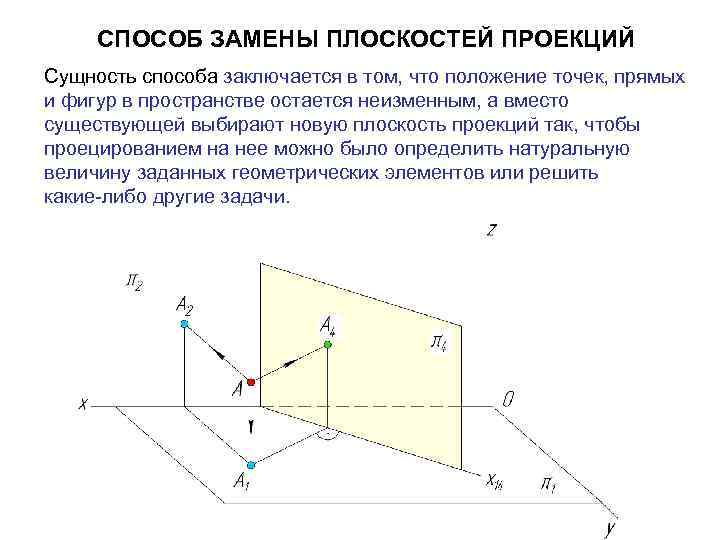

> СПОСОБ ЗАМЕНЫ ПЛОСКОСТЕЙ ПРОЕКЦИЙ Сущность способа заключается в том, что положение точек, прямых СПОСОБ ЗАМЕНЫ ПЛОСКОСТЕЙ ПРОЕКЦИЙ Сущность способа заключается в том, что положение точек, прямых и фигур в пространстве остается неизменным, а вместо существующей выбирают новую плоскость проекций так, чтобы проецированием на нее можно было определить натуральную величину заданных геометрических элементов или решить какие-либо другие задачи.

> ОПРЕДЕЛЕНИЕ НАТУРАЛЬНОЙ ВЕЛИЧИНЫ ОТРЕЗКА ПРЯМОЙ СПОСОБОМ ЗАМЕНЫ ПЛОСКОСТЕЙ ПРОЕКЦИЙ ОПРЕДЕЛЕНИЕ НАТУРАЛЬНОЙ ВЕЛИЧИНЫ ОТРЕЗКА ПРЯМОЙ СПОСОБОМ ЗАМЕНЫ ПЛОСКОСТЕЙ ПРОЕКЦИЙ

>ПРИМЕР ЗАДАЧИ НА ОПРЕДЕЛЕНИЕ РАССТОЯНИЯ ОТ ТОЧКИ ДО ПРЯМОЙ ПРИМЕР ЗАДАЧИ НА ОПРЕДЕЛЕНИЕ РАССТОЯНИЯ ОТ ТОЧКИ ДО ПРЯМОЙ

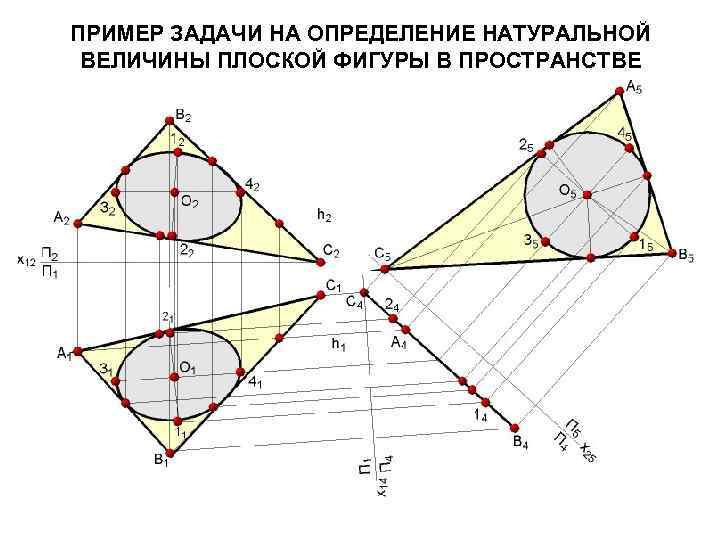

>ПРИМЕР ЗАДАЧИ НА ОПРЕДЕЛЕНИЕ НАТУРАЛЬНОЙ ВЕЛИЧИНЫ ПЛОСКОЙ ФИГУРЫ В ПРОСТРАНСТВЕ ПРИМЕР ЗАДАЧИ НА ОПРЕДЕЛЕНИЕ НАТУРАЛЬНОЙ ВЕЛИЧИНЫ ПЛОСКОЙ ФИГУРЫ В ПРОСТРАНСТВЕ
