ПОЖАРНЫЕ НАСОСЫ МЕХАНИЧЕСКИЕ НАСОСЫ ДИНАМИЧЕСКИЕ СТРУЙНЫЕ ЛОПАСТНЫЕ

ПОЖАРНЫЕ НАСОСЫ

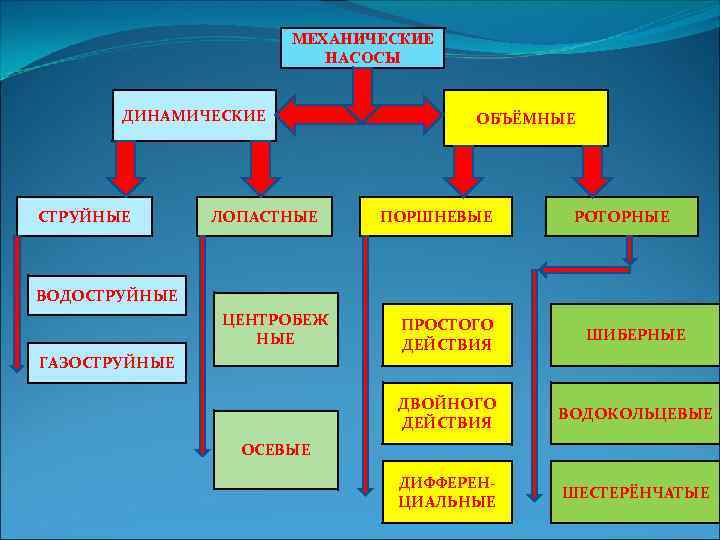

МЕХАНИЧЕСКИЕ НАСОСЫ ДИНАМИЧЕСКИЕ СТРУЙНЫЕ ЛОПАСТНЫЕ ОБЪЁМНЫЕ ПОРШНЕВЫЕ РОТОРНЫЕ ВОДОСТРУЙНЫЕ ЦЕНТРОБЕЖ НЫЕ ШИБЕРНЫЕ ДВОЙНОГО ДЕЙСТВИЯ ГАЗОСТРУЙНЫЕ ПРОСТОГО ДЕЙСТВИЯ ВОДОКОЛЬЦЕВЫЕ ДИФФЕРЕНЦИАЛЬНЫЕ ШЕСТЕРЁНЧАТЫЕ ОСЕВЫЕ

Рис. 3. 1 Принципиальные схемы поршневых насосов простого (слева), двойного (в середине) и дифференциального (справа) действия S S Рис. 3. 1 Схемы поршневых насосов простого действия (слева), двойного действия (по центру), дифференциального действия (слева); S S – ход поршня. ПОРШНЕВОЙ НАСОС ПРОСТОГО ДЕЙСТВИЯ ПОРШНЕВОЙ НАСОС ДВОЙНОГО ДЕЙСТВИЯ ПОРШНЕВОЙ НАСОС ДИФФЕРЕНЦИАЛЬНОГО ДЕЙСТВИЯ

1 2 Рис. 3. 2 Схема шиберного насоса 1 – ротор, 2 – шибер, 3 – изменяемый объём, 4 корпус 4 Рис. 3. 2 Схема шиберного насоса. 1 -ротор; 2 -шиберы; 3 -объём между шиберами; 4 -корпус. 3 ШИБЕРНЫЙ НАСОС 1 – РОТОР 2 – ШИБЕР 3 – ИЗМЕНЯЕМЫЙ ОБЪЁМ 4 – КОРПУС НАСОСА

6 4 1 Рис. 3. 3. 2 3 5 ВОДОКОЛЬЦЕВОЙ НАСОС. 1 – РОТОР; 2 – ОБЪЁМ МЕЖДУ ЛОПАТКАМИ; 3 – ВОДЯНОЕ КОЛЬЦО; 4 – КОРПУС; 5 – ВСАСЫВАЮЩИЙ ПАТРУБОК; 6 – НАГНЕТАТЕЛЬНЫЙ ПАТРУБОК;

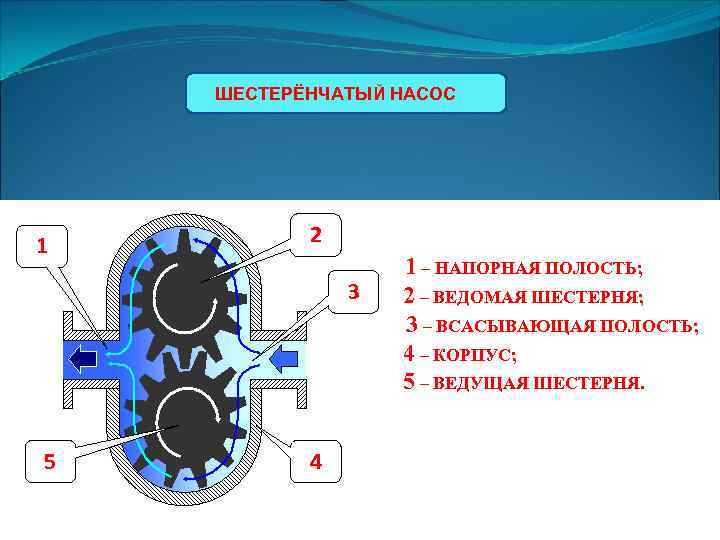

ШЕСТЕРЁНЧАТЫЙ НАСОС 1 2 3 5 4 1 – НАПОРНАЯ ПОЛОСТЬ; 2 – ВЕДОМАЯ ШЕСТЕРНЯ; 3 – ВСАСЫВАЮЩАЯ ПОЛОСТЬ; 4 – КОРПУС; 5 – ВЕДУЩАЯ ШЕСТЕРНЯ.

ВОДОСТРУЙНЫЙ НАСОС Вакуумная камера Насадок (сопло) Q 1 + Q 2 Рис. 3. 5 Схема водоструйного насоса Q 1 – расход рабочей среды, Q 2 – расход эжектируемой среды Диффузор

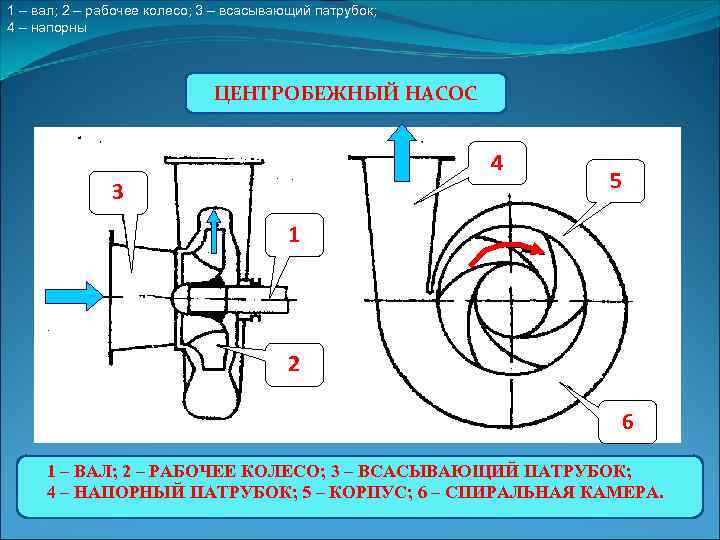

1 – вал; 2 – рабочее колесо; 3 – всасывающий патрубок; 4 – напорны ЦЕНТРОБЕЖНЫЙ НАСОС 4 3 5 1 2 6 1 – ВАЛ; 2 – РАБОЧЕЕ КОЛЕСО; 3 – ВСАСЫВАЮЩИЙ ПАТРУБОК; 4 – НАПОРНЫЙ ПАТРУБОК; 5 – КОРПУС; 6 – СПИРАЛЬНАЯ КАМЕРА.
