Пожарная безопасность технологических процессов Особенности проведения анализа 1
Вариант № 1 • Виды эрозии Вариант № 2 • Способы защиты от вибрации • Причины образования • Причины нарушения повышенного и пониженного процесса конденсации давления • Основные направления по • Наиболее характерные предупреждению причины приводящие к повреждений, вызванных возникновению химическими температурных напряжений воздействиями:

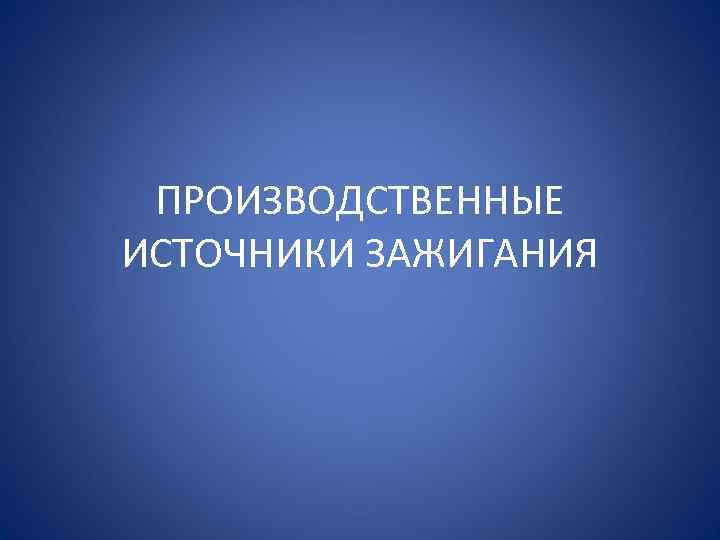

ПРОИЗВОДСТВЕННЫЕ ИСТОЧНИКИ ЗАЖИГАНИЯ
Вероятность возникновения источника зажигания принимают равной нулю в следующих случаях: • если источник не способен нагреть вещество выше 80% значения температуры самовоспламенения вещества или температуры самовозгорания вещества, имеющего склонность к тепловому самовозгоранию; • если энергия, переданная тепловым источником горючему веществу (паро , газо , пылевоздушной смеси) ниже 40% минимальной энергии зажигания; • если за время остывания теплового источника он не способен нагреть горючие вещества выше температуры воспламенения; • если время воздействия теплового источника меньше суммы периода индукции горючей среды и времени нагрева локального объема этой среды от начальной температуры до температуры воспламенения.
По времени действия различают: • постоянно действующие (они предусмотрены технологическим регламентом при нормальном режиме работы оборудования); • потенциально возможные источники зажигания, возникающие при нарушениях технологического процесса.
По природе проявления различают следующие группы источников зажигания: • открытый огонь и раскаленные продукты сгорания; • тепловое проявление механической энергии; • тепловое проявление химических реакций; • тепловое проявление электрической энергии.
Открытый огонь и раскаленные продукты сгорания

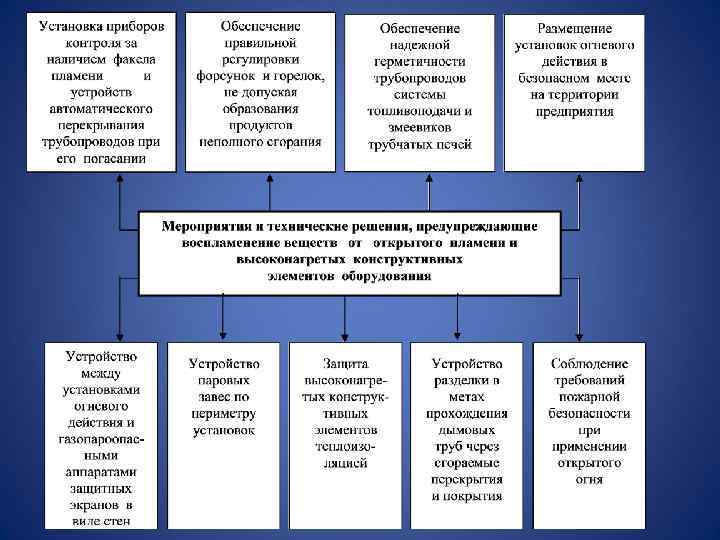

Мероприятия, предупреждающие пожары от открытого огня и раскаленных продуктов горения: • 1. Изоляция аппаратов огневого действия: • 1. 1. рациональное размещение на открытых площадках; • 1. 2. устройство противопожарных разрывов; • 1. 3. устройство между аппаратами огневого действия и газопароопасными аппаратами экранов в виде стен или отдельных закрытых линий, выполненных из негорючих материалов; • 1. 4. устройство паровых завес по периметру печей с газоопасных сторон.

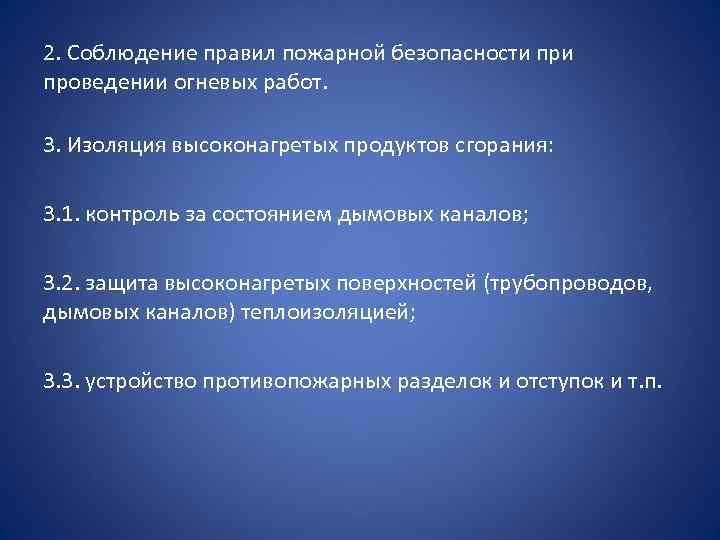

2. Соблюдение правил пожарной безопасности проведении огневых работ. 3. Изоляция высоконагретых продуктов сгорания: 3. 1. контроль за состоянием дымовых каналов; 3. 2. защита высоконагретых поверхностей (трубопроводов, дымовых каналов) теплоизоляцией; 3. 3. устройство противопожарных разделок и отступок и т. п.

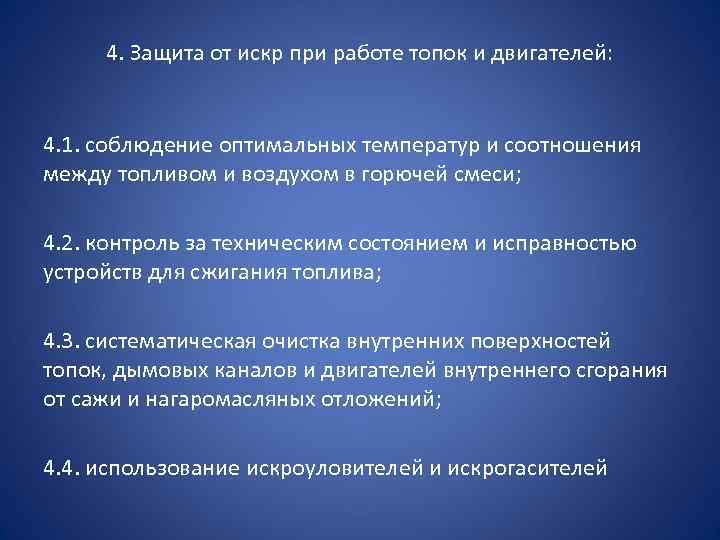

4. Защита от искр при работе топок и двигателей: 4. 1. соблюдение оптимальных температур и соотношения между топливом и воздухом в горючей смеси; 4. 2. контроль за техническим состоянием и исправностью устройств для сжигания топлива; 4. 3. систематическая очистка внутренних поверхностей топок, дымовых каналов и двигателей внутреннего сгорания от сажи и нагаромасляных отложений; 4. 4. использование искроуловителей и искрогасителей

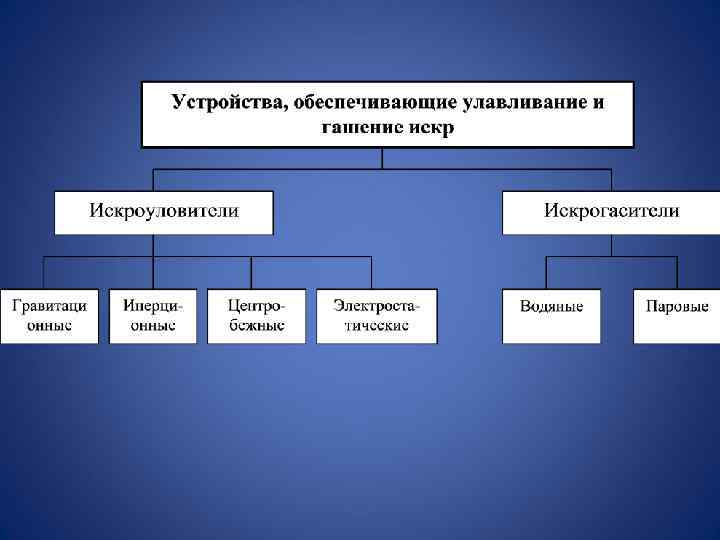

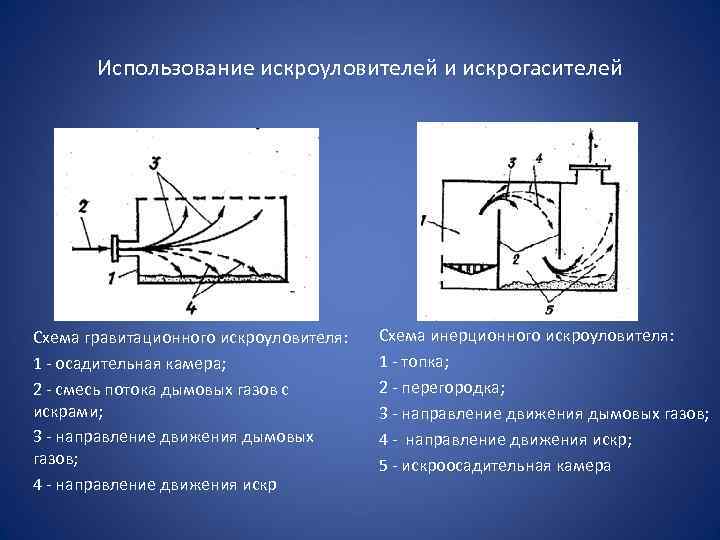

Использование искроуловителей и искрогасителей Схема гравитационного искроуловителя: 1 осадительная камера; 2 смесь потока дымовых газов с искрами; 3 направление движения дымовых газов; 4 направление движения искр Схема инерционного искроуловителя: 1 топка; 2 перегородка; 3 направление движения дымовых газов; 4 направление движения искр; 5 искроосадительная камера

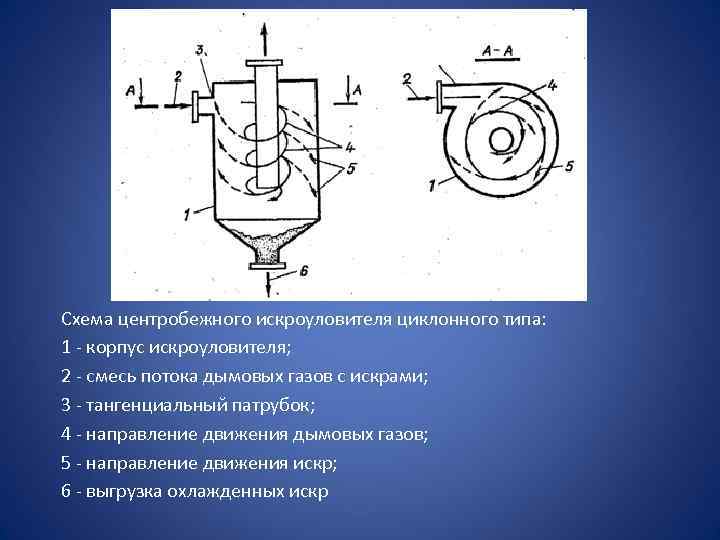

Схема центробежного искроуловителя циклонного типа: 1 корпус искроуловителя; 2 смесь потока дымовых газов с искрами; 3 тангенциальный патрубок; 4 направление движения дымовых газов; 5 направление движения искр; 6 выгрузка охлажденных искр
Ограничение источников огня, не вызванных потребностями технологического процесса: • 1. оборудование мест для курения; • 2. применение горячей воды, пара, для обогрева замерзших труб; • 3. распаривание и очистка скребками отложений в аппаратах вместо их выжигания.

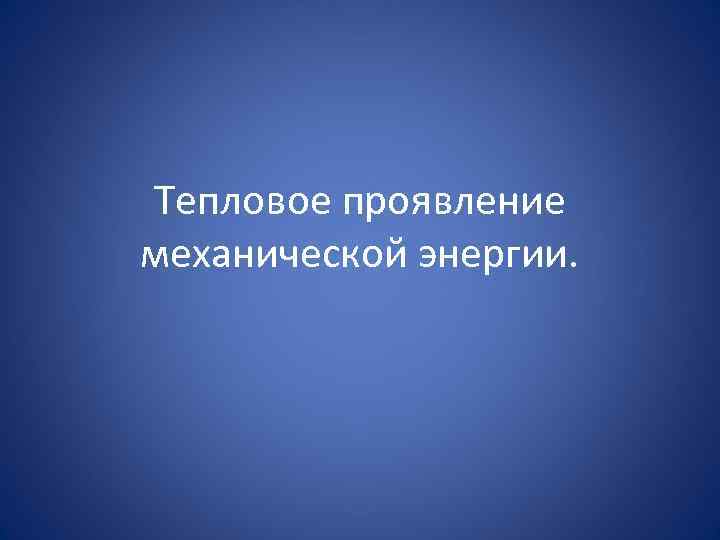

Тепловое проявление механической энергии.
Тепловое проявление механической энергии. В производственных условиях наиболее распространенными случаями опасного нагрева тел при трении являются: • удары твердых тел с образованием искр; • поверхностное трение тел; • сжатие газов.

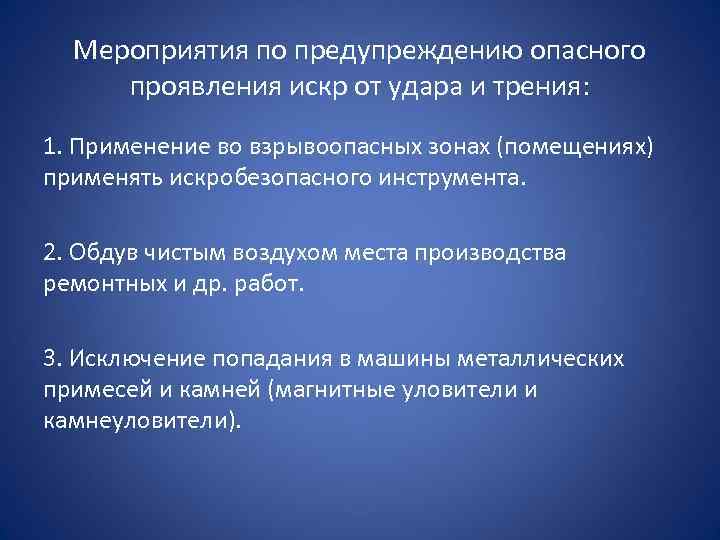

Мероприятия по предупреждению опасного проявления искр от удара и трения: 1. Применение во взрывоопасных зонах (помещениях) применять искробезопасного инструмента. 2. Обдув чистым воздухом места производства ремонтных и др. работ. 3. Исключение попадания в машины металлических примесей и камней (магнитные уловители и камнеуловители).

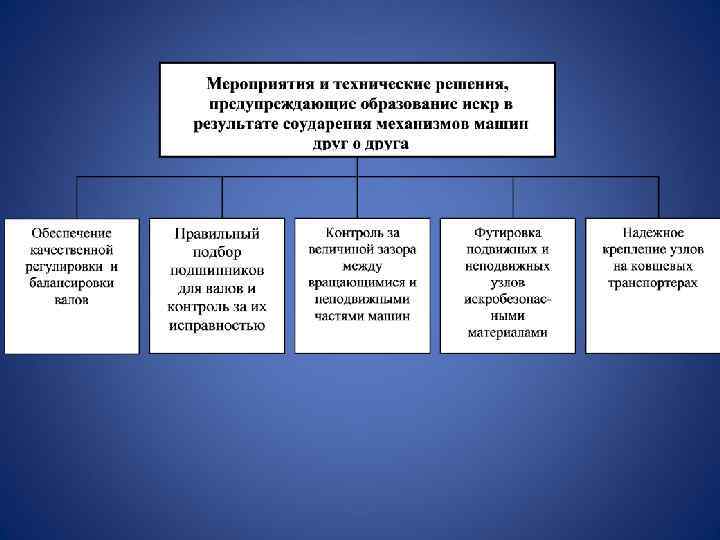

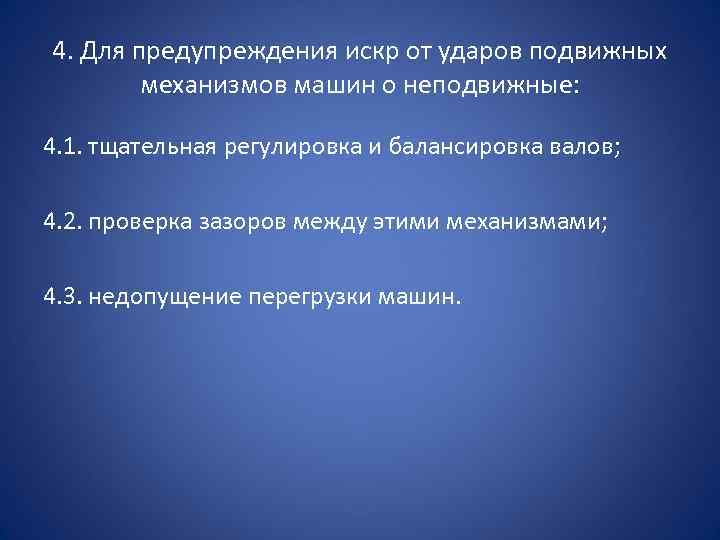

4. Для предупреждения искр от ударов подвижных механизмов машин о неподвижные: 4. 1. тщательная регулировка и балансировка валов; 4. 2. проверка зазоров между этими механизмами; 4. 3. недопущение перегрузки машин.
• 5. Применять искробезопасные вентиляторы для транспортировки паро и газовоздушных смесей, пылей и твердых горючих материалов. • 6. В помещениях получения и хранения ацетилена, этилена и т. п. полы выполнять из неискрящего материала или застилать их резиновыми ковриками.

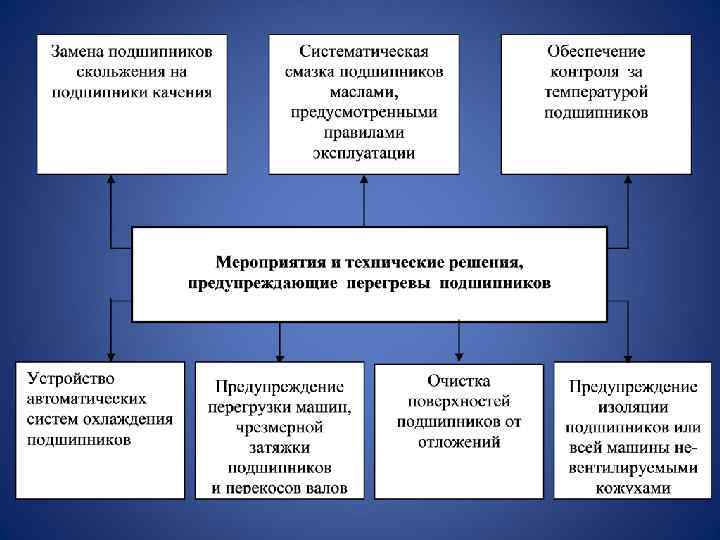

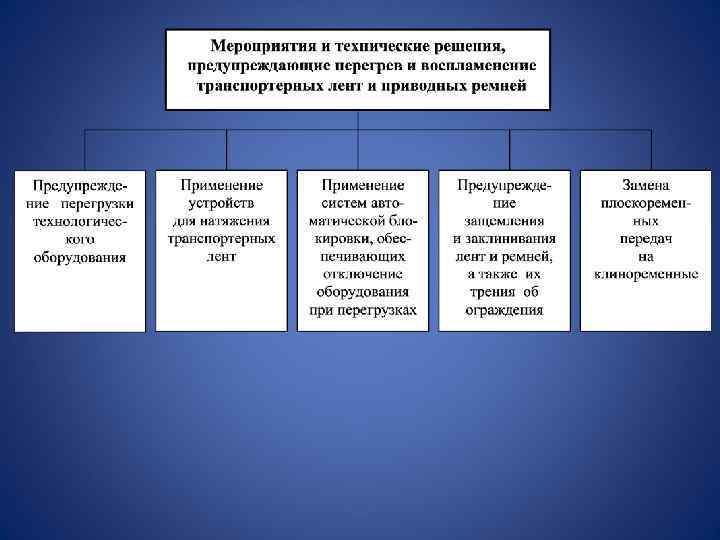

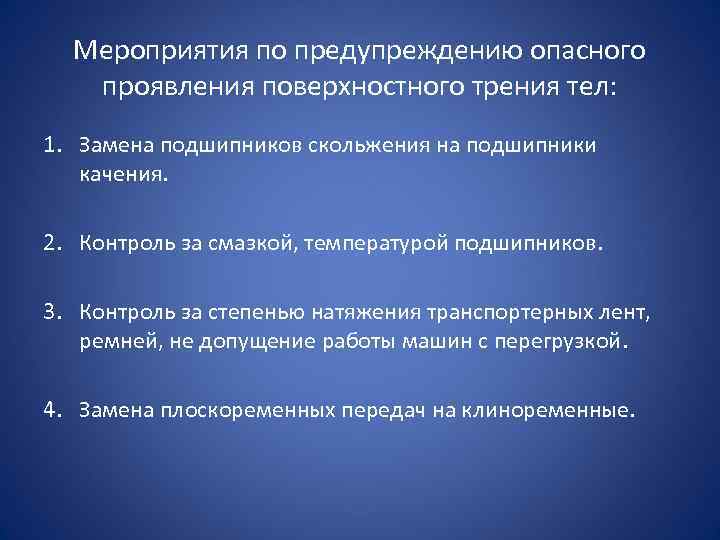

Мероприятия по предупреждению опасного проявления поверхностного трения тел: 1. Замена подшипников скольжения на подшипники качения. 2. Контроль за смазкой, температурой подшипников. 3. Контроль за степенью натяжения транспортерных лент, ремней, не допущение работы машин с перегрузкой. 4. Замена плоскоременных передач на клиноременные.

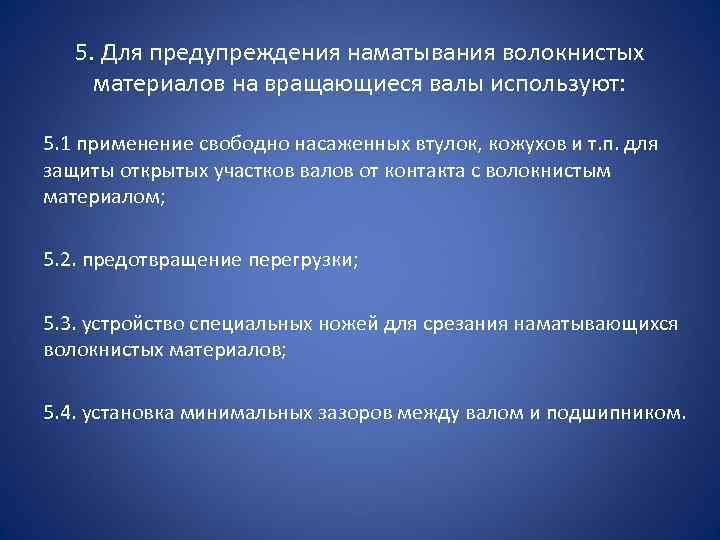

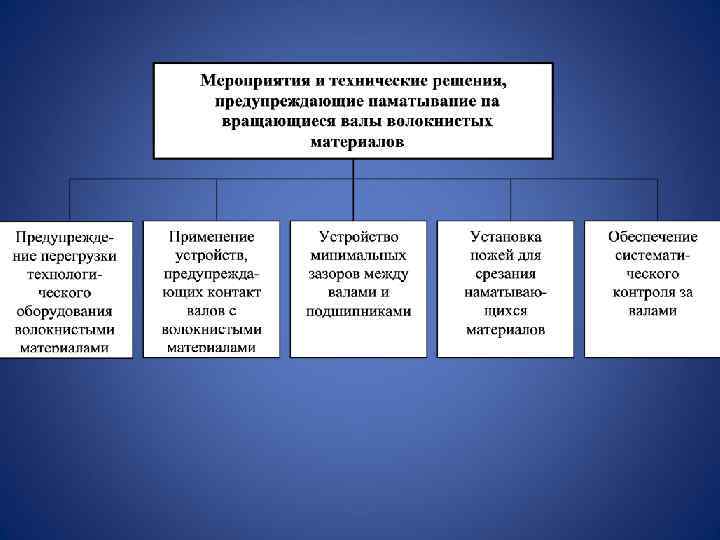

5. Для предупреждения наматывания волокнистых материалов на вращающиеся валы используют: 5. 1 применение свободно насаженных втулок, кожухов и т. п. для защиты открытых участков валов от контакта с волокнистым материалом; 5. 2. предотвращение перегрузки; 5. 3. устройство специальных ножей для срезания наматывающихся волокнистых материалов; 5. 4. установка минимальных зазоров между валом и подшипником.

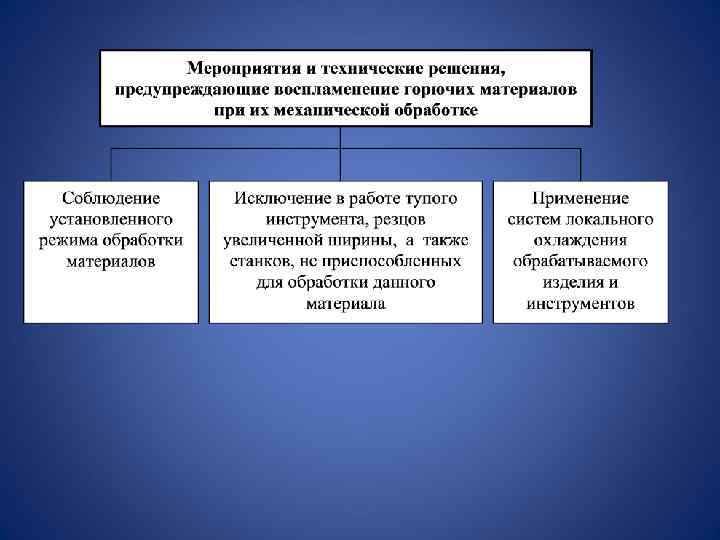

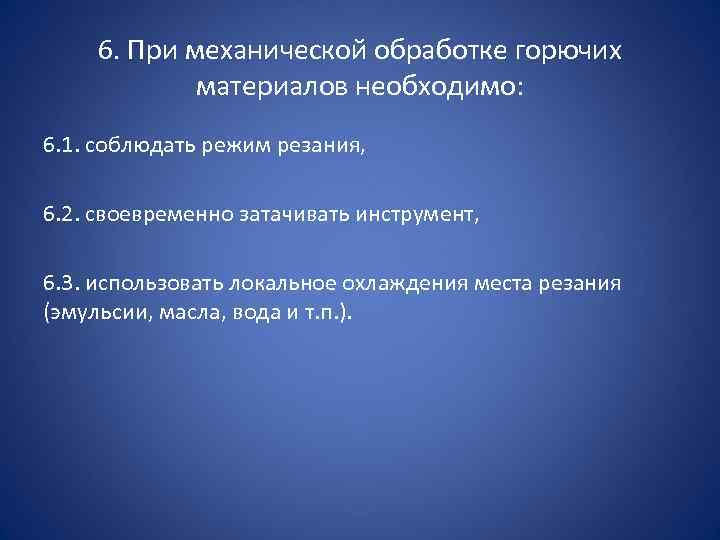

6. При механической обработке горючих материалов необходимо: 6. 1. соблюдать режим резания, 6. 2. своевременно затачивать инструмент, 6. 3. использовать локальное охлаждения места резания (эмульсии, масла, вода и т. п. ).

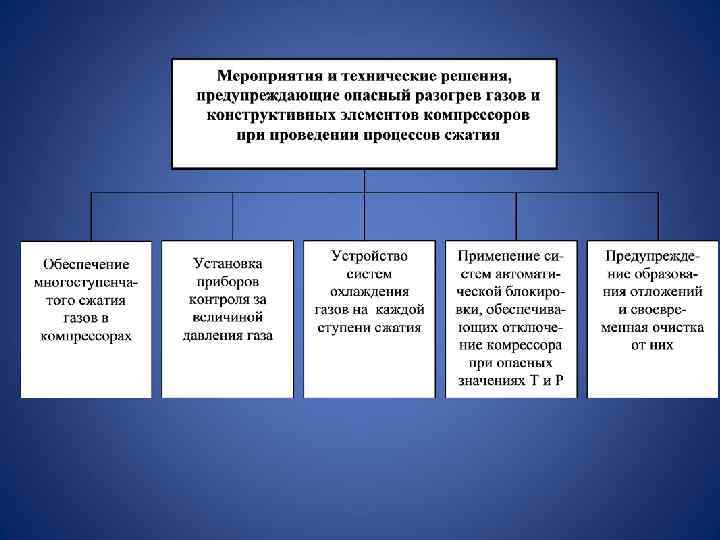

Предупреждение перегрева компрессоров при сжатии газов: 1. Разделение процесса сжатия газов на несколько ступеней, если по условиям технологии требуется 4 5 кратное сжатие; 2. Устройство систем охлаждения газа на каждой ступени сжатия; 3. Установка предохранительного клапана на нагнетательной линии за компрессором;

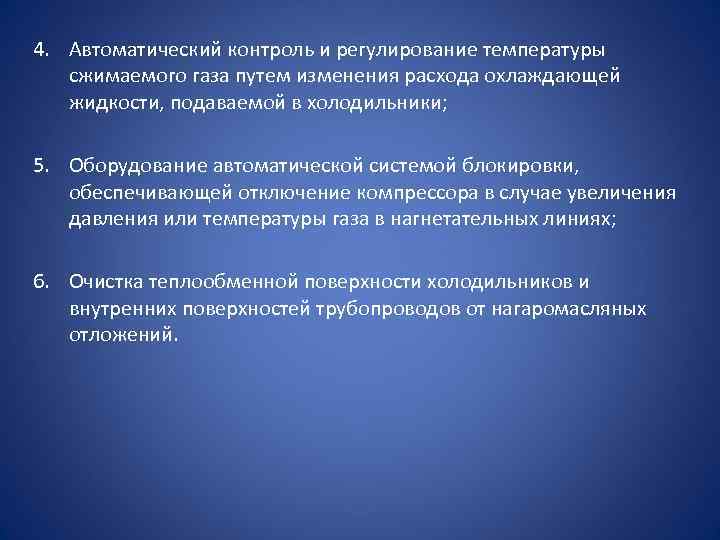

4. Автоматический контроль и регулирование температуры сжимаемого газа путем изменения расхода охлаждающей жидкости, подаваемой в холодильники; 5. Оборудование автоматической системой блокировки, обеспечивающей отключение компрессора в случае увеличения давления или температуры газа в нагнетательных линиях; 6. Очистка теплообменной поверхности холодильников и внутренних поверхностей трубопроводов от нагаромасляных отложений.
Тепловое проявление химических реакций.

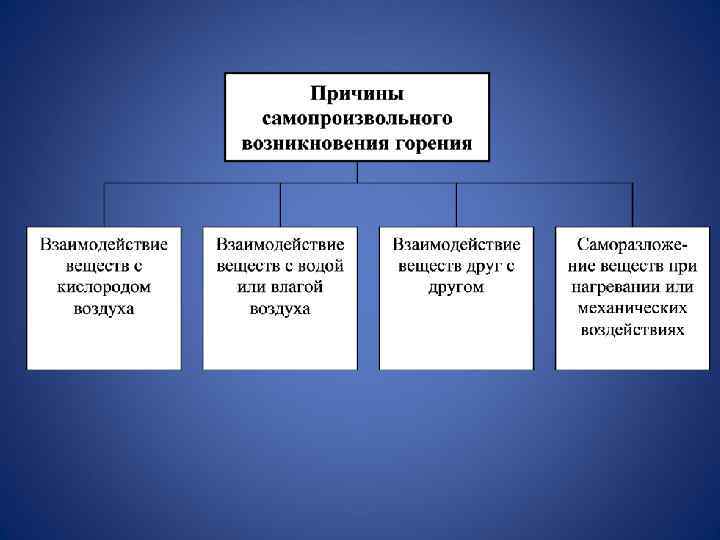

• Вещества, самовоспламенение которых происходит на воздухе. • Вещества, самовозгорающиеся на воздухе. • Вещества, воспламенение которых происходит при контакте с водой или влагой воздуха. • Вещества, воспламенение которых происходит при контакте друг с другом. • Вещества, воспламенение которых происходит в результате саморазложения при нагревании или механическом воздействии.
Вещества, самовоспламенение которых происходит на воздухе. • пиролизный газ при получении этилена из нефтепродуктов имеет температуру самовоспламенения в пределах 530. . . 550°С, – выходит из печей пиролиза с температурой 850°С. • Мазут с температурой самовоспламенения 380. . . 420° С • бутан и бутилен, имеющие температуру самовоспламенения соответственно 420 и 439°С – на установках термического крекинга нагревается до 500° С; • Загорания подобных веществ можно избежать только путем обеспечения хорошей герметичности аппаратов с исключением взаимоконтакта этих веществ с воздухом или использованием их в растворе.
Вещества, самовозгорающиеся на воздухе. К таким веществам следует отнести: • растительные масла и животные жиры, • каменный и древесный уголь, • сернистые соединения железа, • некоторые сорта сажи, • порошкообразные вещества (алюминий, цинк, титан, магний, торф, отходы нитроглифталевых лаков), • олифу, скипидар, лакоткани, клеенку, гранитоль, • сено, силос и т. п.

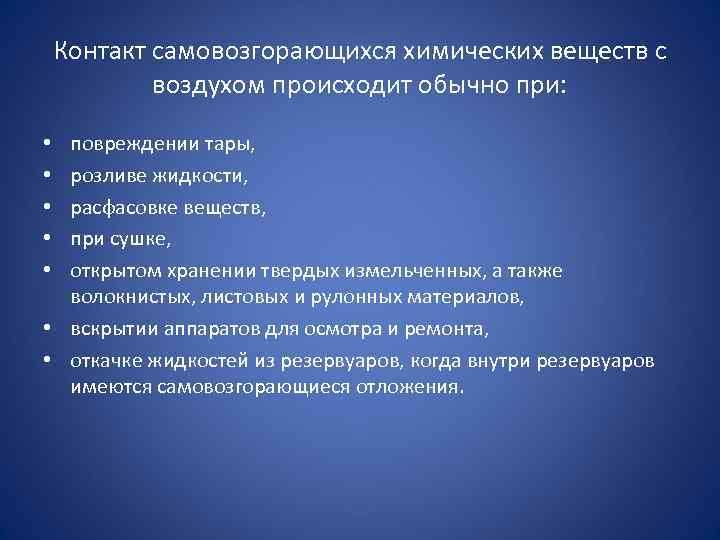

Контакт самовозгорающихся химических веществ с воздухом происходит обычно при: повреждении тары, розливе жидкости, расфасовке веществ, при сушке, открытом хранении твердых измельченных, а также волокнистых, листовых и рулонных материалов, • вскрытии аппаратов для осмотра и ремонта, • откачке жидкостей из резервуаров, когда внутри резервуаров имеются самовозгорающиеся отложения. • • •
В зависимости от первоначального импульса различают: • тепловое самовозгорание (нагрев извне), • химическое самовозгорание (нагрев при контакте с химически активным веществом), • микробиологическое самовозгорание (нагрев в результате жизнедеятельности микроорганизмов).

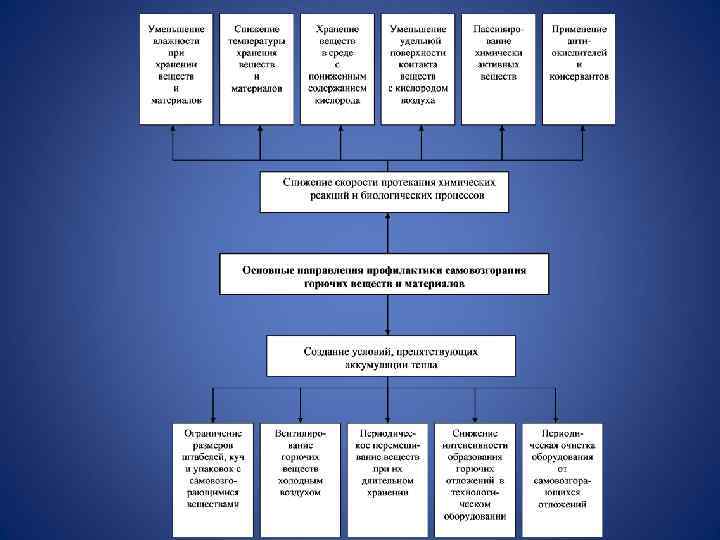

Мероприятия, предупреждающие самовоспламенение веществ на воздухе: 1. Исключение их контакта с воздухом путем надежной герметизации технологического оборудования и предупреждения его повреждений. 2. Снижение скорости протекания химических реакций и биологических процессов осуществляют различными методами:
2. Снижение скорости протекания химических реакций и биологических процессов осуществляют различными методами: • 2. 1. ограничением влажности при хранении веществ и материалов; • 2. 2. снижением температуры хранения веществ и материалов (например, зерна, комбикормов) путем искусственного захолаживания; • 2. 3. хранением веществ (например, пищевых продуктов) в среде с пониженным содержанием кислорода;

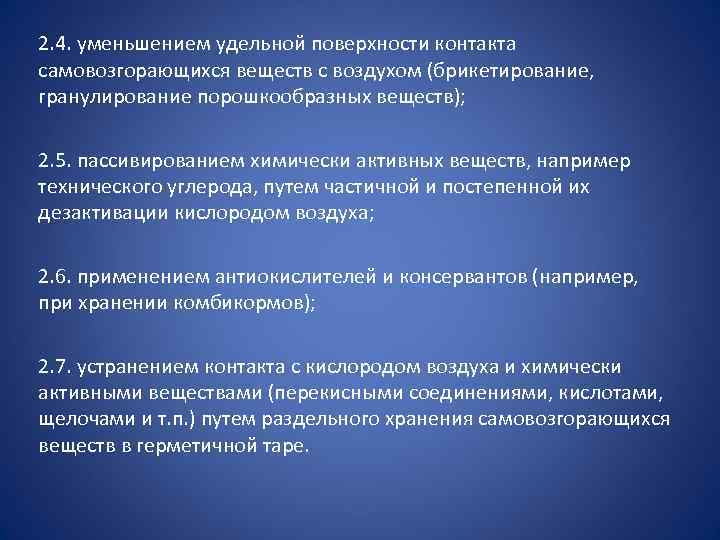

2. 4. уменьшением удельной поверхности контакта самовозгорающихся веществ с воздухом (брикетирование, гранулирование порошкообразных веществ); 2. 5. пассивированием химически активных веществ, например технического углерода, путем частичной и постепенной их дезактивации кислородом воздуха; 2. 6. применением антиокислителей и консервантов (например, при хранении комбикормов); 2. 7. устранением контакта с кислородом воздуха и химически активными веществами (перекисными соединениями, кислотами, щелочами и т. п. ) путем раздельного хранения самовозгорающихся веществ в герметичной таре.

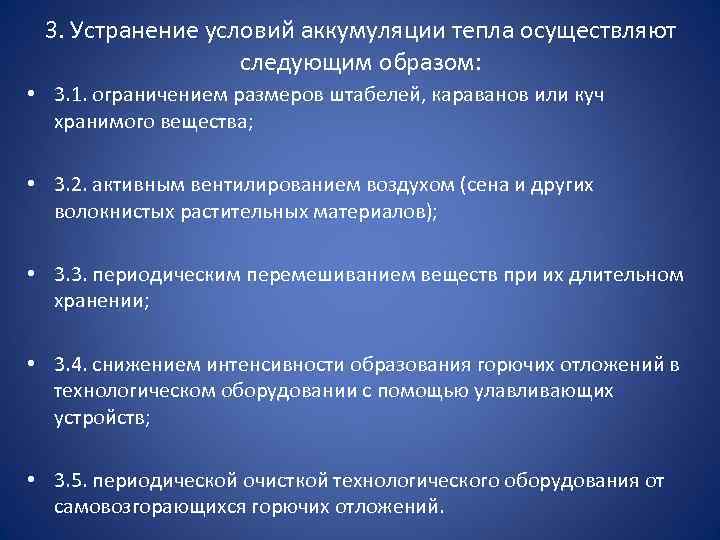

3. Устранение условий аккумуляции тепла осуществляют следующим образом: • 3. 1. ограничением размеров штабелей, караванов или куч хранимого вещества; • 3. 2. активным вентилированием воздухом (сена и других волокнистых растительных материалов); • 3. 3. периодическим перемешиванием веществ при их длительном хранении; • 3. 4. снижением интенсивности образования горючих отложений в технологическом оборудовании с помощью улавливающих устройств; • 3. 5. периодической очисткой технологического оборудования от самовозгорающихся горючих отложений.

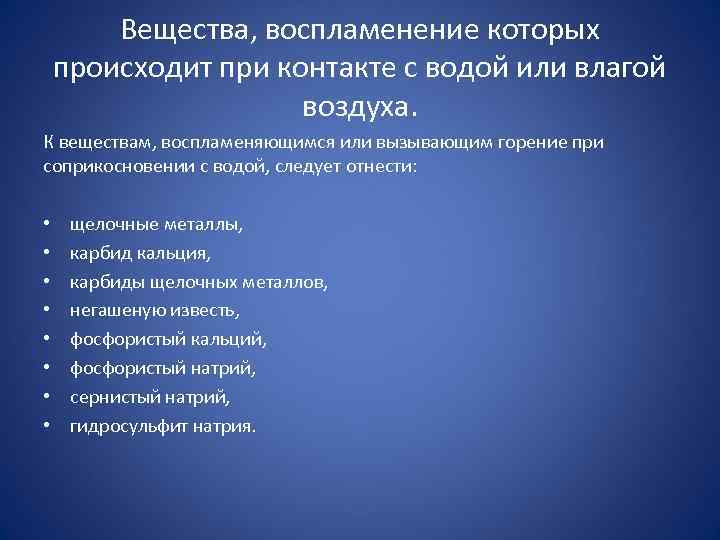

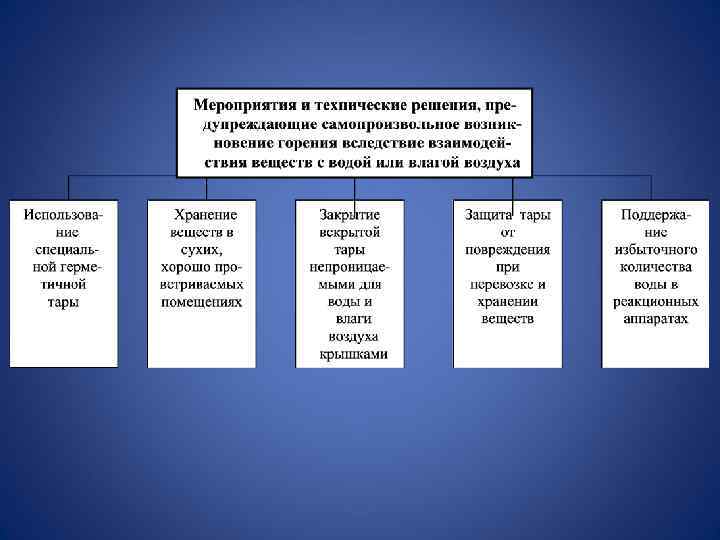

Вещества, воспламенение которых происходит при контакте с водой или влагой воздуха. К веществам, воспламеняющимся или вызывающим горение при соприкосновении с водой, следует отнести: • • щелочные металлы, карбид кальция, карбиды щелочных металлов, негашеную известь, фосфористый кальций, фосфористый натрий, сернистый натрий, гидросульфит натрия.

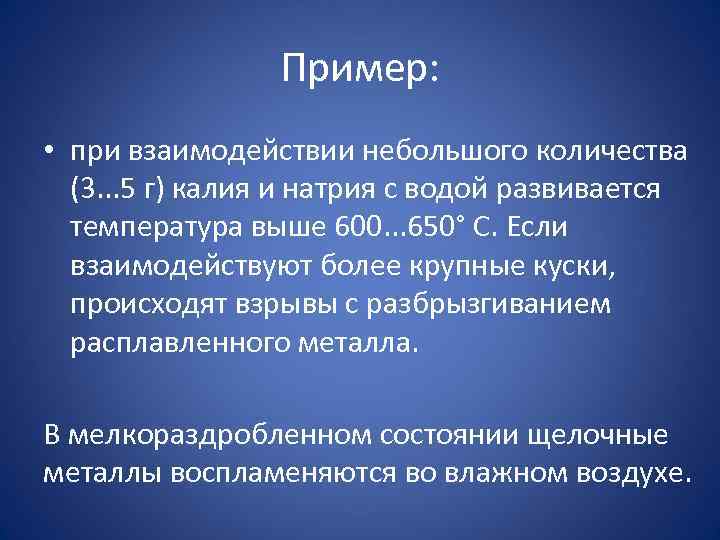

Пример: • при взаимодействии небольшого количества (3. . . 5 г) калия и натрия с водой развивается температура выше 600. . . 650° С. Если взаимодействуют более крупные куски, происходят взрывы с разбрызгиванием расплавленного металла. В мелкораздробленном состоянии щелочные металлы воспламеняются во влажном воздухе.
Контакт веществ с водой или влагой воздуха происходит обычно: • при повреждении аппаратов и трубопроводов, • при неисправности тары • при открытом хранении этих веществ.
Вещества, воспламенение которых происходит при контакте друг с другом. Реакции взаимодействия окислителя с горючим веществом способствуют: • измельченность вещества, • повышенная начальная его температура, • наличие инициаторов химического процесса.
Пожары от воспламенения веществ при контакте друг с другом предупреждают: • раздельным складированием; • устранением причин их аварийного выхода из аппаратов и трубопроводов.

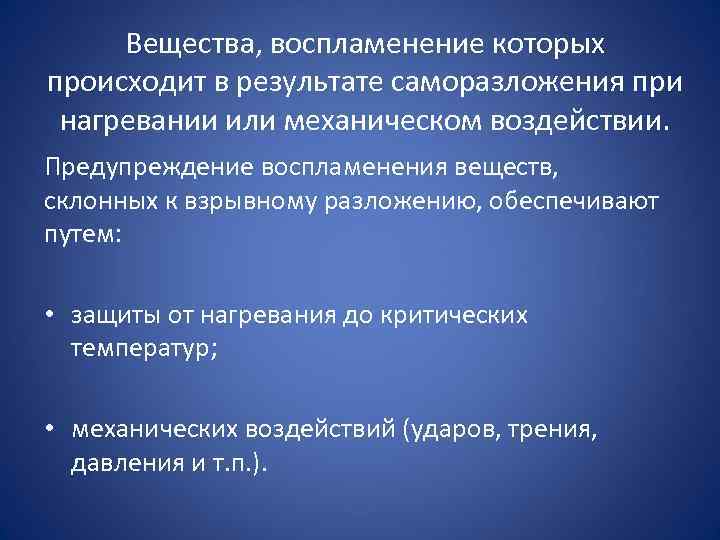

Вещества, воспламенение которых происходит в результате саморазложения при нагревании или механическом воздействии. Предупреждение воспламенения веществ, склонных к взрывному разложению, обеспечивают путем: • защиты от нагревания до критических температур; • механических воздействий (ударов, трения, давления и т. п. ).
Тепловое проявление электрической энергии.

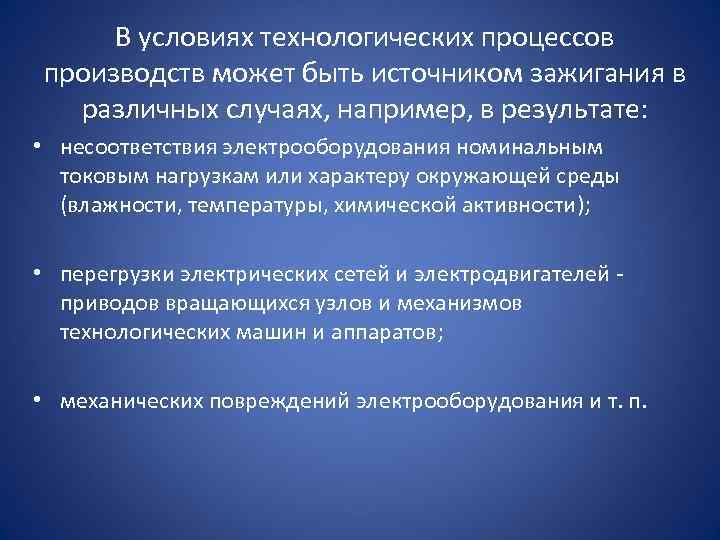

В условиях технологических процессов производств может быть источником зажигания в различных случаях, например, в результате: • несоответствия электрооборудования номинальным токовым нагрузкам или характеру окружающей среды (влажности, температуры, химической активности); • перегрузки электрических сетей и электродвигателей приводов вращающихся узлов и механизмов технологических машин и аппаратов; • механических повреждений электрооборудования и т. п.
Опасное выделение тепла при действии электрического тока может проявиться в виде: • электрических искровых разрядов, образующихся чаще всего в токосъемных щетках электродвигателей и в пускорегулирующей аппаратуре (аппаратах управления); • электрической дуги при коротких замыканиях; • перегрева при перегрузках электрооборудования; • больших переходных сопротивлений в местах электрических контактов; • искровых разрядов статического электричества и воздействий атмосферного электричества прямых ударов и вторичных воздействий молнии (электростатической и электромагнитной индукции); • индукционного и диэлектричсеского нагрева

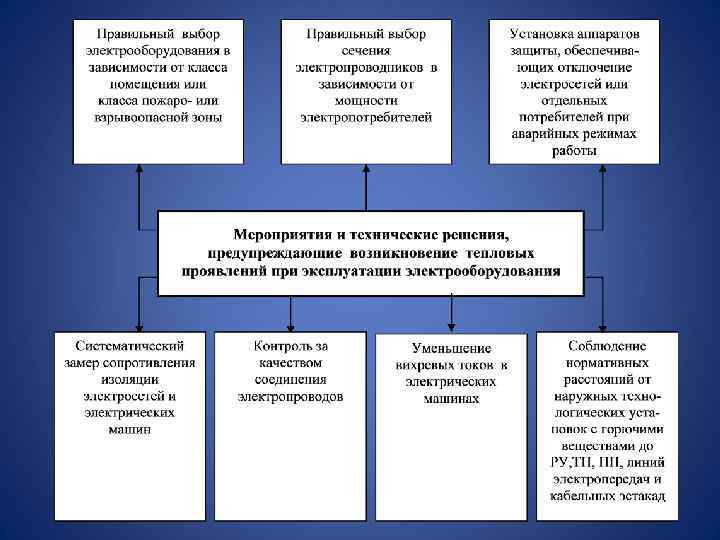

Предупреждение опасности теплового проявления электрической энергии: • Обеспечивается правильным выбором уровня и вида взрывозащиты электрического и вспомогательного оборудования в соответствии с классом пожаро или взрывоопасности зоны, категории и группы взрывоопасной смеси (для взрывоопасных зон), а также с общими свойствами и характером окружающей среды (влажностью, температурой, химической активностью и т. п. ). • Систематическое проведение испытаний сопротивления изоляции электросетей и электрических машин в соответствии с графиком планово предупредительного ремонта. • Надежная защита электрооборудования от токов короткого замыкания быстродействующими предохранителями и автоматическими выключателями (автоматами).

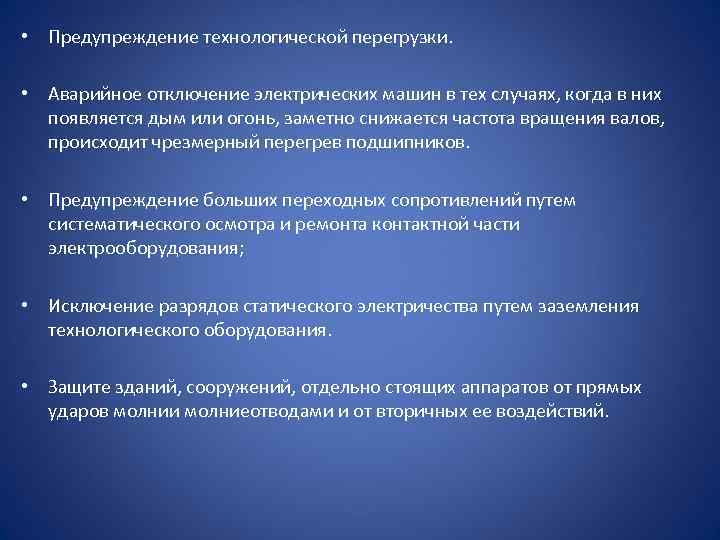

• Предупреждение технологической перегрузки. • Аварийное отключение электрических машин в тех случаях, когда в них появляется дым или огонь, заметно снижается частота вращения валов, происходит чрезмерный перегрев подшипников. • Предупреждение больших переходных сопротивлений путем систематического осмотра и ремонта контактной части электрооборудования; • Исключение разрядов статического электричества путем заземления технологического оборудования. • Защите зданий, сооружений, отдельно стоящих аппаратов от прямых ударов молнии молниеотводами и от вторичных ее воздействий.
• К газам относят вещества, давление насыщенных паров которых при температуре 25 о. С и нормальном атмосферном давлении превышает 101, 3 к. Па. • К жидкостям относятся вещества давление насыщенных па ров которых при температуре 25 о. С и нормальном атмосферном давле нии меньше или равно 101, 3 к. Па. Твердые плавящиеся вещества, ко торые имеют температуру плавления или каплепадения меньше либо равную 50 о. С также относятся к жидкостям. • К твердым веществам и материалам следует относить индивидуальные вещества и их смесевые композиции с температурой плавления или каплепадения больше 50 о. С, а также вещества, не имеющие температуру плавления (например, древесина, ткани и т. п. ). Если твердые вещества и материалы нахо дятся в диспергированном состоянии и размер их частиц составляет менее 850 мкм, то их относят к пылям.
Оценка пожарной опасности обращающихся веществ и материалов Показатели пожарной опасности № п/п 1 Наименование вещества 2 tвсп, о. С tвос, о. С tсв, о. С , г/м 3 (%) tн, о. С tв, о. С Другие показатели 3 Группа горючести 4 5 6 7 8 9 10 11

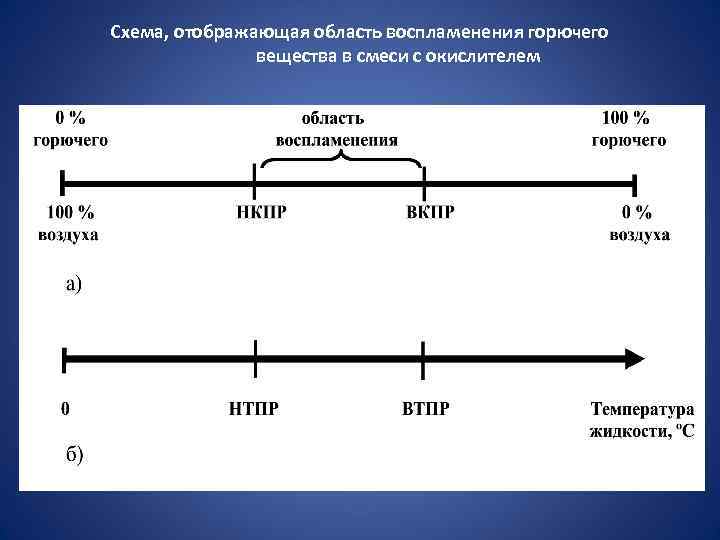

Схема, отображающая область воспламенения горючего вещества в смеси с окислителем

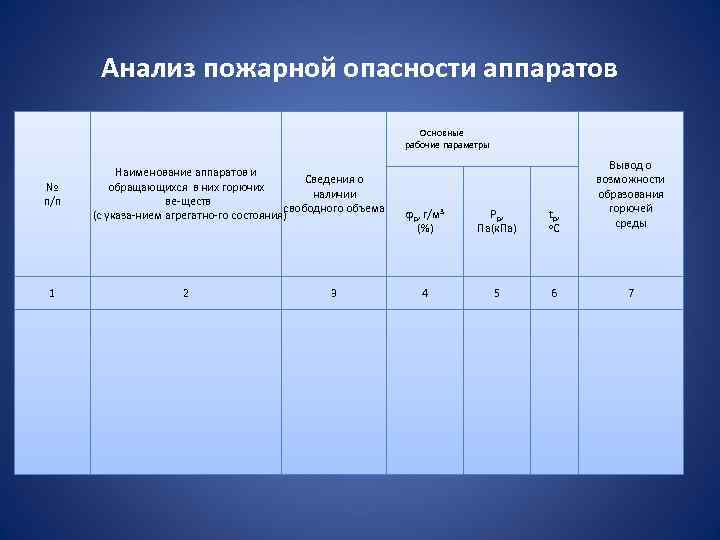

Анализ пожарной опасности аппаратов Основные рабочие параметры № п/п Наименование аппаратов и Сведения о обращающихся в них горючих наличии ве ществ свободного объема (с указа нием агрегатно го состояния) 1 2 3 р, г/м 3 (%) Рр, Па(к. Па) tр, о. С Вывод о возможности образования горючей среды 4 5 6 7
