ПОЖАРНАЯ БЕЗОПАСНОСТЬ ПЕРВИЧНЫЕ СРЕДСТВА
ПОЖАРНАЯ БЕЗОПАСНОСТЬ ПЕРВИЧНЫЕ СРЕДСТВА ПОЖАРОТУШЕНИЯ 2008 г

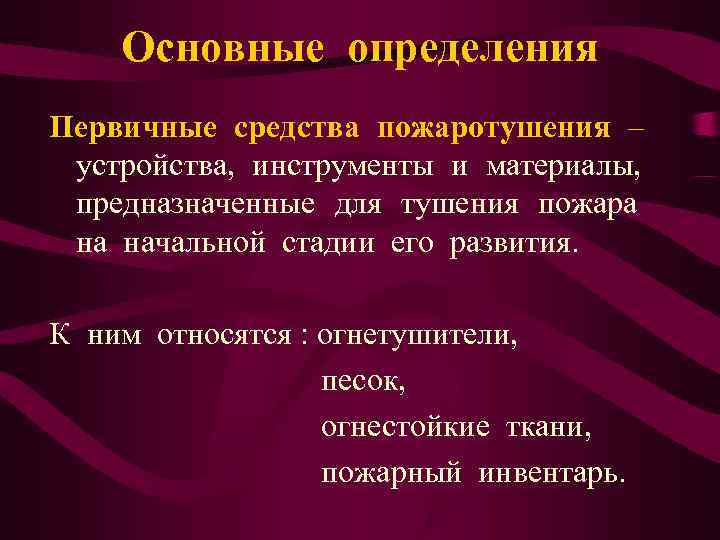

Основные определения Первичные средства пожаротушения – устройства, инструменты и материалы, предназначенные для тушения пожара на начальной стадии его развития. К ним относятся : огнетушители, песок, огнестойкие ткани, пожарный инвентарь.
Основные определения Огнетушитель – переносное или передвижное устройство для тушения очага пожара за счет выпуска запасенного огнетушащего вещества.

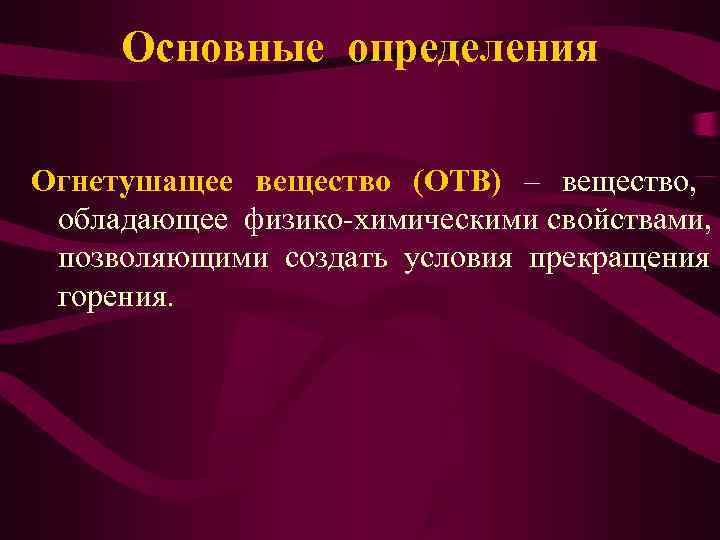

Основные определения Огнетушащее вещество (ОТВ) – вещество, обладающее физико-химическими свойствами, позволяющими создать условия прекращения горения.

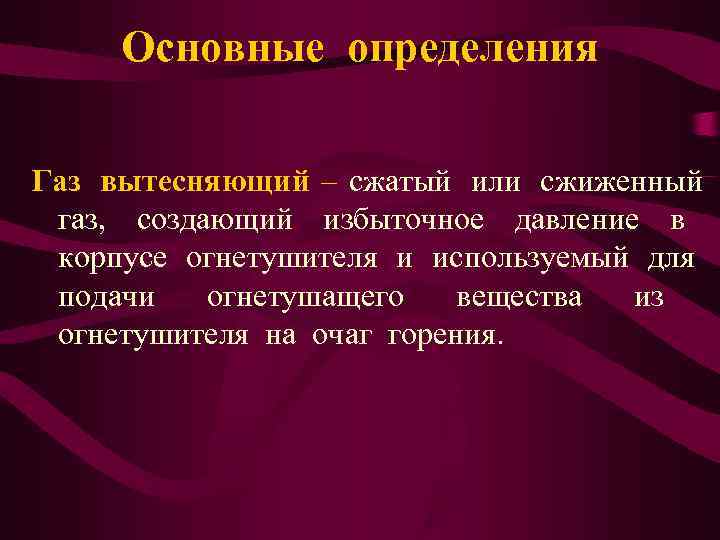

Основные определения Газ вытесняющий – сжатый или сжиженный газ, создающий избыточное давление в корпусе огнетушителя и используемый для подачи огнетушащего вещества из огнетушителя на очаг горения.

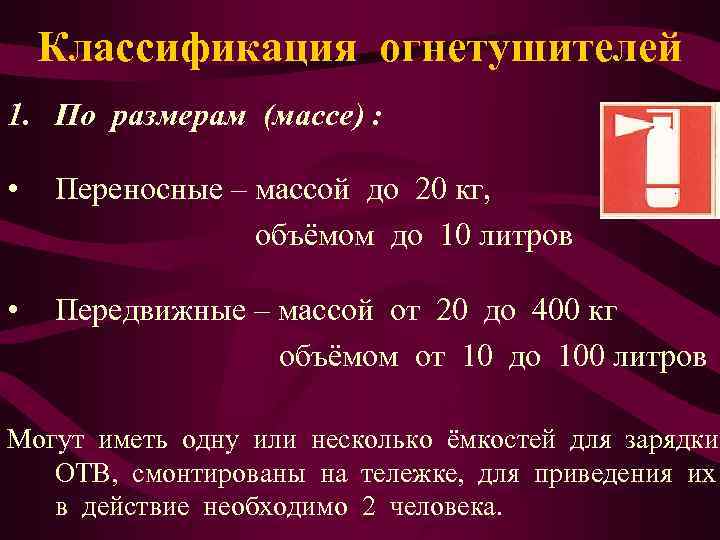

Классификация огнетушителей 1. По размерам (массе) : • Переносные – массой до 20 кг, объёмом до 10 литров • Передвижные – массой от 20 до 400 кг объёмом от 10 до 100 литров Могут иметь одну или несколько ёмкостей для зарядки ОТВ, смонтированы на тележке, для приведения их в действие необходимо 2 человека.

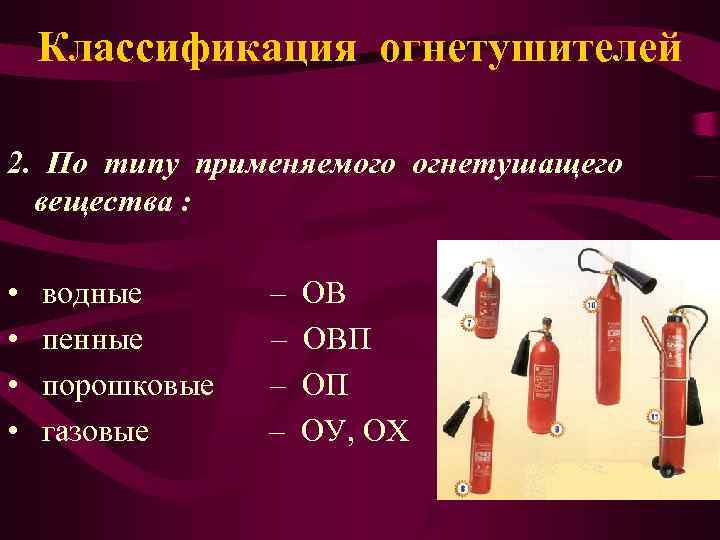

Классификация огнетушителей 2. По типу применяемого огнетушащего вещества : • водные – ОВ • пенные – ОВП • порошковые – ОП • газовые – ОУ, ОХ

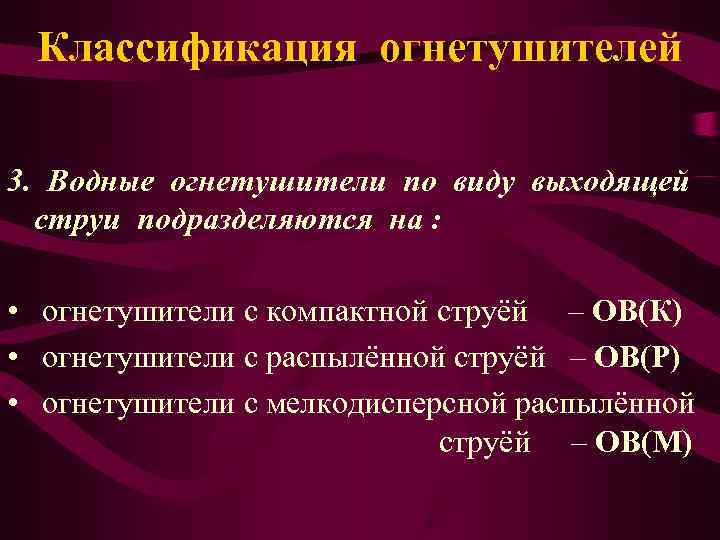

Классификация огнетушителей 3. Водные огнетушители по виду выходящей струи подразделяются на : • огнетушители с компактной струёй – ОВ(К) • огнетушители с распылённой струёй – ОВ(Р) • огнетушители с мелкодисперсной распылённой струёй – ОВ(М)

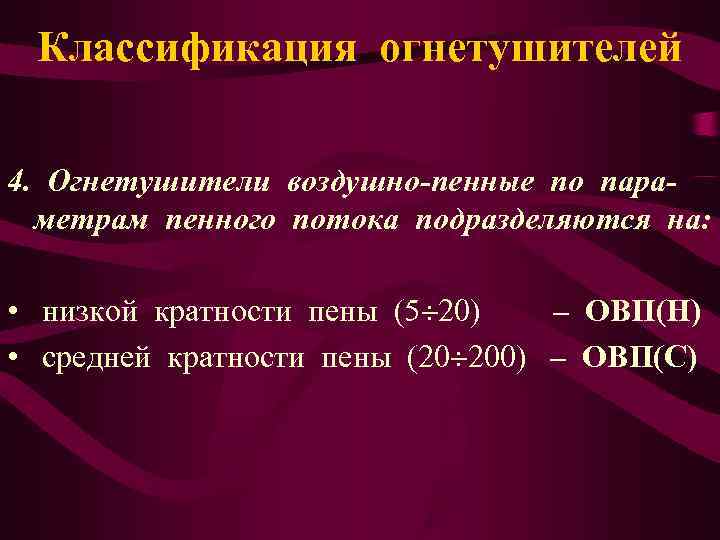

Классификация огнетушителей 4. Огнетушители воздушно-пенные по пара- метрам пенного потока подразделяются на: • низкой кратности пены (5 20) – ОВП(Н) • средней кратности пены (20 200) – ОВП(С)

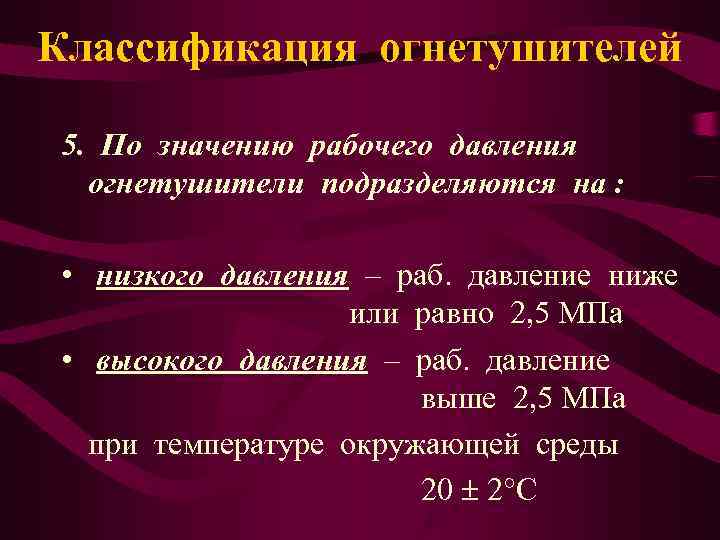

Классификация огнетушителей 5. По значению рабочего давления огнетушители подразделяются на : • низкого давления – раб. давление ниже или равно 2, 5 МПа • высокого давления – раб. давление выше 2, 5 МПа при температуре окружающей среды 20 2°С

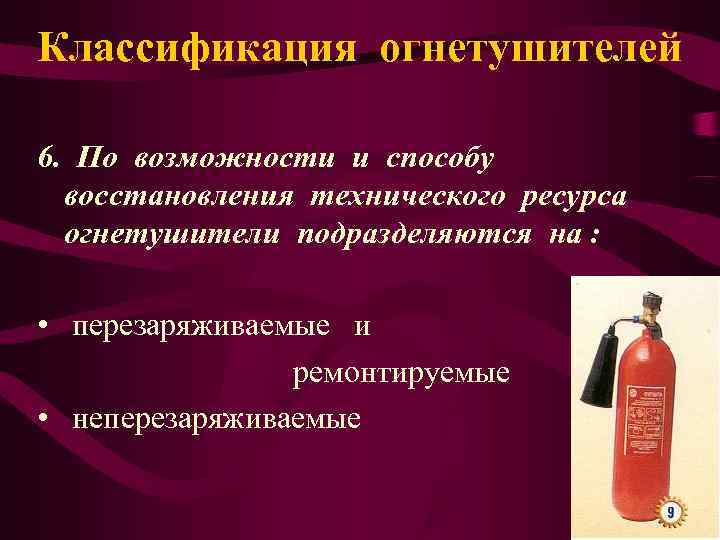

Классификация огнетушителей 6. По возможности и способу восстановления технического ресурса огнетушители подразделяются на : • перезаряживаемые и ремонтируемые • неперезаряживаемые

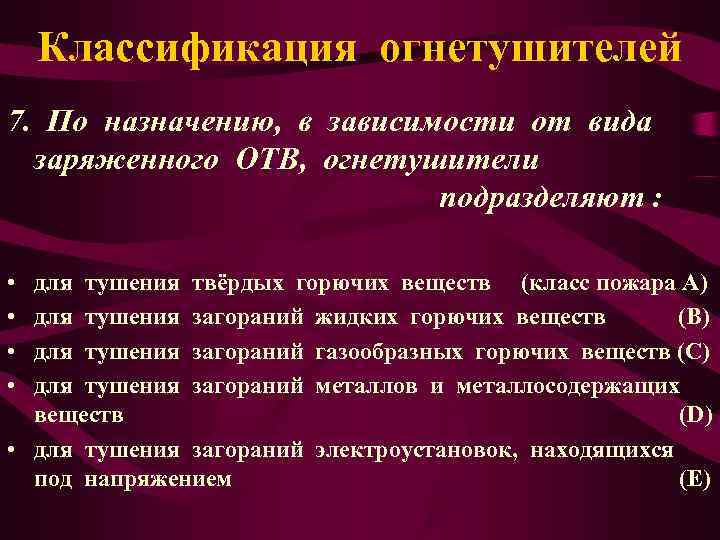

Классификация огнетушителей 7. По назначению, в зависимости от вида заряженного ОТВ, огнетушители подразделяют : • для тушения твёрдых горючих веществ (класс пожара А) • для тушения загораний жидких горючих веществ (В) • для тушения загораний газообразных горючих веществ (С) • для тушения загораний металлов и металлосодержащих веществ (D) • для тушения загораний электроустановок, находящихся под напряжением (Е)
Эффективность применения огнетушителей в зависимости от класса пожара и заряженного ОТВ Класс ОГНЕ ТУШ ИТЕ ЛИ пожа- Вод ные ОВП ОП ОУ ОХ ра Р М Н С А +++ ++ + + В - + + +++ + ++ С - - - - +++ - + D - - - - +++ - - Е - - - - ++ ++
Перезарядка и проверка огнетушителей

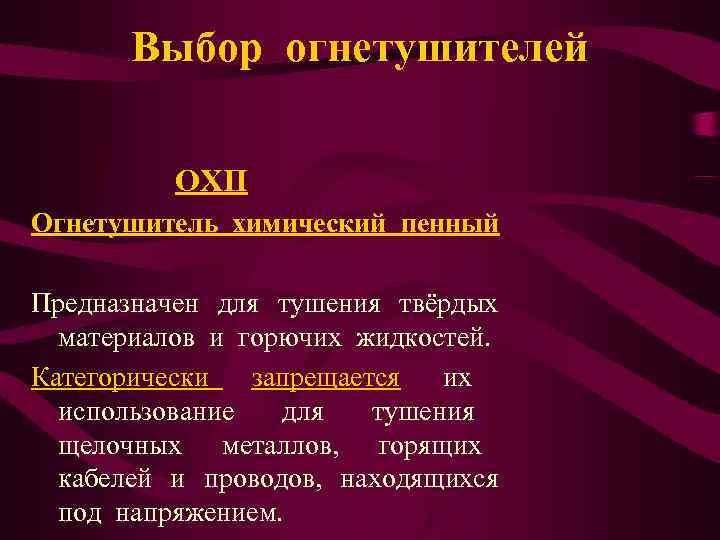

Выбор огнетушителей ОХП Огнетушитель химический пенный Предназначен для тушения твёрдых материалов и горючих жидкостей. Категорически запрещается их использование для тушения щелочных металлов, горящих кабелей и проводов, находящихся под напряжением.

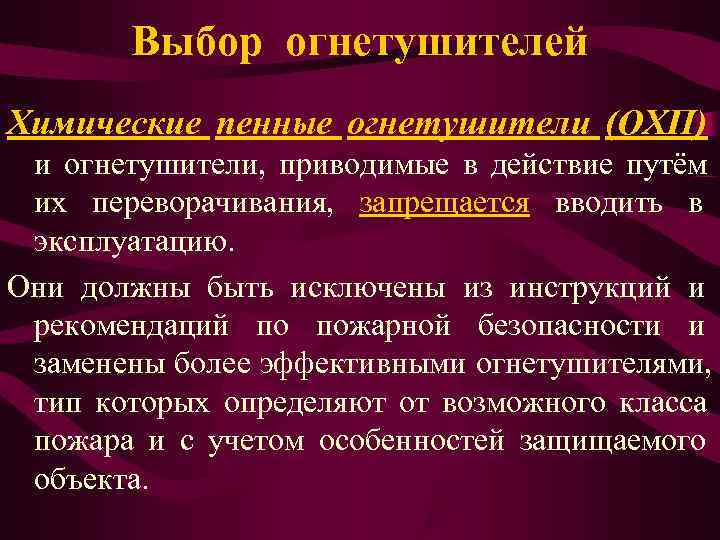

Выбор огнетушителей Химические пенные огнетушители (ОХП) и огнетушители, приводимые в действие путём их переворачивания, запрещается вводить в эксплуатацию. Они должны быть исключены из инструкций и рекомендаций по пожарной безопасности и заменены более эффективными огнетушителями, тип которых определяют от возможного класса пожара и с учетом особенностей защищаемого объекта.
Выбор огнетушителей ОВП Огнетушитель воздушно-пенный Предназначен для тушения твёрдых веществ и горючих жидкостей. Запрещается применение этих огнетушителей для тушения щелочных металлов, а так же горящих электроустановок, находящихся под напряжением.

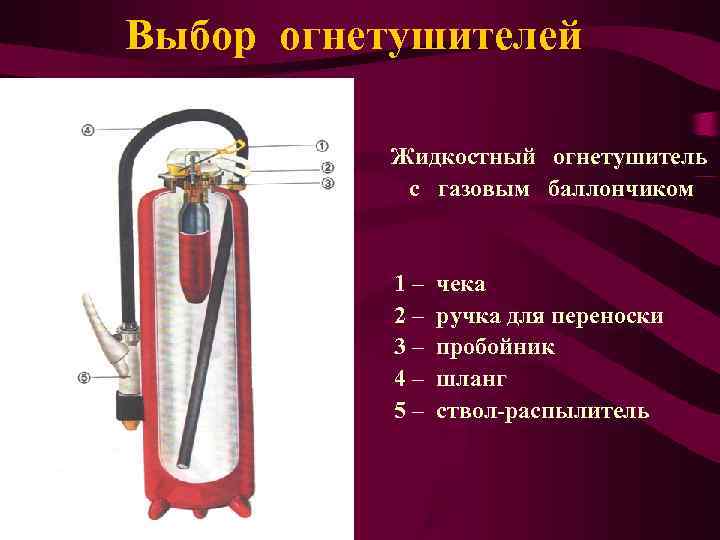

Выбор огнетушителей Жидкостный огнетушитель с газовым баллончиком 1– чека 2– ручка для переноски 3– пробойник 4– шланг 5– ствол-распылитель

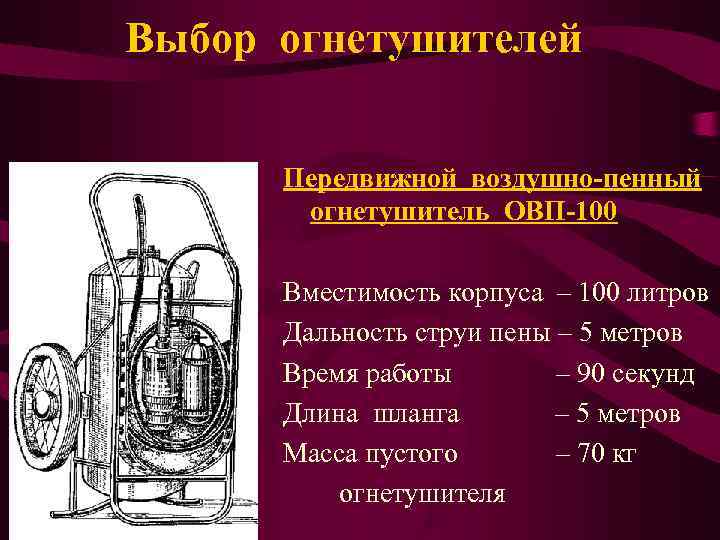

Выбор огнетушителей Передвижной воздушно-пенный огнетушитель ОВП-100 Вместимость корпуса – 100 литров Дальность струи пены – 5 метров Время работы – 90 секунд Длина шланга – 5 метров Масса пустого – 70 кг огнетушителя

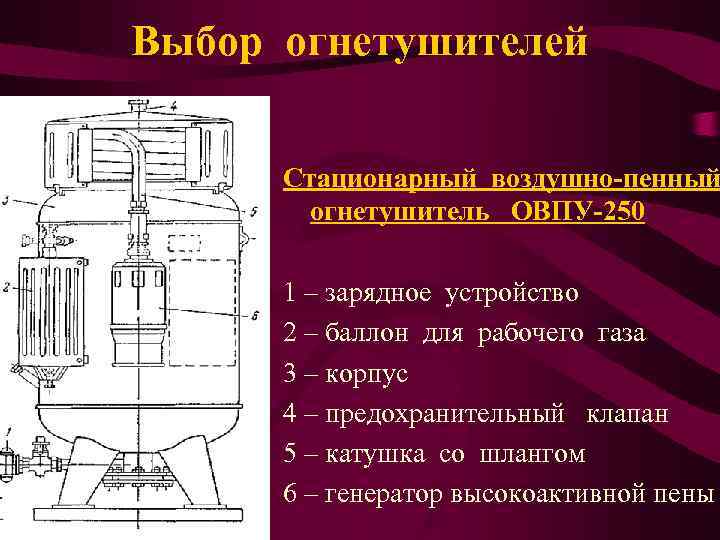

Выбор огнетушителей Стационарный воздушно-пенный огнетушитель ОВПУ-250 1 – зарядное устройство 2 – баллон для рабочего газа 3 – корпус 4 – предохранительный клапан 5 – катушка со шлангом 6 – генератор высокоактивной пены

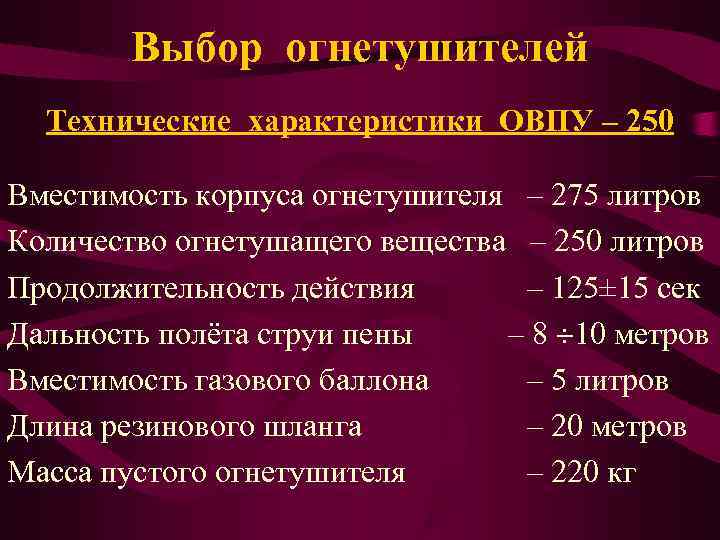

Выбор огнетушителей Технические характеристики ОВПУ – 250 Вместимость корпуса огнетушителя – 275 литров Количество огнетушащего вещества – 250 литров Продолжительность действия – 125± 15 сек Дальность полёта струи пены – 8 10 метров Вместимость газового баллона – 5 литров Длина резинового шланга – 20 метров Масса пустого огнетушителя – 220 кг

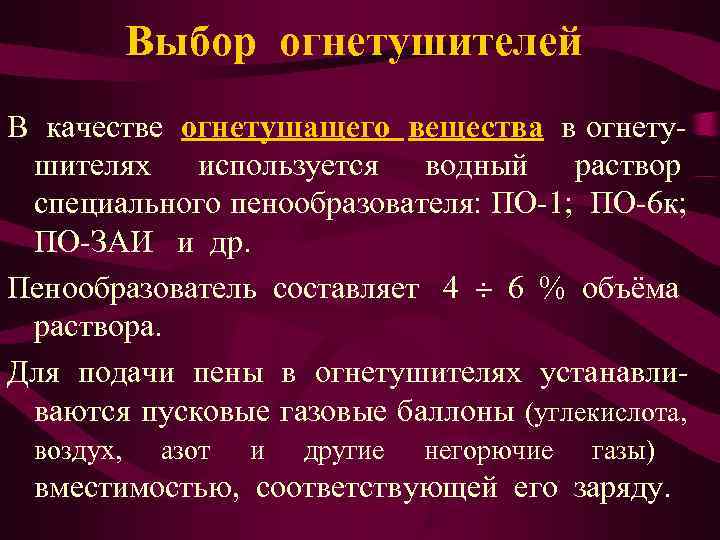

Выбор огнетушителей В качестве огнетушащего вещества в огнету- шителях используется водный раствор специального пенообразователя: ПО-1; ПО-6 к; ПО-ЗАИ и др. Пенообразователь составляет 4 6 % объёма раствора. Для подачи пены в огнетушителях устанавли- ваются пусковые газовые баллоны (углекислота, воздух, азот и другие негорючие газы) вместимостью, соответствующей его заряду.

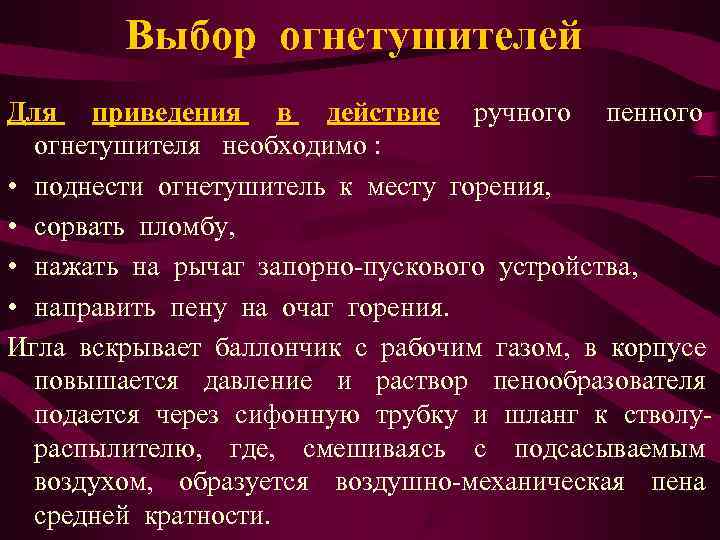

Выбор огнетушителей Для приведения в действие ручного пенного огнетушителя необходимо : • поднести огнетушитель к месту горения, • сорвать пломбу, • нажать на рычаг запорно-пускового устройства, • направить пену на очаг горения. Игла вскрывает баллончик с рабочим газом, в корпусе повышается давление и раствор пенообразователя подается через сифонную трубку и шланг к стволу- распылителю, где, смешиваясь с подсасываемым воздухом, образуется воздушно-механическая пена средней кратности.

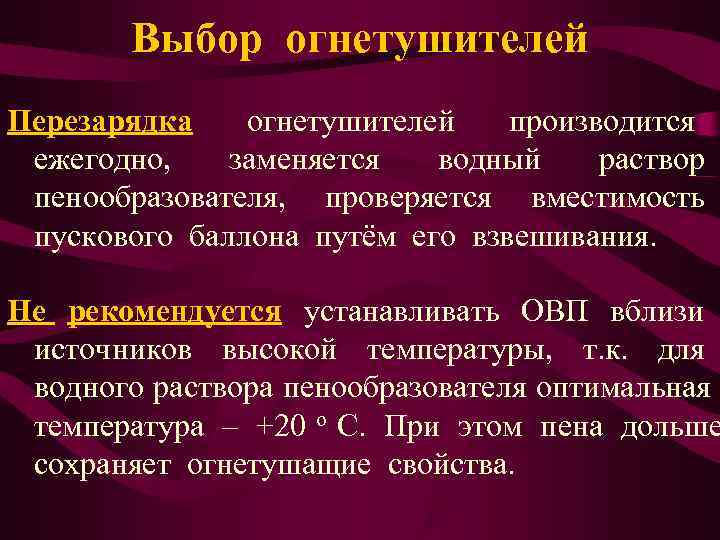

Выбор огнетушителей Перезарядка огнетушителей производится ежегодно, заменяется водный раствор пенообразователя, проверяется вместимость пускового баллона путём его взвешивания. Не рекомендуется устанавливать ОВП вблизи источников высокой температуры, т. к. для водного раствора пенообразователя оптимальная температура – +20 о С. При этом пена дольше сохраняет огнетушащие свойства.

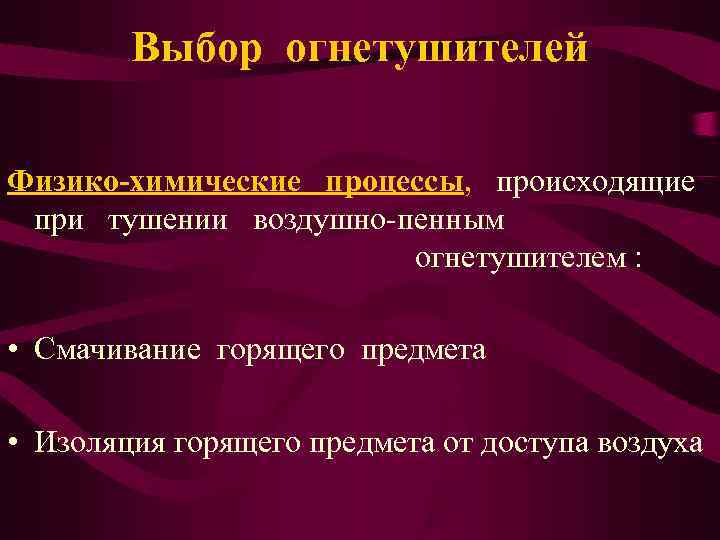

Выбор огнетушителей Физико-химические процессы, происходящие при тушении воздушно-пенным огнетушителем : • Смачивание горящего предмета • Изоляция горящего предмета от доступа воздуха

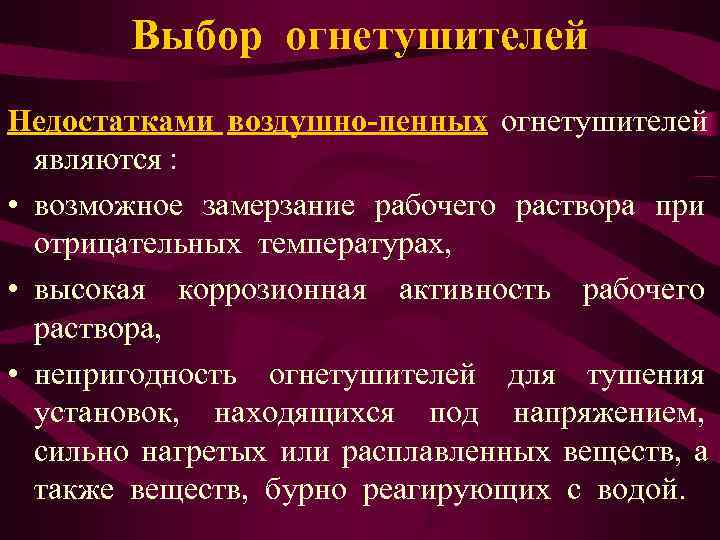

Выбор огнетушителей Недостатками воздушно-пенных огнетушителей являются : • возможное замерзание рабочего раствора при отрицательных температурах, • высокая коррозионная активность рабочего раствора, • непригодность огнетушителей для тушения установок, находящихся под напряжением, сильно нагретых или расплавленных веществ, а также веществ, бурно реагирующих с водой.

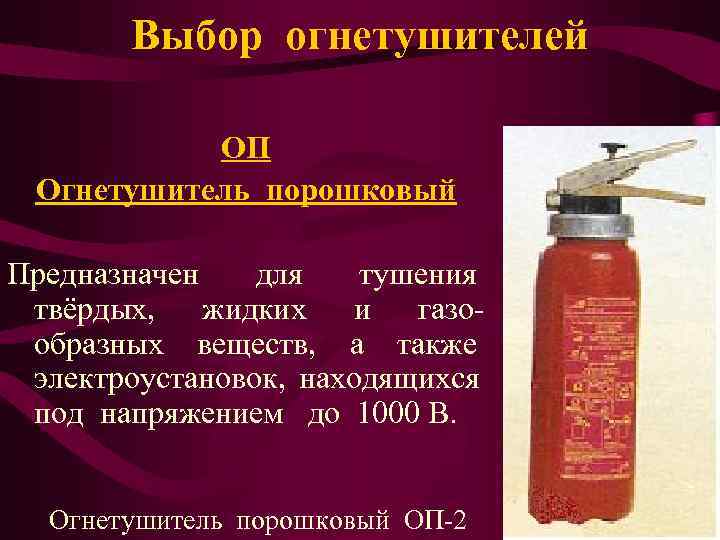

Выбор огнетушителей ОП Огнетушитель порошковый Предназначен для тушения твёрдых, жидких и газо- образных веществ, а также электроустановок, находящихся под напряжением до 1000 В. Огнетушитель порошковый ОП-2

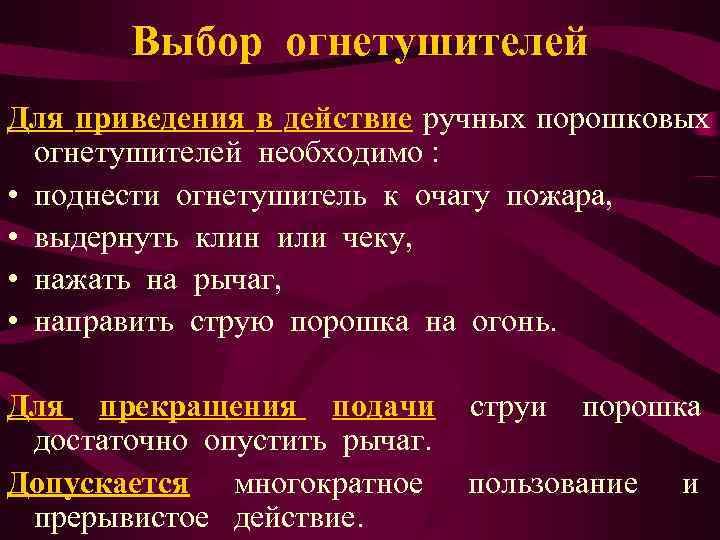

Выбор огнетушителей Для приведения в действие ручных порошковых огнетушителей необходимо : • поднести огнетушитель к очагу пожара, • выдернуть клин или чеку, • нажать на рычаг, • направить струю порошка на огонь. Для прекращения подачи струи порошка достаточно опустить рычаг. Допускается многократное пользование и прерывистое действие.

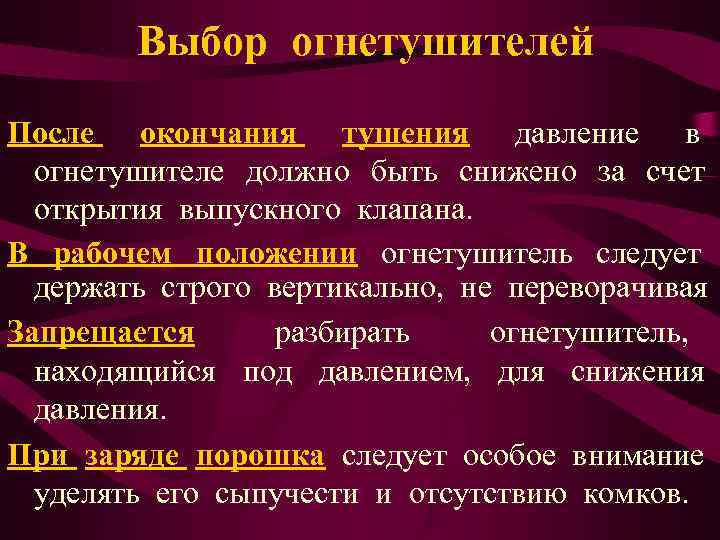

Выбор огнетушителей После окончания тушения давление в огнетушителе должно быть снижено за счет открытия выпускного клапана. В рабочем положении огнетушитель следует держать строго вертикально, не переворачивая Запрещается разбирать огнетушитель, находящийся под давлением, для снижения давления. При заряде порошка следует особое внимание уделять его сыпучести и отсутствию комков.

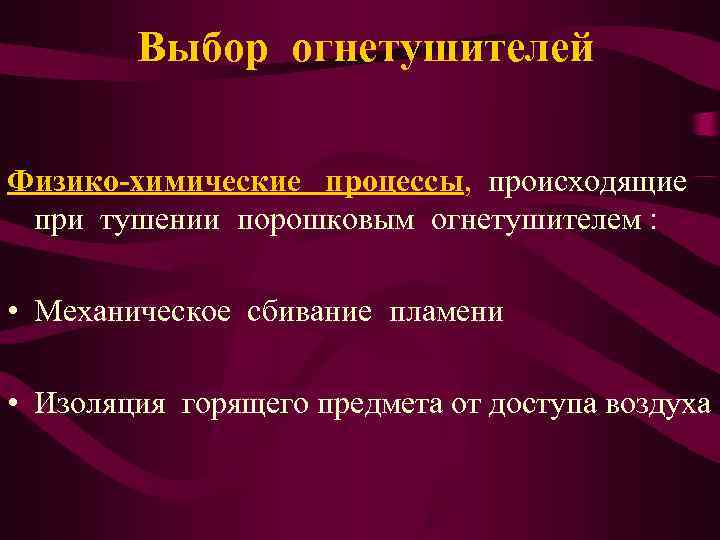

Выбор огнетушителей Физико-химические процессы, происходящие при тушении порошковым огнетушителем : • Механическое сбивание пламени • Изоляция горящего предмета от доступа воздуха

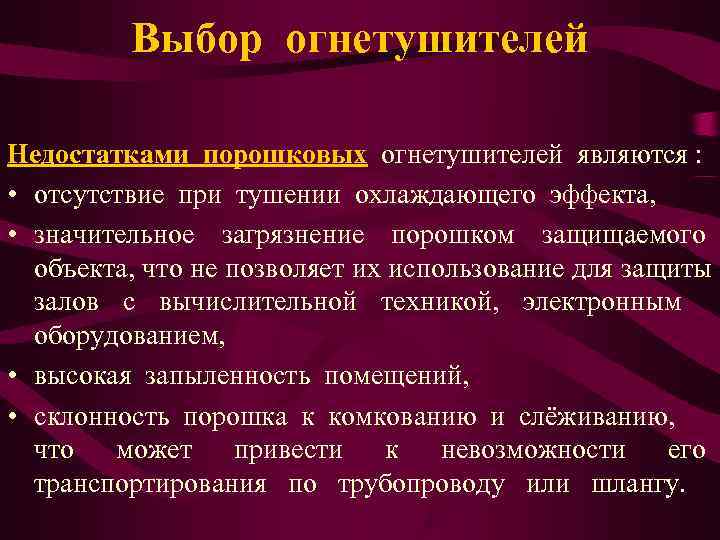

Выбор огнетушителей Недостатками порошковых огнетушителей являются : • отсутствие при тушении охлаждающего эффекта, • значительное загрязнение порошком защищаемого объекта, что не позволяет их использование для защиты залов с вычислительной техникой, электронным оборудованием, • высокая запыленность помещений, • склонность порошка к комкованию и слёживанию, что может привести к невозможности его транспортирования по трубопроводу или шлангу.

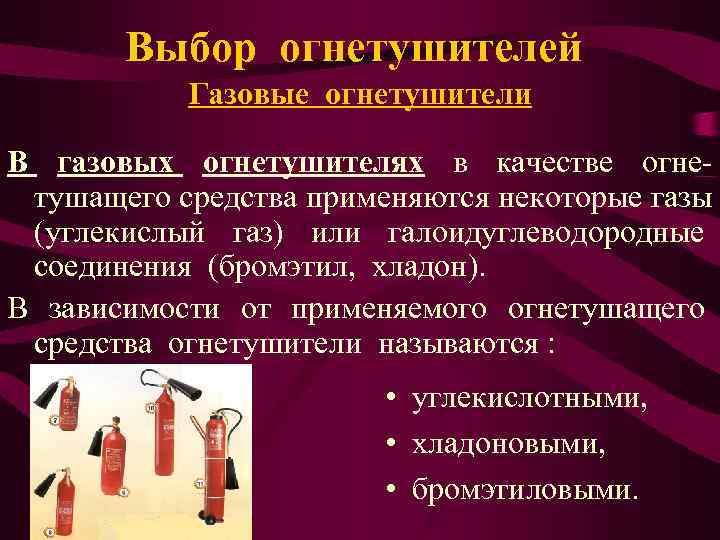

Выбор огнетушителей Газовые огнетушители В газовых огнетушителях в качестве огне- тушащего средства применяются некоторые газы (углекислый газ) или галоидуглеводородные соединения (бромэтил, хладон). В зависимости от применяемого огнетушащего средства огнетушители называются : • углекислотными, • хладоновыми, • бромэтиловыми.

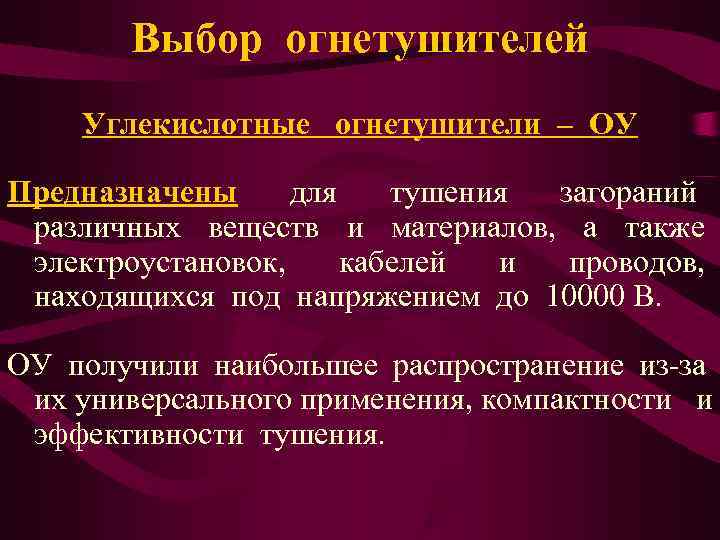

Выбор огнетушителей Углекислотные огнетушители – ОУ Предназначены для тушения загораний различных веществ и материалов, а также электроустановок, кабелей и проводов, находящихся под напряжением до 10000 В. ОУ получили наибольшее распространение из-за их универсального применения, компактности и эффективности тушения.
Выбор огнетушителей 7 – ОУ-2 8 – ОУ-3 9 – ОУ-5 10 – ОУ-8 11 – ОУ-10

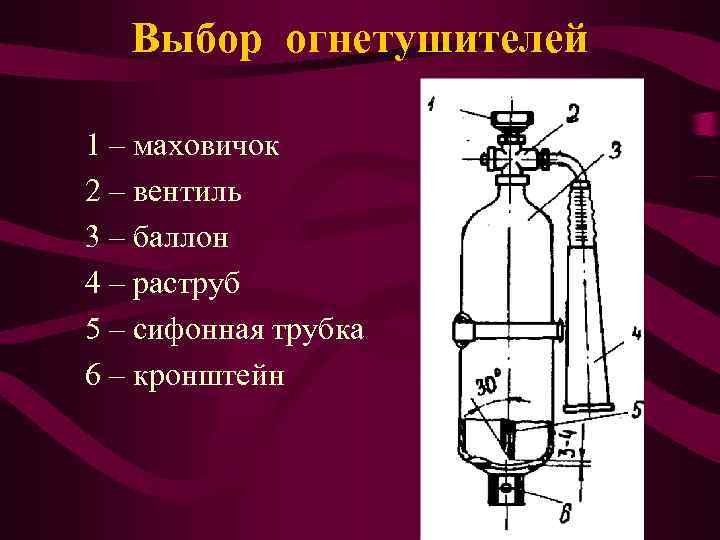

Выбор огнетушителей 1 – маховичок 2 – вентиль 3 – баллон 4 – раструб 5 – сифонная трубка 6 – кронштейн

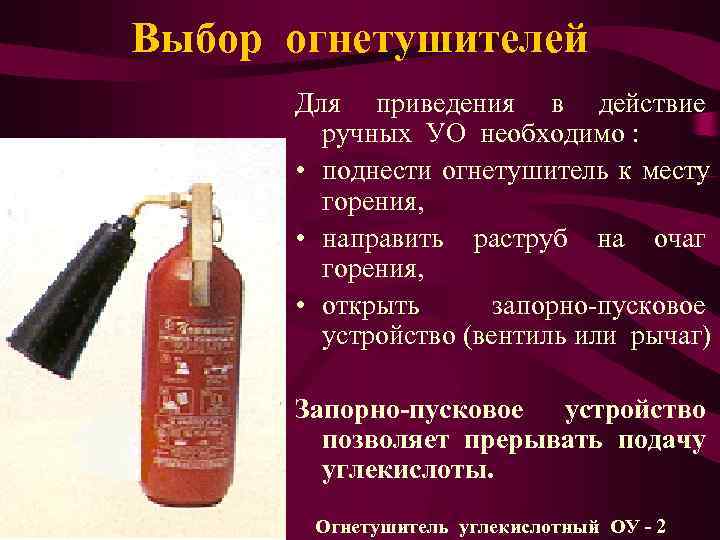

Выбор огнетушителей Для приведения в действие ручных УО необходимо : • поднести огнетушитель к месту горения, • направить раструб на очаг горения, • открыть запорно-пусковое устройство (вентиль или рычаг) Запорно-пусковое устройство позволяет прерывать подачу углекислоты. Огнетушитель углекислотный ОУ - 2

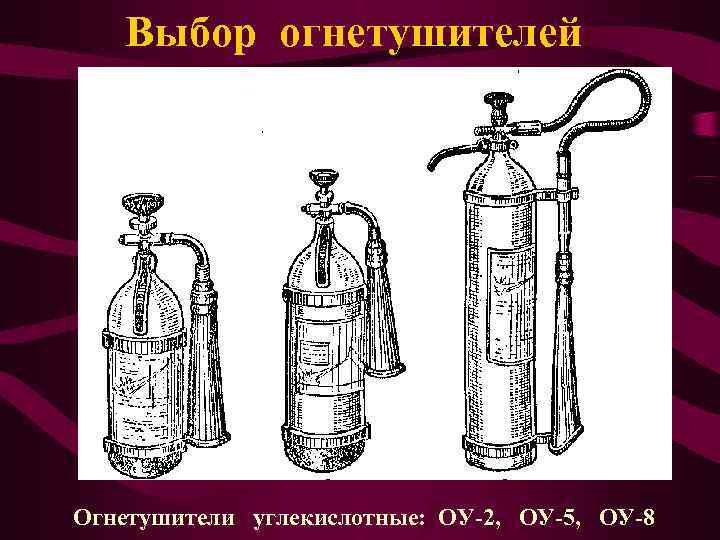

Выбор огнетушителей Огнетушители углекислотные: ОУ-2, ОУ-5, ОУ-8
Выбор огнетушителей При работе углекислотных огнетушителей всех типов запрещается держать раструб незащищенной рукой, т. к. при выходе углекислоты образуется снегообразная масса с температурой – 80 о. С. Углекислота в больших концентрациях к объёму помещения может вызвать отравление персонала, поэтому после применения углекислотных огнетушителей помещения следует проветрить.

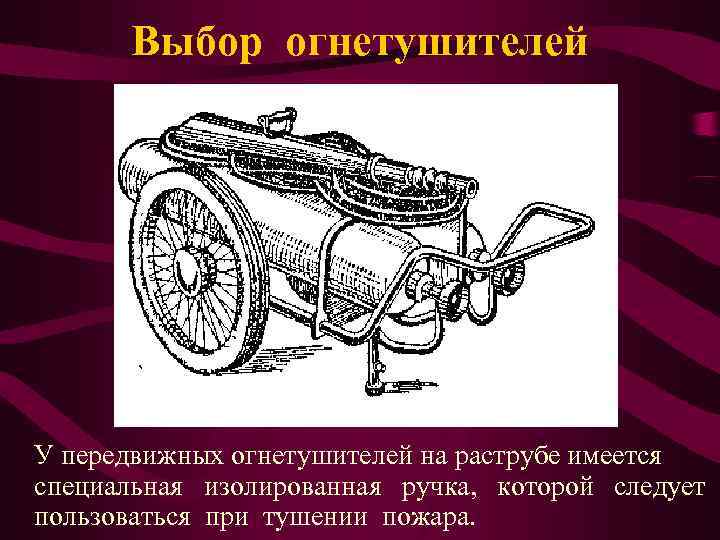

Выбор огнетушителей У передвижных огнетушителей на раструбе имеется специальная изолированная ручка, которой следует пользоваться при тушении пожара.

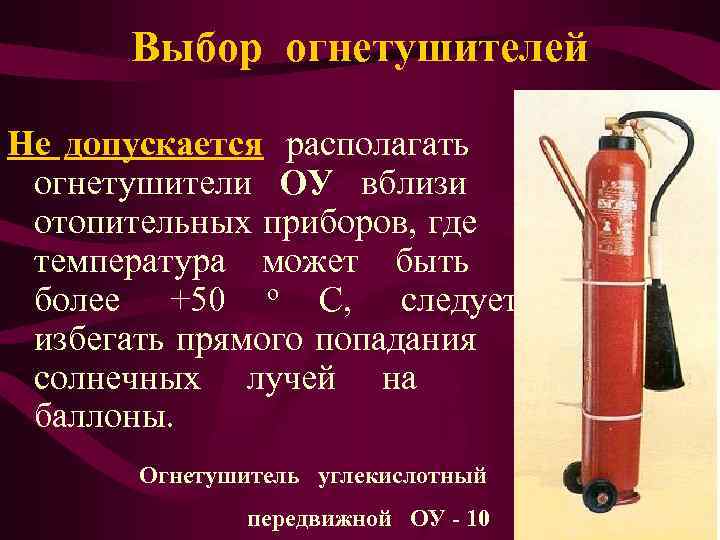

Выбор огнетушителей Не допускается располагать огнетушители ОУ вблизи отопительных приборов, где температура может быть более +50 о С, следует избегать прямого попадания солнечных лучей на баллоны. Огнетушитель углекислотный передвижной ОУ - 10

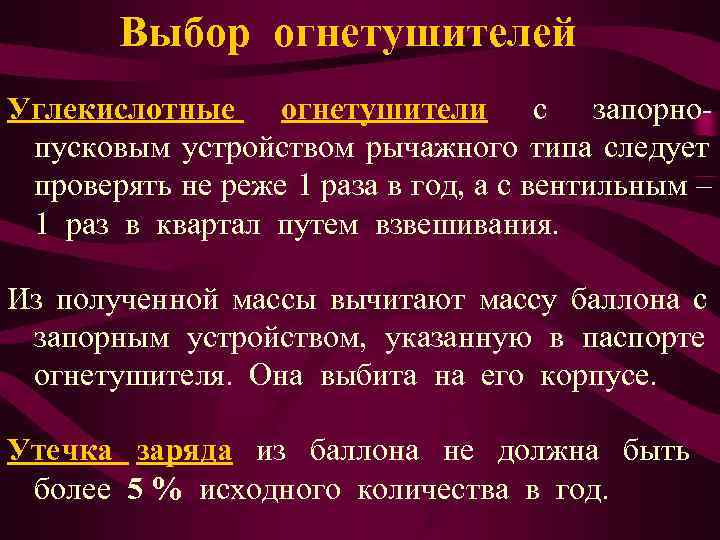

Выбор огнетушителей Углекислотные огнетушители с запорно- пусковым устройством рычажного типа следует проверять не реже 1 раза в год, а с вентильным – 1 раз в квартал путем взвешивания. Из полученной массы вычитают массу баллона с запорным устройством, указанную в паспорте огнетушителя. Она выбита на его корпусе. Утечка заряда из баллона не должна быть более 5 % исходного количества в год.
Выбор огнетушителей Физико-химические процессы , происходящие при тушении углекислотным огнетушителем: • Резкое снижение температуры горящего предмета. • Снижение концентрации кислорода в окружающем воздухе. • Механическое сбивание пламени. • Изоляция горящего предмета от доступа воздуха.
Выбор огнетушителей К недостаткам углекислотных огнетушителей можно отнести : • токсическое воздействие паров углекислоты на организм человека, • возможность обморожения, • накопление зарядов статического электричества на огнетушителе при выходе углекислоты, • снижение эффективности огнетушителя при отрицательной температуре.

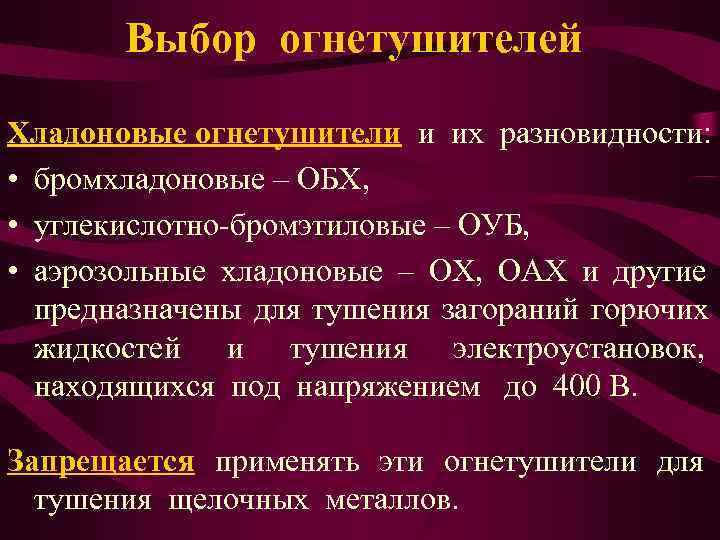

Выбор огнетушителей Хладоновые огнетушители и их разновидности: • бромхладоновые – ОБХ, • углекислотно-бромэтиловые – ОУБ, • аэрозольные хладоновые – ОХ, ОАХ и другие предназначены для тушения загораний горючих жидкостей и тушения электроустановок, находящихся под напряжением до 400 В. Запрещается применять эти огнетушители для тушения щелочных металлов.

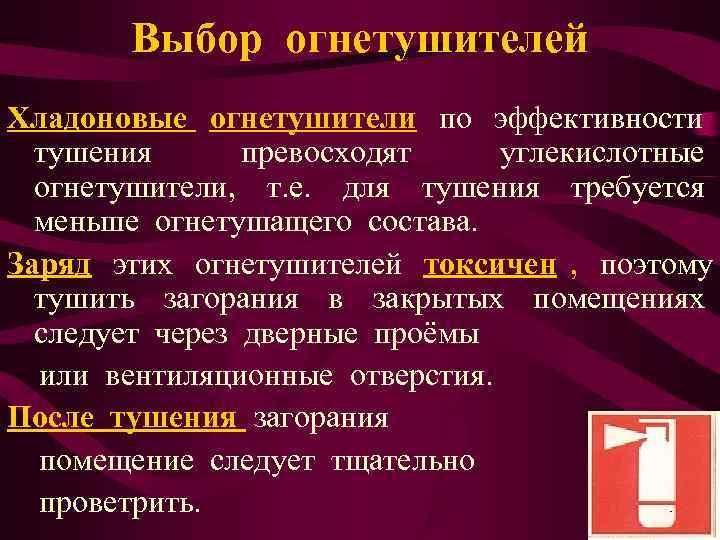

Выбор огнетушителей Хладоновые огнетушители по эффективности тушения превосходят углекислотные огнетушители, т. е. для тушения требуется меньше огнетушащего состава. Заряд этих огнетушителей токсичен , поэтому тушить загорания в закрытых помещениях следует через дверные проёмы или вентиляционные отверстия. После тушения загорания помещение следует тщательно проветрить.

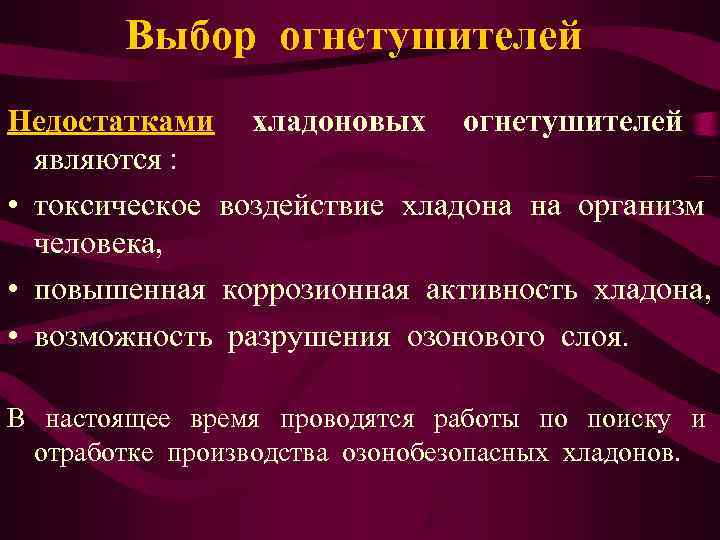

Выбор огнетушителей Недостатками хладоновых огнетушителей являются : • токсическое воздействие хладона на организм человека, • повышенная коррозионная активность хладона, • возможность разрушения озонового слоя. В настоящее время проводятся работы по поиску и отработке производства озонобезопасных хладонов.

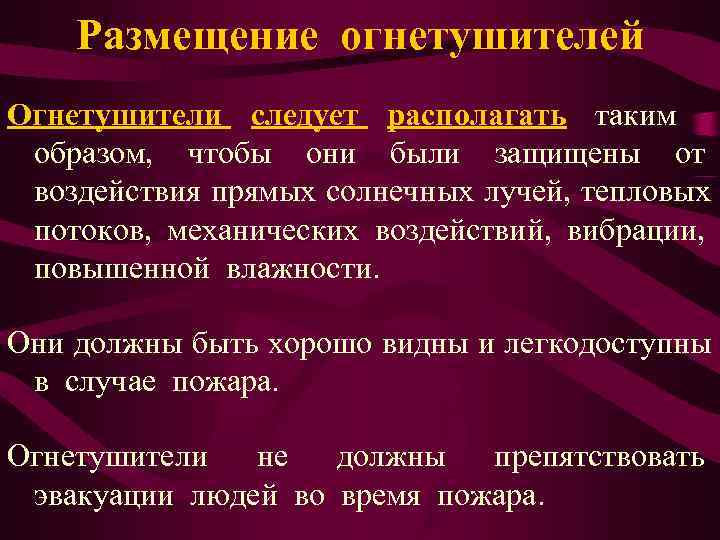

Размещение огнетушителей Огнетушители следует располагать таким образом, чтобы они были защищены от воздействия прямых солнечных лучей, тепловых потоков, механических воздействий, вибрации, повышенной влажности. Они должны быть хорошо видны и легкодоступны в случае пожара. Огнетушители не должны препятствовать эвакуации людей во время пожара.
Вспомогательные средства и инвентарь Песок Применяется для предотвращения растекания горючих жидкостей, а также для их засыпки с последующей уборкой помещения. Хранится в металлических ящиках вместе с совком или лопаткой, должен быть постоянно сухим и сыпучим, без комков. Проверка – 1 раз в год. Песок разбрасывается по горящей поверхности, чем достигается механическое воздействие на пламя и его частичная изоляция.

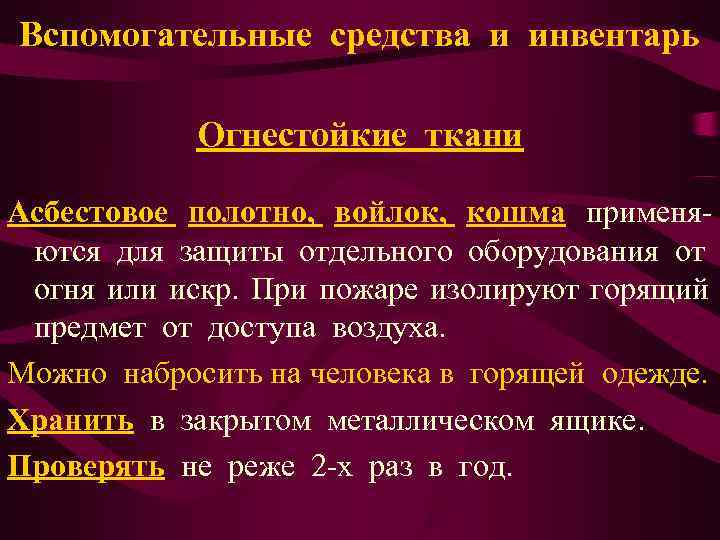

Вспомогательные средства и инвентарь Огнестойкие ткани Асбестовое полотно, войлок, кошма применя- ются для защиты отдельного оборудования от огня или искр. При пожаре изолируют горящий предмет от доступа воздуха. Можно набросить на человека в горящей одежде. Хранить в закрытом металлическом ящике. Проверять не реже 2 -х раз в год.

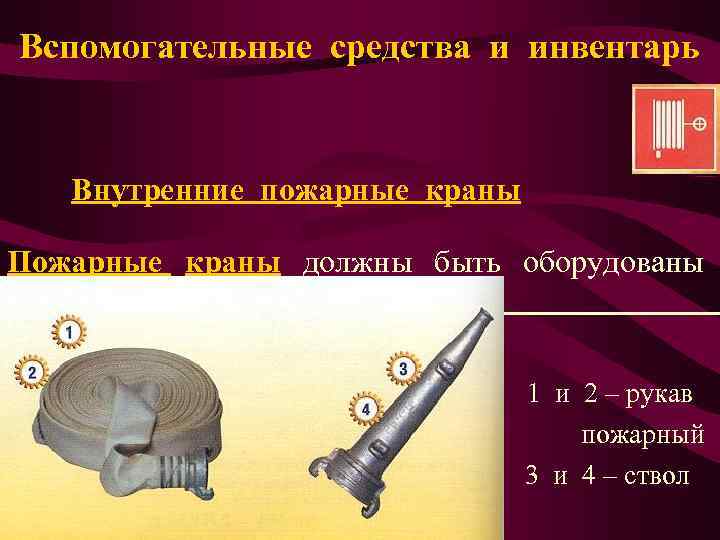

Вспомогательные средства и инвентарь Внутренние пожарные краны Пожарные краны должны быть оборудованы рукавами и стволами. 1 и 2 – рукав пожарный 3 и 4 – ствол

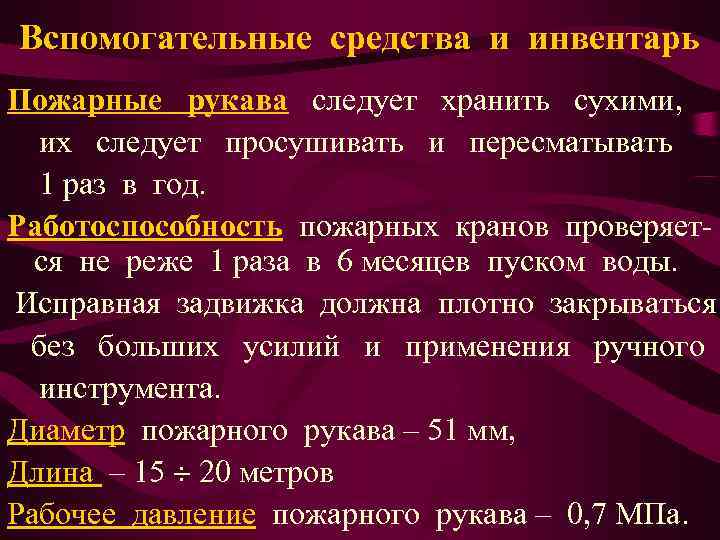

Вспомогательные средства и инвентарь Пожарные рукава следует хранить сухими, их следует просушивать и пересматывать 1 раз в год. Работоспособность пожарных кранов проверяет- ся не реже 1 раза в 6 месяцев пуском воды. Исправная задвижка должна плотно закрываться без больших усилий и применения ручного инструмента. Диаметр пожарного рукава – 51 мм, Длина – 15 20 метров Рабочее давление пожарного рукава – 0, 7 МПа.

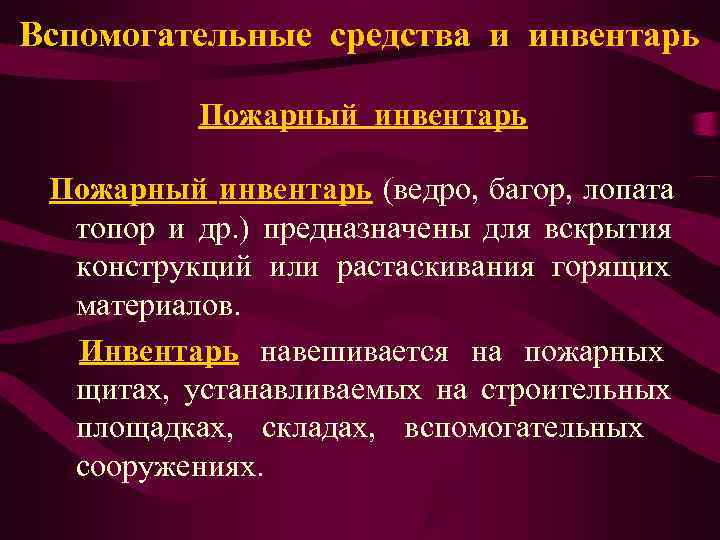

Вспомогательные средства и инвентарь Пожарный инвентарь (ведро, багор, лопата топор и др. ) предназначены для вскрытия конструкций или растаскивания горящих материалов. Инвентарь навешивается на пожарных щитах, устанавливаемых на строительных площадках, складах, вспомогательных сооружениях.

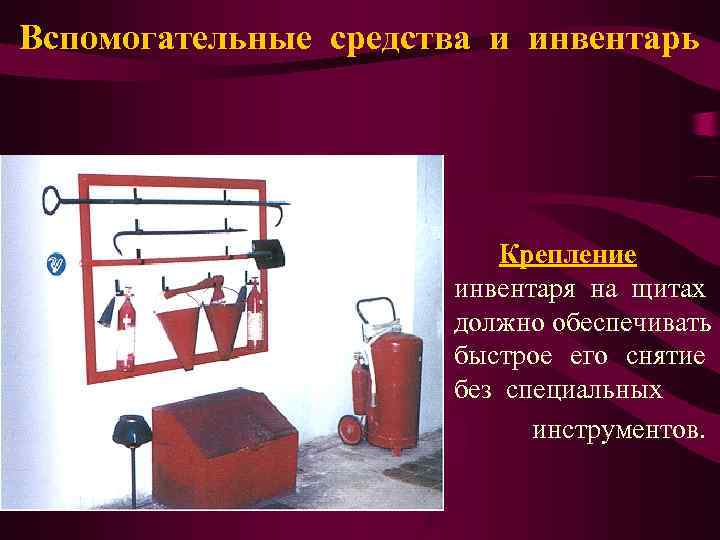

Вспомогательные средства и инвентарь Крепление инвентаря на щитах должно обеспечивать быстрое его снятие без специальных инструментов.
Учебный материал разработан начальником циклом общеобразовательных и пожарно-профилактических дисциплин Учебного центра ФПС по Тюменской области майором вн. службы Сидельниковым А. А.
