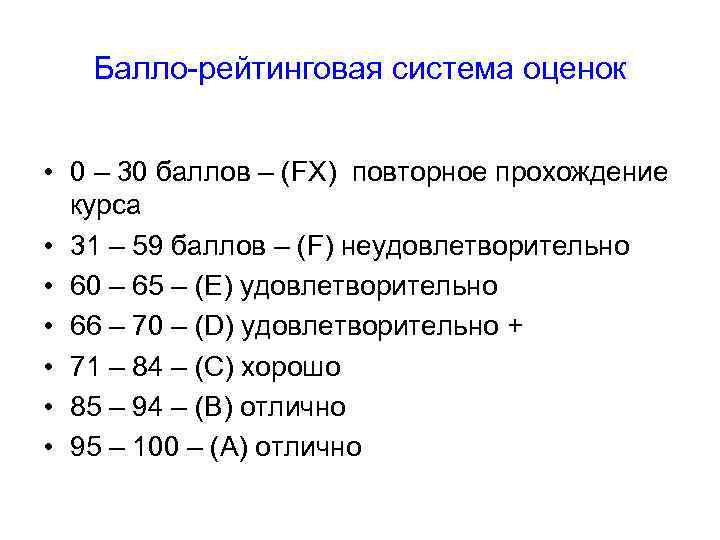

Балло-рейтинговая система оценок • 0 – 30 баллов – (FX) повторное прохождение курса • 31 – 59 баллов – (F) неудовлетворительно • 60 – 65 – (E) удовлетворительно • 66 – 70 – (D) удовлетворительно + • 71 – 84 – (C) хорошо • 85 – 94 – (B) отлично • 95 – 100 – (A) отлично

Начертательная геометрия 1 семестр

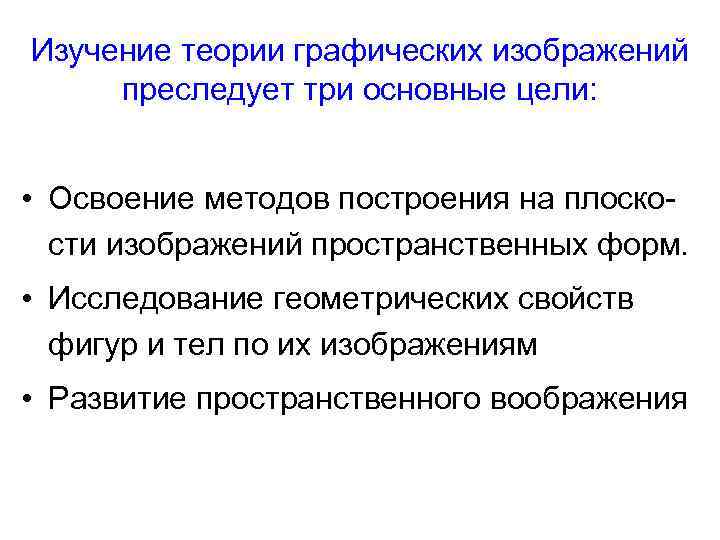

Изучение теории графических изображений преследует три основные цели: • Освоение методов построения на плоскости изображений пространственных форм. • Исследование геометрических свойств фигур и тел по их изображениям • Развитие пространственного воображения

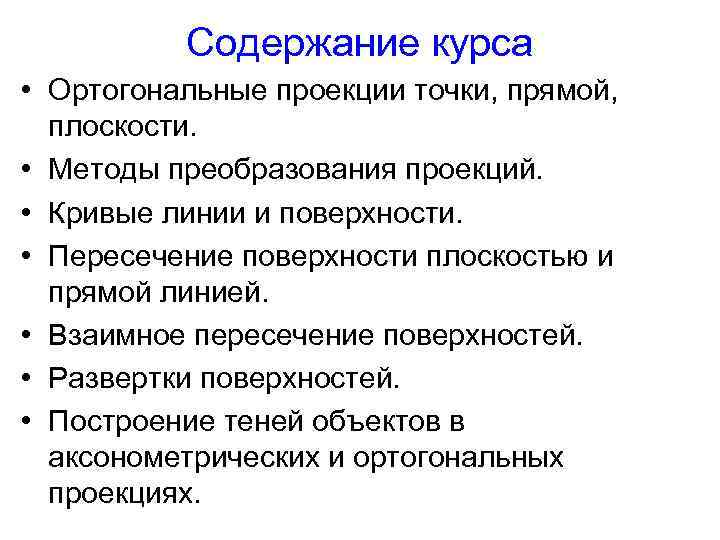

Содержание курса • Ортогональные проекции точки, прямой, плоскости. • Методы преобразования проекций. • Кривые линии и поверхности. • Пересечение поверхности плоскостью и прямой линией. • Взаимное пересечение поверхностей. • Развертки поверхностей. • Построение теней объектов в аксонометрических и ортогональных проекциях.

Символы и обозначения графических элементов

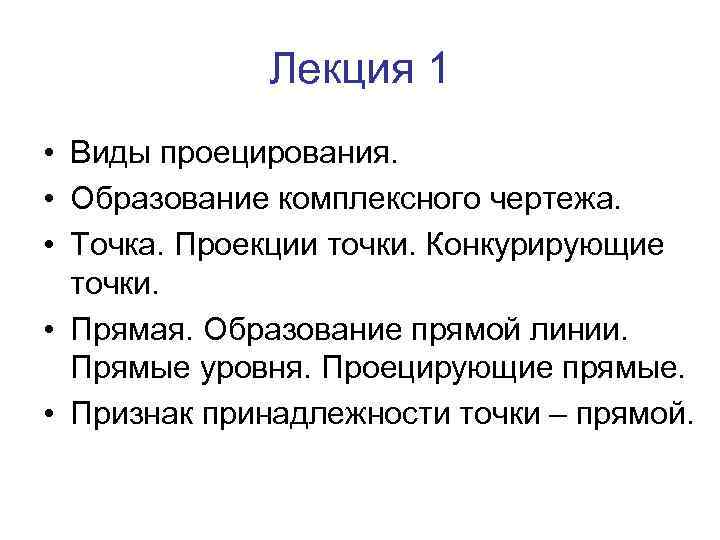

Лекция 1 • Виды проецирования. • Образование комплексного чертежа. • Точка. Проекции точки. Конкурирующие точки. • Прямая. Образование прямой линии. Прямые уровня. Проецирующие прямые. • Признак принадлежности точки – прямой.

Проецирование точки

Виды проецирования. Центральное (коническое) проецирование.

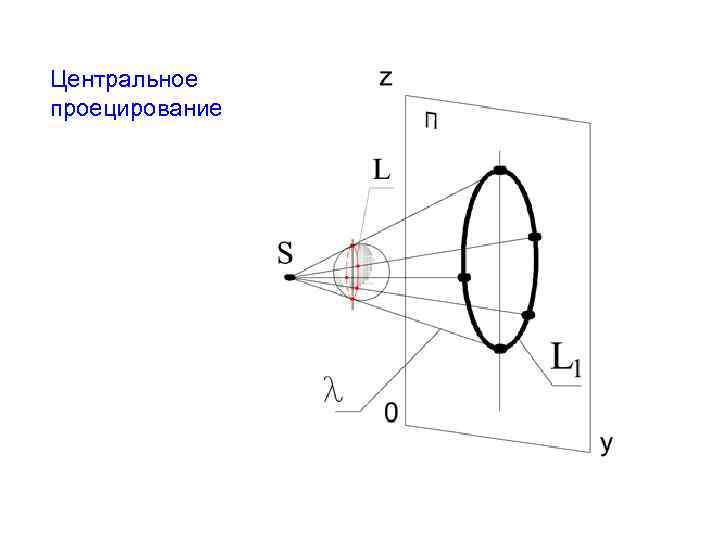

Центральное проецирование

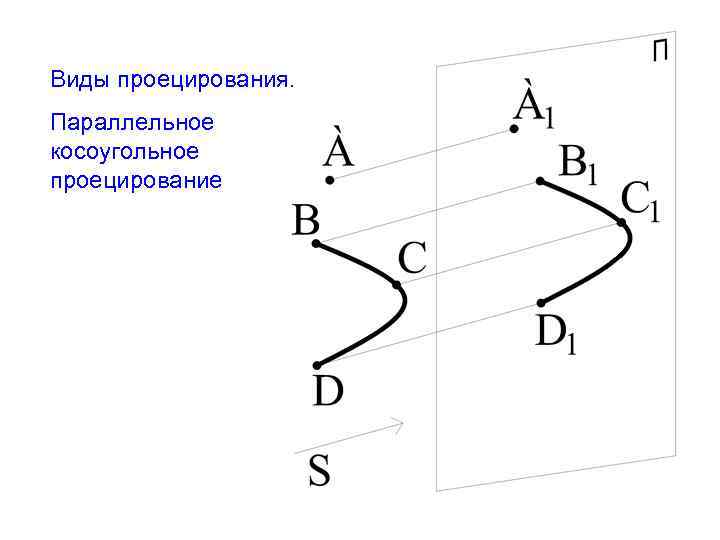

Виды проецирования. Параллельное косоугольное проецирование

Параллельное прямоугольное (ортогональное) проецирование

Проецирование точки По одной проекции нельзя определить местоположение точки в пространстве

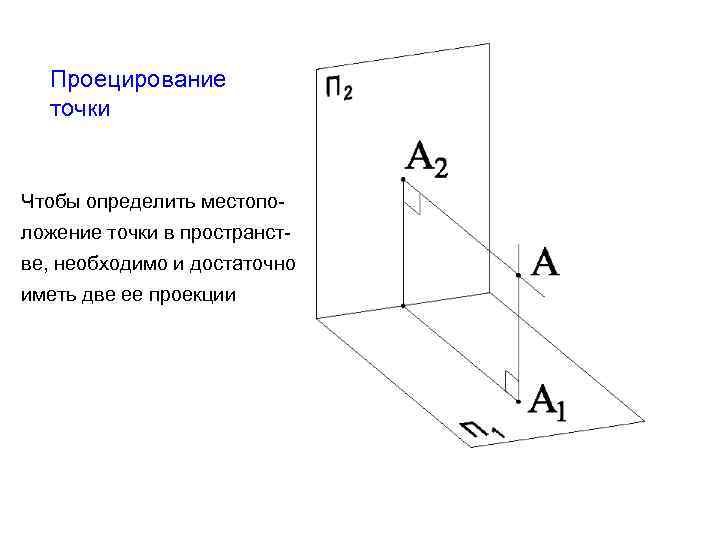

Проецирование точки Чтобы определить местоположение точки в пространстве, необходимо и достаточно иметь две ее проекции

Образование комплексного чертежа

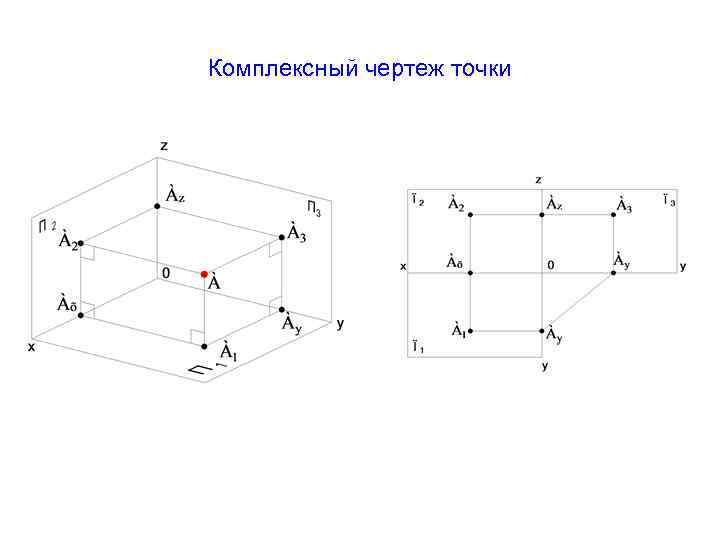

Комплексный чертеж точки

Конкурирующие точки Горизонтально-конкурирующие точки Из двух конкурирующих точек видима будет та, проекция которой на другой плоскости проекций находится выше оси проекций. ZА ZВ

Фронтальноконкурирующие точки УD УС

Образование прямой линии β α β Точкой и углом наклона к плоскостям проекций. Двумя точками.

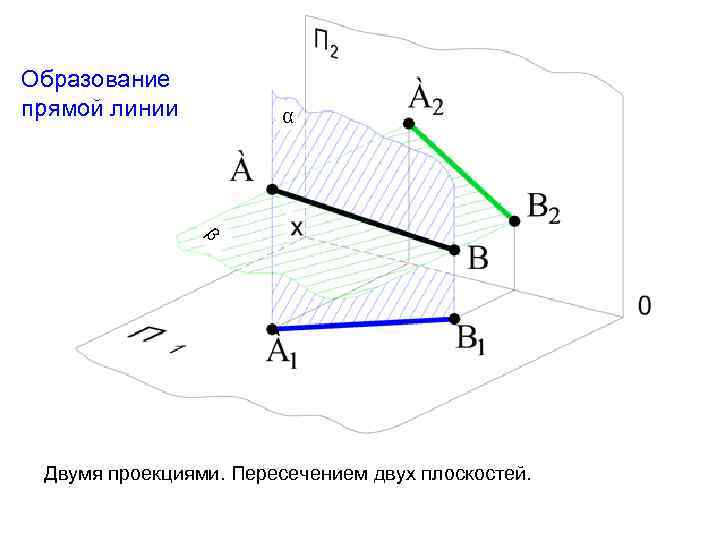

Образование прямой линии α β Двумя проекциями. Пересечением двух плоскостей.

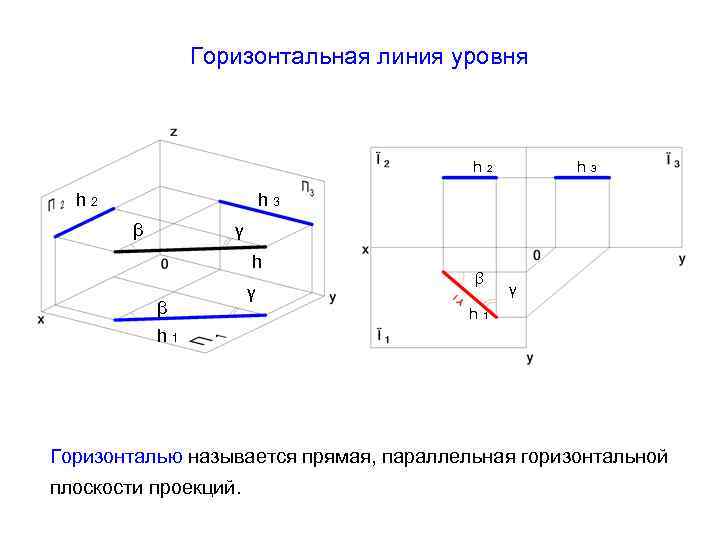

Горизонтальная линия уровня h h 2 3 h 3 β γ h β γ β h γ 1 h 1 Горизонталью называется прямая, параллельная горизонтальной плоскости проекций.

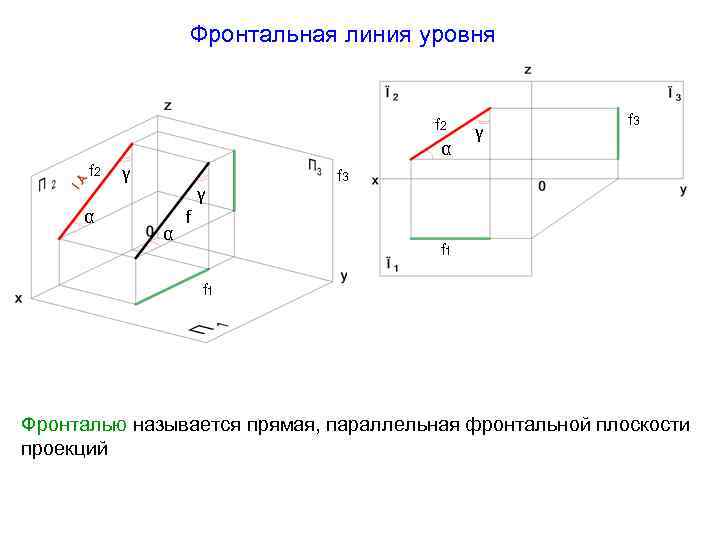

Фронтальная линия уровня f 2 α f 2 γ γ α α γ f 3 f f 1 Фронталью называется прямая, параллельная фронтальной плоскости проекций

Профильная прямая β α β P α α Профильной прямой называется прямая, параллельная профильной плоскости проекций β

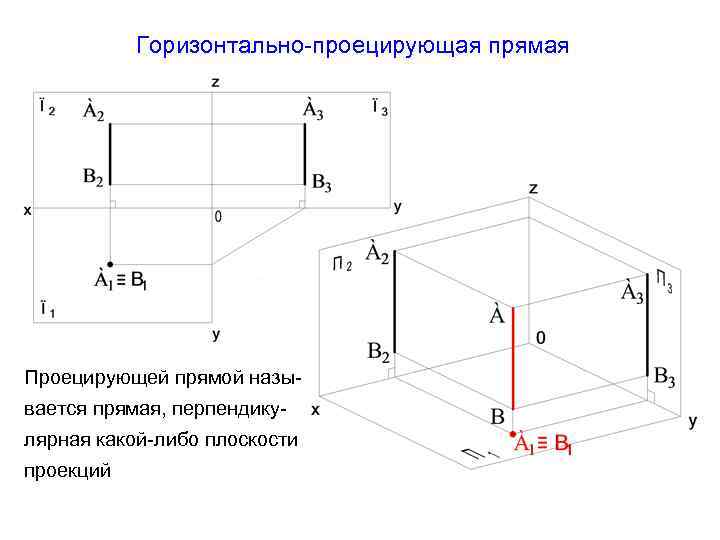

Горизонтально-проецирующая прямая Проецирующей прямой называется прямая, перпендикулярная какой-либо плоскости проекций

Фронтально – проецирующая прямая

Профильно-проецирующая прямая

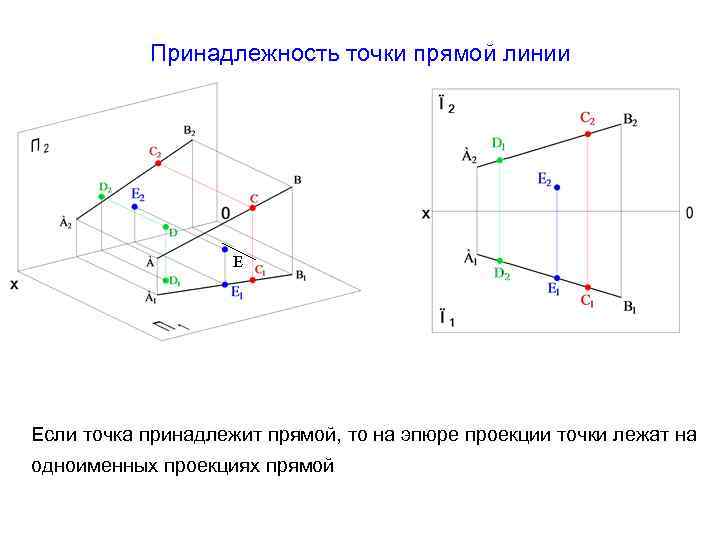

Принадлежность точки прямой линии Е Если точка принадлежит прямой, то на эпюре проекции точки лежат на одноименных проекциях прямой
