Пояснительная записка к проекту: Общественный центр Преподаватели: Жуковский А. А Соловьева Т. Б Тюнина И. В. Выполнила: Студентка 3 курса специальности «Дизайн архитектурной среды» Ковыева Елена Пермь 2012

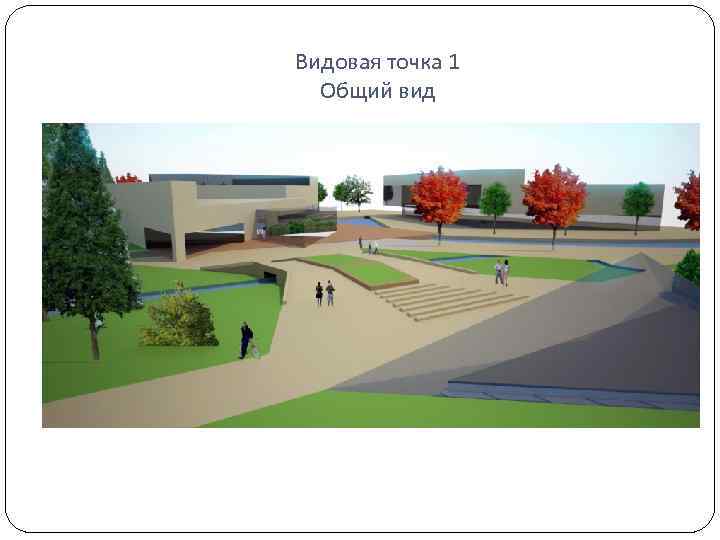

Видовая точка 1 Общий вид
Видовая точка 2 Террасирование на воде
Видовая точка 3 Вид со стороны амфитеатра

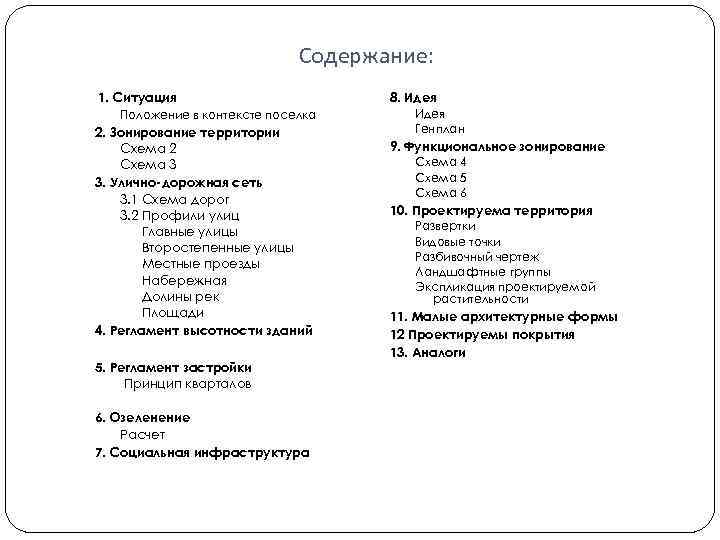

Содержание: 1. Ситуация Положение в контексте поселка 2. Зонирование территории Схема 2 Схема 3 3. Улично-дорожная сеть 3. 1 Схема дорог 3. 2 Профили улиц Главные улицы Второстепенные улицы Местные проезды Набережная Долины рек Площади 4. Регламент высотности зданий 5. Регламент застройки Принцип кварталов 6. Озеленение Расчет 7. Социальная инфраструктура 8. Идея Генплан 9. Функциональное зонирование Схема 4 Схема 5 Схема 6 10. Проектируема территория Развертки Видовые точки Разбивочный чертеж Ландшафтные группы Экспликация проектируемой растительности 11. Малые архитектурные формы 12 Проектируемы покрытия 13. Аналоги

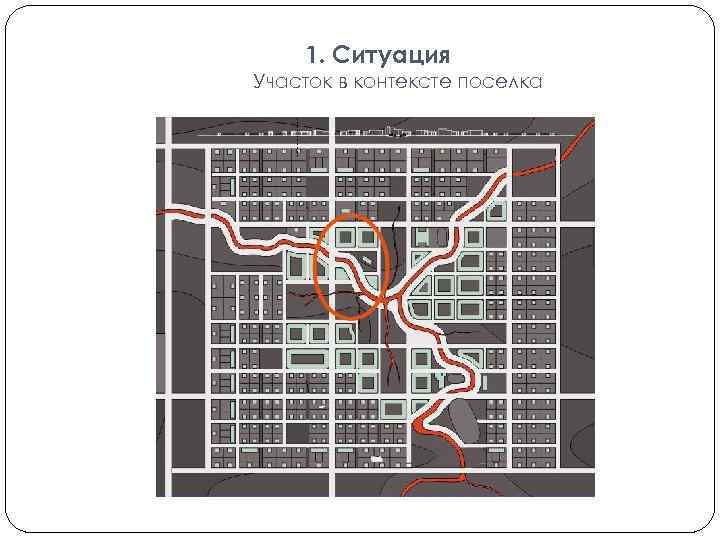

1. Ситуация Участок в контексте поселка

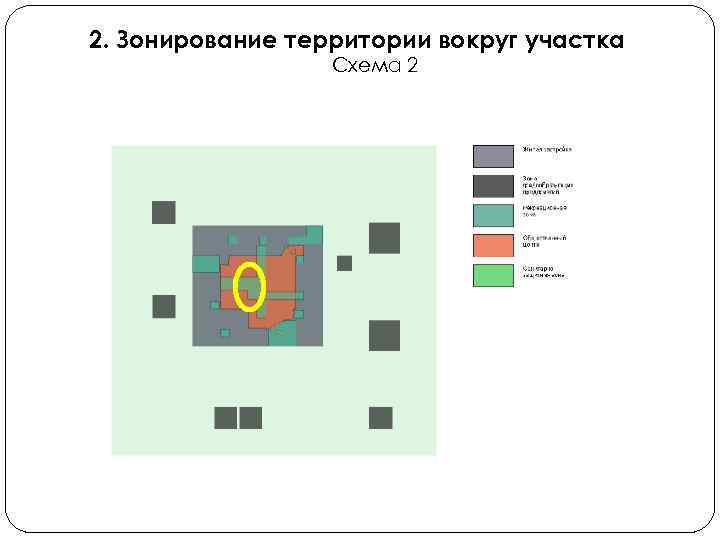

2. Зонирование территории вокруг участка Схема 2

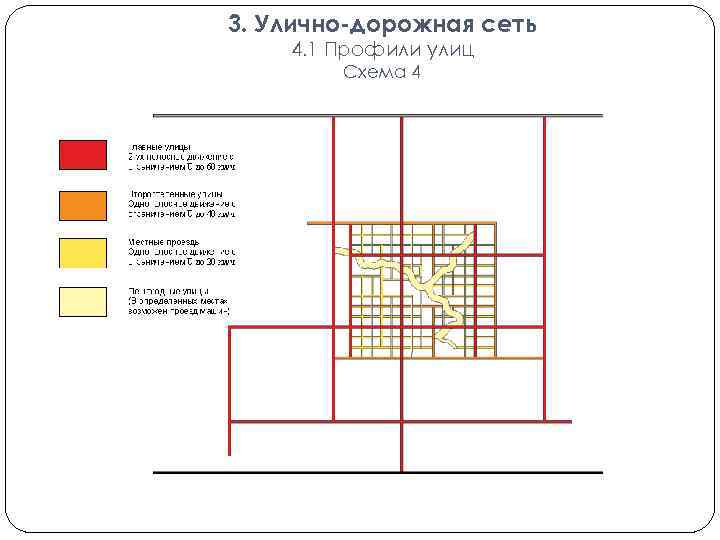

3. Улично-дорожная сеть 4. 1 Профили улиц Схема 4

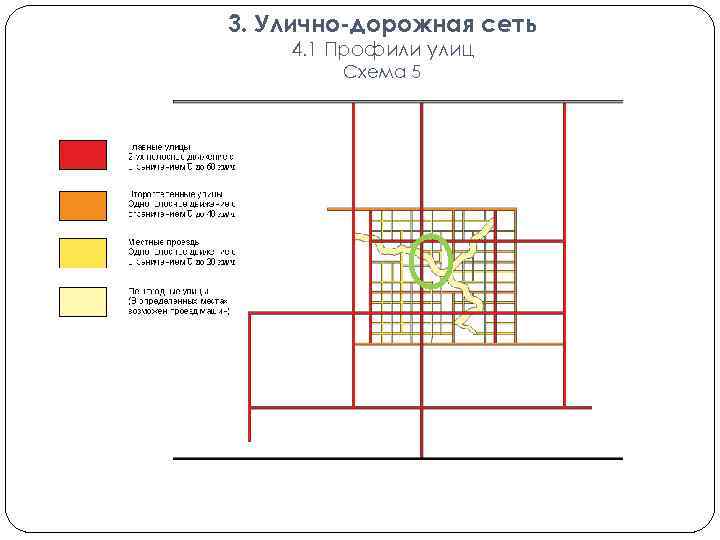

3. Улично-дорожная сеть 4. 1 Профили улиц Схема 5

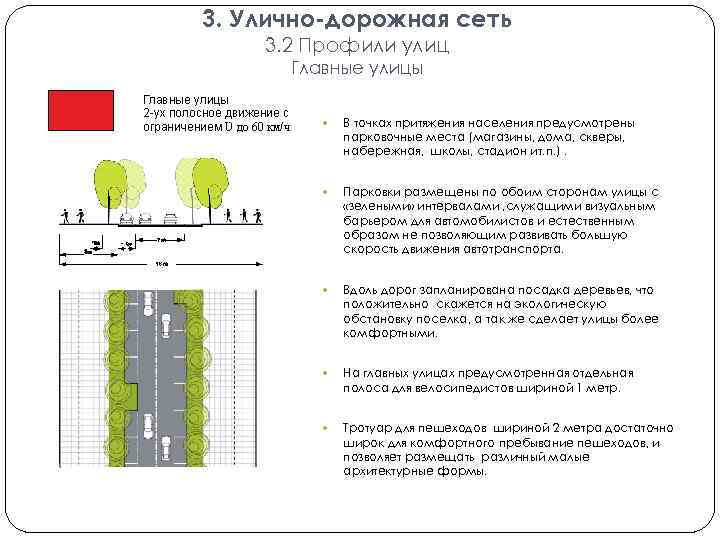

3. Улично-дорожная сеть 3. 2 Профили улиц Главные улицы В точках притяжения населения предусмотрены парковочные места (магазины, дома, скверы, набережная, школы, стадион ит. п. ). Парковки размещены по обоим сторонам улицы с «зелеными» интервалами , служащими визуальным барьером для автомобилистов и естественным образом не позволяющим развивать большую скорость движения автотранспорта. Вдоль дорог запланирована посадка деревьев, что положительно скажется на экологическую обстановку поселка, а так же сделает улицы более комфортными. На главных улицах предусмотренная отдельная полоса для велосипедистов шириной 1 метр. Тротуар для пешеходов шириной 2 метра достаточно широк для комфортного пребывание пешеходов, и позволяет размещать различный малые архитектурные формы.

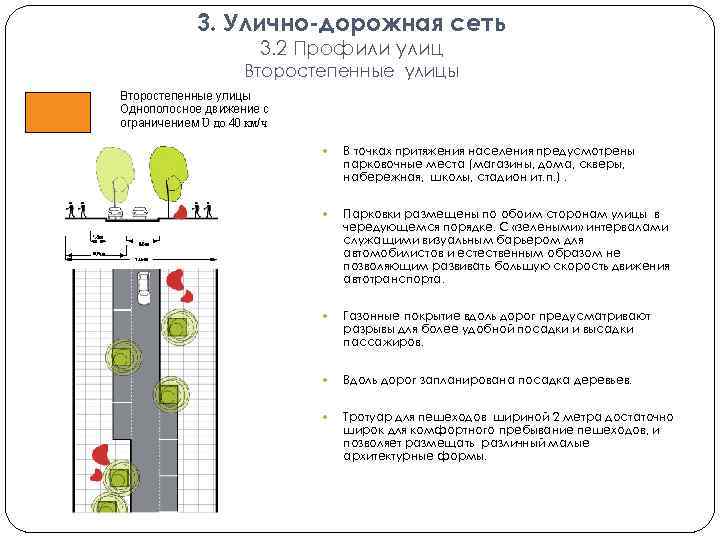

3. Улично-дорожная сеть 3. 2 Профили улиц Второстепенные улицы В точках притяжения населения предусмотрены парковочные места (магазины, дома, скверы, набережная, школы, стадион ит. п. ). Парковки размещены по обоим сторонам улицы в чередующемся порядке. С «зелеными» интервалами служащими визуальным барьером для автомобилистов и естественным образом не позволяющим развивать большую скорость движения автотранспорта. Газонные покрытие вдоль дорог предусматривают разрывы для более удобной посадки и высадки пассажиров. Вдоль дорог запланирована посадка деревьев. Тротуар для пешеходов шириной 2 метра достаточно широк для комфортного пребывание пешеходов, и позволяет размещать различный малые архитектурные формы.

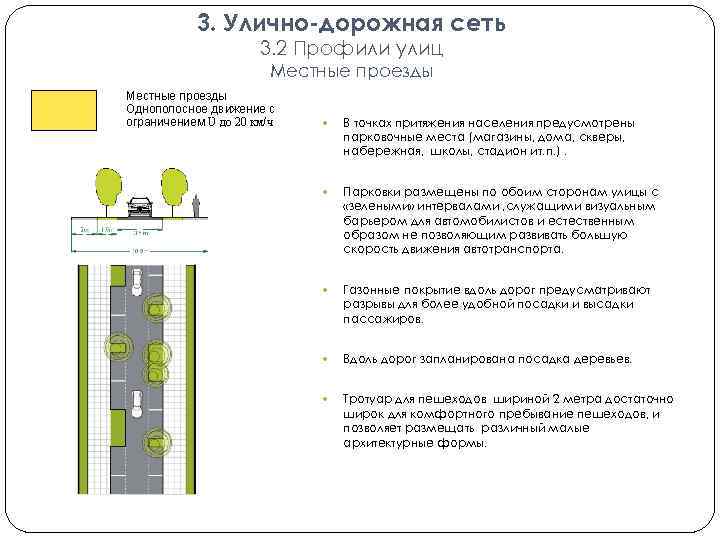

3. Улично-дорожная сеть 3. 2 Профили улиц Местные проезды В точках притяжения населения предусмотрены парковочные места (магазины, дома, скверы, набережная, школы, стадион ит. п. ). Парковки размещены по обоим сторонам улицы с «зелеными» интервалами , служащими визуальным барьером для автомобилистов и естественным образом не позволяющим развивать большую скорость движения автотранспорта. Газонные покрытие вдоль дорог предусматривают разрывы для более удобной посадки и высадки пассажиров. Вдоль дорог запланирована посадка деревьев. Тротуар для пешеходов шириной 2 метра достаточно широк для комфортного пребывание пешеходов, и позволяет размещать различный малые архитектурные формы.
3. Улично-дорожная сеть 4. 2 Профили улиц Набережная Данная улица тянется вдоль реки через весь поселок, тем самым собирая воедино пешеходные «нити» поселка. Продолжением улиц пересекающих реку являются мосты, они подразделяются на три типа: 1 - пешеходные мосты (не предполагают проезд автомобилей) 2 - пропускаемая нагрузка до 3 тонн (легковые автомобили) – возможен проезд через центр поселка. 3 - пропускаемая нагрузка до 12 тонн ( фуры, грузовики) – проезд возможен только по периферийным дорогам На улице предполагается размещение нескольких зон: 1 - Прогулочная зона вдоль реки = 2, 5 м 2 – Променадная зона с размещением малых архитектурных форм = 3 м 3 - Прогулочная зона с возможным размещением коммерции как на первых этажах зданий, так и точек ориентирующихся на импульсивный спрос.

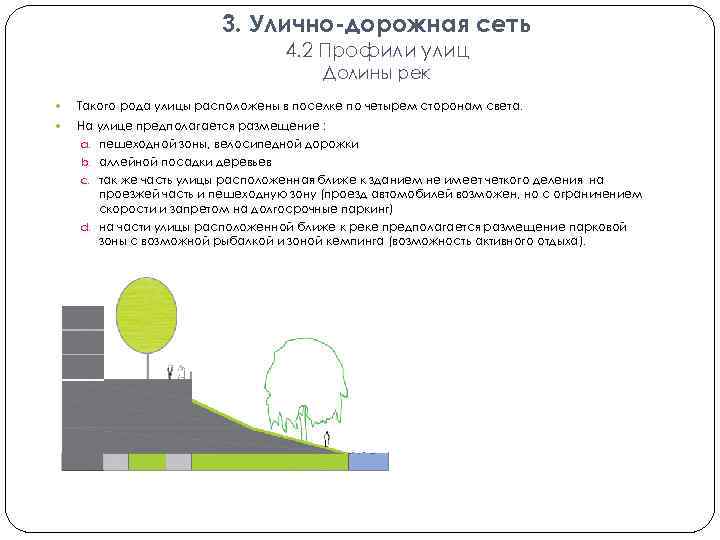

3. Улично-дорожная сеть 4. 2 Профили улиц Долины рек Такого рода улицы расположены в поселке по четырем сторонам света. На улице предполагается размещение : a. пешеходной зоны, велосипедной дорожки b. аллейной посадки деревьев c. так же часть улицы расположенная ближе к зданием не имеет четкого деления на проезжей часть и пешеходную зону (проезд автомобилей возможен, но с ограничением скорости и запретом на долгосрочные паркинг) d. на части улицы расположенной ближе к реке предполагается размещение парковой зоны с возможной рыбалкой и зоной кемпинга (возможность активного отдыха).

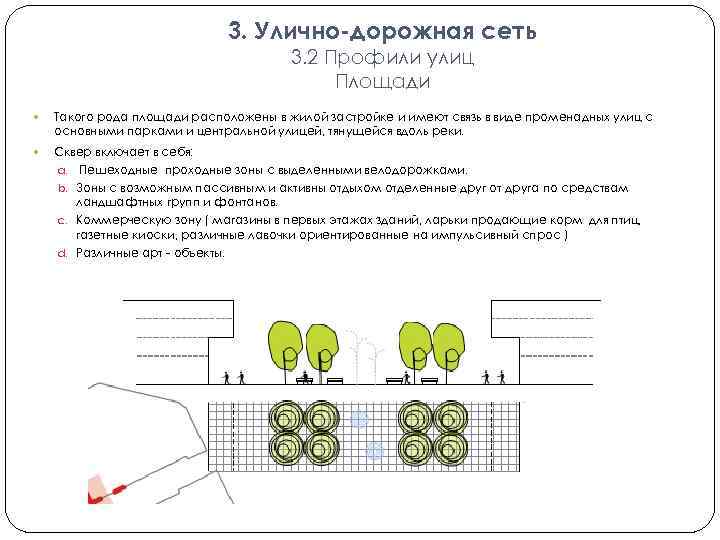

3. Улично-дорожная сеть 3. 2 Профили улиц Площади Такого рода площади расположены в жилой застройке и имеют связь в виде променадных улиц с основными парками и центральной улицей, тянущейся вдоль реки. Сквер включает в себя: a. Пешеходные проходные зоны с выделенными велодорожками. b. Зоны с возможным пассивным и активны отдыхом отделенные друг от друга по средствам ландшафтных групп и фонтанов. c. Коммерческую зону ( магазины в первых этажах зданий, ларьки продающие корм для птиц, газетные киоски, различные лавочки ориентированные на импульсивный спрос ) d. Различные арт - объекты.

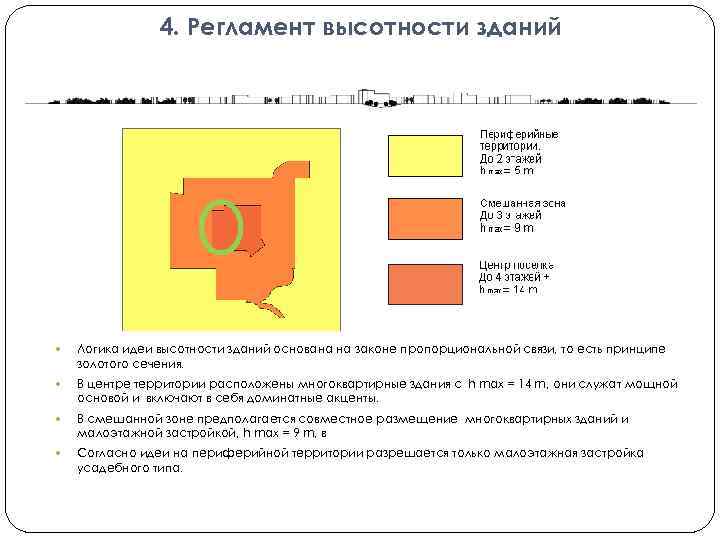

4. Регламент высотности зданий Логика идеи высотности зданий основана на законе пропорциональной связи, то есть принципе золотого сечения. В центре территории расположены многоквартирные здания с h max = 14 m, они служат мощной основой и включают в себя доминатные акценты. В смешанной зоне предполагается совместное размещение многоквартирных зданий и малоэтажной застройкой, h max = 9 m, в Согласно идеи на периферийной территории разрешается только малоэтажная застройка усадебного типа.

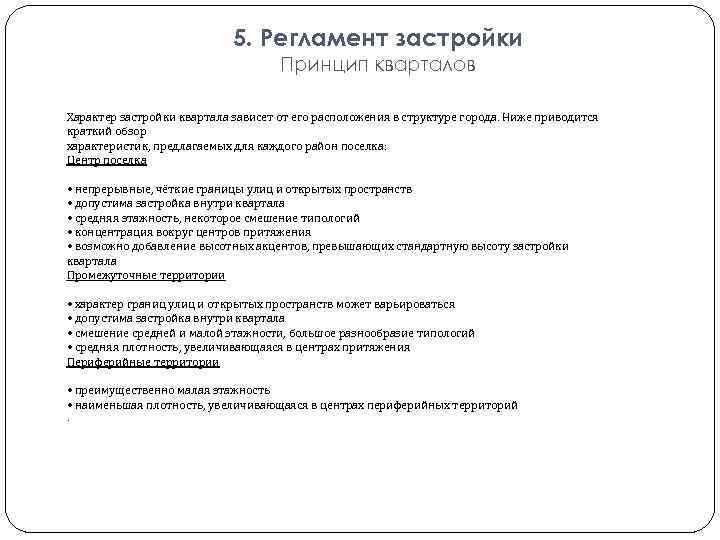

5. Регламент застройки Принцип кварталов Характер застройки квартала зависет от его расположения в структуре города. Ниже приводится краткий обзор характеристик, предлагаемых для каждого район поселка: Центр поселка • непрерывные, чёткие границы улиц и открытых пространств • допустима застройка внутри квартала • средняя этажность, некоторое смешение типологий • концентрация вокруг центров притяжения • возможно добавление высотных акцентов, превышающих стандартную высоту застройки квартала Промежуточные территории • характер границ улиц и открытых пространств может варьироваться • допустима застройка внутри квартала • смешение средней и малой этажности, большое разнообразие типологий • средняя плотность, увеличивающаяся в центрах притяжения Периферийные территории • преимущественно малая этажность • наименьшая плотность, увеличивающаяся в центрах периферийных территорий.

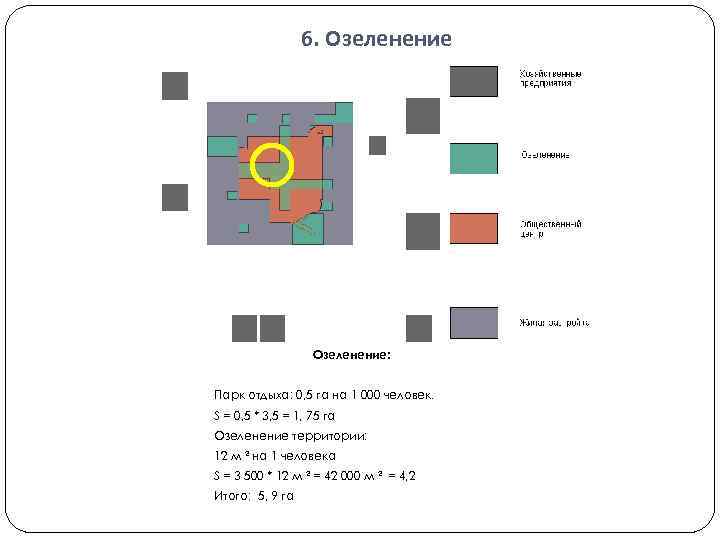

6. Озеленение: Парк отдыха: 0, 5 га на 1 000 человек. S = 0, 5 * 3, 5 = 1, 75 га Озеленение территории: 12 м ² на 1 человека S = 3 500 * 12 м ² = 42 000 м ² = 4, 2 Итого: 5, 9 га

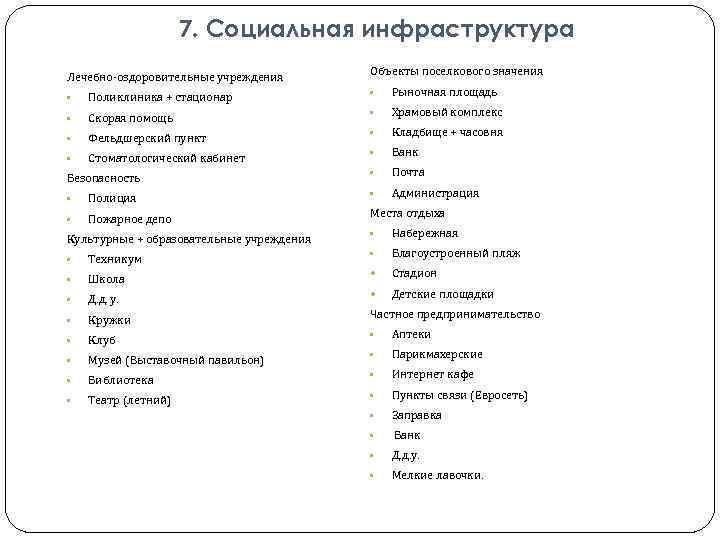

7. Социальная инфраструктура Лечебно-оздоровительные учреждения Объекты поселкового значения • Поликлиника + стационар • Рыночная площадь • Скорая помощь • Храмовый комплекс • Фельдшерский пункт • Кладбище + часовня • Стоматологический кабинет • Банк • Почта • Администрация Безопасность • Полиция • Пожарное депо Культурные + образовательные учреждения Места отдыха • Набережная • Техникум • Благоустроенный пляж • Школа Стадион • Д. д. у. Детские площадки • Кружки • Клуб • Аптеки • Музей (Выставочный павильон) • Парикмахерские • Библиотека • Интернет кафе • Театр (летний) • Пункты связи (Евросеть) • Заправка • Банк • Д. д. у. • Мелкие лавочки. Частное предпринимательство

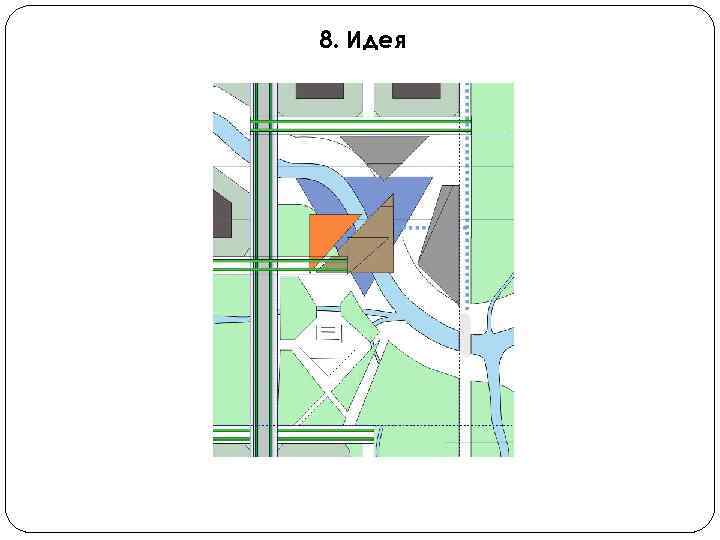

8. Идея
8. Идея

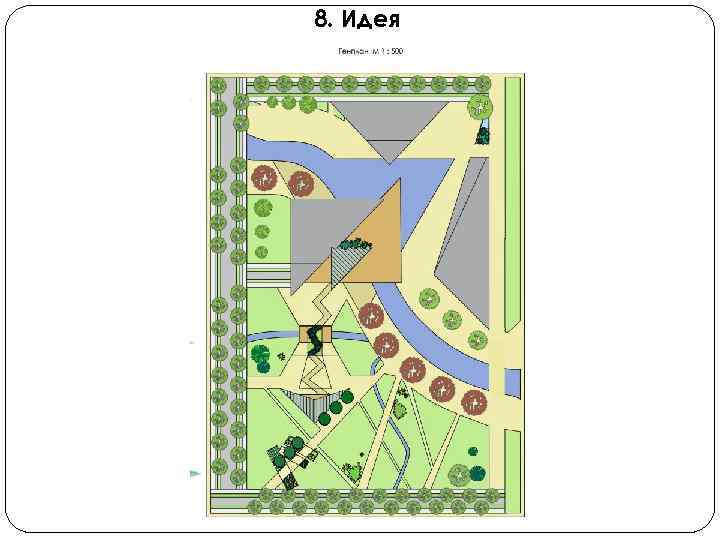

8. Идея Генплан

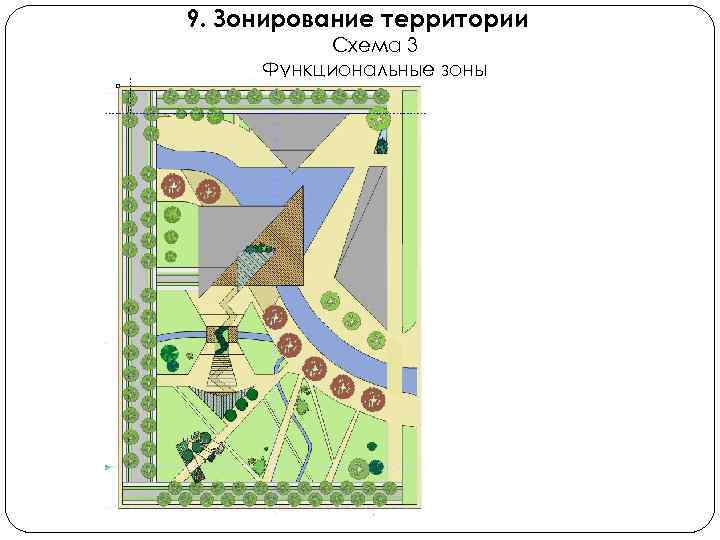

9. Зонирование территории Схема 3 Функциональные зоны
9. Зонирование территории Схема 3 Точки притяжения

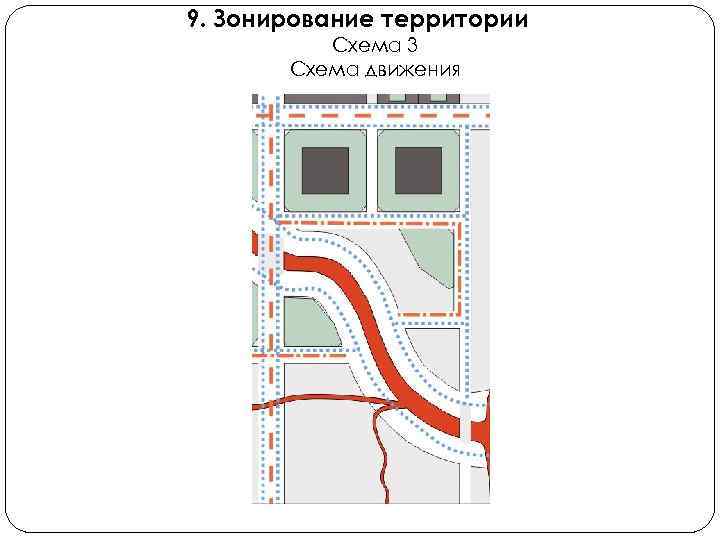

9. Зонирование территории Схема 3 Схема движения
9. Зонирование территории Схема 3 Функциональные зоны

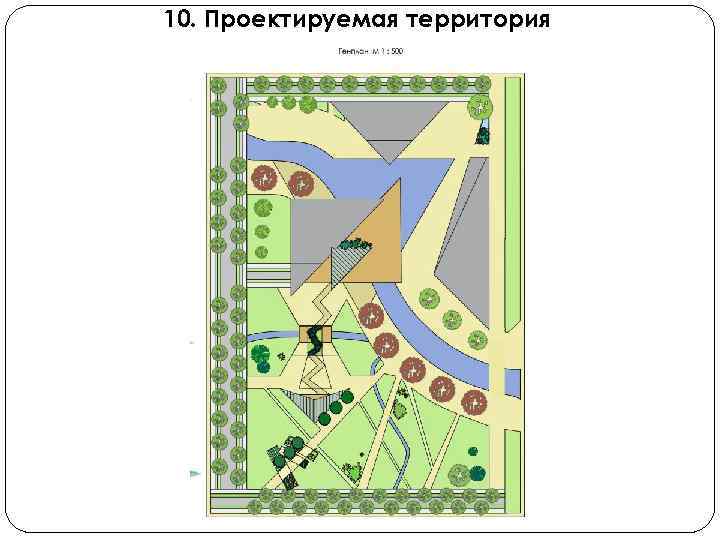

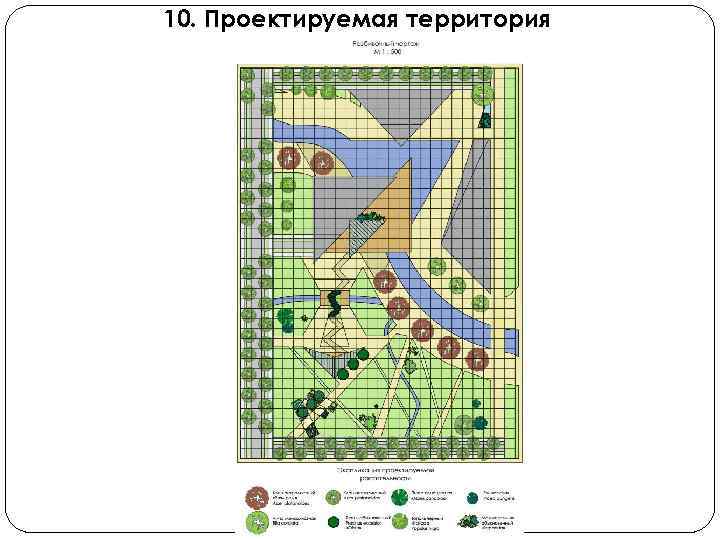

10. Проектируемая территория Генплан

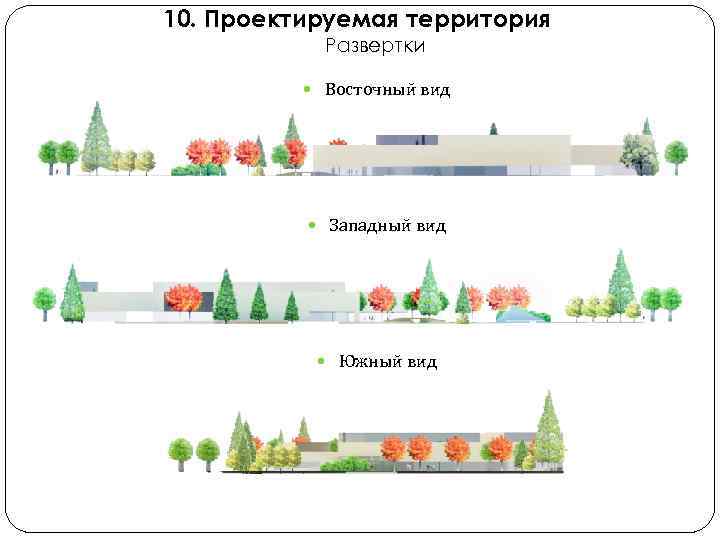

10. Проектируемая территория Развертки Восточный вид Западный вид Южный вид
Видовая точка 1 Общий вид

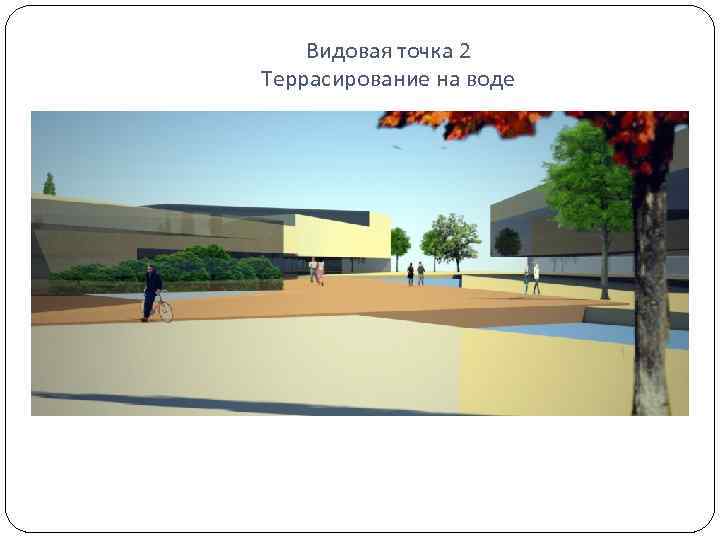

Видовая точка 2 Террасирование на воде
Видовая точка 3 Вид со стороны амфитеатра
10. Проектируемая территория Генплан

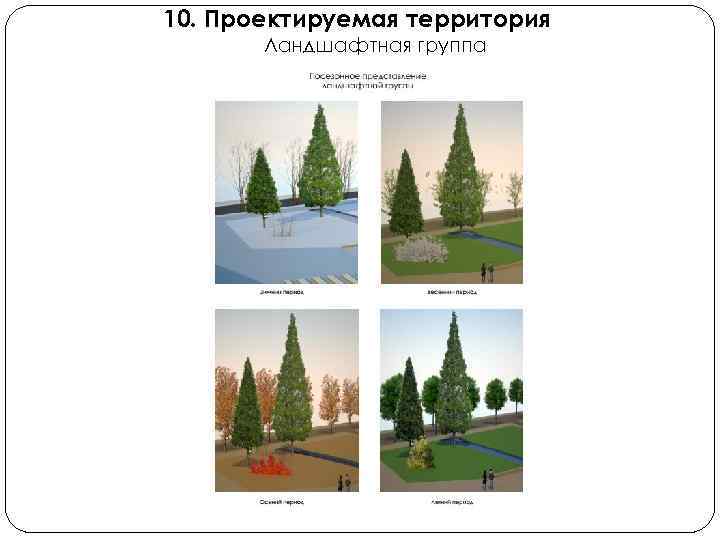

10. Проектируемая территория Ландшафтная группа

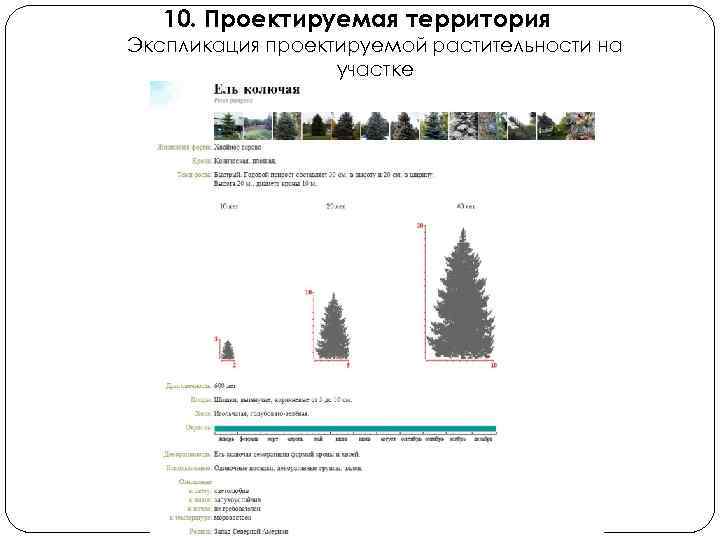

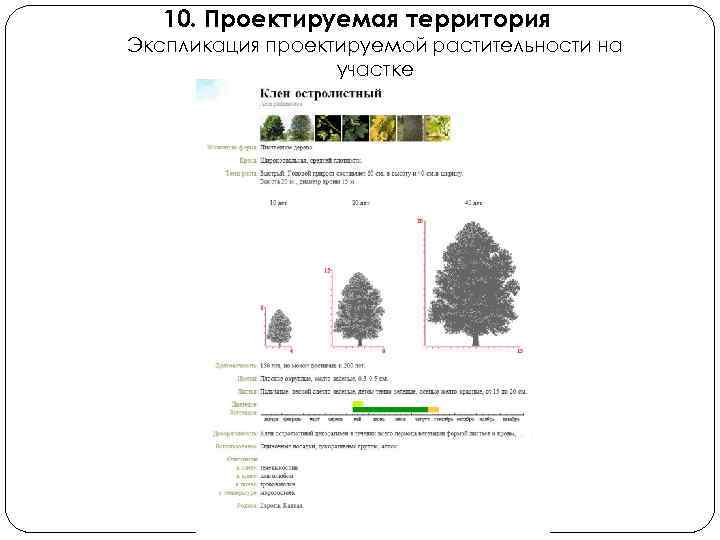

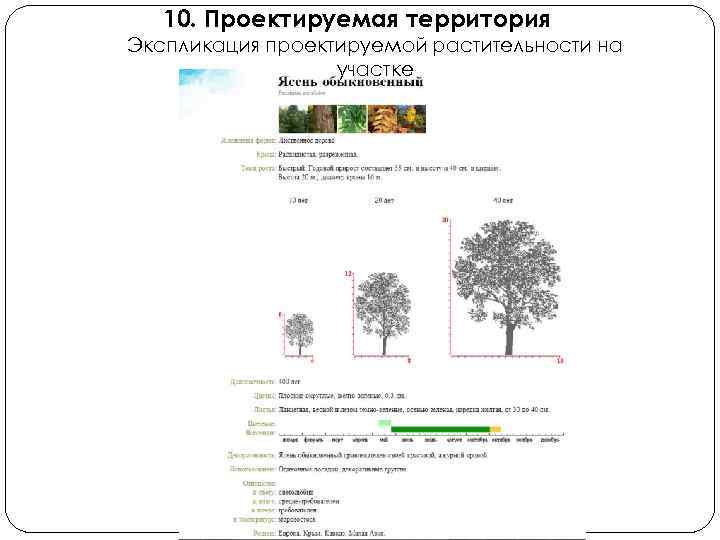

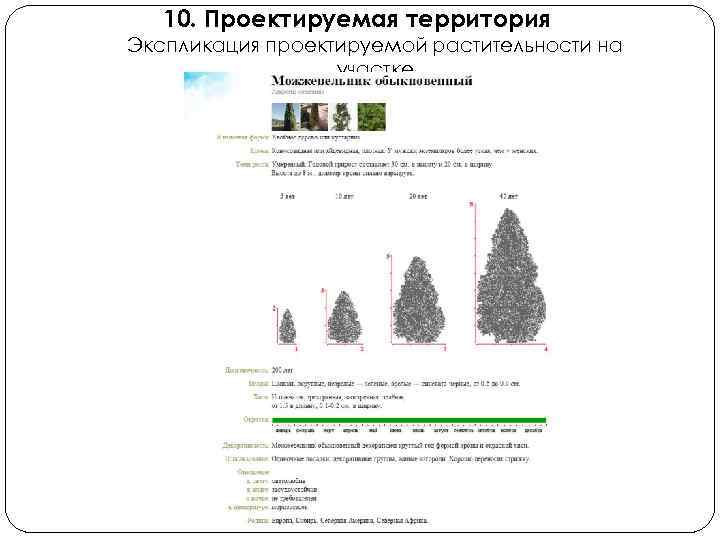

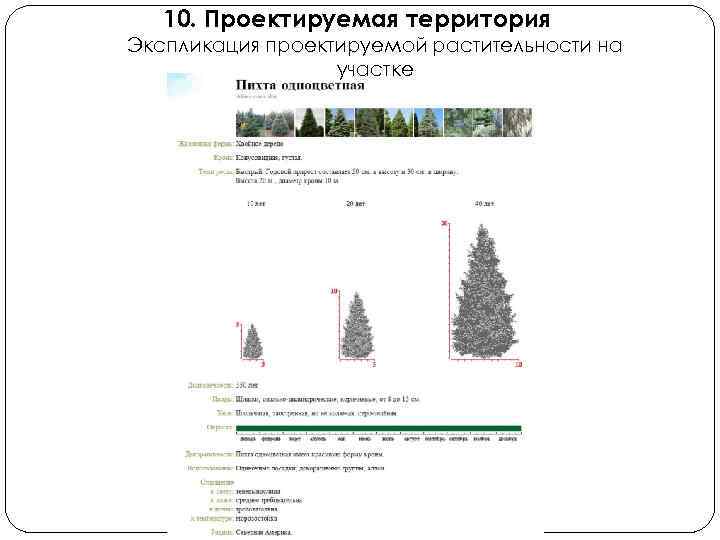

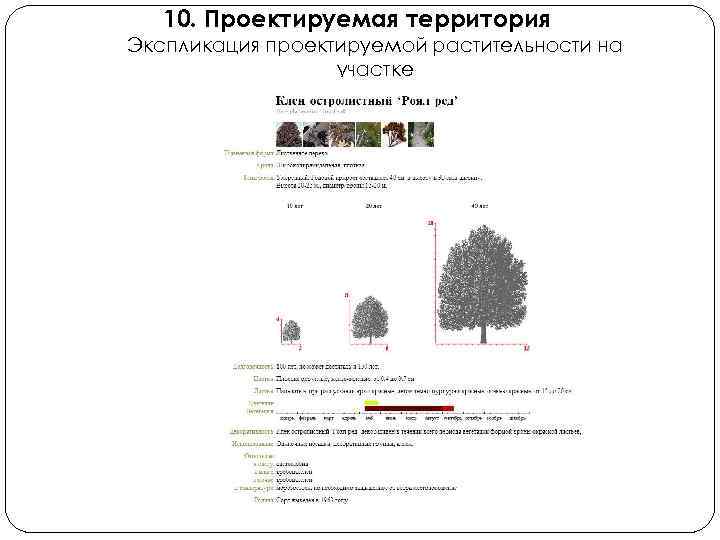

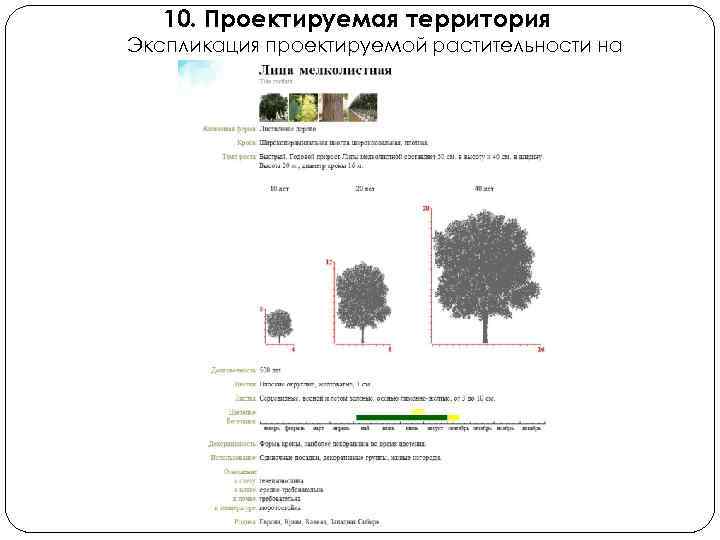

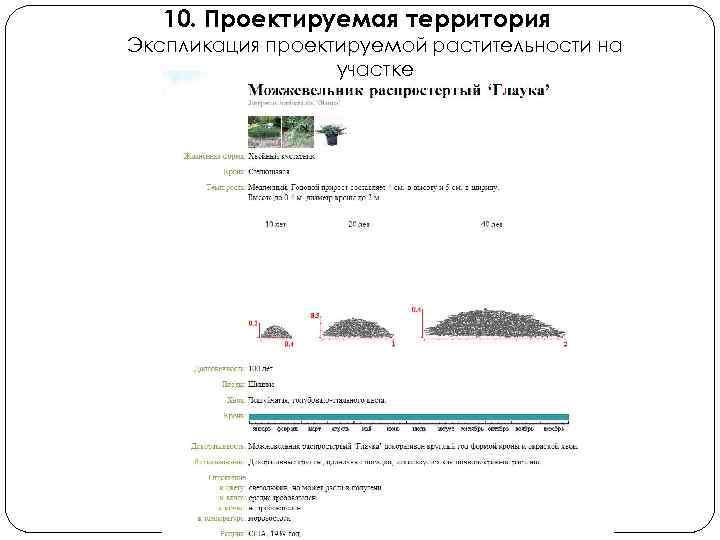

10. Проектируемая территория Экспликация проектируемой растительности на участке
10. Проектируемая территория Экспликация проектируемой растительности на участке
10. Проектируемая территория Экспликация проектируемой растительности на участке
10. Проектируемая территория Экспликация проектируемой растительности на участке
10. Проектируемая территория Экспликация проектируемой растительности на участке
10. Проектируемая территория Экспликация проектируемой растительности на участке
10. Проектируемая территория Экспликация проектируемой растительности на участке
10. Проектируемая территория Экспликация проектируемой растительности на участке

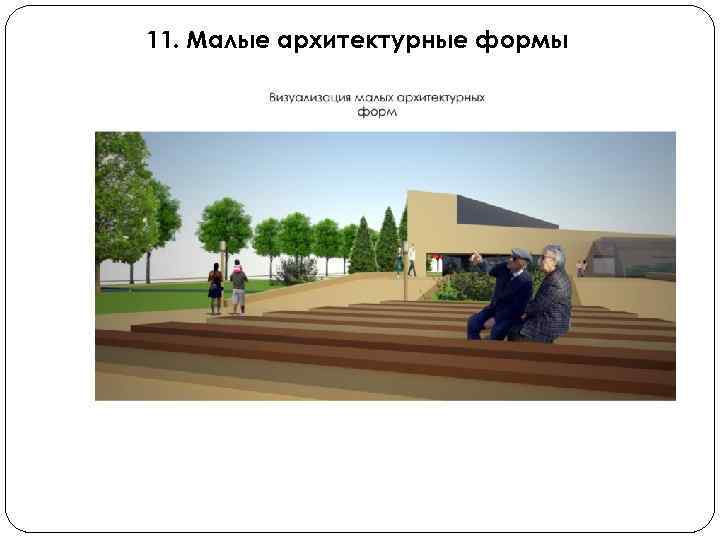

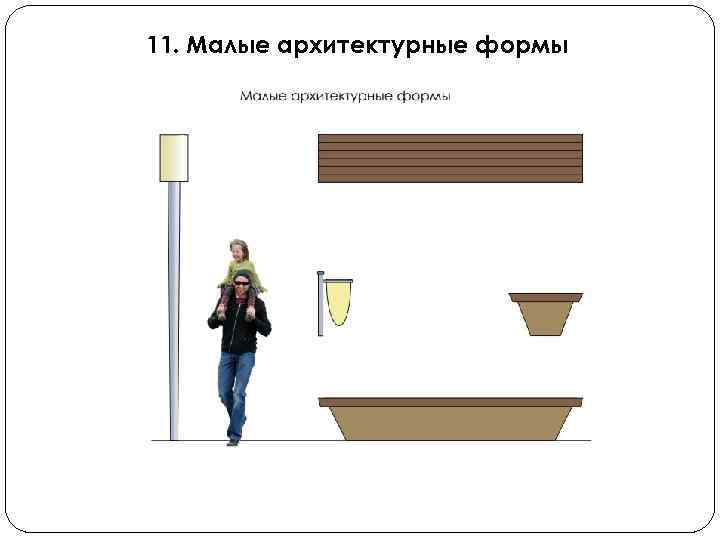

11. Малые архитектурные формы
11. Малые архитектурные формы

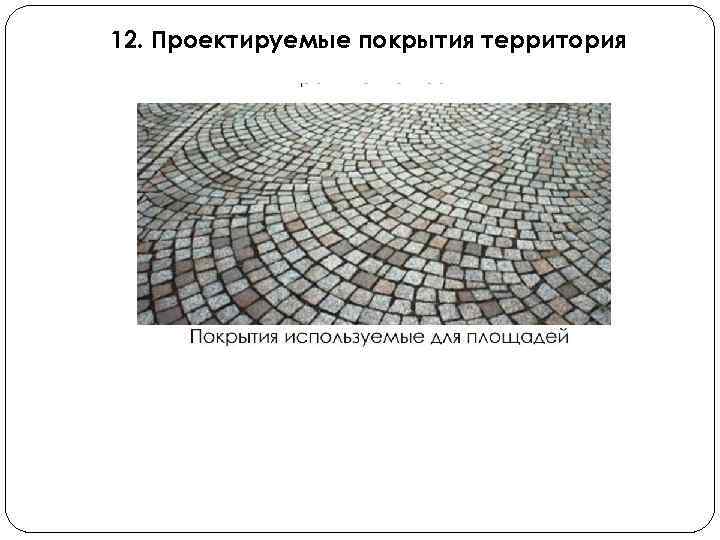

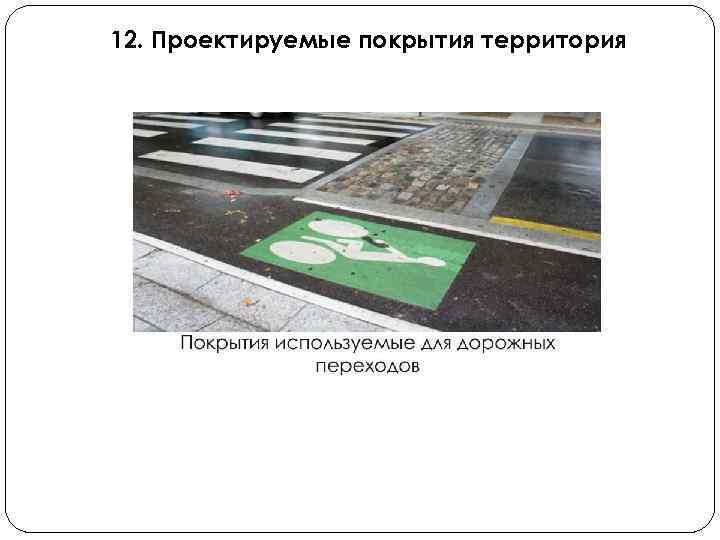

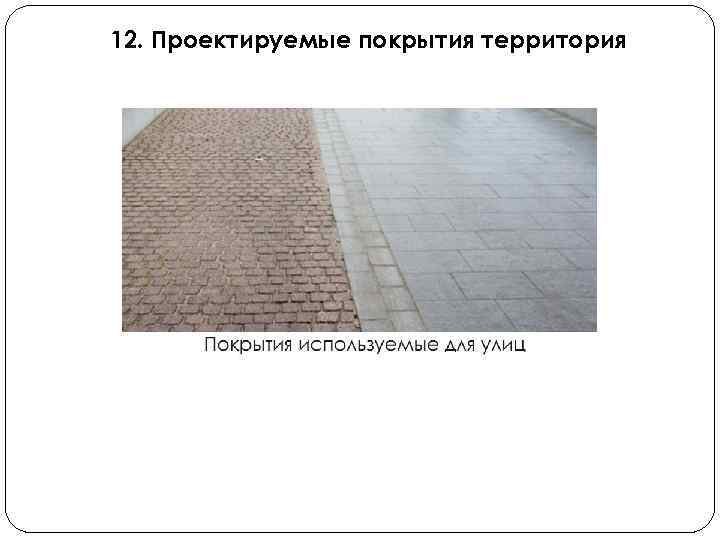

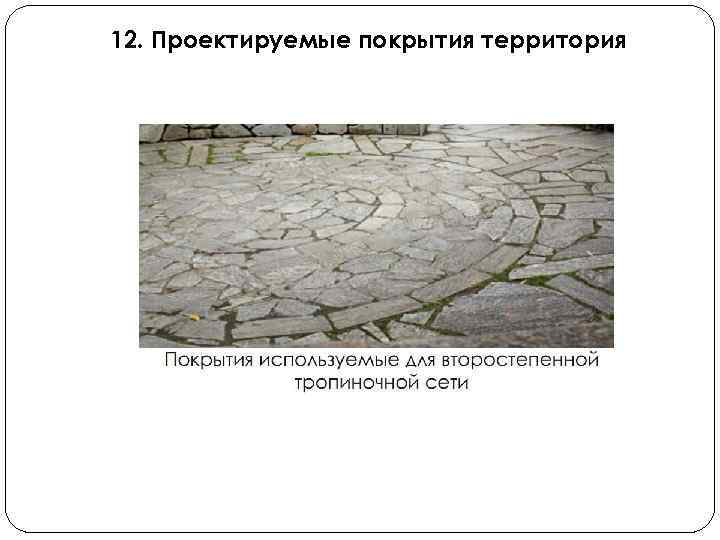

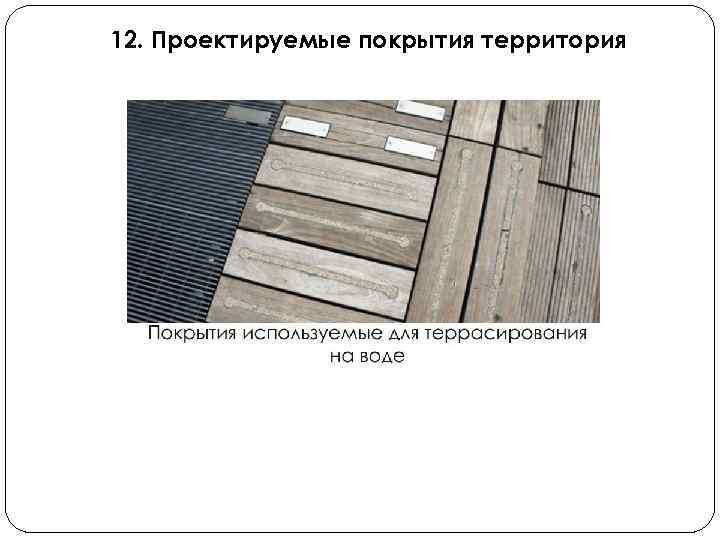

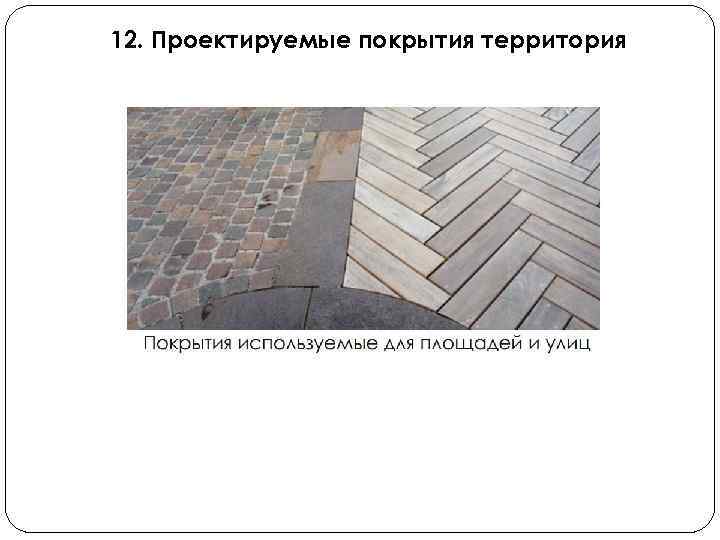

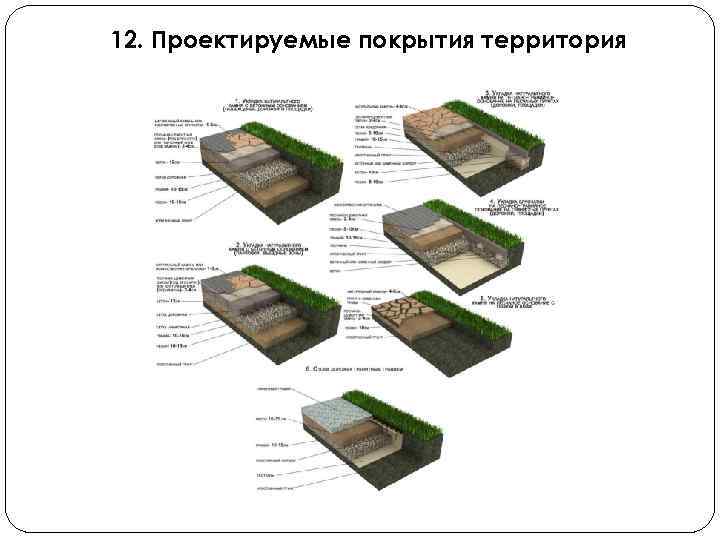

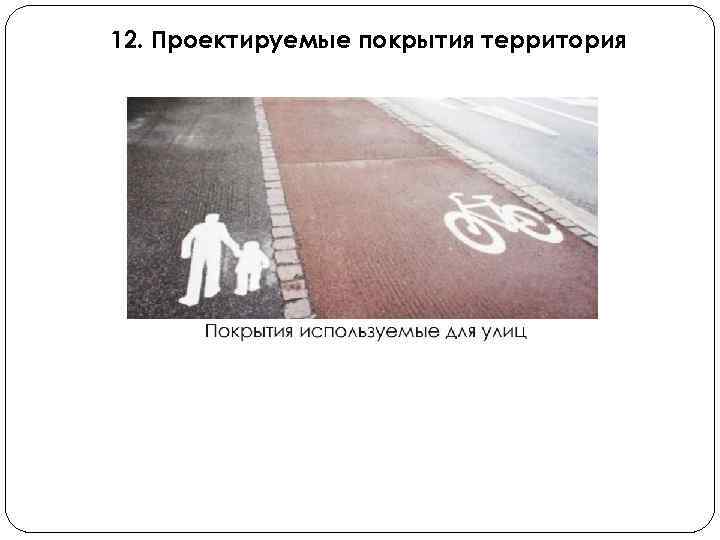

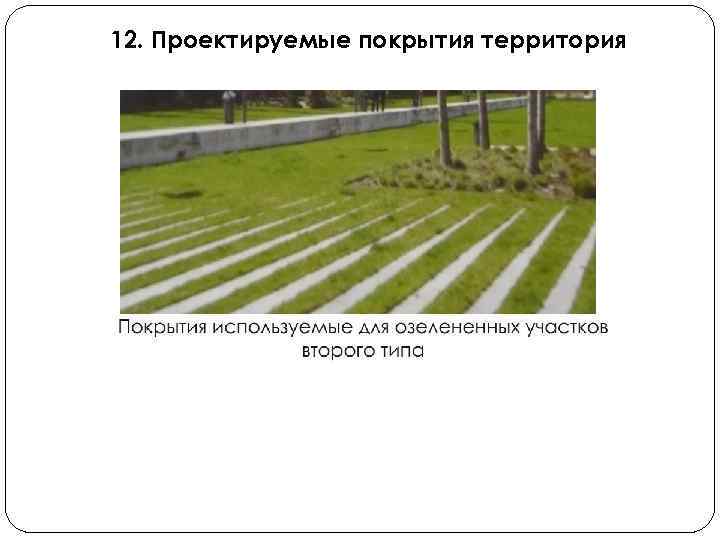

12. Проектируемые покрытия территория
12. Проектируемые покрытия территория
12. Проектируемые покрытия территория
12. Проектируемые покрытия территория
12. Проектируемые покрытия территория
12. Проектируемые покрытия территория
12. Проектируемые покрытия территория
12. Проектируемые покрытия территория
12. Проектируемые покрытия территория

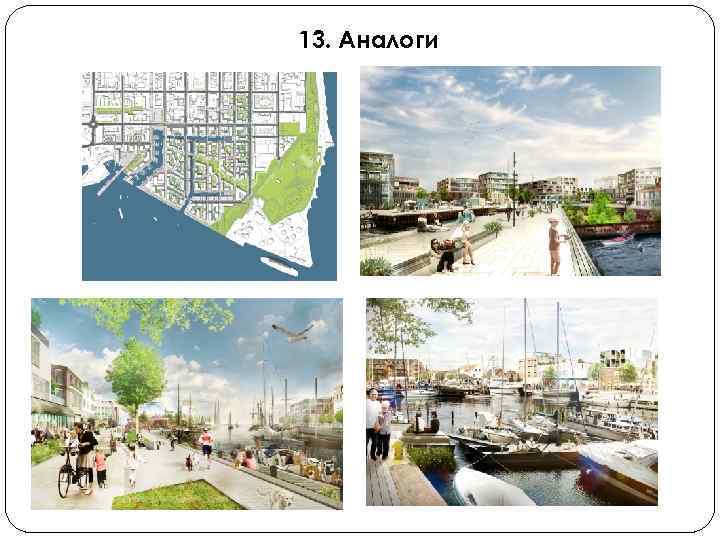

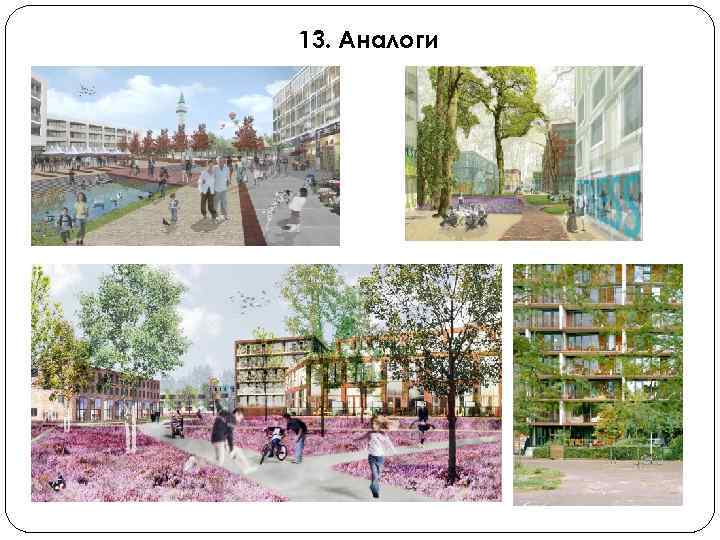

13. Аналоги
13. Аналоги
13. Аналоги

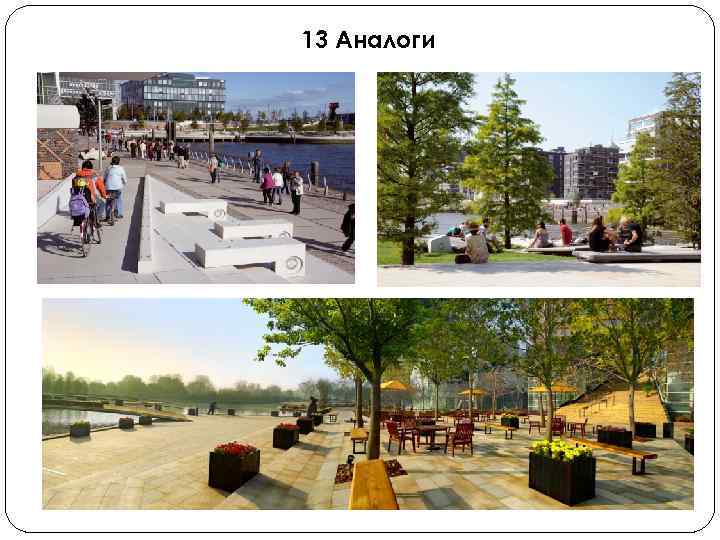

13 Аналоги
13. Аналоги
13. Аналоги
