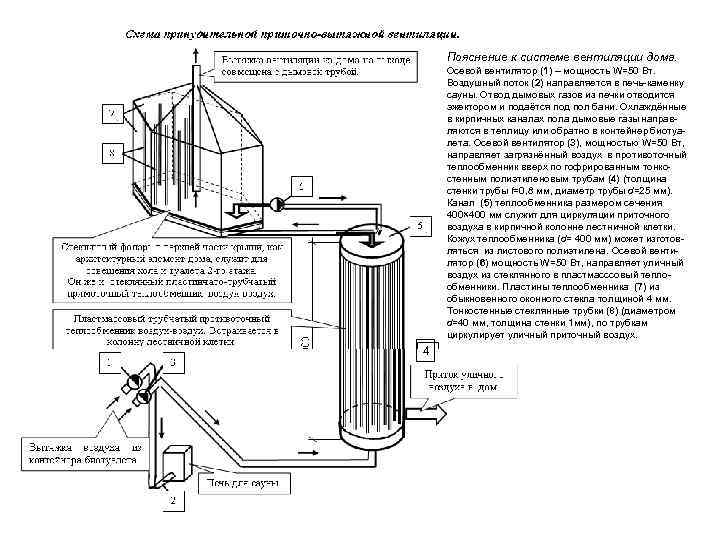

Пояснение к системе вентиляции дома Осевой вентилятор 1

Пояснение к системе вентиляции дома. Осевой вентилятор (1) – мощность W=50 Вт. Воздушный поток (2) направляется в печь-каменку сауны. Отвод дымовых газов из печки отводится эжектором и подаётся под пол бани. Охлаждённые в кирпичных каналах пола дымовые газы направляются в теплицу или обратно в контейнер биотуалета. Осевой вентилятор (3), мощностью W=50 Вт, направляет загрязнённый воздух в противоточный теплообменник вверх по гофрированным тонкостенным полиэтиленовым трубам (4) (толщина стенки трубы t=0, 8 мм, диаметр трубы d=25 мм). Канал (5) теплообменника размером сечения 400× 400 мм служит для циркуляции приточного воздуха в кирпичной колонне лестничной клетки. Кожух теплообменника (d= 400 мм) может изготовляться из листового полиэтилена. Осевой вентилятор (6) мощность W=50 Вт, направляет уличный воздух из стеклянного в пластмасссовый теплообменники. Пластины теплообменника (7) из обыкновенного оконного стекла толщиной 4 мм. Тонкостенные стеклянные трубки (8) (диаметром d=40 мм, толщина стенки 1 мм), по трубкам циркулирует уличный приточный воздух. 4

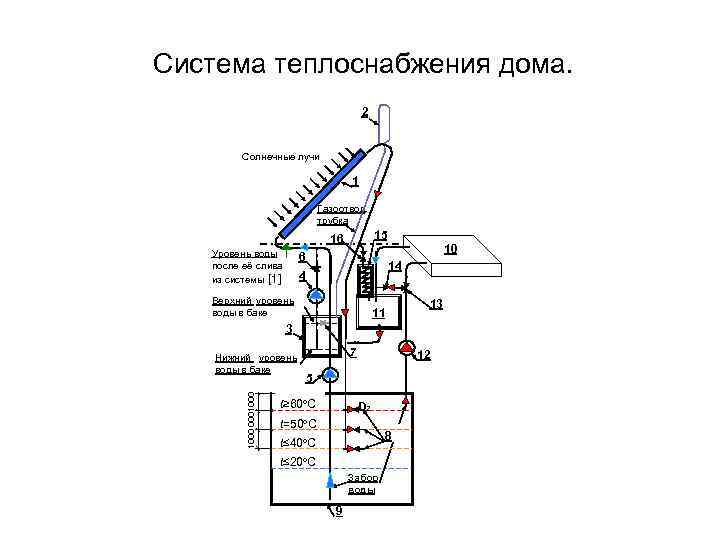

Система теплоснабжения дома. 2 Солнечные лучи 1 Газоотвод. трубка 15 16 Уровень воды после её слива из системы [1] 10 6 14 4 Верхний уровень воды в баке 11 13 3 1000 0001000 Нижний уровень воды в баке 7 12 5 t≥ 60 o. C D 2 t=50 o. C 8 t≤ 40 o. C t≤ 20 o. C Забор воды 9

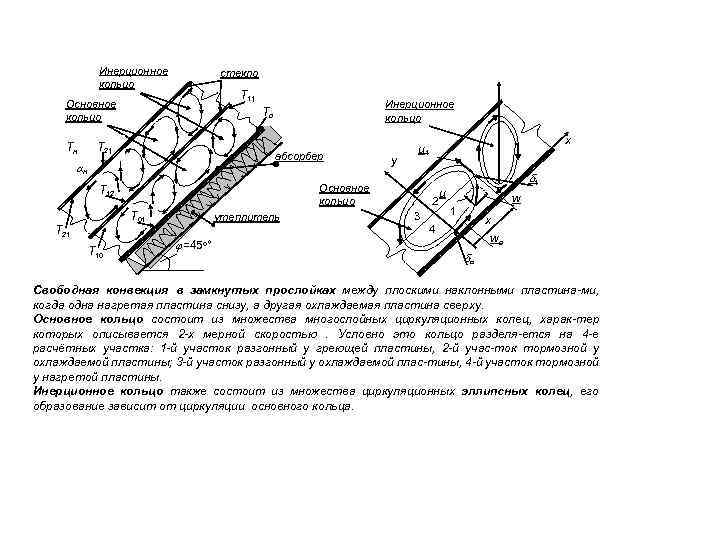

Инерционное кольцо стекло T 11 Основное кольцо Tн Инерционное кольцо Tо T 21 абсорбер αн Основное кольцо T 12 T 01 T 21 T 10 y утеплитель φ=45 o° x u 1 2 3 1 u w 1 x 4 wo o Свободная конвекция в замкнутых прослойках между плоскими наклонными пластина-ми, когда одна нагретая пластина снизу, а другая охлаждаемая пластина сверху. Основное кольцо состоит из множества многослойных циркуляционных колец, харак-тер которых описывается 2 -х мерной скоростью. Условно это кольцо разделя-ется на 4 -е расчётных участка: 1 -й участок разгонный у греющей пластины, 2 -й учас-ток тормозной у охлаждаемой пластины; 3 -й участок разгонный у охлаждаемой плас-тины, 4 -й участок тормозной у нагретой пластины. Инерционное кольцо также состоит из множества циркуляционных эллипсных колец, его образование зависит от циркуляции основного кольца.

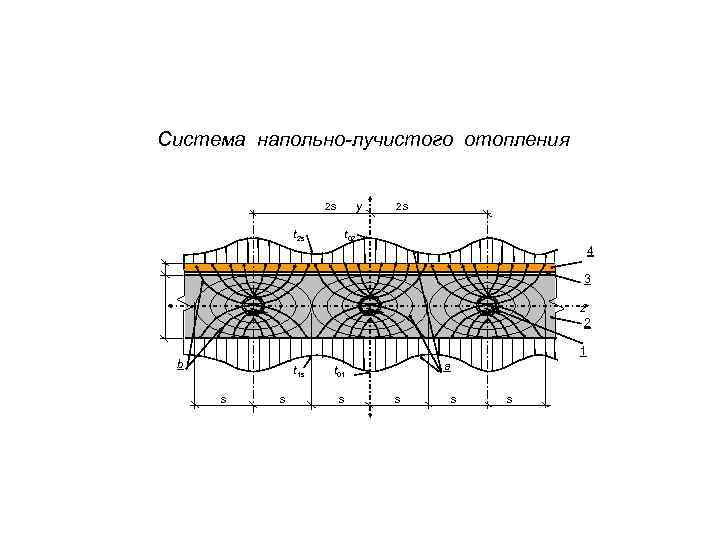

Система напольно-лучистого отопления ss s ss 2 s t 2 ss s ss y 2 s ss t 02 s 4 3 z 2 1 bss t 1 ss s t 01 s s s a s sss s

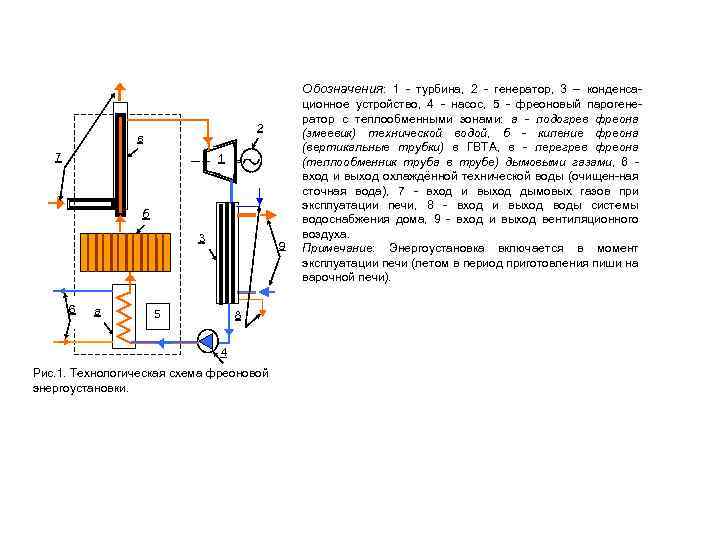

Обозначения: 1 - турбина, 2 - генератор, 3 – конденса 2 в 7 1 б 3 6 а 9 5 8 4 Рис. 1. Технологическая схема фреоновой энергоустановки. ционное устройство, 4 - насос, 5 - фреоновый парогенератор с теплообменными зонами: а - подогрев фреона (змеевик) технической водой, б - кипение фреона (вертикальные трубки) в ГВТА, в - перегрев фреона (теплообменник труба в трубе) дымовыми газами, 6 вход и выход охлаждённой технической воды (очищен-ная сточная вода), 7 - вход и выход дымовых газов при эксплуатации печи, 8 - вход и выход воды системы водоснабжения дома, 9 - вход и выход вентиляционного воздуха. Примечание: Энергоустановка включается в момент эксплуатации печи (летом в период приготовления пиши на варочной печи).
