Повышение стабильности качества контактной сварки за счёт исследования электрических и тепловых процессов и разработки систем управления ими Исполнители: Анциборов А. Н. - аспирант Комиренко А. В. , Климов В. С. , Михальков Р. В. , Шуткин И. В. - студенты Научный руководитель: к. т. н. , доцент Климов А. С.

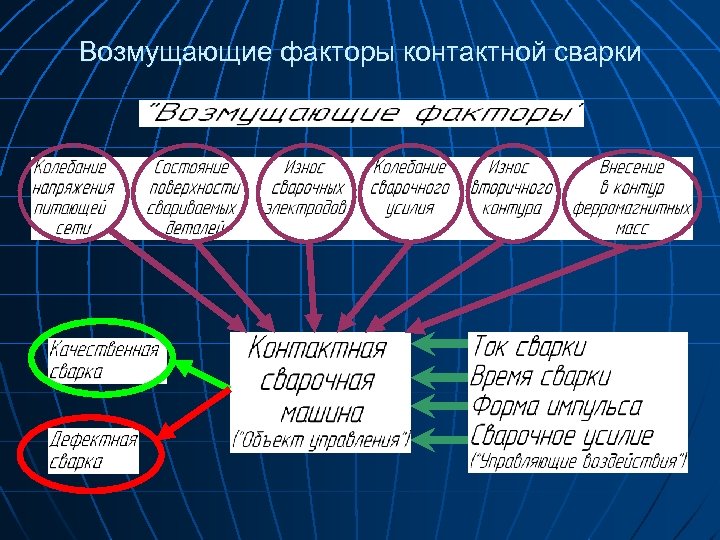

Возмущающие факторы контактной сварки

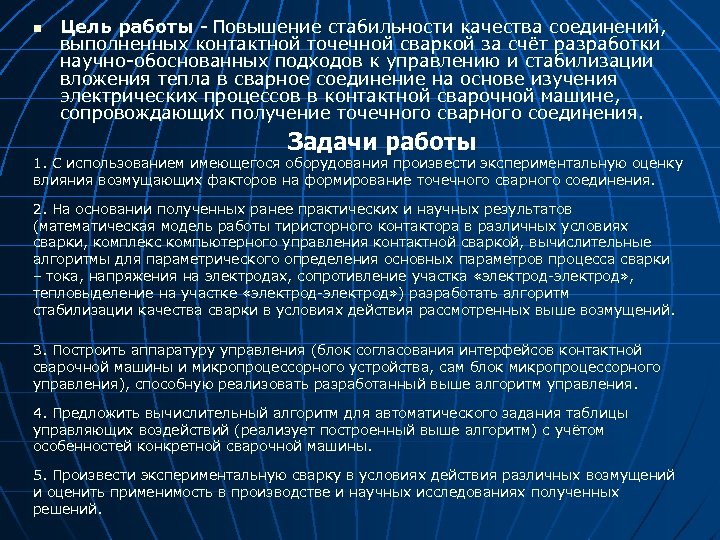

n Цель работы - Повышение стабильности качества соединений, выполненных контактной точечной сваркой за счёт разработки научно-обоснованных подходов к управлению и стабилизации вложения тепла в сварное соединение на основе изучения электрических процессов в контактной сварочной машине, сопровождающих получение точечного сварного соединения. Задачи работы 1. С использованием имеющегося оборудования произвести экспериментальную оценку влияния возмущающих факторов на формирование точечного сварного соединения. 2. На основании полученных ранее практических и научных результатов (математическая модель работы тиристорного контактора в различных условиях сварки, комплекс компьютерного управления контактной сваркой, вычислительные алгоритмы для параметрического определения основных параметров процесса сварки – тока, напряжения на электродах, сопротивление участка «электрод-электрод» , тепловыделение на участке «электрод-электрод» ) разработать алгоритм стабилизации качества сварки в условиях действия рассмотренных выше возмущений. 3. Построить аппаратуру управления (блок согласования интерфейсов контактной сварочной машины и микропроцессорного устройства, сам блок микропроцессорного управления), способную реализовать разработанный выше алгоритм управления. 4. Предложить вычислительный алгоритм для автоматического задания таблицы управляющих воздействий (реализует построенный выше алгоритм) с учётом особенностей конкретной сварочной машины. 5. Произвести экспериментальную сварку в условиях действия различных возмущений и оценить применимость в производстве и научных исследованиях полученных решений.
Управление контактной сваркой от ЭВМ

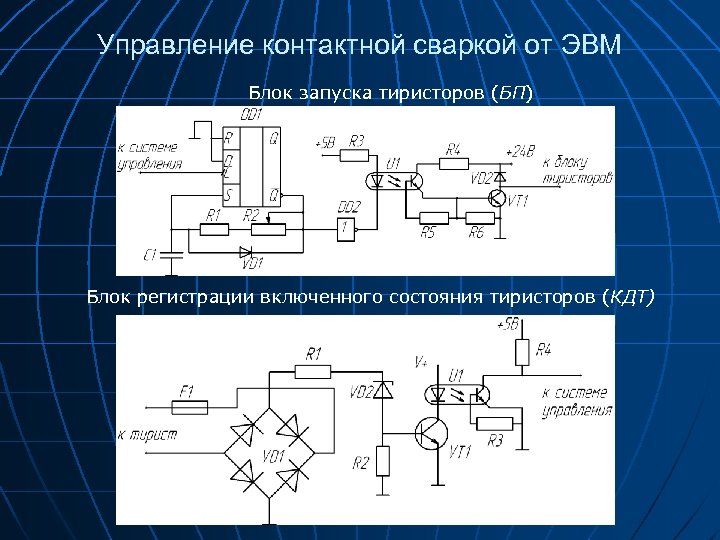

Управление контактной сваркой от ЭВМ Блок запуска тиристоров (БП) Блок регистрации включенного состояния тиристоров (КДТ)

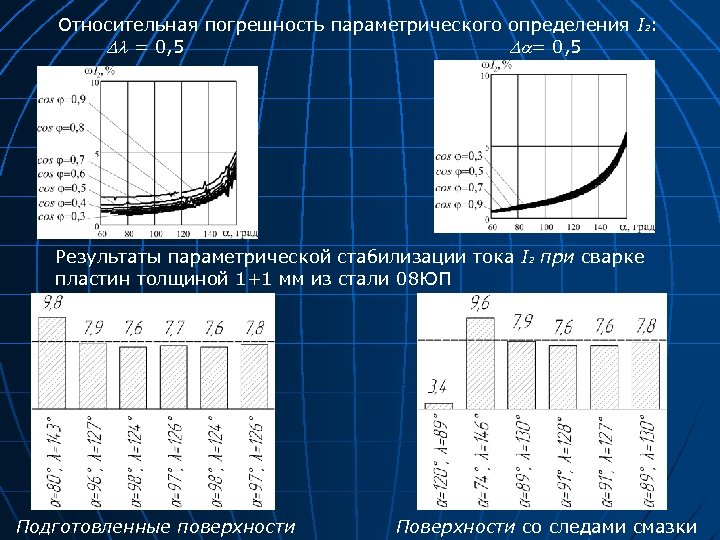

Относительная погрешность параметрического определения I 2: = 0, 5 Результаты параметрической стабилизации тока I 2 при сварке пластин толщиной 1+1 мм из стали 08 ЮП Подготовленные поверхности Поверхности со следами смазки

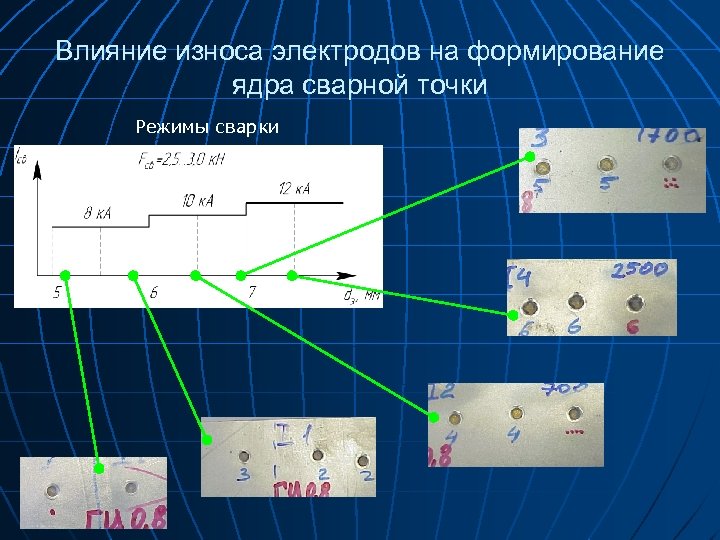

Влияние износа электродов на формирование ядра сварной точки Режимы сварки

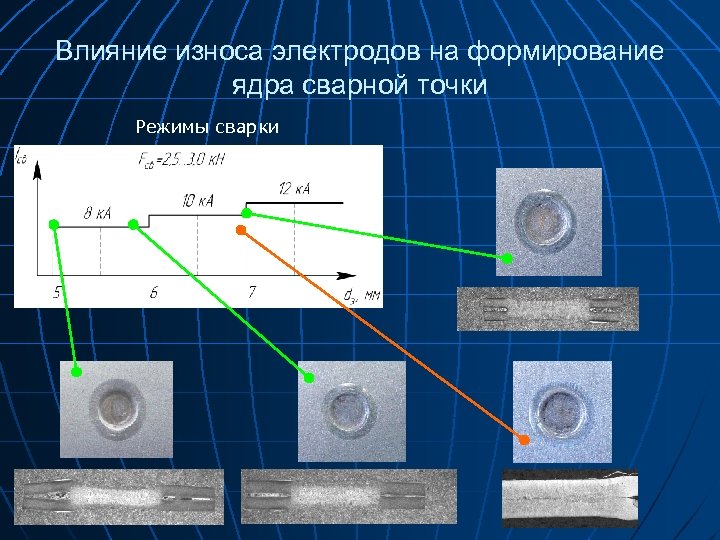

Влияние износа электродов на формирование ядра сварной точки Режимы сварки
Планируемые результаты работы: Публикаций в журналах ВАК -3 Заявок на патенты РФ -3 Новых лабораторных работ -2 Кандидатских диссертаций -1 А так же: - 1 выставочный стенд; - 2 регулятора контактной сварки + схемы и пр. документация; - 5… 7 докладов на конференциях; - 1 работа на конкурс студенческих работ РФ; - будет собран материал ещё на 2 кандидатские диссертации
Спасибо за внимание! Исполнители: Анциборов А. Н. - аспирант Комиренко А. В. , Климов В. С. , Михальков Р. В. , Шуткин И. В. - студенты Научный руководитель: к. т. н. , доцент Климов А. С.
