Повышение энергосбережения светопрозрачных фасадных конструкций с помощью электрообогреваемого стекла Повышение энергосбережения светопрозрачных фасадных конструкций с помощью электрообогреваемого стекла

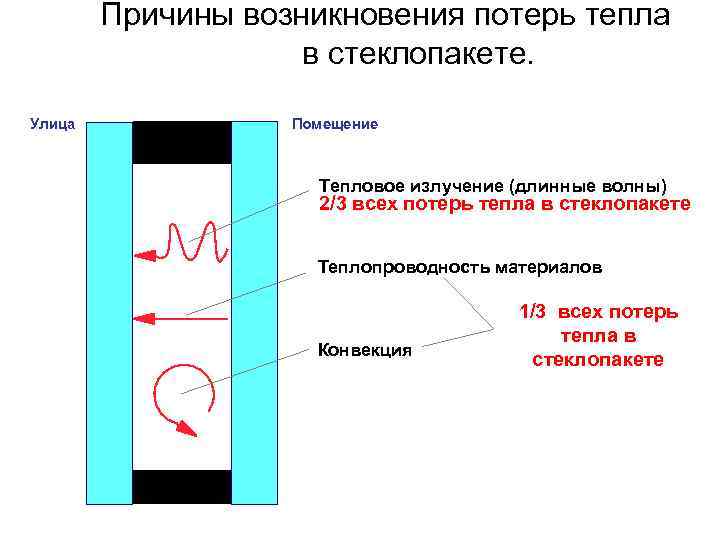

Причины возникновения потерь тепла в стеклопакете. Улица Помещение Тепловое излучение (длинные волны) 2/3 всех Причины возникновения потерь тепла в стеклопакете. Улица Помещение Тепловое излучение (длинные волны) 2/3 всех потерь тепла в стеклопакете Теплопроводность материалов Конвекция 1/3 всех потерь тепла в стеклопакете

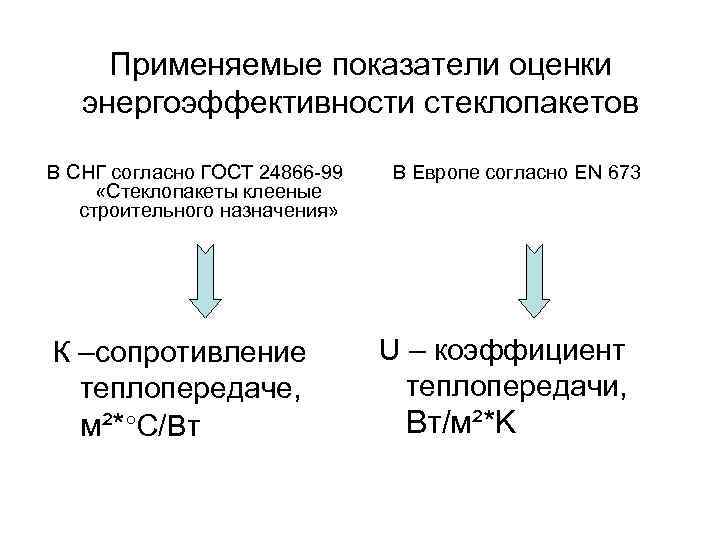

Применяемые показатели оценки энергоэффективности стеклопакетов В СНГ согласно ГОСТ 24866 -99 «Стеклопакеты клееные строительного Применяемые показатели оценки энергоэффективности стеклопакетов В СНГ согласно ГОСТ 24866 -99 «Стеклопакеты клееные строительного назначения» К –сопротивление теплопередаче, м²* С/Вт В Европе согласно ЕN 673 U – коэффициент теплопередачи, Вт/м²*K

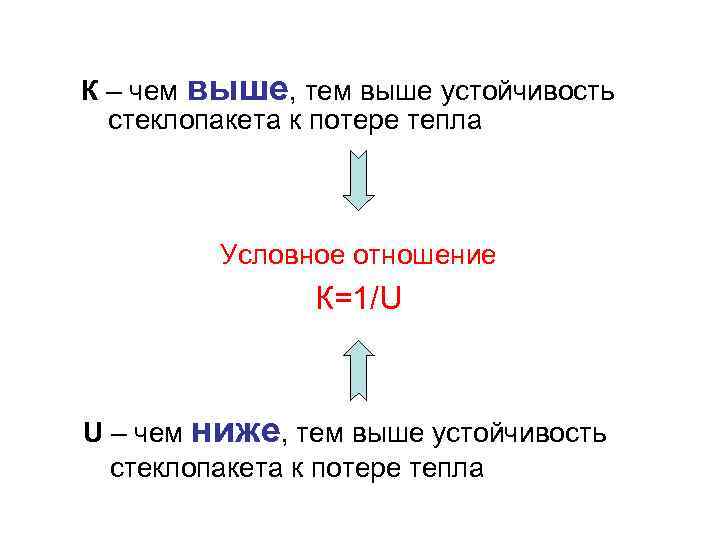

К – чем выше, тем выше устойчивость стеклопакета к потере тепла Условное отношение К=1/U К – чем выше, тем выше устойчивость стеклопакета к потере тепла Условное отношение К=1/U U – чем ниже, тем выше устойчивость стеклопакета к потере тепла

Стеклопакеты с электронагревом стекла Улица Помещение Нагреваемое K-покрытие Принцип работы основан на прохождении электрического Стеклопакеты с электронагревом стекла Улица Помещение Нагреваемое K-покрытие Принцип работы основан на прохождении электрического тока по стеклу с электропроводящим Кпокрытием. При этом выделяется тепло, величина которого определяется электрическим сопротивлением, силой и временем прохождения тока. t улица = t помещение 100% результат по энергосбережению

Пример расчета эффективности работы стеклопакетов с электронагревом при площади фасадного остекления 100 м 2. Пример расчета эффективности работы стеклопакетов с электронагревом при площади фасадного остекления 100 м 2. Улица -20 6 k Применение стеклопакета 8 -16 Ar-6 k Помещение +20 Применение стеклопакета с электронагревом: К=0, 6 м²* С/Вт Ш U=1, 67 Вт/м²* С Теплопотери составят: U*S с/п*(tвн- tнар) 1, 67*100*40= 6, 68 к. Вт Потребляемая мощность с учетом потерь = 40 Вт/м² 8 По площади фасада P 40*100=4000 Вт (4 к. Вт) 16+Ar Теплопотери составят: О Вт Экономия 6, 68 к. Вт – 4 к. Вт = 2, 68 к. Вт (65 к. Вт/час в сутки)

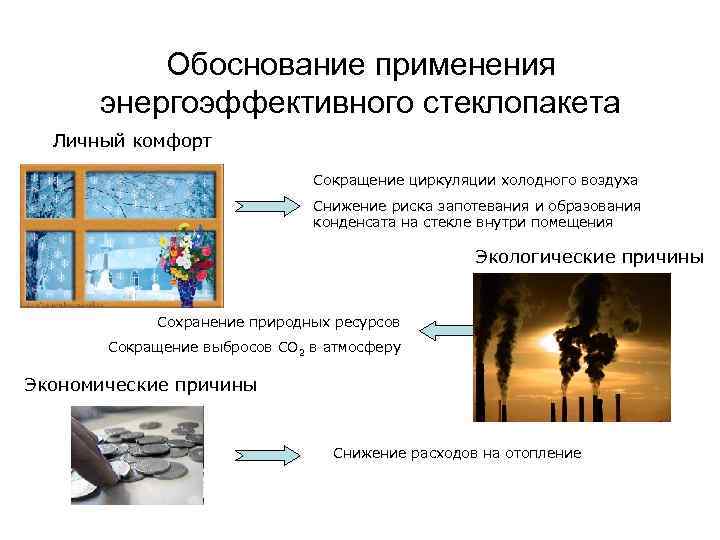

Обоснование применения энергоэффективного стеклопакета Личный комфорт Сокращение циркуляции холодного воздуха Снижение риска запотевания и Обоснование применения энергоэффективного стеклопакета Личный комфорт Сокращение циркуляции холодного воздуха Снижение риска запотевания и образования конденсата на стекле внутри помещения Экологические причины Сохранение природных ресурсов Сокращение выбросов СО 2 в атмосферу Экономические причины Снижение расходов на отопление
