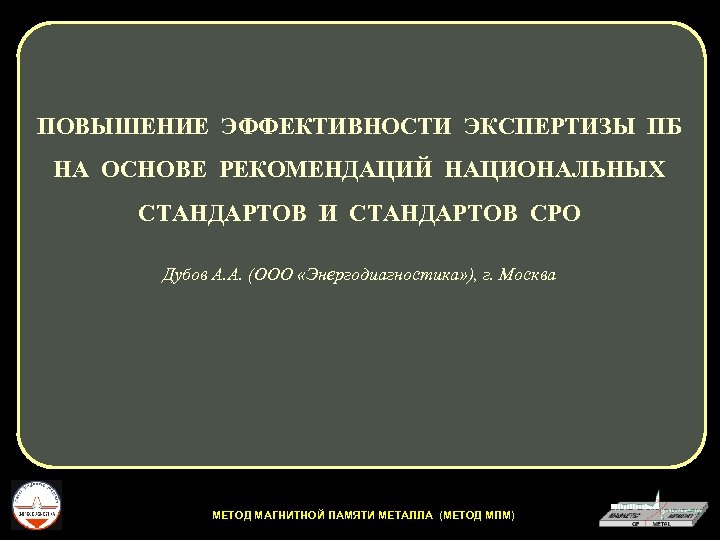

ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ ЭКСПЕРТИЗЫ ПБ НА ОСНОВЕ РЕКОМЕНДАЦИЙ НАЦИОНАЛЬНЫХ СТАНДАРТОВ И СТАНДАРТОВ СРО Дубов А. А. (ООО «Энергодиагностика» ), г. Москва МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)

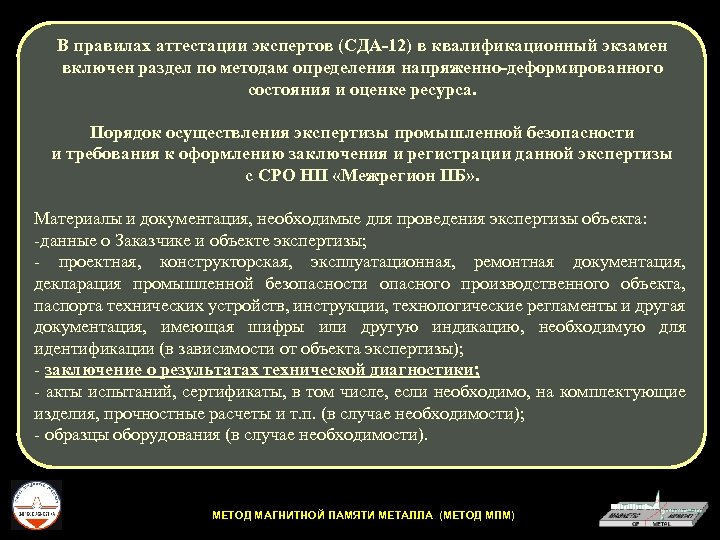

В правилах аттестации экспертов (СДА-12) в квалификационный экзамен включен раздел по методам определения напряженно-деформированного состояния и оценке ресурса. Порядок осуществления экспертизы промышленной безопасности и требования к оформлению заключения и регистрации данной экспертизы с СРО НП «Межрегион ПБ» . Материалы и документация, необходимые для проведения экспертизы объекта: -данные о Заказчике и объекте экспертизы; - проектная, конструкторская, эксплуатационная, ремонтная документация, декларация промышленной безопасности опасного производственного объекта, паспорта технических устройств, инструкции, технологические регламенты и другая документация, имеющая шифры или другую индикацию, необходимую для идентификации (в зависимости от объекта экспертизы); - заключение о результатах технической диагностики; - акты испытаний, сертификаты, в том числе, если необходимо, на комплектующие изделия, прочностные расчеты и т. п. (в случае необходимости); - образцы оборудования (в случае необходимости). МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)

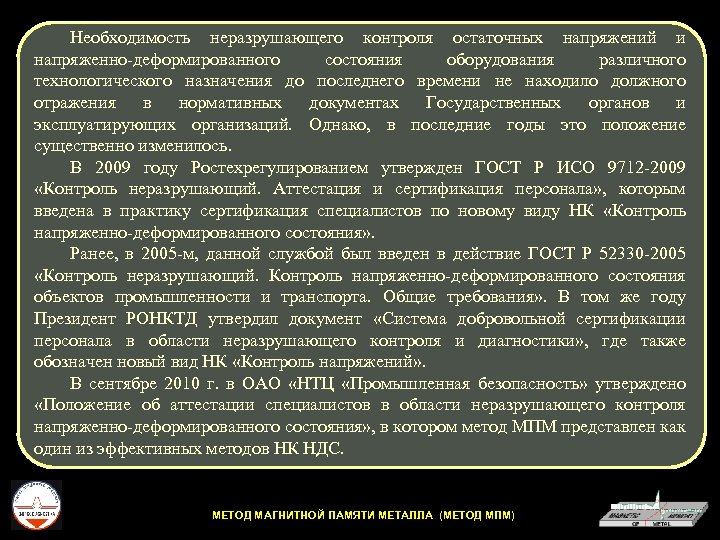

Необходимость неразрушающего контроля остаточных напряжений и напряженно-деформированного состояния оборудования различного технологического назначения до последнего времени не находило должного отражения в нормативных документах Государственных органов и эксплуатирующих организаций. Однако, в последние годы это положение существенно изменилось. В 2009 году Ростехрегулированием утвержден ГОСТ Р ИСО 9712 -2009 «Контроль неразрушающий. Аттестация и сертификация персонала» , которым введена в практику сертификация специалистов по новому виду НК «Контроль напряженно-деформированного состояния» . Ранее, в 2005 -м, данной службой был введен в действие ГОСТ Р 52330 -2005 «Контроль неразрушающий. Контроль напряженно-деформированного состояния объектов промышленности и транспорта. Общие требования» . В том же году Президент РОНКТД утвердил документ «Система добровольной сертификации персонала в области неразрушающего контроля и диагностики» , где также обозначен новый вид НК «Контроль напряжений» . В сентябре 2010 г. в ОАО «НТЦ «Промышленная безопасность» утверждено «Положение об аттестации специалистов в области неразрушающего контроля напряженно-деформированного состояния» , в котором метод МПМ представлен как один из эффективных методов НК НДС. МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)

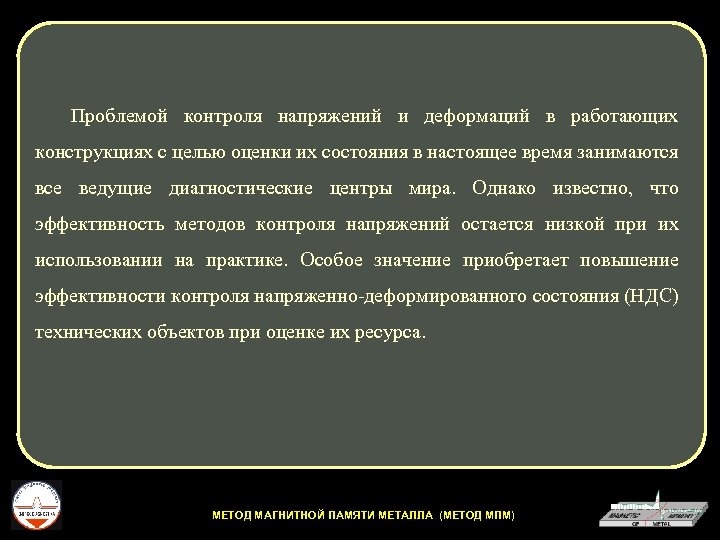

Проблемой контроля напряжений и деформаций в работающих конструкциях с целью оценки их состояния в настоящее время занимаются все ведущие диагностические центры мира. Однако известно, что эффективность методов контроля напряжений остается низкой при их использовании на практике. Особое значение приобретает повышение эффективности контроля напряженно-деформированного состояния (НДС) технических объектов при оценке их ресурса. МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)

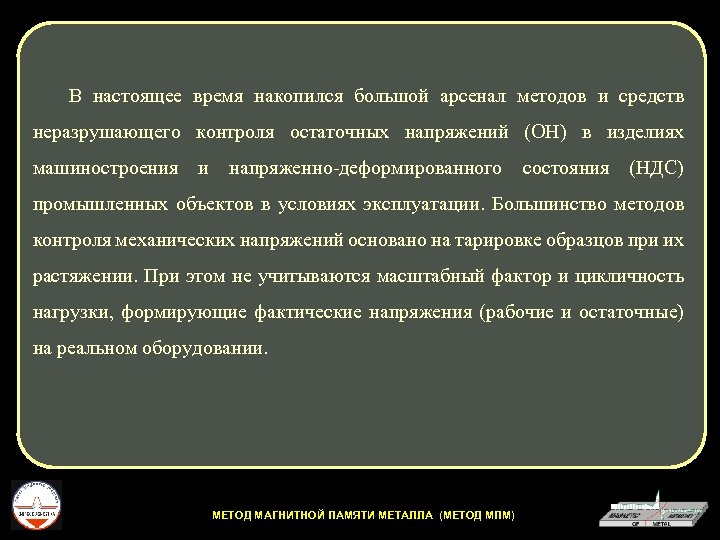

В настоящее время накопился большой арсенал методов и средств неразрушающего контроля остаточных напряжений (ОН) в изделиях машиностроения и напряженно-деформированного состояния (НДС) промышленных объектов в условиях эксплуатации. Большинство методов контроля механических напряжений основано на тарировке образцов при их растяжении. При этом не учитываются масштабный фактор и цикличность нагрузки, формирующие фактические напряжения (рабочие и остаточные) на реальном оборудовании. МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)

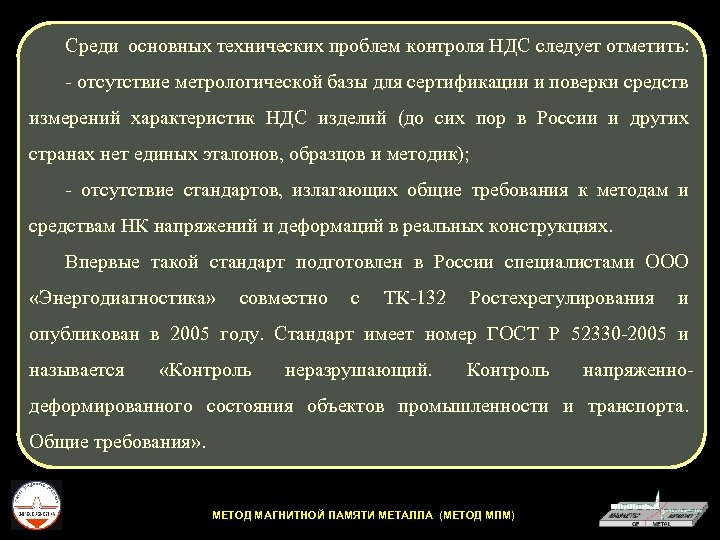

Среди основных технических проблем контроля НДС следует отметить: - отсутствие метрологической базы для сертификации и поверки средств измерений характеристик НДС изделий (до сих пор в России и других странах нет единых эталонов, образцов и методик); - отсутствие стандартов, излагающих общие требования к методам и средствам НК напряжений и деформаций в реальных конструкциях. Впервые такой стандарт подготовлен в России специалистами ООО «Энергодиагностика» совместно с ТК-132 Ростехрегулирования и опубликован в 2005 году. Стандарт имеет номер ГОСТ Р 52330 -2005 и называется «Контроль неразрушающий. Контроль напряженно- деформированного состояния объектов промышленности и транспорта. Общие требования» . МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)
Известно, что основными источниками повреждений оборудования и конструкций являются зоны концентрации напряжений (ЗКН), обусловленные технологическими дефектами изготовления, рабочими нагрузками или их сочетаниями. Наличие ЗКН как на новых изделиях, так и на изделиях, бывших в эксплуатации, значительно снижает их ресурс. Поэтому контроль напряженнодеформированного состояния изделий и определение ЗКН с использованием средств неразрушающего контроля представляется в ГОСТ Р 52330 -2005 наиболее важной задачей при контроле НДС. МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)

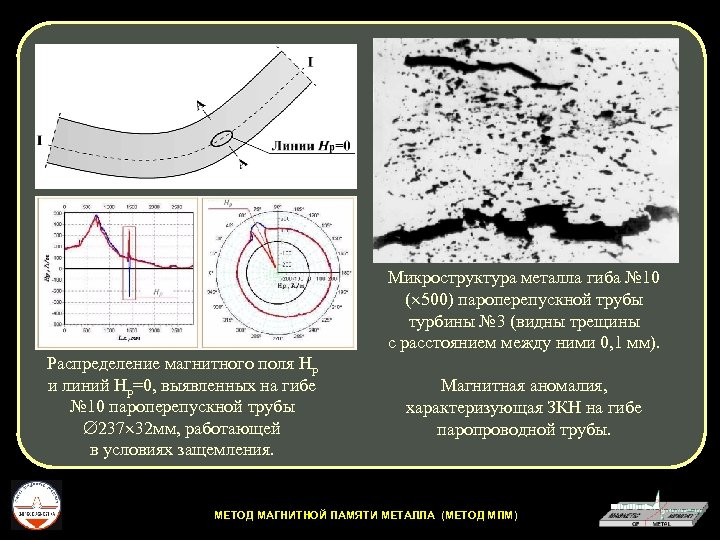

Микроструктура металла гиба № 10 ( 500) пароперепускной трубы турбины № 3 (видны трещины с расстоянием между ними 0, 1 мм). Распределение магнитного поля Нр и линий Нр=0, выявленных на гибе № 10 пароперепускной трубы 237 32 мм, работающей в условиях защемления. Магнитная аномалия, характеризующая ЗКН на гибе паропроводной трубы. МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)
Результаты контроля лопаток №№ 31, 32 и 33 ступени № 38 РНД турбины К-300 -240 блока № 1 Конаковской ГРЭС. Расположение линий Нр=0, соответствующих линиям концентрации напряжений (КН), зафиксированных при контроле лопаток № 32 (а) и № 33 (б) ступени № 33: – зоны металлографического исследования. МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)

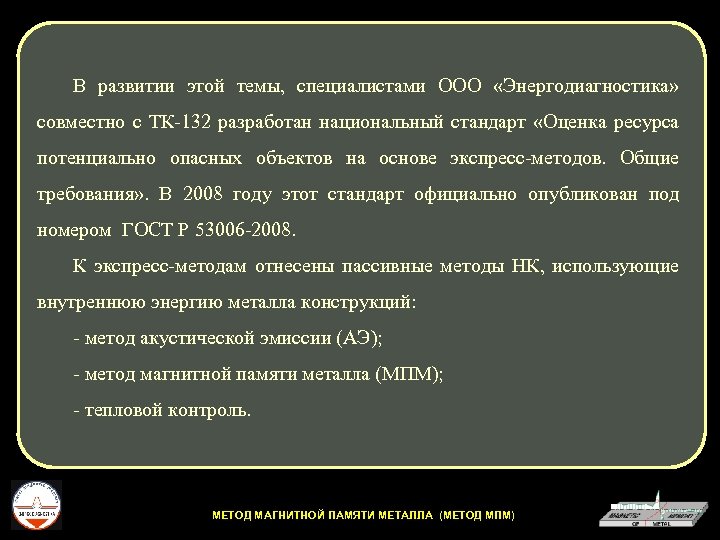

В развитии этой темы, специалистами ООО «Энергодиагностика» совместно с ТК-132 разработан национальный стандарт «Оценка ресурса потенциально опасных объектов на основе экспресс-методов. Общие требования» . В 2008 году этот стандарт официально опубликован под номером ГОСТ Р 53006 -2008. К экспресс-методам отнесены пассивные методы НК, использующие внутреннюю энергию металла конструкций: - метод акустической эмиссии (АЭ); - метод магнитной памяти металла (МПМ); - тепловой контроль. МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)

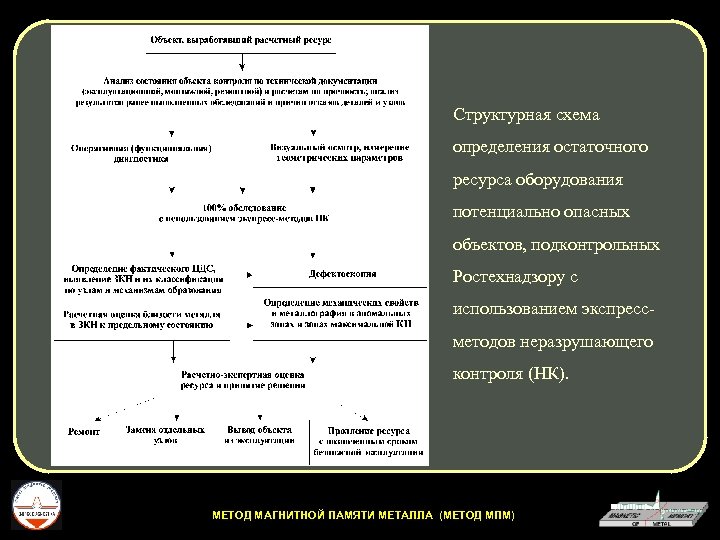

Структурная схема определения остаточного ресурса оборудования потенциально опасных объектов, подконтрольных Ростехнадзору с использованием экспрессметодов неразрушающего контроля (НК). МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)

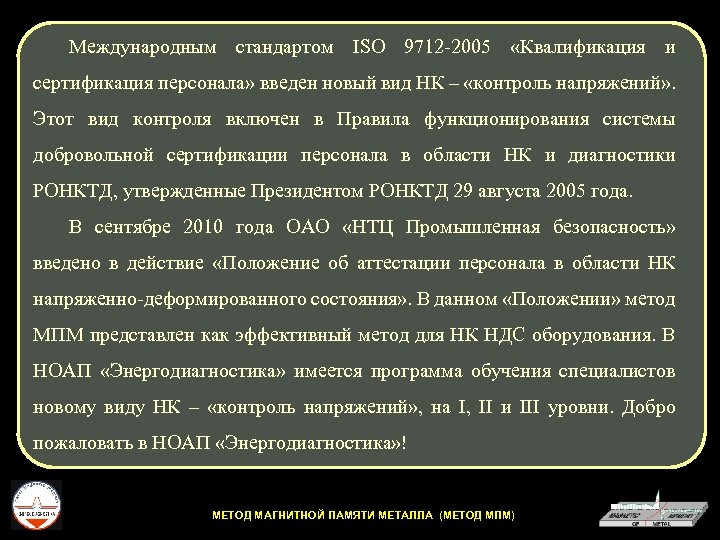

Международным стандартом ISO 9712 -2005 «Квалификация и сертификация персонала» введен новый вид НК – «контроль напряжений» . Этот вид контроля включен в Правила функционирования системы добровольной сертификации персонала в области НК и диагностики РОНКТД, утвержденные Президентом РОНКТД 29 августа 2005 года. В сентябре 2010 года ОАО «НТЦ Промышленная безопасность» введено в действие «Положение об аттестации персонала в области НК напряженно-деформированного состояния» . В данном «Положении» метод МПМ представлен как эффективный метод для НК НДС оборудования. В НОАП «Энергодиагностика» имеется программа обучения специалистов новому виду НК – «контроль напряжений» , на I, II и III уровни. Добро пожаловать в НОАП «Энергодиагностика» ! МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА (МЕТОД МПМ)
