Повышение эффективности блока комплексной очистки ВРУ. ВЫПОЛНИЛ: НИТЧЕНКО К. А. СТУДЕНТ ГРУППЫ ТЭ-14 -1 Повышение эффективности блока комплексной очистки ВРУ. ВЫПОЛНИЛ: НИТЧЕНКО К. А. СТУДЕНТ ГРУППЫ ТЭ-14 -1 РУКОВОДИТЕЛЬ: ШАРАПОВ А. И.

Цель работы § Исследовать работу кожухотрубчатого теплообменного аппарата. § Произвести сравнительный анализ ТА. § Цель работы § Исследовать работу кожухотрубчатого теплообменного аппарата. § Произвести сравнительный анализ ТА. § Разработать мероприятия по энергосбережению.

Постановка задачи § Составление теплового баланса. § Выполнить конструктивный расчет. § Выполнить поверочный расчет. Постановка задачи § Составление теплового баланса. § Выполнить конструктивный расчет. § Выполнить поверочный расчет.

Установка БКО Теплообменный аппарат Установка БКО Теплообменный аппарат

Кожухотрубчатый теплообменный аппарат Картинка( схема ТА) Кожухотрубчатый теплообменный аппарат Картинка( схема ТА)

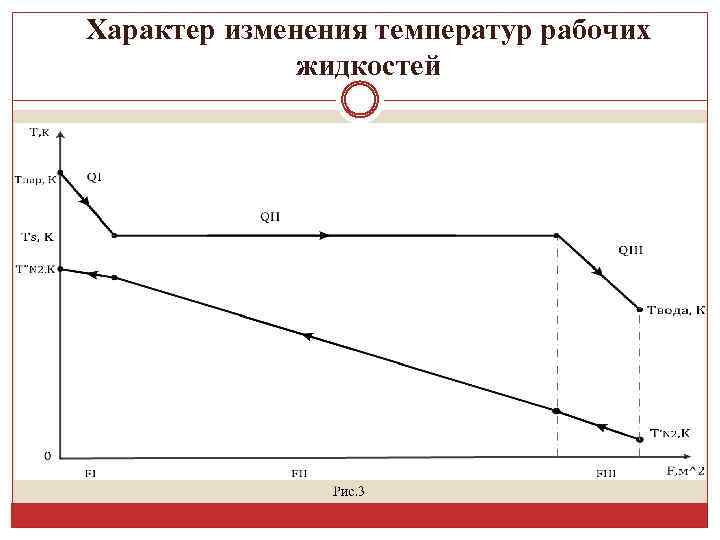

Характер изменения температур рабочих жидкостей Характер изменения температур рабочих жидкостей

Тепловой баланс ТА. Тепловой баланс ТА.

Поверочный расчет Участок FI (пер. пар) Участок FII ( нас. пар) Nu Re Pr Поверочный расчет Участок FI (пер. пар) Участок FII ( нас. пар) Nu Re Pr α Вт/м^2∙K 777, 905 862068, 970 0, 650 1212, 287 λ Вт/м∙К 0, 665 α Вт/м^2∙K μ Па∙с 141, 22∙ 10^-6 15873, 750 ρs кг/м^3 866, 380 Nu 28, 563 Участок FI (N 2) Re Pr Участок FII (N 2) Re Pr 10243, 903 0, 670 Nu 266, 610 α Вт/м^2∙K Nu 50, 053 37, 757 14358, 970 0, 684 Участок FIII ( конденсат) Re Pr α Вт/м^2∙K 64766, 840 1, 049 8211, 600 Nu 54, 570 Участок FII (N 2) Re Pr 22400, 000 0, 700 α Вт/м^2∙K 63, 140 При расчетах принимались рекомендуемые скорости течения теплоносителей: Wпар= 50 м/с; WN 2 = 16 м/c; α Вт/м^2∙K 56, 636

 Конструктивный расчет k , Вт/м^2∙K 3, 184 k , Вт/м^2∙K 3, 716 k Конструктивный расчет k , Вт/м^2∙K 3, 184 k , Вт/м^2∙K 3, 716 k , Вт/м^2∙K 4, 126 Участок FI n, шт 2058, 000 dср, м 88, 486 Участок FII n, шт 2058, 000 ∆t 106, 183 Участок FIII n, шт 2058, 000 ∆t, К 60, 287 ∆t F, м^2 42, 21 l, м 0, 285 0, 023 F, м^2 358, 195 l, м 2, 410 dср, м 0, 023 F, м^2 67, 77 l, м 0, 456 0, 023 ∑l=l. I + l. III=0, 284+2, 41+0, 456=3, 15 м ∑F=FI+FIII=42, 21+358, 195+67, 77=468, 175 м^2

Выводы Был произведен конструктивный и поверочный расчет кожухотрубчатого ТА, в результате которого мы определили Выводы Был произведен конструктивный и поверочный расчет кожухотрубчатого ТА, в результате которого мы определили основные термодинамические и геометрические параметры. В дальнейшем будет произведен сравнительный анализ ТА, с условием изменения материала труб и других конструктивных особенностей, а так же выполнен расчет экономической составляющей.
