Повторение теоретического материала Тема: САПР Компас: построение пространственных моделей.

Назовите основные элементы окна системы Компас-3 D? 1 2 4 3 5 6 7 8 9 12 10 11 Помощь

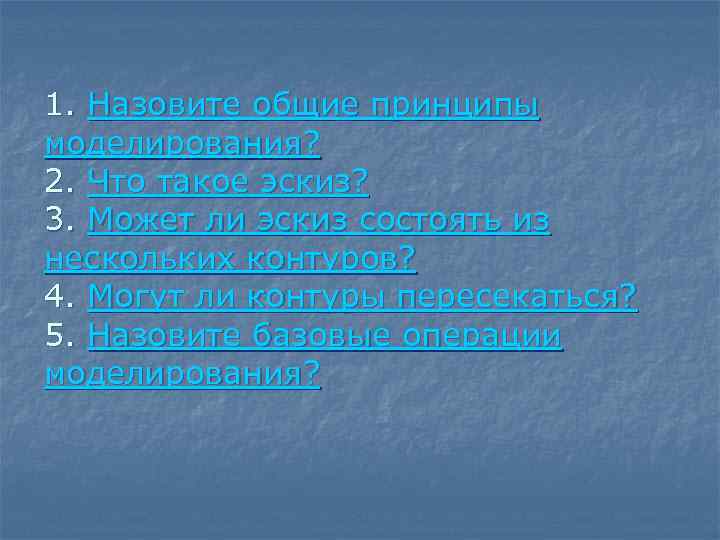

1. Назовите общие принципы моделирования? 2. Что такое эскиз? 3. Может ли эскиз состоять из нескольких контуров? 4. Могут ли контуры пересекаться? 5. Назовите базовые операции моделирования?

Главное окно системы КОМПАС 3 D Стандартная панель Панель текущее состояние Панель Вид Главное меню Заголовок окна Дерево Модели Модель Компактная панель Строка сообщений Назад Курсор системы Окно Модели Панель свойств Дальше

Общие принципы моделирования Принцип моделирования – последовательное выполнение операций объединения, вычитания и пересечения над простыми объемными элементами. 1 -Создание призмы. 2 -Добавление цилиндра. 3 -Добавление усеченной пирамиды. 4 -Вычитание цилиндра. 5 -Вычитание двух цилиндров. 6 -Добавление фасок и скруглений. Дальше

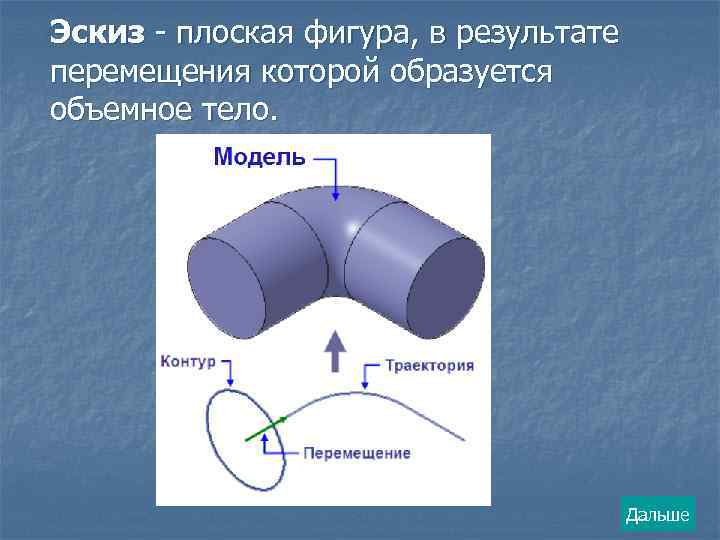

Эскиз - плоская фигура, в результате перемещения которой образуется объемное тело. Дальше

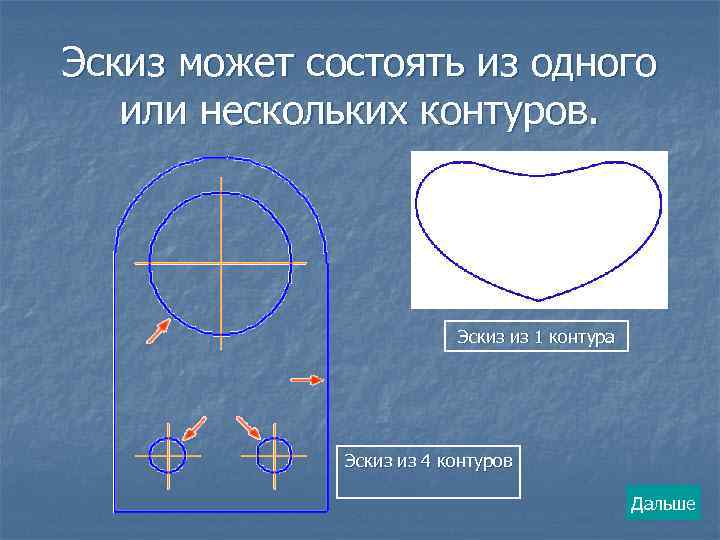

Эскиз может состоять из одного или нескольких контуров. Эскиз из 1 контура Эскиз из 4 контуров Дальше

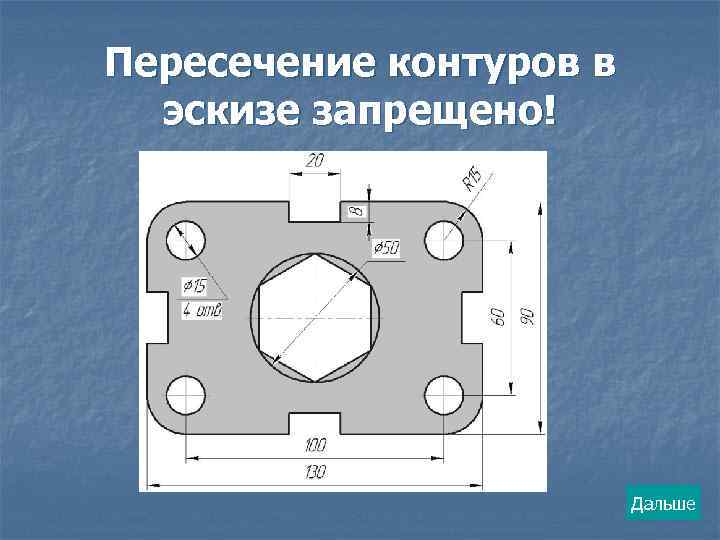

Пересечение контуров в эскизе запрещено! Дальше

Базовые операции моделирования Операция выдавливания − выдавливание эскиза перпендикулярно его плоскости

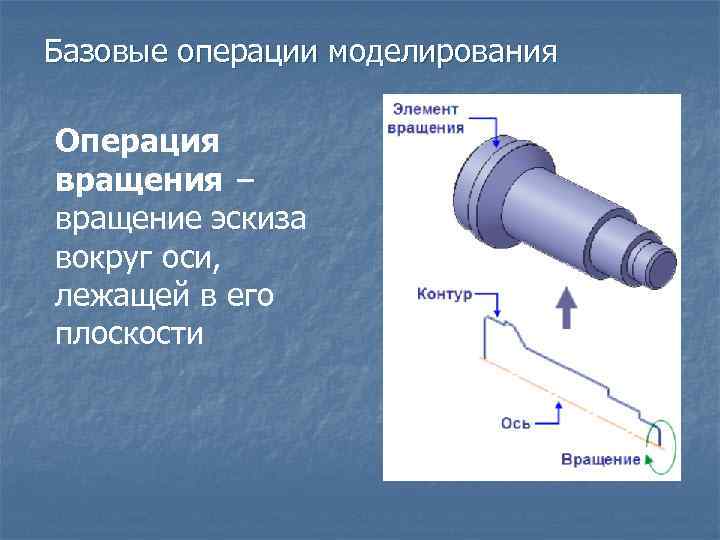

Базовые операции моделирования Операция вращения − вращение эскиза вокруг оси, лежащей в его плоскости

Базовые операции моделирования Кинематическая операция − перемещение эскиза вдоль направляющей

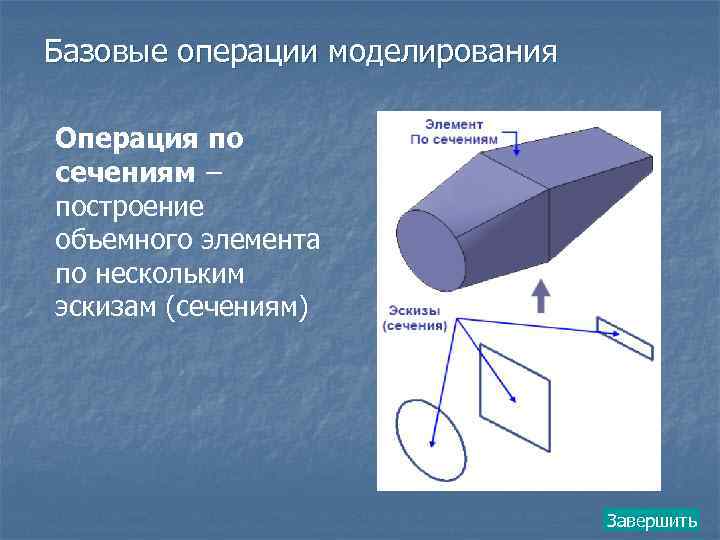

Базовые операции моделирования Операция по сечениям − построение объемного элемента по нескольким эскизам (сечениям) Завершить

Спасибо за внимание!
