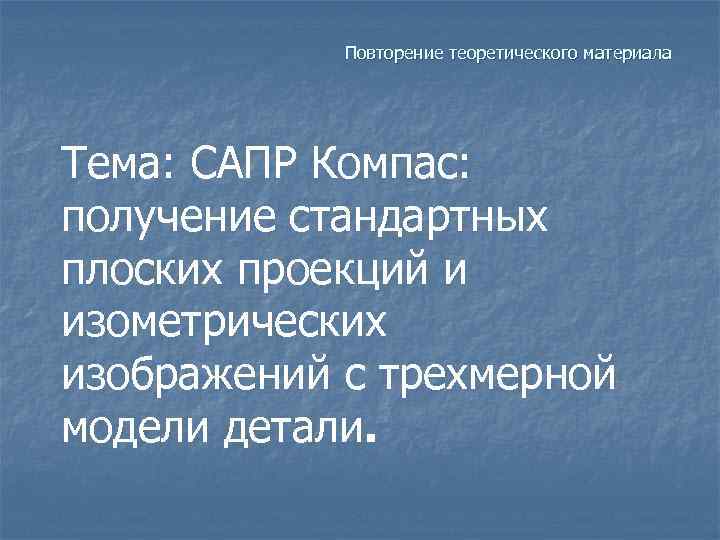

Повторение теоретического материала Тема: САПР Компас: получение стандартных плоских проекций и изометрических изображений с трехмерной модели детали.

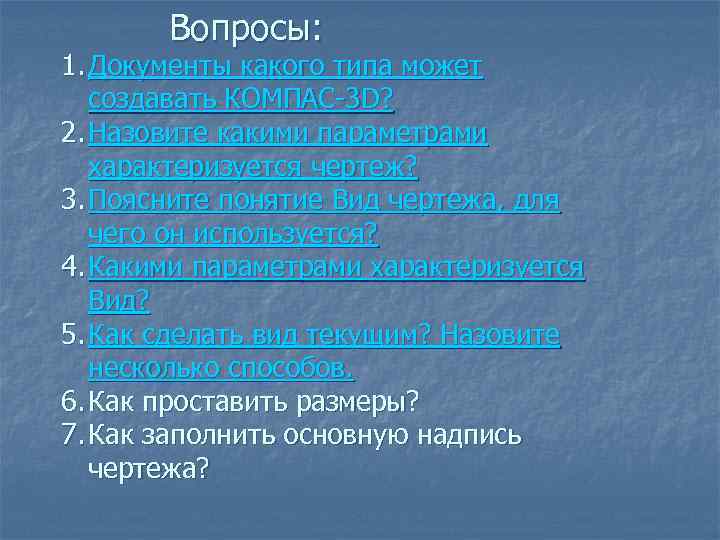

Вопросы: 1. Документы какого типа может создавать КОМПАС-3 D? 2. Назовите какими параметрами характеризуется чертеж? 3. Поясните понятие Вид чертежа, для чего он используется? 4. Какими параметрами характеризуется Вид? 5. Как сделать вид текущим? Назовите несколько способов. 6. Как проставить размеры? 7. Как заполнить основную надпись чертежа?

САПР КОМПАС-3 D может создавать документы 6 типов: Дальше

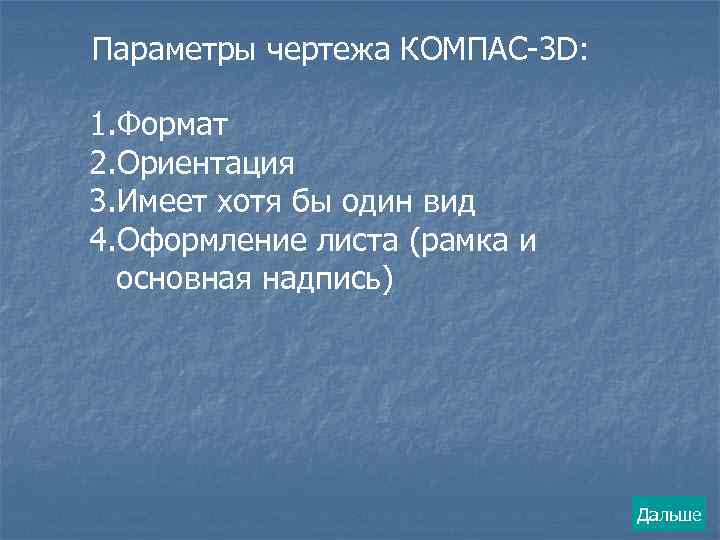

Параметры чертежа КОМПАС-3 D: 1. Формат 2. Ориентация 3. Имеет хотя бы один вид 4. Оформление листа (рамка и основная надпись) Дальше

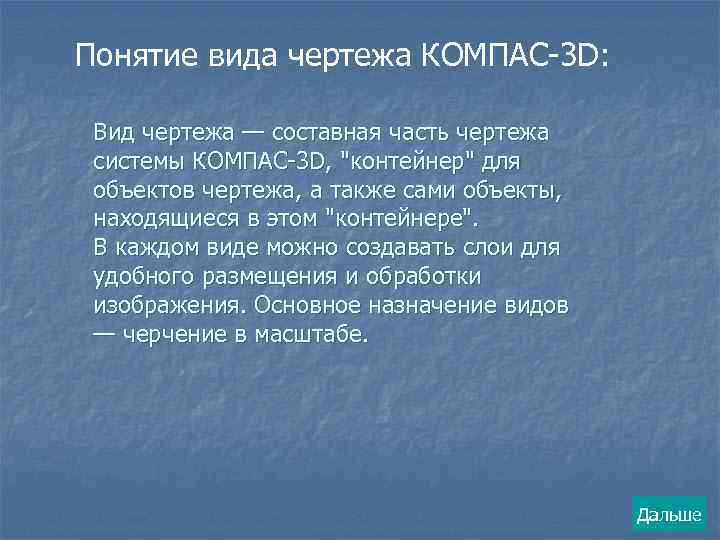

Понятие вида чертежа КОМПАС-3 D: Вид чертежа — составная часть чертежа системы КОМПАС-3 D, "контейнер" для объектов чертежа, а также сами объекты, находящиеся в этом "контейнере". В каждом виде можно создавать слои для удобного размещения и обработки изображения. Основное назначение видов — черчение в масштабе. Дальше

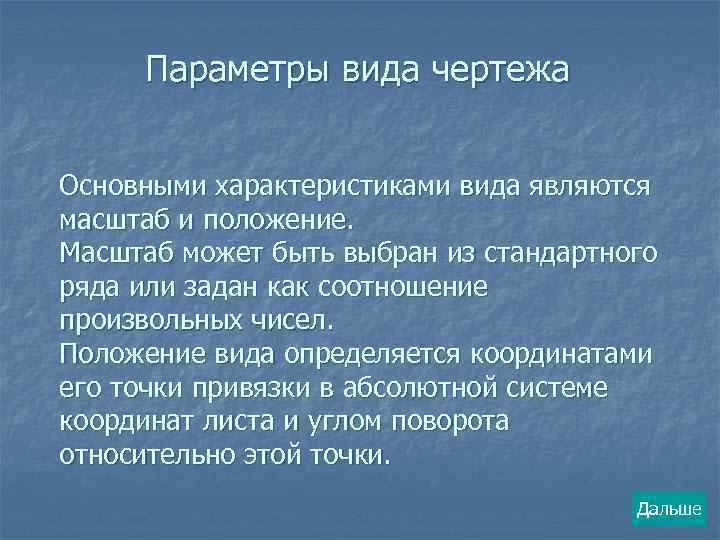

Параметры вида чертежа Основными характеристиками вида являются масштаб и положение. Масштаб может быть выбран из стандартного ряда или задан как соотношение произвольных чисел. Положение вида определяется координатами его точки привязки в абсолютной системе координат листа и углом поворота относительно этой точки. Дальше

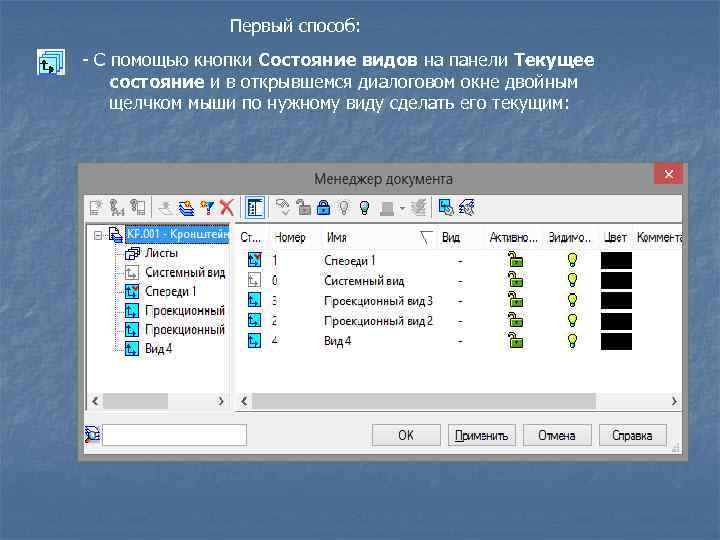

Первый способ: - С помощью кнопки Состояние видов на панели Текущее состояние и в открывшемся диалоговом окне двойным щелчком мыши по нужному виду сделать его текущим:

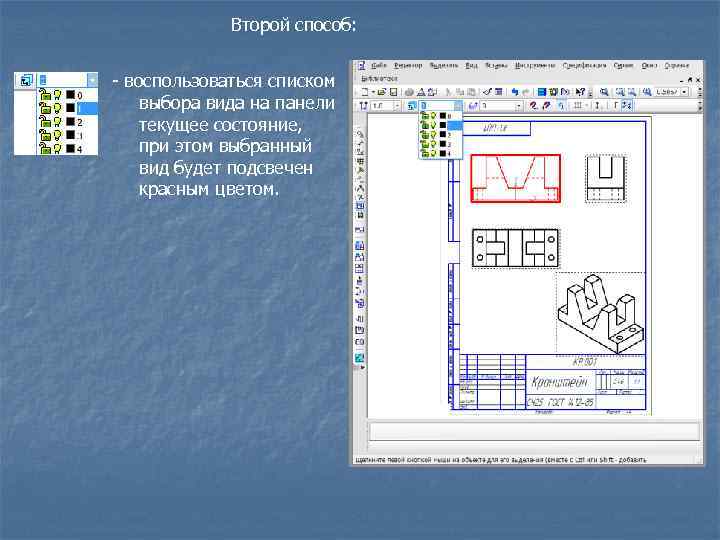

Второй способ: - воспользоваться списком выбора вида на панели текущее состояние, при этом выбранный вид будет подсвечен красным цветом.

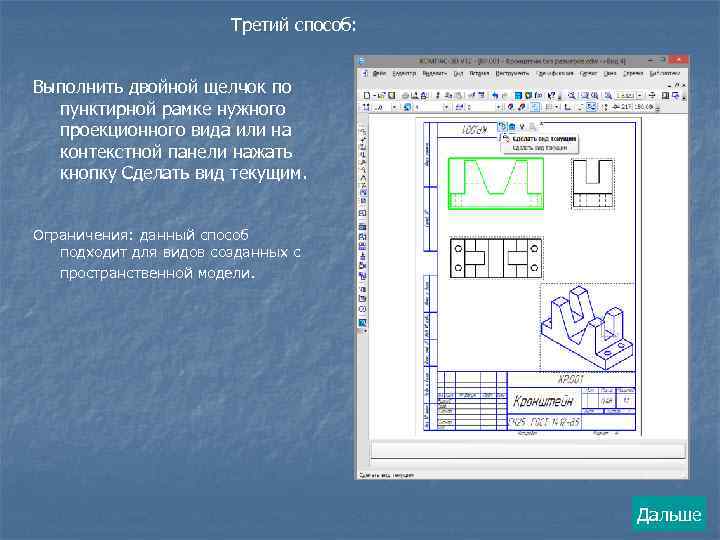

Третий способ: Выполнить двойной щелчок по пунктирной рамке нужного проекционного вида или на контекстной панели нажать кнопку Сделать вид текущим. Ограничения: данный способ подходит для видов созданных с пространственной модели. Дальше
