Поверхности вращения Поверхность α образованная вращением

Зарегистрируйтесь, чтобы просмотреть полный документ!

РЕГИСТРАЦИЯ

Поверхности вращения

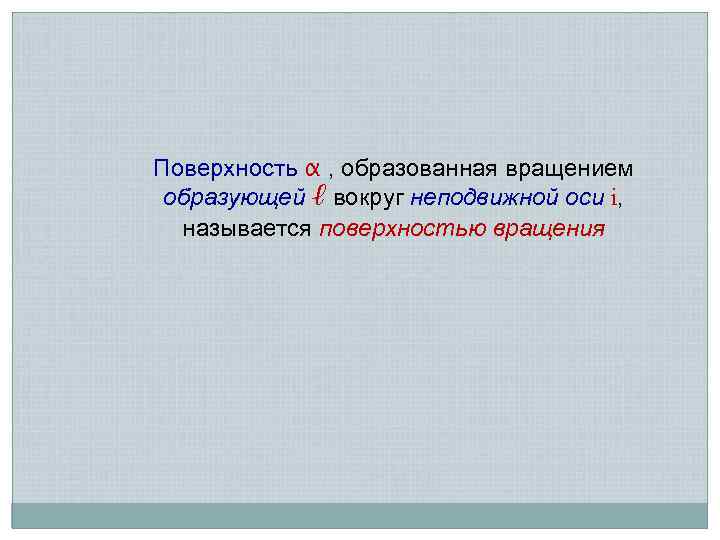

Поверхность α , образованная вращением образующей ℓ вокруг неподвижной оси i, называется поверхностью вращения

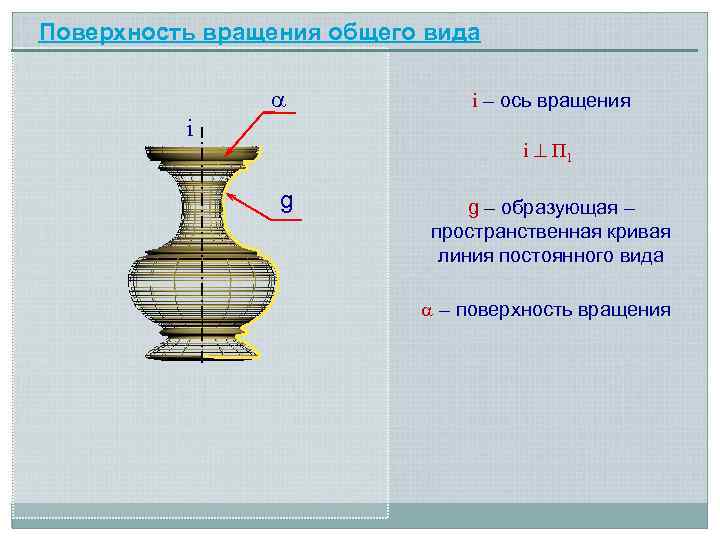

Поверхность вращения общего вида i i – ось вращения i П 1 g g – образующая – пространственная кривая линия постоянного вида – поверхность вращения

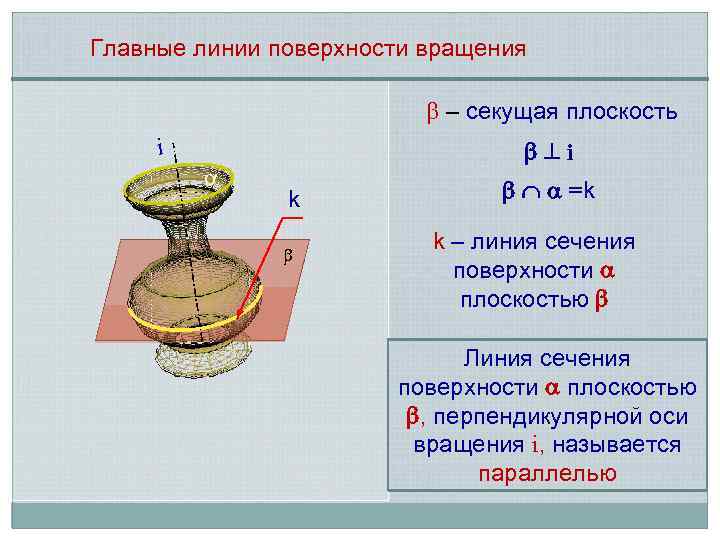

Главные линии поверхности вращения – секущая плоскость i i k =k k – линия сечения поверхности плоскостью Линия сечения поверхности плоскостью , перпендикулярной оси вращения i, называется параллелью

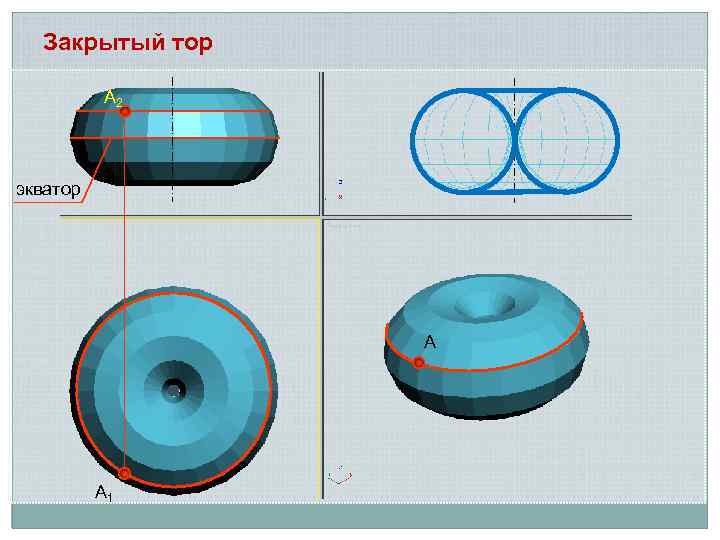

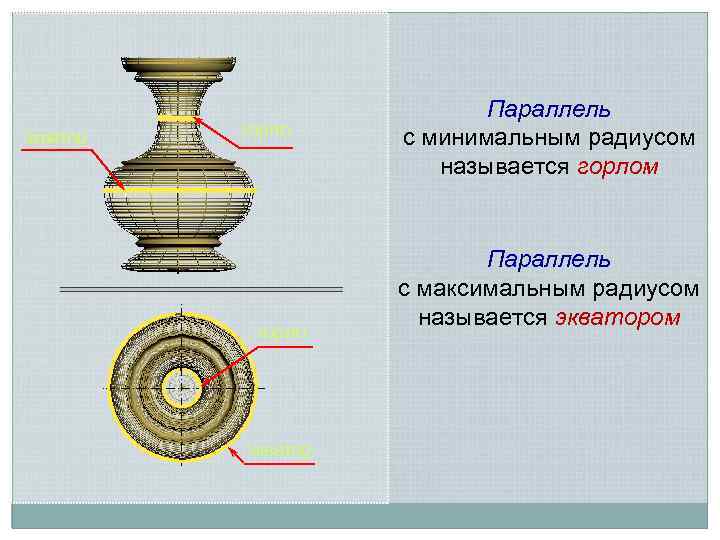

экватор горло экватор Параллель с минимальным радиусом называется горлом Параллель с максимальным радиусом называется экватором

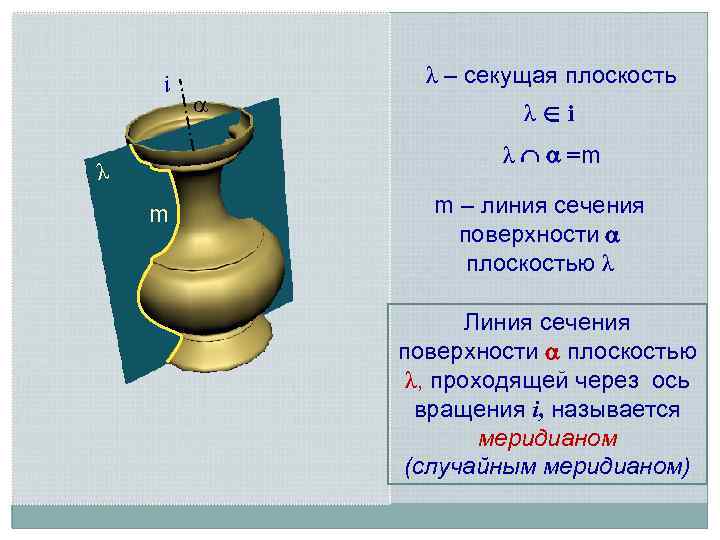

i λ – секущая плоскость λ∈i λ =m λ m m – линия сечения поверхности плоскостью λ Линия сечения поверхности плоскостью λ, проходящей через ось вращения i, называется меридианом (случайным меридианом)

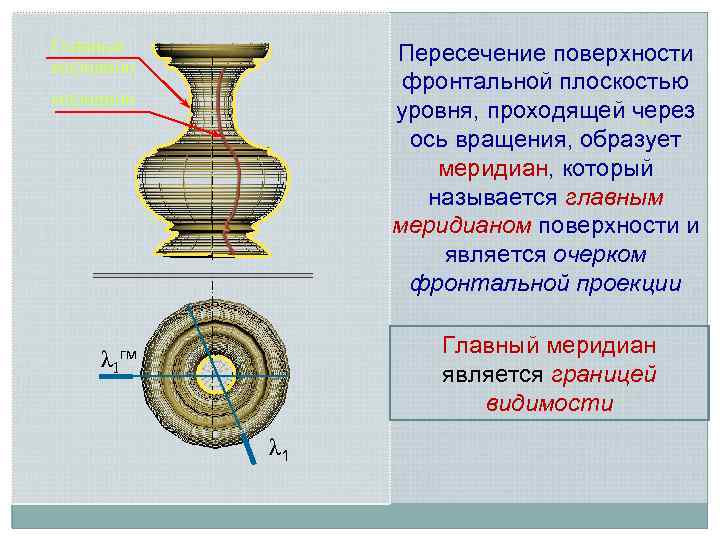

Главный меридиан Пересечение поверхности фронтальной плоскостью уровня, проходящей через ось вращения, образует меридиан, который называется главным меридианом поверхности и является очерком фронтальной проекции меридиан Главный меридиан является границей видимости λ 1 гм λ 1

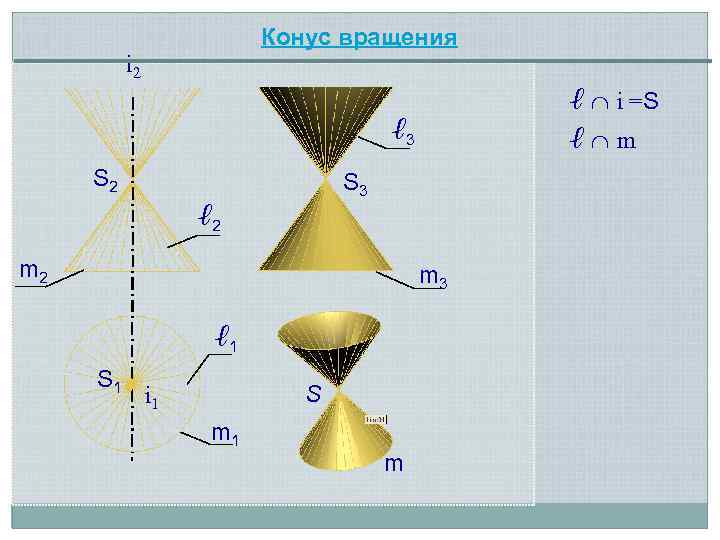

Конус вращения i 2 ℓ i =S ℓ 3 S 2 ℓ m S 3 ℓ 2 m 3 ℓ 1 S i 1 m

Принадлежность точки поверхности

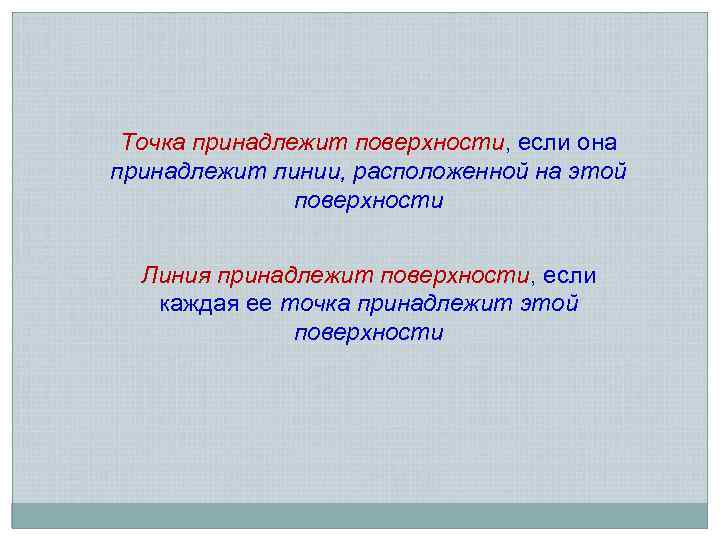

Точка принадлежит поверхности, если она принадлежит линии, расположенной на этой поверхности Линия принадлежит поверхности, если каждая ее точка принадлежит этой поверхности

Среди точек кривой выделяют опорные точки: – экстремальные точки – высшая и низшая, крайняя левая и крайняя правая, самая далекая и самая ближняя точки кривой; – граничные точки видимости кривой, принадлежащей поверхности, лежат на очерках поверхности и отделяют видимую часть поверхности от ее невидимой части
