Поверхности вращения Поверхность α , образованная вращением

Поверхности вращения

Поверхность α , образованная вращением образующей ℓ вокруг неподвижной оси i, называется поверхностью вращения

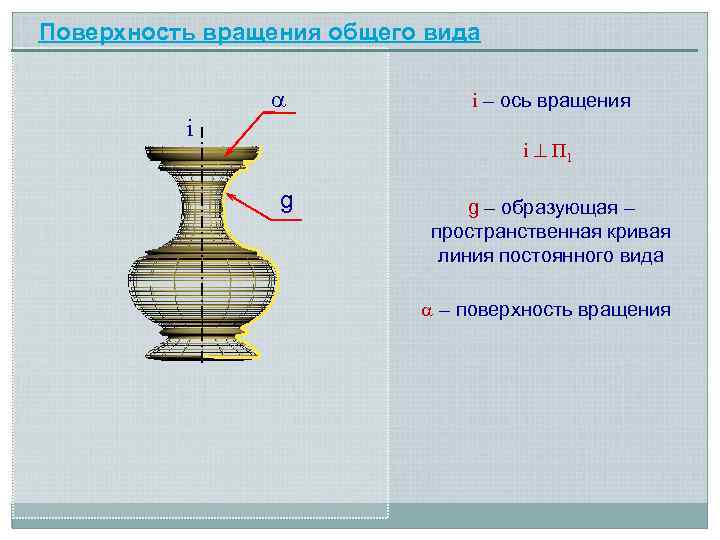

Поверхность вращения общего вида i – ось вращения i i П 1 g – образующая – пространственная кривая линия постоянного вида – поверхность вращения

Главные линии поверхности вращения – секущая плоскость i k =k k – линия сечения поверхности плоскостью Линия сечения поверхности плоскостью , перпендикулярной оси вращения i, называется параллелью

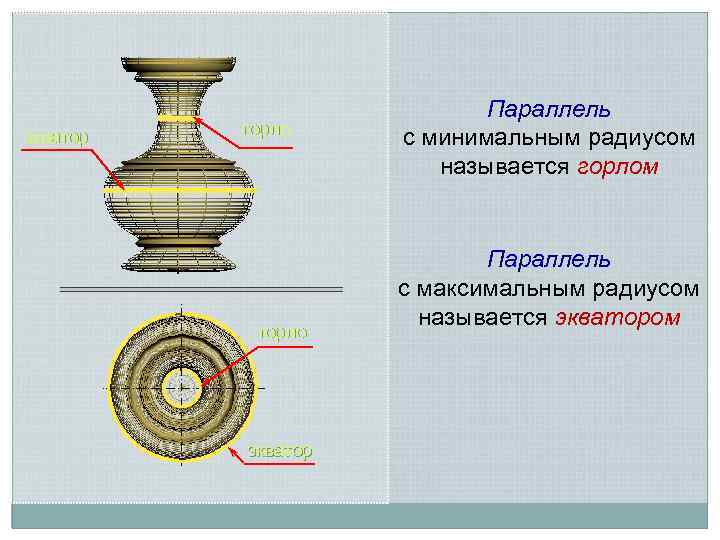

Параллель горло экватор с минимальным радиусом называется горлом Параллель с максимальным радиусом называется экватором горло экватор

i λ – секущая плоскость λ∈i λ =m λ m m – линия сечения поверхности плоскостью λ Линия сечения поверхности плоскостью λ, проходящей через ось вращения i, называется меридианом (случайным меридианом)

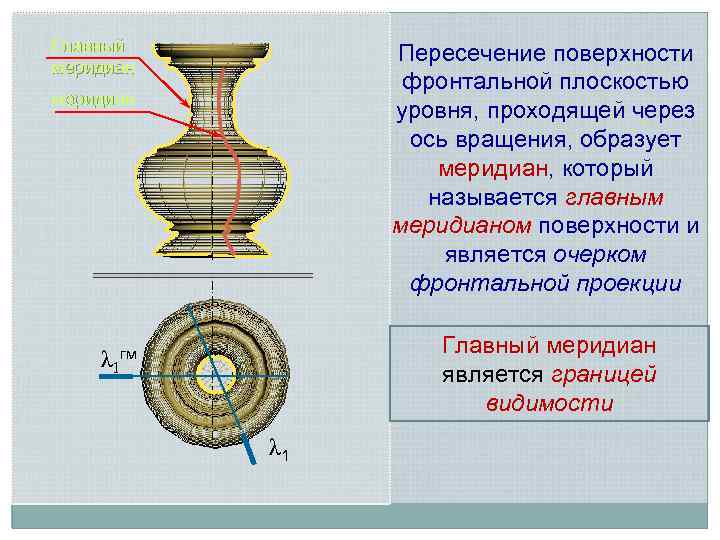

Главный Пересечение поверхности меридиан фронтальной плоскостью меридиан уровня, проходящей через ось вращения, образует меридиан, который называется главным меридианом поверхности и является очерком фронтальной проекции Главный меридиан λ 1 гм является границей видимости λ 1

Конус вращения i 2 ℓ i =S ℓ 3 ℓ m S 2 S 3 ℓ 2 m 2 m 3 ℓ 1 S 1 i 1 S m 1 m

Принадлежность точки поверхности

Точка принадлежит поверхности, если она принадлежит линии, расположенной на этой поверхности Линия принадлежит поверхности, если каждая ее точка принадлежит этой поверхности

Среди точек кривой выделяют опорные точки: – экстремальные точки – высшая и низшая, крайняя левая и крайняя правая, самая далекая и самая ближняя точки кривой; – граничные точки видимости кривой, принадлежащей поверхности, лежат на очерках поверхности и отделяют видимую часть поверхности от ее невидимой части

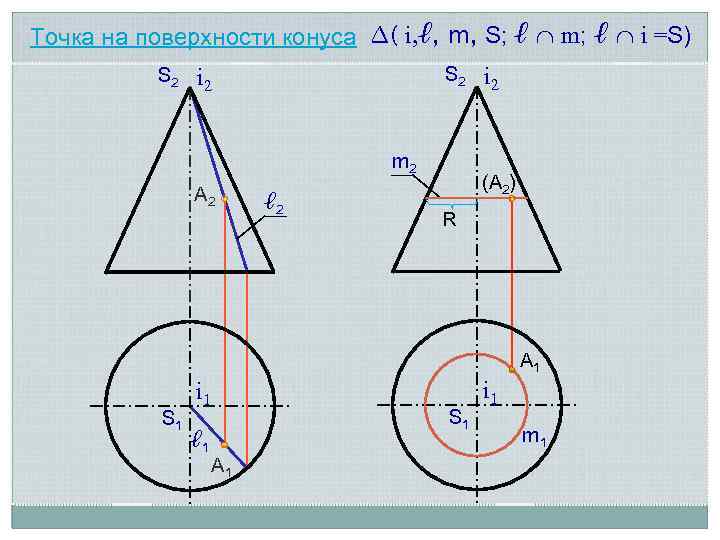

Точка на поверхности конуса ∆( i, ℓ, m, S; ℓ m; ℓ i =S) S 2 i 2 m 2 (А 2) А 2 ℓ 2 R А 1 i 1 S 1 ℓ 1 m 1 А 1

Вогнутый тор (глобоид) Поверхность, образованная внутренней стороной вращающейся дуги радиусом R, называется глобоидом

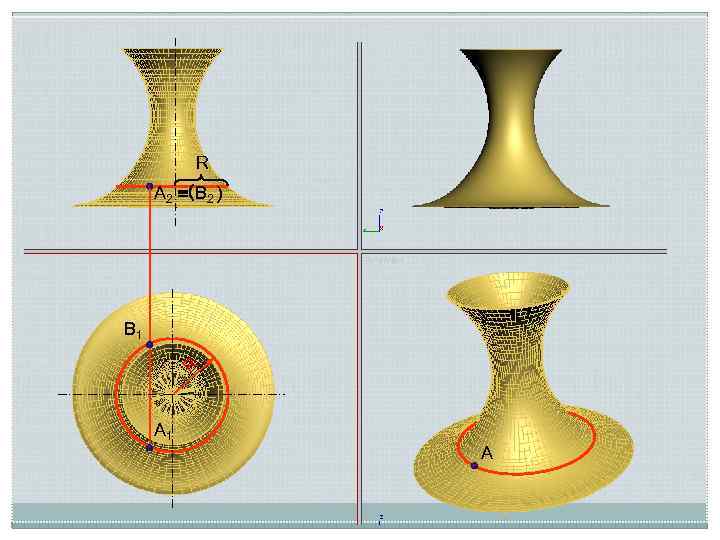

R А 2 (В 2 ) В 1 R А 1 А

Сфера A 2 (A 1)

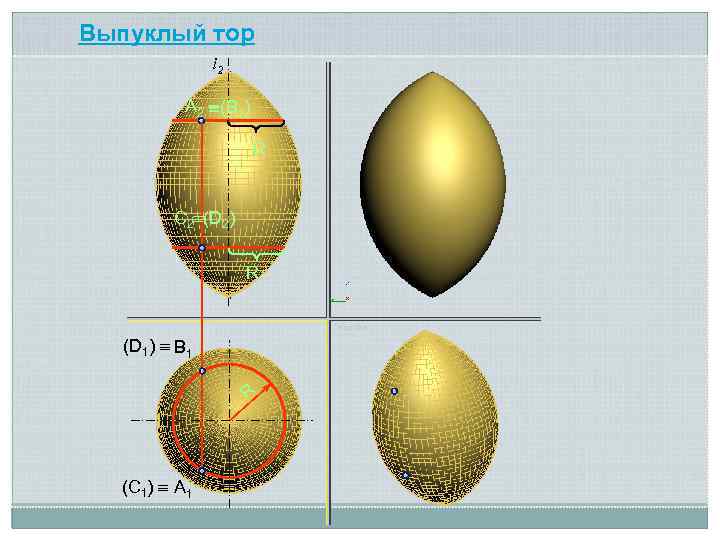

Выпуклый тор i 2 А 2 (В 2) R С 2 (D 2) R (D 1) В 1 R (C 1) А 1

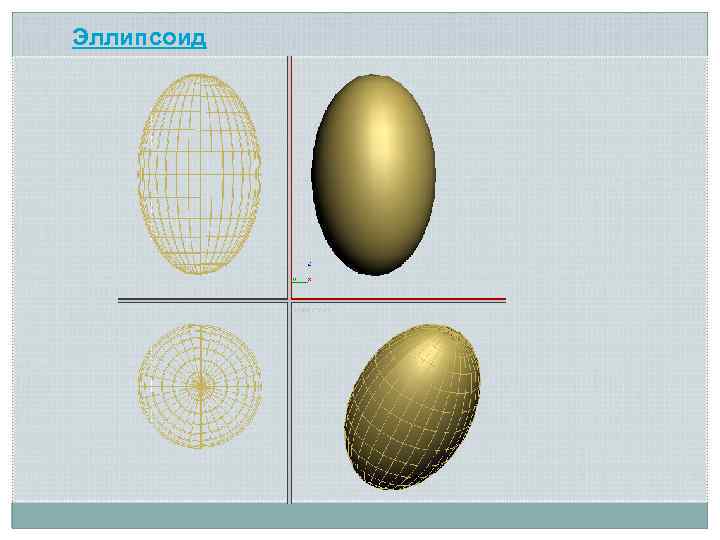

Эллипсоид

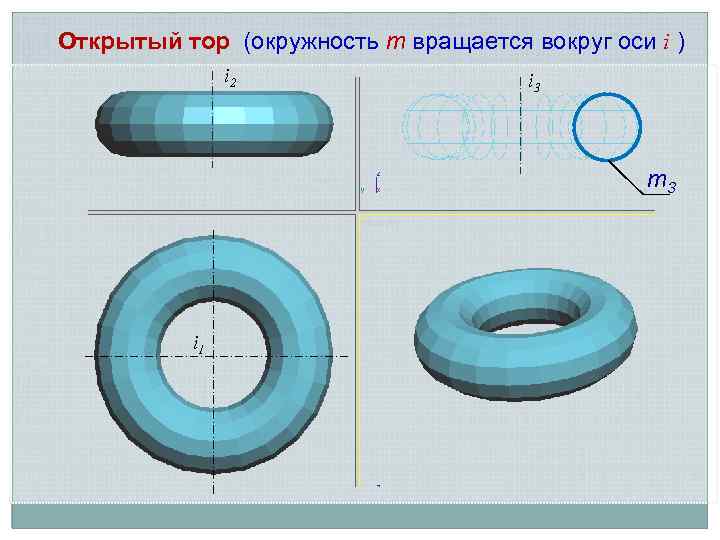

Открытый тор (окружность m вращается вокруг оси i ) i 2 i 3 m 3 i 1

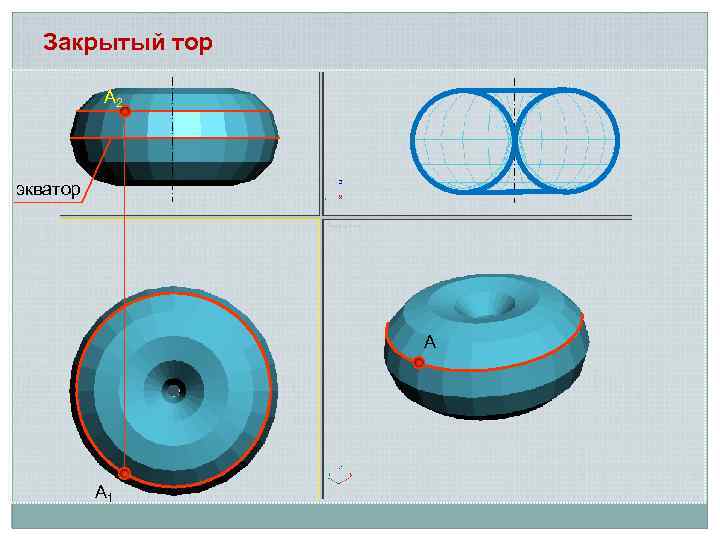

Закрытый тор А 2 экватор А 1

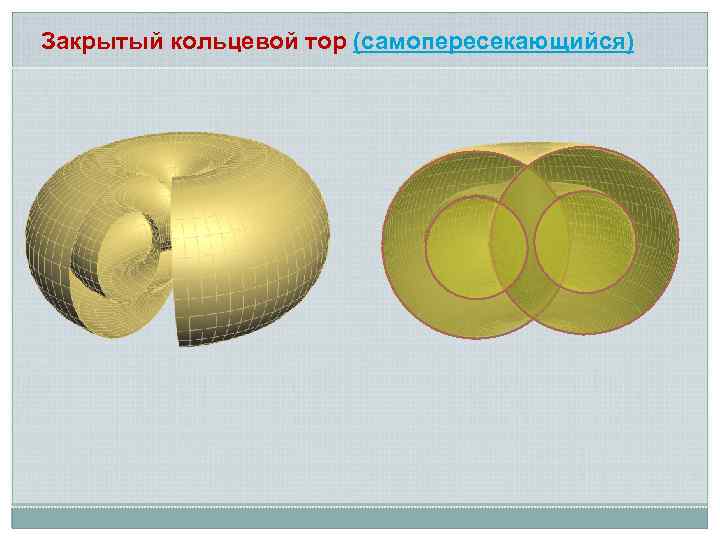

Закрытый кольцевой тор (самопересекающийся)
