Поверхности вращения Лекция 6 1
План лекции 1. Поверхности вращения 2. Точка на поверхности 3. Цилиндр 4. Конус 5. Сфера 6. Тор 7. Другие поверхности вращения 2

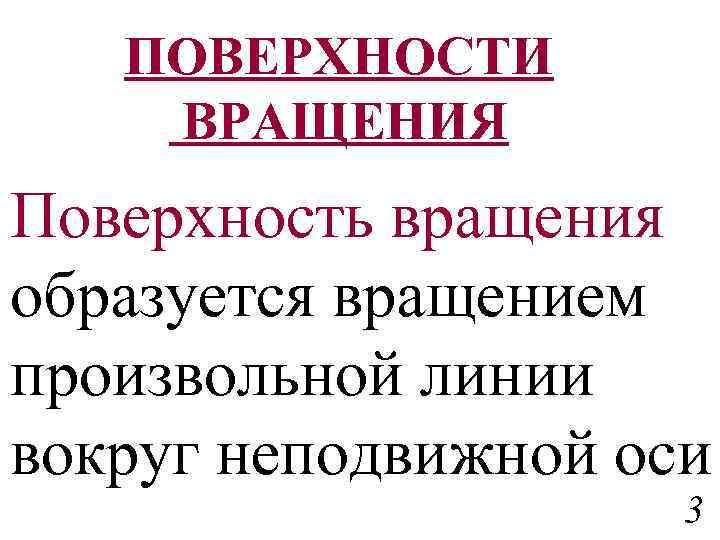

ПОВЕРХНОСТИ ВРАЩЕНИЯ Поверхность вращения образуется вращением произвольной линии вокруг неподвижной оси 3
Ось А Меридиан B Параллель C Горло Главный меридиан Экватор D E 4
Образующая Горло Параллели Экватор Главный меридиан TH 5
ЦИЛИНДР ВРАЩЕНИЯ I-I ось вращения I Образующая I Окружность 6

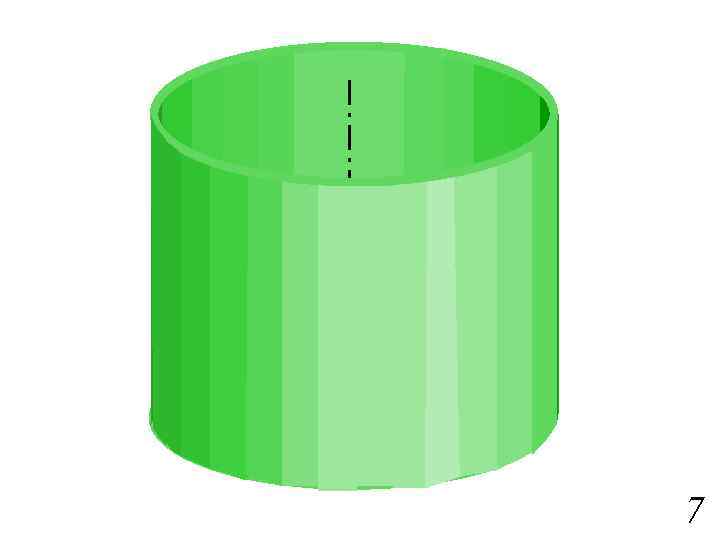

7

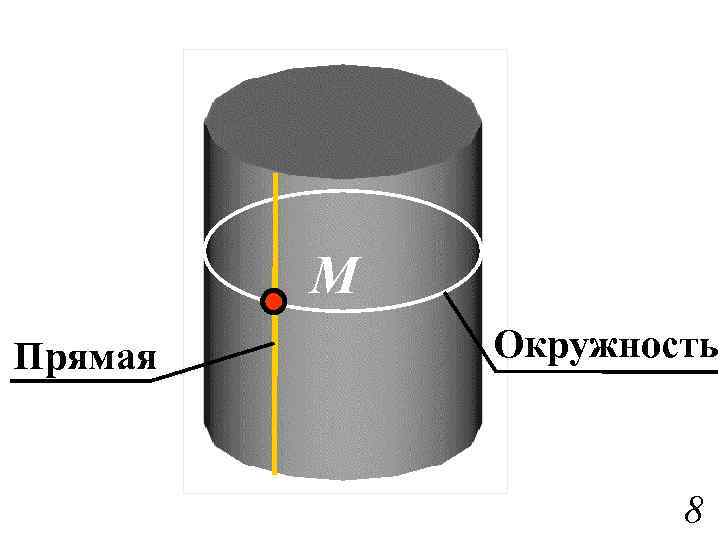

М Прямая Окружность 8

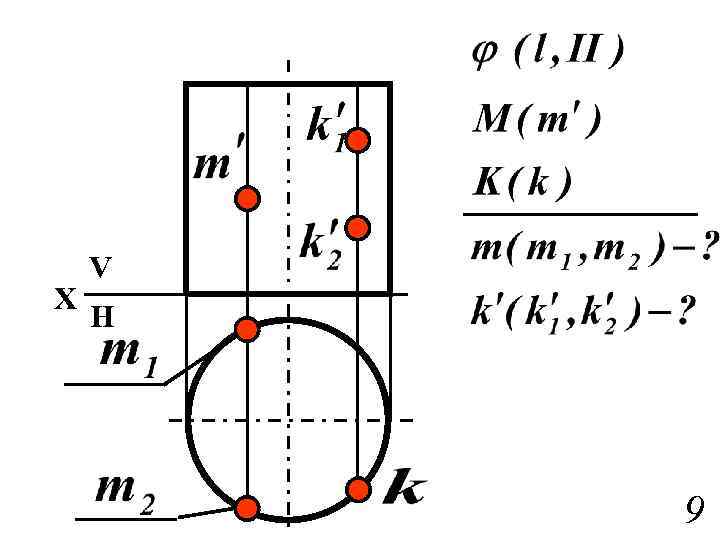

X V H 9

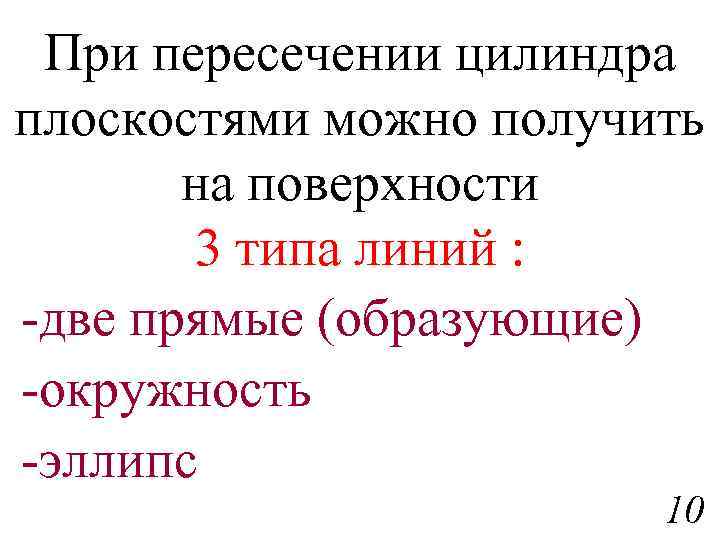

При пересечении цилиндра плоскостями можно получить на поверхности 3 типа линий : -две прямые (образующие) -окружность -эллипс 10

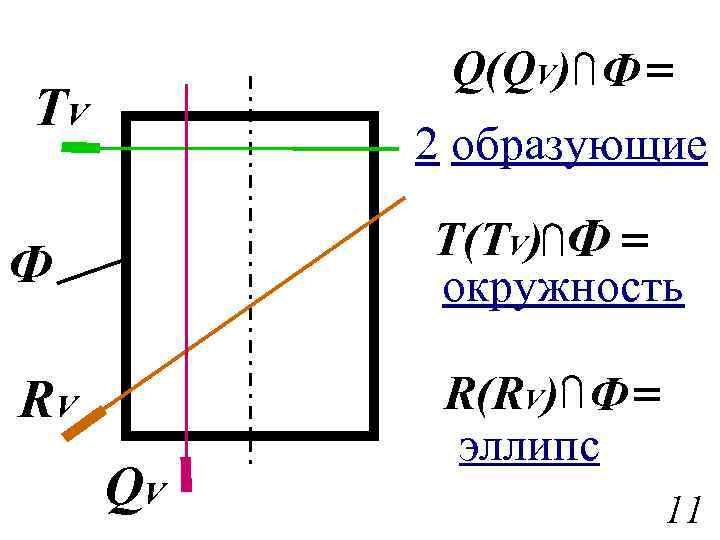

Q(QV) Ф = TV 2 образующие Ф T(TV) Ф = окружность RV R(RV) Ф = эллипс QV 11
Q 12

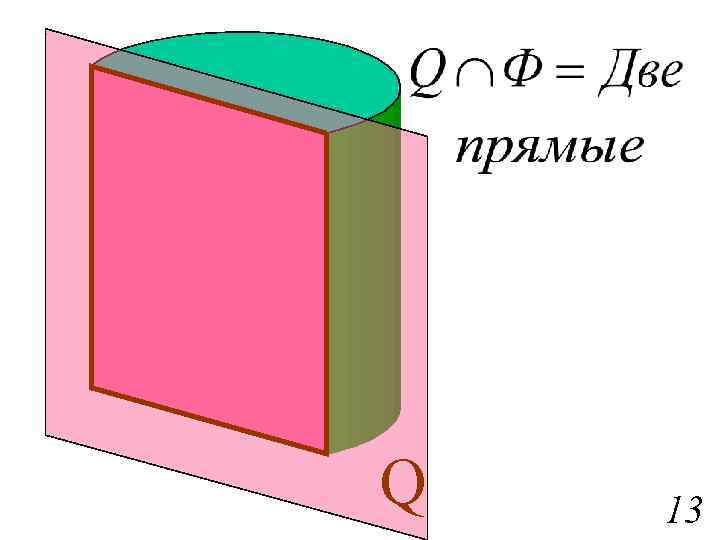

Q 13
T 14
T 15

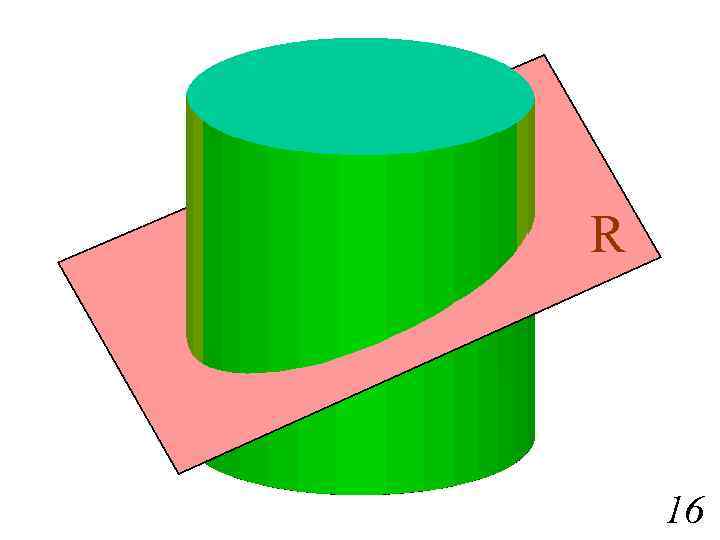

R 16

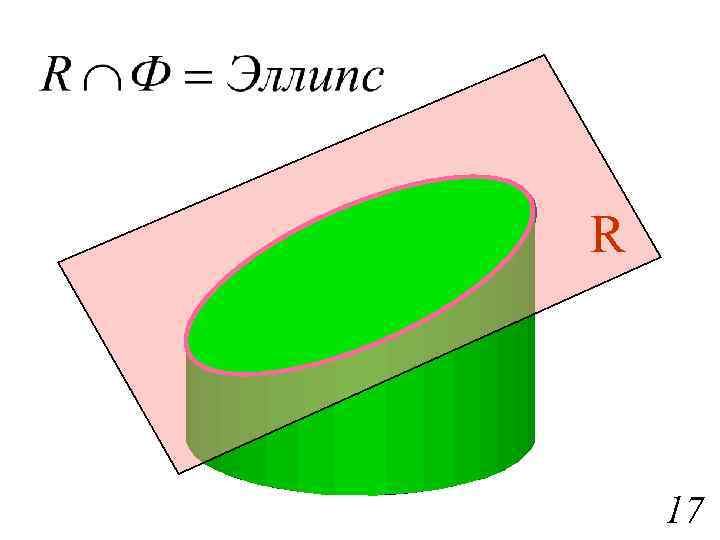

R 17

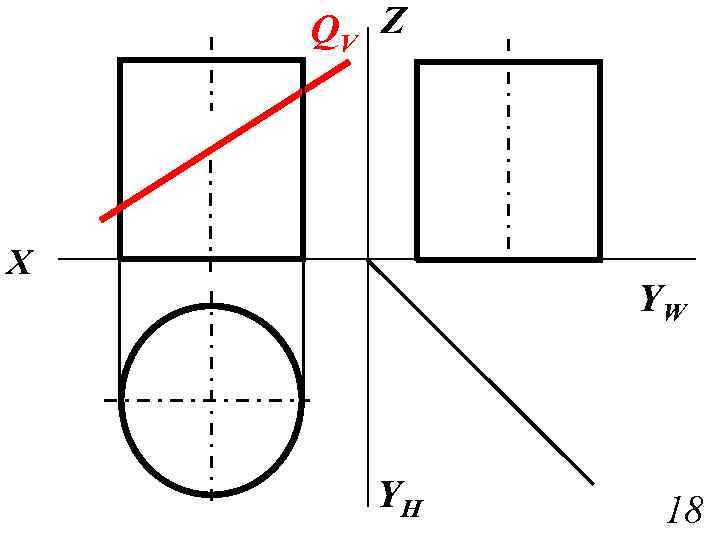

QV Z X YW YH 18

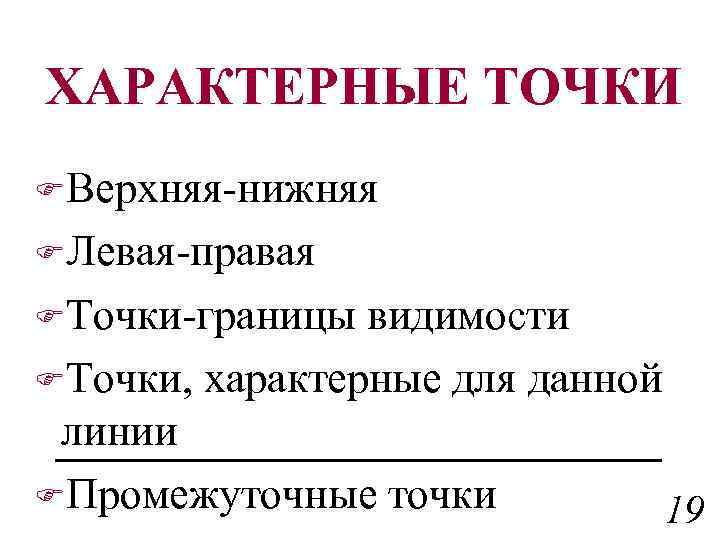

ХАРАКТЕРНЫЕ ТОЧКИ FВерхняя-нижняя FЛевая-правая FТочки-границы видимости FТочки, характерные для данной линии FПромежуточные точки 19

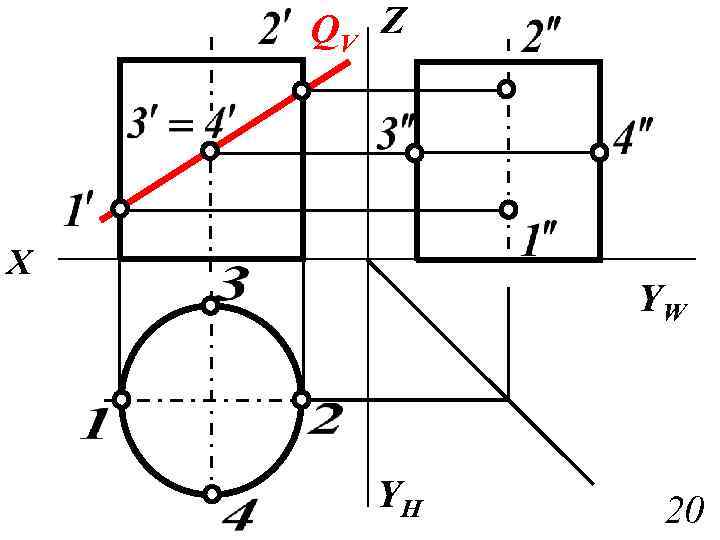

QV Z X YW YH 20

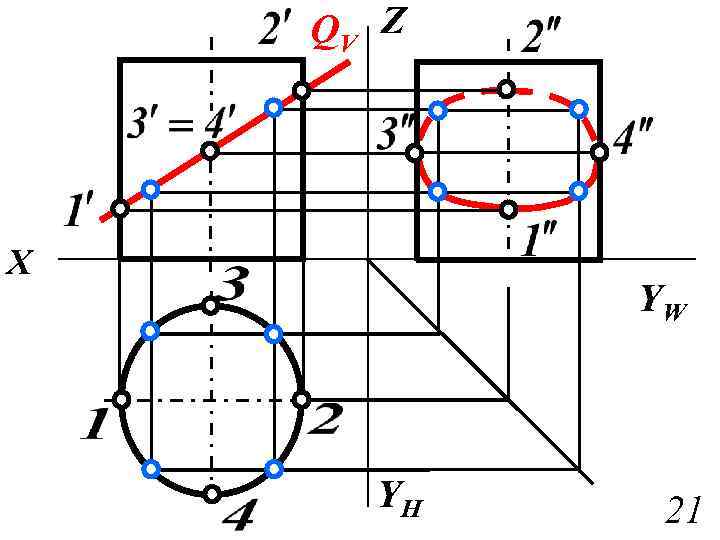

QV Z X YW YH 21

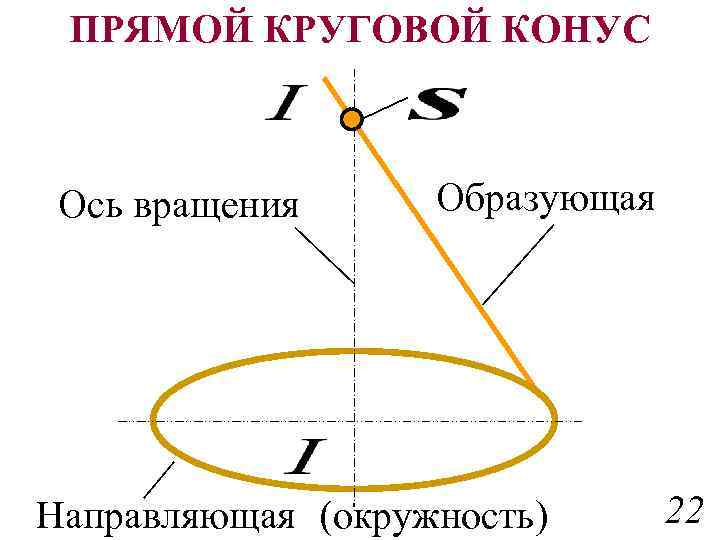

ПРЯМОЙ КРУГОВОЙ КОНУС Ось вращения Образующая Направляющая (окружность) 22

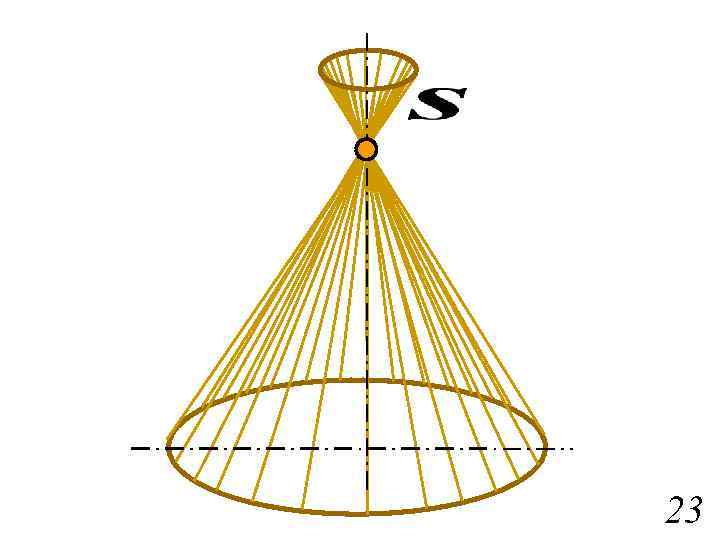

23

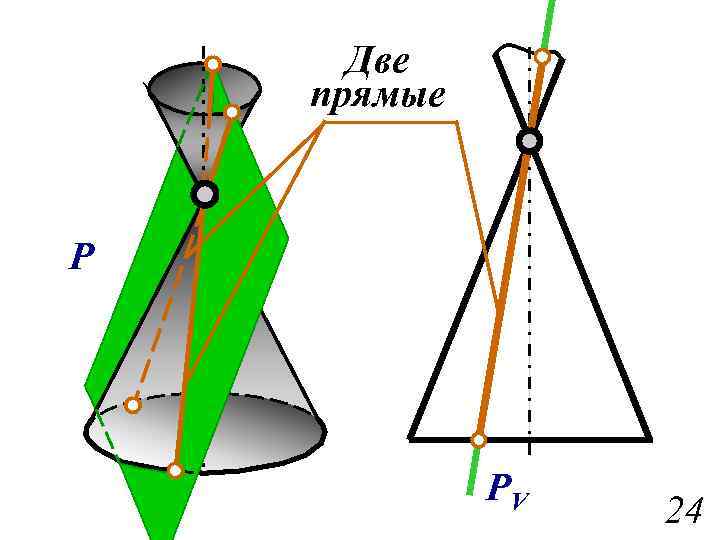

Две прямые P PV 24
X 25

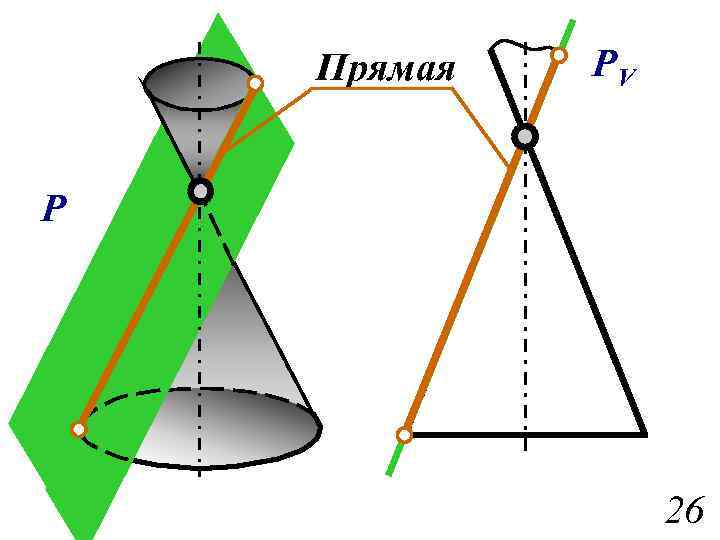

Прямая PV P 26

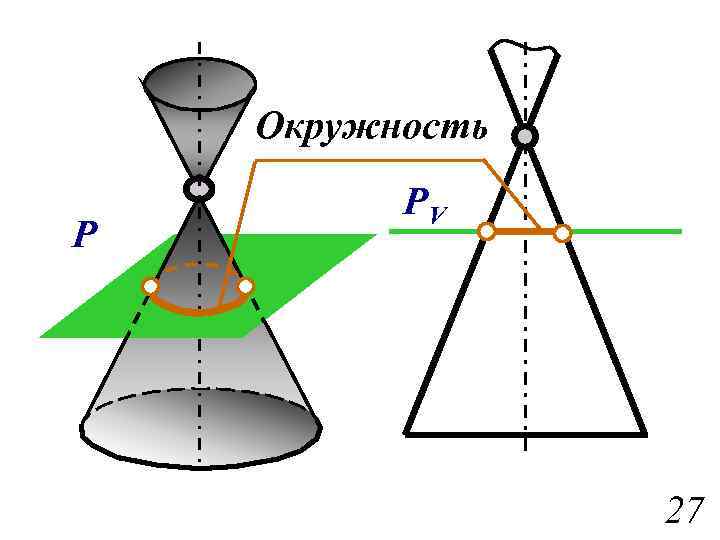

Окружность P PV 27

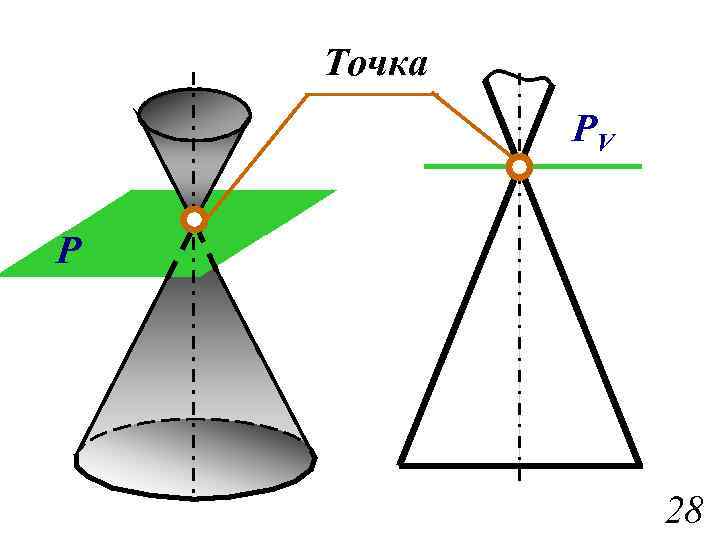

Точка PV P 28

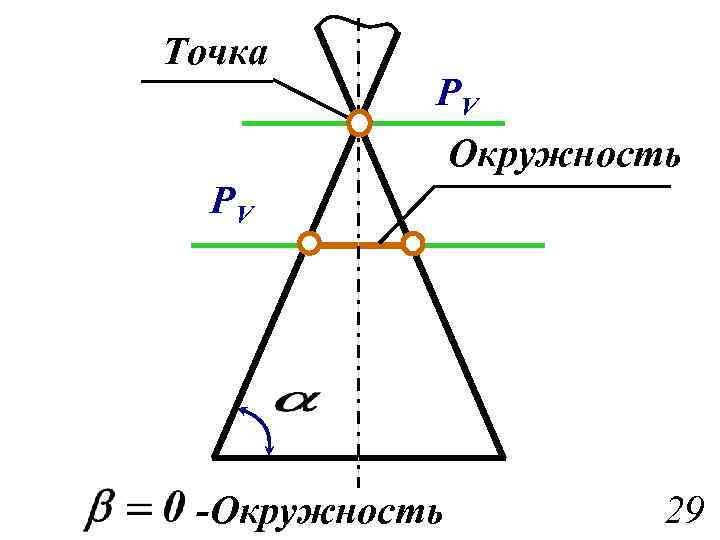

Точка PV Окружность PV -Окружность 29

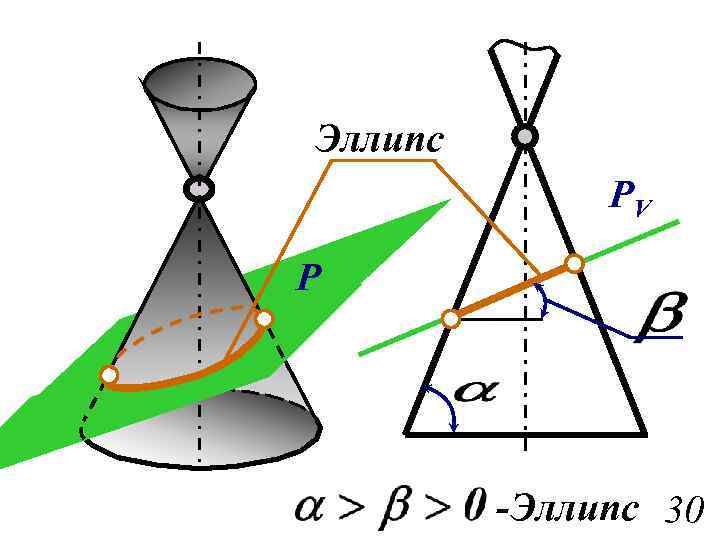

Эллипс PV P -Эллипс 30

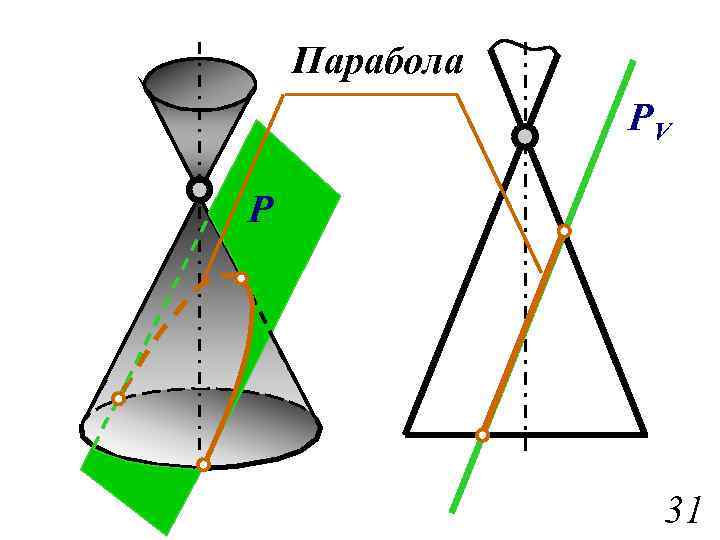

Парабола PV P 31
Прямая PV Парабола PV -Парабола 32

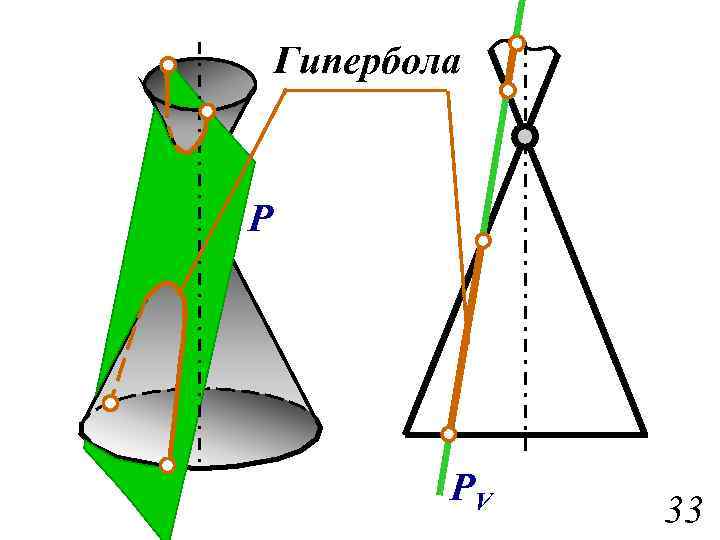

Гипербола P PV 33
Две прямые Гипербола PV PV 34

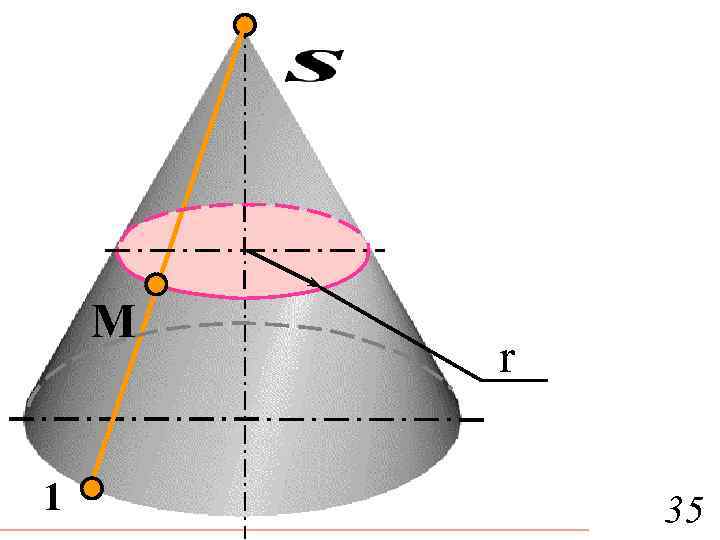

M 1 r 35

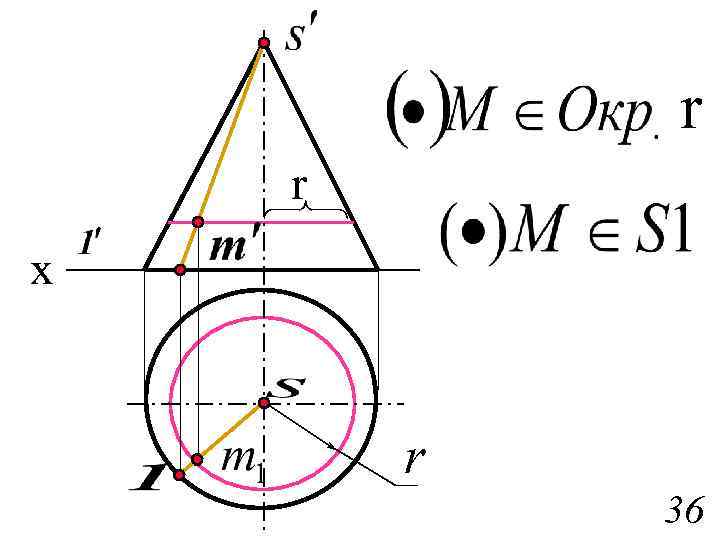

r r х r 36

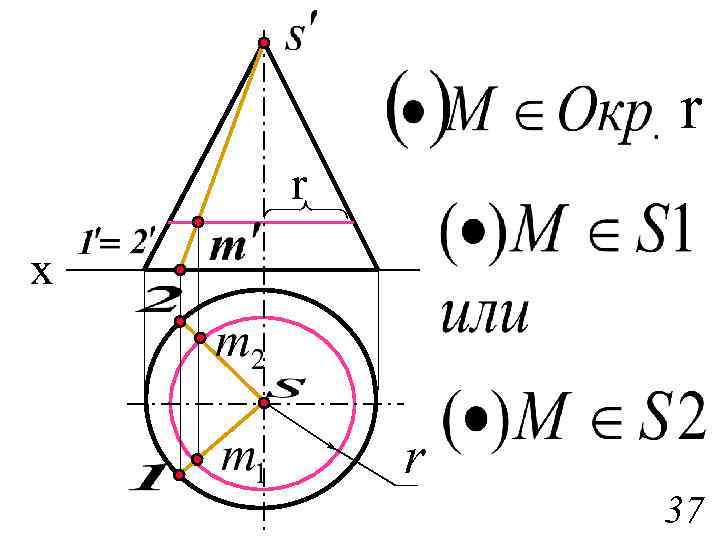

r r х r 37

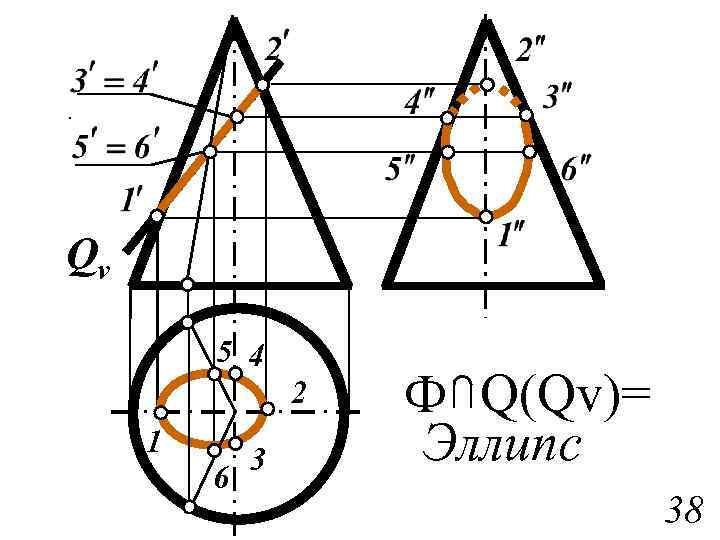

Qv 5 4 2 1 6 3 Ф Q(Qv)= Эллипс 38
СФЕРА Образующая окружность I Ось вращения x I 39

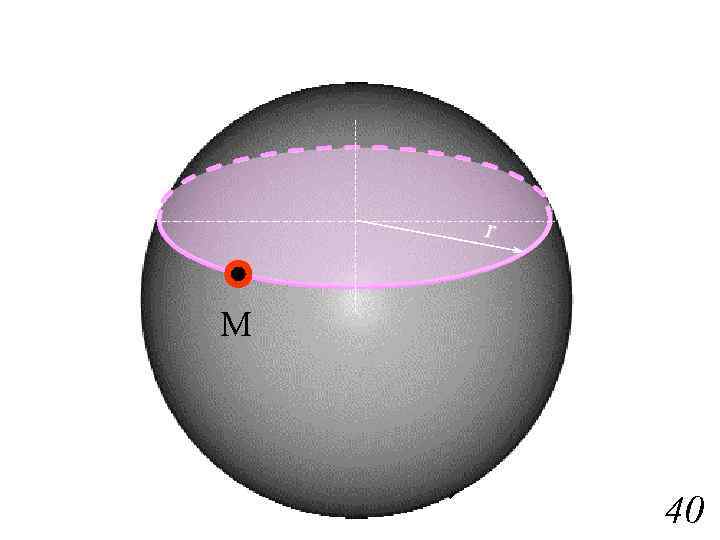

r М 40

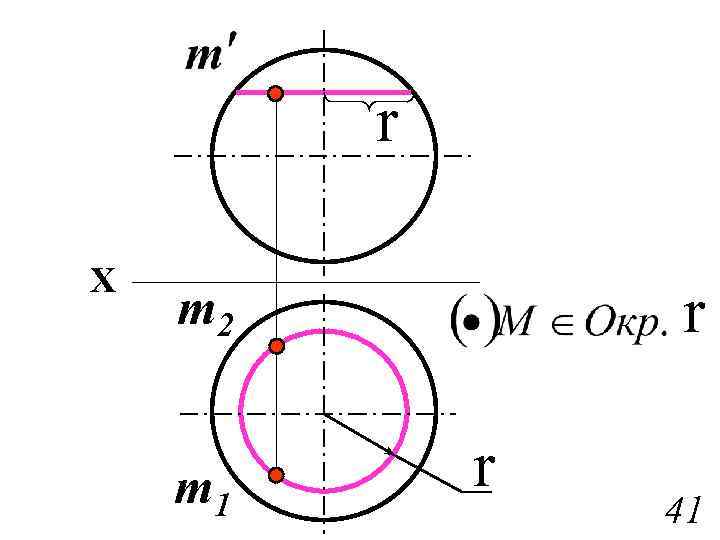

r X r m 2 m 1 r 41

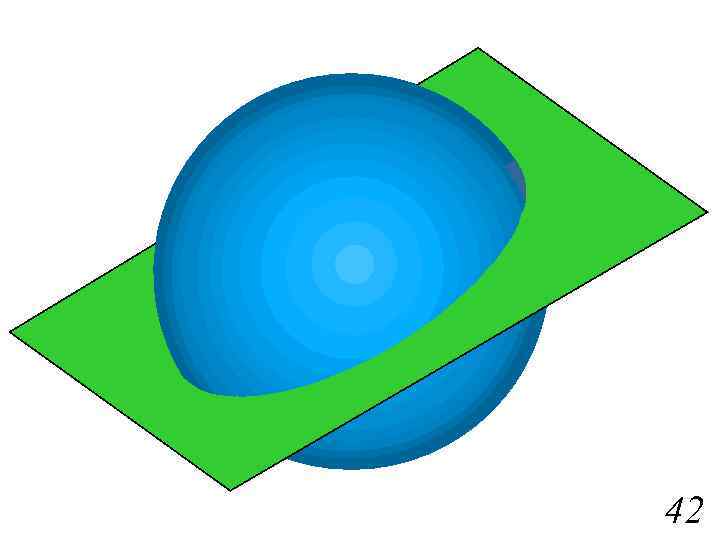

42

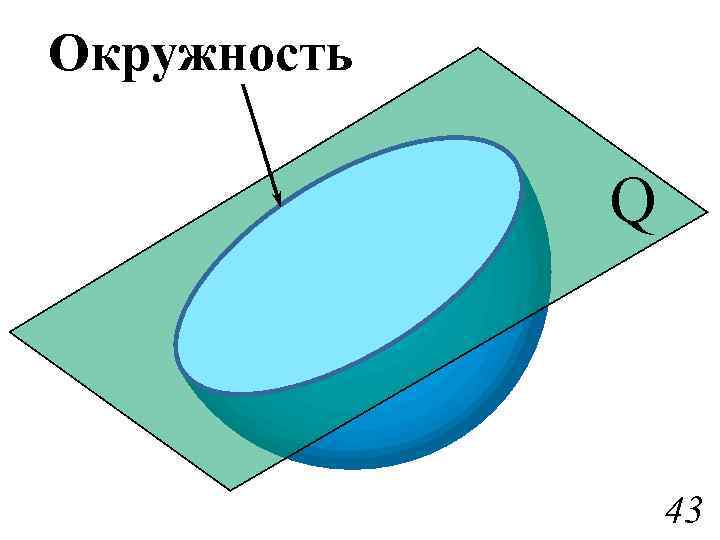

Окружность Q 43

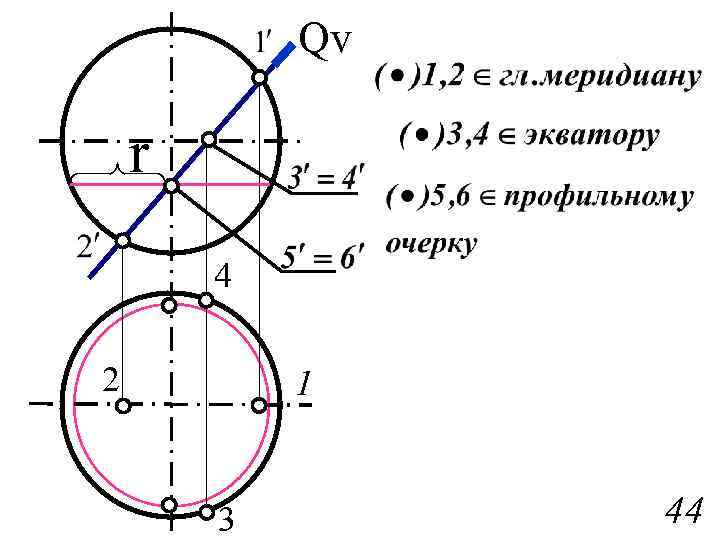

Qv r 4 2 1 3 44

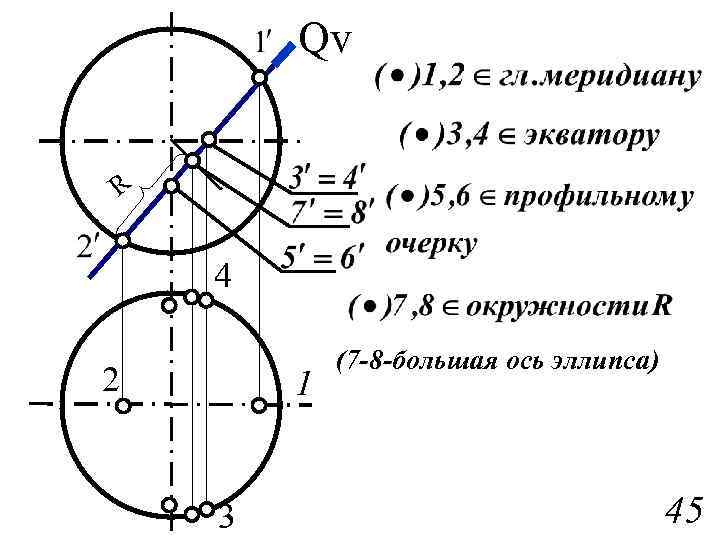

Qv R 4 2 1 3 (7 -8 -большая ось эллипса) 45

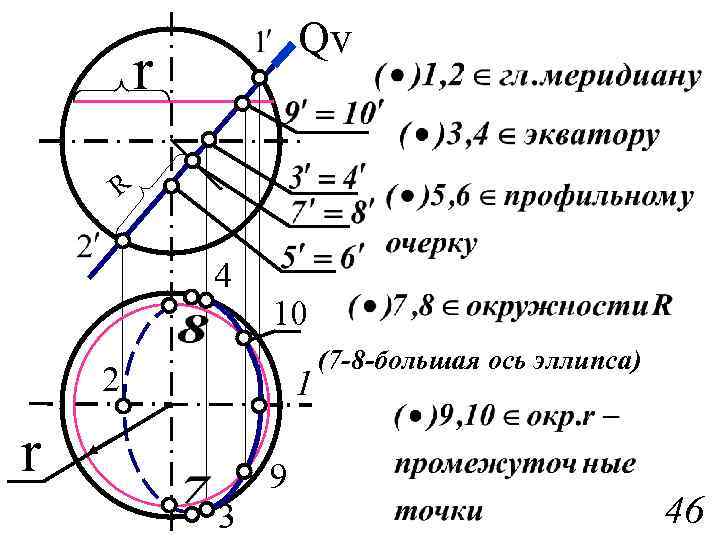

Qv r R 4 10 2 1 r 9 3 (7 -8 -большая ось эллипса) 46

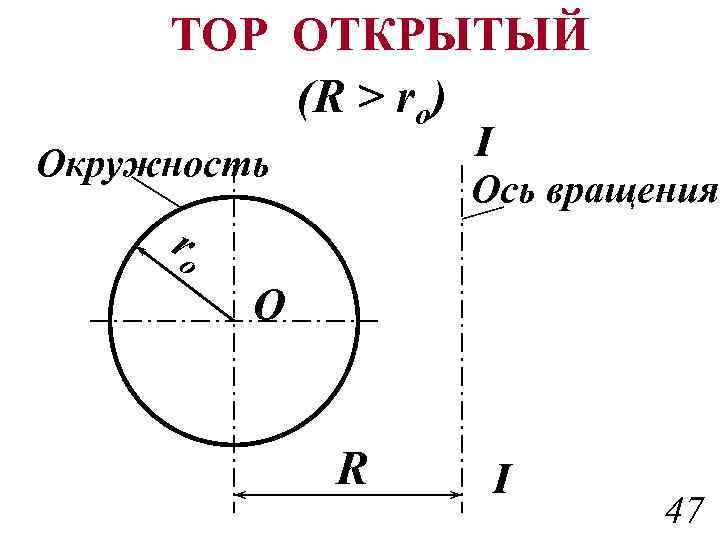

ТОР ОТКРЫТЫЙ (R > ro) I Окружность Ось вращения ro О R I 47

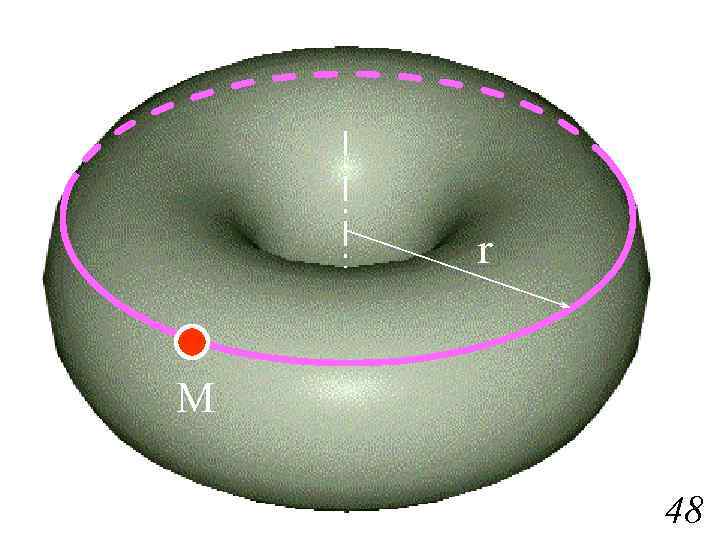

r M 48

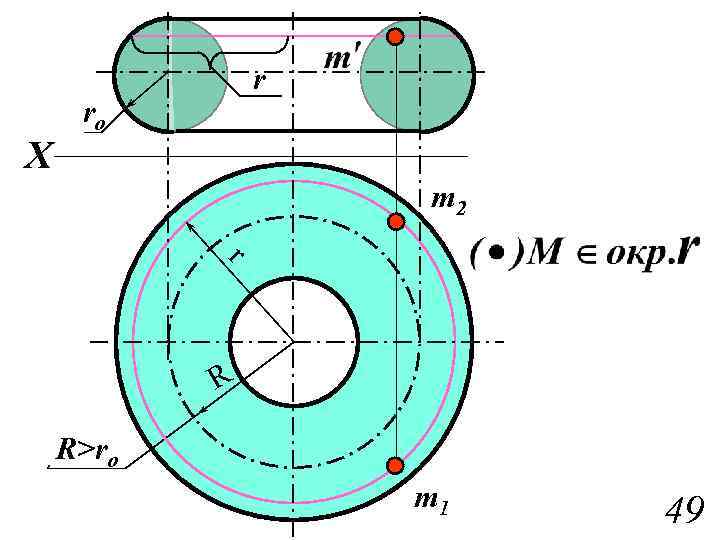

X r ro m 2 r R R>ro m 1 49

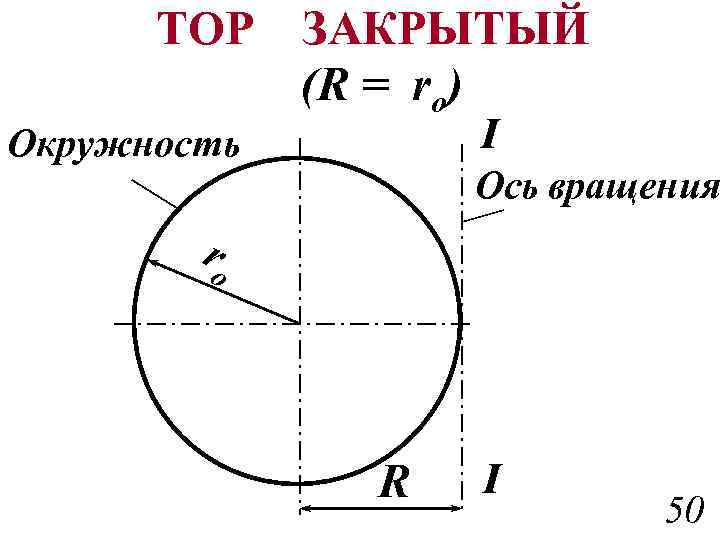

ТОР ЗАКРЫТЫЙ (R = ro) I Окружность Ось вращения ro R I 50
51

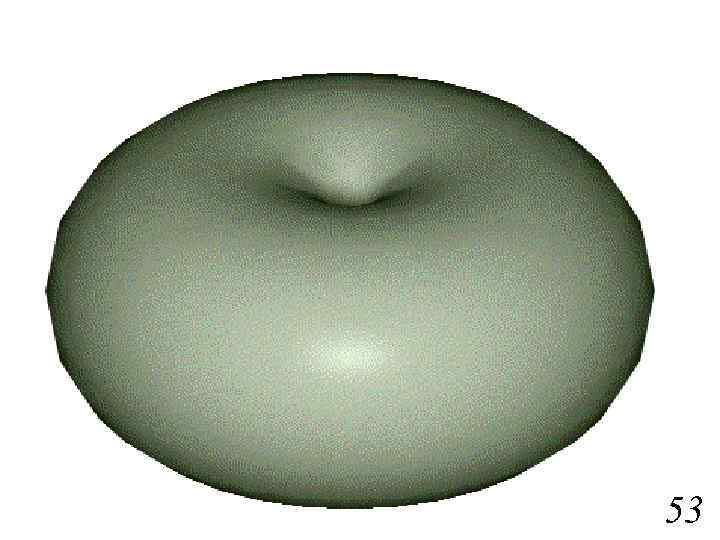

ТОР САМОПЕРЕСЕКАЮЩИЙСЯ (R < ro) I Окружность Ось вращения ro R I 52
53

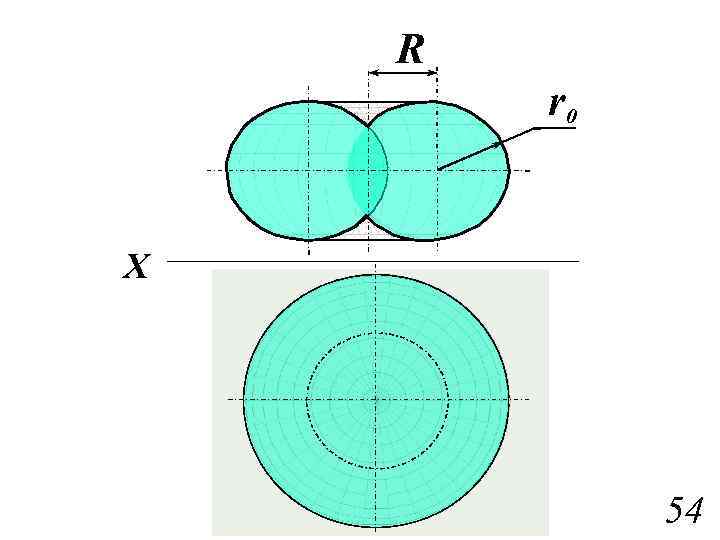

R r 0 Х 54

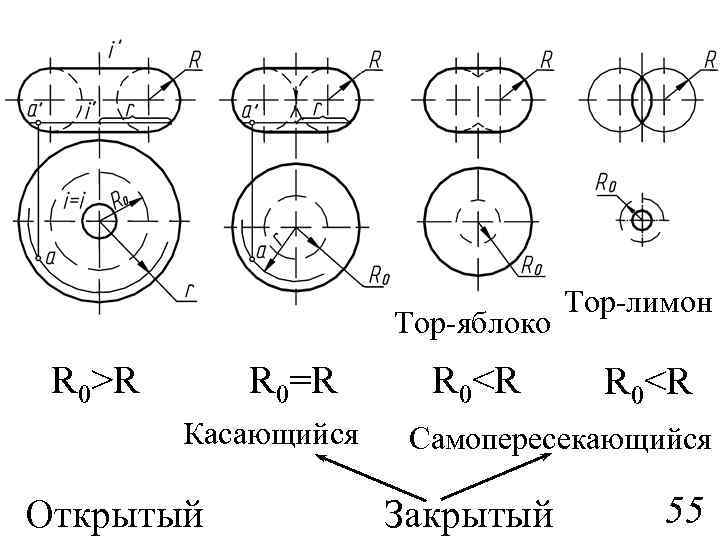

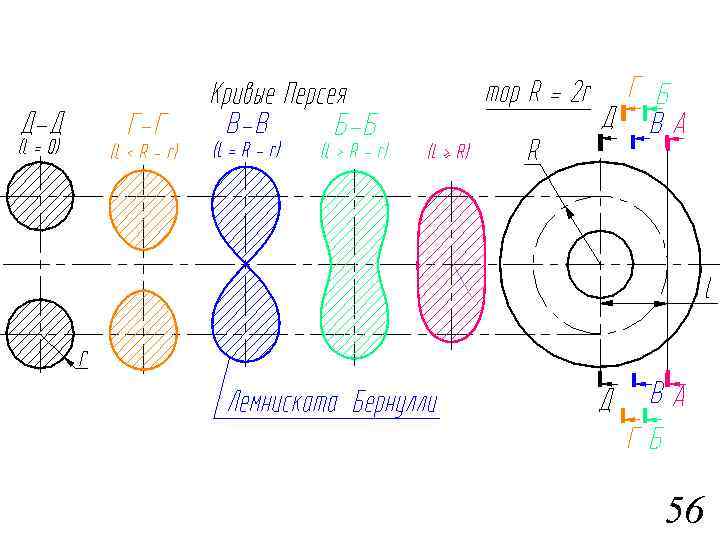

Тор-яблоко R 0>R R 0=R Касающийся Открытый R 0
56

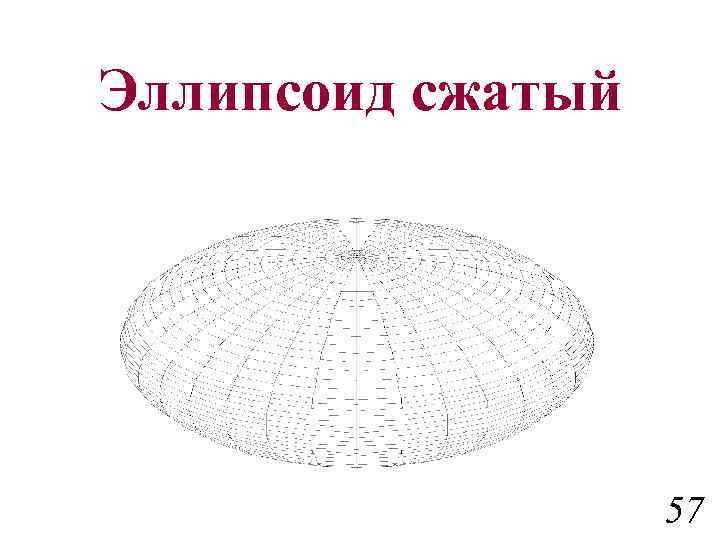

Эллипсоид сжатый 57
Эллипсоид вытянутый 58

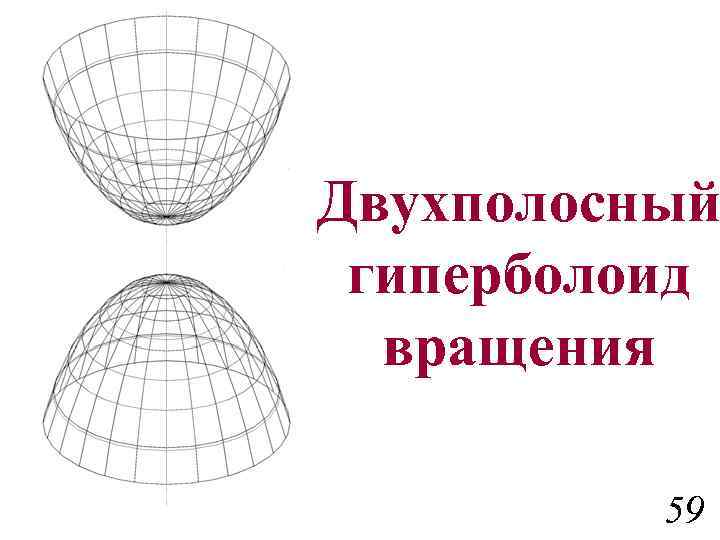

Двухполосный гиперболоид вращения 59
Однополосный гиперболоид вращения 60
