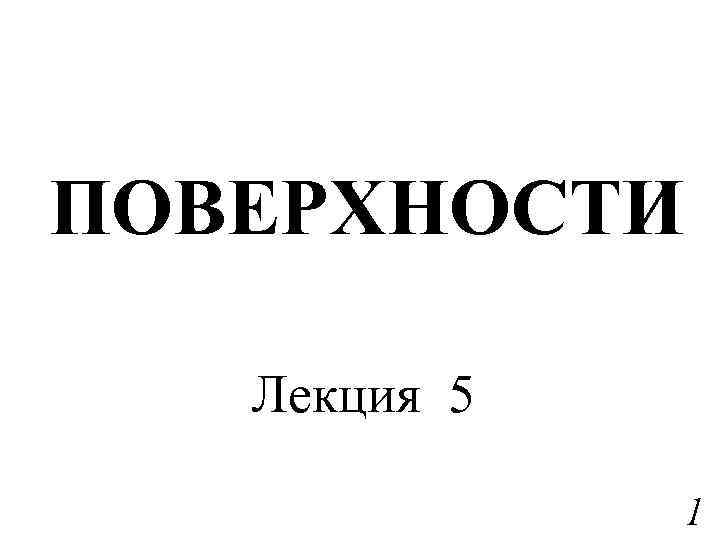

ПОВЕРХНОСТИ Лекция 5 1

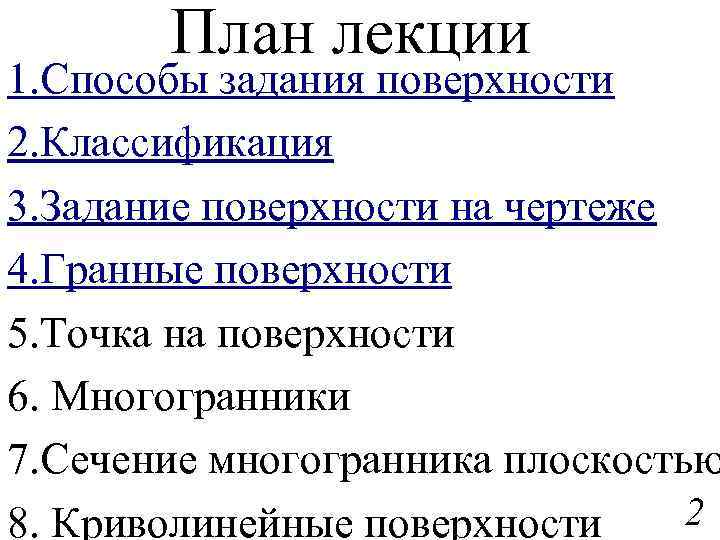

План лекции 1. Cпособы задания поверхности 2. Классификация 3. Задание поверхности на чертеже 4. Гранные поверхности 5. Точка на поверхности 6. Многогранники 7. Сечение многогранника плоскостью 2 8. Криволинейные поверхности
Способы задания поверхности 3
Аналитический способ задания поверхности ПОВЕРХНОСТЬ- геометрическое место точек или линий удовлетворяющих уравнению F(X, Y, Z) = 0 Например, x 2+y 2+z 2=r 2 4

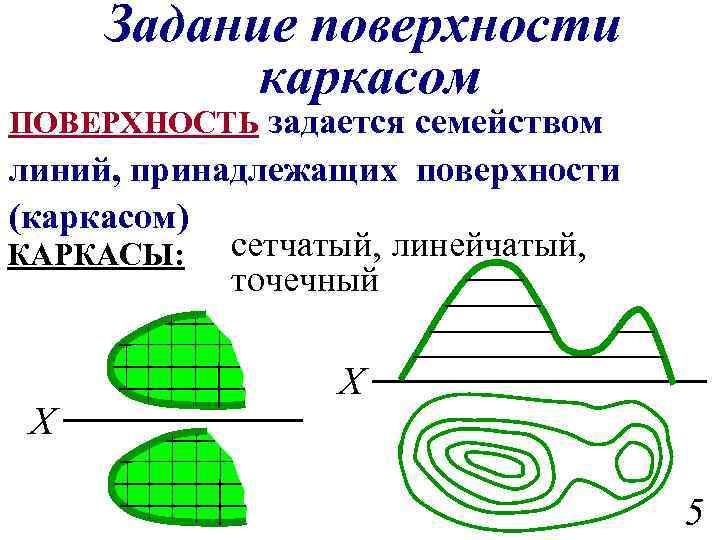

Задание поверхности каркасом ПОВЕРХНОСТЬ задается семейством линий, принадлежащих поверхности (каркасом) КАРКАСЫ: сетчатый, линейчатый, точечный Х Х 5
Кинематический способ задания поверхности ПОВЕРХНОСТЬ - множество всех последовательных положений движущейся линии образующая направляющая 6
Классификация 1. Линейчатые, криволинейные 2. Развертывающиеся, неразвертывающиеся 3. Закономерные, незакономерные 4. Постоянной переменной образующей, образующей 5. Поверхности с поступательным, вращательным или винтовым движением образующей 7
Задание поверхности на чертеже 8

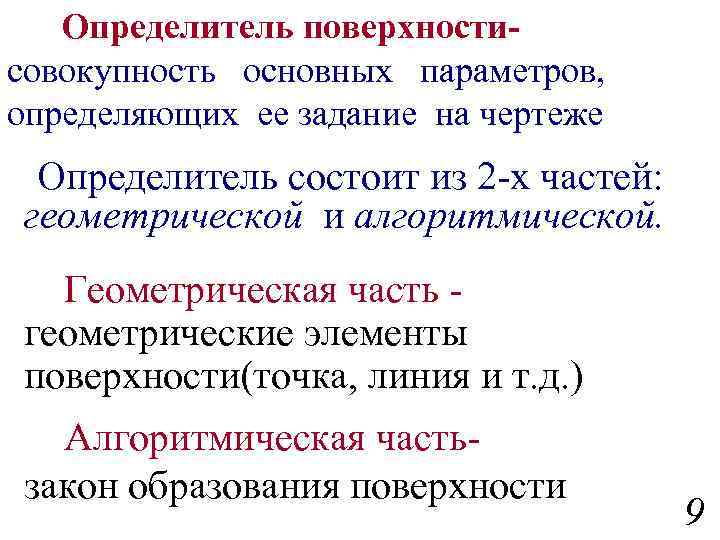

Определитель поверхностисовокупность основных параметров, определяющих ее задание на чертеже Определитель состоит из 2 -х частей: геометрической и алгоритмической. Геометрическая часть геометрические элементы поверхности(точка, линия и т. д. ) Алгоритмическая частьзакон образования поверхности 9
P Контур Для придания чертежу большей наглядности на чертеже строится очерк поверхности Очерк 10
Линейчатые поверхности Гранные поверхности 11

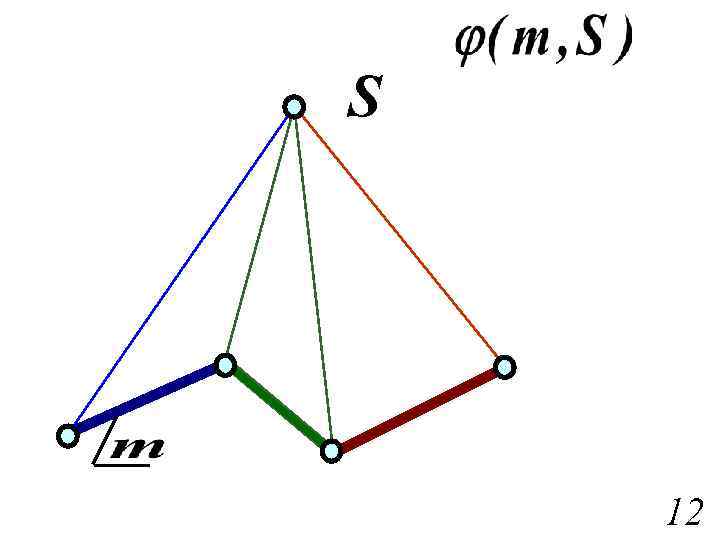

S 12

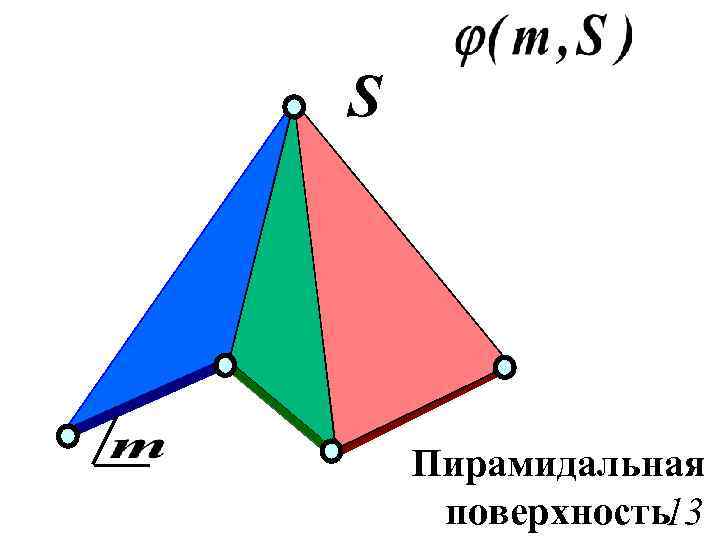

S Пирамидальная поверхность13

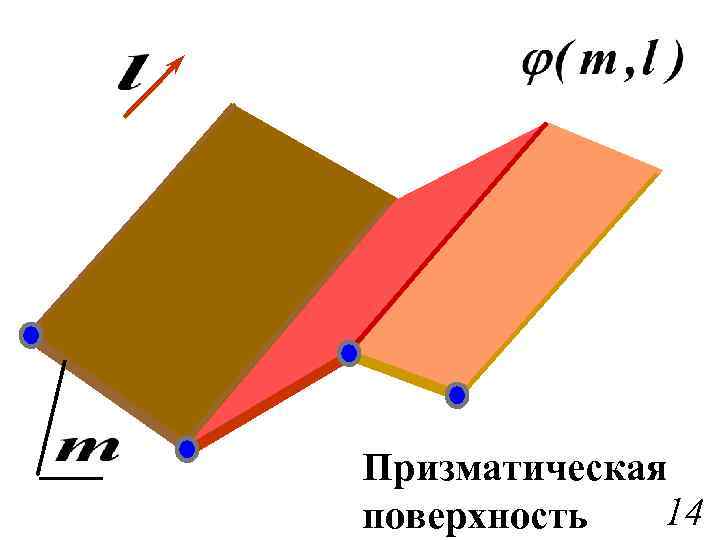

Призматическая 14 поверхность

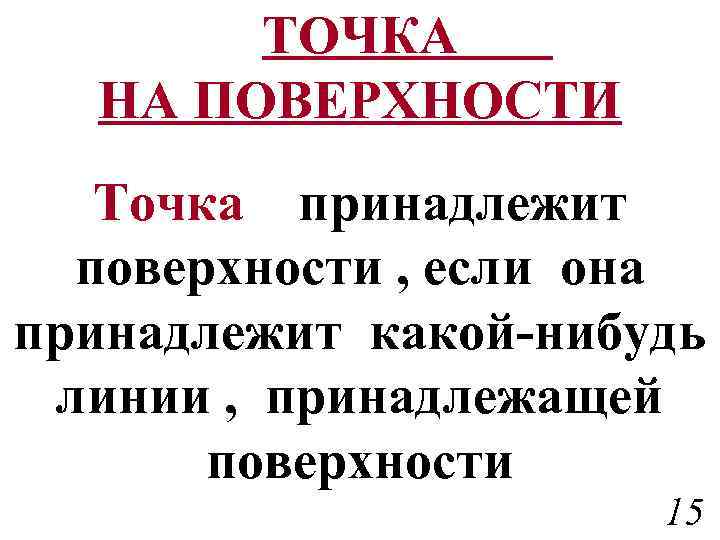

ТОЧКА НА ПОВЕРХНОСТИ Точка принадлежит поверхности , если она принадлежит какой-нибудь линии , принадлежащей поверхности 15

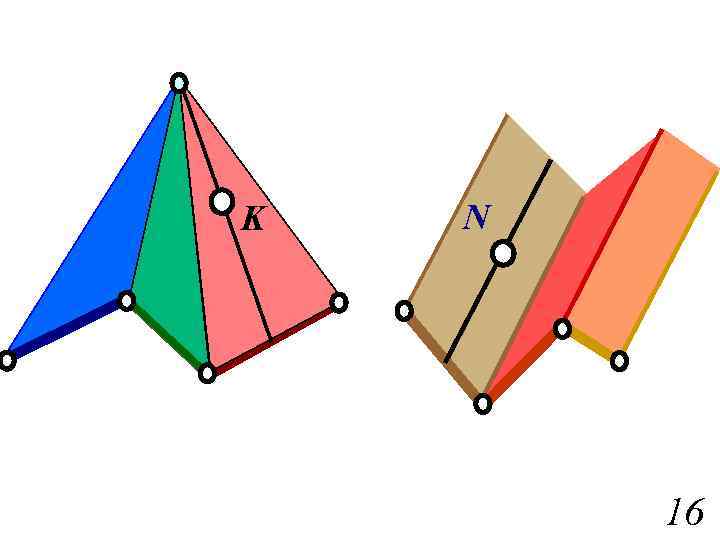

K N 16
Многогранники 17

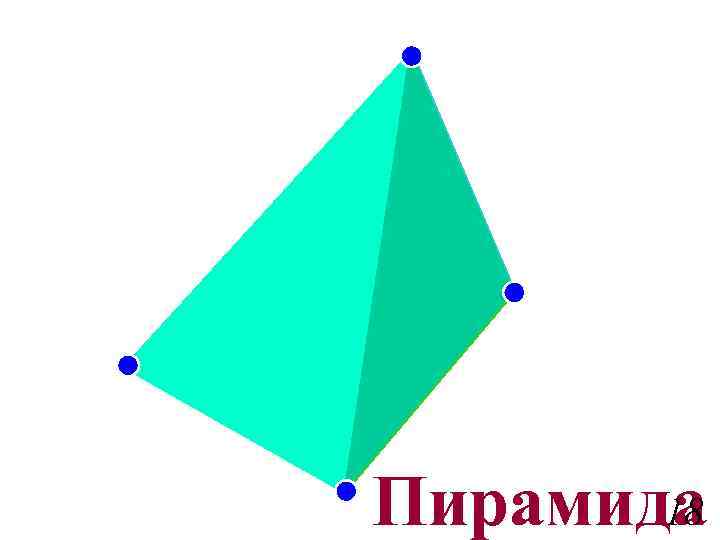

18 Пирамида

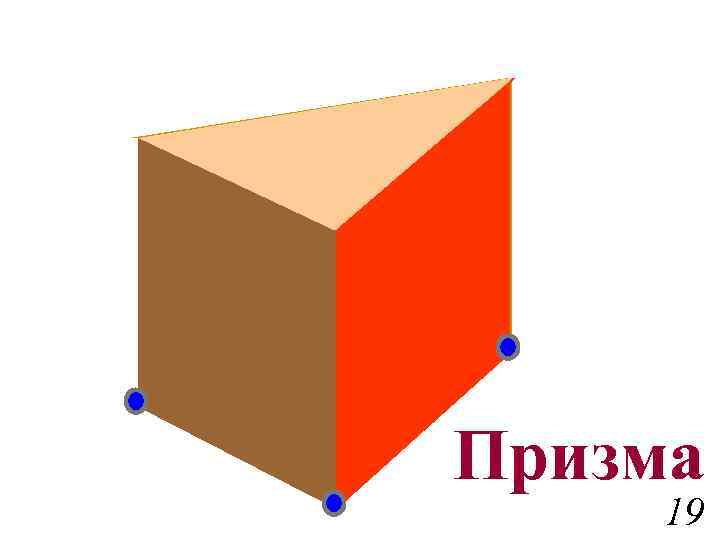

Призма 19
S 2 M 3 А 1 В С 20

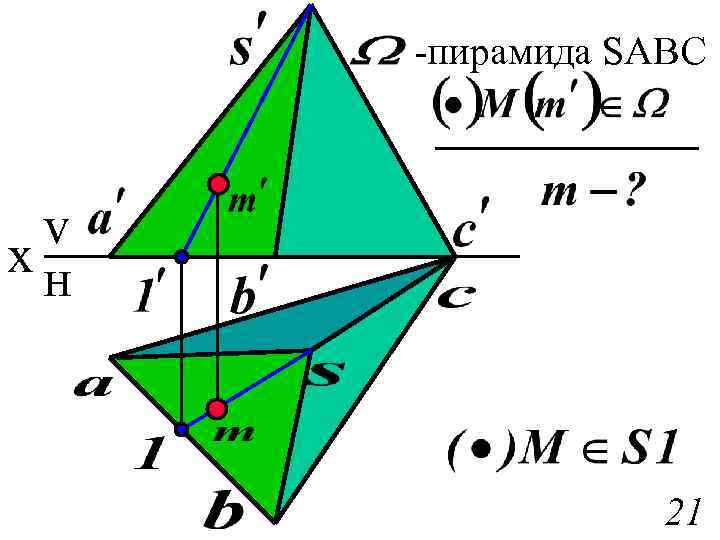

-пирамида SABC v xн 21

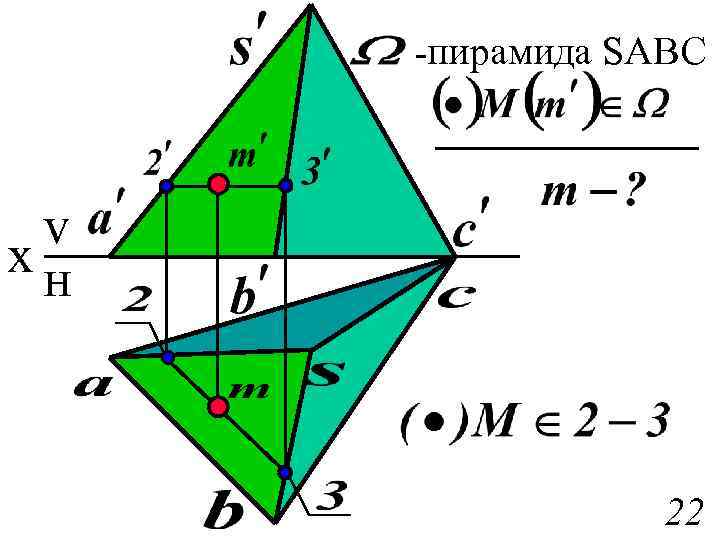

-пирамида SABC v xн 22

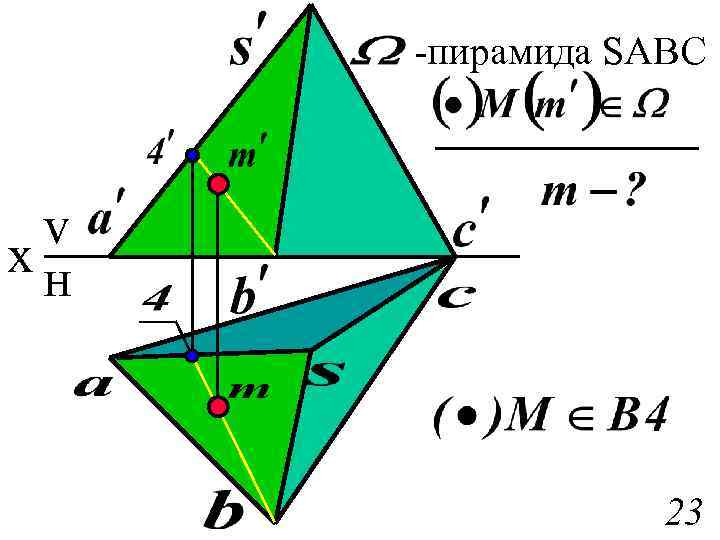

-пирамида SABC v xн 23

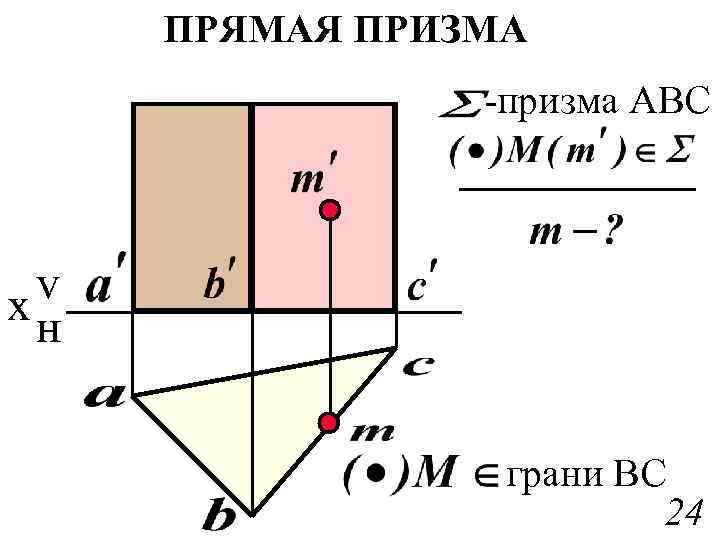

ПРЯМАЯ ПРИЗМА -призма ABC v xн грани ВС 24

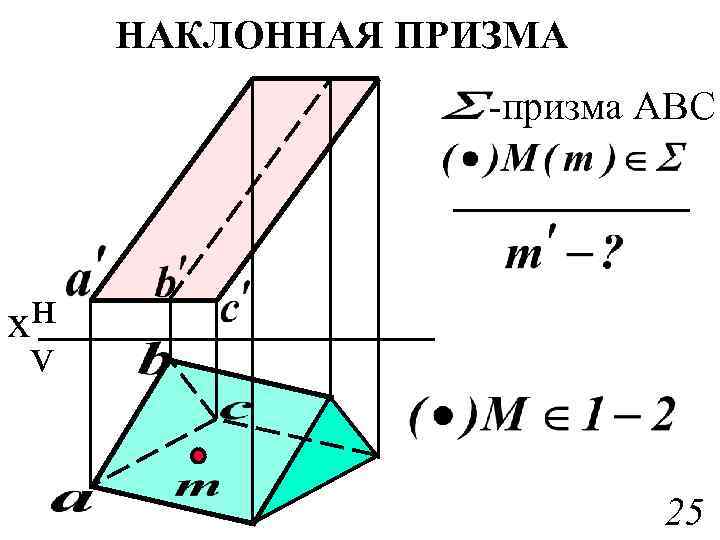

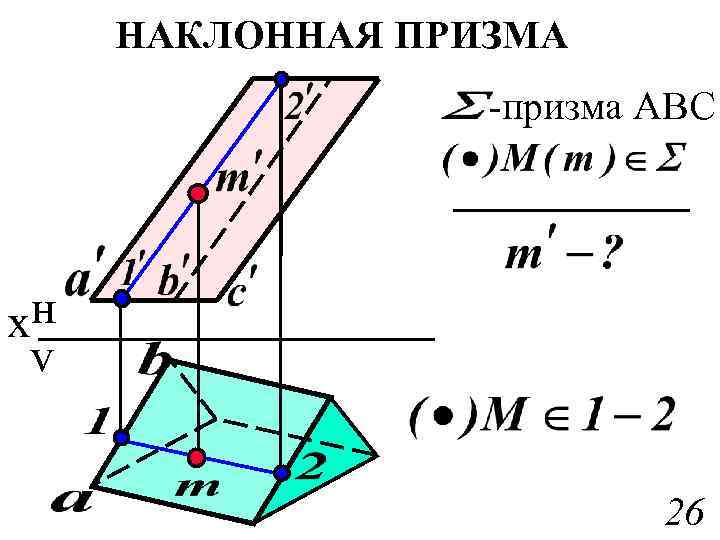

НАКЛОННАЯ ПРИЗМА -призма ABC н x v 25
НАКЛОННАЯ ПРИЗМА -призма ABC н x v 26
Сечение многогранника плоскостью 27
28

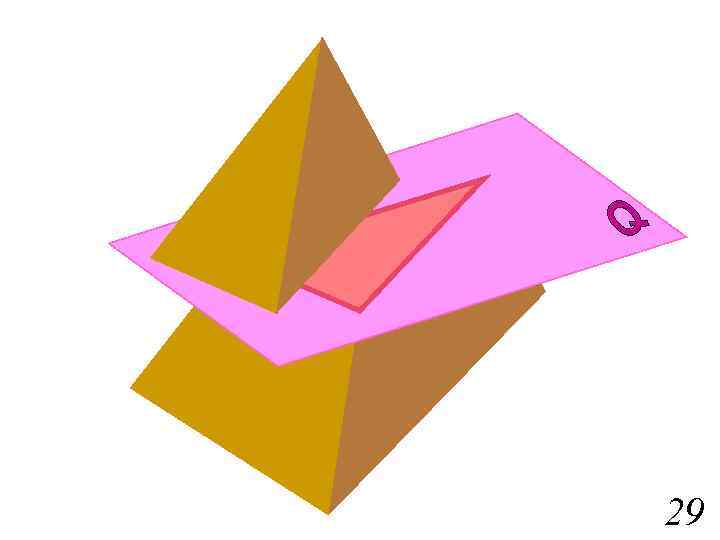

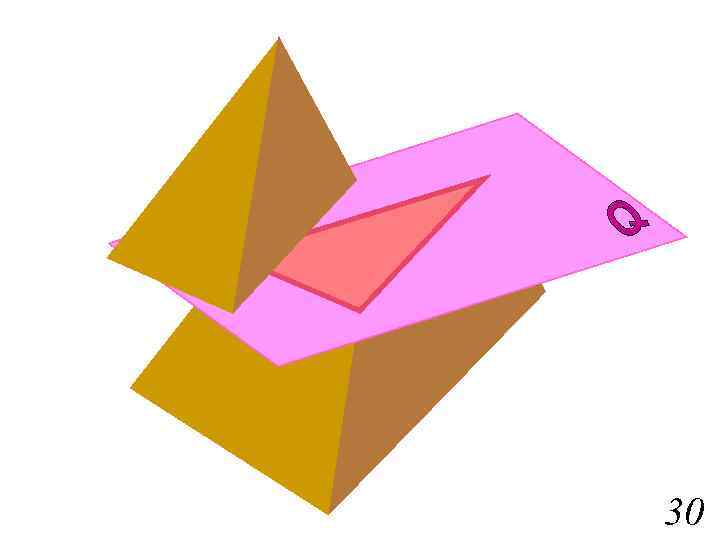

29
30

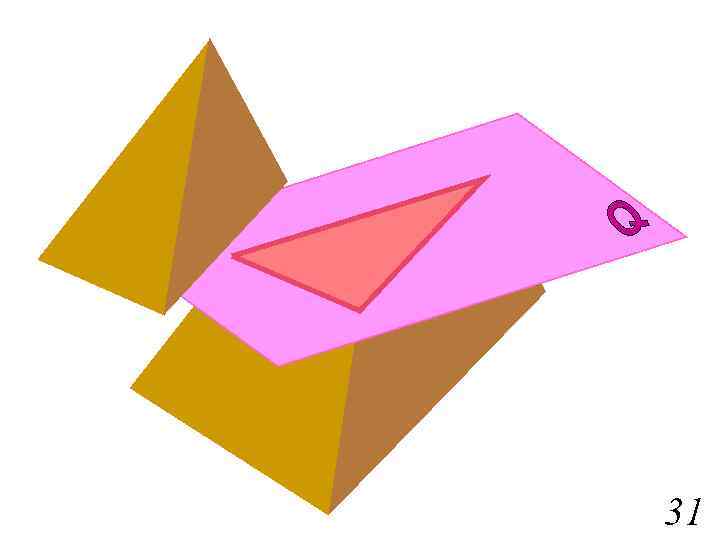

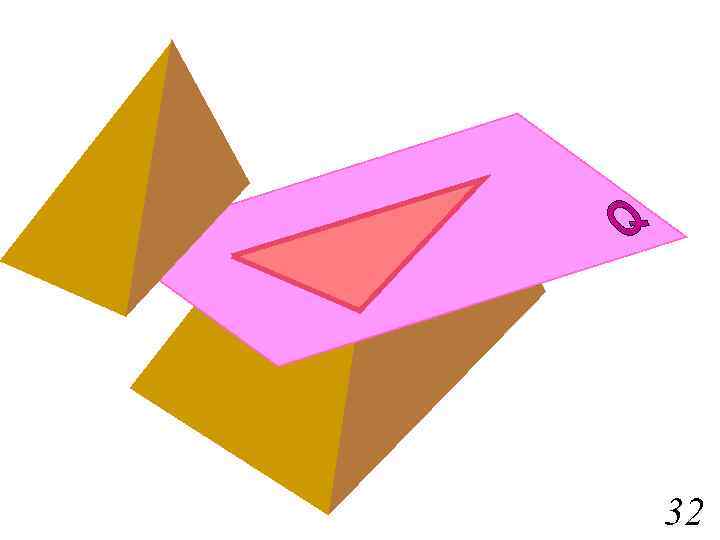

31
32

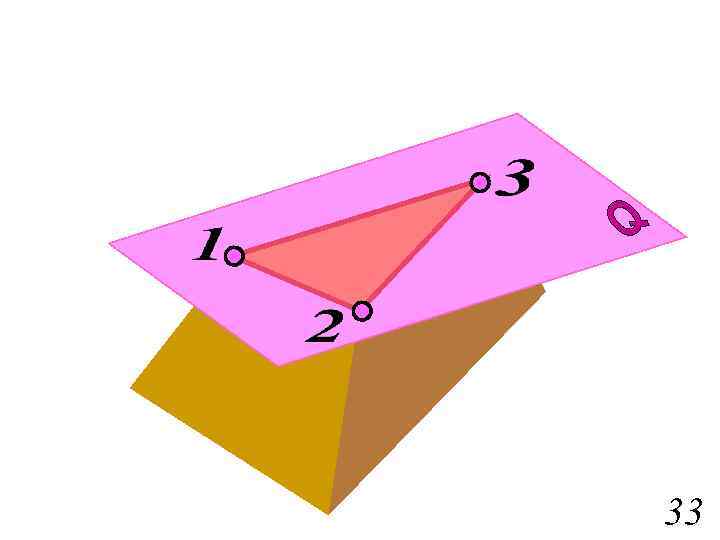

33

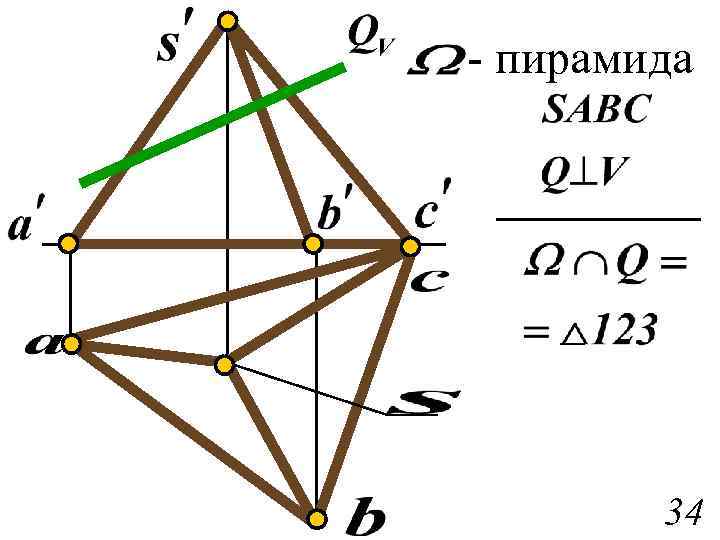

- пирамида 34

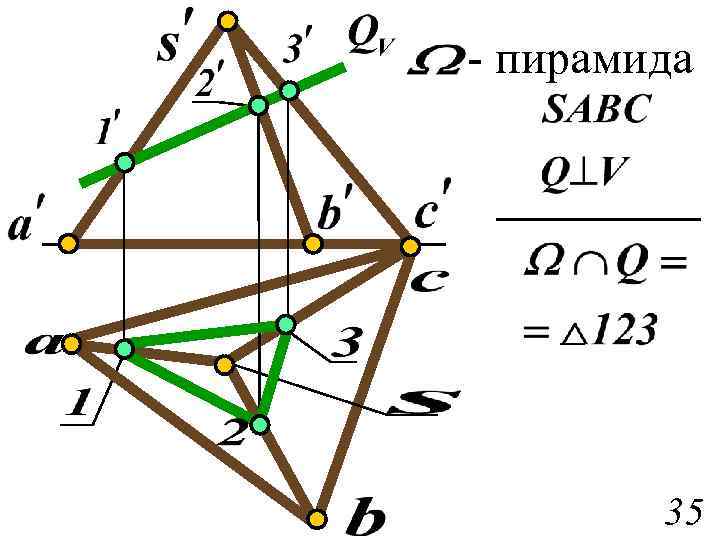

- пирамида 35
Криволинейные поверхности 36

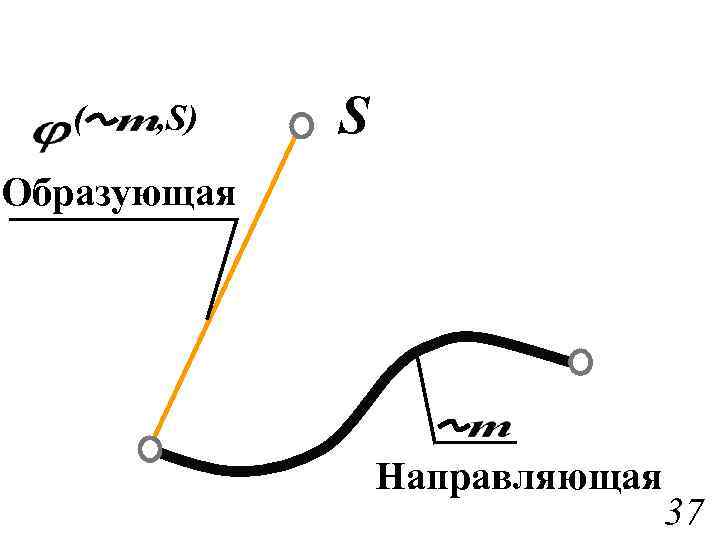

( , S) S Образующая Направляющая 37

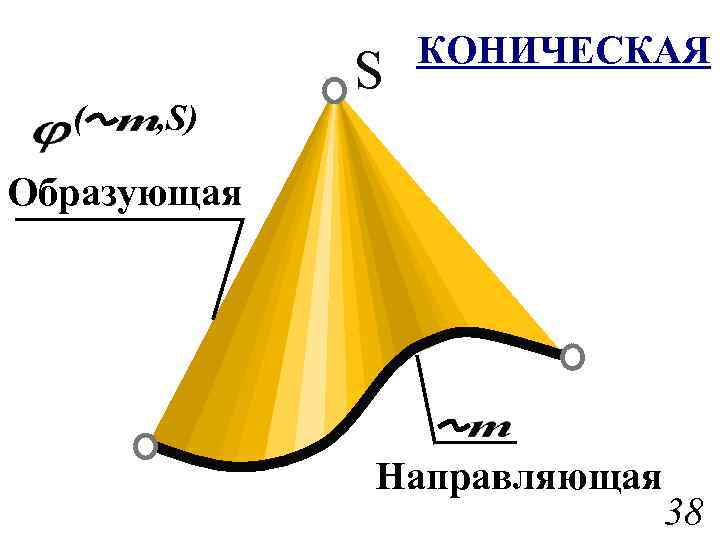

( , S) S КОНИЧЕСКАЯ Образующая Направляющая 38

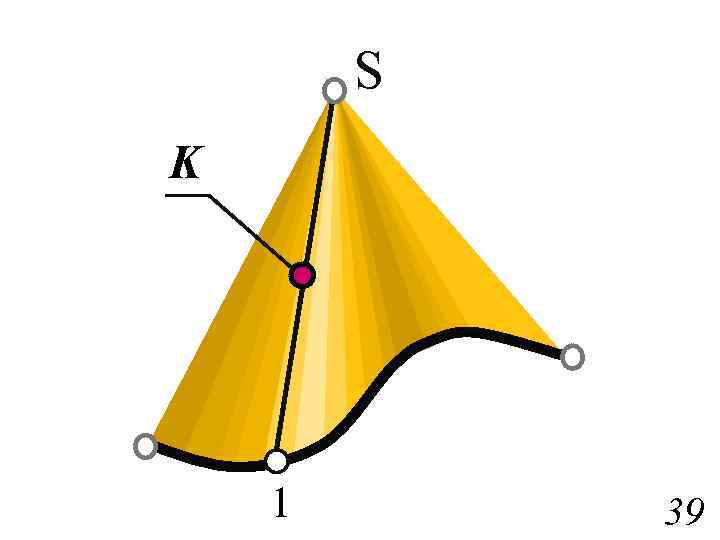

S K 1 39

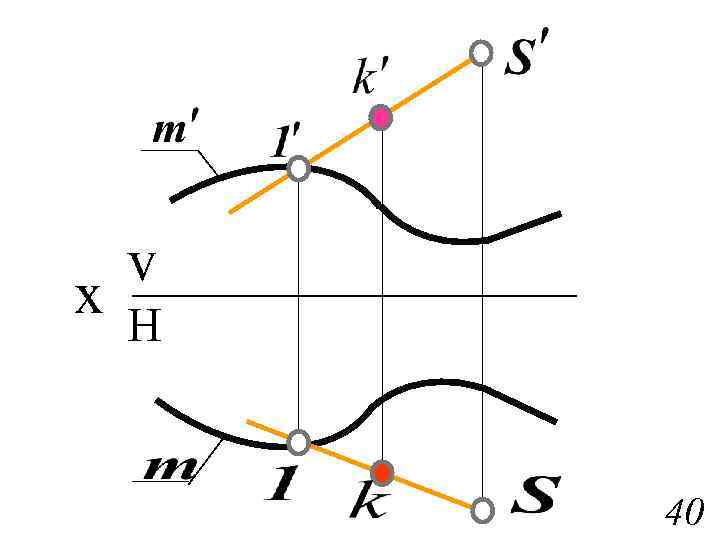

x v H 40

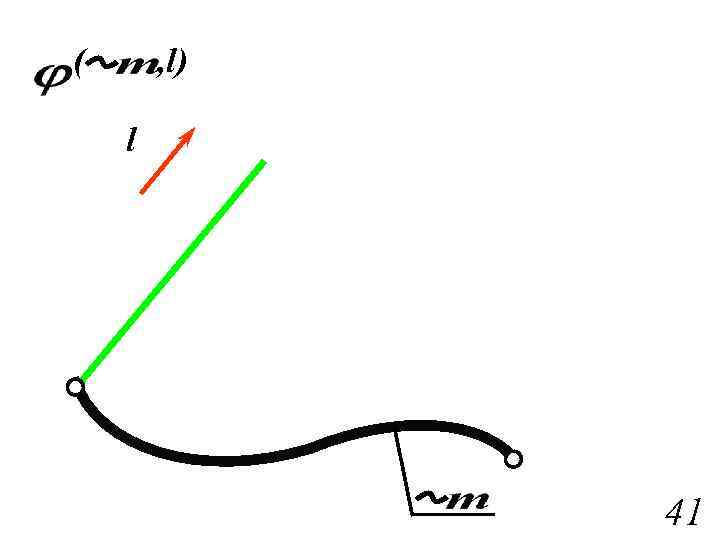

( , l) l 41

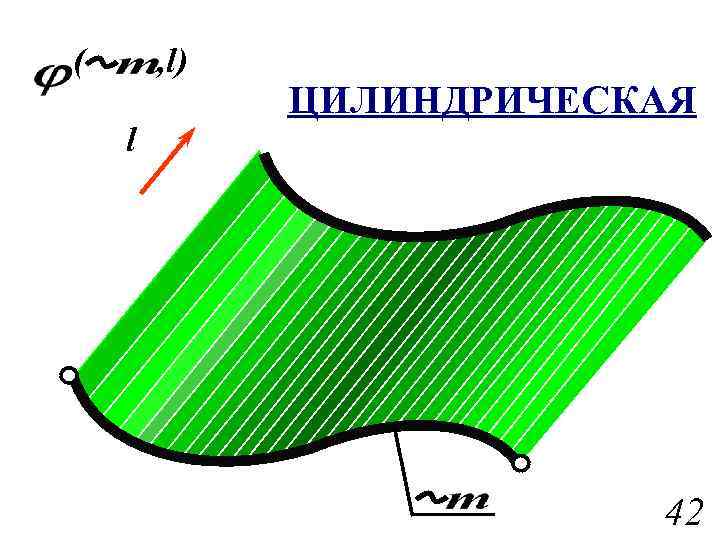

( , l) l ЦИЛИНДРИЧЕСКАЯ 42

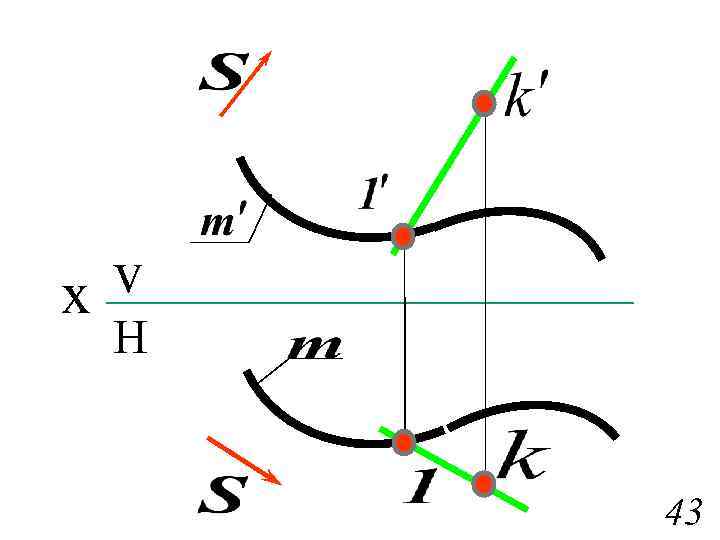

v x H 43

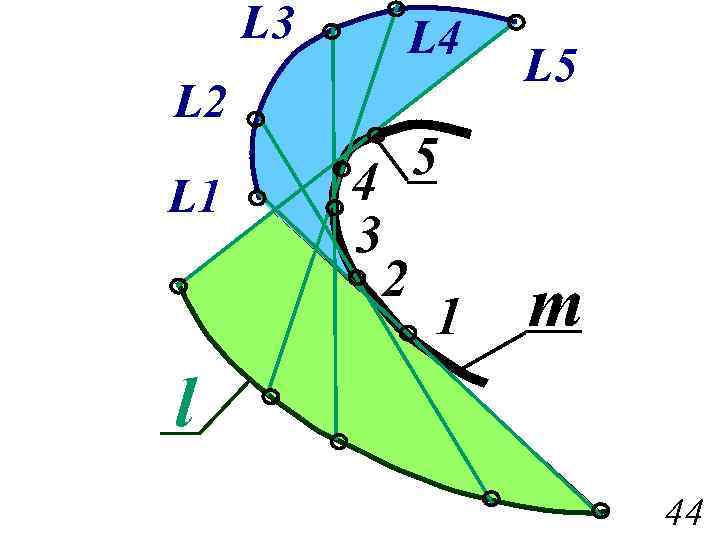

L 3 L 2 L 1 L 4 5 4 3 2 1 L 5 m l 44

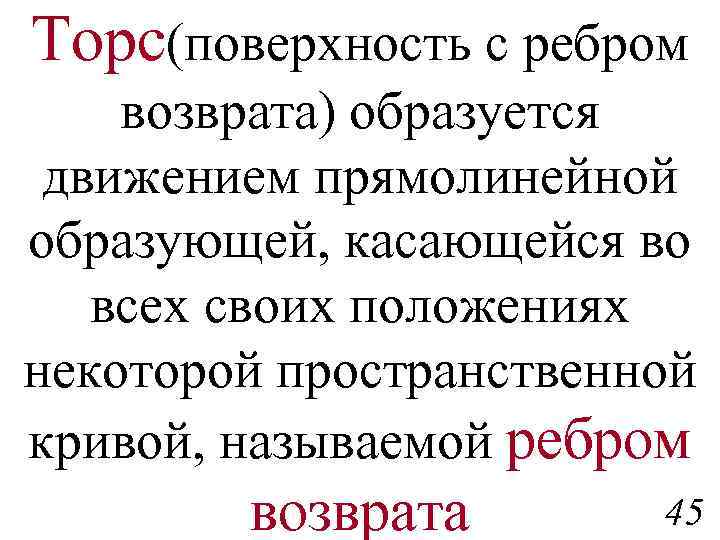

Торс(поверхность с ребром возврата) образуется движением прямолинейной образующей, касающейся во всех своих положениях некоторой пространственной кривой, называемой ребром возврата 45

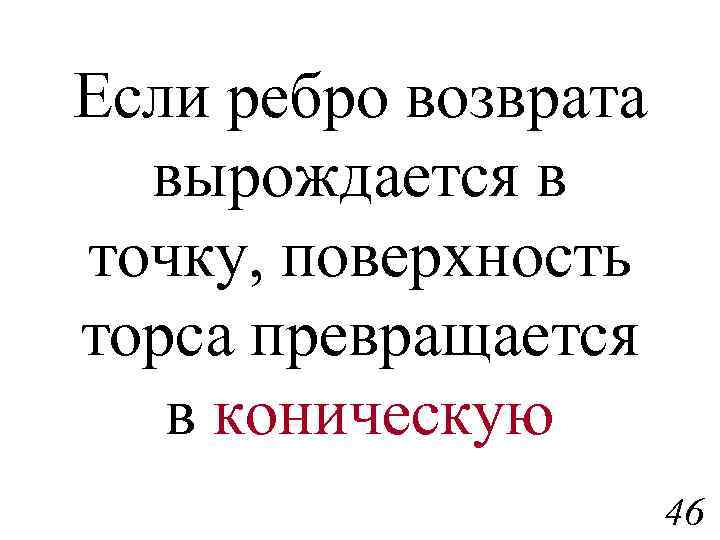

Если ребро возврата вырождается в точку, поверхность торса превращается в коническую 46
Если ребро возврата вырождается в бесконечно удаленную точку, торсовая поверхность превращается в цилиндрическую 47
