Поверка термопреобразователей сопротивления ТСМ и ТСП с помощью мультиметра Метран-514 -ММП № 6/3 Лабораторная работа

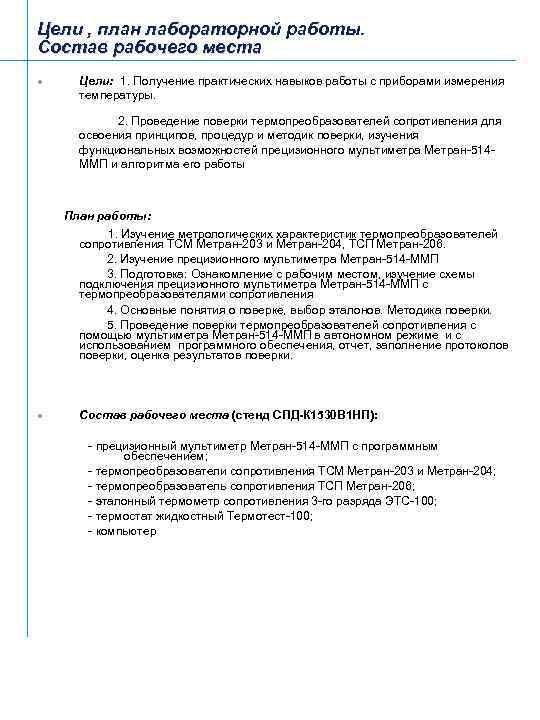

Цели , план лабораторной работы. Состав рабочего места l Цели: 1. Получение практических навыков работы с приборами измерения температуры. 2. Проведение поверки термопреобразователей сопротивления для освоения принципов, процедур и методик поверки, изучения функциональных возможностей прецизионного мультиметра Метран-514 ММП и алгоритма его работы План работы: 1. Изучение метрологических характеристик термопреобразователей сопротивления ТСМ Метран-203 и Метран-204, ТСП Метран-206. 2. Изучение прецизионного мультиметра Метран-514 -ММП 3. Подготовка: Ознакомление с рабочим местом, изучение схемы подключения прецизионного мультиметра Метран-514 -ММП с термопреобразователями сопротивления 4. Основные понятия о поверке, выбор эталонов. Методика поверки. 5. Проведение поверки термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП в автономном режиме и c использованием программного обеспечения, отчет, заполнение протоколов поверки, оценка результатов поверки. l Состав рабочего места (стенд СПД-К 1530 В 1 НП): - прецизионный мультиметр Метран-514 -ММП с программным обеспечением; - термопреобразователи сопротивления ТСМ Метран-203 и Метран-204; - термопреобразователь сопротивления ТСП Метран-206; - эталонный термометр сопротивления 3 -го разряда ЭТС-100; - термостат жидкостный Термотест-100; - компьютер

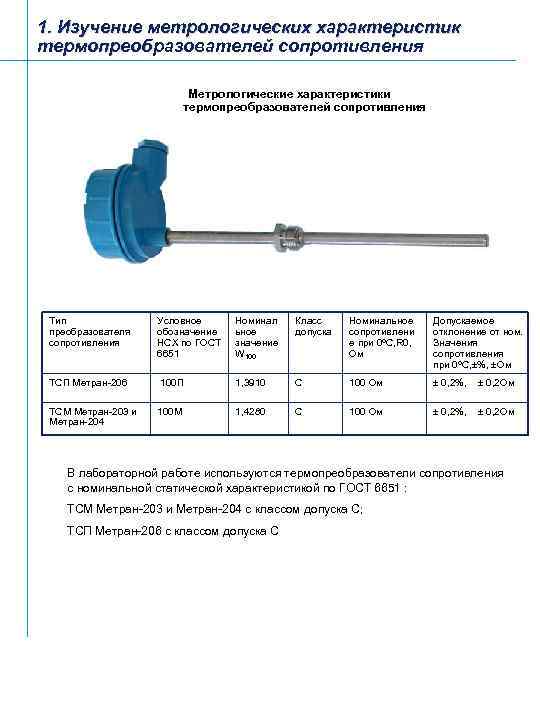

1. Изучение метрологических характеристик термопреобразователей сопротивления Метрологические характеристики термопреобразователей сопротивления Тип преобразователя сопротивления Условное обозначение НСХ по ГОСТ 6651 Номинал ьное значение W 100 Класс допуска Номинальное сопротивлени е при 0ºС, R 0, Ом Допускаемое отклонение от ном. Значения сопротивления при 0ºС, ±%, ±Ом ТСП Метран-206 100 П 1, 3910 С 100 Ом ± 0, 2%, ± 0, 2 Ом ТСМ Метран-203 и Метран-204 100 М 1, 4280 С 100 Ом ± 0, 2%, ± 0, 2 Ом В лабораторной работе используются термопреобразователи сопротивления с номинальной статической характеристикой по ГОСТ 6651 : ТСМ Метран-203 и Метран-204 с классом допуска С; ТСП Метран-206 с классом допуска С

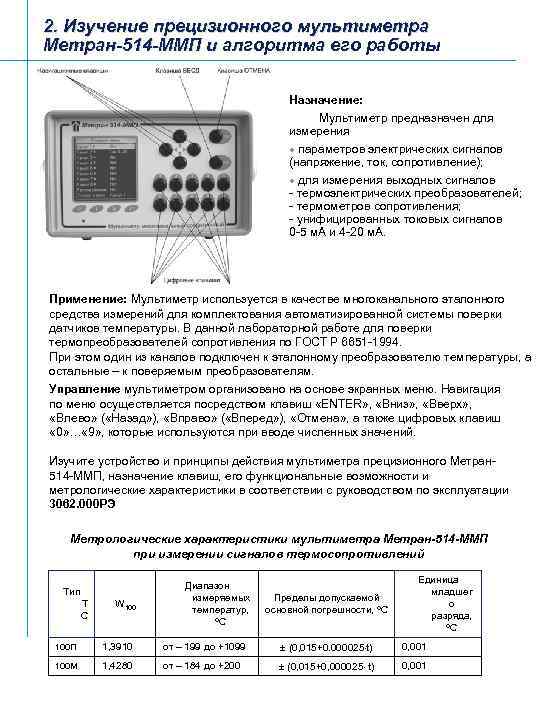

2. Изучение прецизионного мультиметра Метран-514 -ММП и алгоритма его работы Назначение: Мультиметр предназначен для измерения l параметров электрических сигналов (напряжение, ток, сопротивление); l для измерения выходных сигналов - термоэлектрических преобразователей; - термометров сопротивления; - унифицированных токовых сигналов 0 -5 м. А и 4 -20 м. А. Применение: Мультиметр используется в качестве многоканального эталонного средства измерений для комплектования автоматизированной системы поверки датчиков температуры. В данной лабораторной работе для поверки термопреобразователей сопротивления по ГОСТ Р 6651 -1994. При этом один из каналов подключен к эталонному преобразователю температуры, а остальные – к поверяемым преобразователям. Управление мультиметром организовано на основе экранных меню. Навигация по меню осуществляется посредством клавиш «ENTER» , «Вниз» , «Вверх» , «Влево» ( «Назад» ), «Вправо» ( «Вперед» ), «Отмена» , а также цифровых клавиш « 0» … « 9» , которые используются при вводе численных значений. Изучите устройство и принципы действия мультиметра прецизионного Метран 514 -ММП, назначение клавиш, его функциональные возможности и метрологические характеристики в соответствии с руководством по эксплуатации 3062. 000 РЭ Метрологические характеристики мультиметра Метран-514 -ММП при измерении сигналов термосопротивлений Тип Т С W 100 Диапазон измеряемых температур, С Пределы допускаемой основной погрешности, С Единица младшег о разряда, ºС 100 П 1, 3910 от – 199 до +1099 (0, 015+0. 000025 t) 0, 001 100 М 1, 4280 от – 184 до +200 (0, 015+0, 000025 t) 0, 001

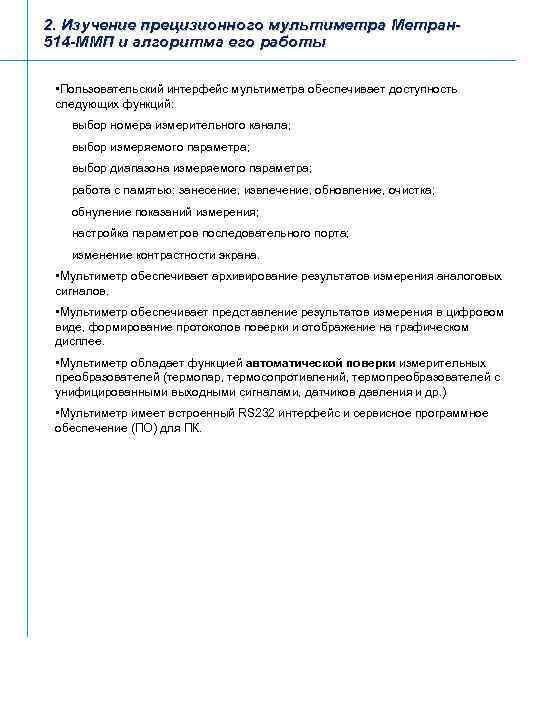

2. Изучение прецизионного мультиметра Метран 514 -ММП и алгоритма его работы • Пользовательский интерфейс мультиметра обеспечивает доступность следующих функций: выбор номера измерительного канала; выбор измеряемого параметра; выбор диапазона измеряемого параметра; работа с памятью: занесение, извлечение, обновление, очистка; обнуление показаний измерения; настройка параметров последовательного порта; изменение контрастности экрана. • Мультиметр обеспечивает архивирование результатов измерения аналоговых сигналов. • Мультиметр обеспечивает представление результатов измерения в цифровом виде, формирование протоколов поверки и отображение на графическом дисплее. • Мультиметр обладает функцией автоматической поверки измерительных преобразователей (термопар, термосопротивлений, термопреобразователей с унифицированными выходными сигналами, датчиков давления и др. ) • Мультиметр имеет встроенный RS 232 интерфейс и сервисное программное обеспечение (ПО) для ПК.
3. Подготовка: Ознакомление с рабочим местом, изучение схемы подключения l. Собрать схему подключения мультиметра Метран-514 ММП с термопреобразователями сопротивления в соответствии указанными ниже схемами (4 -х проводной) • Поместить термопреобразователи сопротивления в жидкостный термостат «Термотест-100 -11» • Подключить термостат с соответствии с Руководством по эксплуатации СШЖИ 2. 998. 016 РЭ Основные элементы управления термостатом расположены на передней панели блока регулирования и индикации где: 1 - индикатор включения нагревателя; 2 - индикатор режима вывода текущей температуры; 3 - индикатор режима установки температуры; 4 - индикаторное табло; 5 - кнопка включения режима установки температуры; 6 - кнопка повышения значения температуры; 7 - кнопка понижения значения температуры; 8 - кнопка «коррекция температуры» ; 9 - сетевой тумблер. l. Создавайте в термостате температуру (нагрев) 25, 50 ºС , в соответствии с параметрами поверки, введенными в мультиметр Метран-514
4. Основные понятия о поверке, выбор эталонов. Методика поверки.

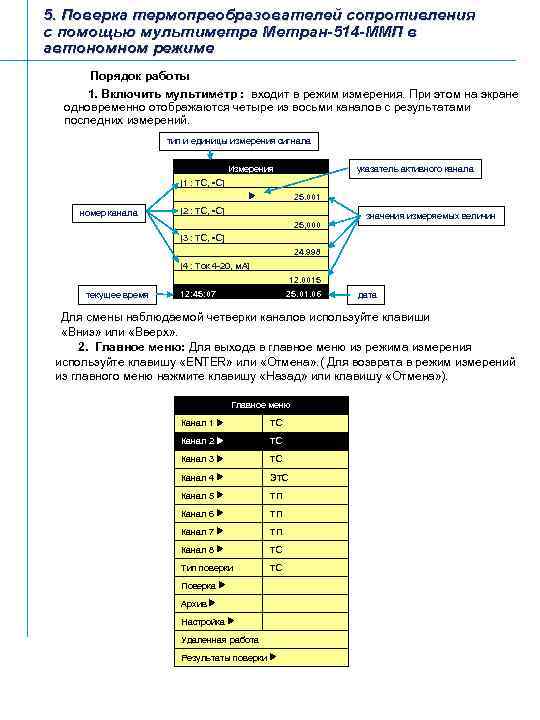

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП в автономном режиме Порядок работы 1. Включить мультиметр : входит в режим измерения. При этом на экране одновременно отображаются четыре из восьми каналов с результатами последних измерений. тип и единицы измерения сигнала Измерения указатель активного канала [1 : ТС, ◦С] номер канала 25. 001 [2 : ТС, ◦С] 25, 000 значения измеряемых величин [3 : ТС, ◦С] 24. 998 [4 : Ток 4 -20, м. А] 12. 0015 текущее время 12: 45: 07 25. 01. 06 дата Для смены наблюдаемой четверки каналов используйте клавиши «Вниз» или «Вверх» . 2. Главное меню: Для выхода в главное меню из режима измерения используйте клавишу «ENTER» или «Отмена» . ( Для возврата в режим измерений из главного меню нажмите клавишу «Назад» или клавишу «Отмена» ). Главное меню Канал 1 ТС Канал 2 ТС Канал 3 ТС Канал 4 ЭТС Канал 5 ТП Канал 6 ТП Канал 7 ТП Канал 8 ТС Тип поверки ТС Поверка Архив Настройка Удаленная работа Результаты поверки

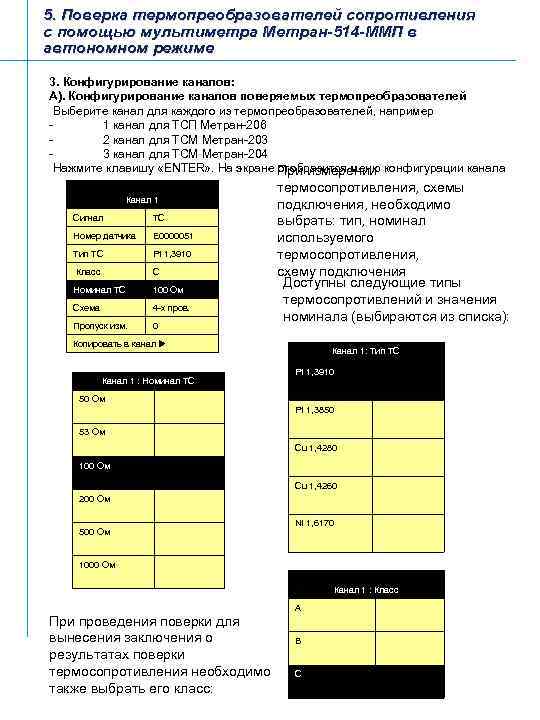

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП в автономном режиме 3. Конфигурирование каналов: А). Конфигурирование каналов поверяемых термопреобразователей Выберите канал для каждого из термопреобразователей, например 1 канал для ТСП Метран-206 2 канал для ТСМ Метран-203 3 канал для ТСМ Метран-204 Нажмите клавишу «ENTER» . На экране При измерении конфигурации канала отобразится меню Канал 1 Сигнал ТС Номер датчика Е 0000051 Тип ТС Pt 1, 3910 Класс С Номинал ТС 100 Ом Схема 4 -х пров. Пропуск изм. 0 термосопротивления, схемы подключения, необходимо выбрать: тип, номинал используемого термосопротивления, схему подключения Доступны следующие типы термосопротивлений и значения номинала (выбираются из списка): Копировать в канал Канал 1 : Номинал ТС Канал 1: Тип ТС Pt 1, 3910 50 Ом Pt 1, 3850 53 Ом Cu 1, 4280 100 Ом Cu 1, 4260 200 Ом 500 Ом Ni 1, 6170 1000 Ом Канал 1 : Класс При проведения поверки для вынесения заключения о результатах поверки термосопротивления необходимо также выбрать его класс: A B C

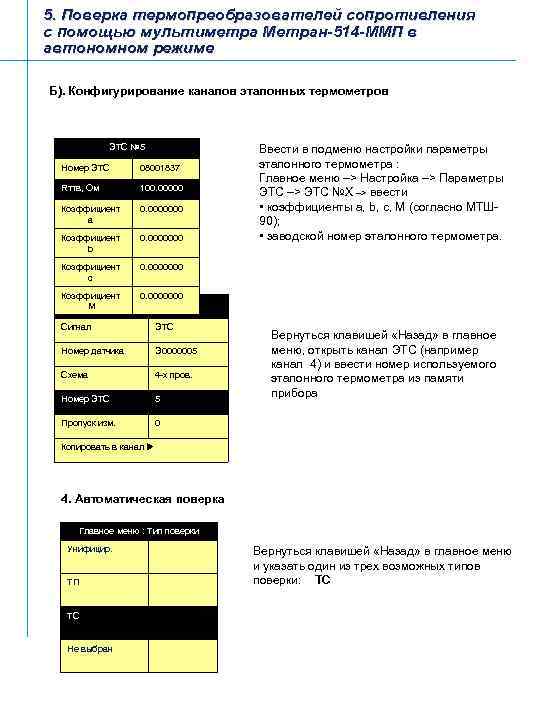

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП в автономном режиме Б). Конфигурирование каналов эталонных термометров ЭТС № 5 Номер ЭТС 08001837 Rттв, Ом 100. 00000 Коэффициент a 0. 0000000 Коэффициент b 0. 0000000 Коэффициент c Ввести в подменю настройки параметры эталонного термометра : Главное меню –> Настройка –> Параметры ЭТС –> ЭТС №Х –> ввести • коэффициенты a, b, c, M (согласно МТШ 90); • заводской номер эталонного термометра. 0. 0000000 Коэффициент 0. 0000000 Канал 6 M Сигнал ЭТС Номер датчика Э 0000005 Схема 4 -х пров. Номер ЭТС 5 Пропуск изм. 0 Вернуться клавишей «Назад» в главное меню, открыть канал ЭТС (например канал 4) и ввести номер используемого эталонного термометра из памяти прибора Копировать в канал 4. Автоматическая поверка Главное меню : Тип поверки Унифицир. ТП ТС Не выбран Вернуться клавишей «Назад» в главное меню и указать один из трех возможных типов поверки: ТС

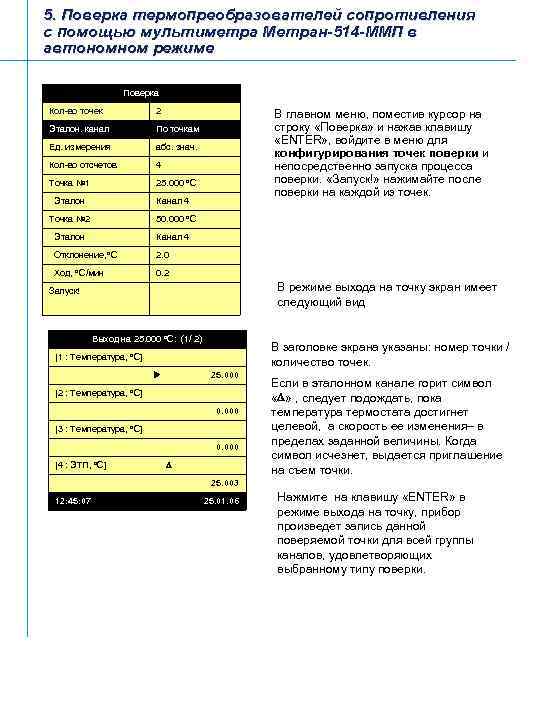

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП в автономном режиме Поверка Кол-во точек 2 Эталон. канал По точкам Ед. измерения абс. знач. Кол-во отсчетов 4 Точка № 1 25. 000 С Эталон В главном меню, поместив курсор на строку «Поверка» и нажав клавишу «ENTER» , войдите в меню для конфигурирования точек поверки и непосредственно запуска процесса поверки. «Запуск!» нажимайте после поверки на каждой из точек. Канал 4 50. 000 С Точка № 2 Эталон Канал 4 Отклонение, С 2. 0 Ход, С/мин 0. 2 В режиме выхода на точку экран имеет следующий вид Запуск! Выход на 25. 000 С: (1/ 2) В заголовке экрана указаны: номер точки / количество точек. [1 : Температура, С] 25. 000 [2 : Температура, С] 0. 000 [3 : Температура, С] 0. 000 [4 : ЭТП, С] Если в эталонном канале горит символ « » , следует подождать, пока температура термостата достигнет целевой, а скорость ее изменения– в пределах заданной величины. Когда символ исчезнет, выдается приглашение на съем точки. 25. 003 12: 45: 07 25. 01. 06 Нажмите на клавишу «ENTER» в режиме выхода на точку, прибор произведет запись данной поверяемой точки для всей группы каналов, удовлетворяющих выбранному типу поверки.

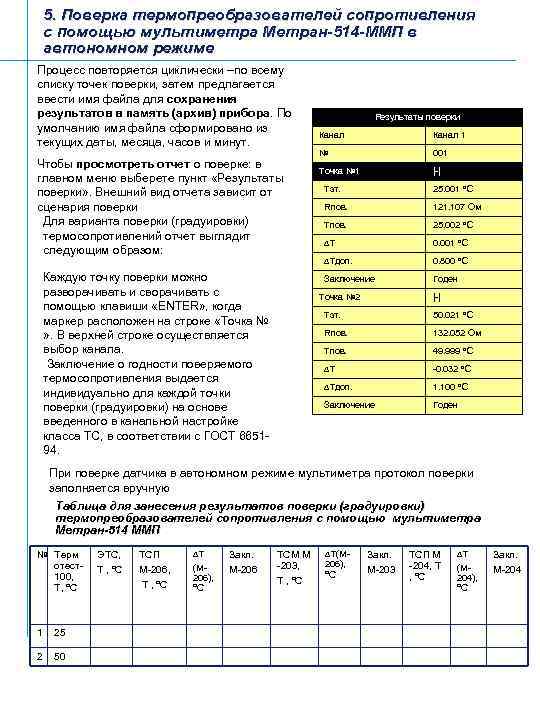

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП в автономном режиме Процесс повторяется циклически –по всему списку точек поверки, затем предлагается ввести имя файла для сохранения результатов в память (архив) прибора. По умолчанию имя файла сформировано из текущих даты, месяца, часов и минут. Чтобы просмотреть отчет о поверке: в главном меню выберете пункт «Результаты поверки» . Внешний вид отчета зависит от сценария поверки Для варианта поверки (градуировки) термосопротивлений отчет выглядит следующим образом: Результаты поверки Канал 1 № 001 Точка № 1 |-| 25. 001 С Rпов. 121. 107 Ом Tпов. 25. 002 С T 0. 001 С Tдоп. 0. 800 С Заключение Каждую точку поверки можно разворачивать и сворачивать с помощью клавиши «ENTER» , когда маркер расположен на строке «Точка № » . В верхней строке осуществляется выбор канала. Заключение о годности поверяемого термосопротивления выдается индивидуально для каждой точки поверки (градуировки) на основе введенного в канальной настройке класса ТС, в соответствии с ГОСТ 665194. Tэт. Годен Точка № 2 |-| Tэт. 50. 021 С Rпов. 132. 052 Ом Tпов. 49. 999 С T -0. 032 С Tдоп. 1. 100 С Заключение Годен При поверке датчика в автономном режиме мультиметра протокол поверки заполняется вручную Таблица для занесения результатов поверки (градуировки) термопреобразователей сопротивления с помощью мультиметра Метран-514 ММП № Терм отест100, Т, ºС 1 25 2 50 ЭТС, Т , ºС ТСП М-206, T Т , ºС ºС (М 206), Закл. М-206 ТСМ М -203, Т , ºС T(М 206), ºС Закл. М-203 ТСП М -204, Т , ºС T (М 204), ºС Закл. М-204

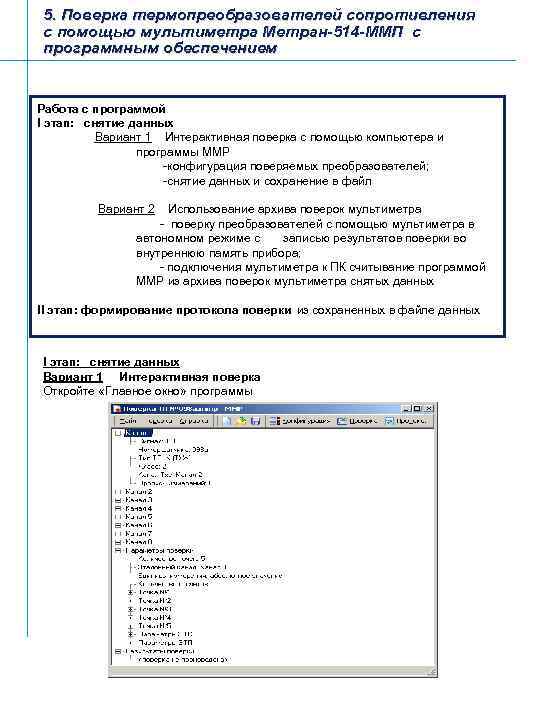

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП с программным обеспечением Работа с программой I этап: снятие данных Вариант 1 Интерактивная поверка с помощью компьютера и программы MMP -конфигурация поверяемых преобразователей; -снятие данных и сохранение в файл Вариант 2 Использование архива поверок мультиметра - поверку преобразователей с помощью мультиметра в автономном режиме с записью результатов поверки во внутреннюю память прибора; - подключения мультиметра к ПК считывание программой MMP из архива поверок мультиметра снятых данных II этап: формирование протокола поверки из сохраненных в файле данных I этап: снятие данных Вариант 1 Интерактивная поверка Откройте «Главное окно» программы

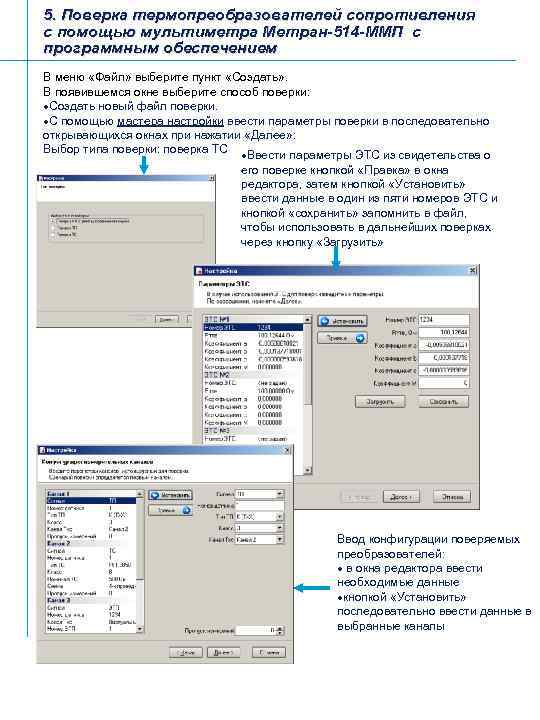

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП с программным обеспечением В меню «Файл» выберите пункт «Создать» . В появившемся окне выберите способ поверки: Создать новый файл поверки. С помощью мастера настройки ввести параметры поверки в последовательно открывающихся окнах при нажатии «Далее» : Выбор типа поверки: поверка ТС Ввести параметры ЭТС из свидетельства о его поверке кнопкой «Правка» в окна редактора, затем кнопкой «Установить» ввести данные в один из пяти номеров ЭТС и кнопкой «сохранить» запомнить в файл, чтобы использовать в дальнейших поверках через кнопку «Загрузить» Ввод конфигурации поверяемых преобразователей: в окна редактора ввести необходимые данные кнопкой «Установить» последовательно ввести данные в выбранные каналы
5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП с программным обеспечением Ввести параметры поверки: : Общие: сконфигурированный эталонный канал, абс. единицы ºС для ТС, кол-во точек- 2, кол-во отсчетов 4 Параметры точек поверки: № 1 Целевое значение 25 ºС Отклонение 2, 0 ºС Ход 0, 2 ºС /мин № 2 Целевое значение 50 ºС Отклонение Ход Вариант 2 2, 0 ºС 0, 2 ºС /мин Использование архива поверок мультиметра (позволяет использовать данные поверки ИП, выполненной в автономном режиме. ) Подключите мультиметр к компьютеру с помощью кабеля RS-232, Включите мультиметр, войдите в главное меню, и выберите пункт «Удаленная работа» (Главное меню → Настройка → Общие настройки → Интерфейс). В главном окне программы в меню «Файл» выберите пункт «Создать» . В появившемся окне выберите пункт «Создать новый файл поверки из архива поверок ММП» и нажмите кнопку «ОК» . Введите параметры соединения (они должны совпадать с параметрами соединения, введенными в мультиметр). В следующем окне программа отобразит список файлов, находящихся в архиве поверок мультиметра: нужный файл и нажмите кнопку «ОК» . Программа произведет считывание данных из архива и отобразит параметры и результаты поверки в главном окне. После этого можно сформировать протокол поверки или сохранить данные в файл.
5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП с программным обеспечением Снятие данных: 1. В главном окне программы нажмите кнопку «Поверка» . Введите параметры соединения (они должны совпадать с параметрами соединения, введенными в мультиметр). В режиме снятия данных отображаются следующие данные: • Текущее измеряемое значение для каждого из 8 каналов; • Данные поверки, включающие в себя измеренные значения для каждого канала на всех поверяемых точках; • Текущее состояние поверки. • Выход на заданную целевую точку 2. В режиме «Поверка» нажмите кнопку «Запуск» . Программа последовательно произведет измерения на всех точках поверки. • При выходе на целевое значение (устанавливаемое в термостате) программа осуществляет непрерывное измерение на всех каналах. Зеленым цветом отображается измеренное значение Красным цветом отображается перегрузка или обрыв • Программа контролирует текущую температуру на эталонном канале (параметры «Отклонение, °С» и «Ход, °С» ) на допустимое отклонение. Значение эталона не удовлетворяет заданным параметрам Значение эталона удовлетворяет заданным параметрам 3. Для перехода к снятию данных нажать кнопку «Начать измерение» . 4. После снятия данных на всех поверяемых точках нажмите кнопку «Готово» . В главном окне программы в пункте «Результаты поверки» будут доступны данные и результаты проведенной поверки. Далее можно приступать к формированию протокола поверки.

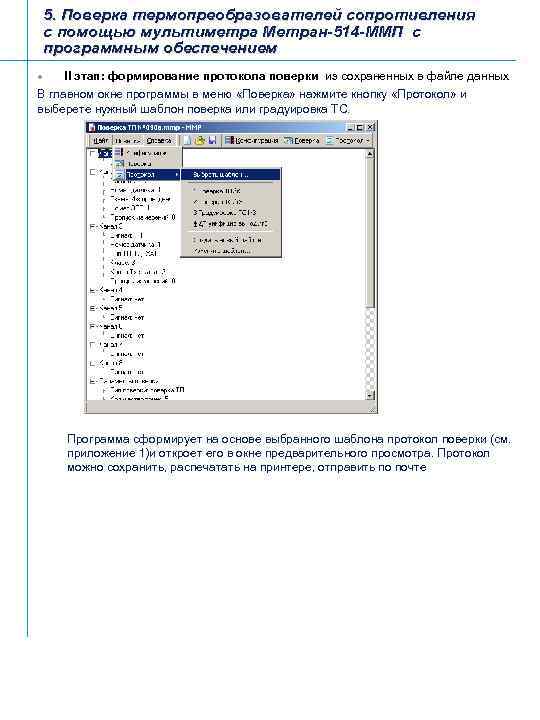

5. Поверка термопреобразователей сопротивления с помощью мультиметра Метран-514 -ММП с программным обеспечением l II этап: формирование протокола поверки из сохраненных в файле данных В главном окне программы в меню «Поверка» нажмите кнопку «Протокол» и выберете нужный шаблон поверка или градуировка ТС. Программа сформирует на основе выбранного шаблона протокол поверки (см. приложение 1)и откроет его в окне предварительного просмотра. Протокол можно сохранить, распечатать на принтере, отправить по почте
Приложение 1 Протокол поверки(градуировки)
