ПОВЕРКА СРЕДСТВ ИЗМЕРЕНИЙ Поверкой измерительного прибора называется процедура сравнения его показаний с показаниями более точного прибора, производимая для определения погрешности (точности) измерительного прибора.
Способы поверки средств измерений Поверка – это операция, заключающаяся в установлении пригодности СИ к применению на основании экспериментально определяемых метрологических характеристик и контроля их соответствия предъявляемым требованиям. Основной метрологической характеристикой, определяемой при поверке СИ, является его погрешность. Она находится путем сравнения поверяемого средства измерений с более точным средством измерений – рабочим эталоном. Основные требования к поверке изложены в следующих документах: правила по метрологии ПР 50. 2. 006 -94 «ГСИ. Поверка средств измерений» ; рекомендации МИ 187 -86 «ГСИ. Критерии достоверности и параметры методик поверки» ; рекомендации МИ 188 -86 «ГСИ. Установление методик поверки» .
■ непосредственного сравнения измеряемых величин и величин, Основные методы* поверки: воспроизводимых образцовыми мерами соответствующего класса точности (определяется основная погрешность, как разность между результатами измерения и соответствующими им размерами мер); ■ непосредственного сличения показаний поверяемого и образцового СИ при измерении одной и той же величины (определяется абсолютная погрешность, путем одновременного измерения одного и того же значения ФВ поверяемым и образцовым СИ). Градуировка – нанесение отметок на шкалу, соответствующих показаниям образцового СИ или определение уточненных значений (поправок). Калибровка – это когда с более точной мерой сличается лишь одна мера из набора или одна из отметок шкалы. См. калибры: пробка; скоба. Тарировка – не рекомендуемый для употребления термин *Метод – (греч. – способ познания) – способ деятельности субъекта, руководство деятельности, а не инструкция, шаблон. Метод основан на теории. Теория создается в результате предыдущей деятельности, а метод – исходный продукт и предпосылки к последующей деятельности. к

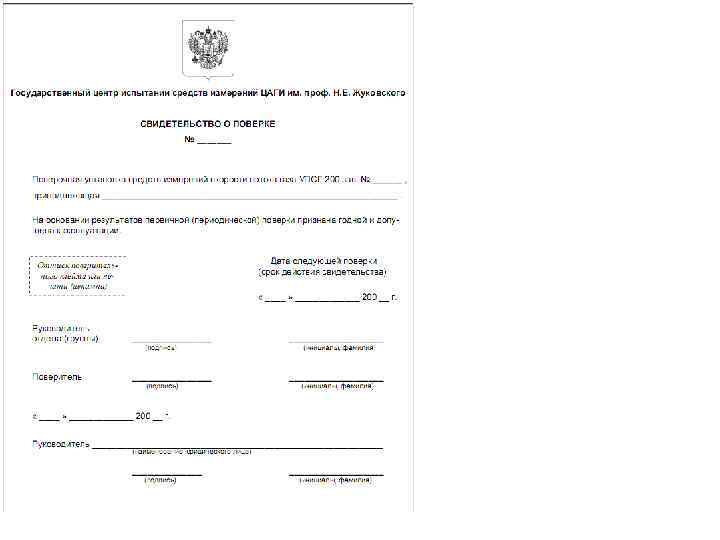

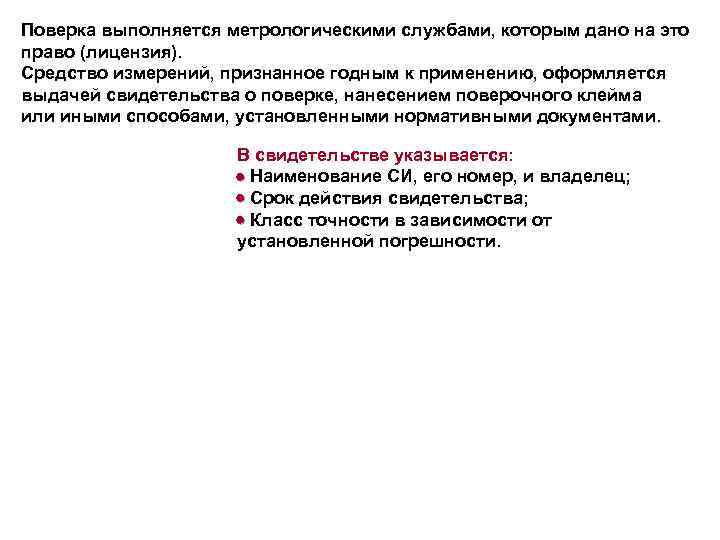

Поверка выполняется метрологическими службами, которым дано на это право (лицензия). Средство измерений, признанное годным к применению, оформляется выдачей свидетельства о поверке, нанесением поверочного клейма или иными способами, установленными нормативными документами. В свидетельстве указывается: Наименование СИ, его номер, и владелец; Срок действия свидетельства; Класс точности в зависимости от установленной погрешности.

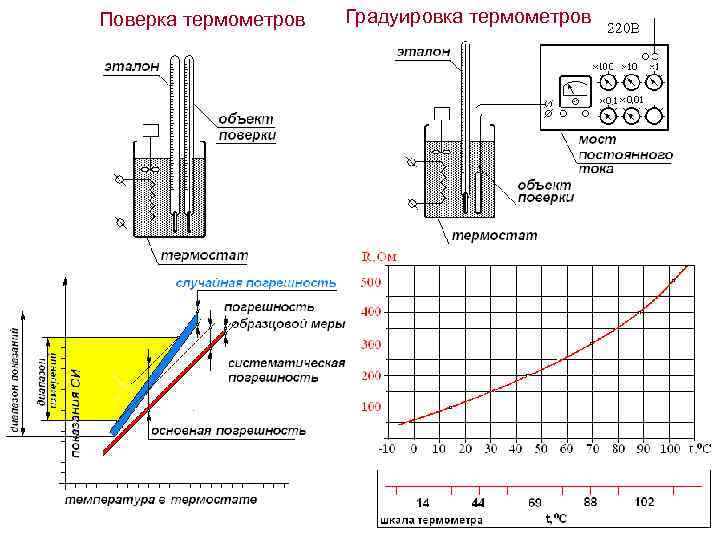

Поверка термометров Градуировка термометров

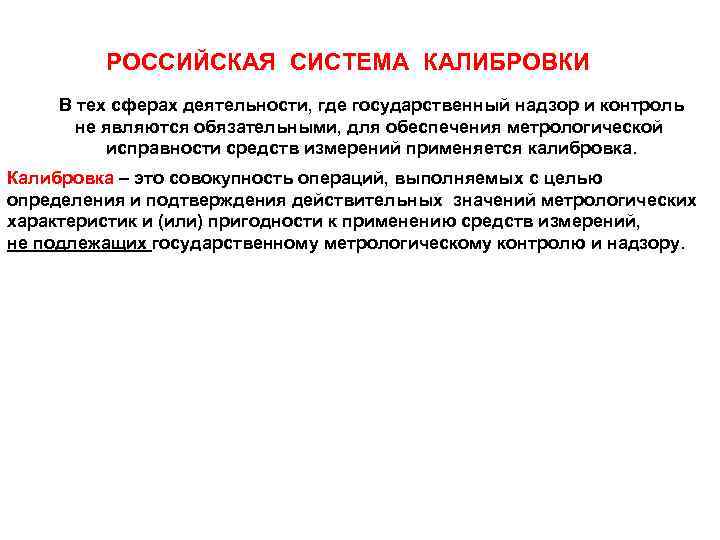

РОССИЙСКАЯ СИСТЕМА КАЛИБРОВКИ В тех сферах деятельности, где государственный надзор и контроль не являются обязательными, для обеспечения метрологической исправности средств измерений применяется калибровка. Калибровка – это совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и (или) пригодности к применению средств измерений, не подлежащих государственному метрологическому контролю и надзору.

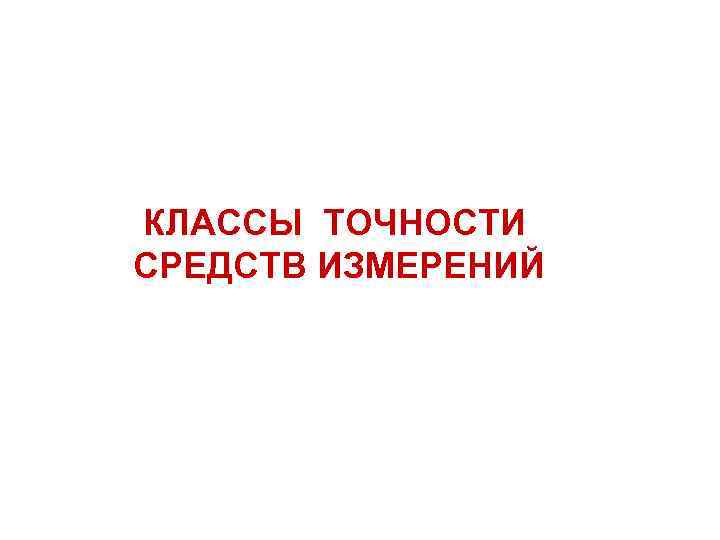

КЛАССЫ ТОЧНОСТИ СРЕДСТВ ИЗМЕРЕНИЙ
КЛАССЫ ТОЧНОСТИ СРЕДСТВ ИЗМЕРЕНИЙ Классы точности средств измерений – это обобщенная характеристика средств измерений, определяемая пределами допускаемых основных и дополнительных погрешностей, а также другими свойствами средств измерений, влияющими на точность, значения которых устанавливаются в стандартах на отдельные виды средств измерений.

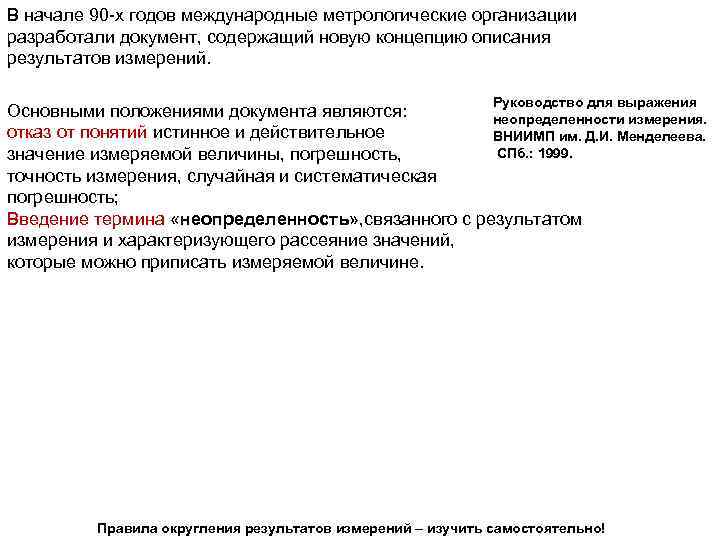

В начале 90 -х годов международные метрологические организации разработали документ, содержащий новую концепцию описания результатов измерений. Руководство для выражения Основными положениями документа являются: неопределенности измерения. отказ от понятий истинное и действительное ВНИИМП им. Д. И. Менделеева. СПб. : 1999. значение измеряемой величины, погрешность, точность измерения, случайная и систематическая погрешность; Введение термина «неопределенность» , связанного с результатом измерения и характеризующего рассеяние значений, которые можно приписать измеряемой величине. Правила округления результатов измерений – изучить самостоятельно!
ГОСТ 8. 009 – 84 ГСИ. Нормируемые метрологические характеристики средств измерений Этот ГОСТ наиболее полно описывает метрологические свойства средств измерений. В настоящее время в эксплуатации находится достаточно большое количество средств измерений, характеристики которых нормированы на основе классов точности. Класс точности – это обобщенная характеристика средства измерений, выражаемая пределами допускаемых значений его основной и дополнительной погрешностей, а также другими характеристиками, влияющими на точность. Пределы допускаемой основной погрешности (ΔСИ) – это интервал, в котором находится значение основной погрешности средства измерений. По влиянию внешних условий: Основная погрешность средства измерения – это погрешность, определяемая в нормальных условиях его применения; Дополнительная погрешность средства измерения – это погрешность, возникающая вследствие отклонения условий измерения от нормальных условий (Δξ). ГОСТ 8. 401 – 80 ГСИ. Классы точности средств измерений.
Пределы допускаемой абсолютной основной погрешности определяются по формуле: Δ= ± а или Δ= ± (а+bх) Пределы допускаемой относительной основной погрешности определяются по формуле: δ = Δ/х = ± q Пределы допускаемой приведенной основной погрешности определяются по формуле: γ = Δ/х. N = ± р где γ – отвлеченное положительное число, выбираемое из ряда значений: (1; 1, 5; 2; 2, 5; 4; 5; 6)· 10 n; n = 1; 0; -1; -2; и т. д. …. где 0, 5 – значение числа р На шкале прибора Если Δ = ± а, то q=р – это отвлеченное положительное число, выбираемое из ряда значений: (1; 1, 5; 2; 2, 5; 4; 5; 6)· 10 n; n = 1; 0; -1; -2; …. На шкале прибора где 0, 5 – значение числа q Если Δ = ± (а + bx), то пределы допускаемой относительной основной погрешности определяются по формуле: δ = Δ/х = ± [c +d·( |xk/x| - 1)] где c; d - (1; 1, 5; 2; 2, 5; 4; 5; 6)· 10 n; n = 1; 0; -1; -2; и т. д. …; xk – больший (по модулю) из пределов измерений. На шкале прибора « 0, 02/0, 01» - числитель – с; знаменатель - d.
Пример определения предела допускаемой погрешности прибора в единицах измеряемой величины Отсчет по равномерной шкале амперметра с диапазоном измерения от 0 до 50 А, составил 25 А. 1. Оценить пределы допускаемой абсолютной погрешности, если на шкале прибора указан класс точности прибора 0, 02 / 0, 01. δ=Δ/х →отсюда: Δ=δ • х = = ±[c +d·( |xk/x| - 1)] • х/100% = = ±[0, 02 + 0, 01(50 А/25 А -1] • 25 А/100% = =± 0, 0075 А пределы допускаемой абсолютной погрешности, если на 2. Оценить шкале прибора указан класс точности прибора δ= ± (Δ/х) • 100% → отсюда: Δ= ±(δ • х) / 100%= = ± (0, 5% • 25 А) /100 = ± 0, 125 А 3. Оценить пределы допускаемой абсолютной γ если на шкале прибора указан класс точности прибора 0, 5. γ=± (Δ/х. N ) • 100% → отсюда: Δ= (х. N • γ) / 100% = (50 • 0, 5) / 100% = ± 0, 25 А
Пределы допускаемой абсолютной основной погрешности устанавливаются по одной из формул: Δ = ± а (аддитивная погрешность) или Δ = ± (а +bх) (аддитивная + мультипликативная) Пределы допускаемой относительной основной погрешности: δ = ± а/х или δ = ± (а +bх)/х

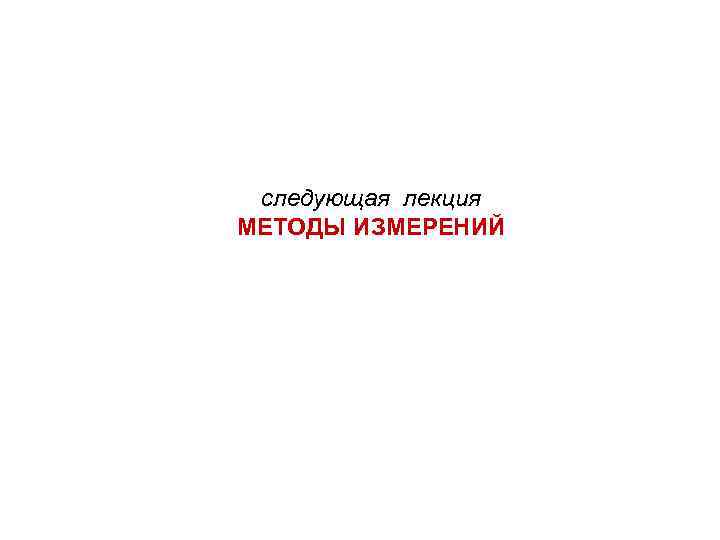

следующая лекция МЕТОДЫ ИЗМЕРЕНИЙ
