Потребность в временных зданий и складах Федорова Г. Д. , к. т. н. , доцент Лекция 7

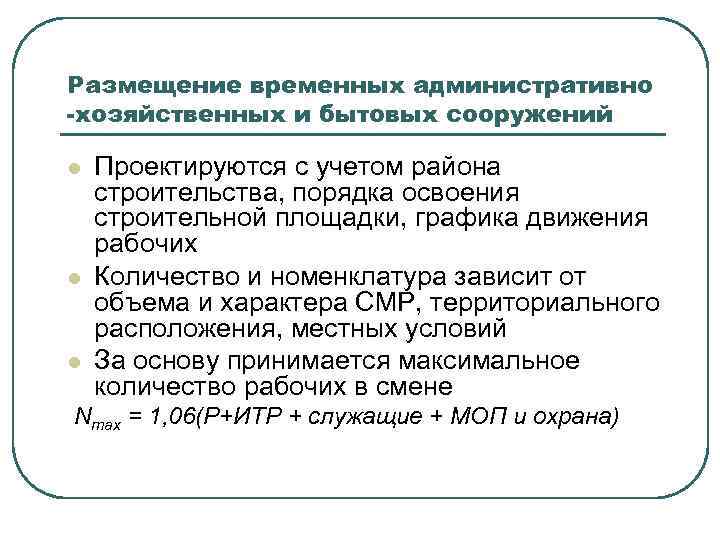

Размещение временных административно -хозяйственных и бытовых сооружений l l l Проектируются с учетом района строительства, порядка освоения строительной площадки, графика движения рабочих Количество и номенклатура зависит от объема и характера СМР, территориального расположения, местных условий За основу принимается максимальное количество рабочих в смене Nmax = 1, 06(Р+ИТР + служащие + МОП и охрана)
Определение функциональных групп и номенклатуры зданий Производственные Складские Вспомогательные Расчет вместимости зданий S = ηRp Учет использования постоянных зданий Выбор типов конструктивных решений от срока строительства Вагончики (<6 мес. ) Перевозные (от 6 до 12 мес. ) Щитовые (>12 мес. )

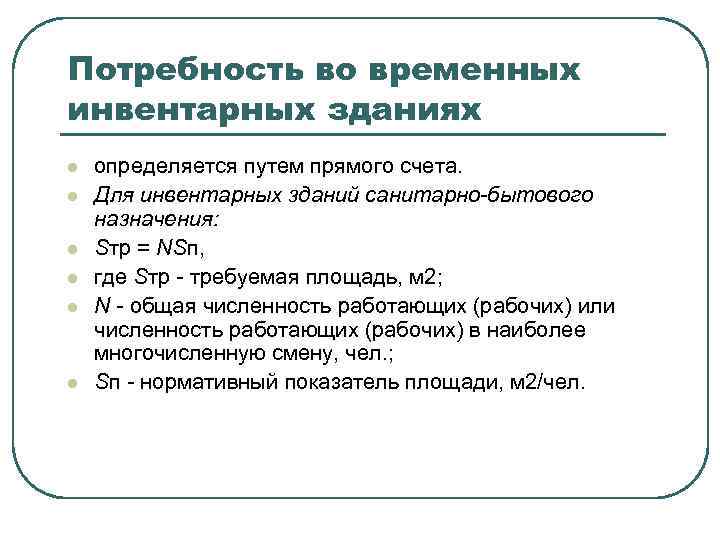

Потребность во временных инвентарных зданиях l l l определяется путем прямого счета. Для инвентарных зданий санитарно-бытового назначения: Sтр = NSп, где Sтр - требуемая площадь, м 2; N - общая численность работающих (рабочих) или численность работающих (рабочих) в наиболее многочисленную смену, чел. ; Sп - нормативный показатель площади, м 2/чел.
Здания культурно-бытового назначения l l l Гардеробная Sтр = N 0, 7 м 2, где N - общая численность рабочих (в двух сменах). Душевая: Sтр = N 0, 54 м 2, где N - численность рабочих в наиболее многочисленную смену, пользующихся душевой (80 %) Умывальная: Sтр = N 0, 2 м 2, где N - численность работающих в наиболее многочисленную смену. Сушилка: Sтр = N 0, 2 м 2, где N - численность рабочих в наиболее многочисленную смену Помещение для обогрева рабочих: Sтр = N 0, 1 м 2, где N - численность рабочих в наиболее многочисленную смену Туалет: Sтр = (0, 7 N 0, 1)· 0, 7 + (1, 4 N 0, 1)· 0, 3 = 7, 5 м 2, где N - численность рабочих в наиболее многочисленную смену; 0, 7 и 1, 4 - нормативные показатели площади для мужчин и женщин соответственно; 0, 7 и 0, 3 - коэффициенты, учитывающие соотношение, для мужчин и женщин соответственно.
Инвентарные здания административного назначения l Определяется по формуле: Sтр = NSн где Sтр - требуемая площадь, м 2; Sн = 4 - нормативный показатель площади, м 2/чел. ; N - общая численность ИТР, служащих, МОП и охраны в наиболее многочисленную смену.
Складское хозяйство Определяется для материалов, подлежащих хранению на строительной площадке по формуле: Sскл = P/αК, м 2, где Р – объем хранимого материала в физических единицах (3 дня); α – норма складирования на 1 м 2 площади (для открытых складов – 1, 4 -1, 5; для складов металла – 1, 5 -1, 6; для складов нерудных материалов – 1, 51, 7; для отапливаемых складыв – 0, 5 -0, 7; К – коэффициент, учитывающий проходы и проезды l Запас материалов Р рассчитывается по формуле: Р = (Q/T)∙n∙k, где Q – количество материалов необходимых для производства строительства; Т – расчетная продолжительность выполнения работ по календарному плану; n – норма запаса материала в днях (3 дня); k – коэффициент, учитывающий неравномерность поступления материалов на склад, принимается равным 1, 2 l

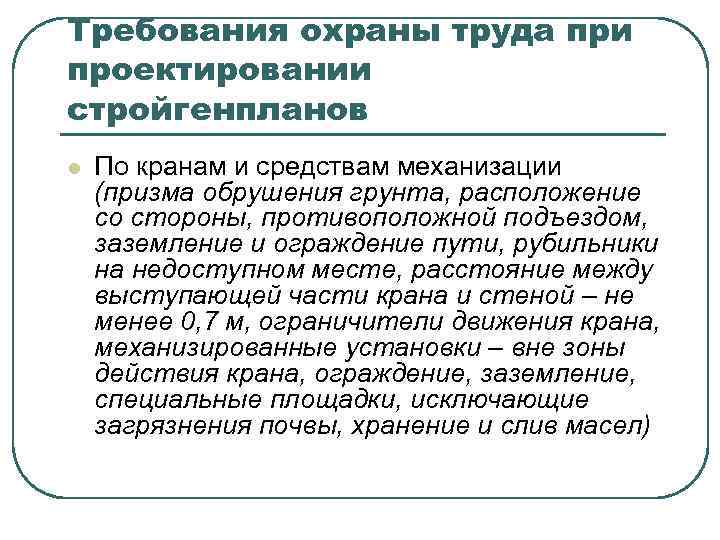

Требования охраны труда при проектировании стройгенпланов l По кранам и средствам механизации (призма обрушения грунта, расположение со стороны, противоположной подъездом, заземление и ограждение пути, рубильники на недоступном месте, расстояние между выступающей части крана и стеной – не менее 0, 7 м, ограничители движения крана, механизированные установки – вне зоны действия крана, ограждение, заземление, специальные площадки, исключающие загрязнения почвы, хранение и слив масел)
Требования охраны труда при проектировании стройгенпланов l По дорогам и путям движения пешеходов (круговой либо сквозной проезд, наличие двух въездов, если длина участка более 1 км, задний ход машин не допустимо, обозначение зон ограниченного движения, ширина дорог – 3, 5 м, двухполосного – 6 м. Радиус закругления- 20 (мин. -10, 5 м). Максимальный уклон – 8%, полоса вокруг здания – 6 м. Ширина пешеходных дорожек в одном направлении – 1 м, в двух – 2 м. Площадки разворота 12 х 12 м)

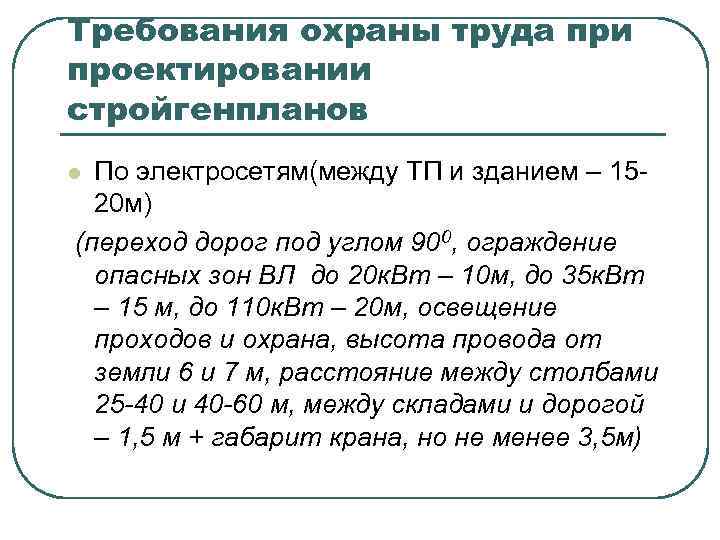

Требования охраны труда при проектировании стройгенпланов По электросетям(между ТП и зданием – 1520 м) (переход дорог под углом 900, ограждение опасных зон ВЛ до 20 к. Вт – 10 м, до 35 к. Вт – 15 м, до 110 к. Вт – 20 м, освещение проходов и охрана, высота провода от земли 6 и 7 м, расстояние между столбами 25 -40 и 40 -60 м, между складами и дорогой – 1, 5 м + габарит крана, но не менее 3, 5 м) l

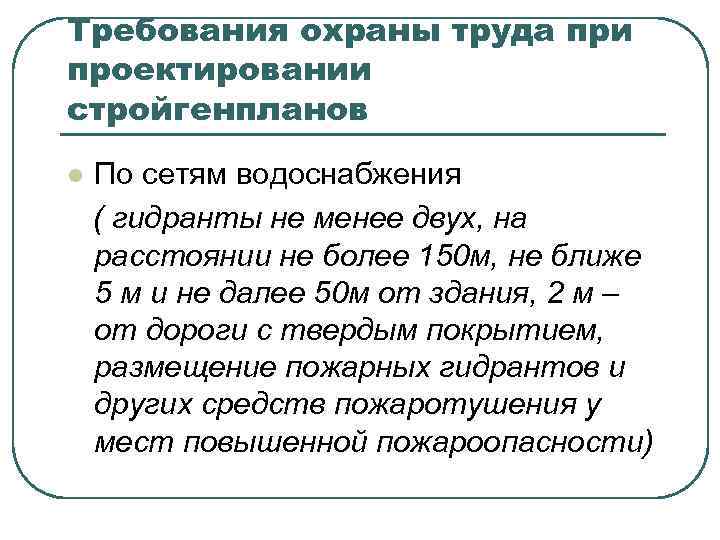

Требования охраны труда при проектировании стройгенпланов l По сетям водоснабжения ( гидранты не менее двух, на расстоянии не более 150 м, не ближе 5 м и не далее 50 м от здания, 2 м – от дороги с твердым покрытием, размещение пожарных гидрантов и других средств пожаротушения у мест повышенной пожароопасности)

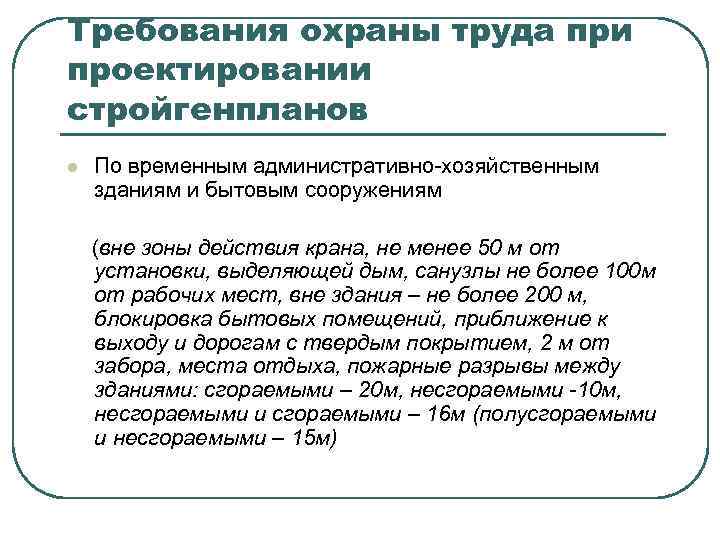

Требования охраны труда при проектировании стройгенпланов l По временным административно-хозяйственным зданиям и бытовым сооружениям (вне зоны действия крана, не менее 50 м от установки, выделяющей дым, санузлы не более 100 м от рабочих мест, вне здания – не более 200 м, блокировка бытовых помещений, приближение к выходу и дорогам с твердым покрытием, 2 м от забора, места отдыха, пожарные разрывы между зданиями: сгораемыми – 20 м, несгораемыми -10 м, несгораемыми и сгораемыми – 16 м (полусгораемыми и несгораемыми – 15 м)

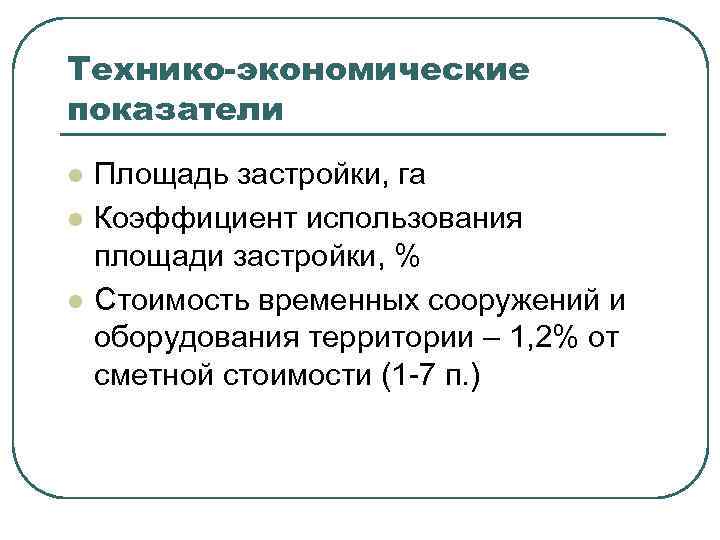

Технико-экономические показатели l l l Площадь застройки, га Коэффициент использования площади застройки, % Стоимость временных сооружений и оборудования территории – 1, 2% от сметной стоимости (1 -7 п. )

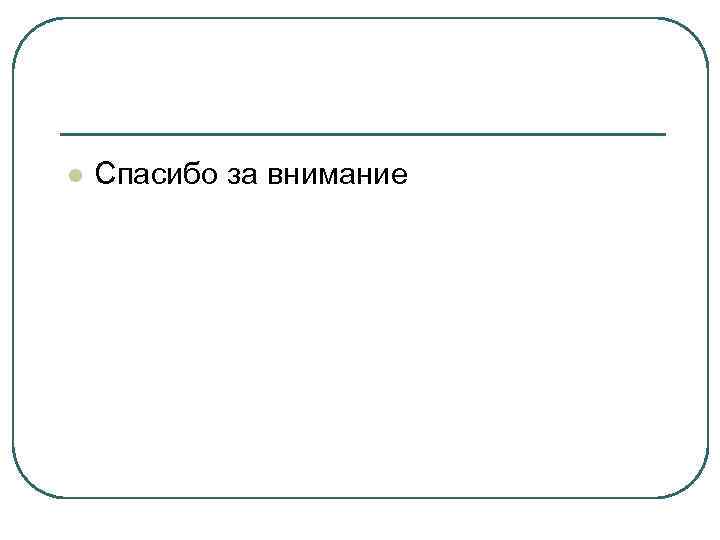

l Спасибо за внимание
