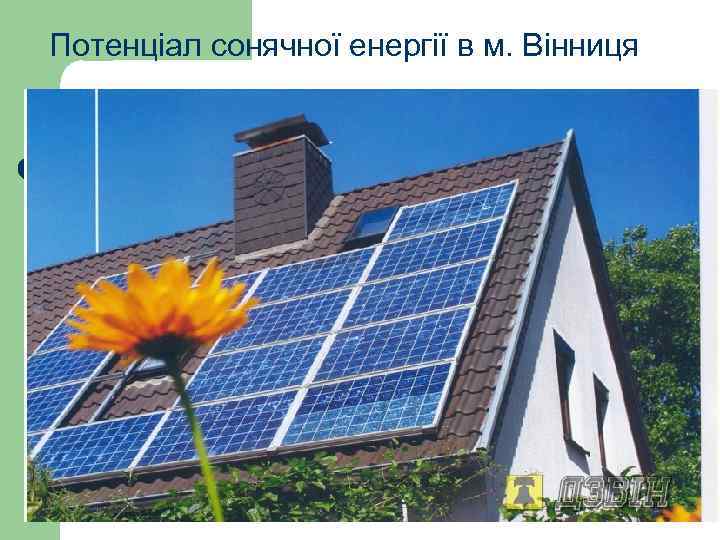

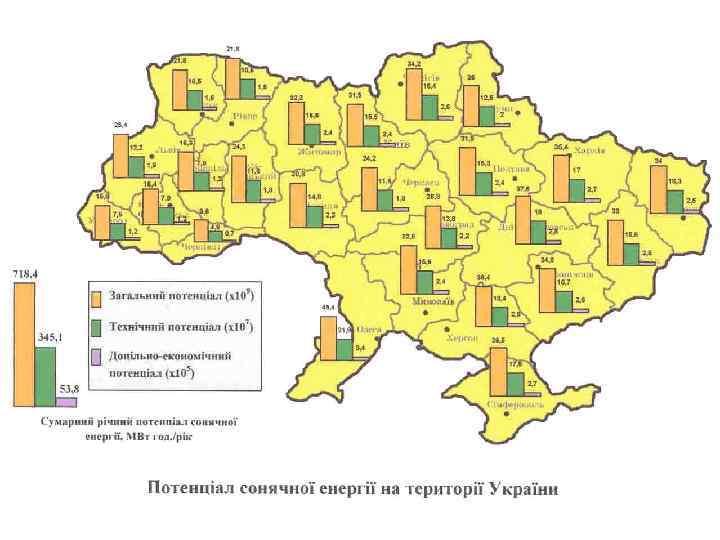

Потенціал сонячної енергії в м. Вінниця

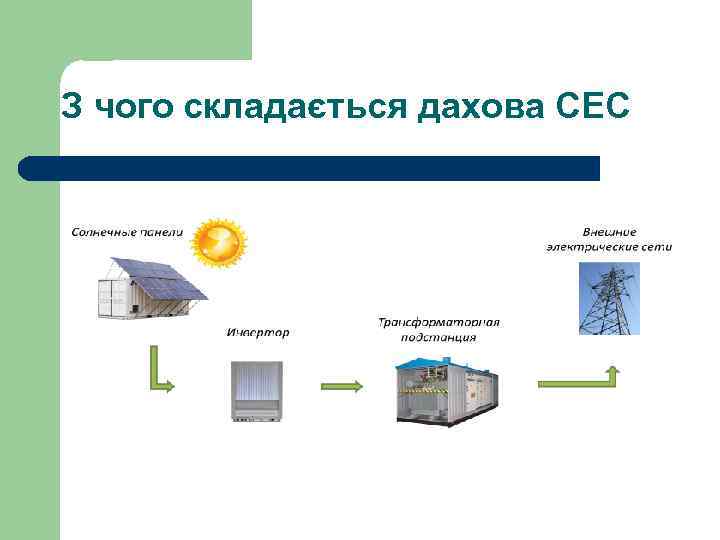

З чого складається дахова СЕС

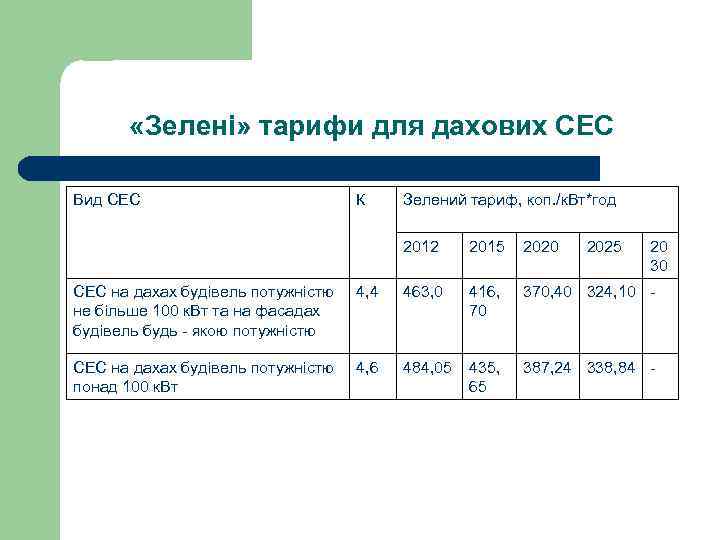

«Зелені» тарифи для дахових СЕС Вид СЕС К Зелений тариф, коп. /к. Вт*год 2012 2015 2020 2025 20 30 СЕС на дахах будівель потужністю не більше 100 к. Вт та на фасадах будівель будь - якою потужністю 4, 4 463, 0 416, 70 370, 40 324, 10 - СЕС на дахах будівель потужністю понад 100 к. Вт 4, 6 484, 05 435, 65 387, 24 338, 84 -

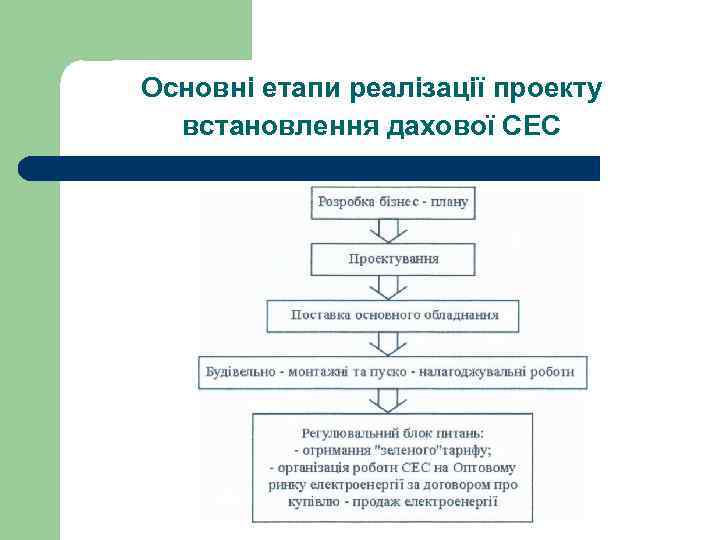

Основні етапи реалізації проекту встановлення дахової СЕС

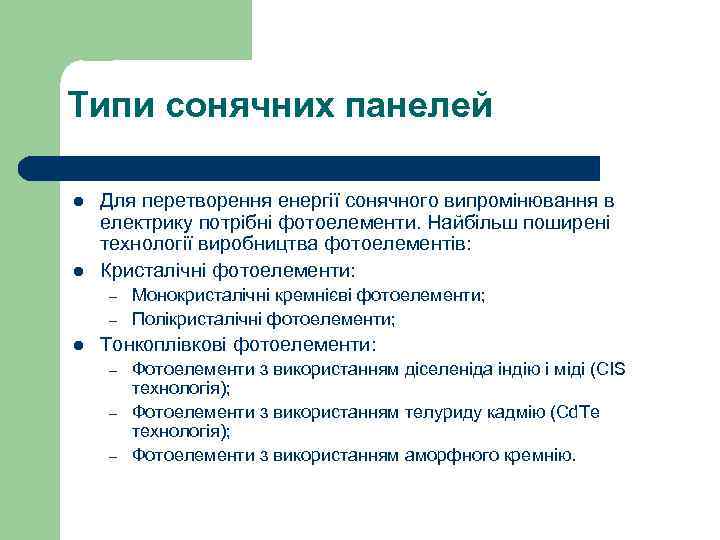

Типи сонячних панелей l l Для перетворення енергії сонячного випромінювання в електрику потрібні фотоелементи. Найбільш поширені технології виробництва фотоелементів: Кристалічні фотоелементи: – – l Монокристалічні кремнієві фотоелементи; Полікристалічні фотоелементи; Тонкоплівкові фотоелементи: – – – Фотоелементи з використанням діселеніда індію і міді (CIS технологія); Фотоелементи з використанням телуриду кадмію (Cd. Te технологія); Фотоелементи з використанням аморфного кремнію.

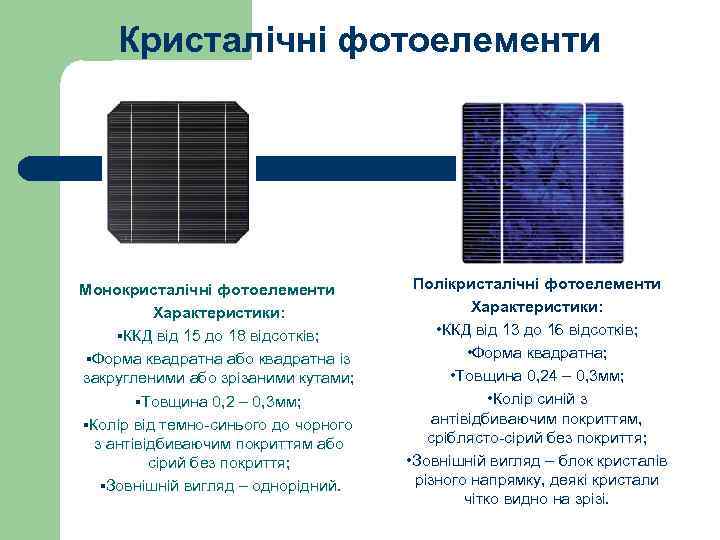

Кристалічні фотоелементи Монокристалічні фотоелементи Характеристики: §ККД від 15 до 18 відсотків; §Форма квадратна або квадратна із закругленими або зрізаними кутами; §Товщина 0, 2 – 0, 3 мм; §Колір від темно-синього до чорного з антівідбиваючим покриттям або сірий без покриття; §Зовнішній вигляд – однорідний. Полікристалічні фотоелементи Характеристики: • ККД від 13 до 16 відсотків; • Форма квадратна; • Товщина 0, 24 – 0, 3 мм; • Колір синій з антівідбиваючим покриттям, сріблясто-сірий без покриття; • Зовнішній вигляд – блок кристалів різного напрямку, деякі кристали чітко видно на зрізі.

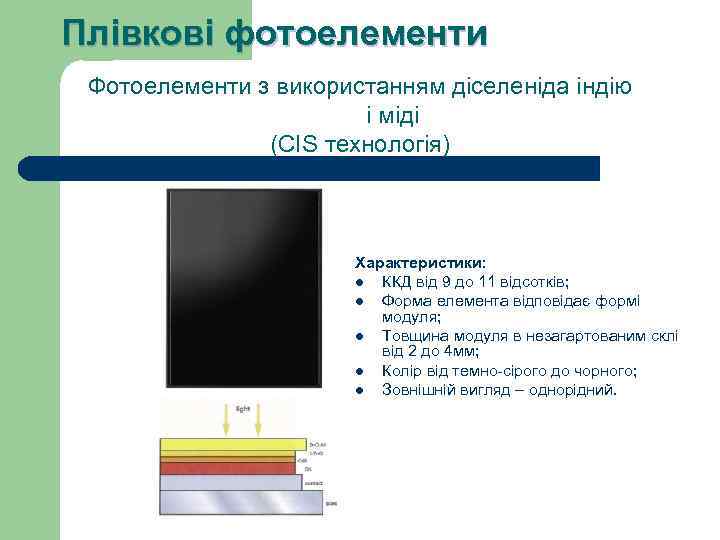

Плівкові фотоелементи Фотоелементи з використанням діселеніда індію і міді (CIS технологія) Характеристики: l ККД від 9 до 11 відсотків; l Форма елемента відповідає формі модуля; l Товщина модуля в незагартованим склі від 2 до 4 мм; l Колір від темно-сірого до чорного; l Зовнішній вигляд – однорідний.

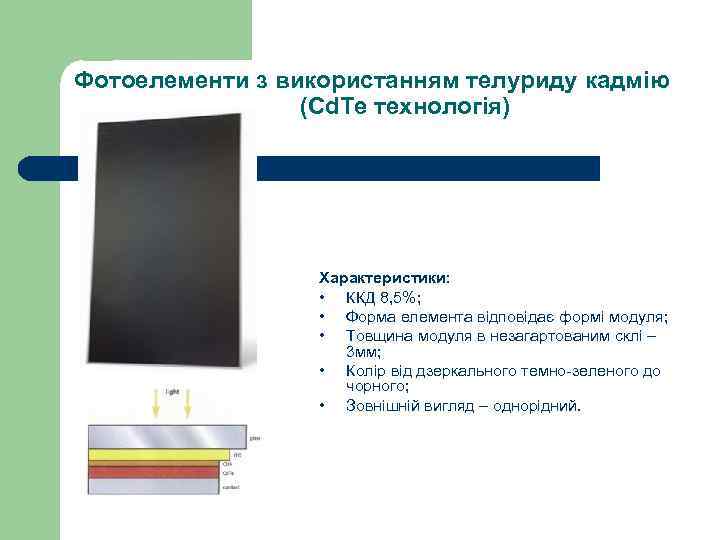

Фотоелементи з використанням телуриду кадмію (Cd. Te технологія) Характеристики: • ККД 8, 5%; • Форма елемента відповідає формі модуля; • Товщина модуля в незагартованим склі – 3 мм; • Колір від дзеркального темно-зеленого до чорного; • Зовнішній вигляд – однорідний.

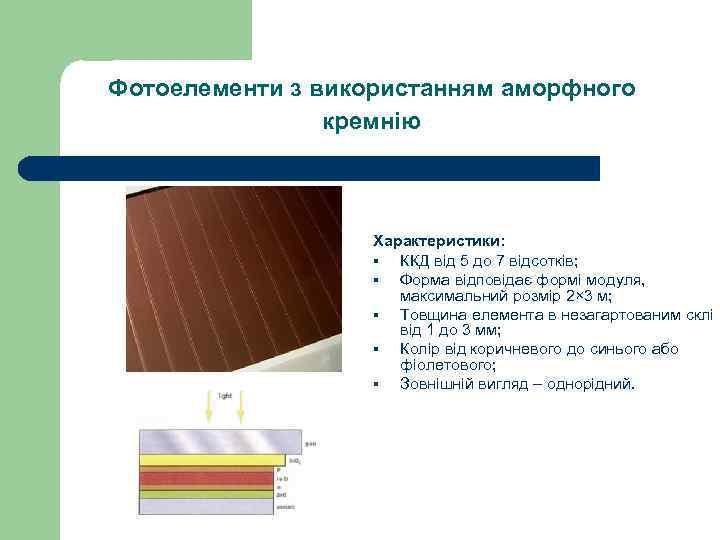

Фотоелементи з використанням аморфного кремнію Характеристики: § ККД від 5 до 7 відсотків; § Форма відповідає формі модуля, максимальний розмір 2× 3 м; § Товщина елемента в незагартованим склі від 1 до 3 мм; § Колір від коричневого до синього або фіолетового; § Зовнішній вигляд – однорідний.

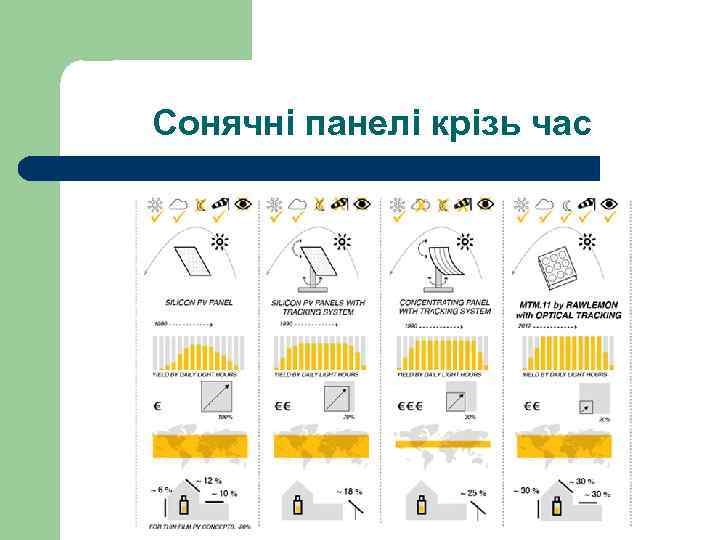

Сонячні панелі крізь час

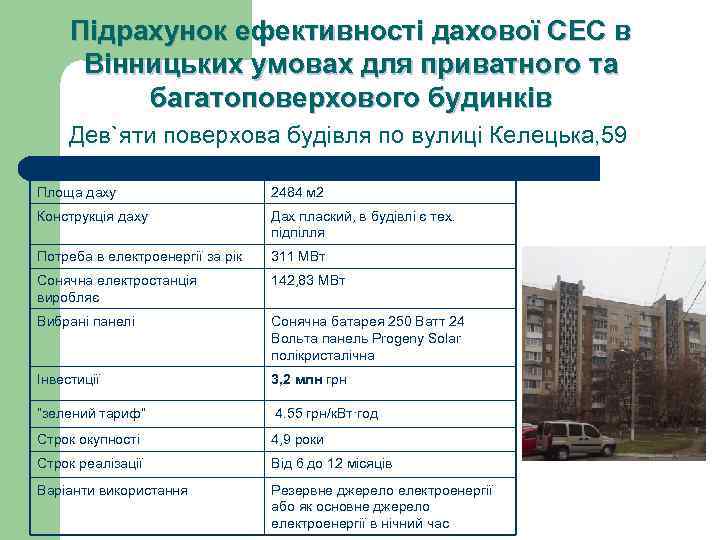

Підрахунок ефективності дахової СЕС в Вінницьких умовах для приватного та багатоповерхового будинків Дев`яти поверхова будівля по вулиці Келецька, 59 Площа даху 2484 м 2 Конструкція даху Дах плаский, в будівлі є тех. підпілля Потреба в електроенергії за рік 311 МВт Сонячна електростанція виробляє 142, 83 МВт Вибрані панелі Сонячна батарея 250 Ватт 24 Вольта панель Progeny Solar полікристалічна Інвестиції 3, 2 млн грн “зелений тариф” 4. 55 грн/к. Вт·год Строк окупності 4, 9 роки Строк реалізації Від 6 до 12 місяців Варіанти використання Резервне джерело електроенергії або як основне джерело електроенергії в нічний час

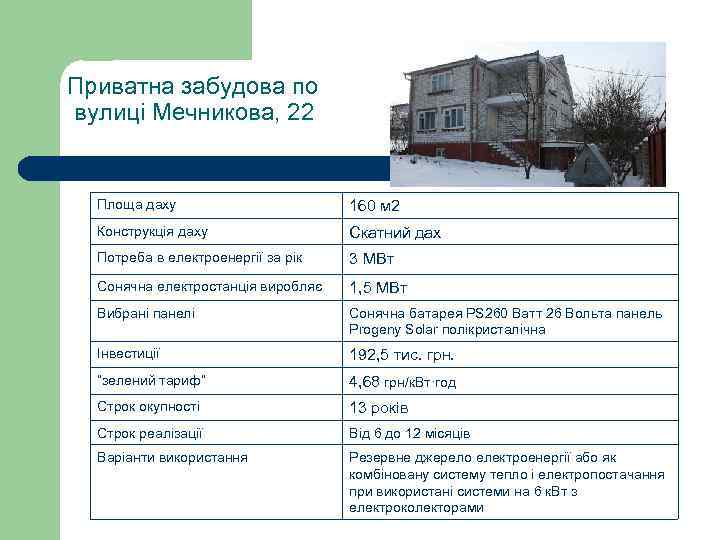

Приватна забудова по вулиці Мечникова, 22 Площа даху 160 м 2 Конструкція даху Скатний дах Потреба в електроенергії за рік 3 МВт Сонячна електростанція виробляє 1, 5 МВт Вибрані панелі Сонячна батарея PS 260 Ватт 26 Вольта панель Progeny Solar полікристалічна Інвестиції 192, 5 тис. грн. “зелений тариф” 4, 68 грн/к. Вт·год Строк окупності 13 років Строк реалізації Від 6 до 12 місяців Варіанти використання Резервне джерело електроенергії або як комбіновану систему тепло і електропостачання при використані системи на 6 к. Вт з електроколекторами

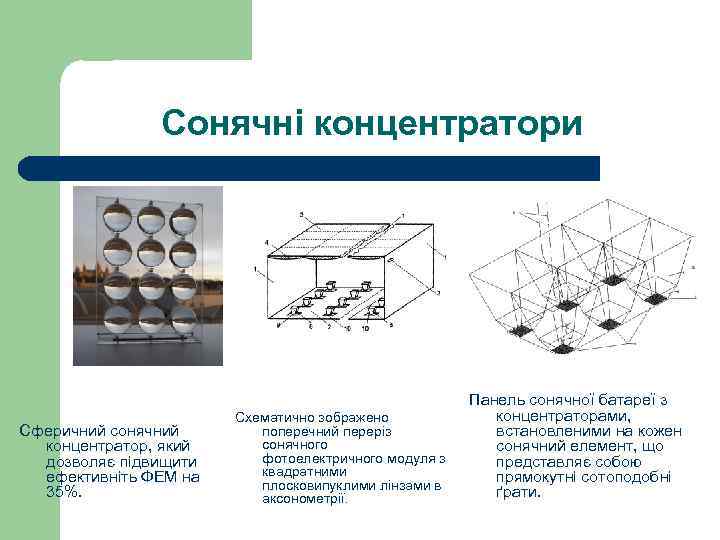

Сонячні концентратори Сферичний сонячний концентратор, який дозволяє підвищити ефективніть ФЕМ на 35%. Схематично зображено поперечний переріз сонячного фотоелектричного модуля з квадратними плосковипуклими лінзами в аксонометрії. Панель сонячної батареї з концентраторами, встановленими на кожен сонячний елемент, що представляє собою прямокутні сотоподобні ґрати.
Висновки l l Використовують фотоелементи таких типів кристалічні, тонкоплівкові фотоелементи Оптимальними для наших природних умов є полікристалічні фотоелементи Проведено розрахунок ефективності роботи СЕС для багатоповерхових будівель та приватної забудови Запропоновано найвигідніші варіанти використання дахових СЕС як для багатоповерхових будівель так і для приватних забудов
Дякуємо за увагу!
