>Построить равносторонний треугольник АВС по его стороне АВ, на прямой е , если его Построить равносторонний треугольник АВС по его стороне АВ, на прямой е , если его стороны АВ и ВС наклонены к горизонтальной плоскости проекций под углом 45 град. Порядок решения задачи: 1. Стороны АВ и ВС наклоненные к горизонтальной пл. проекций под углом 45 град. можно представить в виде образующих прямого кругового конуса ( см. рис. 9. 1). Стороны АС=АВ=ВС =( Н. В. ) равностороннего треугольника АВС принимаем равными образующей конуса (l 2=Н. В. ).

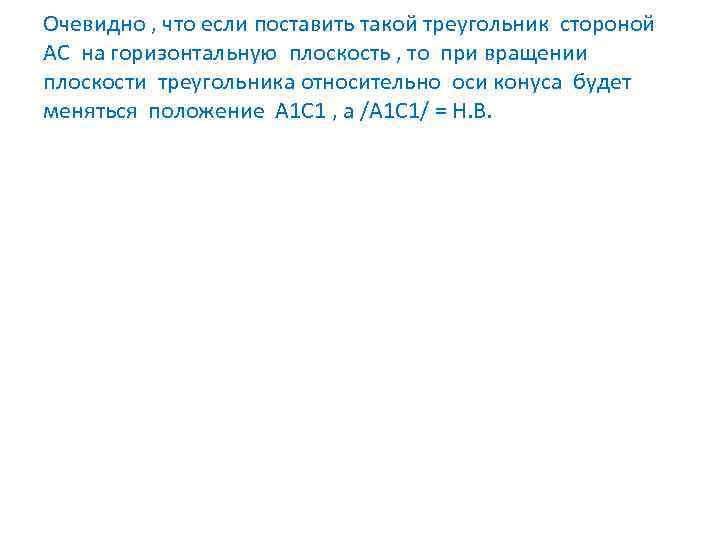

>Очевидно , что если поставить такой треугольник стороной АС на горизонтальную плоскость , то Очевидно , что если поставить такой треугольник стороной АС на горизонтальную плоскость , то при вращении плоскости треугольника относительно оси конуса будет меняться положение А 1 С 1 , а /А 1 С 1/ = Н. В.

>Решение задачи: 1. Строим прямую е , сторону А 2 В 2 и образующую Решение задачи: 1. Строим прямую е , сторону А 2 В 2 и образующую конуса АВ. 2. Сроим по линиям связи А 1 В 1 и очерчиваем основание конуса. 3. Из (. ) А 1 строим хорду А 1 С 1 = АВ на окр. основания конуса и достраиваем А 1 В 1 С 1. По линии связи определяем (. )С 2 и достраиваем А 2 В 2 С 2.
