Построение теней в перспективе Разработала Семенова Н В

Построение теней в перспективе Разработала: Семенова Н. В.

Классификация источников освещения Источник освещения Естественный источник освещения (солнце, луна) Искусственный источник освещения (лампа, свеча и др. ) Естественный источник освещения (солнце, луна) Естественный источник освещения располагается за наблюдателем Естественный источник освещения располагается перед наблюдателем Естественный источник освещения располагается в нейтральной плоскости

Естественный источник освещения находится в нейтральной плоскости h Световой луч А Ат В Проекция светового луча Вт А Естественный источник освещения располагается в нейтральной плоскости и не изображается

Естественный источник освещения располагается перед наблюдателем S Источник освещения (солнце) Световой луч А h s Ат Проекция светового луча В А Вт Естественный источник освещения располагается перед наблюдателем и изображается выше линии горизонта

Естественный источник освещения находится за наблюдателем Проекция источника s освещения h Проекция светового луча В А Вт Ат Световой луч А S Источник освещения (солнце) Естественный источник освещения располагается за наблюдателем и изображается ниже линии горизонта.

Естественный источник освещения располагается за наблюдателем справа h s Проекция светового луча А Ат Световой луч S Солнце, луна Падающая тень В Источник освещения (S) условно изображается ниже линии горизонта слева, а его проекция (s) находится на линии горизонта. Направление тени определяется направлением проекции светового луча. Пересечение луча света и его проекции выявляет границу падающей тени.

Естественный источник освещения располагается слева за наблюдателем h Проекция светового луча А s Ат Световой луч В Падающая тень Источник освещения (S) условно изображается ниже линии горизонта справа, а его проекция (s) находится на линии горизонта. Чем ближе источник освещения к линии горизонта, тем длиннее тень. Такое положение солнца относительно линии горизонта бывает утром или вечером. Чем дальше источник освещения от линии горизонта, тем короче тень. Такое положение солнца относительно линии горизонта бывает в дневное время суток. S S

Построение тени от искусственного источника освещения (фонарь) h F 1 Падающие тени строятся от каждого искусственного источника освещения

Построение тени от искусственного источника освещения в интерьере h Р

Построение тени от искусственного источника освещения в интерьере F 1 F 2 h

Тени на картинах

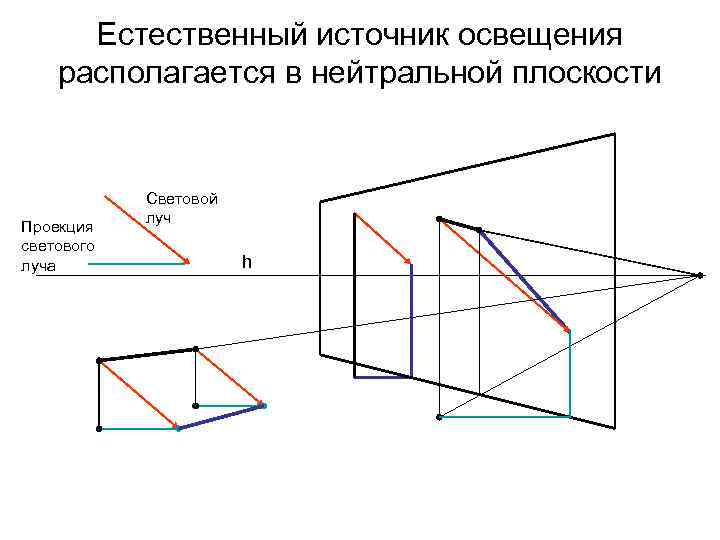

Естественный источник освещения располагается в нейтральной плоскости Проекция светового луча Световой луч h

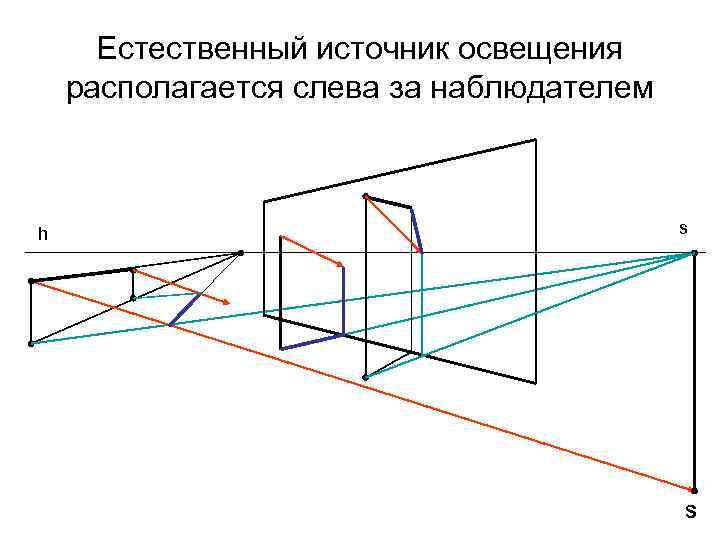

Естественный источник освещения располагается слева за наблюдателем h s S

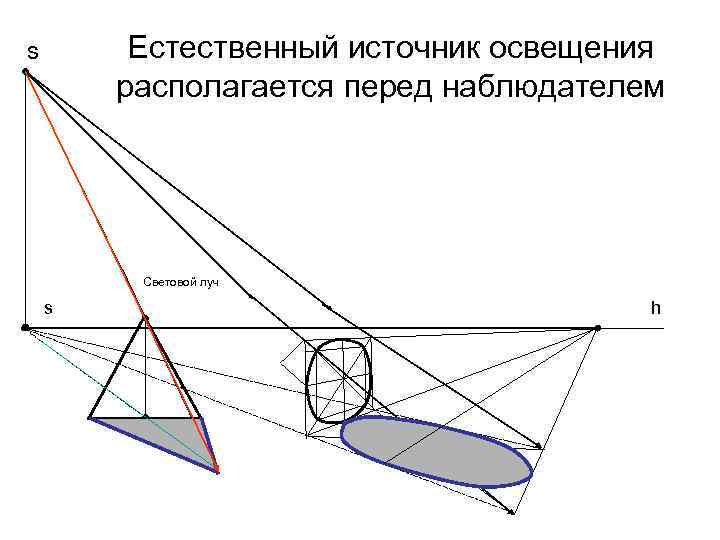

Естественный источник освещения располагается перед наблюдателем s Световой луч s h

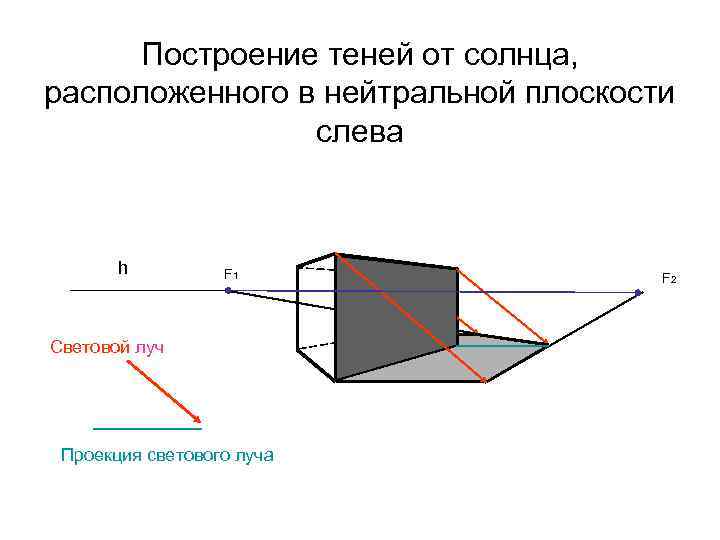

Построение теней от солнца, расположенного в нейтральной плоскости слева h F 1 F 2 Р Световой луч Проекция светового луча

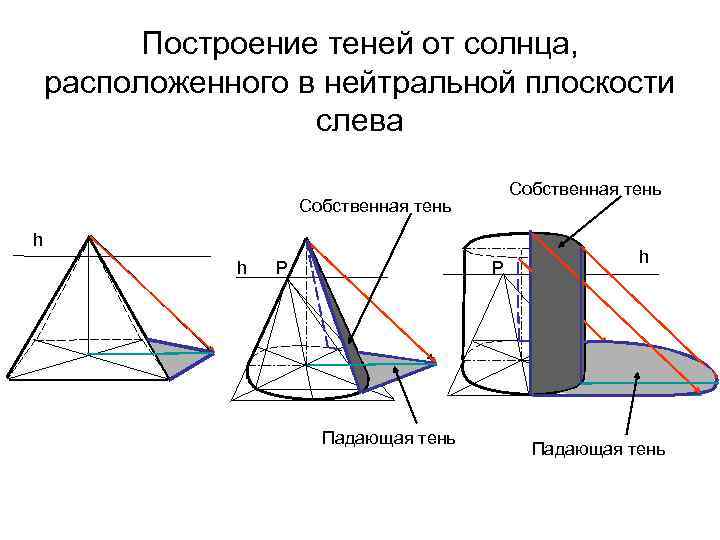

Построение теней от солнца, расположенного в нейтральной плоскости слева Собственная тень h h Р Р Падающая тень h Падающая тень

Построение теней от солнца, расположенного за наблюдателем слева F 1 F 2 s Р Падающая тень от ребер верхнего основания призмы направляется в точки схода F 1 и F 2. S Утром или вечером солнце ближе к линии горизонта и тени от объектов длиннее. Чем дальше источник освещения от линии горизонта, тем короче тень. Такое положение солнца относительно горизонта бывает в дневное время суток. h

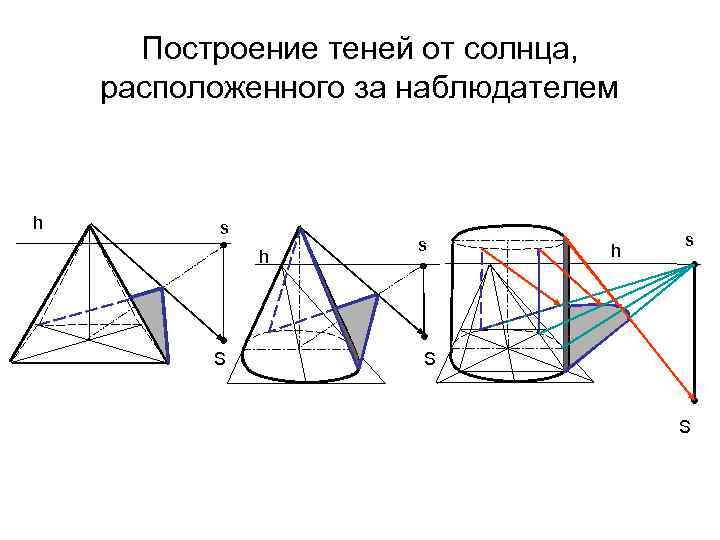

Построение теней от солнца, расположенного за наблюдателем h s h S s h s S S

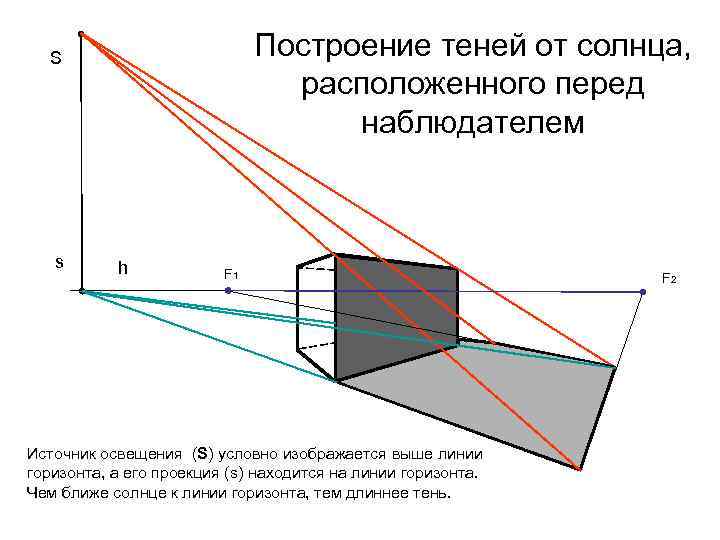

Построение теней от солнца, расположенного перед наблюдателем S s h F 1 F 2 Р Источник освещения (S) условно изображается выше линии горизонта, а его проекция (s) находится на линии горизонта. Чем ближе солнце к линии горизонта, тем длиннее тень.

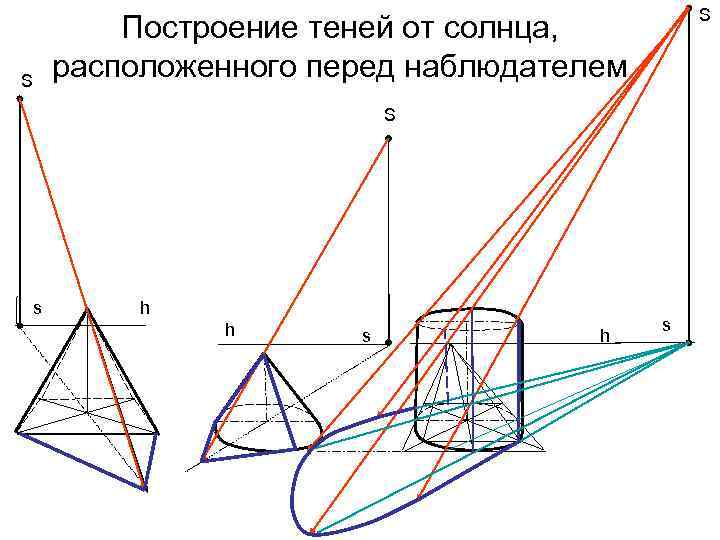

S S Построение теней от солнца, расположенного перед наблюдателем S s h h s

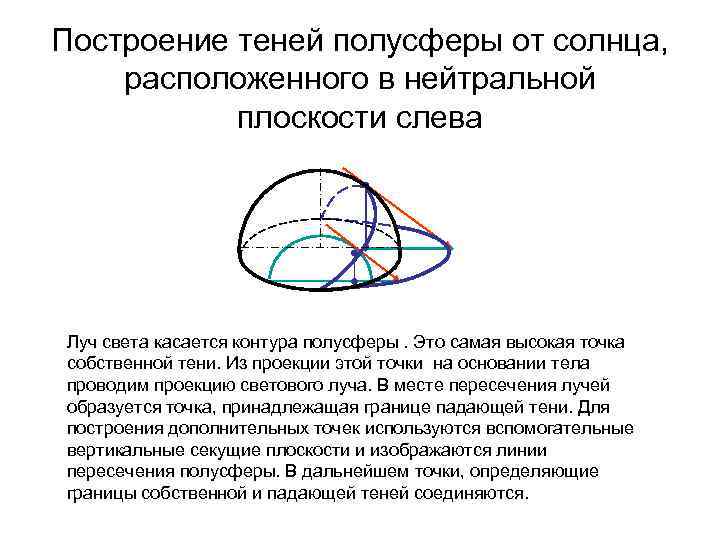

Построение теней полусферы от солнца, расположенного в нейтральной плоскости слева Луч света касается контура полусферы. Это самая высокая точка собственной тени. Из проекции этой точки на основании тела проводим проекцию светового луча. В месте пересечения лучей образуется точка, принадлежащая границе падающей тени. Для построения дополнительных точек используются вспомогательные вертикальные секущие плоскости и изображаются линии пересечения полусферы. В дальнейшем точки, определяющие границы собственной и падающей теней соединяются.

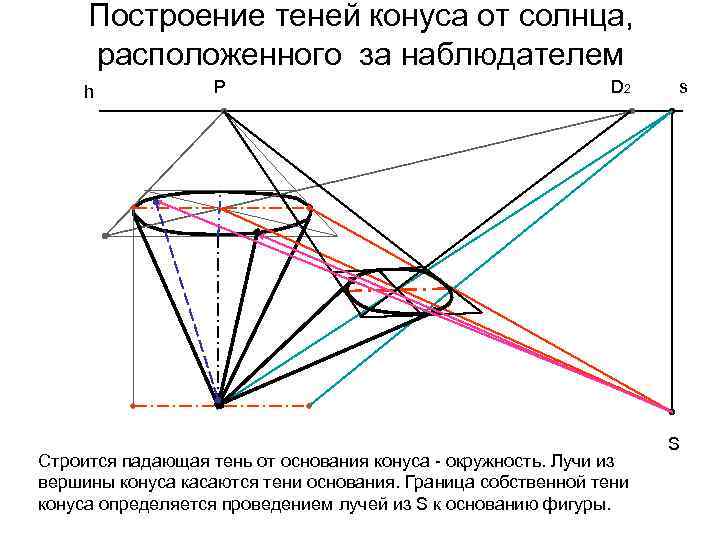

Построение теней конуса от солнца, расположенного за наблюдателем h Р D 2 Строится падающая тень от основания конуса - окружность. Лучи из вершины конуса касаются тени основания. Граница собственной тени конуса определяется проведением лучей из S к основанию фигуры. s S

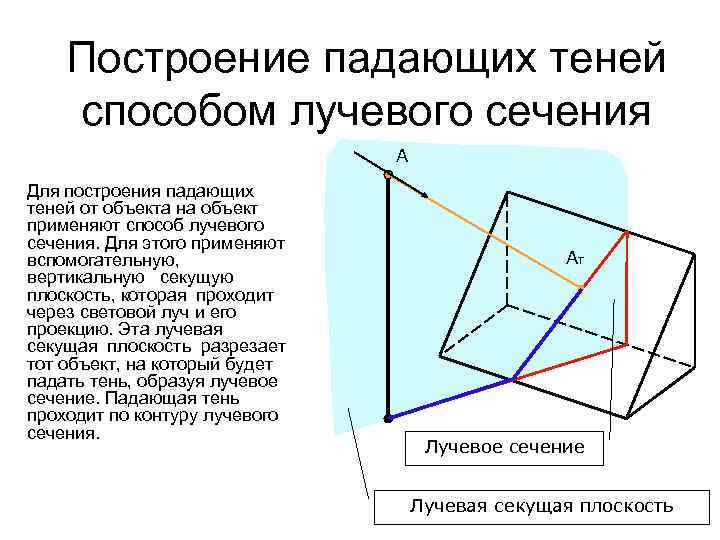

Построение падающих теней способом лучевого сечения А Для построения падающих теней от объекта на объект применяют способ лучевого сечения. Для этого применяют вспомогательную, вертикальную секущую плоскость, которая проходит через световой луч и его проекцию. Эта лучевая секущая плоскость разрезает тот объект, на который будет падать тень, образуя лучевое сечение. Падающая тень проходит по контуру лучевого сечения. Ат Лучевое сечение Лучевая секущая плоскость

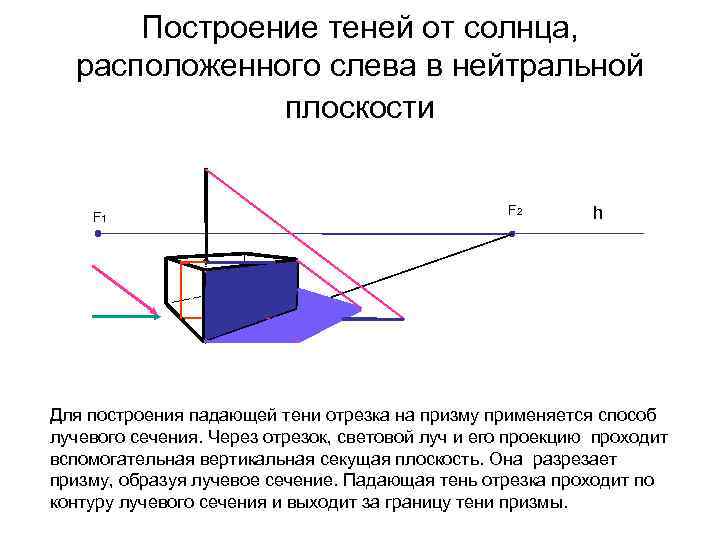

Построение теней от солнца, расположенного слева в нейтральной плоскости F 1 F 2 h Для построения падающей тени отрезка на призму применяется способ лучевого сечения. Через отрезок, световой луч и его проекцию проходит вспомогательная вертикальная секущая плоскость. Она разрезает призму, образуя лучевое сечение. Падающая тень отрезка проходит по контуру лучевого сечения и выходит за границу тени призмы.

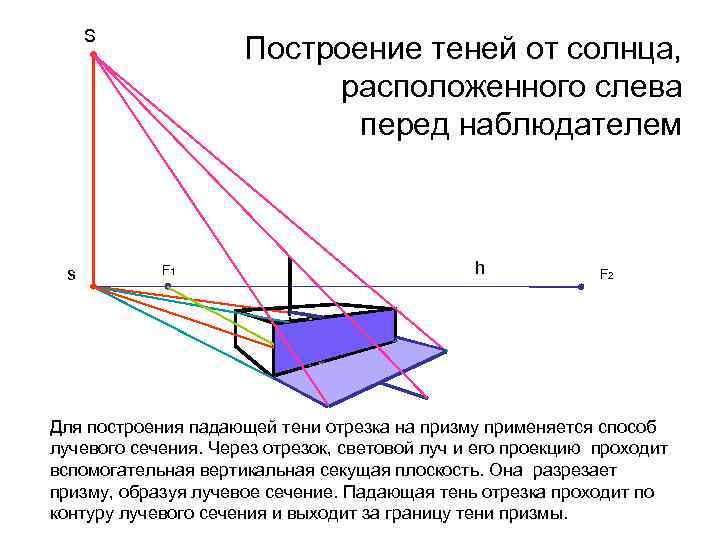

S s Построение теней от солнца, расположенного слева перед наблюдателем F 1 h F 2 Для построения падающей тени отрезка на призму применяется способ лучевого сечения. Через отрезок, световой луч и его проекцию проходит вспомогательная вертикальная секущая плоскость. Она разрезает призму, образуя лучевое сечение. Падающая тень отрезка проходит по контуру лучевого сечения и выходит за границу тени призмы.

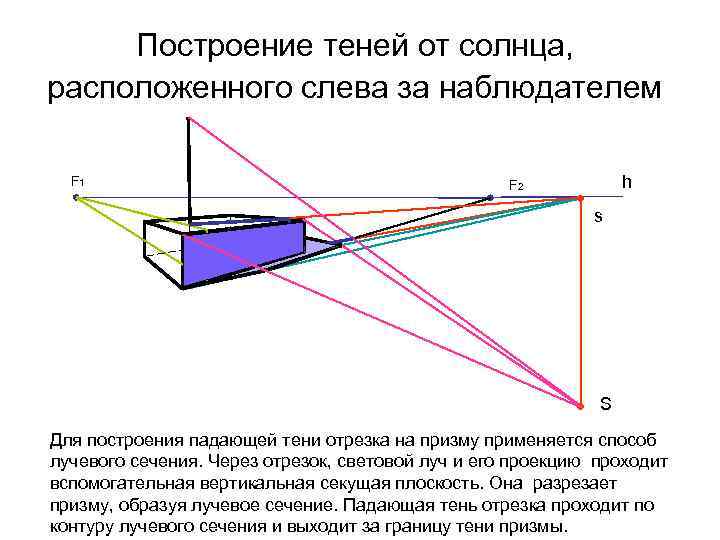

Построение теней от солнца, расположенного слева за наблюдателем F 1 h F 2 s S Для построения падающей тени отрезка на призму применяется способ лучевого сечения. Через отрезок, световой луч и его проекцию проходит вспомогательная вертикальная секущая плоскость. Она разрезает призму, образуя лучевое сечение. Падающая тень отрезка проходит по контуру лучевого сечения и выходит за границу тени призмы.

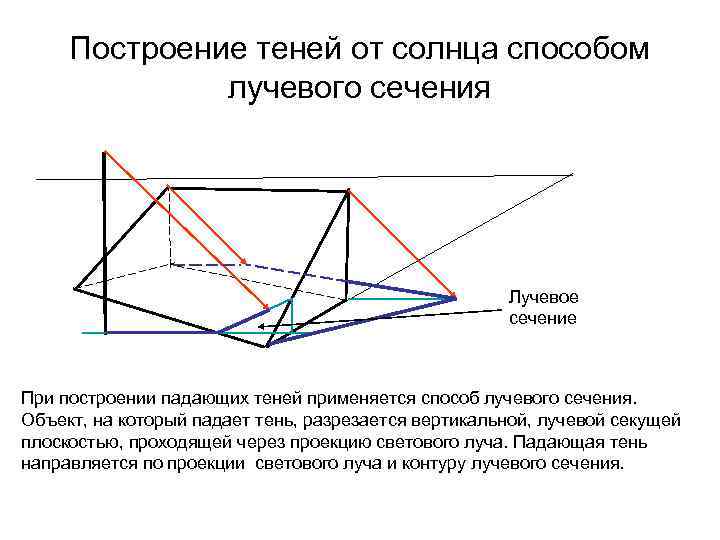

Построение теней от солнца способом лучевого сечения Лучевое сечение При построении падающих теней применяется способ лучевого сечения. Объект, на который падает тень, разрезается вертикальной, лучевой секущей плоскостью, проходящей через проекцию светового луча. Падающая тень направляется по проекции светового луча и контуру лучевого сечения.

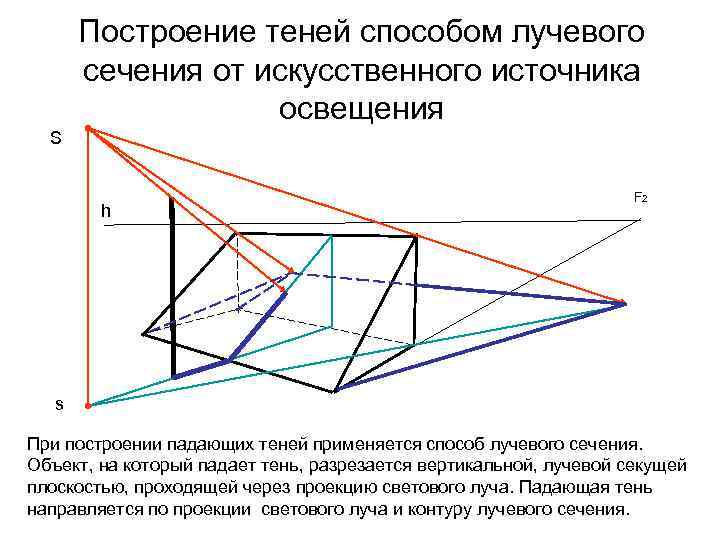

Построение теней способом лучевого сечения от искусственного источника освещения S h F 2 s При построении падающих теней применяется способ лучевого сечения. Объект, на который падает тень, разрезается вертикальной, лучевой секущей плоскостью, проходящей через проекцию светового луча. Падающая тень направляется по проекции светового луча и контуру лучевого сечения.

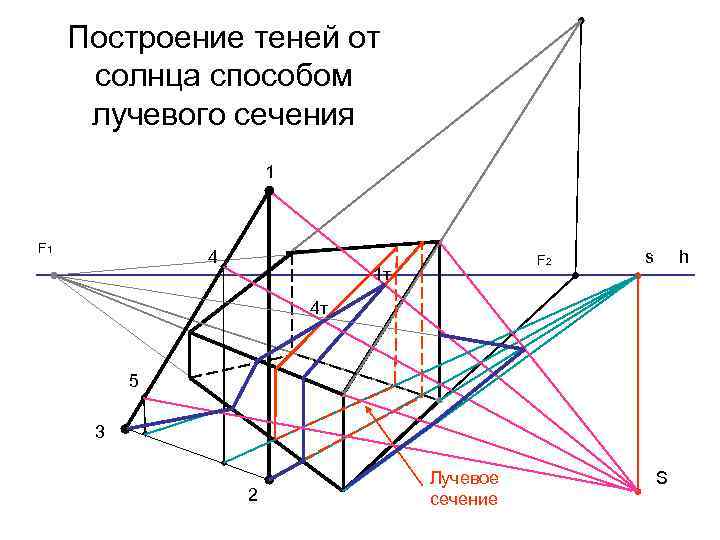

Построение теней от солнца способом лучевого сечения 1 F 1 4 F 2 1 т s h 4 т 5 3 2 Лучевое сечение S

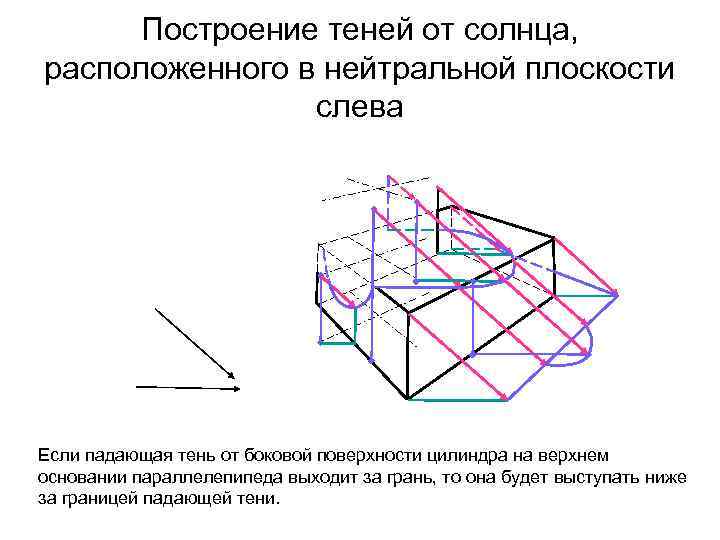

Построение теней от солнца, расположенного в нейтральной плоскости слева Если падающая тень от боковой поверхности цилиндра на верхнем основании параллелепипеда выходит за грань, то она будет выступать ниже за границей падающей тени.

Тени на картинах
