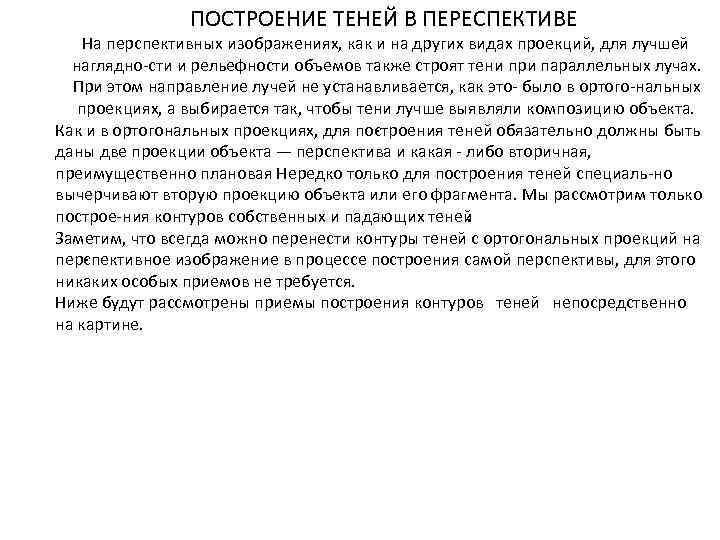

ПОСТРОЕНИЕ ТЕНЕЙ В ПЕРЕСПЕКТИВЕ На перспективных изображениях, как и на других видах проекций, для лучшей наглядно сти и рельефности объемов также строят тени при параллельных лучах. При этом направление лучей не устанавливается, как это было в ортого нальных проекциях, а выбирается так, чтобы тени лучше выявляли композицию объекта. Как и в ортогональных проекциях, для по троения теней обязательно должны быть с даны две проекции объекта — перспектива и какая либо вторичная, преимущественно плановая Нередко только для построения теней специаль но вычерчивают вторую проекцию объекта или его фрагмента. Мы рассмотрим только построе ния контуров собственных и падающих теней. Заметим, что всегда можно перенести контуры теней с ортогональных проекций на пер пективное изображение в процессе построения самой перспективы, для этого с никаких особых приемов не требуется. Ниже будут рассмотрены приемы построения контуров теней непосредственно на картине.
a) б) F 1 А a s В А 0 S В 0 F 1 b s А S А 0 В a b в) В 0 F 1 В А a А 0 b В 0

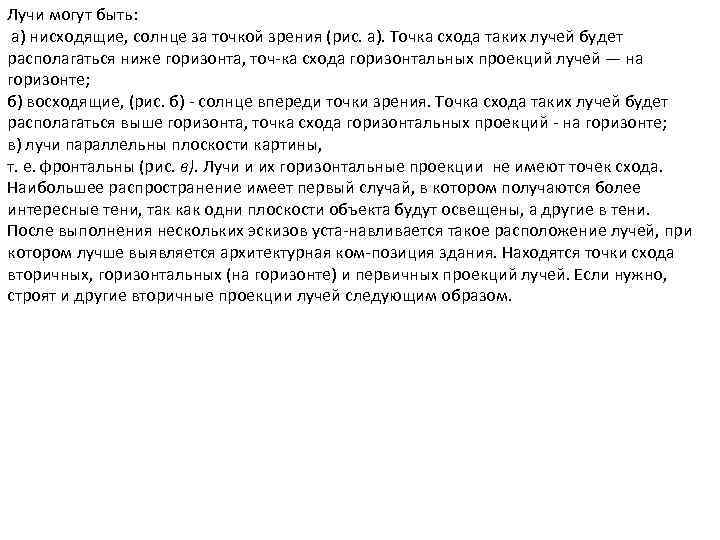

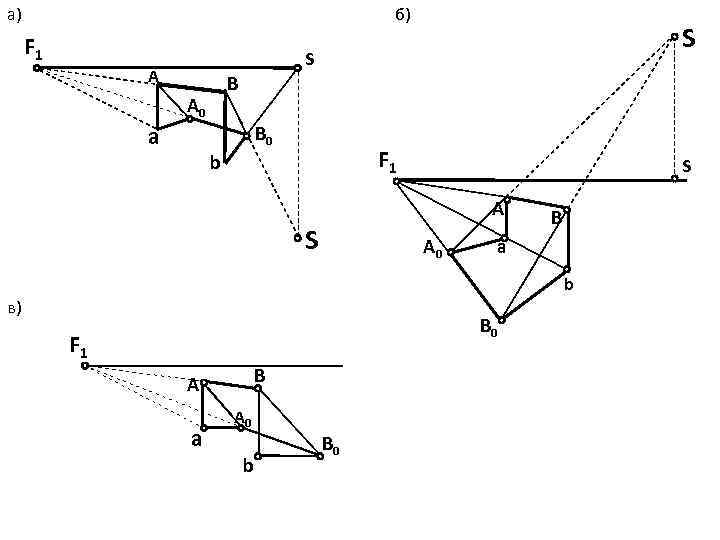

Лучи могут быть: а) нисходящие, солнце за точкой зрения (рис. а). Точка схода таких лучей будет располагаться ниже горизонта, точ ка схода горизонтальных проекций лучей — на горизонте; б) восходящие, (рис. б) - солнце впереди точки зрения. Точка схода таких лучей будет располагаться выше горизонта, точка схода горизонтальных проекций на горизонте; в) лучи параллельны плоскости картины, т. е. фронтальны (рис. в). Лучи и их горизонтальные проекции не имеют точек схода. Наибольшее распространение имеет первый случай, в котором получаются более интересные тени, так как одни плоскости объекта будут освещены, а другие в тени. После выполнения нескольких эскизов уста навливается такое расположение лучей, при котором лучше выявляется архитектурная ком позиция здания. Находятся точки схода вторичных, горизонтальных (на горизонте) и первичных проекций лучей. Если нужно, строят и другие вторичные проекции лучей следующим образом.
Построить собственную и падающие тени. Направление светового луча выбрать параллельно картинной плоскости. F'2 F'1 h 2 A’ F’ K’ Aπ1 D’ F H 2 H 3 E’ E 450 Kп 1 F 1 H 1 Sπ2 Sπ1 A 1 f 2 2 f 2 Kπ1 K D 3 f 1 4 f 1 f 2 F 2 Dπ1 5 f 1
h'2 X 9 f F 2 1 8 f 1 f 2 7 f 1 6 f 1 5 f 4 f 2 2 h'2 h 2 H 4 h'2 h 2 H 1 H 2 H 3 Построить перспективу и тени здания. Направление светового луча выбрать параллельно картинной плоскости. Масштаб 5: 1. K п 1 1 f 2 F'1 3 f 2 2 f 2 F 1 С h'2 F'2 D C H 2 Sπ2 A H 4 450 Sπ1 1 f 2 Dπ1 H 3 H 1 В 2 f 2 F 1 3 f 2 4 f 2 5 f 2 6 f 1 7 f 1 Вπ1 8 f 1 f 2 Aπ1 F 2 9 f 1
Построить тени, используя опущенный план A F'1 B D C Sπ2 F'2 E Bπ1 450 Eπ1 Aπ1 Sπ1 1 f 2 2 f 2 3 f 2 4 f 2 5 f 2 6 f 2 7 f 1 8 f 1 9 f 1 10 f 1 f 2 Т'п 1 L'п 1 11 f 1 f 2 12 f 1 f 2 13 f 1 14 f 1 Cπ1 Dπ1 F 2 ≡ 15 f 1 Q'п 1 P'п 1 G'п 1 Kп 1 R'п 1 F 1 1 f'2 2 f'2 3 f'2 4 f'2 5 f'2 6 f'2 7 f'1 8 f'1 9 f'1 10 f'1 f'2 11 f'1 f'2 12 f'1 f'2 13 f'1 14 f'1 15 f'1
