Построение собственных теней на одной проекции Разработала: Семенова Н. В.

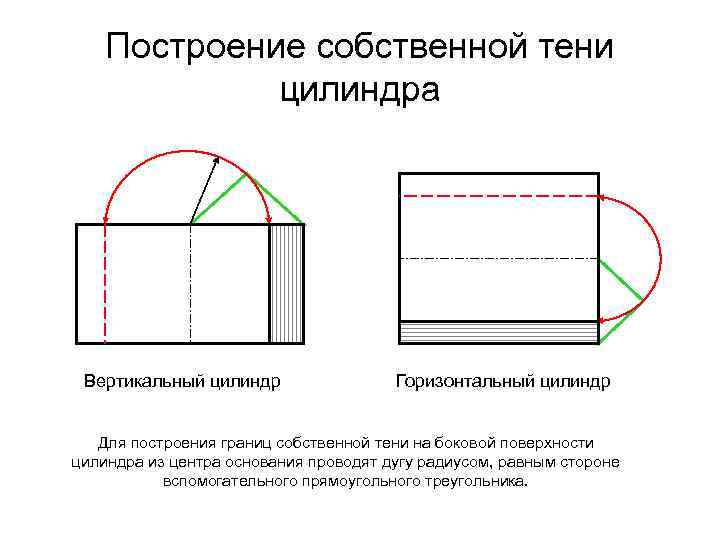

Построение собственной тени цилиндра Вертикальный цилиндр Горизонтальный цилиндр Для построения границ собственной тени на боковой поверхности цилиндра из центра основания проводят дугу радиусом, равным стороне вспомогательного прямоугольного треугольника.

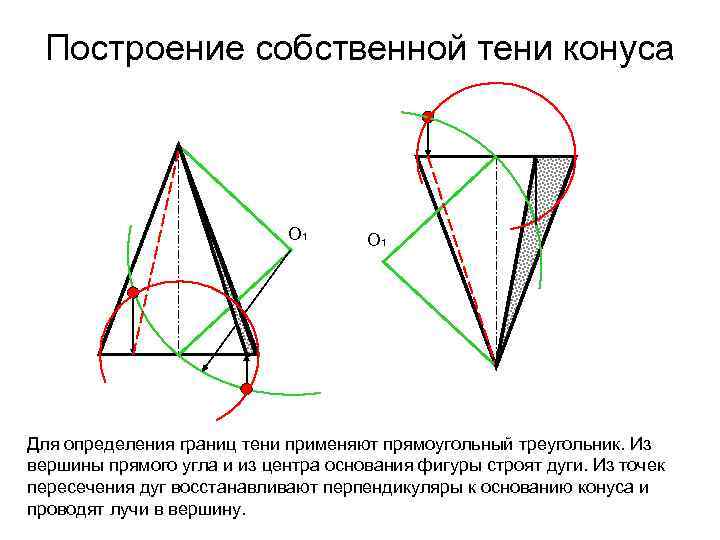

Построение собственной тени конуса О 1 Для определения границ тени применяют прямоугольный треугольник. Из вершины прямого угла и из центра основания фигуры строят дуги. Из точек пересечения дуг восстанавливают перпендикуляры к основанию конуса и проводят лучи в вершину.

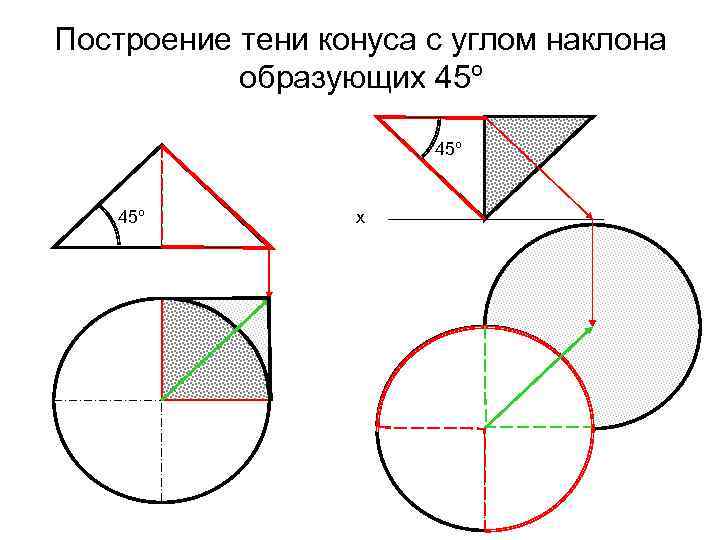

Построение тени конуса с углом наклона образующих 45º 45º х

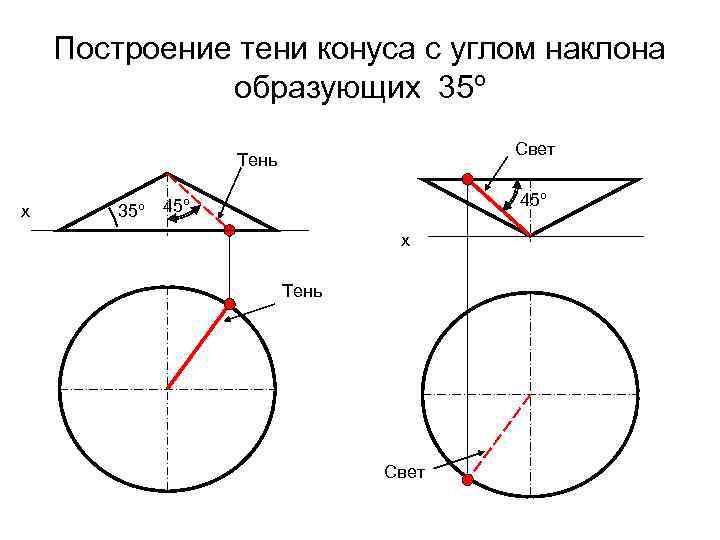

Построение тени конуса с углом наклона образующих 35º Свет Тень х 35º 45º х Тень Свет

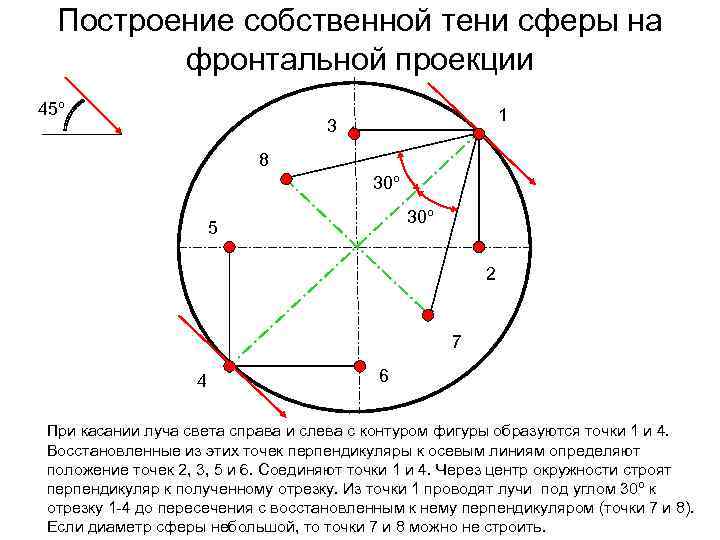

Построение собственной тени сферы на фронтальной проекции 45º 1 3 8 30º 5 2 7 4 6 При касании луча света справа и слева с контуром фигуры образуются точки 1 и 4. Восстановленные из этих точек перпендикуляры к осевым линиям определяют положение точек 2, 3, 5 и 6. Соединяют точки 1 и 4. Через центр окружности строят перпендикуляр к полученному отрезку. Из точки 1 проводят лучи под углом 30º к отрезку 1 -4 до пересечения с восстановленным к нему перпендикуляром (точки 7 и 8). Если диаметр сферы небольшой, то точки 7 и 8 можно не строить.
Построение собственной тени сферы на фронтальной проекции 45º 3 1 9 35º 8 2 5 7 6 35º 4 10 Проводят касательные к окружности под углом 35º до вертикальной осевой линии. Из найденных на осях точек направляют лучи под углом 45º до пересечения с горизонтальной прямой, идущей из точки касания луча с очерком сферы (точки 9 и 10). Соединяют точки, определяя видимость границ тени. Тень видна ниже точек 1, 2, 6, 4.

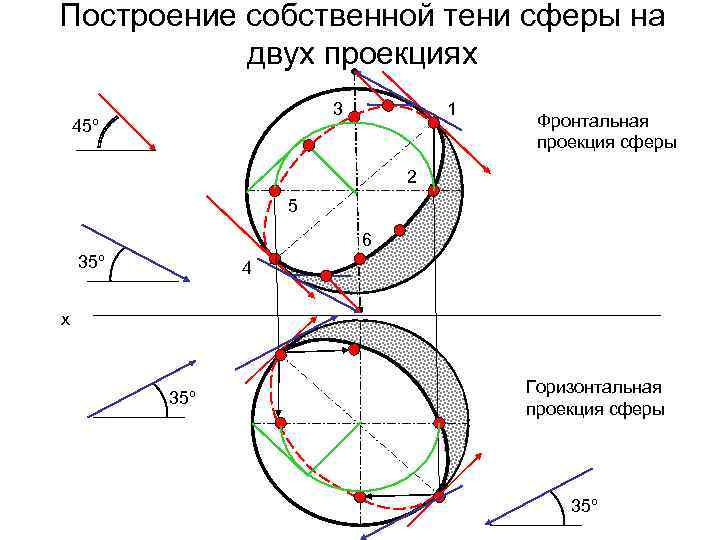

Построение собственной тени сферы на двух проекциях 3 45º 1 Фронтальная проекция сферы 2 5 6 35º 4 х 35º Горизонтальная проекция сферы 35º

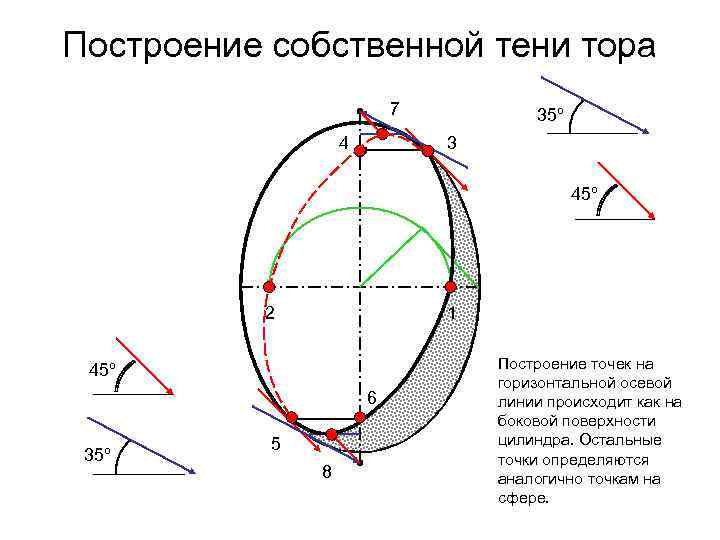

Построение собственной тени тора 7 4 35º 3 45º 2 1 45º 6 35º 5 8 Построение точек на горизонтальной осевой линии происходит как на боковой поверхности цилиндра. Остальные точки определяются аналогично точкам на сфере.

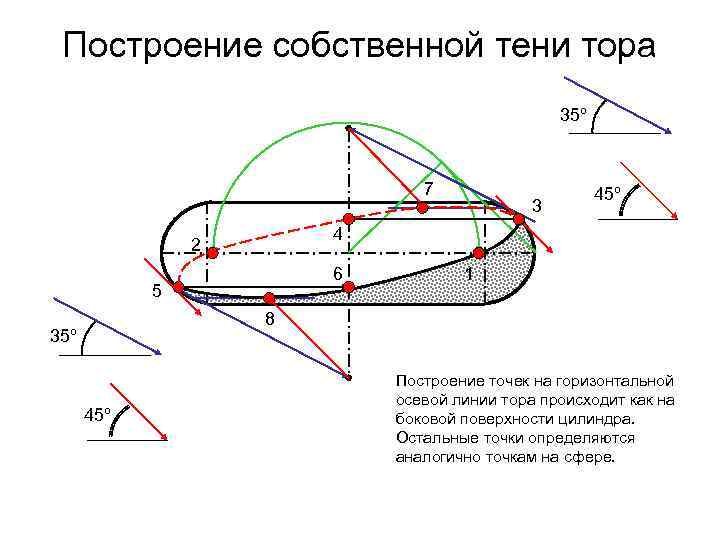

Построение собственной тени тора 35º 7 3 45º 4 2 6 5 1 8 35º 45º Построение точек на горизонтальной осевой линии тора происходит как на боковой поверхности цилиндра. Остальные точки определяются аналогично точкам на сфере.
Построение собственной тени скоции 55º 45º
Изображение собственной тени скоции
Объекты Рим Венеция
Объекты Берлин Париж Пекин Берлин

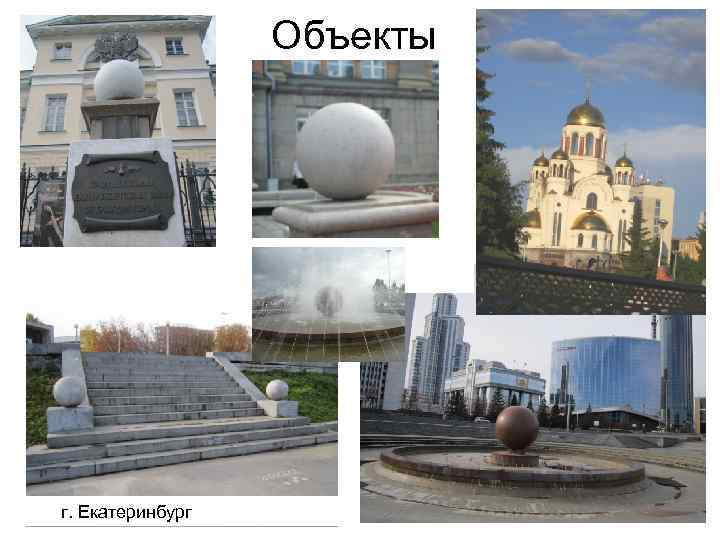

Объекты г. Екатеринбург
