Построение сечения { Работа Суворовой Саши 10 Б класса

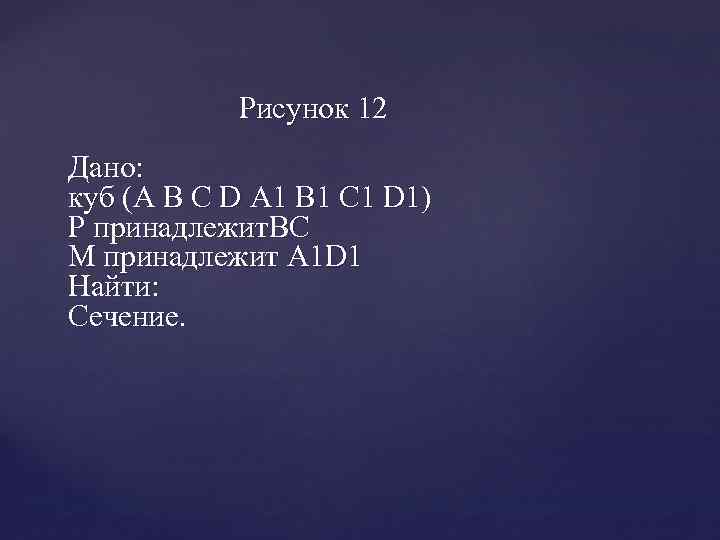

Рисунок 12 Дано: куб (A B C D A 1 B 1 C 1 D 1) P принадлежит. BC M принадлежит A 1 D 1 Найти: Сечение.

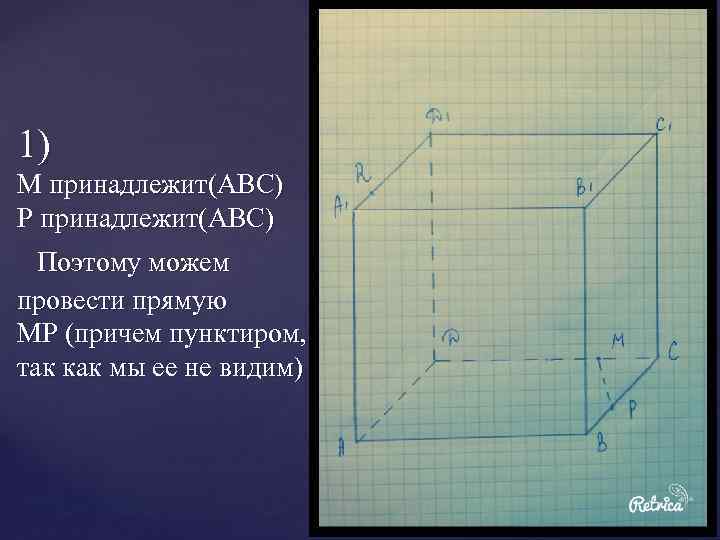

1) M принадлежит(ABC) P принадлежит(ABC) Поэтому можем провести прямую МР (причем пунктиром, так как мы ее не видим)

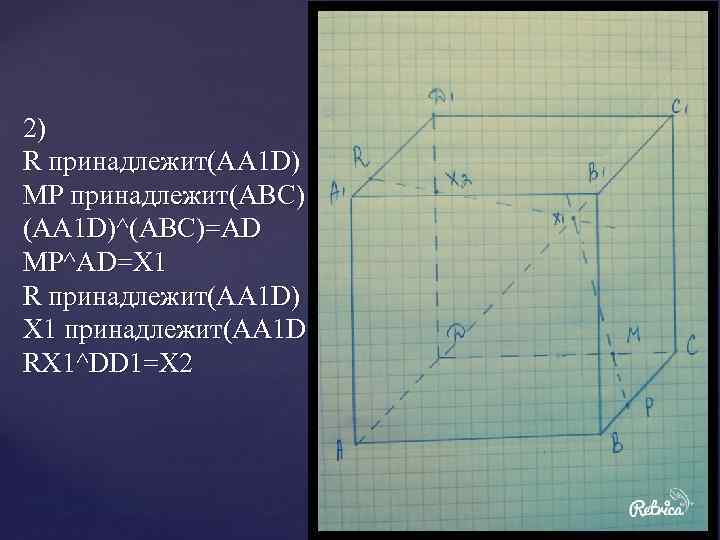

2) R принадлежит(AA 1 D) MP принадлежит(ABC) (AA 1 D)^(ABC)=AD MP^AD=X 1 R принадлежит(AA 1 D) X 1 принадлежит(AA 1 D) RX 1^DD 1=X 2

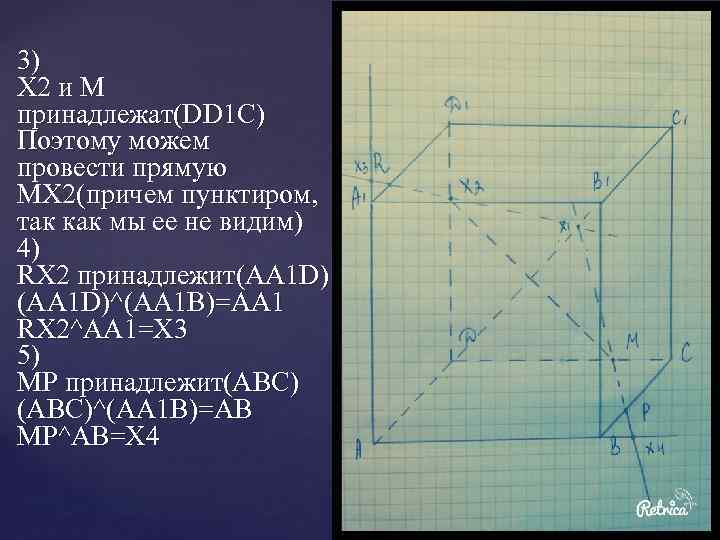

3) X 2 и M принадлежат(DD 1 C) Поэтому можем провести прямую MX 2(причем пунктиром, так как мы ее не видим) 4) RX 2 принадлежит(AA 1 D)^(AA 1 B)=AA 1 RX 2^AA 1=X 3 5) MP принадлежит(ABC)^(AA 1 B)=AB MP^AB=X 4

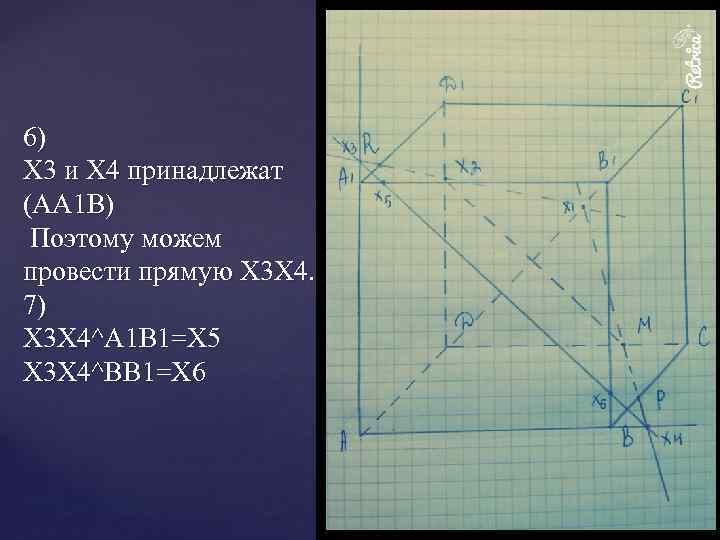

6) X 3 и X 4 принадлежат (AA 1 B) Поэтому можем провести прямую X 3 X 4. 7) X 3 X 4^A 1 B 1=X 5 X 3 X 4^BB 1=X 6

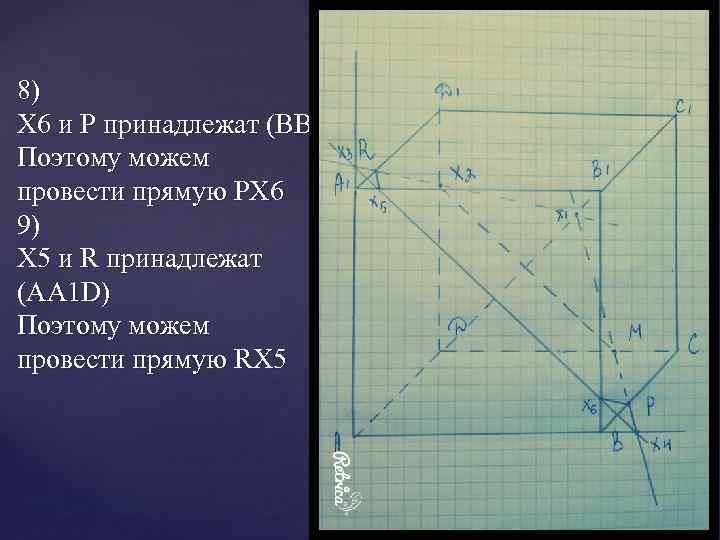

8) X 6 и P принадлежат (BB 1 C) Поэтому можем провести прямую PX 6 9) X 5 и R принадлежат (AA 1 D) Поэтому можем провести прямую RX 5

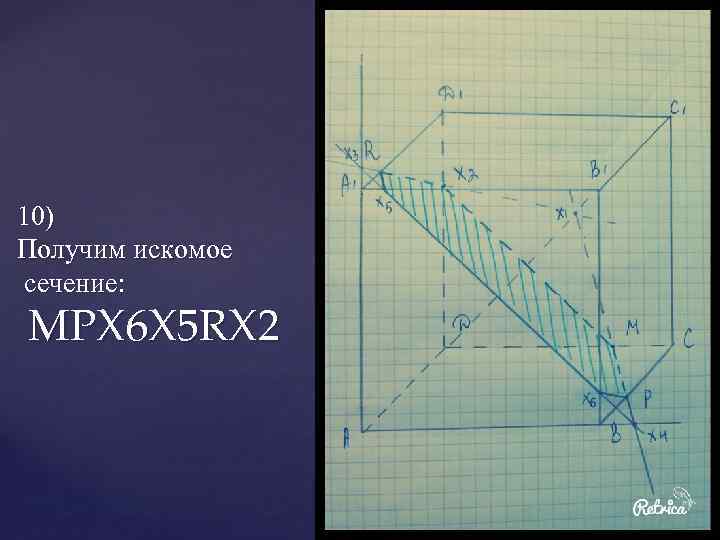

10) Получим искомое сечение: MPX 6 X 5 RX 2
