Построение профиля местности по топографическому плану Построение профиля местности по топографическому плану

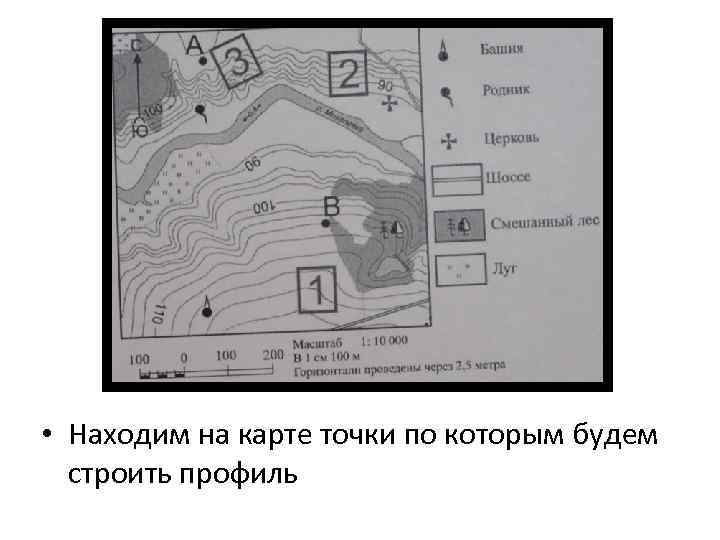

 • Находим на карте точки по которым будем строить профиль • Находим на карте точки по которым будем строить профиль

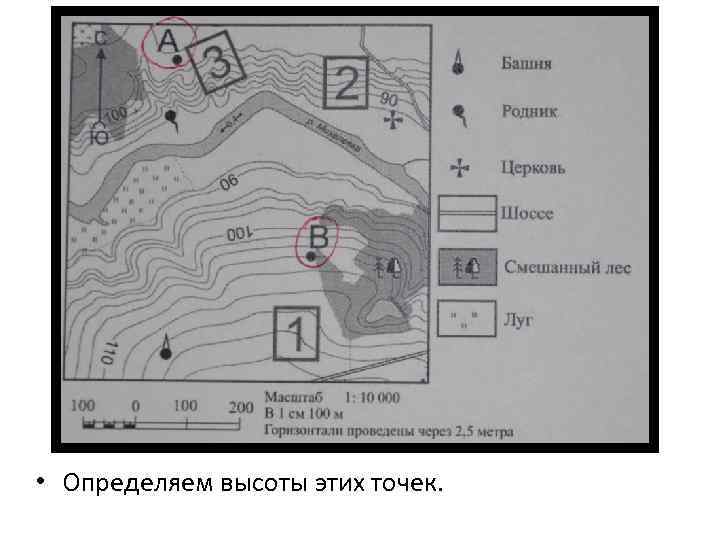

 • Определяем высоты этих точек. • Определяем высоты этих точек.

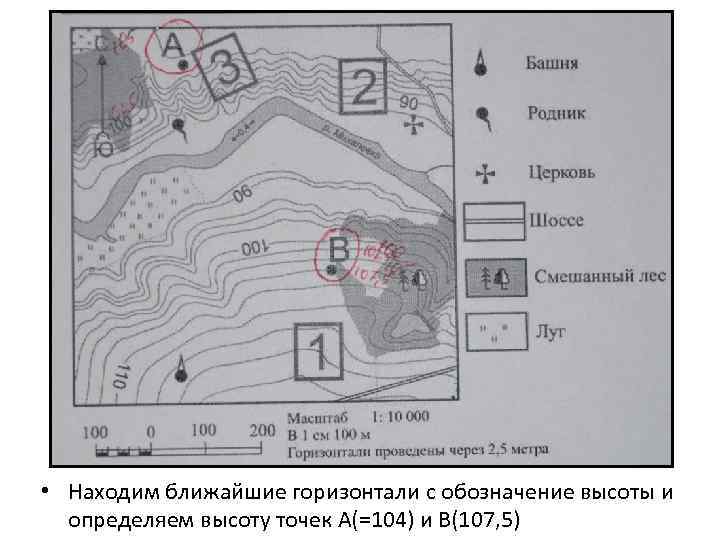

 • Находим ближайшие горизонтали с обозначение высоты и определяем высоту точек А(=104) и • Находим ближайшие горизонтали с обозначение высоты и определяем высоту точек А(=104) и В(107, 5)

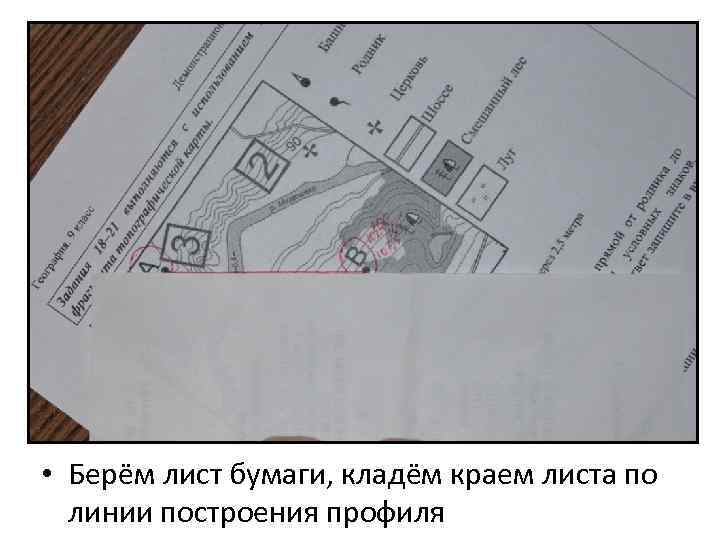

 • Берём лист бумаги, кладём краем листа по линии построения профиля • Берём лист бумаги, кладём краем листа по линии построения профиля

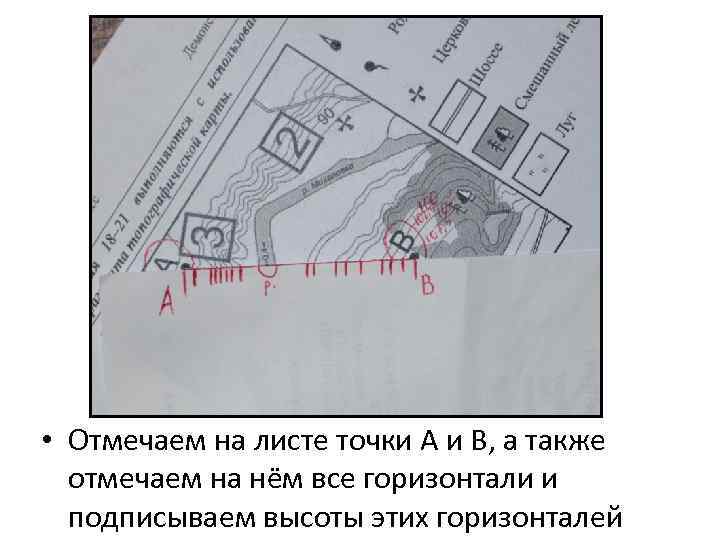

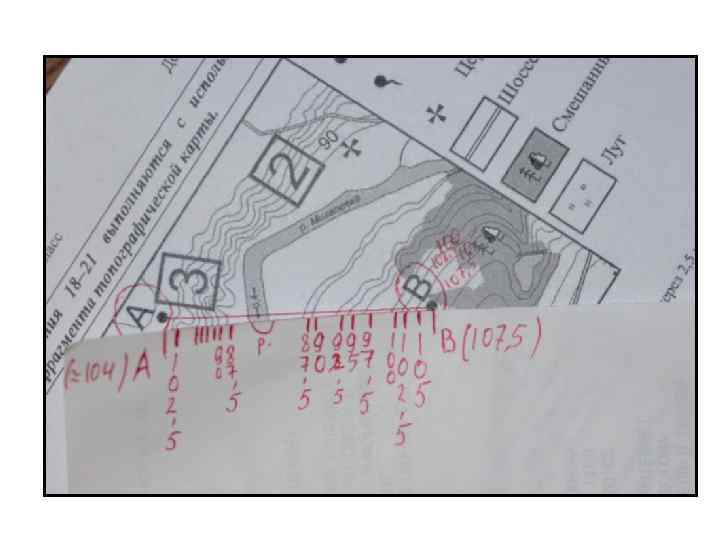

 • Отмечаем на листе точки А и В, а также отмечаем на нём • Отмечаем на листе точки А и В, а также отмечаем на нём все горизонтали и подписываем высоты этих горизонталей

 • Переносим это на отдельный листок • Переносим это на отдельный листок

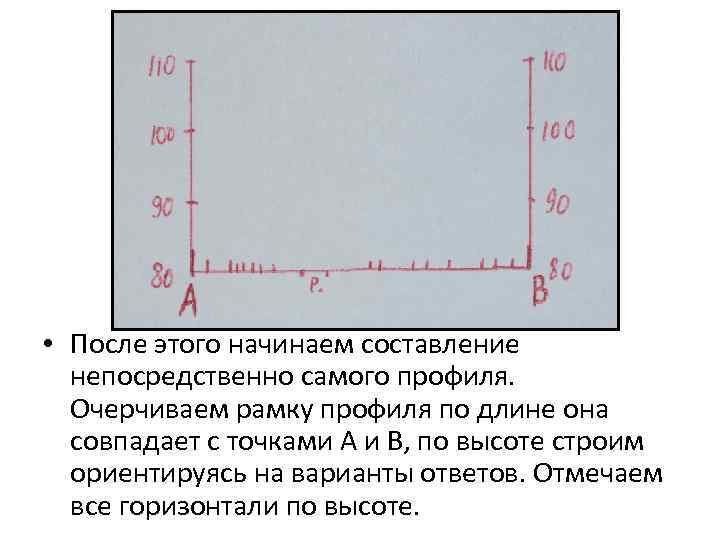

 • После этого начинаем составление непосредственно самого профиля. Очерчиваем рамку профиля по длине • После этого начинаем составление непосредственно самого профиля. Очерчиваем рамку профиля по длине она совпадает с точками А и В, по высоте строим ориентируясь на варианты ответов. Отмечаем все горизонтали по высоте.

 • Отмечаем на профиле все горизонтали в соответствии с их высотой. • Отмечаем на профиле все горизонтали в соответствии с их высотой.

 • Соединяем все точки и получаем профиль местности. Сравниваем с вариантами ответа. Определяем • Соединяем все точки и получаем профиль местности. Сравниваем с вариантами ответа. Определяем номер правильного ответа.
