Построение модели требований

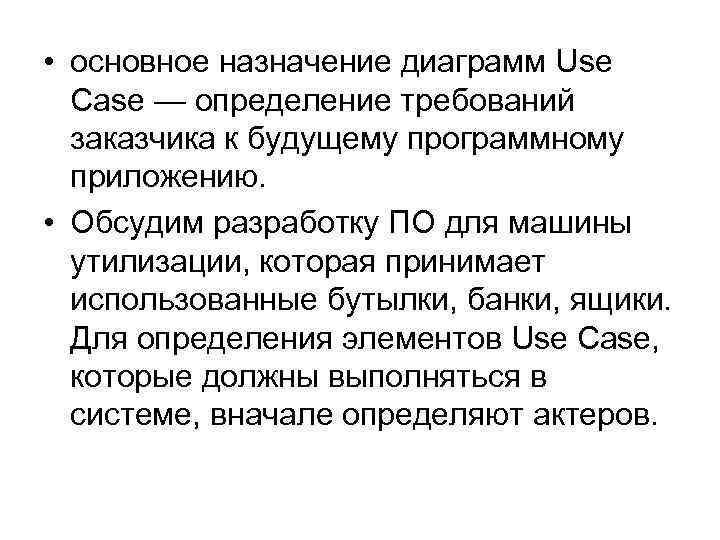

• основное назначение диаграмм Use Case — определение требований заказчика к будущему программному приложению. • Обсудим разработку ПО для машины утилизации, которая принимает использованные бутылки, банки, ящики. Для определения элементов Use Case, которые должны выполняться в системе, вначале определяют актеров.

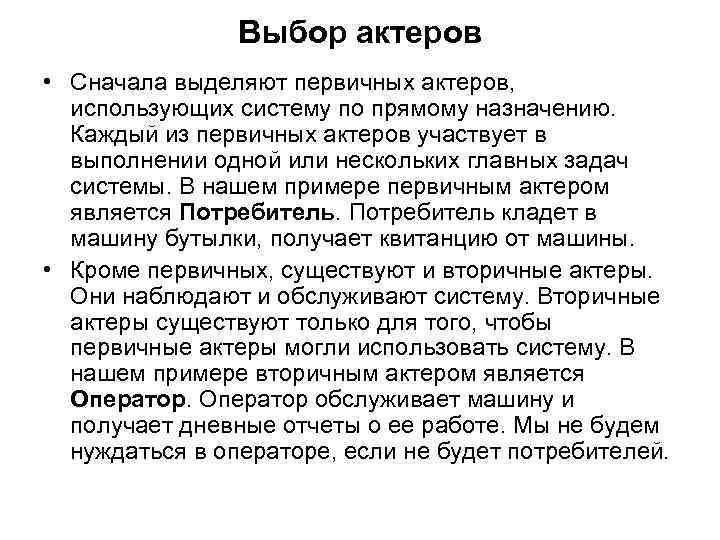

Выбор актеров • Сначала выделяют первичных актеров, использующих систему по прямому назначению. Каждый из первичных актеров участвует в выполнении одной или нескольких главных задач системы. В нашем примере первичным актером является Потребитель кладет в машину бутылки, получает квитанцию от машины. • Кроме первичных, существуют и вторичные актеры. Они наблюдают и обслуживают систему. Вторичные актеры существуют только для того, чтобы первичные актеры могли использовать систему. В нашем примере вторичным актером является Оператор обслуживает машину и получает дневные отчеты о ее работе. Мы не будем нуждаться в операторе, если не будет потребителей.

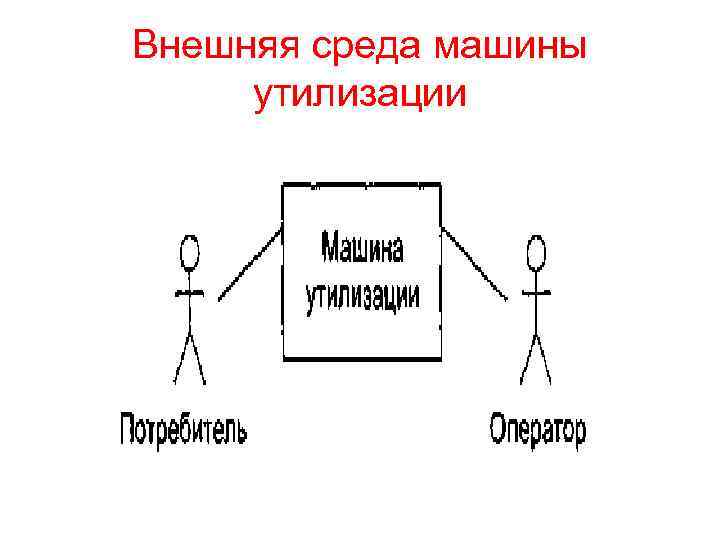

Внешняя среда машины утилизации
• Системную структуру определяют в основном первичные актеры. Именно от них в систему приходят главные изменения. Поэтому полное выделение первичных актеров гарантирует, что архитектура системы будет настроена на большинство важных пользователей. • Определение элементов Use Case • После выбора внешней среды можно выявить внутренние функциональные возможности системы. Для этого определяются элементы Use Case. • Каждый элемент Use Case задает некоторый путь использования системы, выполнение некоторой части функциональных возможностей. Полная совокупность элементов Use Case определяет все существующие пути использования системы. • Элемент Use Case — это последовательность взаимодействий в диалоге, выполняемом актером и системой. Запускается элемент Use Case актером, поэтому удобно выявлять элементы Use Case с помощью актеров.

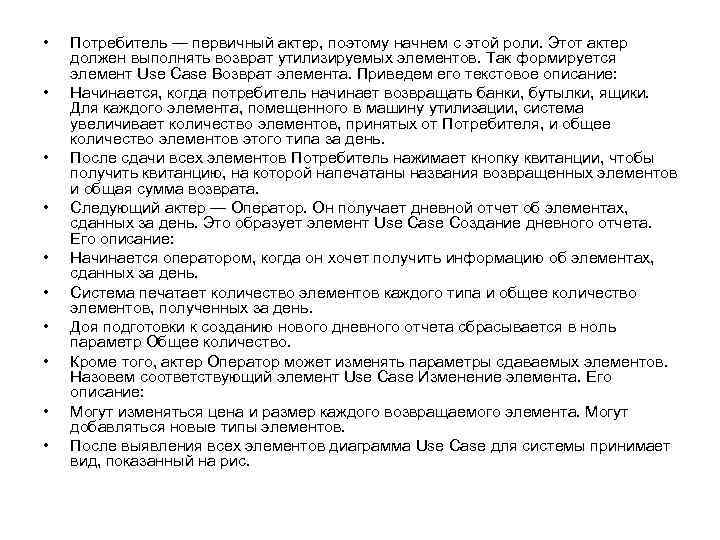

• • • Потребитель — первичный актер, поэтому начнем с этой роли. Этот актер должен выполнять возврат утилизируемых элементов. Так формируется элемент Use Case Возврат элемента. Приведем его текстовое описание: Начинается, когда потребитель начинает возвращать банки, бутылки, ящики. Для каждого элемента, помещенного в машину утилизации, система увеличивает количество элементов, принятых от Потребителя, и общее количество элементов этого типа за день. После сдачи всех элементов Потребитель нажимает кнопку квитанции, чтобы получить квитанцию, на которой напечатаны названия возвращенных элементов и общая сумма возврата. Следующий актер — Оператор. Он получает дневной отчет об элементах, сданных за день. Это образует элемент Use Case Создание дневного отчета. Его описание: Начинается оператором, когда он хочет получить информацию об элементах, сданных за день. Система печатает количество элементов каждого типа и общее количество элементов, полученных за день. Доя подготовки к созданию нового дневного отчета сбрасывается в ноль параметр Общее количество. Кроме того, актер Оператор может изменять параметры сдаваемых элементов. Назовем соответствующий элемент Use Case Изменение элемента. Его описание: Могут изменяться цена и размер каждого возвращаемого элемента. Могут добавляться новые типы элементов. После выявления всех элементов диаграмма Use Case для системы принимает вид, показанный на рис.

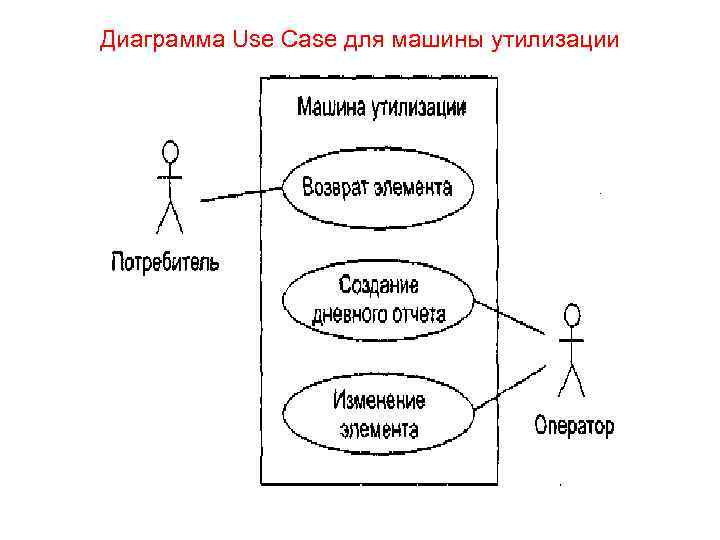

Диаграмма Use Case для машины утилизации
