Построение конверта теней и линий равной затененности территории

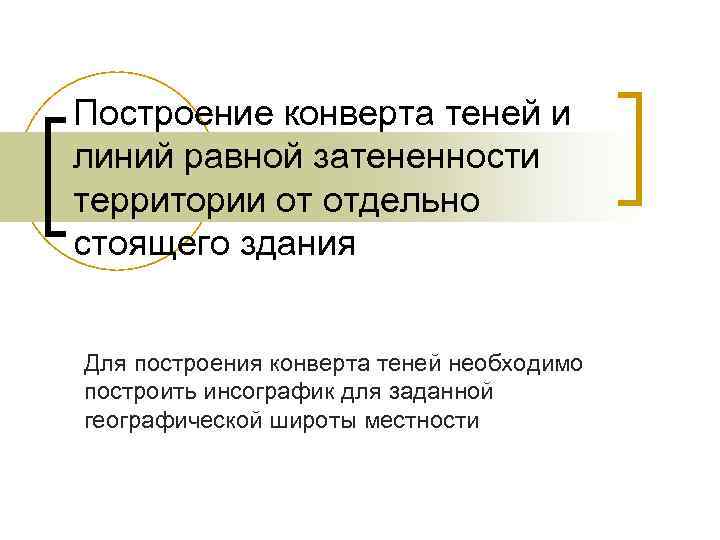

Построение конверта теней и линий равной затененности территории от отдельно стоящего здания Для построения конверта теней необходимо построить инсографик для заданной географической широты местности

1 шаг. Получить у преподавателя угол наклона здания «А» . Размеры здания у всех студентов одинаковые. У всех студентов здание 9 -этажное. Форма здания в группах различается.

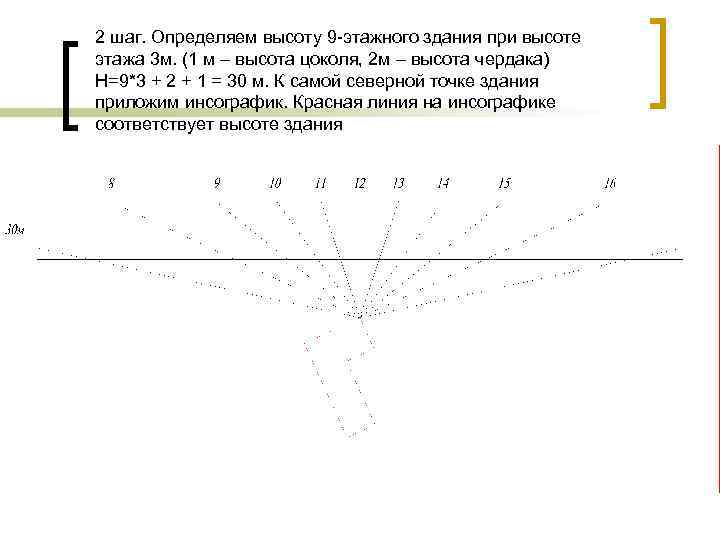

2 шаг. Определяем высоту 9 -этажного здания при высоте этажа 3 м. (1 м – высота цоколя, 2 м – высота чердака) Н=9*3 + 2 + 1 = 30 м. К самой северной точке здания приложим инсографик. Красная линия на инсографике соответствует высоте здания

3 шаг. Пример построения тени от здания в 15 часов. В 15 часов тень от точки «Б» будет в точке «Б’» . Скопируем план здания в точку «Б’» .

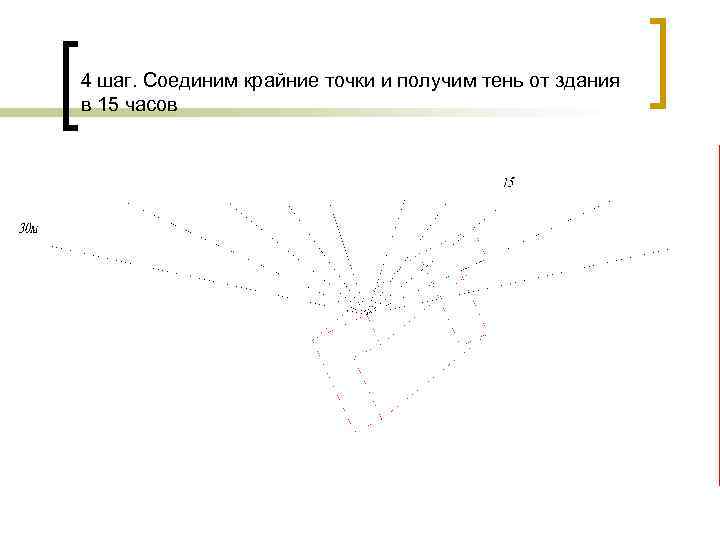

4 шаг. Соединим крайние точки и получим тень от здания в 15 часов

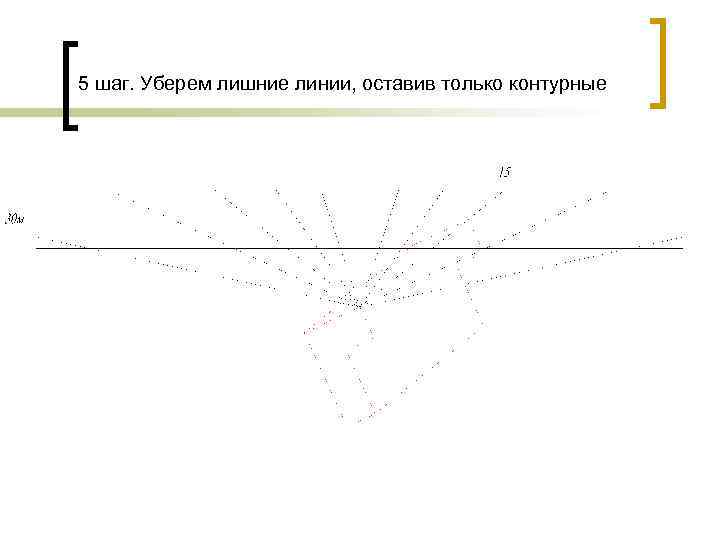

5 шаг. Уберем лишние линии, оставив только контурные

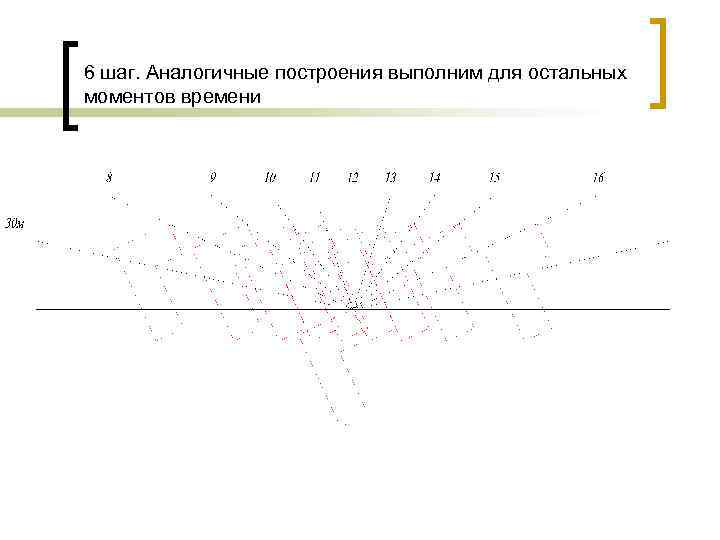

6 шаг. Аналогичные построения выполним для остальных моментов времени

7 шаг. Получим конверт теней с интервалом в 1 час. Тень от здания в 7 и в 17 часов уходят за пределы листа. Это допускается.

8 шаг. Уберем инсографик. Получим конверт теней. Далее требуется построить линии равной продолжительности инсоляции территории

9 шаг. За пределами конверта теней инсоляция составляет 10 часов. С 7 до 17 часов. По часу после восхода солнца и перед закатом не учитываются. На конверте теней построены линии, в каждой из которых инсоляция меньше на 1 час.

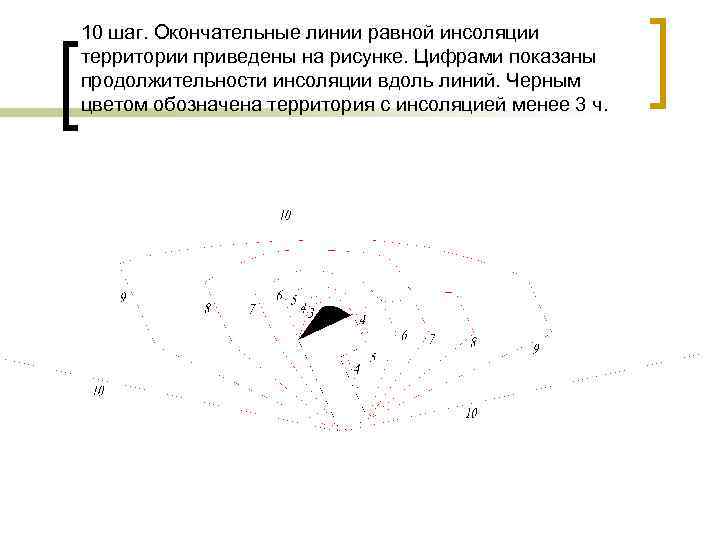

10 шаг. Окончательные линии равной инсоляции территории приведены на рисунке. Цифрами показаны продолжительности инсоляции вдоль линий. Черным цветом обозначена территория с инсоляцией менее 3 ч.
