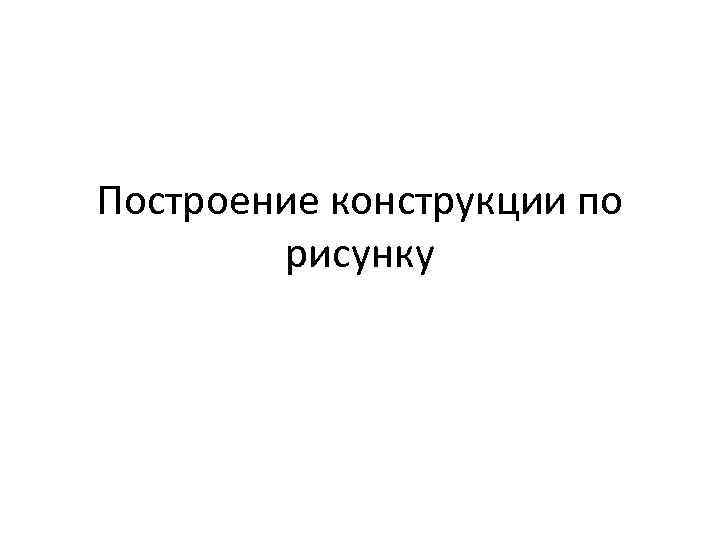

Построение конструкции по рисунку

Основные понятия Конструктивное моделирование видоизменение исходной конструкции в целях изменения ее модельных особенностей, формы, силуэта, покроя, линий членения. Конструктор при воспроизводстве модели в чертежах конструкции должен грамотно решить комплекс художественных, технических и технологических задач. В одном случае правильное решение может быть достигнуто конструктивным путем, в другом – методами технологической обработки или тем и другим вместе.

Анализ модели Для классических силуэтных форм – приталенной, полуприлегающей, прямой, трапециевидной – характерно их большое разнообразие. При этом каждую из силуэтных форм отличает общий объем – малый, умеренный, большой. Затем определяют соотношение объемов на уровнях плеч, груди, талии, бедер в целом и по отдельным деталям. Проводится визуальный анализ конструктивного решения модели: средний шов спинки, вытачки, рельефы, отрезные бочки, их расположение на деталях конструкции.

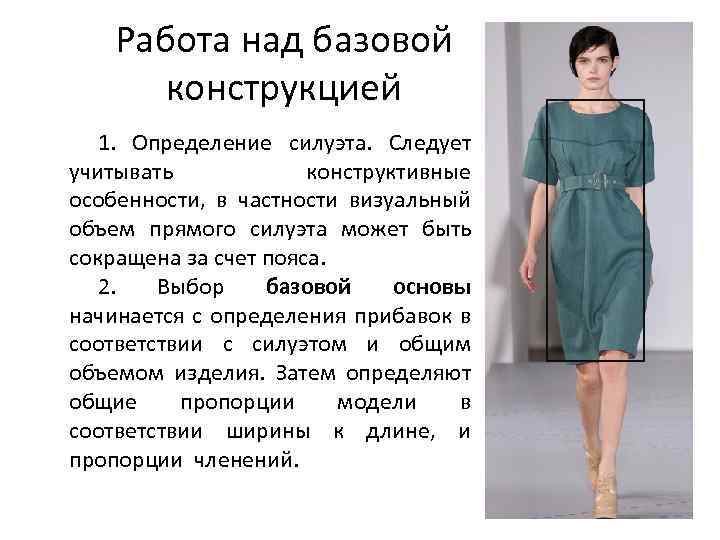

Работа над базовой конструкцией 1. Определение силуэта. Следует учитывать конструктивные особенности, в частности визуальный объем прямого силуэта может быть сокращена за счет пояса. 2. Выбор базовой основы начинается с определения прибавок в соответствии с силуэтом и общим объемом изделия. Затем определяют общие пропорции модели в соответствии ширины к длине, и пропорции членений.

Проектирование модельных конструкций При проектировании МК принят определенный порядок действий: 1. Построение базовой конструкции; 2. Получение на основе базовой конструкции модельной конструкции Конструктор должен уметь прочесть модель, которая приводится в двух видах (спереди и сзади). Для ориентировочного соотнесения эскиза и чертежа можно использовать формулу: Хн = К*Хр, где Хн – размер детали в натуральную величину; К – масштабный коэффициент равный соотношению Дл. изд/Дл. изд на эскизе; Хр – размер детали на эскизе. Наклон карманов, вытачек, какеток, определяют по отношению к линии полузаноса или горизонтали

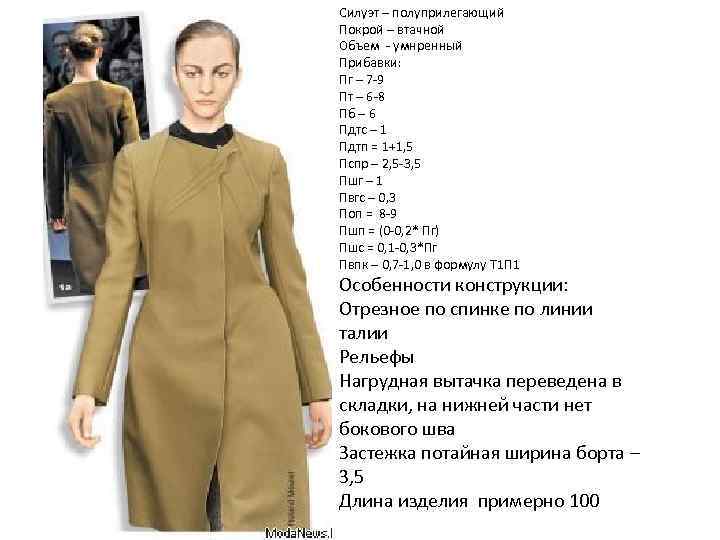

Силуэт – полуприлегающий Покрой – втачной Объем - умнренный Прибавки: Пг – 7 -9 Пт – 6 -8 Пб – 6 Пдтс – 1 Пдтп = 1+1, 5 Пспр – 2, 5 -3, 5 Пшг – 1 Пвгс – 0, 3 Поп = 8 -9 Пшп = (0 -0, 2* Пг) Пшс = 0, 1 -0, 3*Пг Пвпк – 0, 7 -1, 0 в формулу Т 1 П 1 Особенности конструкции: Отрезное по спинке по линии талии Рельефы Нагрудная вытачка переведена в складки, на нижней части нет бокового шва Застежка потайная ширина борта – 3, 5 Длина изделия примерно 100

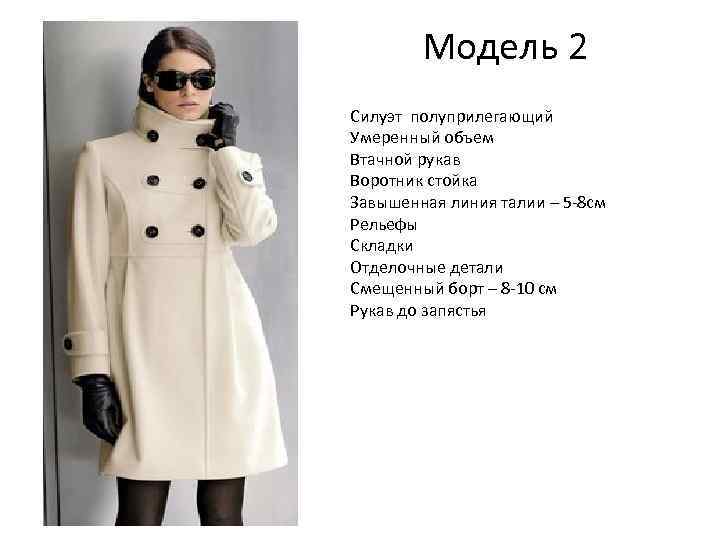

Модель 2 Силуэт полуприлегающий Умеренный объем Втачной рукав Воротник стойка Завышенная линия талии – 5 -8 см Рельефы Складки Отделочные детали Смещенный борт – 8 -10 см Рукав до запястья

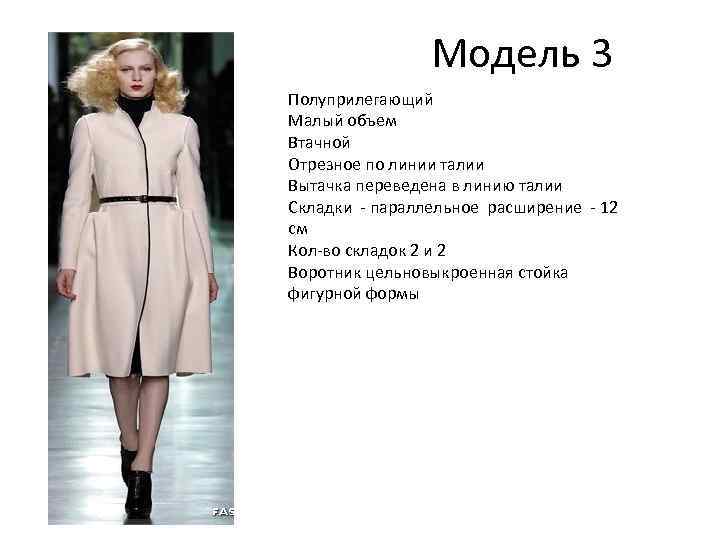

Модель 3 Полуприлегающий Малый объем Втачной Отрезное по линии талии Вытачка переведена в линию талии Складки - параллельное расширение - 12 см Кол-во складок 2 и 2 Воротник цельновыкроенная стойка фигурной формы

Модель 4
