Построение карты гидроизогипс и глубин залегания

Скачать презентацию Построение карты гидроизогипс и глубин залегания Скачать презентацию Построение карты гидроизогипс и глубин залегания

Карты гидроизогипс.ppt

  • Количество слайдов: 9

>  Построение карты гидроизогипс и глубин залегания грунтовых вод Построение карты гидроизогипс и глубин залегания грунтовых вод

>     ЗАДАНИЕ 1. По абсолютным отметкам уровня воды в скважинах ЗАДАНИЕ 1. По абсолютным отметкам уровня воды в скважинах составить карту гидроизогипс в масштабе 1: 5000. Скважины образуют сеть квадратов со стороной каждого квадрата 200 м. Отчет скважин идет по горизонтальным рядам слева направо. В каждом ряду 5 скважин. Сечение гидроизогипс через 1 м. 2. На карте гидроизогипс: а) Определить направление движения грунтовых вод; установить характер связи с поверхностными водами (река протекает с С-З на Ю-В); б) Определить уклон грунтового потока на участке скважин. 3. Построить карту глубин залегания уровней грунтовых вод. 4. Выполнить районирование территории по подтопляемости.

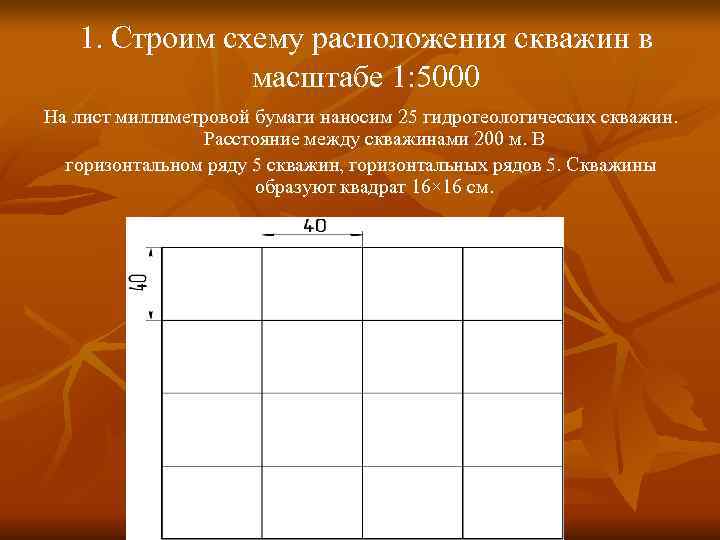

>  1. Строим схему расположения скважин в    масштабе 1: 5000 1. Строим схему расположения скважин в масштабе 1: 5000 На лист миллиметровой бумаги наносим 25 гидрогеологических скважин. Расстояние между скважинами 200 м. В горизонтальном ряду 5 скважин, горизонтальных рядов 5. Скважины образуют квадрат 16× 16 см.

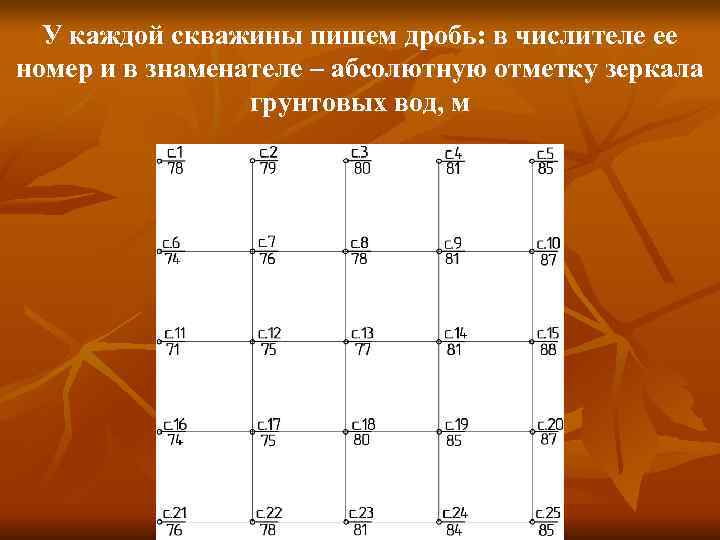

> У каждой скважины пишем дробь: в числителе ее номер и в знаменателе – У каждой скважины пишем дробь: в числителе ее номер и в знаменателе – абсолютную отметку зеркала грунтовых вод, м

>Интерполяция идет по горизонтали,  вертикали и диагонали через 1 м Интерполяция идет по горизонтали, вертикали и диагонали через 1 м

> Определяем направление движения грунтового потока путем построения наиболее характерных линий тока. Каждую линию Определяем направление движения грунтового потока путем построения наиболее характерных линий тока. Каждую линию тока начинают строить на гидроизогипсе с самой высокой абсолютной отметки путем построения перпендикуляров к ниже проходящей горизонтали

> Определяем тип потока  а – плоский; б – радиально расходящийся; в – Определяем тип потока а – плоский; б – радиально расходящийся; в – радиально сходящиеся; г – криволинейный

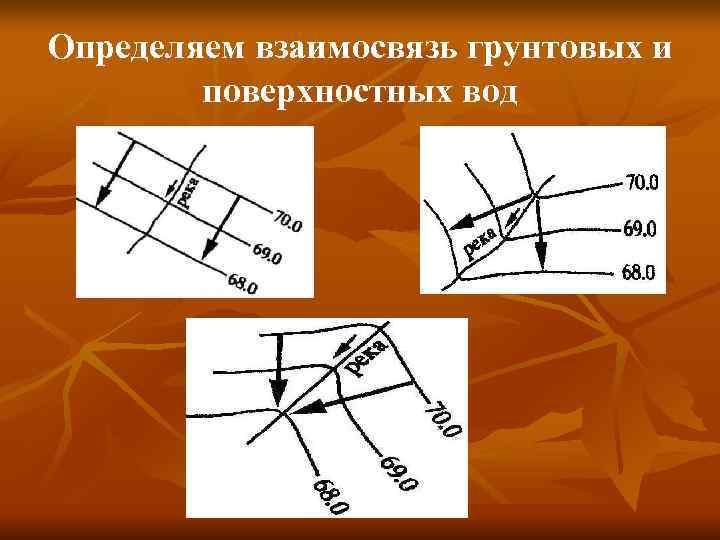

>Определяем взаимосвязь грунтовых и   поверхностных вод Определяем взаимосвязь грунтовых и поверхностных вод

>По такому же принципу строится карта  глубин залегания грунтовых вод По такому же принципу строится карта глубин залегания грунтовых вод
