Построение карты гидроизогипс и глубин залегания грунтовых вод

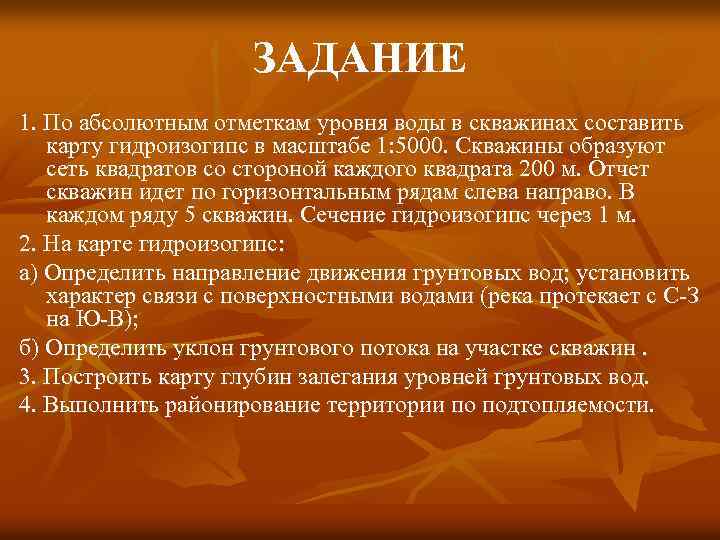

ЗАДАНИЕ 1. По абсолютным отметкам уровня воды в скважинах составить карту гидроизогипс в масштабе 1: 5000. Скважины образуют сеть квадратов со стороной каждого квадрата 200 м. Отчет скважин идет по горизонтальным рядам слева направо. В каждом ряду 5 скважин. Сечение гидроизогипс через 1 м. 2. На карте гидроизогипс: а) Определить направление движения грунтовых вод; установить характер связи с поверхностными водами (река протекает с С-З на Ю-В); б) Определить уклон грунтового потока на участке скважин. 3. Построить карту глубин залегания уровней грунтовых вод. 4. Выполнить районирование территории по подтопляемости.

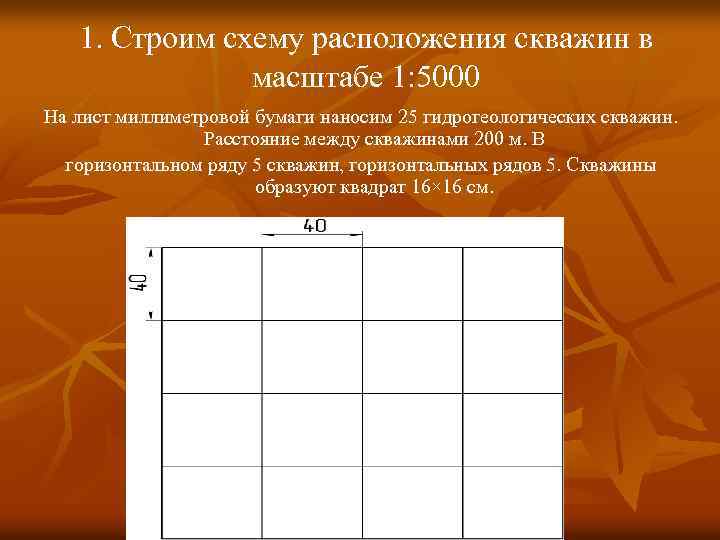

1. Строим схему расположения скважин в масштабе 1: 5000 На лист миллиметровой бумаги наносим 25 гидрогеологических скважин. Расстояние между скважинами 200 м. В горизонтальном ряду 5 скважин, горизонтальных рядов 5. Скважины образуют квадрат 16× 16 см.
У каждой скважины пишем дробь: в числителе ее номер и в знаменателе – абсолютную отметку зеркала грунтовых вод, м
Интерполяция идет по горизонтали, вертикали и диагонали через 1 м
Определяем направление движения грунтового потока путем построения наиболее характерных линий тока. Каждую линию тока начинают строить на гидроизогипсе с самой высокой абсолютной отметки путем построения перпендикуляров к ниже проходящей горизонтали
Определяем тип потока а – плоский; б – радиально расходящийся; в – радиально сходящиеся; г – криволинейный
Определяем взаимосвязь грунтовых и поверхностных вод
По такому же принципу строится карта глубин залегания грунтовых вод
