Построение инсографика До начала построения получить у

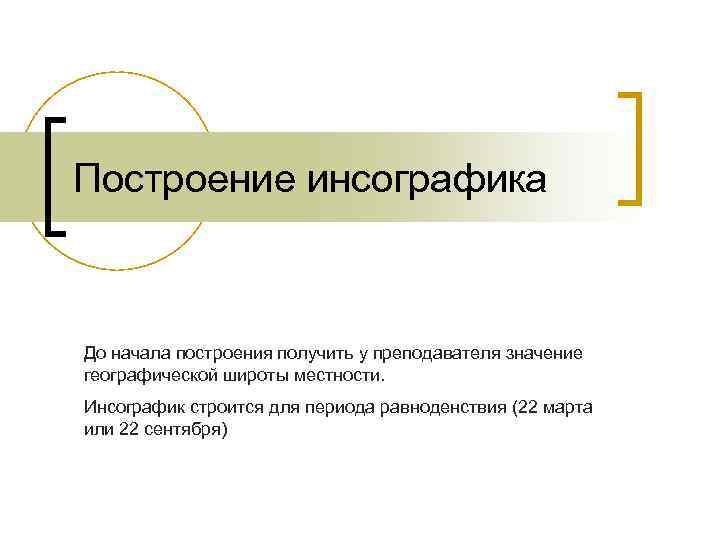

Построение инсографика До начала построения получить у преподавателя значение географической широты местности. Инсографик строится для периода равноденствия (22 марта или 22 сентября)

1 шаг. Строится окружность диаметром 5 -6 см. Через центр окружности проводится линия под углом, равным географической широте местности φ. На пересечении данной линии с окружностью получим точку «А»

2 шаг. От точки «А» проводим горизонтальную линию до точки «М» . Затем через точку «М» проводим дугу с центром в точке «О»

3 шаг. На горизонтальной линии через 1 см. делаем 4 засечки

4 шаг. От засечек проводим вертикальные и горизонтальные линии

5 шаг. Часть окружности делим на 6 секторов линиями через 15º

6 шаг. В промежутке между окружностью и дугой строим прямоугольные треугольники с катетами, параллельными горизонтальным и вертикальным линиям

7 шаг. Через вершины треугольников и точку «О» проводятся линии.

Построение инсографика n Промежуточные построения выполнены. Переходим к построению инсографика. n Инсографик строится для использования на чертеже в масштабе 1: 1000 территории с географической широтой φ для 22 марта

8 шаг. На отдельную кальку переносим часть чертежа из предыдущего построения. Затем делаем зеркальную копию относительно левой вертикальной линии

10 шаг. Инсографик построен. Наносим числовые значения времени суток и высоты сооружений. Инсографик показывает положение тени от сооружения высотой 10, 20, 30 и 40 м в разное время суток. (В 7 и 17 часов тени укорочены)
