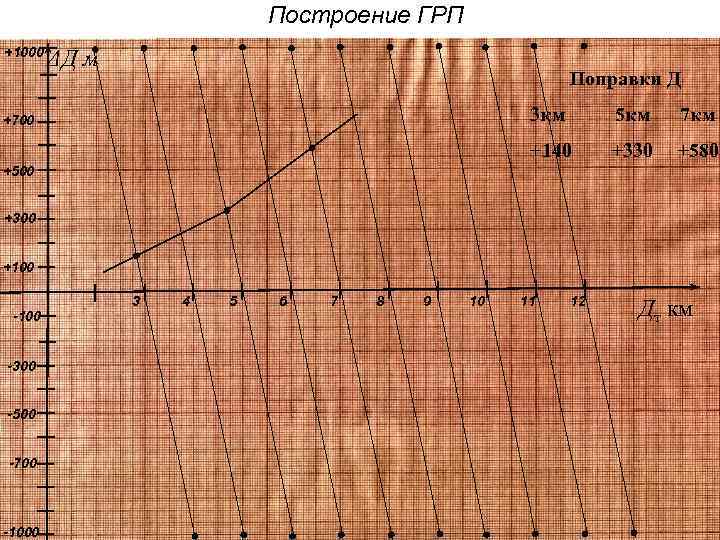

Построение ГРП +1000 ΔД м Поправки Д 3

Построение ГРП +1000 ΔД м Поправки Д 3 км 5 км 7 км +140 +700 +330 +580 +500 +300 +100 -300 -500 -700 -1000 3 4 5 6 7 8 9 10 11 12 Дт км

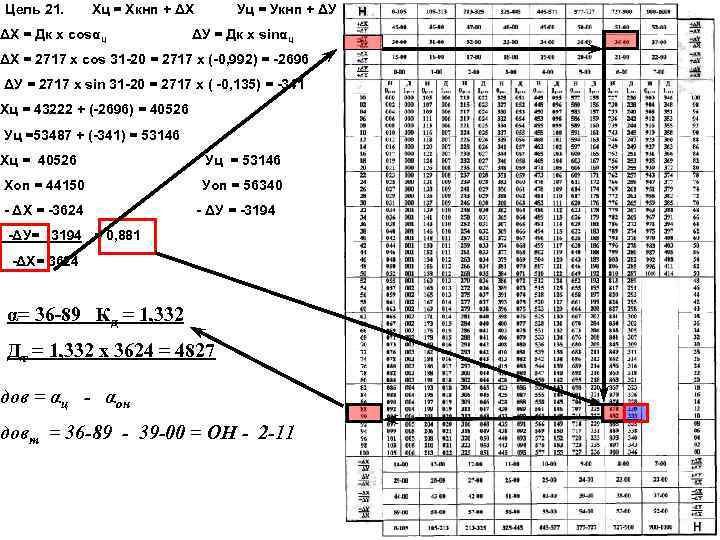

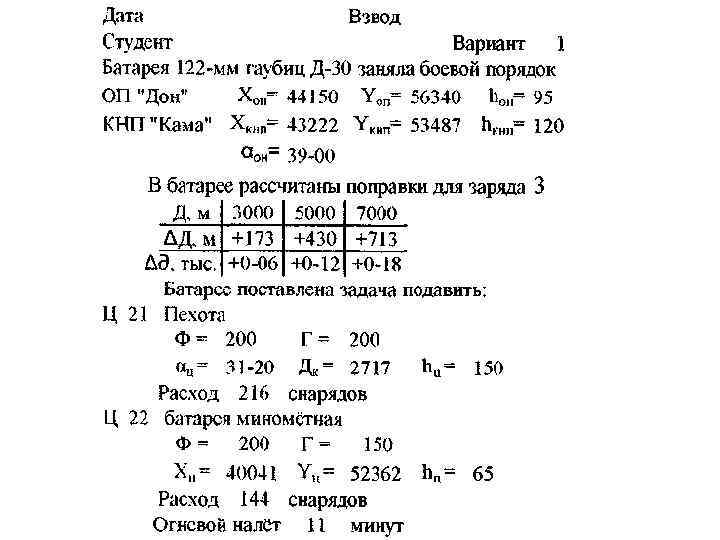

Цель 21. Хц = Хкнп + ΔХ ΔХ = Дк х cosαц Уц = Укнп + ΔУ ΔУ = Дк х sinαц ΔХ = 2717 х cos 31 -20 = 2717 х (-0, 992) = -2696 ΔУ = 2717 х sin 31 -20 = 2717 х ( -0, 135) = -341 Хц = 43222 + (-2696) = 40526 Уц =53487 + (-341) = 53146 Хц = 40526 Уц = 53146 Хоп = 44150 Уоп = 56340 - ΔХ = -3624 - ΔУ = -3194 -ΔУ= 3194 = 0, 881 -ΔХ= 3624 α= 36 -89 Кд = 1, 332 Дт = 1, 332 х 3624 = 4827 дов = αц - αон довт = 36 -89 - 39 -00 = ОН - 2 -11

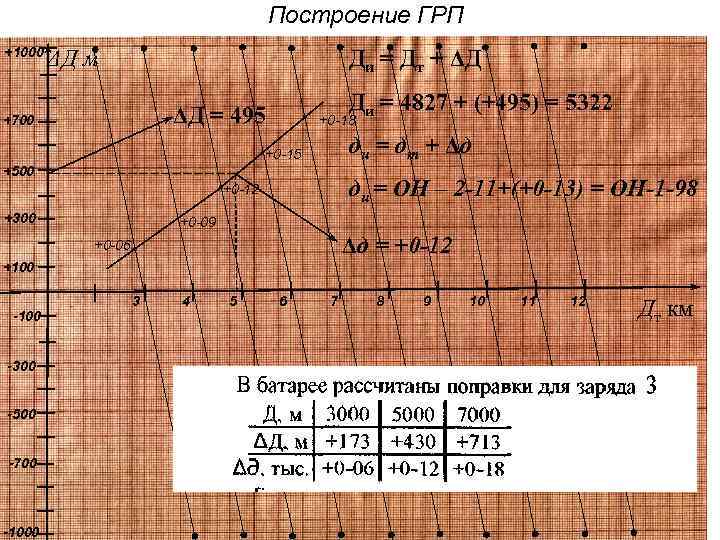

Построение ГРП +1000 ΔД м Ди = Дт + ΔД Ди = 4827 + (+495) = 5322 ΔД = 495 +700 +0 -18 ди = дт + Δд +0 -15 +500 ди = ОН – 2 -11+(+0 -13) = ОН-1 -98 +0 -12 +300 +0 -09 Δд = +0 -12 +0 -06 +100 -300 -500 -700 -1000 3 4 5 6 7 8 9 10 11 12 Дт км

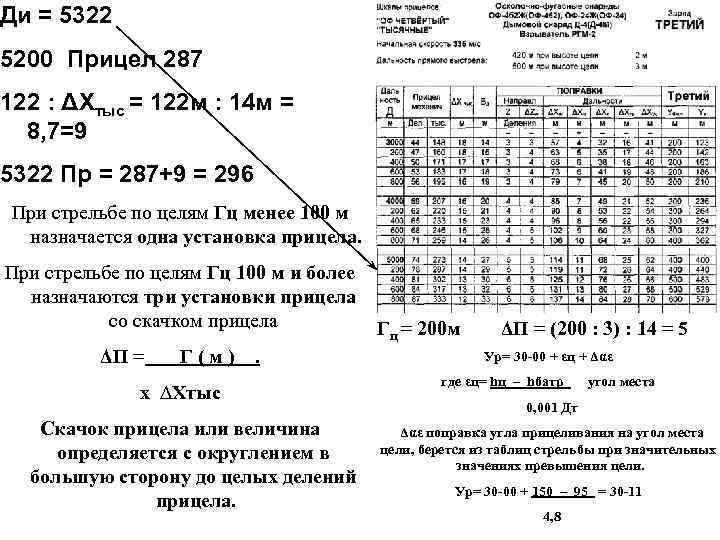

Ди = 5322 5200 Прицел 287 122 : ΔХтыс = 122 м : 14 м = 8, 7=9 5322 Пр = 287+9 = 296 При стрельбе по целям Гц менее 100 м назначается одна установка прицела. При стрельбе по целям Гц 100 м и более назначаются три установки прицела со скачком прицела ΔП = Г(м) . х ∆Хтыс Скачок прицела или величина определяется с округлением в большую сторону до целых делений прицела. Гц = 200 м ΔП = (200 : 3) : 14 = 5 Ур= 30 -00 + εц + Δαε где εц= hц – hбатр угол места 0, 001 Дт Δαε поправка угла прицеливания на угол места цели, берется из таблиц стрельбы при значительных значениях превышения цели. Ур= 30 -00 + 150 – 95 = 30 -11 4, 8

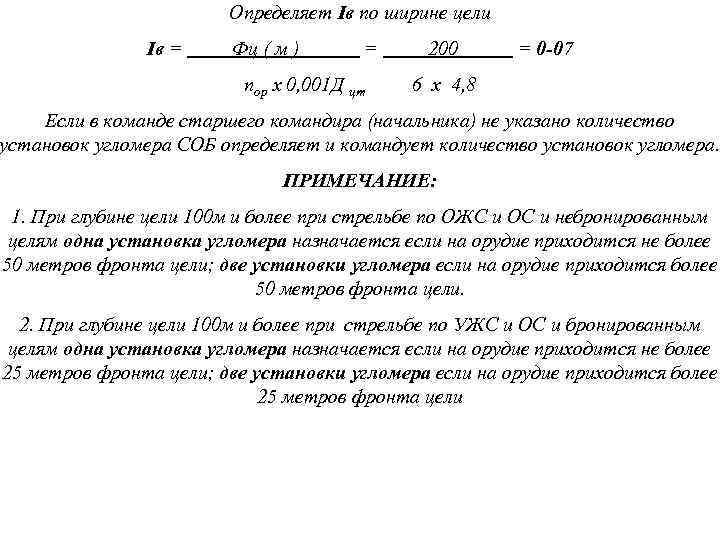

Определяет Iв по ширине цели Iв = Фц ( м ) = nор х 0, 001 Д цт 200 = 0 -07 6 х 4, 8 Если в команде старшего командира (начальника) не указано количество установок угломера СОБ определяет и командует количество установок угломера. ПРИМЕЧАНИЕ: 1. При глубине цели 100 м и более при стрельбе по ОЖС и ОС и небронированным целям одна установка угломера назначается если на орудие приходится не более 50 метров фронта цели; две установки угломера если на орудие приходится более 50 метров фронта цели. 2. При глубине цели 100 м и более при стрельбе по УЖС и ОС и бронированным целям одна установка угломера назначается если на орудие приходится не более 25 метров фронта цели; две установки угломера если на орудие приходится более 25 метров фронта цели

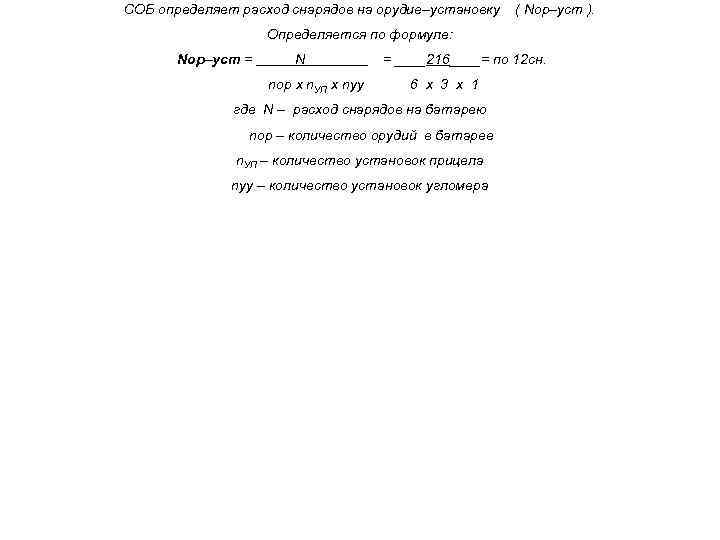

СОБ определяет расход снарядов на орудие–установку ( Nор–уст ). Определяется по формуле: Nор–уст = N nор х n. УП х nуу = ____216____= по 12 сн. 6 х 3 х 1 где N – расход снарядов на батарею nор – количество орудий в батарее n. УП – количество установок прицела nуу – количество установок угломера

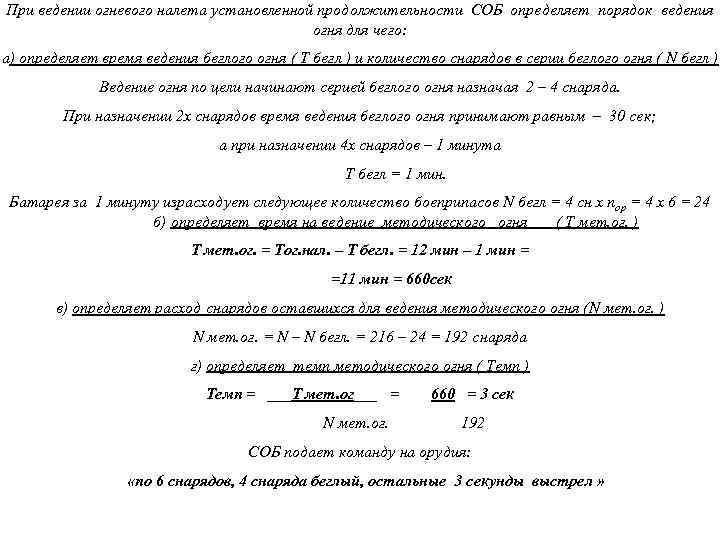

При ведении огневого налета установленной продолжительности СОБ определяет порядок ведения огня для чего: а) определяет время ведения беглого огня ( Т бегл ) и количество снарядов в серии беглого огня ( N бегл ) Ведение огня по цели начинают серией беглого огня назначая 2 – 4 снаряда. При назначении 2 х снарядов время ведения беглого огня принимают равным – 30 сек; а при назначении 4 х снарядов – 1 минута Т бегл = 1 мин. Батарея за 1 минуту израсходует следующее количество боеприпасов N бегл = 4 сн х пор = 4 х 6 = 24 б) определяет время на ведение методического огня ( Т мет. ог. ) Т мет. ог. = Тог. нал. – Т бегл. = 12 мин – 1 мин = =11 мин = 660 сек в) определяет расход снарядов оставшихся для ведения методического огня (N мет. ог. ) N мет. ог. = N – N бегл. = 216 – 24 = 192 снаряда г) определяет темп методического огня ( Темп ) Темп = ___Т мет. ог___ = N мет. ог. 660 = 3 сек 192 СОБ подает команду на орудия: «по 6 снарядов, 4 снаряда беглый, остальные 3 секунды выстрел »

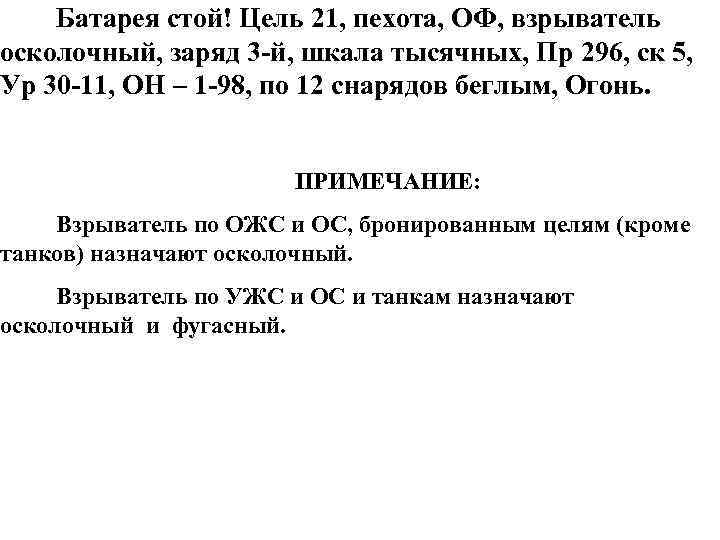

Батарея стой! Цель 21, пехота, ОФ, взрыватель осколочный, заряд 3 -й, шкала тысячных, Пр 296, ск 5, Ур 30 -11, ОН – 1 -98, по 12 снарядов беглым, Огонь. ПРИМЕЧАНИЕ: Взрыватель по ОЖС и ОС, бронированным целям (кроме танков) назначают осколочный. Взрыватель по УЖС и ОС и танкам назначают осколочный и фугасный.

Сущность прямой геодезической задачи. ∆У ХВ ∆Х = Д х cos α ∆Х α ∆У = Д х sin α Д ХВ = ХА + ∆Х УВ = УА + ∆У ХА О УА УВ

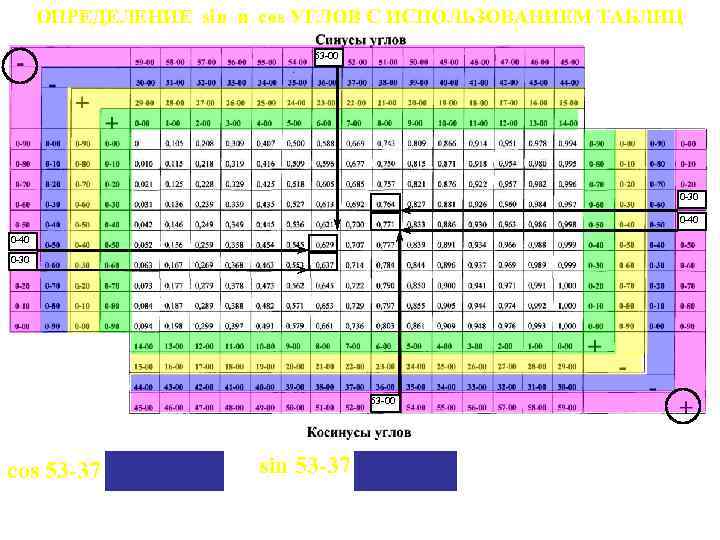

ОПРЕДЕЛЕНИЕ sin и cos УГЛОВ С ИСПОЛЬЗОВАНИЕМ ТАБЛИЦ 53 -00 0 -30 0 -40 0 -30 53 -00 сos 53 -37 = + 0, 768 sin 53 -37 = - 0, 632

Пример № 1: Определить прямоугольные координаты цели, если с наблюдательного пункта Хнп=54280 Унп=18320 определены полярные координаты α = 13 -24, Д=3427. Решение: а) с использованием инженерного микрокалькулятора ∆Х = Д х cos α = 13, 24 х 6 = (79, 44) cos (+0, 183265087) х 3427 = +628 ∆У = Д х sin α = 13, 24 х 6 = (79, 44) sin (+0, 983063531) х 3427 = +3368 б) с использованием таблиц синусов и косинусов ∆Х = Д х cos α = 3427 х (+0, 183) = +627 ∆У = Д х sin α = 3427 х (+0, 983) = +3369 Хц = Хнп + ∆Х = 54280 + (+628) = 54908 Уц = Унп + ∆У = 18320 + (+3368) = 21688

Сущность обратной геодезической задачи ∆У ХВ (цель) ∆Х α ХА Д ОП УА УВ

Хц Хоп ∆Х МРК = БРК Уц Уоп ∆У Н табл. Д = Кд х БРК Кд α

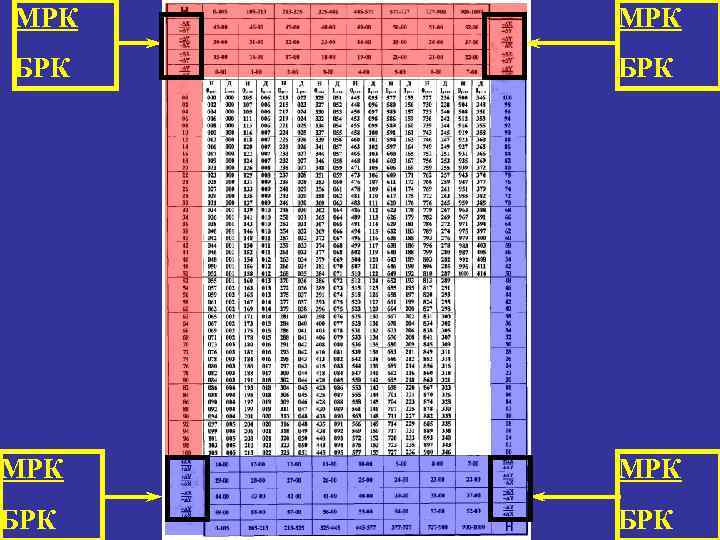

МРК МРК БРК БРК

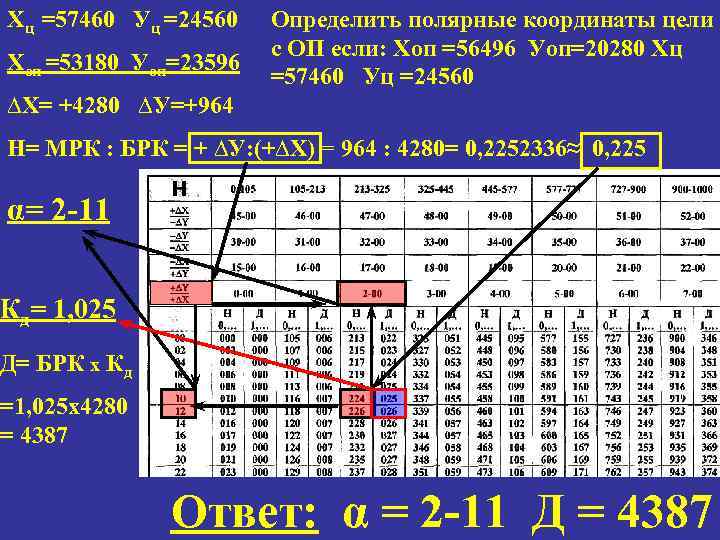

Хц =57460 Уц =24560 Хоп =53180 Уоп=23596 Определить полярные координаты цели с ОП если: Хоп =56496 Уоп=20280 Хц =57460 Уц =24560 ∆Х= +4280 ∆У=+964 Н= МРК : БРК = + ∆У: (+∆Х) = 964 : 4280= 0, 2252336≈ 0, 225 α= 2 -11 Кд= 1, 025 Д= БРК х Кд =1, 025 х4280 = 4387 Ответ: α = 2 -11 Д = 4387

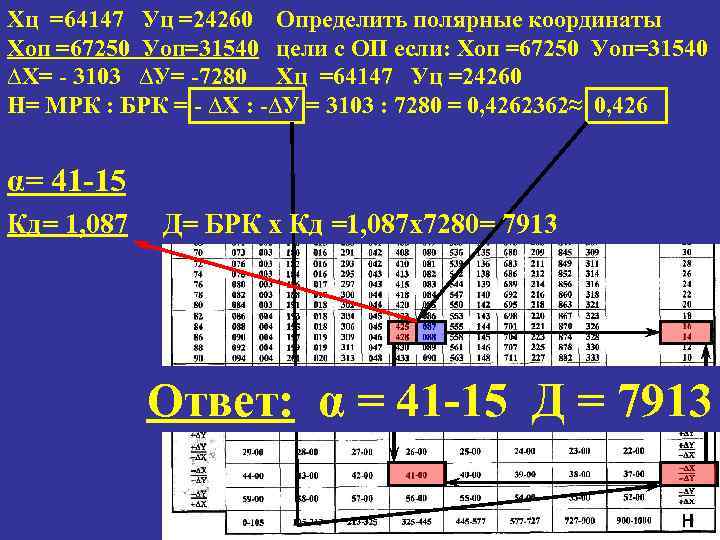

Хц =64147 Уц =24260 Определить полярные координаты Хоп =67250 Уоп=31540 цели с ОП если: Хоп =67250 Уоп=31540 ∆Х= - 3103 ∆У= -7280 Хц =64147 Уц =24260 Н= МРК : БРК = - ∆Х : -∆У = 3103 : 7280 = 0, 4262362≈ 0, 426 α= 41 -15 Кд= 1, 087 Д= БРК х Кд =1, 087 х7280= 7913 Ответ: α = 41 -15 Д = 7913

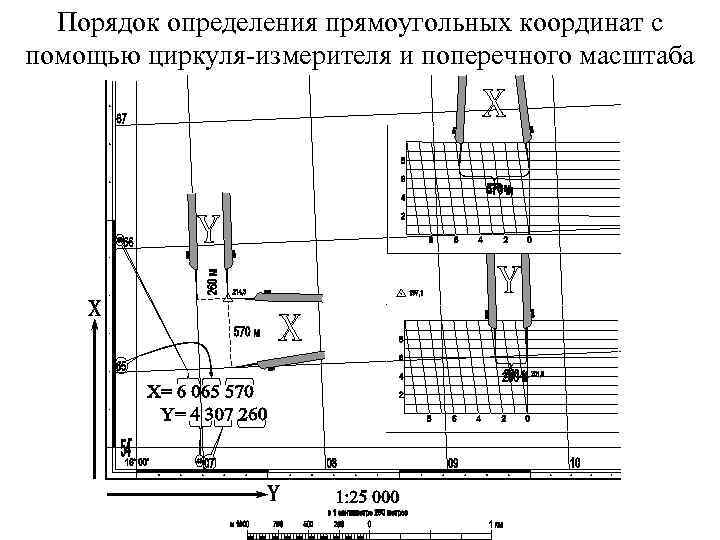

Порядок определения прямоугольных координат с помощью циркуля-измерителя и поперечного масштаба

Порядок определения расстояния с помощью поперечного масштаба 5. 7 1: 25000 8 6 4 2 S 8 6 4 Число десятков метров 2 0 Число сотен метров 1 Число километров S = 0 км + 800 м + 57 м = 857 м

Определение прямоугольных координат с помощью артиллерийского круга АК-3 (АК-4) Х = 5938200 У = 11671510

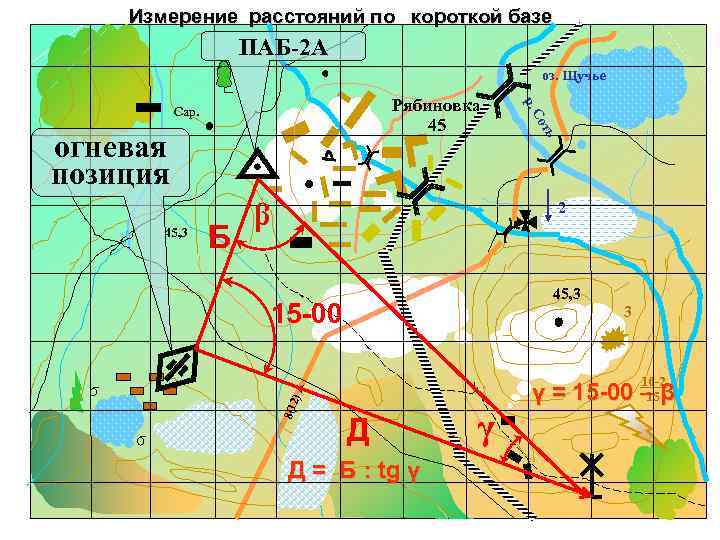

Измерение расстояний по короткой базе ПАБ-2 А оз. Щучье 2 45, 3 15 -00 3 10 -2 15 γ = 15 -00 – β )А 8(12 Б ть 45, 3 β Со огневая позиция р. Рябиновка 45 Сар. Д Д = Б : tg γ γ

Определение дальности по короткой базе. Д определяют: 1. по НИХ 2. по таблице 3. по формуле: Д = Б : tg γ Б Исходные данные: Б и γ β 15 -00 γ Д= ? γ= 30 -00 – 15 -00 – β γ= 15 -00 – β КТ

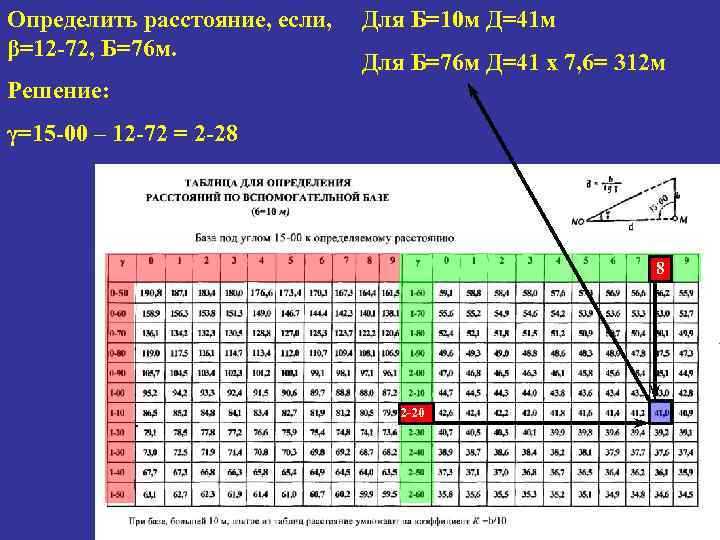

Определить расстояние, если, β=12 -72, Б=76 м. Для Б=10 м Д=41 м Для Б=76 м Д=41 х 7, 6= 312 м Решение: γ=15 -00 – 12 -72 = 2 -28 8 2 -20

Полярный способ Хоп = Хкт + ∆Х Уоп = Укт + ∆У ∆Х = Д х cos α′ ∆У = Д х sin α′ α′ = α ± 30 -00 Д ОП (Хоп, Уоп) КТ (Хкт, Укт) α'

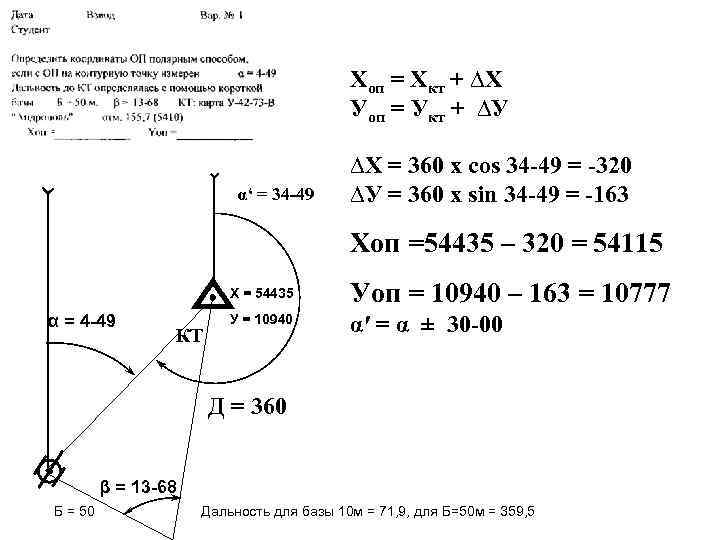

Хоп = Хкт + ∆Х Уоп = Укт + ∆У α‘ = 34 -49 ∆Х = 360 х cos 34 -49 = -320 ∆У = 360 х sin 34 -49 = -163 Хоп =54435 – 320 = 54115 Х = 54435 α = 4 -49 КТ Уоп = 10940 – 163 = 10777 У = 10940 α′ = α ± 30 -00 Д = 360 β = 13 -68 Б = 50 Дальность для базы 10 м = 71, 9, для Б=50 м = 359, 5

Ход в две стороны оз. Щучье р. ть Со Рябиновка 45 Сар. 2 45, 3 α 2 Д 1 45, 3 3 10 -2 15 )А 8(12 промежуточная точка Д 2 α 1

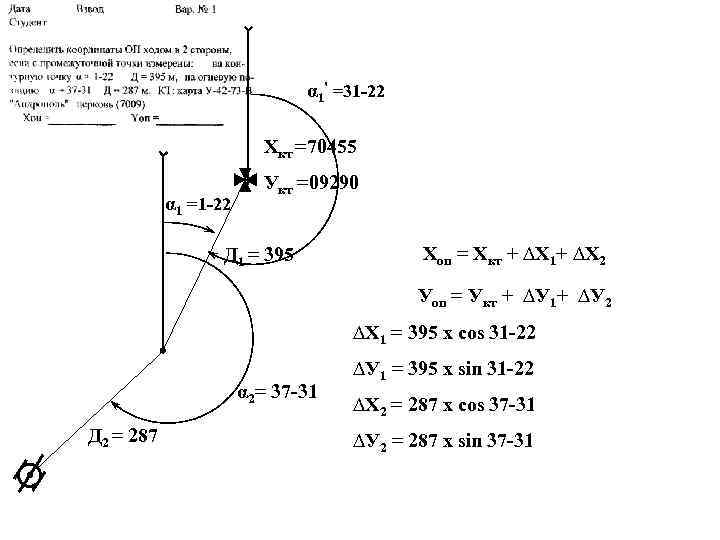

α 1' =31 -22 Хкт =70455 α 1 =1 -22 Укт =09290 Д 1 = 395 Хоп = Хкт + ∆Х 1+ ∆Х 2 Уоп = Укт + ∆У 1+ ∆У 2 ∆Х 1 = 395 х cos 31 -22 α 2= 37 -31 Д 2 = 287 ∆У 1 = 395 х sin 31 -22 ∆Х 2 = 287 х cos 37 -31 ∆У 2 = 287 х sin 37 -31

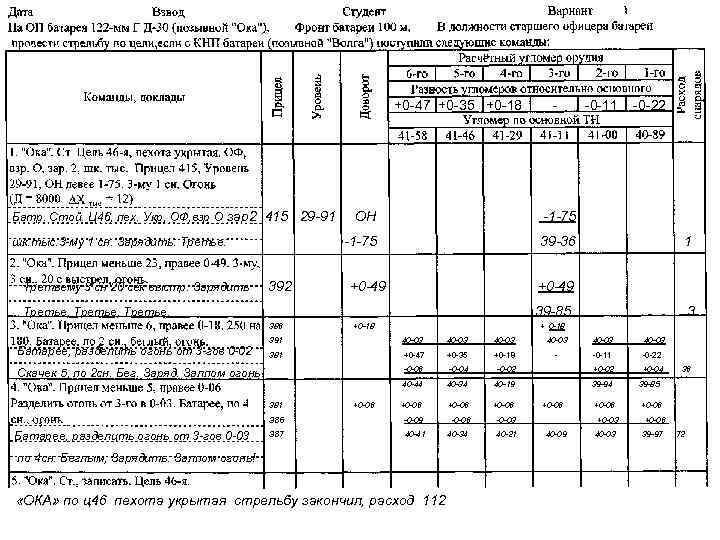

+0 -47 +0 -35 +0 -18 Батр. Стой. Ц 46, пех. Укр, ОФ, взр О зар2 415 29 -91 392 ОН +0 -49 1 +0 -49 39 -85 386 +0 -18 3 + 0 -18 391 40 -03 40 -03 381 +0 -47 +0 -35 +0 -18 - -0 -11 -0 -22 -0 -06 381 +0 -06 -0 -04 -0 -02 +0 -02 40 -44 Скачек 5, по 2 сн. Бег. Заряд. Залпом огонь! 40 -34 40 -19 39 -94 39 -85 +0 -06 +0 -06 386 Батарее, разделить огонь от 3 -гов 0 -03 -0 -22 39 -36 Третье, Третье. Батарее, разделить огонь от 3 -гов 0 -02 -0 -11 -1 -75 шк. тыс. 3 -му 1 сн. Зарядить. Третьему 3 сн 20 сек выстр. Зарядить - -0 -09 -0 -06 -0 -03 387 40 -41 по 4 сн. Беглым, Зарядить. Залпом огонь! «ОКА» по ц46 пехота укрытая стрельбу закончил, расход 112 40 -34 40 -21 +0 -06 +0 -03 40 -09 40 -03 +0 -04 36 +0 -06 39 -97 72
