Построение графика поверхности Функция зависящая от двух аргументов

Построение графика поверхности Функция, зависящая от двух аргументов

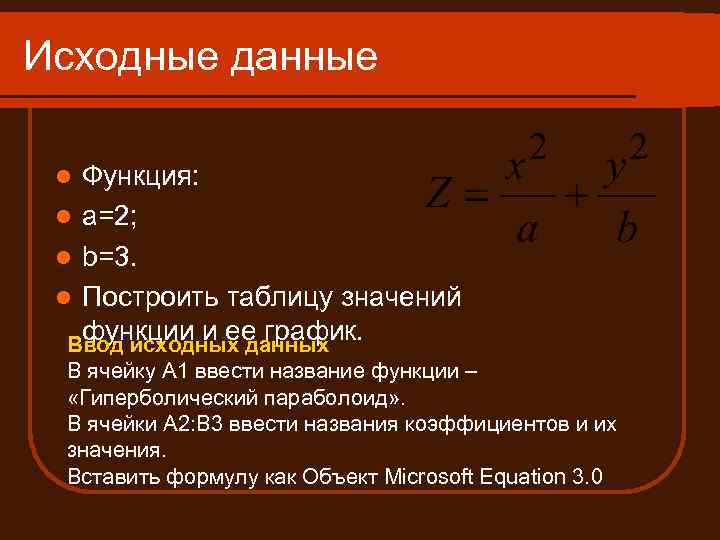

Исходные данные Функция: l a=2; l b=3. l Построить таблицу значений функции и ее график. Ввод исходных данных l В ячейку А 1 ввести название функции – «Гиперболический параболоид» . В ячейки А 2: В 3 ввести названия коэффициентов и их значения. Вставить формулу как Объект Microsoft Equation 3. 0

Ввод значений аргумента Значения x и y изменяются от -0, 5 до 0, 5 с шагом 0, 1. l Введите в ячейки А 5: А 15 значения х. При вводе используйте инструмент автозаполнения Прогрессия (Правка – Заполнить – Прогрессия). l Скопируйте значения х, установите курсор на ячейку В 4 и вставьте значения через Специальную вставку, используя опцию «транспонировать» . l

Табулирование функции Значения функции вводятся в виде таблицы, в которой х и у – заголовки строк и столбцов, соответственно. l Каждый элемент Zi=f(xi, yi) находится на пересечении строки хi и столбца yi. l Чтобы воспользоваться возможностью автозаполнения, установим на адресах ячеек аргументов смешанную адресацию. l

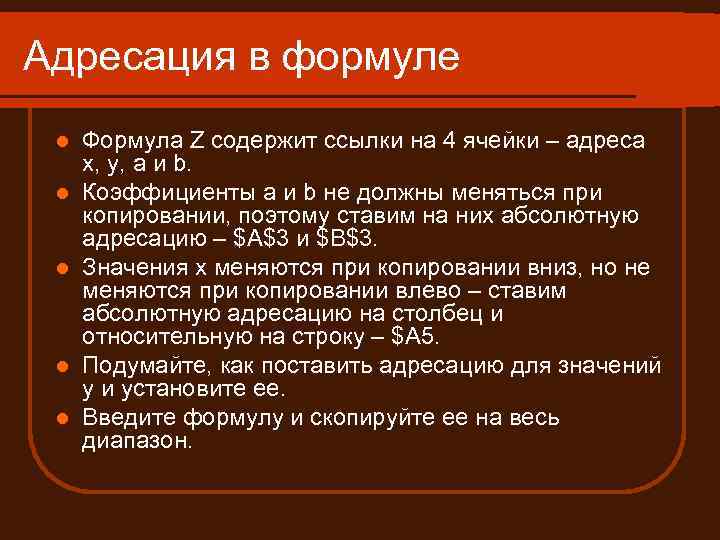

Адресация в формуле l l l Формула Z содержит ссылки на 4 ячейки – адреса x, y, a и b. Коэффициенты а и b не должны меняться при копировании, поэтому ставим на них абсолютную адресацию – $A$3 и $B$3. Значения х меняются при копировании вниз, но не меняются при копировании влево – ставим абсолютную адресацию на столбец и относительную на строку – $A 5. Подумайте, как поставить адресацию для значений y и установите ее. Введите формулу и скопируйте ее на весь диапазон.

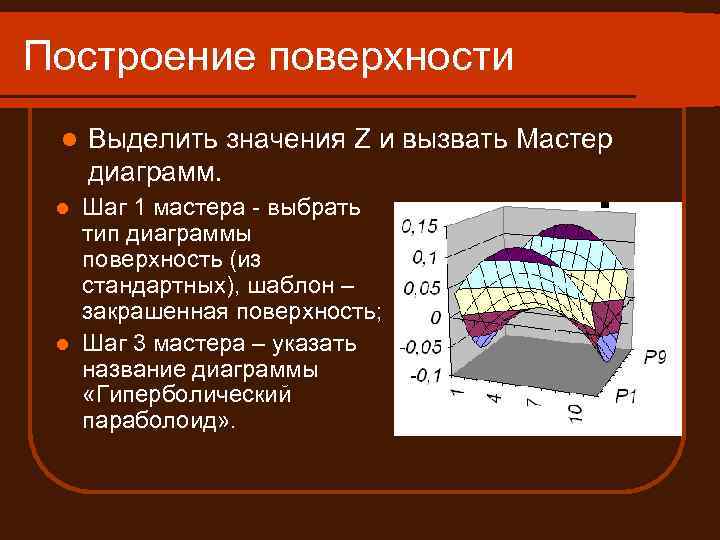

Построение поверхности l Выделить значения Z и вызвать Мастер диаграмм. Шаг 1 мастера - выбрать тип диаграммы поверхность (из стандартных), шаблон – закрашенная поверхность; l Шаг 3 мастера – указать название диаграммы «Гиперболический параболоид» . l

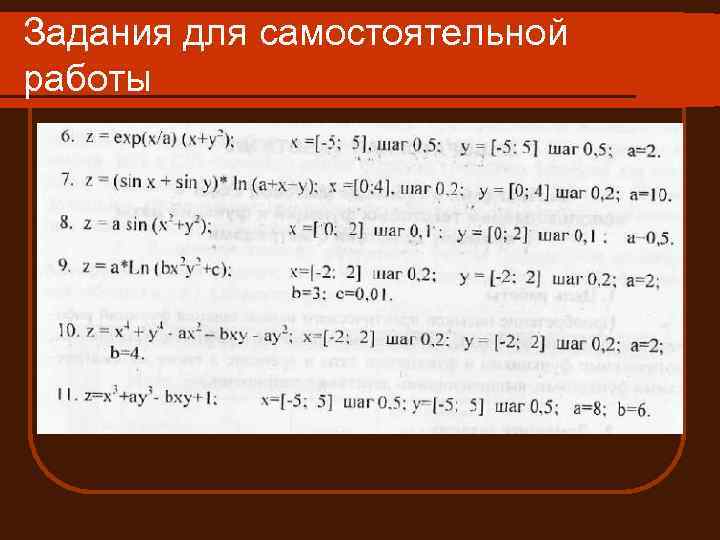

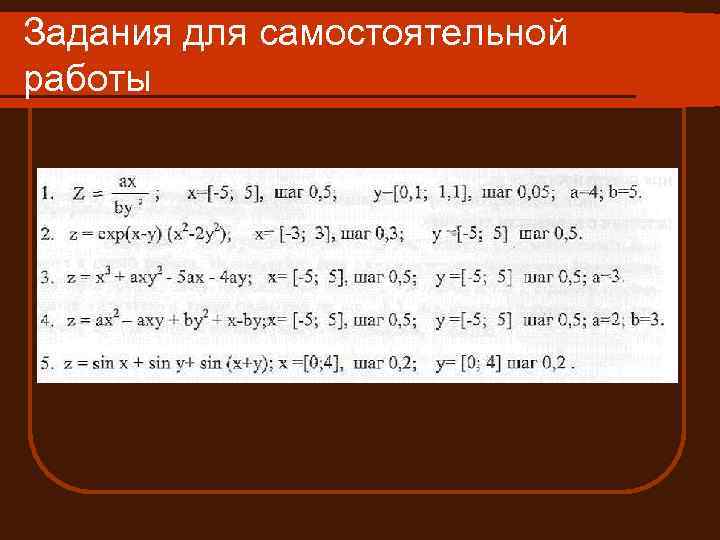

Задания для самостоятельной работы

Задания для самостоятельной работы
