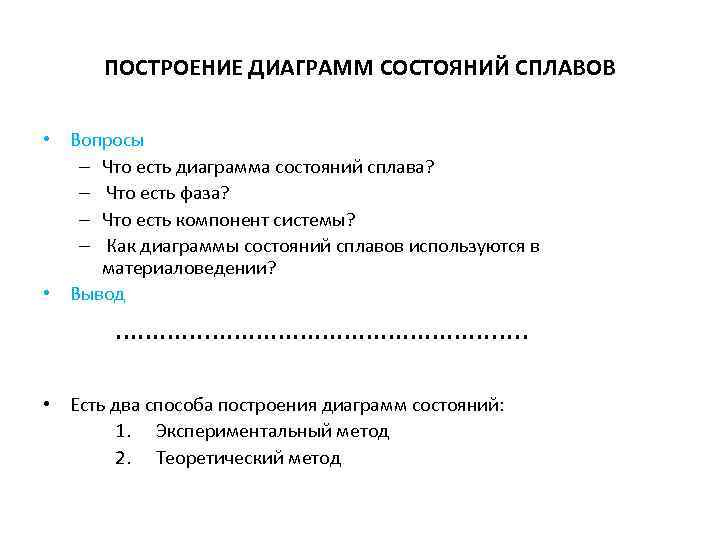

ПОСТРОЕНИЕ ДИАГРАММ СОСТОЯНИЙ СПЛАВОВ • Вопросы – Что есть диаграмма состояний сплава? – Что ПОСТРОЕНИЕ ДИАГРАММ СОСТОЯНИЙ СПЛАВОВ • Вопросы – Что есть диаграмма состояний сплава? – Что есть фаза? – Что есть компонент системы? – Как диаграммы состояний сплавов используются в материаловедении? • Вывод ………………………. . • Есть два способа построения диаграмм состояний: 1. Экспериментальный метод 2. Теоретический метод

ЭКСПЕРИМЕНТАЛЬНЫЙ МЕТОД ПОСТРОЕНИЯ ДИАГРАММ СОСТОЯНИЙ • В основе метода лежит получение кривых охлаждения для ЭКСПЕРИМЕНТАЛЬНЫЙ МЕТОД ПОСТРОЕНИЯ ДИАГРАММ СОСТОЯНИЙ • В основе метода лежит получение кривых охлаждения для определенного набора компонентов и сплавов разного состава и на основе их анализа построение диаграммы состояний

• В основе метода лежит получение кривых охлаждения для определенного набора компонентов и • В основе метода лежит получение кривых охлаждения для определенного набора компонентов и сплавов разного состава и на основе их анализа построение диаграммы состояний • Система А – Б : четыре образца А, Са 1 , Са 2 , Са 3 , В А Са 1 Са 2 • Метод сложный и требует много времени Са 3 В

Система сплавов Pb – Sb Экспериментальное построение диаграммы состояний Система сплавов Pb – Sb Экспериментальное построение диаграммы состояний

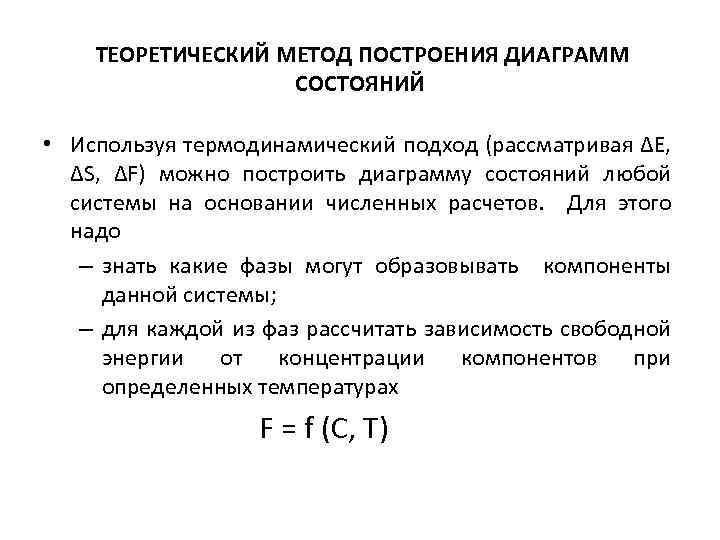

ТЕОРЕТИЧЕСКИЙ МЕТОД ПОСТРОЕНИЯ ДИАГРАММ СОСТОЯНИЙ • Используя термодинамический подход (рассматривая ∆Е, ∆S, ∆F) можно ТЕОРЕТИЧЕСКИЙ МЕТОД ПОСТРОЕНИЯ ДИАГРАММ СОСТОЯНИЙ • Используя термодинамический подход (рассматривая ∆Е, ∆S, ∆F) можно построить диаграмму состояний любой системы на основании численных расчетов. Для этого надо – знать какие фазы могут образовывать компоненты данной системы; – для каждой из фаз рассчитать зависимость свободной энергии от концентрации компонентов при определенных температурах F = f (C, T)

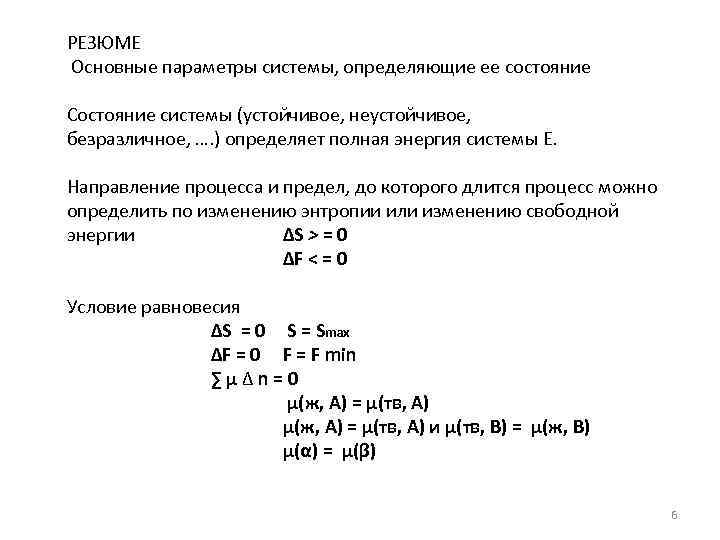

РЕЗЮМЕ Основные параметры системы, определяющие ее состояние Состояние системы (устойчивое, неустойчивое, безразличное, …. ) РЕЗЮМЕ Основные параметры системы, определяющие ее состояние Состояние системы (устойчивое, неустойчивое, безразличное, …. ) определяет полная энергия системы Е. Направление процесса и предел, до которого длится процесс можно определить по изменению энтропии или изменению свободной энергии ∆S > = 0 ∆F < = 0 Условие равновесия ∆S = 0 S = Smax ∆F = 0 F = F min ∑µ∆n=0 µ(ж, А) = µ(тв, А) и µ(тв, В) = µ(ж, В) µ(α) = µ(β) 6

∆F = 0 F = F min F (S) = F (L) µ(α) = ∆F = 0 F = F min F (S) = F (L) µ(α) = µ(β)

ПРИМЕР ПОСТРОЕНИЯ ДИАГРАММЫ СОСТОЯНИЙ Построение диаграммы состояний для двойной системы А – В , ПРИМЕР ПОСТРОЕНИЯ ДИАГРАММЫ СОСТОЯНИЙ Построение диаграммы состояний для двойной системы А – В , в которой реализуются две фазы: L – жидкая фаза , α – твердая фаза. Известны зависимость свободной энергии σ от концентрации для каждой фазы при заданных температурах Т 1, Т 2, Т 3, Т 4, Т 5

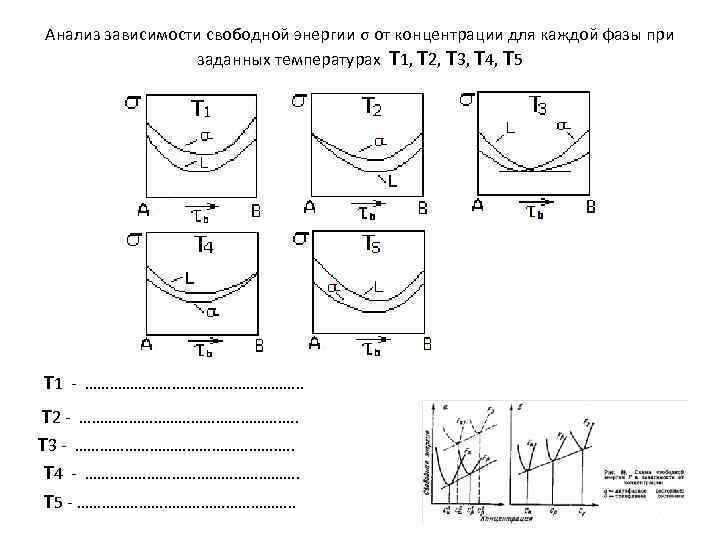

Анализ зависимости свободной энергии σ от концентрации для каждой фазы при заданных температурах Т Анализ зависимости свободной энергии σ от концентрации для каждой фазы при заданных температурах Т 1, Т 2, Т 3, Т 4, Т 5 Т 1 - ………………………. . Т 2 - ………………………. . Т 3 - ………………………. . Т 4 - ………………………. Т 5 - ………………………. .
