>Построение детали по чертежу. Алгоритм построения Построение детали по чертежу. Алгоритм построения

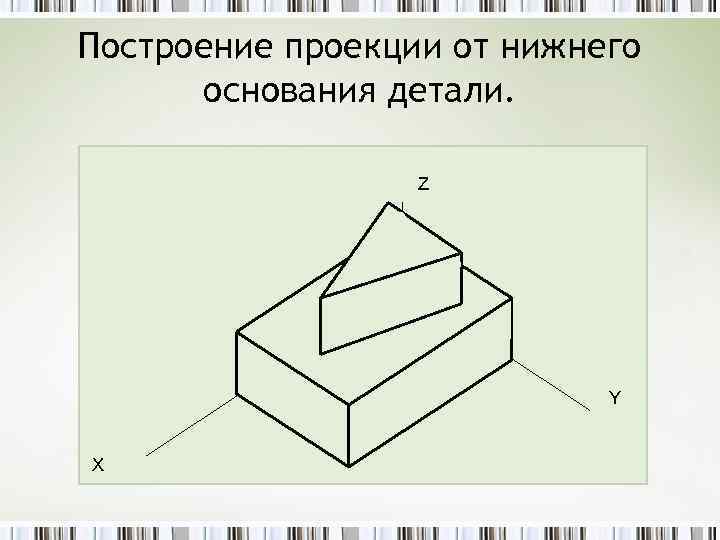

>Построение проекции от нижнего основания детали. Z Построение проекции от нижнего основания детали. Z Y Х

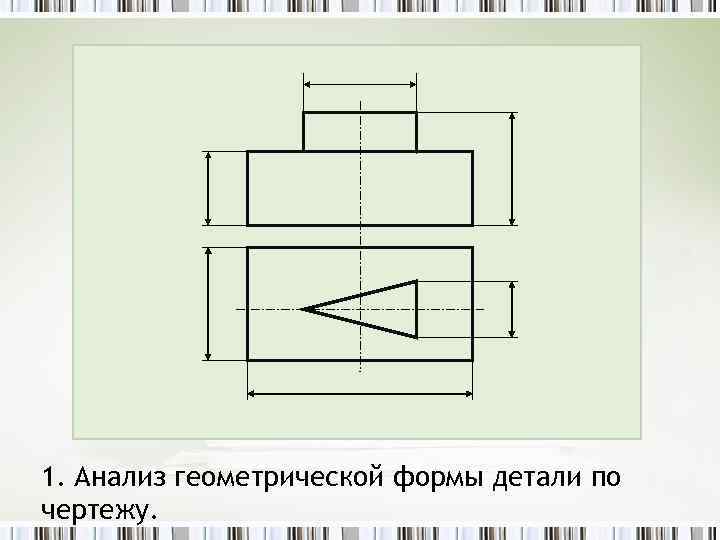

>1. Анализ геометрической формы детали по чертежу. 1. Анализ геометрической формы детали по чертежу.

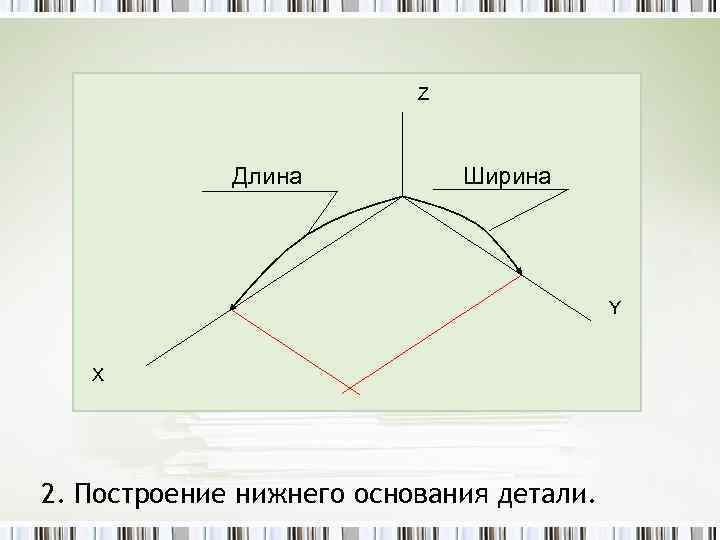

> Z Длина Ширина Z Длина Ширина Y Х 2. Построение нижнего основания детали.

> Z Высота Z Высота Y Х 3. Построение верхнего основания и боковых граней.

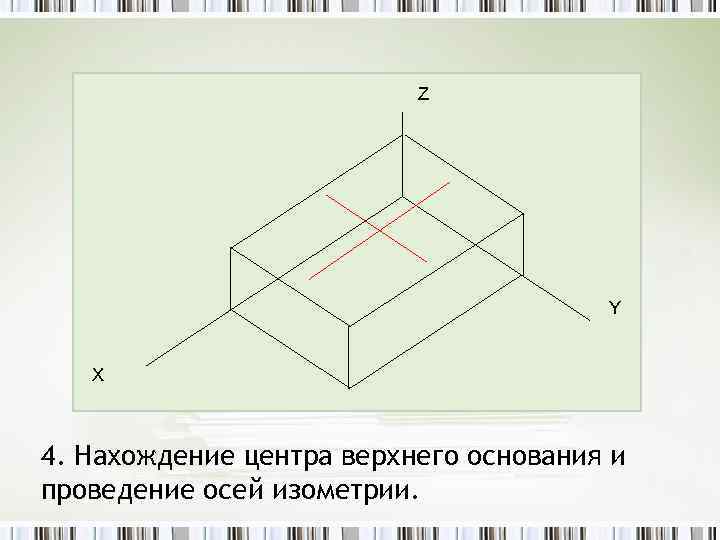

> Z Y Х 4. Нахождение Z Y Х 4. Нахождение центра верхнего основания и проведение осей изометрии.

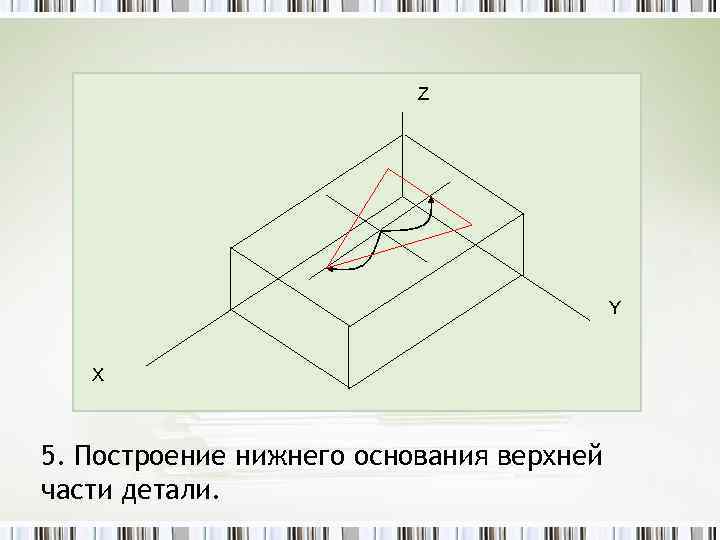

> Z Y Х 5. Построение Z Y Х 5. Построение нижнего основания верхней части детали.

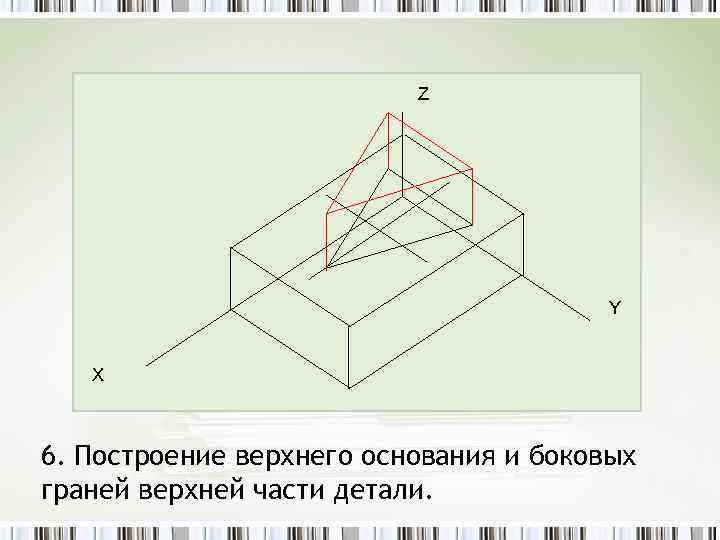

> Z Y Х 6. Z Y Х 6. Построение верхнего основания и боковых граней верхней части детали.

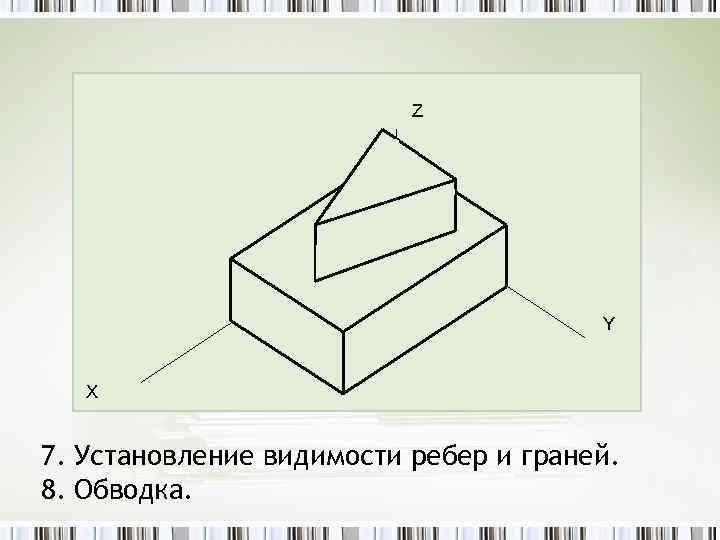

> Z Z Y Х Х 7. Установление видимости ребер и граней. 8. Обводка.

>Построение проекции от задней грани детали. Z Построение проекции от задней грани детали. Z Y Х

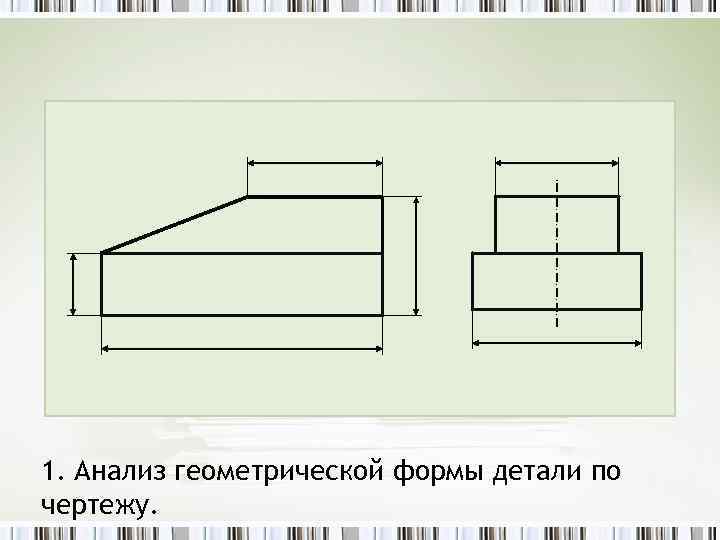

>1. Анализ геометрической формы детали по чертежу. 1. Анализ геометрической формы детали по чертежу.

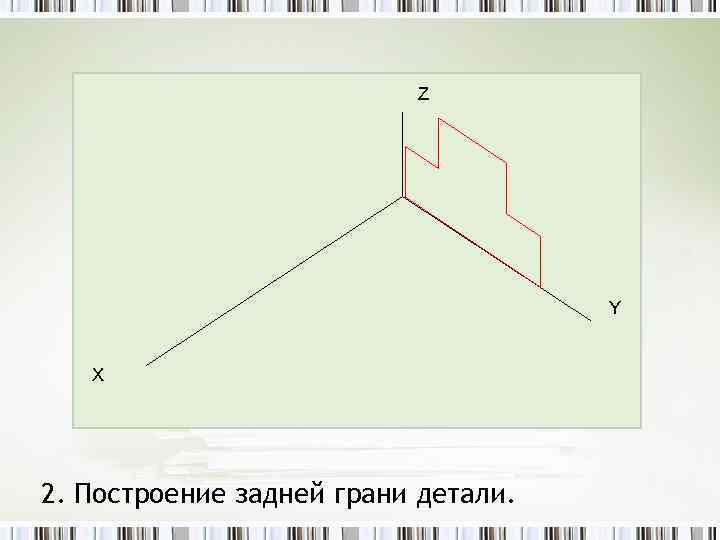

> Z Y Х Z Y Х 2. Построение задней грани детали.

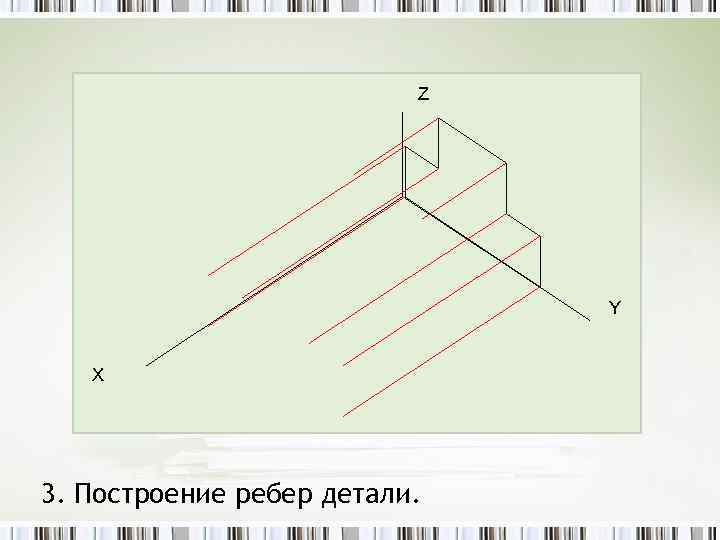

> Z Y Х 3. Z Y Х 3. Построение ребер детали.

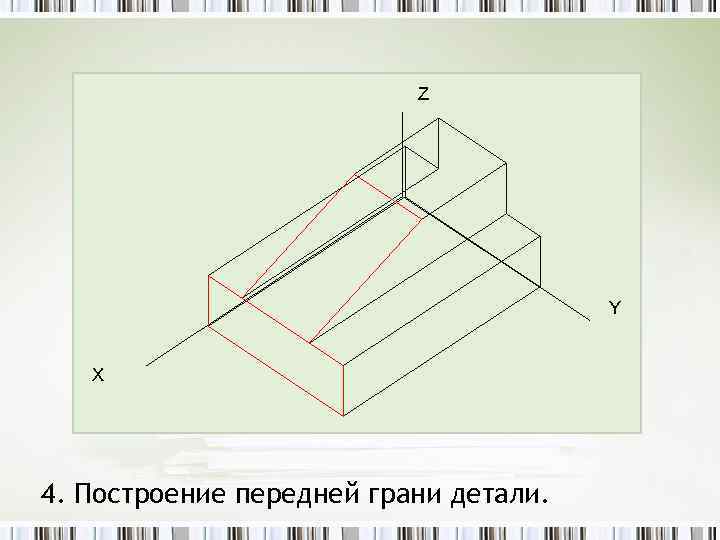

> Z Y Х 4. Построение передней Z Y Х 4. Построение передней грани детали.

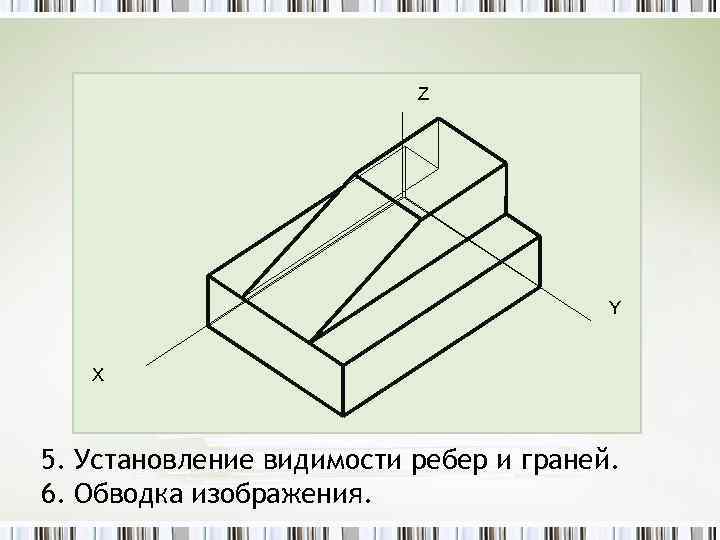

> Z Y Х 5. Z Y Х 5. Установление видимости ребер и граней. 6. Обводка изображения.

> Используемый источник: • А. Д. Ботвинников, В. Н. Виноградов, И. С. Вышнепольский «Учебник Используемый источник: • А. Д. Ботвинников, В. Н. Виноградов, И. С. Вышнепольский «Учебник для 7 – 8 классов образовательных учреждений» • Н. Г. Преображенская «Рабочая тетрадь»
